О резьбе… – MyAquarium
На написание данной статьи подтолкнуло большое количество противоречивой, а иногда и откровенно неправильной
информации о параметрах резьбы в оборудовании для систем подачи углекислого газа в аквариум,
встречающейся в интернет-магазинах и на других онлайн-ресурсах.
В данной статье попытаемся немного разобраться и убрать путаницу при выборе оборудования для подачи углекислого газа (СО2) в аквариум, а именно в «разделе» резьбы.
Казалось бы – зачем отдельно рассматривать такую «мелочь», как резьба? Но не все так просто. С расширением ассортимента товаров для систем СО2, особенно импортного производства, вопрос правильно подобранной резьбы для сборки компонентов системы подачи углекислого газа становится едва ли не первоочередным. Ведь не редки случаи, когда приобретенное оборудование от разных производителей попросту несовместимо… по резьбе.
Раздел I – вентили и редукторы
Не секрет, что маркировка и параметры резьбы отличаются в зависимости от региона выпуска продукции, а также предназначения продукции. Не будем сильно углубляться в разновидности резьб и их типоразмеры, а лишь остановимся на наиболее часто используемом в аквариумистике оборудовании для подачи углекислого газа (СО2).

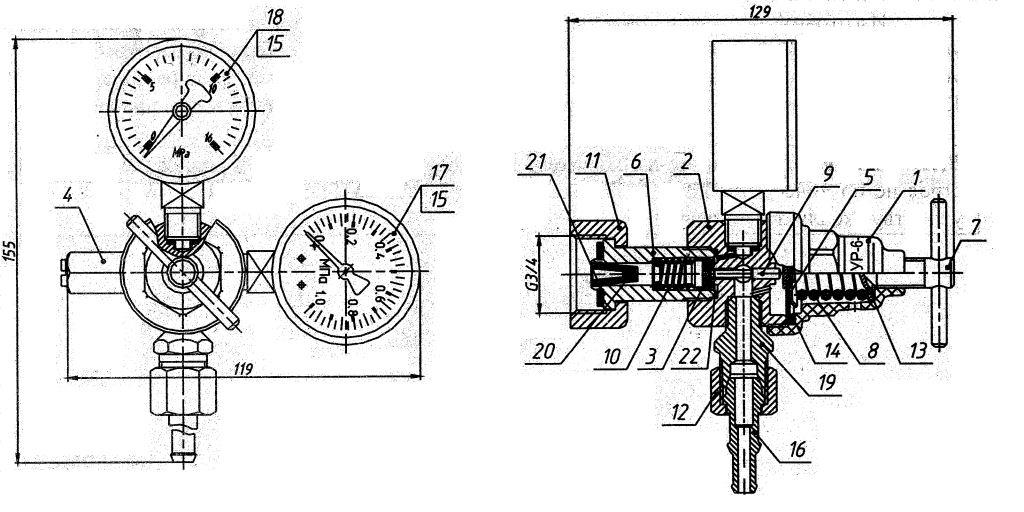

Как известно, основой баллонной системы подачи углекислого газа (СО2) в аквариум является баллон. Баллон оснащается запорным устройством – вентилем, к которому подключается навесная арматура: разнообразные редукторы, регуляторы.
В зависимости от региона (страны), для которого он произведен, вентиль будет иметь разную резьбу.

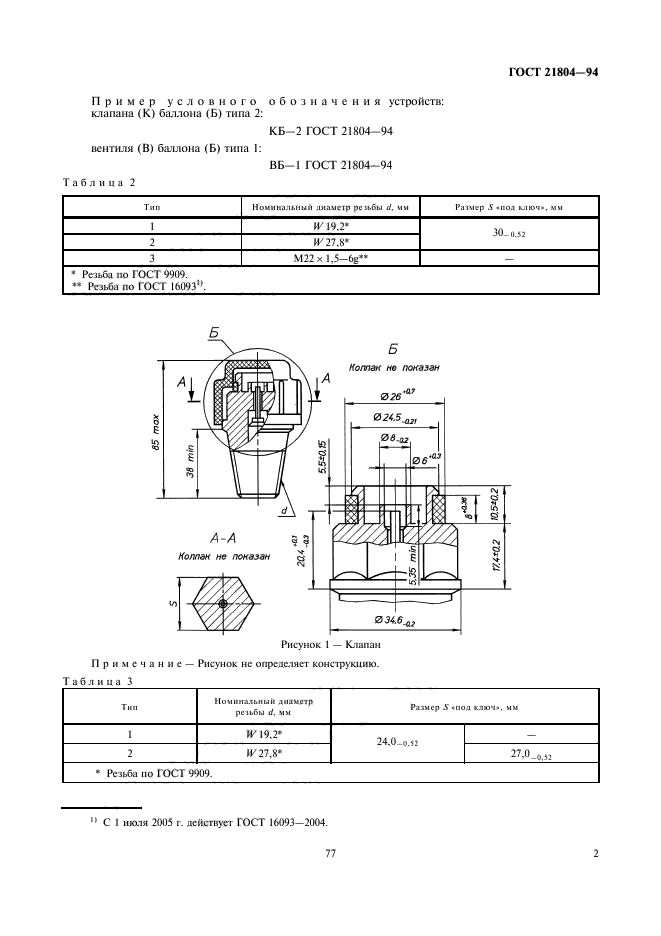

Для нашей страны на сегодня есть два стандартных типоразмера резьбы на выходе для вентилей углекислотных баллонов: Сп21,8 и G3/4. (Параметры резьбы вентилей для вкручивания в горловину баллона тоже есть разные. Но их мы в расчет не берем, исходя из того, что баллон приобретается в полностью готовом для работы виде, с уже вкрученным вентилем).
Вентили для установки на баллоны

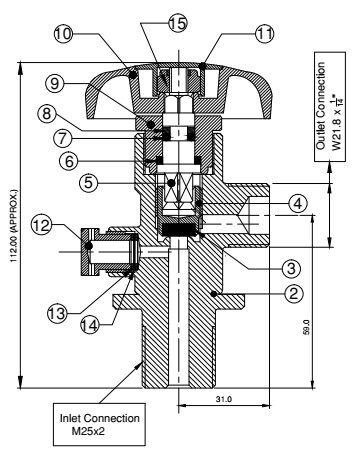

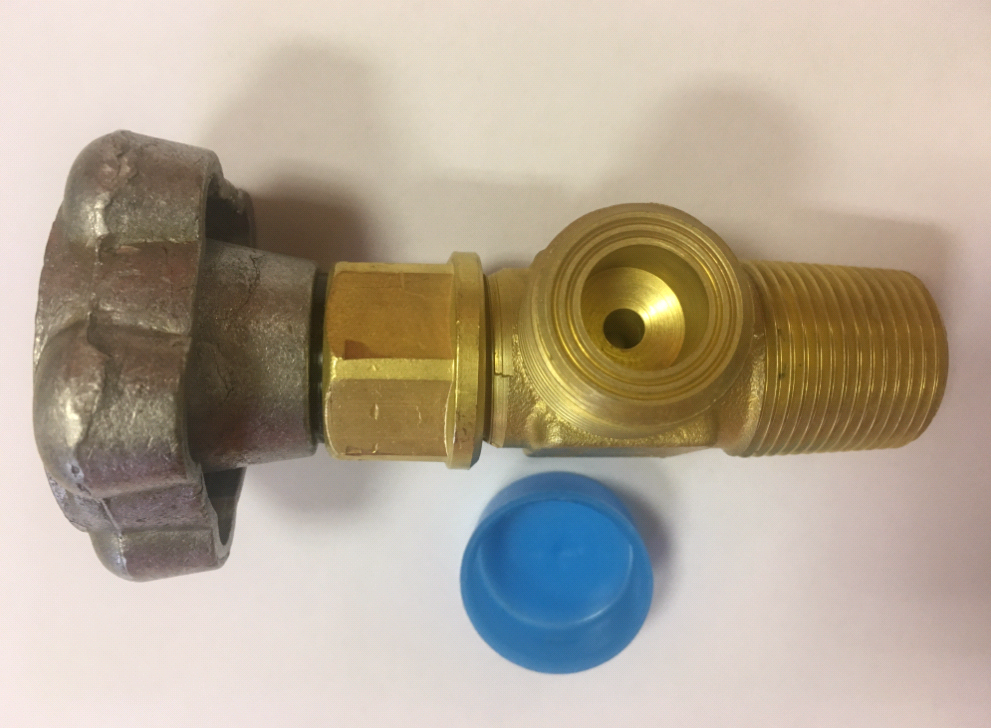

На рисунке показан пример наиболее распространенных вентилей, устанавливающихся на баллоны разного объема.
Первым идет вентиль с резьбой на выходе Сп21,8 для установки на баллоны малого объема (до 12л), вторым – вентиль для установки на баллоны большого объема (20-40л) и с резьбой на выходе G3/4. Ну и третий – начавший появляться в последнее время все чаще на баллонах, вентиль для установки на баллоны малого объема (до 12л), но с резьбой на выходе – G3/4!
Вот как раз первый и третий вариант вентиля для баллонов малого объема и интересен для нас.
Вентили с резьбой на выходе Сп21,8 устанавливаются на баллоны малого объема (0,5-12л), вентили с резьбой G3/4 устанавливаются баллоны объемом 20-40л. (Бывают исключения, когда в баллонах малого объема установлен вентиль с резьбой на выходе G3/4, или же в больших 20-40 – литровых баллонах установлен вентиль с резьбой на выходе Сп21,8, но их относительно немного).
В народе резьбу Сп21,8 условно называют – «малой» резьбой, а G3/4 – соответственно – «большой». И выбирая то или иное оборудование, оперируют этими двумя терминами, не подозревая никаких подвохов… А они есть и об этом далее.
Основные технические характеристики резьбы Сп21,8 и G3/4.
|
Резьба |
Обозначение |
Внешний диаметр |
Количество ниток на дюйм |
|
Сп21,8 |
Сп21,8 (зарубежный вариант – W21.8×1/14) |
21,8мм |
14 |
|
G3/4 |
G3/4 |
26,4мм |
14 |
Это одно из основных отличий, которое очень часто вводит в заблуждение не только покупателей оборудования СО2, но и (к сожалению) продавцов..Если с размером резьбы G3/4 все более-менее понятно и ее трудно перепутать с другой, то вот с резьбой Сп21,8 все не так просто. Выбирая оборудование для системы подачи углекислого газа в аквариум (системы СО2), и определившись, что резьба будет «малая» покупатель может попасть в ловушку…
Нередко в сети мелькают «описания» товаров, в которых в качестве типоразмера «малой» резьбы указывается… G1/2!.
Но G1/2 никак не относится к оборудованию для подачи СО2 в аквариум! Она близка по своим техническим характеристикам к Сп21,8, но это не одно и то же!
Параметры резьбы G1/2
|
Резьба |
Обозначение |
Внешний диаметр |
Количество ниток на дюйм |
|
G1/2 |
G1/2 |
20,96мм |
14 |
Как видно из приведенных выше технических параметров резьбы G1/2, она отличается от Сп21,8.
И все бы ничего, если бы дело было только в названии. Но разница есть в диаметре резьбы, а значит – в надежности соединения. Да и обозначение резьбы «G1/2» – не корректное для оборудования СО2, так как применяется немного в другой технической сфере. Но по не знанию или ошибке часто применяется в описаниях товаров в различных интернет-магазинах и интернет-площадках.
Кроме того, в последнее время в продаже все чаще начали появляться товары зарубежных производителей, в которых резьба вообще нестандартная для нашего региона – G5/8.
Эта резьба тоже очень близка по техническим параметрам к Сп21,8, но отличается по диаметру в большую сторону!
Параметры резьбы G5/8
|
Резьба |
Обозначение |
Внешний диаметр |
Количество ниток на дюйм |
|
G5/8 |
G5/8 |
22,91мм |
14 |
Поэтому если в баллоне резьба на выходе вентиля G5/8, то стандартный редуктор с гайкой Сп21,8 уже на такой баллон не установить.
Нужно или редуктор с гайкой на G5/8 (что для нашего региона является «нестандартом» и соответственно – большой редкостью), или же переходник с G5/8 на Сп21,8. Такие есть, но использование любых дополнительных переходников увеличивает количество соединений в системе подачи углекислого газа, что в свою очередь уменьшает общую надежность системы.
Хотя использование в таком случае переходника – меньшее из зол.
Ведь бывают случаи, когда ситуация несколько иная. А именно: в баллоне стандартная резьба – Сп21,8. А в редукторе – нестандарт G5/8. Вот тут кроется довольно серьезная опасность.
Как видно из технических параметров резьбы, G5/8 совсем немного больше по диаметру, чем Сп21,8 и соответствует ей по количеству витков. Покупатель, не зная всех подобных тонкостей, покупает редуктор с «малой» (как ему говорят продавцы или указано в описании) резьбой G5/8 к баллону с вентилем Сп21,8. Все на первый взгляд прекрасно – гайка редуктора свободно накручивается на вентиль. Можно даже притянуть плотно ключом и не будет пропускать газ.
Но это лишь – на первый взгляд. Опасность кроется в следующем: на сколько хватит такого «прослабленного» резьбового соединения, когда витки одной резьбы не до конца заходят в другую, а лишь слегка соприкасаются? Как долго будет держать давление в баллоне такое соединение и на сколько раз хватит резьбы, прежде чем она сорвется при очередном притягивании ключом? Этого не знает никто.
Естественно в таком случае опять может выручить переходник – в этот раз с Сп21,8 на G5/8. Но переходники – не самый идеальный вариант, как уже упоминалось выше. Лучше всего подбирать оборудование особенно для работы с высоким давлением (а это связка баллон-редуктор), резьбы которого имеют одни и те же типоразмеры без всяких переходников.
Чтобы подобрать такое оборудование нужно запомнить лишь несколько цифр и наименований резьбы. Для баллонов и редукторов – это резьба Сп21,8. Это касается оборудования, произведенного в нашей стране. Но как быть с импортными комплектующими, для которых обозначение резьбы «Сп21,8» просто набор символов? Какое оборудование зарубежных производителей предпочтительно для комплектации наших баллонов и наоборот?
Оказывается, у зарубежных редукторов и баллонов тоже есть резьба Сп21,8! Но обозначается она естественно латинскими буквами и имеет такое обозначение – W21,8 (иногда пишут более полное техническое описание W21,8-1/14).
Если же так вышло, что у Вас оборудование с разными типами резьбы, то тут есть несколько вариантов: или использовать переходники или заменить вентиль в баллоне (сам баллон).
Раздел II – резьбовые соединения магистрали системы СО2
Еще одним важным аспектом подбора оборудования для систем СО2 являются соединения между устройствами после редуктора. Не секрет, что есть много различных вариантов соединений: например фитинги с выходом «елочка», прижимные гайки для шлангов, но самым надежным является все же резьбовое соединение.
Чтобы «подружить» оборудование разных производителей желательно в процессе выбора знать параметры соединительных резьб. На сегодняшний день наиболее распространенной резьбой для соединения между собой различных устройств системы подачи углекислого газа (СО2) в аквариум является резьба G1/8.
Для прямого соединения ЭМ-клапана, редуктора и дросселя тонкой настройки в основном используются фитинги соединители 1/8-1/8,
Чтобы при выборе комплектующих знать, какая резьба в выбираемом товаре 1/4 или 1/8, достаточно запомнить лишь внешний диаметр для этих резьб.
Параметры резьб соединительных фитингов для компонентов системы СО2
|
Резьба |
Обозначение |
Внешний диаметр |
Количество ниток на дюйм |
|
G1/8 |
G1/8 |
9,73мм |
28 |
|
G1/4 |
G1/4 |
13,16мм |
19 |
|
G3/8 |
G3/8 |
16,66мм |
19 |
Также бывают случаи, когда нужно соединить редуктор и, например, ЭМ-клапан с резьбой 1/8 (1/4).
При этом в редукторе на выходе нет внутренней резьбы 1/8(1/4) или фитинга с внешней резьбой 1/8(1/4), а есть лишь выход с внешней резьбой 3/8 (это большинство редукторов для сварочных работ, пивных кегов и подобных установок, где используется углекислый газ). В этом случае поможет специальный фитинг переходник с резьбы 3/8 (наружная) на резьбу 1/8(1/4) внутренняя. Выглядит он так:
Фитинг-переходник с резьбы 3/8 на резьбу 1/8
Точно так же, подбирая оборудование для системы СО2 самостоятельно, можно выбрать необходимые фитинги для соединения всех устройств магистрали СО2. Для наглядности ниже представлены наиболее распространенные и часто применяемые фитинги.
Фитинг-соединитель 1/4 – 1/8 Фитинг-соединитель 1/8 – 1/8
Надеемся, данная информация поможет избежать ошибок и разочарования при выборе комплектующих для системы подачи углекислого газа (системы СО2) в аквариум.
kvn79
Житомир, 2020
Баллонные резьбы в категории “Инструмент”
Штуцер для шланга со съемной гайкой на вентиль баллонный (резьба левая М22*1.5)
Доставка по Украине
61 грн
Купить
Whicepart
Вентиль баллонный ВК-1 с резьбой под трубку для СМЕСЕЙ
Доставка по Украине
от 360 грн
Купить
ООО “Еврокомплекс Буд”
Жиклеры на сжиженый балонный газ к газовой плите “Брест” 1457 старого образца (шаг резьбы 1 мм) 5 штук
Доставка из г. Луцк
420 грн/комплект
Купить
Господар — Луцк
Штуцер со съемной гайкой на вентиль баллонный (левая резьба М22)
Доставка из г. Тернополь
150 грн
Купить
Сервис “Домашний мастер”
Штуцер со съемной гайкой на вентиль баллонный (левая резьба М22)
Доставка из г. Днепр
120 грн
Купить
RMNT – ЗАПЧАСТИ БЫТ
Штуцер со съемной гайкой (левая резьба М22 латунь + прокладка) на вентиль баллонна
Под заказ
Доставка по Украине
150 грн
Купить
Сервис “Домашний мастер”
Штуцер для шланга со съемной гайкой на вентиль баллонный (резьба левая М22*1.
5)
Доставка по Украине
71 грн
Купить
ZAPCHASTY
Жиклеры плиты Грета, Гефест на баллонный газ 5шт, форсунки М-6 на сжиженный газ газовой плиты шаг резьбы 0.75
Доставка по Украине
380 грн/комплект
Купить
Господар — Луцк
Жиклеры плиты Грета, Гефест на баллонный газ 5шт, форсунки М-6 на сжиженный газ газовой плиты шаг резьбы 0.75
Доставка по Украине
370 грн/комплект
Купить
Господар — Луцк
Плашка W27,8 9ХС ХИЗ
На складе в г. Кременчуг
Доставка по Украине
1 350 грн
Купить
СТАНОЧНИК Интернет-магазин
Жиклеры плиты Hansa на баллонный газ к газовой плите (комплект из 5 шт) 0.75
Доставка по Украине
380 грн/комплект
Купить
Господар — Луцк
Жиклеры плиты Zanussi на баллонный газ к газовой плите (комплект из 5 шт) 0.75
Доставка по Украине
420 грн/комплект
Купить
Господар — Луцк
Вентиль баллонный кислородный ВК-20 ДОНМЕТ (для малых баллонов)
Доставка из г.
Харьков
576 грн
Купить
Интернет-магазин Ассорти Инструмент
Жиклеры плиты NORD на баллонный газ к газовой плите (комплект из 5 шт) 0.75
Доставка по Украине
380 грн/комплект
Купить
Господар — Луцк
Метчик спец. для вентилей баллонов W19,2 Р6М5 (вн./зав.)
Под заказ
Доставка по Украине
1 600 грн
Купить
НИКОЛАЕВИНСТРУМЕНТ
Смотрите также
Метчик спец. для вентилей баллонов W27,8 Р6М5 (вн./зав.)
Под заказ
Доставка по Украине
1 555 грн
Купить
НИКОЛАЕВИНСТРУМЕНТ
Жиклеры плиты GORENJE на баллонный газ к газовой плите (комплект из 5 шт) 0.75
Доставка по Украине
380 грн/комплект
Купить
Господар — Луцк
Жиклеры плиты INDESIT на баллонный газ к газовой плите (комплект из 5 шт) 0.75
Доставка по Украине
380 грн/комплект
Купить
Господар — Луцк
Жиклеры плиты Гефест на баллонный газ, форсунки М-6 на сжиженный газ к газовой плите (комплект из 6 шт) 0.
75
Доставка из г. Луцк
490 грн/комплект
Купить
Господар — Луцк
Жиклеры М-6 для перевода плиты на баллонный газ, форсунки на сжиженный газ, сопла к газовой плите (4 шт)
Доставка из г. Луцк
360 грн/комплект
Купить
Господар — Луцк
Жиклеры плиты NORD на природный газ к газовой плите (комплект из 5 шт) 0.75
Доставка из г. Луцк
350 грн/комплект
Купить
Господар — Луцк
Метчик W19.2 для конической резьбы (баллонная резьба) Р6М5
Недоступен
990 грн
940.50 грн
Смотреть
ООО “ЦТО КВАРЦ”
Метчик СП21.8 14Н для цилиндрической резьбы баллонная резьба
Недоступен
500 грн
475 грн
Смотреть
ООО “ЦТО КВАРЦ”
Метчик СП21.8 14Н Р6М5 для цилиндрической резьбы баллонная резьба левый LH
Недоступен
1 470 грн
1 396.50 грн
Смотреть
ООО “ЦТО КВАРЦ”
Метчик W(K)27,8 Р6М5 коническая баллонная резьба
Недоступен
675 грн
Смотреть
СТАНОЧНИК Интернет-магазин
Метчик СП21.
8 14Н Р6М5 для цилиндрической резьбы (баллонная резьба)
Недоступен
1 550 грн
Смотреть
ООО “СЛОБОДАИНСТРУМЕНТ”
Штуцер с гайкой под шланг 6-9 мм на баллонный вентиль с левой резьбой
Недоступен
40 грн
Смотреть
Гайка со съемным штуцером под шланг 9 мм на баллонный вентиль с левой резьбой 21,8 мм
Недоступен
45 грн
Смотреть
Мир Хозтоваров
Жиклер отверстие 0,75 для плиты под баллонный газ М6*0,75 мелкая резьба
Недоступен
20 грн
Смотреть
Мир в деталях
газовых потоков, объясненных простым языком.
Статья Питера Смита – Caravans Plus
Как измерить необходимые газовые/водяные фитинги
Газовые фитинги и шланги, используемые в австралийских караванах и автодомах
использовать несколько разных потоков. Сначала они могут показаться тяжелыми,
но краткое чтение даст вам достаточно информации для покупки
правильная часть.
Следующая информация носит образовательный и общий характер. только природа. Для установки газа требуются дипломированные газовщики. фитинги в RV.
Все газовые компоненты на этом веб-сайте, имеющие резьбу, также имеют список других компонентов, которые будут к ним подключаться. Они перечислены под описанием каждого продукта. Эта функция позволяет обеспечить совместимость всех компонентов, от газового баллона до газового прибора.
1) BSP (British Standard Pipe)
Резьба BSP самый распространенный и может использоваться для газа и воды. Размеры имперские.
Чтобы получить 100% уплотнение с газом, используйте желтую резьбу или жидкое резьбовое уплотнение. Вы можете использовать белый или желтый для воды.
При использовании для воды самый распространенный, который вы знаете вокруг дом на вашем садовом кране. Большинство фитингов для садовых шлангов поставляются с переходником 3/4″ BSP на 1″ BSP.
Размер, указанный для резьбы, указывает размер внутреннего отверстия, а не диаметр резьбы.
Щелкните здесь, чтобы распечатать Руководство по выбору нитей, чтобы наложить на него нить.
Выше: Если у вас есть существующая тема, похожая на приведенную выше, вам нужно для измерения наружной резьбы, как показано на рисунке. Наружная резьба, как правило, имеет конусообразную форму, поэтому при ввинчивании она становится более тугой.
Внешний диаметр 9,5 мм, наружная резьба BSP 1/8″
Внешний диаметр 13 мм — наружная резьба BSP 1/4 дюйма
Внешний диаметр 16 мм – наружная резьба BSP 3/8″
Внешний диаметр 21 мм – наружная резьба BSP 1/2 дюйма
Внешний диаметр 26 мм – наружная резьба BSP 3/4″
Внешний диаметр 37 мм – это наружный диаметр BSP 1 дюйм.
Вверху: Если фитинг с внутренней резьбой, измерьте внутреннюю часть, чтобы определить фактическое имя. Измеренные размеры показаны как прибл. мм
Внутренний диаметр 8 мм — внутренняя резьба BSP 1/8″
Измеренный внутренний диаметр 11 мм — внутренняя резьба BSP 1/4 дюйма
Измеренный внутренний диаметр 14 мм — внутренняя резьба BSP 3/8 дюйма
Внутренний диаметр 17 мм – женский BSP 1/2″
Внутренний диаметр 21 мм – внутренняя резьба BSP 3/4″
Измеренный внутренний диаметр 31 мм – женский BSP 1 ”
2) Раструб SAE 45 градусов
Фитинги с наружной резьбой легко
идентифицируется по 45-градусному факелу в конце.
Эти винты в
либо гайка SAE на конце медной трубы, либо газовый шланг.
При использовании с медной трубой труба расширяется на 45 градусов. Гайка не упадет, а медная секция создает уплотнение между гайкой и латунным фитингом с развальцовкой SAE 45. Лента без резьбы требуется с этими фитингами.
Внешний диаметр резьбы можно измерить, чтобы дать вам правильное название фитинга.
Внешний диаметр 11 мм — наружная резьба SAE 1/4″
Наружный диаметр 13 мм соответствует наружному диаметру SAE 5/16 дюйма
.
Внешний диаметр 16 мм соответствует наружному диаметру SAE 3/8 дюйма.
Мера Внутренний диаметр, чтобы получить правильное название гайки. гайки всегда вращаются. У них внутри перевернутый блик.
Внутренний диаметр 10 мм — внутренняя резьба SAE 1/4″
Внутренний диаметр 11 мм соответствует SAE 5/16″
.
Измеренный внутренний диаметр 14 мм – женский SAE 3/8″
Показанная гайка представляет собой гайку 5/16″, поскольку она подходит к трубе 5/16″.
Рекомендуемый диаметр трубы. для типичной газовой установки в пределах Дом на колесах или дом на колесах представляет собой медную трубу диаметром 5/16 дюйма.
Если у вас есть газовый гриль, газовая плита, газовое ГВС, газовая колонка и большой Газовый холодильник – вам может понадобиться труба 3/8 дюйма, но ваш газовый слесарь может определить это.
3) Фитинги POL

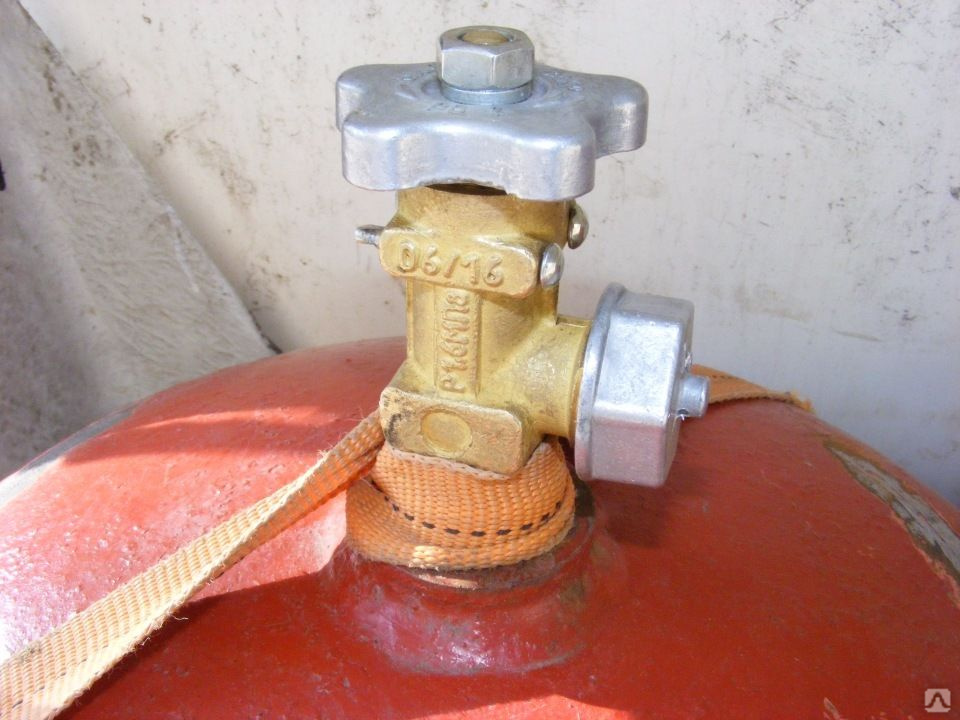

Используются на больших газовых баллонах, имеют левую резьбу. Многие мужчины фитинги имеют резиновое уплотнительное кольцо и не должны затягиваться слишком сильно.

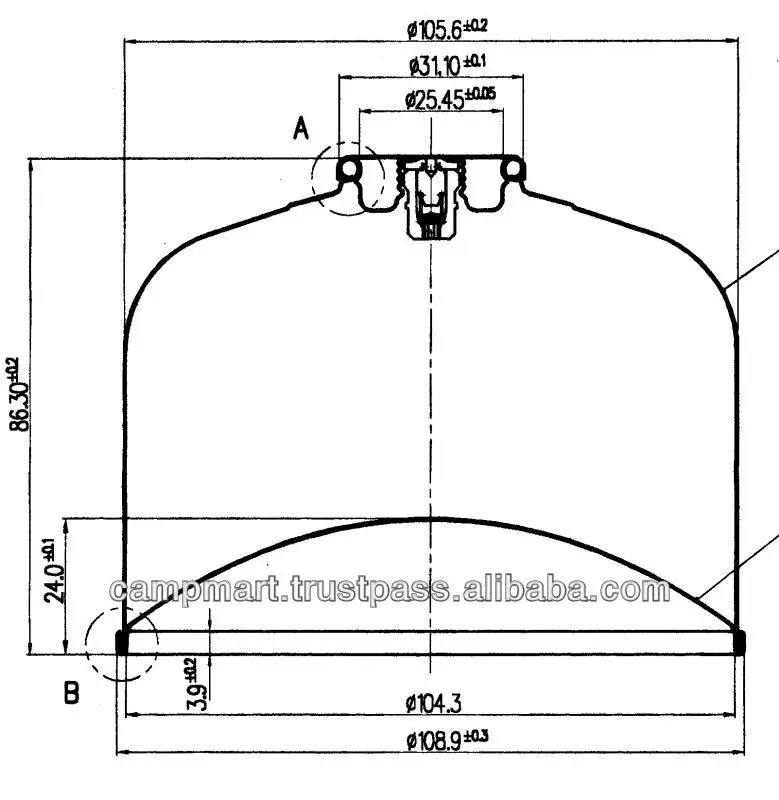

4) Резьба газового баллона Primus
Одно заметное отличие от этого резьба заключается в том, что газ будет поступать только после того, как штуцер будет полностью вставлен в цилиндр.
5) Левая резьба газового баллона 3/8 дюйма
Часто называется Companion , но используется и другими брендами.
6) Штыковые соединения
Б/у
для съемных газовых приборов.
Фитинг с внутренней резьбой используется для подачи газа и имеет только один размер. На них следует надеть резиновый колпачок, если они подвержены пыли или грязи.
7) Перевернутый раструб 1/4
Используется на конце газовых косичек, которые подключаются к значению переключения. Для уплотнения НЕ требуется резьбовая лента.
Было ли это полезно?
Примус баллона с пропановой резьбой | Газовые фитинги для пропана
1985-cyl
Цилиндр Primus с пропановой резьбой Fairview идеально подходит для работы со сжиженным нефтяным газом
1985-цил
ВАРИАНТЫ ПРОДУКТА
Часть | Описание |
Часть | Описание |
1985 | Цилиндр с наружной резьбой 1–20, M14X1,5 x 9/16–18, левая высота |
ресурсов
ресурсов
- Характеристики
- Монтаж
- Гарантия
- Каталог
Сопутствующие товары
МУФТА
ФИТИНГИ ДЛЯ ПРОПАНА
Артикул: 2016
ЗАДНЯЯ ЧАСТЬ В СБОРЕ – МЯГКАЯ НОСКА
ФИТИНГИ ДЛЯ ПРОПАНА
Артикул: 2002
АДАПТЕР БАЛЛОНА ПОСЛЕДНИЙ ШАНС
ФИТИНГИ ДЛЯ ПРОПАНА
Артикул: 2080
ДВОЙНОЙ ТРОЙНИК (С МАХОВИЧКОМ POL)
ФИТИНГИ ДЛЯ ПРОПАНА
Артикул: 2099
ПЛАСТИКОВАЯ ЗАГЛУШКА
ФИТИНГИ ДЛЯ ПРОПАНА
Артикул: PLUG-POL
ПЛАСТИКОВАЯ КРЫШКА ACME
ФИТИНГИ ДЛЯ ПРОПАНА
Артикул: 2081
ДОБАВИТЬ ТРОЙНИК ПРИБОРА (POL/QCPOL)
ФИТИНГИ ДЛЯ ПРОПАНА
Артикул: 2021
ДОБАВИТЬ ТРОЙНИК ПРИБОРА (QCC1/QCPOL)
ФИТИНГИ ДЛЯ ПРОПАНА
Артикул: 2499
ПЕРЕХОДНИК ДЛЯ БАЛЛОНА
ФИТИНГИ ДЛЯ ПРОПАНА
Артикул: 2098
СОЕДИНИТЕЛЬ НАРУЖНОЙ ТРУБЫ С ПРОВЕРКОЙ
ФИТИНГИ ДЛЯ ПРОПАНА
Артикул: 148CV
ЦИЛИНДР PRIMUS ОТ SAE FLARE
ФИТИНГИ ДЛЯ ПРОПАНА
Артикул: 2091
ПОЛ.
ЗАГЛУШКА
ФИТИНГИ ДЛЯ ПРОПАНА
Артикул: 2010
МУФТА
ФИТИНГИ ДЛЯ ПРОПАНА
Артикул: 2014
ПЕРЕХОДНИК ДЛЯ ЗАПОЛНЕНИЯ ПРОПАНОМ МОТОРНОГО ТОПЛИВА
ФИТИНГИ ДЛЯ ПРОПАНА
Артикул: 2017
НАКОНЕЧНИК ИЗБЫТОЧНОГО ПОТОКА В СБОРЕ
ФИТИНГИ ДЛЯ ПРОПАНА
Артикул: 2003
ДОБАВЬТЕ ТРОЙНИК ПРИБОРА (QCC1/POL)
ФИТИНГИ ДЛЯ ПРОПАНА
Артикул: 2013
МУФТА P.
