Размеры труб, консультация специалистов компании «Азерпайп»
Вопрос о размере труб периодически вызывает трудности, поскольку терминология может быть связана с размерами, принятыми много лет назад. Например, полудюймовая железная труба, используемая раньше, имеет совершенно другой размер, нежели современная полудюймовая труба. Дело в том, что первоначально полудюймовая труба имела внутренний диаметр 0,5 дюйма (13 мм), но у нее также были толстые стенки. По мере усовершенствования технологий стало возможным создавать трубы с более тонкими стенками, но внешний диаметр труб остался прежним, так что сварка может осуществляться с существующей старой трубой, увеличивая внутренний диаметр на полдюйма.
Аналогичная история и с медной трубой. В 1930-е годы труба была обозначена внутренним диаметром и толщиной стенки 1/16 дюйма (1,6 мм). Получается, что 1-дюймовая (25 мм) медная труба была 1 1/8-дюймовой (28,58 мм) во внешнем диаметре. Наружный диаметр был немаловажным аспектом для соединения с фитингами.
Сегодня толщина стенки трубы из современной меди тоньше, чем 1/16 дюйма, поэтому внутренний диаметр считается номинальным, а не контролирующим аспектом.
Размеры труб задаются рядом национальных и международных стандартов, в том числе API 5L, ANSI/ASME B36.19M и B36.10M в США, BS EN 10255 и BS 1600 в Великобритании и Европе.
Существует два распространенных способа для обозначения наружного диаметра трубы (OD). Североамериканский метод называется NPS («Номинальный размер трубы») и вычисляется в дюймах (его также называют NB («Условный проход»)). Европейская версия называется DN («Номинальный диаметр») и вычисляется в миллиметрах. Значение наружного диаметра позволяет подбирать трубы такого же размера, чтобы они сочетались друг с другом вне зависимости от толщины стенок.
- Для труб диаметром менее NPS 14 дюймов (DN – 350 мм) оба способа дают номинальную цифру для OD, которая округляется и не совпадает с реальной цифрой. К примеру, NPS 2 дюйма и DN 50 – это одинаковые трубы, но фактический диаметр составляет 2,375 дюйма, или 60,33 мм.
Так что единственный способ получить реальный OD – это заглянуть в специальную таблицу. - Для труб диаметром от NPS 14 дюймов (DN 350) и более фактический диаметр в дюймах и миллиметрах округляется до удобного значения, кратного 50. Например, NPS 14 имеет OD 14 дюймов или 355,60 мм, что эквивалентно DN 350.
Так что единственный способ получить реальный OD – это заглянуть в специальную таблицу.Поскольку наружный диаметр фиксируется для заданного размера трубы, внутренний диаметр будет варьироваться в зависимости от толщины стенок.

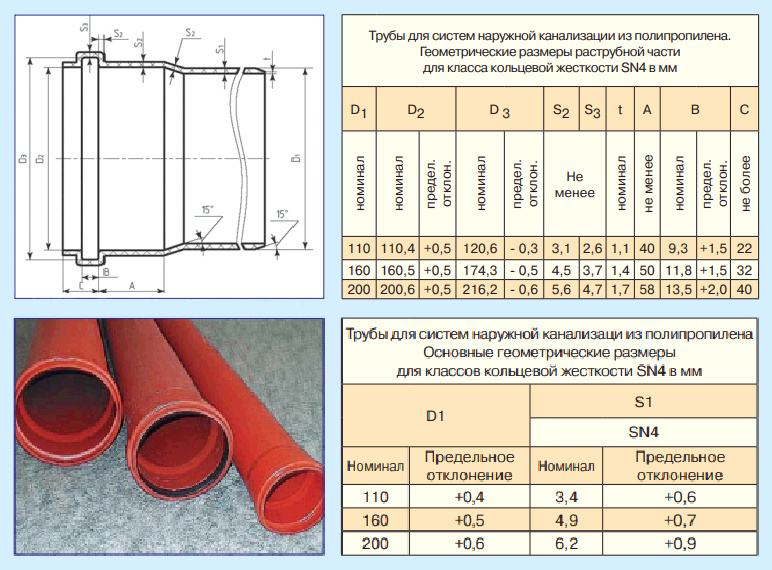

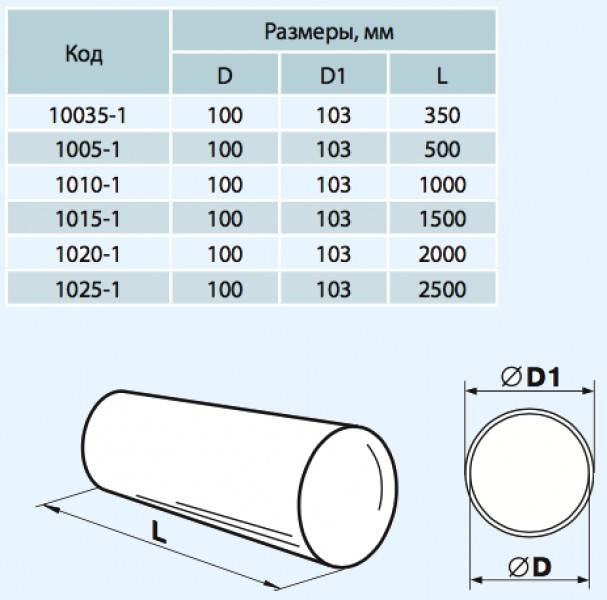

Существует множество различных стандартов для труб, их распространенность зависит от отрасли применения и географической области. Размер трубы обычно состоит из двух чисел: одно указывает на внешний диаметр (OD) или номинальный диаметр, а другое указывает на толщину стенки.
Российский рынок трубной продукции

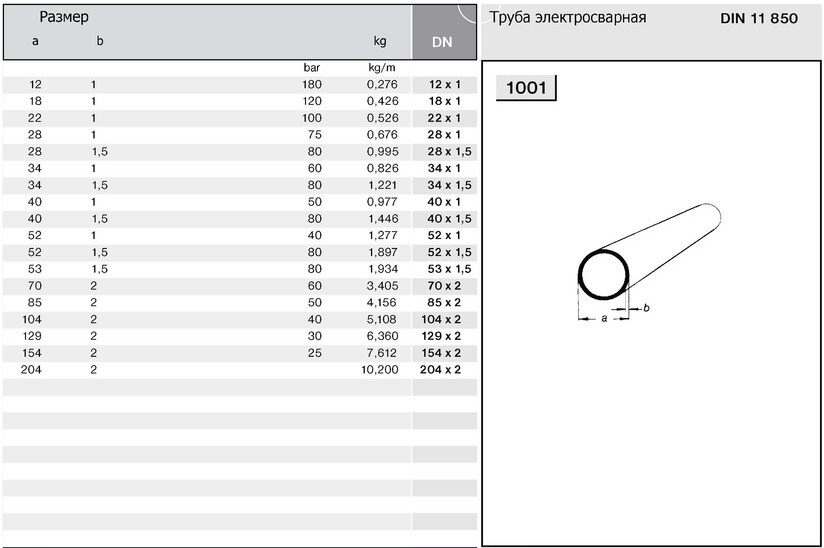

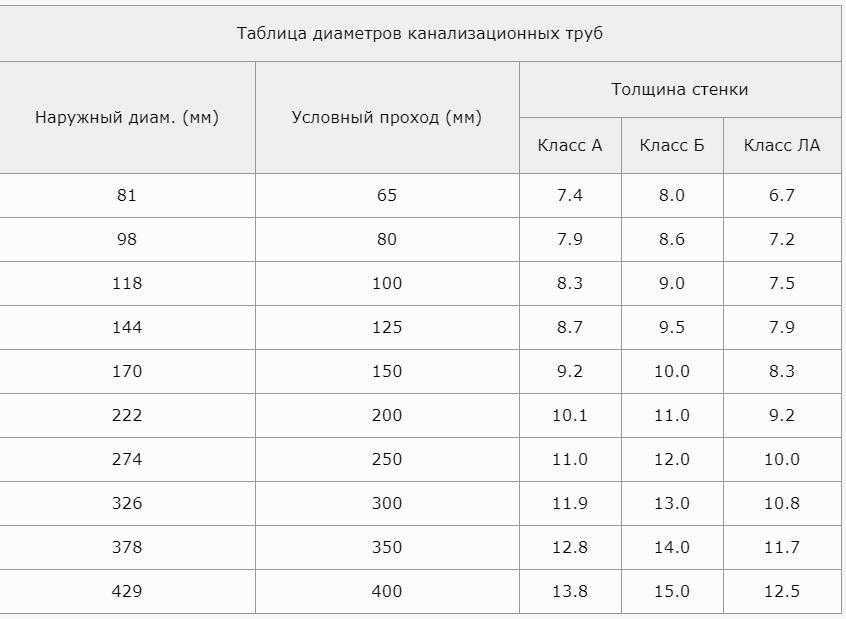

В России наружный и внутренний диаметр металлических труб измеряется в миллиметрах. Наружный регламентируется ГОСТами. На современном рынке можно купить трубы любого диаметра, но наибольшим спросом пользуются следующие изделия:
- профильные трубы 20х20, 40х20, 40х40, 50х50, 60х40, 80х80, 100х100 – такие трубы отличаются небольшим весом и доступной ценой;
- трубы 30ХГСА – сверхпрочные трубы, используемые для элементов каркасов автомобилей;
- трубы 12х1мф – создаются из хромомолибденованадиевой стали, используются при монтаже паропроводов, пароперегревателей и установок высокого давления;
- трубы 12х18н10т – нержавеющие бесшовные профильные трубы, применяются во многих отраслях промышленности и сельского хозяйства;
- стальные трубы диаметром 50, 100, 219, 273, 325, 426, 1020, 1420 мм – купить такие трубы можно по вполне привлекательной цене; они активно используются во многих сферах деятельности;

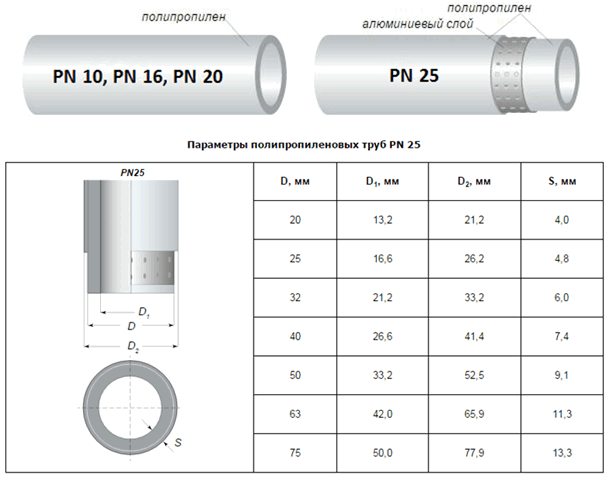

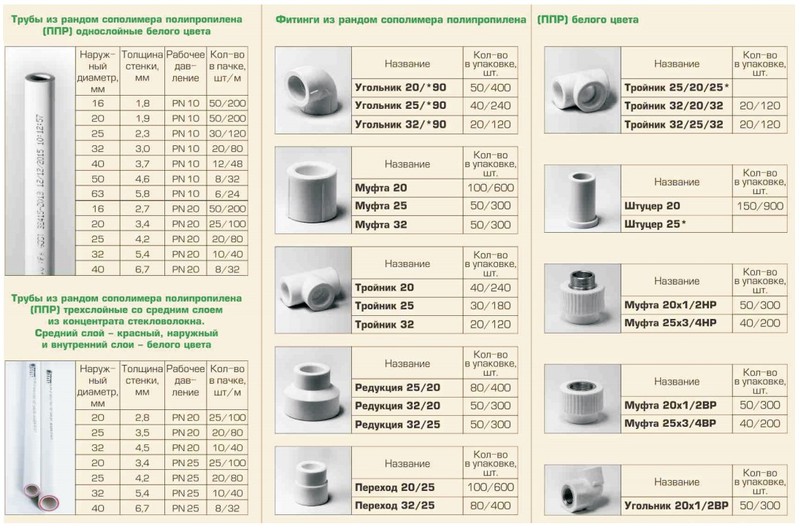

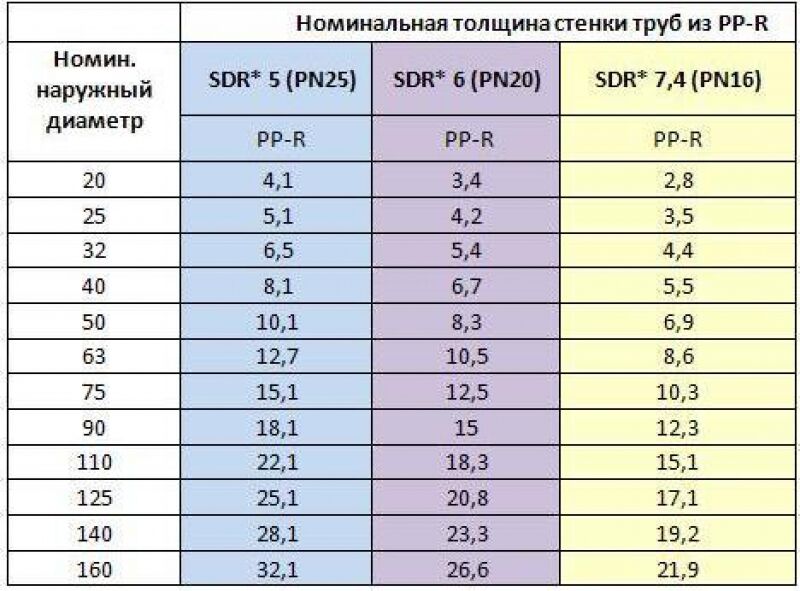

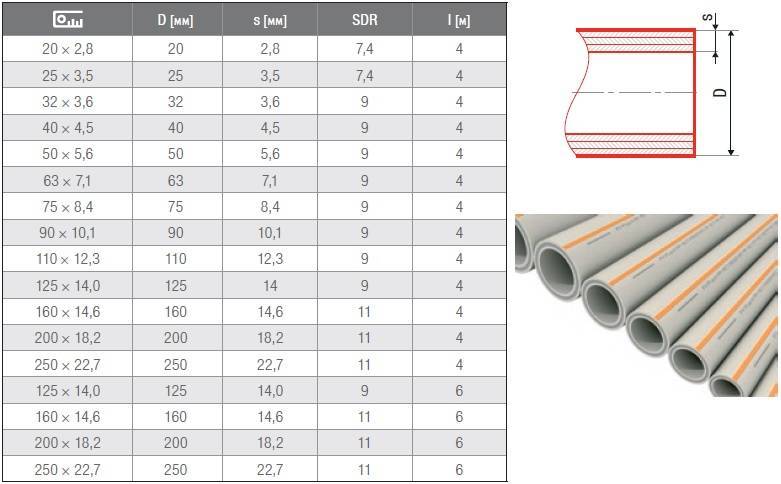

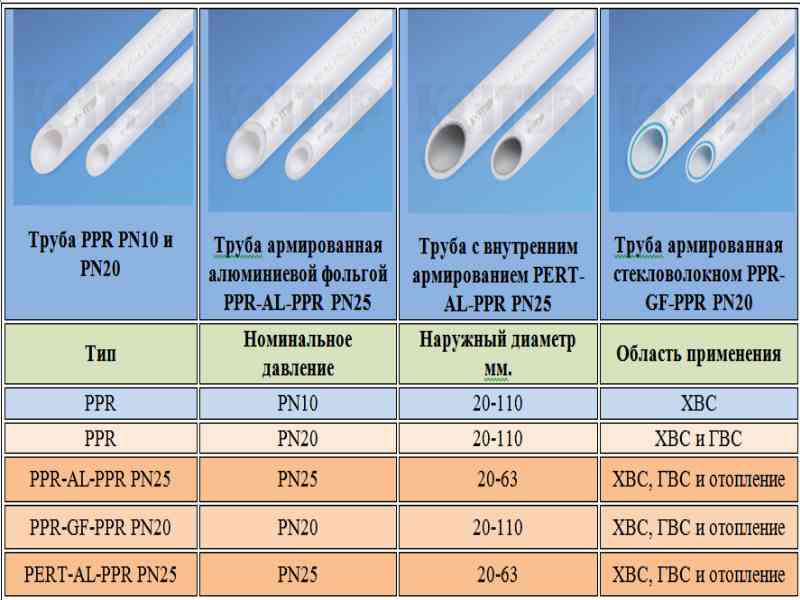

- трубы ПНД 32 – производятся из полиэтилена низкого давления; используются для подъема воды из скважин и колодцев, укрепления стенок бытовых и промышленных скважин.
Как видите, вариантов много, поэтому при выборе необходимой трубной продукции лучше обратиться за консультацией к специалистам.
РАЗМЕРЫ ТРУБ БОЛЬШОГО ДИАМЕТРА – ЗТЗ
ДИАМЕТРЫ СТАЛЬНЫХ ТРУБ: НАРУЖНЫЙ И ВНУТРЕННИЙ
Трубы и различные виды трубопроката активно используются в самых различных отраслях экономики. Например, в строительстве, когда они применяются при обустройстве свайных фундаментов. Здесь главное требование – прочность, а она определяется не только маркой стали и способом изготовления, но и геометрическими размерами трубы большого диаметра, ее длиной, непосредственно диаметром и толщиной стенки.
Но все же главный «потребитель» трубной продукции – разнообразные трубопроводные системы. По трубам транспортируется добытое на месторождениях сырье, по трубам к жилым домам и предприятиям подводится вода, газ и тепло, по трубам же отводятся различные «отработанные материалы».
В состав трубопроводной сети входят системы, выполняющие различные важные функции: насосное оборудование, регуляторы давления, резервуары и накопители, распределительные пункты.
Для расчета общей функциональности всей сети определяющие значение имеют геометрические характеристики.
Правильный выбор труб обеспечивает полноценную работу, ошибки приводят к нарушениям. Применение труб меньшего размера и, как следствие, имеющих меньшую пропускную способность, приводит к превышению нормативного давления и возможному выходу оборудования из строя. Применение труб большего, нежели предусмотренный проектом, диаметра приводит к падению напора и повышенной нагрузке на насосное оборудование.

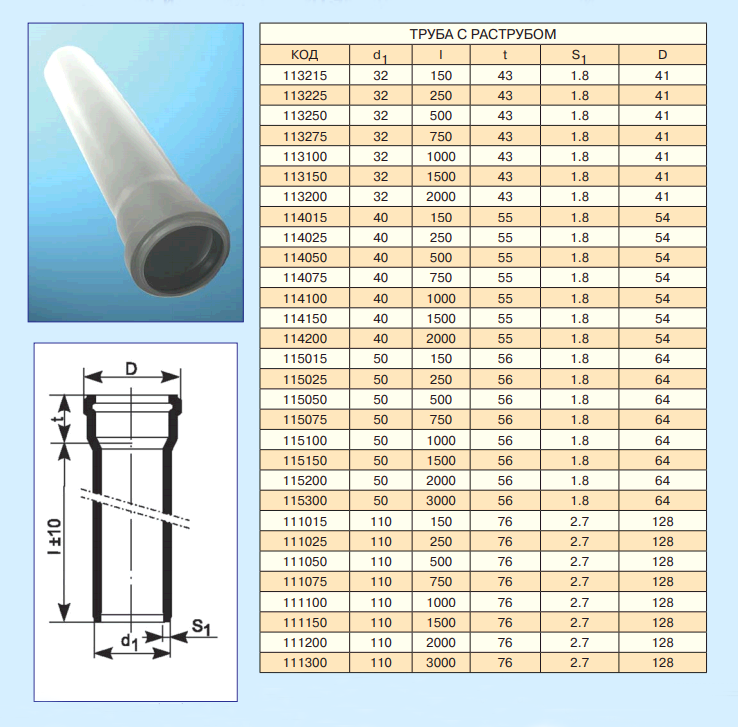

Основными характеристиками труб в нормативной документации являются следующие:
— Наружный диаметр.
— Внутренний диаметр.
— Толщина стенки.
— Соотношение внешнего и внутреннего диаметров.
— Длина изделия.
В принятых нормативных документах используются следующие обозначения:
DN – номинальный диаметр, указывается в миллиметрах.
Величина используется пи подборе габаритов присоединяемых элементов. Номинальный диаметр примерно равен «Условному проходу».
Ду – Условный проход. Фактически это средний просвет, соответствующий параметрам присоединяемой арматуры. В зависимости от класса точности допускаются различные отклонения от овальности и прямолинейности изделия.
DNB – внешний диаметр трубы
S – толщина стенки, указывается в миллиметрах. Трубы равного диаметра могут иметь различную толщину стенок. Тонкостенные и толстостенные трубы рассчитаны на разное давление.
Ру, Рпр, Рр – давления условное, пробное (испытательное), рабочее.
КЛАССИФИКАЦИЯ СТАЛЬНЫХ ТРУБ ПО ДИАМЕТРУ
Чем больше диаметр трубы, тем выше ее «пропускная способность». В зависимости от площади сечения трубы традиционно делятся на малые (10 – 108 мм), средние (114 – 530 мм) и трубы большого диаметра, от 530 мм и выше.
Трубы малых диаметров применяются для оборудования коммуникаций в зданиях и сооружениях.
Городские инженерные сети требуют среднего диаметра. Главная «рабочая площадка» труб большого диаметра – магистральные трубопроводы. Естественно, на вспомогательных участках в зависимости от назначения применяются изделия и других видов. Также трубы больших диаметров эффективно работают в строительстве, машиностроении, или, к примеру, при сооружении систем вентиляции.
СТАНДАРТНЫЕ ОБОЗНАЧЕНИЯ ДИАМЕТРА ТРУБ
Общепринятым стандартом внутреннего диаметра стальных труб является следующий ряд значений: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 110 миллиметров (и далее с увеличивающимся «шагом»). При этом в ряде случаев условный проход трубы обозначается в дюймах (1 дюйм = 2,54 см). При переводе значения в метрическую систему величина округляется в большую сторону до ближайшего значения из приведенного стандартного ряда.
Подробнее ознакомиться с возможными вариантами трубных изделий можно на примере сортамента, выпускаемого Загорским трубным заводом.
Трубы стальные электросварные прямошовные для магистральных нефтепроводов
Данный вид продукции большого диаметра может иметь наружный диаметр в диапазоне от 530 до 1220 мм, при этом толщина стенок варьируется от 8 до 35 мм, а длина составляет до 12,2 метра. Данные изделия в зависимости от габаритов могут выдерживать рабочее давление до 11,8 МПа, выпускаются в двух видах: обычные и хладостойкие. Второй вид, естественно, предназначен для работы в самых суровых климатических условиях.
Трубы стальные сварные для магистральных газопроводов, нефтепровод и транспортировки продуктов нефтепереработки
Данный вид продукции производится согласно ГОСТ 31447 – 2021, в диапазоне диаметров от 530 до 1220 мм и толщиной стенок 8-35 мм. Длина изделий составляет до 12,2 метра.
Трубы стальные электросварные прямошовные общего назначения.
Производится согласно ГОСТ 10706-76, с диаметрами 530-1420 мм, толщиной стенок 8-35 мм, длина до 12,2 метра.
Также на Загорском трубном заводе постоянно увеличивается выпуск и другой стальной продукции. Среди ее постоянных покупателей корпорации «Газпром», «Росатом», «Роснефть», «Новатэк», ФГУП «Росморпорт». Работа с лучшими транспортными компаниями гарантирует быструю доставку продукции подмосковных металлургов в любую точку России.
Таблицы размеров труб — Спецификации трубопроводов
Трубы, в отличие от труб, обычно измеряются и определяются по номинальному размеру трубы (NPS) или внутреннему диаметру, представленному в таблице размеров труб. NPS — это стандартный для Северной Америки набор измерений, обозначающих диаметр трубы и толщину стенки трубы (график). По сравнению с размерами труб, измерение труб осуществляется по ВНЕШНЕМУ ДИАМЕТРУ, указанному в десятичных или дробных дюймах. В большинстве случаев трубы предлагаются в американских стандартных размерах, которые используются в трубах из алюминия, углеродистой стали и нержавеющей стали. Для размеров труб от 0,125 до 12 дюймов NPS означает номинальный внутренний диаметр.
Для инженеров наиболее важной информацией о трубе является размер или внутренний диаметр, который используется для расчета размеров трубопровода. Увеличение графика или толщины стенки увеличивает механическую прочность трубы, позволяя ей выдерживать большее внутреннее давление.
Схемы посадки Alcobra следующие, в порядке увеличения толщины:
- 10
- 20
- 30
- 40
- 80
Просмотреть все размеры трубопроводов
По мере изменения спецификации трубы меняется и ее внутренний диаметр. ID диаметра можно легко рассчитать, если график известен. Внутренний диаметр трубы равен номинальному диаметру трубы или номинальному диаметру минус удвоенная толщина стенки. В целях стандартизации Американский национальный институт стандартов опубликовал стандарт ANSI B36.
10, в котором диапазон доступных толщин стенок был расширен от сортамента 10 до сортамента 160.
Номера спецификаций указывают приблизительное значение отношения давления к напряжению в 1000 раз. Schedule = 1000 x (P/S), где P — внутреннее рабочее давление трубы (PSIG), а S — предел прочности материала трубы на растяжение (psi).
Типовые допуски по толщине стенки обычно не превышают 12,5 % от указанного графика в зависимости от стандартов, используемых при производстве труб. Размеры в таблице ниже могут варьироваться +/- несколько тысячных. Пожалуйста, свяжитесь с нами по любым другим вопросам, которые могут у вас возникнуть относительно доступных размеров труб, которые могут вас заинтересовать.
0,125″
| Н.Д.0039 | И.Д. | Нержавеющая сталь | Алюминий | ||
|---|---|---|---|---|---|
| 0,405 | 40 | 0,068 | 0,269 | T304/T316 | 9061 6061 |
| 0,405 | 80 | 0,095 | 0,215 |
Н. Д. | Щель # | Стена | И.Д. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 0,54 | 40 | 0,088 | 0,364 | T304/T316 | 6061 9061 9061 |
| 0,54 | 80 | 0,119 | 0,302 |
0,375″
| Н.Д. | Шп. № | Стена | Внутр. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 0,675 | 40 | 0,091 | 0,493 | T304/T316 | 9061 6061 |
| 0,675 | 80 | 0,126 | 0,423 |
| Н.Д. | Щ № | Стена | Внутр. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 0,84 | 40 | 0,109 | 0,622 | T304/T316 | 6039/606 6061/606 |
| 0,84 | 80 | 0,147 | 0,546 | T304/T316 | 6061 |
Н. Д. | Sch # | Стена | Внутр. | Нержавеющая сталь | Алюминий | |
|---|---|---|---|---|---|---|
| 1,05 | 40 | 0,0113 | 0,824 | T304 | 6061/6063 | 9061/6063 |
| 1,05 | 80 | 0,154 | 0,742 | T304/T316 | 6061 | |
| 160 | 0,218 | 0,612 | ||||
| XXHY | 0,308 | 0,434 |
| Н.Д. | Sch # | Стена | В.Д. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 1,315 | 0,083 | 1,149 | |||
| 1,315 | 0,095 | 1,125 | |||
| 1,315 | 10 | 0,109 | 1,097 | ||
| 1,315 | 0,125 | 1,065 | |||
1. 315 | 40 | 0.133 | 1.049 | T304/T316 | 6061/6063 |
| 1,315 | 80 | 0,179 | 0,957 | Т304 | 6061 |
| 1,315 | XXHY | 0,358 | 0,599 |
| Н.Д. | Sch # | Стена | В.Д. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 1,66 | 5 | 0,065 | 1,53 | ||
| 1,66 | 0,095 | 1,47 | |||
| 1,66 | 10 | 0,109 | 1,442 | ||
| 1,66 | 0,125 | 1,41 | |||
| 1,66 | 40 | 0,14 | 1,38 | T304/T316 | 6061/6063 |
| 1,66 | 80 | 0,191 | 1,278 | 6061 | |
| 1,66 | 160 | 0,25 | 1,16 | ||
| 1,66 | XXHY | 0,382 | 0,896 |
Н. Д. | Sch # | Стена | В.Д. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 1,9 | 5 | 0,065 | 1,774 | ||
| 1,9 | 10 | 0,109 | 1,682 | ||
| 1,9 | 0,125 | 1,65 | |||
| 1,9 | 40 | 0,145 | 1,61 | T304 | 6061/6063 |
| 1,9 | 80 | 0,2 | 1,5 | Т304 | 6061 |
| 1,9 | 160 | 0,281 | 1,338 | ||
| 1,9 | XXHY | 0,4 | 1,1 |
| Н.Д. | Sch # | Стена | В.Д. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 2,375 | 5 | 0,065 | 2,245 | ||
| 2,375 | 10 | 0,109 | 2,157 | T304 | |
| 2,375 | 40 | 0,154 | 2,067 | T304 | 6061/6063 |
| 2,375 | 80 | 0,218 | 1,939 | T304/T316 | 6061 |
| 2,375 | 160 | 0,343 | 1,687 | ||
| 2,375 | XXHY | 0,436 | 1,5 |
Н. Д. | Sch # | Стена | В.Д. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 2,875 | 5 | 0,083 | 2,709 | ||
| 2,875 | 10 | 0,12 | 2,635 | ||
| 2,875 | 0,156 | 2,563 | |||
| 2,875 | 40 | 0,203 | 2,469 | T304/T316 | 6061/6063 |
| 2,875 | 0,25 | 2,375 | |||
| 2,875 | 80 | 0,276 | 2,323 | Т304 | 6061 |
| 2,875 | 160 | 0,375 | 2,125 | ||
| 2,875 | XXHY | 0,552 | 1,771 |
| Н.Д. | Sch # | Стена | В. Д. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 3,5 | 5 | 0,078 | 3,344 | ||
| 3,5 | 10 | 0,120 | 3,26 | T304 | |
| 3,5 | 0,188 | 3,124 | |||
| 3,5 | 40 | 0,216 | 3,068 | T304/T316 | 6061/6063 |
| 3,5 | 0,281 | 2,938 | |||
| 3,5 | 80 | 0,3 | 2,9 | 6061 | |
| 3,5 | 160 | 0,437 | 2,624 | ||
| 3,5 | XXHY | 0,6 | 2,3 |
| Н.Д. | Щ # | Стена | Внутр. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 4 | 5 | 0,083 | 3,834 | ||
| 4 | 10 | 0,12 | 3,76 | T304 | |
| 4 | 40 | 0,226 | 3,548 | T304/T316 | 6061/6063 |
| 4 | 0,25 | 3,5 | |||
| 4 | 80 | 0,318 | 3,364 | 6061 | |
| 4 | XXHY | 0,636 | 2,728 |
Н. Д. | Sch # | Стена | В.Д. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 4,5 | 5 | 0,083 | 4,334 | ||
| 4,5 | 10 | 0,12 | 4,26 | T304 | |
| 4,5 | 0,203 | 4,094 | |||
| 4,5 | 40 | 0,237 | 4,026 | T304/T316 | 6061 |
| 4,5 | 60 | 0,281 | 3,938 | ||
| 4,5 | 0,312 | 3,876 | |||
| 4,5 | 80 | 0,337 | 3,826 | T304 | 6061 |
| 4,5 | 120 | 0,438 | 3,624 | ||
| 4,5 | 160 | 0,531 | 3,438 | ||
| 4,5 | XXHY | 0,674 | 3,152 |
Н. Д. | Sch # | Стена | В.Д. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 5,563 | 5 | 0,109 | 5,345 | ||
| 5,563 | 10 | 0,134 | 5,313 | ||
| 5,563 | 40 | 0,258 | 5,047 | T304/T316 | 6061/6063 |
| 5,563 | 0,312 | 4,939 | |||
| 5,563 | 80 | 0,375 | 4,813 | ||
| 5,563 | 120 | 0,5 | 4,563 | ||
| 5,563 | 160 | 0,625 | 4,313 | ||
| 5,563 | XXHY | 0,75 | 4,06 |
| Н.Д. | Sch # | Стена | В. Д. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 6,625 | 0,094 | 6,437 | |||
| 6,625 | 5 | 0,109 | 6,407 | ||
| 6,625 | 10 | 0,134 | 6,357 | ||
| 6,625 | 0,141 | 6,343 | |||
| 6,625 | 0,25 | 6,125 | |||
| 6,625 | 40 | 0,28 | 6,065 | T304/T316 | 6061/6063 |
| 6,625 | 0,344 | 5,937 | |||
| 6,625 | 80 | 0,432 | 5,761 | T304/T316 | 6061/6063 |
| 6,625 | 0,5 | 5,625 | |||
| 6,625 | 120 | 0,562 | 5.501 | ||
| 6,625 | 0,625 | 5,375 | |||
| 6,625 | 160 | 0,719 | 5,187 | ||
| 6,625 | XXHY | 0,864 | 4,897 | ||
| 6,625 | 1,125 | 4,375 |
Н. Д. | Sch # | Стена | В.Д. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 8,625 | 5 | 0,109 | 8,407 | ||
| 8,625 | 0,12 | 8,385 | |||
| 8,625 | 0,141 | 8,343 | |||
| 8,625 | 10 | 0,148 | 8,329 | ||
| 8,625 | 20 | 0,25 | 8,125 | ||
| 8,625 | 30 | 0,277 | 8,071 | ||
| 8,625 | 40 | 0,322 | 7,981 | 6061 | |
| 8,625 | 0,375 | 7,875 | |||
| 8,625 | 60 | 0,406 | 7,813 | ||
| 8,625 | 0,438 | 7,749 | |||
| 8,625 | 80 | 0,5 | 7,625 | ||
| 8,625 | 0,562 | 7,501 | |||
| 8,625 | 100 | 0,593 | 7,437 | ||
| 8,625 | 120 | 0,719 | 7,187 | ||
| 8,625 | 140 | 0,812 | 7,001 | ||
| 8,625 | XXHY | 0,875 | 6,875 | ||
| 8,625 | 160 | 0,906 | 6,813 |
Н. Д. | Sch # | Стена | В.Д. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 10,75 | 5 | 0,134 | 10,48 | ||
| 10,75 | 10 | 0,165 | 10,42 | ||
| 10,75 | 0,188 | 10,374 | |||
| 10,75 | 0,237 | 10,276 | |||
| 10,75 | 20 | 0,25 | 10,25 | ||
| 10,75 | 0,279 | 10,192 | |||
| 10,75 | 30 | 0,307 | 10,136 | ||
| 10,75 | 40 | 0,365 | 10,02 | ||
| 10,75 | 0,375 | 10 | |||
| 10,75 | 60 | 0,5 | 9,75 | ||
| 10,75 | 0,562 | 9,626 | |||
| 10,75 | 80 | 0,593 | 9,562 | ||
| 10,75 | 0,625 | 9,5 | |||
| 10,75 | 100 | 0,719 | 9,312 | ||
| 10,75 | 0,812 | 9,126 | |||
| 10,75 | 120 | 0,844 | 9,062 | ||
| 10,75 | 140/XXHY | 1 | 8,75 | ||
| 10,75 | 160 | 1,125 | 8,5 |
Н. Д. | Sch # | Стена | В.Д. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 12,75 | 0,172 | 12,406 | |||
| 12,75 | 0,219 | 12,312 | |||
| 12,75 | 20 | 0,25 | 12,25 | ||
| 12,75 | 30 | 0,33 | 12,09 | ||
| 12,75 | 0,344 | 12,062 | |||
| 12,75 | СТД | 0,375 | 12 | ||
| 12,75 | 40 | 0,406 | 11,938 | ||
| 12,75 | XHY | 0,5 | 11,75 | ||
| 12,75 | 60 | 0,562 | 11,626 | ||
| 12,75 | 80 | 0,688 | 11,374 | ||
| 12,75 | 0,75 | 11,25 | |||
| 12,75 | 100 | 0,84 | 11,062 | ||
| 12,75 | 120/XXHY | 1 | 10,75 | ||
| 12,75 | 140/XXHY | 1,125 | 10,5 | ||
| 12,75 | 160 | 1,312 | 10,126 |
Н. Д. | Sch # | Стена | В.Д. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 14 | 0,237 | 13,526 | |||
| 14 | 10 | 0,25 | 13,5 | ||
| 14 | 0,281 | 13,438 | |||
| 14 | 20 | 0,312 | 13,376 | ||
| 14 | 0,344 | 13,312 | |||
| 14 | 30 | 0,375 | 13,25 | ||
| 14 | 40 | 0,438 | 13,124 | ||
| 14 | 0,459 | 13,082 | |||
| 14 | XHY | 0,5 | 13 | ||
| 14 | 60 | 0,594 | 12,812 | ||
| 14 | 80 | 0,75 | 12,5 | ||
| 14 | 0,812 | 12,376 | |||
| 14 | 100 | 0,938 | 12,124 | ||
| 14 | 120 | 1,094 | 11,812 | ||
| 14 | 140/XXHY | 1,25 | 11,5 | ||
| 14 | 160 | 1. 406 | 11.188 |
| Н.Д. | Sch # | Стена | В.Д. | Нержавеющая сталь | Алюминий |
|---|---|---|---|---|---|
| 16 | 10 | 0,25 | 15,5 | ||
| 16 | 0,281 | 15,438 | |||
| 16 | 20 | 0,312 | 15,376 | ||
| 16 | 0,344 | 15,312 | |||
| 16 | 30 | 0,375 | 15,25 | ||
| 16 | 0,406 | 15,188 | |||
| 16 | 0,469 | 15,062 | |||
| 16 | 40/XHY | 0,5 | 15 | ||
| 16 | 0,562 | 14,876 | |||
| 16 | 60 | 0,656 | 14,688 | ||
| 16 | 80 | 0,844 | 14,376 | ||
| 16 | 100 | 1,031 | 13,938 | ||
| 16 | 120 | 1,219 | 13,562 | ||
| 16 | 140/XXHY | 1,438 | 13,124 | ||
| 16 | 160 | 1,594 | 12,812 |

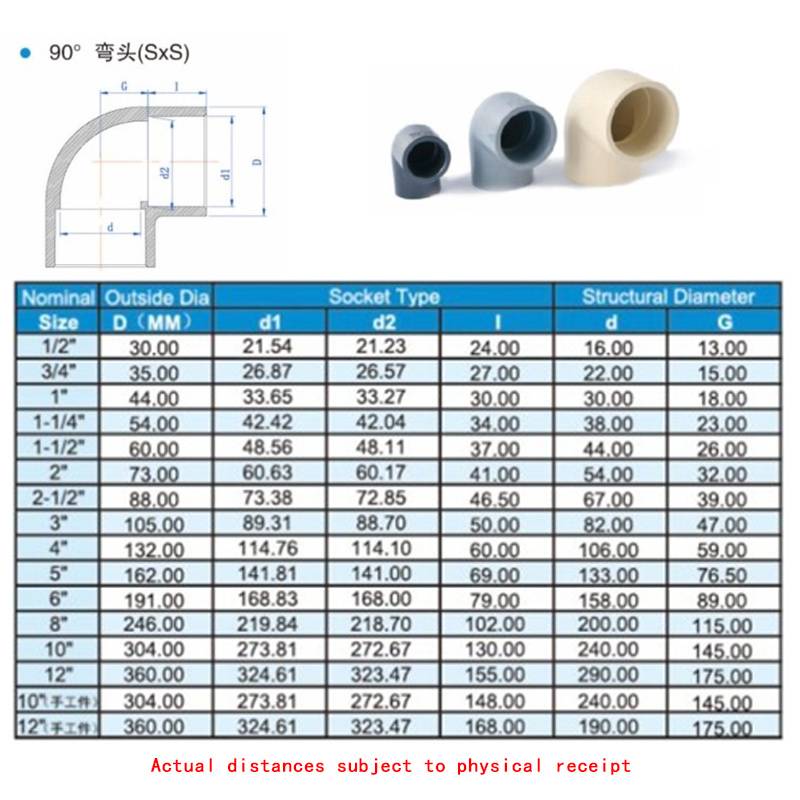

Таблица размеров труб от DN до NPS [в мм и дюймах]
При выборе клапана вам необходимо знать, какой размер трубы необходим для трубопровода в вашем приложении.
Трубы имеют размеры в соответствии с двумя обозначениями размеров: DN и NPS. Поскольку эти классификации основаны на двух разных системах измерения, таблица преобразования DN в NPS является обязательной для проектирования трубопроводной системы.
Что означают DN и NPS?
DN означает номинальный диаметр , который обозначает размер трубы (в частности, ее внутренний диаметр) в миллиметрах (мм). NPS, или номинальный размер трубы , является просто неметрическим эквивалентом, в котором диаметр измеряется в дюймах (дюймах). В печати обозначения размеров труб не сопровождаются аббревиатурой единицы измерения. Например, диаметр трубы может отображаться как DN 20 или NPS ¾.
9Размеры DN 0002 соответствуют метрическим стандартам Международной организации по стандартизации (ISO) для всех трубопроводов водопровода, природного газа, мазута и других различных трубопроводов. NPS используется для измерения труб, клапанов, фитингов и других компонентов трубопроводных систем и соответствует стандартам Американского общества инженеров-механиков (ASME).
Аббревиатуру «NPS» часто путают с аббревиатурой National Pipe Straight , которая относится к стандарту, регулирующему структуру и форму трубной резьбы. Как измеряются размеры труб? При измерении с помощью точной линейки точный диаметр трубы может не соответствовать какой-либо классификации размера DN или NPS. Это связано с тем, что трубы названы и классифицированы на основе их «номинального» или «торгового» наименования для упрощения; например, труба с классом NPS 3 может фактически иметь внутренний диаметр 3 ⅝ дюйма.
Если на трубе нет маркировки или вы не уверены в ее размере, вы можете определить это с помощью некоторых простых инструментов.
Чтобы измерить охватываемый фитинг, вам понадобится веревка, линейка и калькулятор.
- Оберните шнур вокруг трубы и отметьте точку контакта.
- С помощью линейки выпрямите струну и измерьте расстояние от конца струны до точки соприкосновения.
- Разделите полученное значение на 3,1459 ().
- Обратитесь к таблице размеров труб, чтобы определить ближайшее значение DN или NPS.
Определить размер фитинга с внутренней резьбой намного проще, для этого потребуются только линейка и калькулятор.
- Измерьте внутренний диаметр трубы поперек отверстия.
- Обратитесь к таблице размеров труб, чтобы определить ближайшее значение DN или NPS.
Как только вы узнаете размерную классификацию ваших труб, вы поймете, какие размеры клапанов вам могут понадобиться. Размеры клапанов напрямую зависят от диаметра трубы, в которой они размещены. Однако существует две классификации клапанов по размерам.
Полнопроходные (или полнопроходные) клапаны имеют порт или отверстие, диаметр которого соответствует диаметру трубы, в которой он находится.
Например, полнопроходной шаровой кран на 1 ¼ дюйма предназначен для трубы NPS 1 ¼.
Клапаны со стандартным отверстием (или со стандартным проходом) предназначены для установки на трубы следующего наименьшего размера. Это означает, что шаровой кран со стандартным отверстием ½” предназначен для установки в трубу NPS ¾.
Как правильно выбрать клапан Полнопроходные клапаны имеют низкое сопротивление потоку и поэтому могут действовать как еще один участок трубы, когда полностью открыты. В полностью открытом состоянии полнопроходной клапан практически не вызывает падения давления, что представляет собой разницу в давлении среды по обе стороны от клапана. Полнопроходные клапаны необходимы для приложений, в которых скорость потока и перепад давления являются критическими факторами, и они особенно предпочтительны для более вязких сред. Они являются лучшим выбором для изоляции сред в системе трубопроводов, и большинство из них обеспечивают двухсторонний поток.
Поскольку стандартные портовые клапаны имеют отверстия, которые немного уже, чем трубы, в которых они находятся, они обеспечивают немного большее сопротивление среде, протекающей через клапан. В полностью открытом положении стандартные портовые клапаны вызывают падение давления. Клапаны со стандартным проходом являются стандартным выбором для большинства применений и легкотекучих сред, особенно в условиях ограниченного пространства, и являются более экономичными, чем полнопроходные клапаны.
Хотя клапаны со стандартным портом ограничивают поток, размеры портов клапана обычно не являются основной причиной узких мест в системе трубопроводов; скорее, скорость потока обычно определяется длиной трубы и количеством изгибов в системе трубопроводов.
Таблица размеров труб
Загрузите или распечатайте эту таблицу для быстрого доступа к преобразованиям DN и NPS.
| Преобразование номинального размера трубы (NPS) | |
| Ду (мм) | NPS (дюймы) |
| 10 | ⅜ |
| 15 | ½ |
| 20 | ¾ |
| 25 | 1 |
| 32 | 1 ¼ |
| 40 | 1 ½ |
| 50 | 2 |
| – | 2 ½ |
| 65 | – |
| 80 | 3 |
| – | 3 ½ |
| 100 | 4 |
| 125 | – |
| – | 5 |
| 150 | 6 |
| 200 | 8 |
| 250 | 10 |
| 300 | 12 |
| 350 | 14 |
| 400 | 16 |
| 450 | 18 |
| 500 | 20 |
| 600 | 24 |
| 700 | 28 |
| 800 | 32 |
| 900 | 36 |
| 1000 | 40 |
| 1200 | 48 |
Загрузить таблицу здесь
Если у вас есть какие-либо вопросы о размерах труб или вам нужна помощь в выборе правильного размера шарового клапана для вашего применения, команда Gemini Valve будет рада помочь.
