Трубная резьба выпускается по многим международным стандартам: ISO R228; EN 10226; DIN 259; BS 2779; JIS B 0202, в то время как на территории РФ действует ГОСТ 6357-81, согласно которому для производства изделий GIDRUSS использует следующие размеры резьб:
| Обозначение ГОСТ | Международное обозначение | Наружный D резьбы, мм | Внутренний D резьбы, мм | Шаг резьбы, мм | Применяемая труба (ГОСТ) |
| G ½” | DN15 | 20. 955 | 18.631 | 1.814 | 21.3 х 3.2 (ГОСТ 3262-75) |
| G ¾” | DN20 | 26.441 | 24.117 | 1.814 | 26.8 x 3.2 (ГОСТ 3262-75) |
| G 1” | DN25 | 33.249 | 30.291 | 2.309 | 33.5 x 3.2 (ГОСТ 3262-75) |
| G 1¼” | DN32 | 41.910 | 38.952 | 2.309 | 42.3 x 3.2 (ГОСТ 3262-75) |
| G 1½” | DN40 | 47.803 | 44.845 | 2.309 | 48.0 x 3.5 (ГОСТ 3262-75) |
| G 2” | DN50 | 59.614 | 56.656 | 2.309 | 60 x 3.5 (ГОСТ 3262-75) |
| G 2½” | DN65 | 75.184 | 72.226 | 2.309 | 75.5 x 4. 0 (ГОСТ 3262-75) |
Отдел сбыта:
8-800-350-24-81
Обратная связь
Заявка на серийную продукциюЗаявка по спец. ЗаказуЗапрос по долгосрочному сотрудничествуПредложение в отдел снабженияПрочие вопросы
Согласен на обработку персональных данных
Заказать звонок
Согласен на обработку персональных данных
Информация о размере резьбыBSP | БСПТ | Британский стандарт трубной резьбы
- Для работы этого веб-сайта требуется JavaScript. Пожалуйста, включите это в настройках вашего браузера.
×

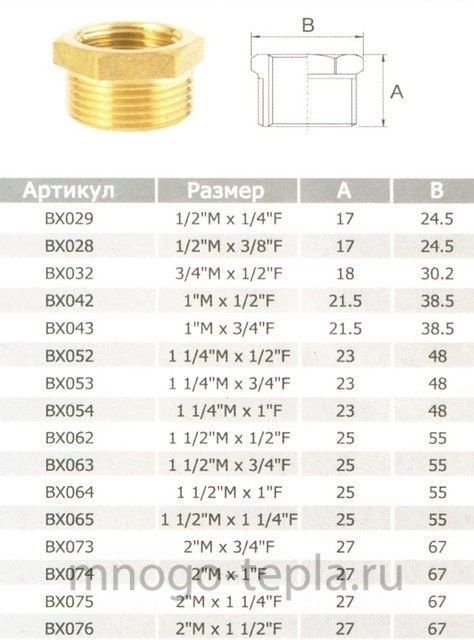

Резьбовые части сантехнических фитингов изготавливаются в соответствии с Британским стандартным размером трубной резьбы (BSP).
Размеры BSP не совпадают с тем, что вы измеряете по шкале линейки, что, очевидно, может вызвать некоторую путаницу.
Например, резьба BSP 1/2 дюйма (см. выше) на самом деле больше похожа на 3/4 дюйма с помощью линейки.
Размер первоначально основывался на внутреннем диаметре стальной трубы, измеренной в дюймах, для которой предназначалась резьба. Это источник путаницы, так как люди думают, что размер относится к внешнему диаметру наружной резьбы.
Используются два типа резьбы:
Параллельная (прямая) резьба, цилиндрическая резьба Британского стандарта для труб (BSPP). Иногда они обозначаются буквой G, например, G1/2″ означает параллельную резьбу BSP 1/2 дюйма.
Коническая резьба, коническая резьба Британского стандарта для труб (BSPT). Иногда они обозначаются, например, буквой R. R1/2″ означает коническую резьбу BSP 1/2 дюйма.
Чтобы все запутать, часто буква T в BSPT относится к резьбе, а не к конусности или параллельности.
Типичные размеры и области применения:
1/4 дюйма BSP – Соединители для сжатого воздуха.
3/8 дюйма BSP – соединители линии центрального отопления, некоторые европейские клапаны наполнения туалетных бачков (не распространены в Великобритании).
1/2 Inch BSP – Смесители для ванных комнат и кухонных раковин, патрубки для радиаторов, душевые шланги, старые внешние краны, наливные/поплавковые клапаны бачка унитаза.
5/8 Inch BSP – Старые внешние краны (у нас есть переходник для этого размера).
3/4 Inch BSP – Смесители для ванны, соединения для заливного шланга стиральной машины, современные внешние краны.
7/8 дюйма BSP — выходная резьба на наружном кране 3/4 дюйма (у нас есть 7/8-дюймовый латунный соединитель для садового шланга BSP).
1 дюйм BSP – Бытовые отопительные котлы и водонагреватели, смывные клапаны для писсуаров.
1-1/4 Inch BSP – Сливы для умывальника (раковина для ванной).
1-1/2 Inch BSP – Сливы для кухонных раковин, стоки для ванн, сифоны для унитазов, насосы центрального отопления.
2-1/4 дюйма BSP — элементы погружного водонагревателя.
В приведенной ниже таблице преобразования BSP в миллиметры показаны метрические и британские размеры наружной резьбы и количество витков на дюйм (TPI):
Внешний диаметр мм / дюйм | TPI | |
|---|---|---|
1/16 Inch BSP | 7. | 28 |
1/8 Inch BSP | 9.7 mm / 0.383″ | 28 |
1/4 Inch BSP | 13.16 mm / 0.518″ | 19 |
3/8 Inch BSP | 16.66 mm / 0.656″ | 19 |
1/2 дюйма BSP | 20,99 мм / 0,825 “ | 14 |
5/8/8 дюйма | ||
5/8/8 дюйма 9008 9008 | ||
5/8/8. | ||
3/4 Inch BSP | 26.44 mm / 1.041″ | 14 |
7/8 Inch BSP | 30.20 mm / 1.189″ | 14 |
1 Inch BSP | 33. | 11 |
1-1/4 Inch BSP | 41.91 mm / 1.650″ | 11 |
1-1/2 Inch BSP | 47.80 mm / 1.882″ | 11 |
2 Inch BSP | 59.61 mm / 2.347″ | 11 |
2-1/4 Inch BSP | 65.71 mm / 2.587″ | 11 |
2-1/2 Inch BSP | 75.18 mm / 2.96″ | 11 |
3 Inch BSP | 87.88 mm / 3.46″ | 11 |
4 Inch BSP | 113.03 mm / 4.45″ | 11 |
5 дюймов BSP | 138,43 мм / 5,45 “ | 110008 |
110008 | ||
110008 | ||
| 555 | ||
| 985 | ||
. |
7 mm / 0.304″
25 mm / 1.309″
11Приведенная здесь информация предназначена только для ознакомления. Показанные данные представляют собой интерпретированные нами выдержки из упомянутых стандартов. Если требуются дополнительные разъяснения и точность, следует обратиться к соответствующему стандарту.
Что означают NPS или DN?
Что означают NPS или DN?
Обычно трубы обозначаются в дюймах, используя NPS или « Номинальный размер трубы ».
NPS часто неправильно называют Национальным размером трубы из-за путаницы с национальной трубной резьбой (NPT).
Метрический эквивалент называется DN или « номинальный диаметр ».
Метрические обозначения соответствуют международным стандартам I S O (ISO) и применимы ко всем водопроводным трубам, трубопроводам природного газа, мазута и различным трубопроводам, используемым в зданиях.
Использование NPS не соответствует обозначениям труб Американского стандарта, где термин NPS означает «прямая трубная резьба по национальному стандарту».
На основе NPS и спецификации трубы наружный диаметр трубы ( OD ) и толщина стенки могут быть получены из справочных таблиц, таких как приведенные ниже, которые основаны на стандартах ASME B36.10M и B36.19M.
Технологические соединения для MASS-VIEW: G 1/4″ BSPP с внутренней резьбой и G 1/2″ BSPP с внутренней резьбой, в зависимости от модели.
У нас есть наборы адаптеров для различных размеров трубок: 3 мм, 6 мм, 8 мм, 12 мм и 1/2″, 1/4″, 1/8″.
MAG-VIEW имеет внутреннюю трубу со следующими номинальными диаметрами: DN 2, 3, 6, 7, 8, 10, 20, 25
| Номинальный диаметр DN (мм) | Номинальный размер трубы (inches) | Outside diameter (OD) inches (mm) |
|---|---|---|
| 6 | 1⁄8 | 0.405 in (10.29 mm) |
| 8 | 1⁄4 | 0.540 in (13.72 мм) |
| 10 | ⅜ | 0,675 дюйма (17,15 мм) |
| 15 | ½ | 0. 840 in (21.34 mm) |
| 20 | ¾ | 1.050 in (26.67 mm) |
| 25 | 1 | 1.315 in (33.40 mm) |
| 32 | 1 1⁄4 | 1.660 in (42.16 mm) |
| 40 | 1 ½ | 1.900 in (48.26 mm) |
| 50 | 2 | 2.375 in (60.33 mm) |
| 65 | 2 ½ | 2.875 in (73.02 mm) |
| 80 | 3 | 3.500 in (88.90 mm) |
| 100 | 4 | 4.500 in (114.30 mm) |
| 150 | 6 | 6.625 in (168.27 mm) |
| 200 | 8 | 8.625 in (219.08 mm) |
| 250 | 10 | 10.75 in (273.05 mm |
