Размеры труб, консультация специалистов компании «Азерпайп»

Вопрос о размере труб периодически вызывает трудности, поскольку терминология может быть связана с размерами, принятыми много лет назад. Например, полудюймовая железная труба, используемая раньше, имеет совершенно другой размер, нежели современная полудюймовая труба. Дело в том, что первоначально полудюймовая труба имела внутренний диаметр 0,5 дюйма (13 мм), но у нее также были толстые стенки. По мере усовершенствования технологий стало возможным создавать трубы с более тонкими стенками, но внешний диаметр труб остался прежним, так что сварка может осуществляться с существующей старой трубой, увеличивая внутренний диаметр на полдюйма.

Аналогичная история и с медной трубой. В 1930-е годы труба была обозначена внутренним диаметром и толщиной стенки 1/16 дюйма (1,6 мм). Получается, что 1-дюймовая (25 мм) медная труба была 1 1/8-дюймовой (28,58 мм) во внешнем диаметре. Наружный диаметр был немаловажным аспектом для соединения с фитингами. Сегодня толщина стенки трубы из современной меди тоньше, чем 1/16 дюйма, поэтому внутренний диаметр считается номинальным, а не контролирующим аспектом.

Размеры труб задаются рядом национальных и международных стандартов, в том числе API 5L, ANSI/ASME B36.19M и B36.10M в США, BS EN 10255 и BS 1600 в Великобритании и Европе.

Существует два распространенных способа для обозначения наружного диаметра трубы (OD). Североамериканский метод называется NPS («Номинальный размер трубы») и вычисляется в дюймах (его также называют NB («Условный проход»)). Европейская версия называется DN («Номинальный диаметр») и вычисляется в миллиметрах. Значение наружного диаметра позволяет подбирать трубы такого же размера, чтобы они сочетались друг с другом вне зависимости от толщины стенок.

• Для труб диаметром менее NPS 14 дюймов (DN – 350 мм) оба способа дают номинальную цифру для OD, которая округляется и не совпадает с реальной цифрой. К примеру, NPS 2 дюйма и DN 50 – это одинаковые трубы, но фактический диаметр составляет 2,375 дюйма, или 60,33 мм.
  Так что единственный способ получить реальный OD – это заглянуть в специальную таблицу.
• Для труб диаметром от NPS 14 дюймов (DN 350) и более фактический диаметр в дюймах и миллиметрах округляется до удобного значения, кратного 50. Например, NPS 14 имеет OD 14 дюймов или 355,60 мм, что эквивалентно DN 350.

Поскольку наружный диаметр фиксируется для заданного размера трубы, внутренний диаметр будет варьироваться в зависимости от толщины стенок.

Существует множество различных стандартов для труб, их распространенность зависит от отрасли применения и географической области. Размер трубы обычно состоит из двух чисел: одно указывает на внешний диаметр (OD) или номинальный диаметр, а другое указывает на толщину стенки.

Российский рынок трубной продукции

В России наружный и внутренний диаметр металлических труб измеряется в миллиметрах. Наружный регламентируется ГОСТами. На современном рынке можно купить трубы любого диаметра, но наибольшим спросом пользуются следующие изделия:

• профильные трубы 20х20, 40х20, 40х40, 50х50, 60х40, 80х80, 100х100 – такие трубы отличаются небольшим весом и доступной ценой;
• трубы 30ХГСА – сверхпрочные трубы, используемые для элементов каркасов автомобилей;
• трубы 12х1мф – создаются из хромомолибденованадиевой стали, используются при монтаже паропроводов, пароперегревателей и установок высокого давления;
• трубы 12х18н10т – нержавеющие бесшовные профильные трубы, применяются во многих отраслях промышленности и сельского хозяйства;
• стальные трубы диаметром 50, 100, 219, 273, 325, 426, 1020, 1420 мм – купить такие трубы можно по вполне привлекательной цене; они активно используются во многих сферах деятельности;
• трубы ПНД 32 – производятся из полиэтилена низкого давления; используются для подъема воды из скважин и колодцев, укрепления стенок бытовых и промышленных скважин.

Как видите, вариантов много, поэтому при выборе необходимой трубной продукции лучше обратиться за консультацией к специалистам.

РАЗМЕРЫ ТРУБ БОЛЬШОГО ДИАМЕТРА – ЗТЗ

ДИАМЕТРЫ СТАЛЬНЫХ ТРУБ: НАРУЖНЫЙ И ВНУТРЕННИЙ

Трубы и различные виды трубопроката активно используются в самых различных отраслях экономики. Например, в строительстве, когда они применяются при обустройстве свайных фундаментов. Здесь главное требование – прочность, а она определяется не только маркой стали и способом изготовления, но и геометрическими размерами трубы большого диаметра, ее длиной, непосредственно диаметром и толщиной стенки.

Но все же главный «потребитель» трубной продукции – разнообразные трубопроводные системы. По трубам транспортируется добытое на месторождениях сырье, по трубам к жилым домам и предприятиям подводится вода, газ и тепло, по трубам же отводятся различные «отработанные материалы».

В состав трубопроводной сети входят системы, выполняющие различные важные функции: насосное оборудование, регуляторы давления, резервуары и накопители, распределительные пункты. Для расчета  общей функциональности всей сети определяющие значение имеют геометрические характеристики.

Правильный выбор труб обеспечивает полноценную работу, ошибки приводят к нарушениям. Применение труб меньшего размера и, как следствие, имеющих меньшую пропускную способность, приводит к превышению нормативного давления и возможному выходу оборудования из строя. Применение труб большего, нежели предусмотренный проектом, диаметра приводит к падению напора и повышенной нагрузке на насосное оборудование.

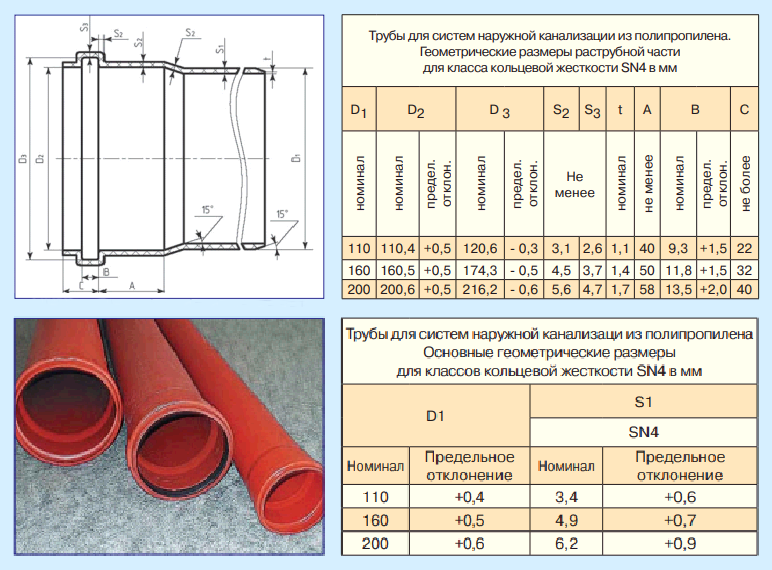

Основными характеристиками труб в нормативной документации являются следующие:

— Наружный диаметр.

— Внутренний диаметр.

— Толщина стенки.

— Соотношение внешнего и внутреннего диаметров.

— Длина изделия.

В принятых нормативных документах используются следующие обозначения:

DN – номинальный диаметр, указывается в миллиметрах. Величина используется пи подборе габаритов присоединяемых элементов. Номинальный диаметр примерно равен «Условному проходу».

Ду – Условный проход. Фактически это средний просвет, соответствующий параметрам присоединяемой арматуры. В зависимости от класса точности допускаются различные отклонения от овальности и прямолинейности изделия.

DNB – внешний диаметр трубы

S – толщина стенки, указывается в миллиметрах. Трубы равного диаметра могут иметь различную толщину стенок. Тонкостенные и толстостенные трубы рассчитаны на разное давление.

Ру, Рпр, Рр – давления условное, пробное (испытательное), рабочее.

КЛАССИФИКАЦИЯ СТАЛЬНЫХ ТРУБ ПО ДИАМЕТРУ

Чем больше диаметр трубы, тем выше ее «пропускная способность». В зависимости от площади сечения трубы традиционно делятся на малые (10 – 108 мм), средние (114 – 530 мм) и трубы большого диаметра, от 530 мм и выше.

Трубы малых диаметров применяются для оборудования коммуникаций в зданиях и сооружениях. Городские инженерные сети требуют среднего диаметра. Главная «рабочая площадка» труб большого диаметра – магистральные трубопроводы. Естественно, на вспомогательных участках в зависимости от назначения применяются изделия и других видов. Также трубы больших диаметров эффективно работают в строительстве, машиностроении, или, к примеру, при сооружении систем вентиляции.

СТАНДАРТНЫЕ ОБОЗНАЧЕНИЯ ДИАМЕТРА ТРУБ

Общепринятым стандартом внутреннего диаметра стальных труб является следующий ряд значений: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 110 миллиметров (и далее с увеличивающимся «шагом»). При этом в ряде случаев условный проход трубы обозначается в дюймах (1 дюйм = 2,54 см). При переводе значения в метрическую систему величина округляется в большую сторону до ближайшего значения из приведенного стандартного ряда.

Подробнее ознакомиться с возможными вариантами трубных изделий можно на примере сортамента, выпускаемого Загорским трубным заводом.

Трубы стальные электросварные прямошовные для магистральных нефтепроводов

Данный вид продукции  большого диаметра может иметь наружный диаметр в диапазоне от  530 до 1220 мм, при этом толщина стенок варьируется от 8 до 35 мм, а длина составляет до 12,2 метра. Данные изделия в зависимости от габаритов могут выдерживать рабочее давление до 11,8 МПа, выпускаются в двух видах: обычные и хладостойкие. Второй вид, естественно, предназначен для работы в самых суровых климатических условиях.

Трубы стальные сварные для магистральных газопроводов, нефтепровод и транспортировки продуктов нефтепереработки

Данный вид продукции производится согласно ГОСТ 31447 – 2021, в диапазоне диаметров от 530 до 1220 мм и толщиной стенок 8-35 мм. Длина изделий составляет до 12,2 метра.

Трубы стальные электросварные прямошовные общего назначения.

Производится согласно ГОСТ 10706-76, с диаметрами 530-1420 мм, толщиной стенок 8-35 мм, длина до 12,2 метра.

Также на Загорском трубном заводе постоянно увеличивается выпуск и другой стальной продукции. Среди ее постоянных покупателей корпорации «Газпром», «Росатом», «Роснефть», «Новатэк», ФГУП «Росморпорт». Работа с лучшими транспортными компаниями гарантирует быструю доставку продукции подмосковных металлургов в любую точку России.

РАЗМЕРЫ ДИАМЕТРА ТРУБ

РАЗМЕРЫ ДИАМЕТРА ТРУБ

КОМПЬЮТЕРНОЕ ПРОЕКТИРОВАНИЕ И ДИЗАЙН

​ Номинальный размер трубы (NPS)  – это североамериканский набор стандартных размеров для труб, используемых для высоких или низких давлений и температур. Номинальный размер трубы относится только к внешнему диаметру (НД) трубы, что делает его несколько расплывчатым. Например, когда мы говорим, что размер трубы равен 2 NPS, это относится ко всем трубам, имеющим наружный диаметр 2,375 дюйма (или 60,3 мм), независимо от толщины стенки и, следовательно, внутреннего диаметра. Конкретная труба идентифицируется по диаметру трубы и другому безразмерному числу толщины стенки, называемому 9. Расписание 0005 (SCH).

Спецификация трубы задает толщину стенки трубы. Увеличение толщины стенки трубы увеличивает механическую прочность трубы, что позволяет ей выдерживать более высокие расчетные давления.
Термины «Номинальный внутренний диаметр» (NB) и «Номинальный диаметр» (DN) также часто используются взаимозаменяемо с «Номинальным размером трубы» (NPS). Номинальный диаметр (NB) является европейским обозначением, эквивалентным NPS. Для NPS 5 и выше номинальный диаметр (DN) равен NPS, умноженному на 25.
Первоначально используются трубы только трех толщин –

• Стандартная (STD)
• Сверхпрочная (XS)
• Двойная сверхпрочная (XXS)

Однако с развитием индустриальной эпохи и использованием труб в различных условиях давления и температуры эти три размера не подходят для всех применений. В таблицы размеров труб было внесено множество изменений и дополнений, основанных на отраслевом использовании и стандартах API, ASTM и других. На сегодняшний день у нас есть диапазон толщин стенок, а именно:

• СЧ 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS И XXS.

Трубы из нержавеющей стали из-за меньшего риска выхода из строя из-за неагрессивных свойств позволяют использовать трубы с меньшей толщиной стенки. Первоначально были созданы более тонкие сортаменты труб 5S и 10S, а затем последовали другие размеры «S». Трубы из нержавеющей стали чаще всего доступны в стандартных весовых размерах (обозначаются S , например, Щ 10С ). Однако трубы из нержавеющей стали также могут быть доступны в других графиках. Из-за своих тонких стенок меньшие размеры «S» не могут быть соединены резьбой в соответствии с кодом ASME, а должны быть сварены плавлением.
В новой системе расписания

• Стандарт расписания (STD) идентичен SCH 40S, а 40S идентичен 40 для NPS 1/8 до NPS 10 включительно.
• Schedule Extra Strong (XS) идентичен SCH 80S, а 80S идентичен 80 для NPS 1/8 до NPS 8 включительно.
• Двойная сверхпрочная (XXS) стенка по спецификации толще, чем по спецификации 160 от NPS 1/8 дюйма до NPS 6 включительно, а по спецификации 160 толще стенки XXS для NPS 8 дюймов и больше.

Номинальный размер трубы и спецификация совместно задают внешний диаметр трубы (OD) и толщину стенки (и, следовательно, внутренний диаметр (ID) фиксируется автоматически). Например, NPS 14 Sch 40 имеет внешний диаметр 14 дюймов (360 мм) и толщину стенки 0,437 дюйма (11,1 мм).
Однако значения номинального размера трубы (NPS) и внешнего диаметра (OD) не всегда совпадают, что может привести к путанице.

• Для NPS от ⅛ до 12 –  Значения NPS и OD отличаются. Например, наружный диаметр трубы NPS 12 на самом деле составляет 12,75 дюйма (324 мм). Чтобы найти фактический внешний диаметр для каждого значения NPS, обратитесь к справочным таблицам, основанным на стандартах ASME B36.10M и B36. 19M.
• Для NPS 14 и выше — Значения NPS и OD равны. Другими словами, труба NPS 14 на самом деле имеет наружный диаметр 14 дюймов (360 мм).

Несколько общих правил, касающихся номинального размера трубы (NPS) и спецификации,

1. Для данного NPS внешний диаметр остается фиксированным, а толщина стенки увеличивается с увеличением номера спецификации.
2. Для данного номера таблицы наружный диаметр увеличивается с увеличением NPS, в то время как толщина стенки либо остается постоянной, либо увеличивается.
3. Используя уравнения и правила ASME B31.3 «Технологические трубопроводы», можно показать, что номинальное давление уменьшается с увеличением NPS и постоянным графиком.

Расчет внутреннего диаметра трубы (ID)
Для инженеров-технологов наиболее важной информацией является внутренний диаметр трубы (ID), так как он используется в
расчетах размеров линии. Как обсуждалось выше, для заданного номинального размера трубы (NPS) внешний диаметр трубы (OD) остается постоянным. По мере изменения спецификации трубопровода изменяется идентификатор трубопровода.
Внутренний диаметр трубы можно легко рассчитать, если известны NPS трубы и график. Идентификатор трубы указан
по NPS трубы минус удвоенная толщина стенки трубы (которую можно получить из спецификации трубы).
Например, для трубы 12 NPS (DN 300 мм), сортамент 40, наружный диаметр и толщина стенки составляют соответственно 12,75 дюйма (324 мм) и 0,406 дюйма (10,4 мм). Таким образом:

• внутренний диаметр трубы = 12,75 дюйма – 2 x 0,406 дюйма = 11,94 дюйма или
• внутренний диаметр трубы = 324 мм – 2 x 10,4 мм = 303,2 мм.

Следует помнить, что толщина стенок находится в пределах указанного допуска, зависящего от используемого технического стандарта. Типичный допуск на толщину стенки составляет 12,5%. Это означает, что фактический внутренний диаметр трубы может незначительно отличаться от указанного выше.

ДРУГИЕ ТЕМЫ
​

---

КОМПЬЮТЕРНОЕ ПРОЕКТИРОВАНИЕ И ПРОЕКТИРОВАНИЕ

Диаметры труб: простое руководство по определению размеров и спецификаций

Если вы новичок в мире механической обработки на месте, одна из важных вещей, которую вы должны изучить, это то, как работает определение размеров труб.

Не так уж много нужно запомнить, но вам необходимо ознакомиться с терминологией и методами, лежащими в основе классификации труб производителями в нефтегазовом секторе.

Что такое NPS трубы?

Так что же означает NPS? Это внутренний диаметр, внешний диаметр? или толщина стенки?

Ответ ни один из вышеперечисленных.

«NPS» — это аббревиатура от «Номинальный размер трубы», термин, используемый в качестве ориентировочного числа, определяющего диаметр трубы.

Что такое труба NB (номинальный диаметр)?

Это то же самое, что и NPS. (Это распространенный способ описания размеров труб, используемый в США).

Что такое DN (номинальный диаметр)?

Это международный и европейский метрический метод, используемый для описания NPS (или NB). Поэтому номера размеров труб

DN отличаются от NPS. Например, метрический эквивалент трубы NPS 6 (6 дюймов) составляет DN 150. (Чтобы преобразовать NPS 6 в DIN, просто умножьте 6 x 25 = 150. (150 мм)

Что такое спецификация труб?

Спецификация труб (SCH) — это то, как описывается толщина стенки трубы. Это не фактическое измерение, а ориентировочное число, основанное на формуле толщины стенки.

Две трубы одного диаметра могут иметь разный график, а это значит, что у них разная толщина стенки. Таким образом, кто-то, указывающий трубу для применения под высоким давлением, выберет большее число, которое представляет больший график (толщину стенки).

Кроме того, в случае нержавеющей стали спецификации трубопроводов указываются с буквой «s» в качестве суффикса после номера. Примером для иллюстрации является труба NPS 14 с графиком 40 с, показанным в таблице ниже.

Причина, по которой нержавеющая сталь подвергается такой обработке, заключается в ее повышенной прочности. Для того, чтобы выдерживать такое же давление, требуется меньшая толщина стенки по сравнению с другими сталями.

NPS Nominal Pipe Size	40 Schedule	40s Schedule
14	0.438″ wall thickness	0.375″ wall thickness

The list of pipe schedules сегодня используются следующие; 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS И XXS.

Как только вы подумали, что начинаете понимать размеры труб, к сожалению, есть дополнительная сложность, о которой нужно знать:

Трубы разных размеров изготавливаются по-разному, и это повлияло на то, как работает размер труб.

Это означает, что размеры (NPS) от ⅛″ до 12″ имеют наружный диаметр, который на больше номинального размера трубы, тогда как размеры труб 14″ и выше имеют наружный диаметр равно  – его номинальному размеру трубы. Диаграмма ниже иллюстрирует этот момент.

Таблицы размеров труб

Если вы погуглите «Таблицы размеров труб», вы найдете множество производителей труб, которые предлагают их для загрузки со своего веб-сайта. Мы также создали свои собственные документы в формате PDF, которые вы можете скачать по ссылкам ниже. В зависимости от вашего местоположения выберите дюймы или миллиметры и скачайте бесплатно.

Загрузить таблицу размеров труб NPS (дюймы) — (размер букв США в формате Pdf)

Загрузить DN (мм) Таблица размеров труб – (формат A4 в формате PDF)

Какое оборудование доступно для обработки труб?

Если вы хотите резать, снимать фаски или врезаться в металлические трубы, существует широкий выбор переносных станков.

Резка труб и снятие фаски

Для резки и снятия фаски с трубопроводов на месте на таких объектах, как морские платформы, нефтехимические заводы и электростанции, проверенным и проверенным решением является использование грейферного резака (также известного как разъем от резака).
