Размеры труб, консультация специалистов компании «Азерпайп»

Вопрос о размере труб периодически вызывает трудности, поскольку терминология может быть связана с размерами, принятыми много лет назад. Например, полудюймовая железная труба, используемая раньше, имеет совершенно другой размер, нежели современная полудюймовая труба. Дело в том, что первоначально полудюймовая труба имела внутренний диаметр 0,5 дюйма (13 мм), но у нее также были толстые стенки. По мере усовершенствования технологий стало возможным создавать трубы с более тонкими стенками, но внешний диаметр труб остался прежним, так что сварка может осуществляться с существующей старой трубой, увеличивая внутренний диаметр на полдюйма.

Аналогичная история и с медной трубой. В 1930-е годы труба была обозначена внутренним диаметром и толщиной стенки 1/16 дюйма (1,6 мм). Получается, что 1-дюймовая (25 мм) медная труба была 1 1/8-дюймовой (28,58 мм) во внешнем диаметре. Наружный диаметр был немаловажным аспектом для соединения с фитингами. Сегодня толщина стенки трубы из современной меди тоньше, чем 1/16 дюйма, поэтому внутренний диаметр считается номинальным, а не контролирующим аспектом.

Размеры труб задаются рядом национальных и международных стандартов, в том числе API 5L, ANSI/ASME B36.19M и B36.10M в США, BS EN 10255 и BS 1600 в Великобритании и Европе.

Существует два распространенных способа для обозначения наружного диаметра трубы (OD). Североамериканский метод называется NPS («Номинальный размер трубы») и вычисляется в дюймах (его также называют NB («Условный проход»)). Европейская версия называется DN («Номинальный диаметр») и вычисляется в миллиметрах. Значение наружного диаметра позволяет подбирать трубы такого же размера, чтобы они сочетались друг с другом вне зависимости от толщины стенок.

  • Для труб диаметром менее NPS 14 дюймов (DN – 350 мм) оба способа дают номинальную цифру для OD, которая округляется и не совпадает с реальной цифрой. К примеру, NPS 2 дюйма и DN 50 – это одинаковые трубы, но фактический диаметр составляет 2,375 дюйма, или 60,33 мм.
    Так что единственный способ получить реальный OD – это заглянуть в специальную таблицу.
  • Для труб диаметром от NPS 14 дюймов (DN 350) и более фактический диаметр в дюймах и миллиметрах округляется до удобного значения, кратного 50. Например, NPS 14 имеет OD 14 дюймов или 355,60 мм, что эквивалентно DN 350.

Поскольку наружный диаметр фиксируется для заданного размера трубы, внутренний диаметр будет варьироваться в зависимости от толщины стенок.

Существует множество различных стандартов для труб, их распространенность зависит от отрасли применения и географической области. Размер трубы обычно состоит из двух чисел: одно указывает на внешний диаметр (OD) или номинальный диаметр, а другое указывает на толщину стенки.

Российский рынок трубной продукции

В России наружный и внутренний диаметр металлических труб измеряется в миллиметрах. Наружный регламентируется ГОСТами. На современном рынке можно купить трубы любого диаметра, но наибольшим спросом пользуются следующие изделия:

  • профильные трубы 20х20, 40х20, 40х40, 50х50, 60х40, 80х80, 100х100 – такие трубы отличаются небольшим весом и доступной ценой;
  • трубы 30ХГСА – сверхпрочные трубы, используемые для элементов каркасов автомобилей;
  • трубы 12х1мф – создаются из хромомолибденованадиевой стали, используются при монтаже паропроводов, пароперегревателей и установок высокого давления;
  • трубы 12х18н10т – нержавеющие бесшовные профильные трубы, применяются во многих отраслях промышленности и сельского хозяйства;
  • стальные трубы диаметром 50, 100, 219, 273, 325, 426, 1020, 1420 мм – купить такие трубы можно по вполне привлекательной цене; они активно используются во многих сферах деятельности;
  • трубы ПНД 32 – производятся из полиэтилена низкого давления; используются для подъема воды из скважин и колодцев, укрепления стенок бытовых и промышленных скважин.

Как видите, вариантов много, поэтому при выборе необходимой трубной продукции лучше обратиться за консультацией к специалистам.

РАЗМЕРЫ ТРУБ БОЛЬШОГО ДИАМЕТРА – ЗТЗ

ДИАМЕТРЫ СТАЛЬНЫХ ТРУБ: НАРУЖНЫЙ И ВНУТРЕННИЙ

Трубы и различные виды трубопроката активно используются в самых различных отраслях экономики. Например, в строительстве, когда они применяются при обустройстве свайных фундаментов. Здесь главное требование – прочность, а она определяется не только маркой стали и способом изготовления, но и геометрическими размерами трубы большого диаметра, ее длиной, непосредственно диаметром и толщиной стенки.

Но все же главный «потребитель» трубной продукции – разнообразные трубопроводные системы. По трубам транспортируется добытое на месторождениях сырье, по трубам к жилым домам и предприятиям подводится вода, газ и тепло, по трубам же отводятся различные «отработанные материалы».

В состав трубопроводной сети входят системы, выполняющие различные важные функции: насосное оборудование, регуляторы давления, резервуары и накопители, распределительные пункты. Для расчета  общей функциональности всей сети определяющие значение имеют геометрические характеристики.

Правильный выбор труб обеспечивает полноценную работу, ошибки приводят к нарушениям. Применение труб меньшего размера и, как следствие, имеющих меньшую пропускную способность, приводит к превышению нормативного давления и возможному выходу оборудования из строя. Применение труб большего, нежели предусмотренный проектом, диаметра приводит к падению напора и повышенной нагрузке на насосное оборудование.

Основными характеристиками труб в нормативной документации являются следующие:

— Наружный диаметр.

— Внутренний диаметр.

— Толщина стенки.

— Соотношение внешнего и внутреннего диаметров.

— Длина изделия.

В принятых нормативных документах используются следующие обозначения:

DN – номинальный диаметр, указывается в миллиметрах. Величина используется пи подборе габаритов присоединяемых элементов. Номинальный диаметр примерно равен «Условному проходу».

Ду – Условный проход. Фактически это средний просвет, соответствующий параметрам присоединяемой арматуры. В зависимости от класса точности допускаются различные отклонения от овальности и прямолинейности изделия.

DNB – внешний диаметр трубы

S – толщина стенки, указывается в миллиметрах. Трубы равного диаметра могут иметь различную толщину стенок. Тонкостенные и толстостенные трубы рассчитаны на разное давление.

Ру, Рпр, Рр – давления условное, пробное (испытательное), рабочее.

КЛАССИФИКАЦИЯ СТАЛЬНЫХ ТРУБ ПО ДИАМЕТРУ

Чем больше диаметр трубы, тем выше ее «пропускная способность». В зависимости от площади сечения трубы традиционно делятся на малые (10 – 108 мм), средние (114 – 530 мм) и трубы большого диаметра, от 530 мм и выше.

Трубы малых диаметров применяются для оборудования коммуникаций в зданиях и сооружениях. Городские инженерные сети требуют среднего диаметра. Главная «рабочая площадка» труб большого диаметра – магистральные трубопроводы. Естественно, на вспомогательных участках в зависимости от назначения применяются изделия и других видов. Также трубы больших диаметров эффективно работают в строительстве, машиностроении, или, к примеру, при сооружении систем вентиляции.

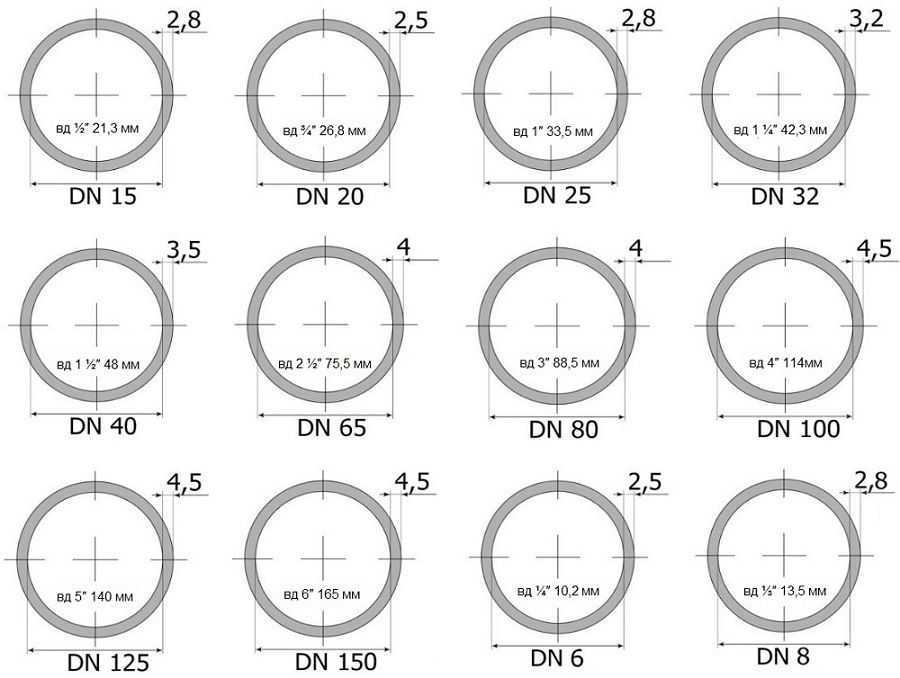

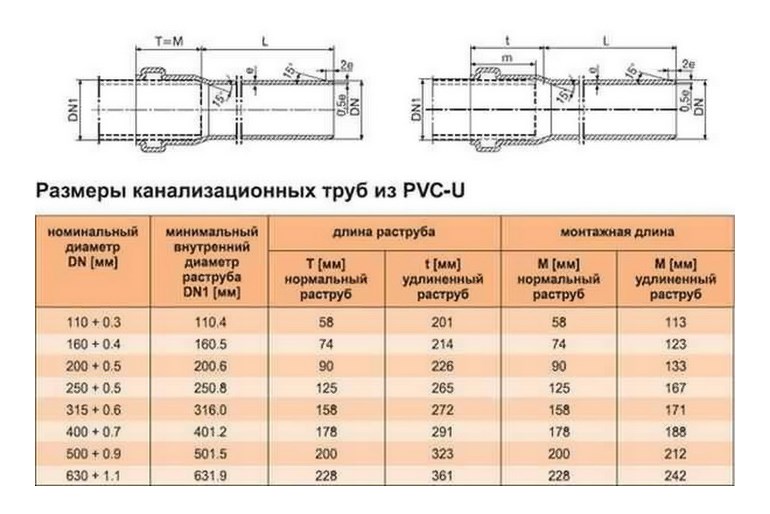

СТАНДАРТНЫЕ ОБОЗНАЧЕНИЯ ДИАМЕТРА ТРУБ

Общепринятым стандартом внутреннего диаметра стальных труб является следующий ряд значений: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 110 миллиметров (и далее с увеличивающимся «шагом»). При этом в ряде случаев условный проход трубы обозначается в дюймах (1 дюйм = 2,54 см). При переводе значения в метрическую систему величина округляется в большую сторону до ближайшего значения из приведенного стандартного ряда.

Подробнее ознакомиться с возможными вариантами трубных изделий можно на примере сортамента, выпускаемого Загорским трубным заводом.

Трубы стальные электросварные прямошовные для магистральных нефтепроводов

Данный вид продукции  большого диаметра может иметь наружный диаметр в диапазоне от  530 до 1220 мм, при этом толщина стенок варьируется от 8 до 35 мм, а длина составляет до 12,2 метра. Данные изделия в зависимости от габаритов могут выдерживать рабочее давление до 11,8 МПа, выпускаются в двух видах: обычные и хладостойкие. Второй вид, естественно, предназначен для работы в самых суровых климатических условиях.

Трубы стальные сварные для магистральных газопроводов, нефтепровод и транспортировки продуктов нефтепереработки

Данный вид продукции производится согласно ГОСТ 31447 – 2021, в диапазоне диаметров от 530 до 1220 мм и толщиной стенок 8-35 мм. Длина изделий составляет до 12,2 метра.

Трубы стальные электросварные прямошовные общего назначения.

Производится согласно ГОСТ 10706-76, с диаметрами 530-1420 мм, толщиной стенок 8-35 мм, длина до 12,2 метра.

Также на Загорском трубном заводе постоянно увеличивается выпуск и другой стальной продукции. Среди ее постоянных покупателей корпорации «Газпром», «Росатом», «Роснефть», «Новатэк», ФГУП «Росморпорт». Работа с лучшими транспортными компаниями гарантирует быструю доставку продукции подмосковных металлургов в любую точку России.

Диаметры труб: простое руководство по выбору размеров и графикам

Если вы новичок в мире механической обработки на месте, вам необходимо изучить одну из важных вещей — принцип определения размеров труб.

Не так уж много нужно запомнить, но вам необходимо ознакомиться с терминологией и методами, лежащими в основе классификации труб производителями в нефтегазовом секторе.

Что такое NPS трубы?

Так что же означает NPS? Это внутренний диаметр, внешний диаметр? или толщина стенки?

Ответ: ни один из вышеперечисленных.

«NPS» — это аббревиатура от «Номинальный размер трубы», термин, используемый в качестве ориентировочного числа, определяющего диаметр трубы.

Что такое труба NB (номинальный диаметр)?

Это то же самое, что и NPS. (Это распространенный способ описания размеров труб, используемый в США).

Что такое DN (номинальный диаметр)?

Это международный и европейский метрический метод, используемый для описания NPS (или NB). Поэтому номера размеров труб

DN отличаются от NPS. Например, метрический эквивалент трубы NPS 6 (6 дюймов) составляет DN 150. (Чтобы преобразовать NPS 6 в DIN, просто умножьте 6 x 25 = 150. (150 мм)

Что такое график трубопроводов?

Спецификация трубы (SCH) — это то, как описывается толщина стенки трубы. Это не фактическое измерение, а ориентировочное число, основанное на формуле толщины стенки.

Две трубы одного диаметра могут иметь разный график, а значит, иметь разную толщину стенки. Таким образом, кто-то, указывающий трубу для применения под высоким давлением, выберет большее число, которое представляет больший график (толщину стенки).

Кроме того, в случае нержавеющей стали спецификации трубопроводов указываются с буквой «s» в качестве суффикса после номера. Примером для иллюстрации является труба NPS 14 с графиком 40 с, показанным в таблице ниже.

Причина, по которой нержавеющая сталь подвергается такой обработке, заключается в ее повышенной прочности. Для того, чтобы выдерживать такое же давление, требуется меньшая толщина стенки по сравнению с другими сталями.

Номинальный размер трубы NPS    40 сортамент 40s сортамент
14 0,438″ толщина стенки 0,375″ толщина стенки

Перечень спецификаций труб сегодня используются следующие; 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS И XXS.

Как только вы подумали, что начинаете понимать размеры труб, к сожалению, есть дополнительная сложность, о которой нужно знать:

Трубы разных размеров изготавливаются по-разному, и это повлияло на то, как работает размер труб.

Это означает, что размеры (NPS) от ⅛″ до 12″ имеют наружный диаметр, который на больше номинального размера трубы, тогда как размеры труб 14″ и выше имеют наружный диаметр равно  – его номинальному размеру трубы. Диаграмма ниже иллюстрирует этот момент.

Узнайте, как портативные станки решили четыре сложные задачи по выводу из эксплуатации производители, которые предлагают их скачать с их сайта. Мы также создали свои собственные документы в формате PDF, которые вы можете скачать по ссылкам ниже. В зависимости от вашего местоположения выберите дюймы или миллиметры и скачайте бесплатно.

Загрузить NPS (дюймы) Таблица размеров труб – (US Letter Size Pdf)

Загрузить DN (мм) Таблица размеров труб – (A4 Size Pdf)

Какое оборудование доступно для обработки труб?

Если вы хотите резать, снимать фаски или врезаться в металлические трубы, существует широкий выбор переносных станков.

Резка труб и снятие фаски

Для резки и снятия фаски с трубопроводов на месте на таких объектах, как морские платформы, нефтехимические заводы и электростанции, проверенным и испытанным решением является использование грейферного резака (также известного как разъем от резака). Они доступны во многих размерах, а некоторые даже способны обрабатывать диаметры до 180 дюймов!

Горячая врезка

При проведении работ по техническому обслуживанию активного трубопровода можно использовать машину для горячей врезки . Это может быть ремонт участка трубопровода или когда необходимо добавить новую ветвь. Преимущество машины для горячей врезки заключается в том, что работа может выполняться без существенного нарушения потока продукта по трубопроводу.

Фрезерование сварных швов труб

В тех случаях, когда подводные соединители труб используются для присоединения нового участка трубы, может потребоваться удаление сварных швов с трубы, чтобы обеспечить хорошую посадку. Эта операция выполняется с помощью переносной фрезерной рейки, прикрепленной к трубе с помощью цепного зажима.

Вывод трубопроводов из эксплуатации

Для вывода трубопроводов из эксплуатации можно использовать подводную алмазную канатную пилу или переносную ленточнопильный станок для тяжелых условий эксплуатации. Их можно либо спустить с палубы над поверхностью, либо подключить к дистанционно управляемому транспортному средству (ROV).

Свяжитесь с нами Свяжитесь с нами

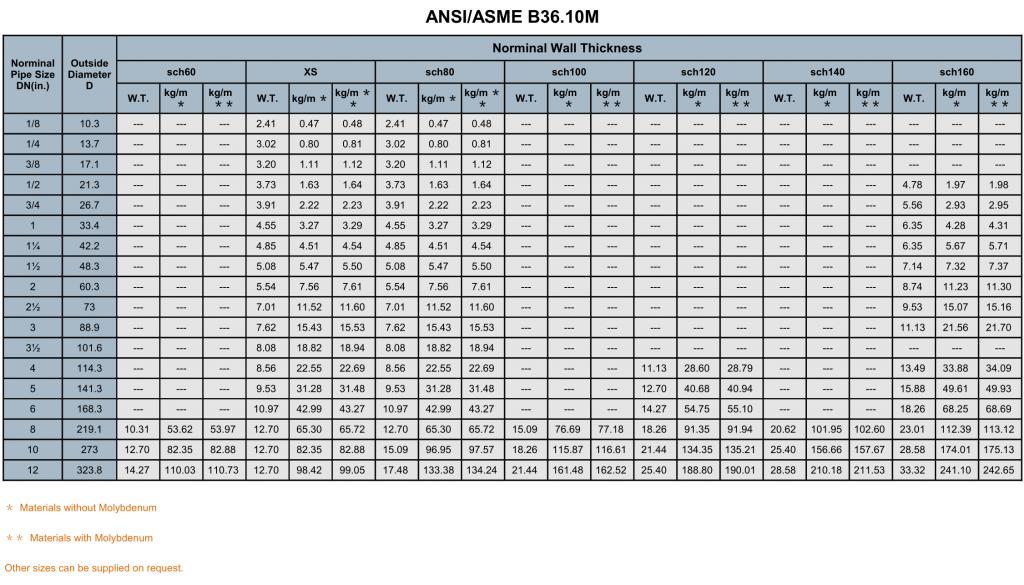

Таблицы размеров труб – Спецификации трубопроводов

Труба, в отличие от труб, обычно измеряется и выбирается по номинальному размеру трубы (NPS) или внутреннему диаметру, представленному в таблице размеров труб. NPS — это стандартный для Северной Америки набор измерений, обозначающих диаметр трубы и толщину стенки трубы (график). По сравнению с размерами труб, измерение труб осуществляется по ВНЕШНЕМУ ДИАМЕТРУ, указанному в десятичных или дробных дюймах. В большинстве случаев трубы предлагаются в американских стандартных размерах, которые используются в трубах из алюминия, углеродистой стали и нержавеющей стали. Для размеров труб от 0,125 до 12 дюймов NPS означает номинальный внутренний диаметр. Для размеров более 12 дюймов NPS означает фактический внешний диаметр трубы.

Для инженеров наиболее важной информацией о трубе является размер или внутренний диаметр, который используется для расчета размеров трубопровода. Увеличение графика или толщины стенки увеличивает механическую прочность трубы, позволяя ей выдерживать большее внутреннее давление.

Графики посадки Alcobra следующие, в порядке увеличения толщины:

  • 10
  • 20
  • 30
  • 40
  • 80

Н.Д. И.Д. Нержавеющая сталь Алюминий
0,405 40 0,068 0,269 T304/T316 6 061
0,405 80 0,095 0,215

Н. Д. Щель # Стена И.Д. Нержавеющая сталь Алюминий
0,54 40 0,088 0,364 T304/T316 60 61
0,54 80 0,119 0,302

Н.Д. Шп. № Стена Внутр. Нержавеющая сталь Алюминий
0,675 40 0,091 0,493 T304/T316 6 061
0,675 80 0,126 0,423

Н.Д. Щ № Стена Внутр. Нержавеющая сталь Алюминий
0,84 40 0,109 0,622 T304/T316 60 61/6063
0,84 80 0,147 0,546 T304/T316 6061

Н. Д. Щель № Стена Внутр. Нержавеющая сталь Алюминий
1,05 40 0,0113 0,824 T304 6061/6 063
1,05 80 0,154 0,742 T304/T316 6061
160 0,218 0,612
XXHY 0,308 0,434

Н.Д. Щель № Стена Внутр. Нержавеющая сталь Алюминий
1,315 0,083 1,149
1,315 0,095 1,125
1,315 10 0,109 1,097
1,315 0,125 1,065
1. 315 40 0.133 1.049 T304/T316 6061/6063 900 40
1,315 80 0,179 0,957 Т304 6061
1,315 XXHY 0,358 0,599

Н.Д. Щель № Стена Внутр. Нержавеющая сталь Алюминий
1,66 5 0,065 1,53
1,66 0,095 1,47
1,66 10 0,109 1,442
1,66 0,125 1,41
1,66 40 0,14 1,38 T304/T316 6061/6063
1,66 80 0,191 1,278 6061
1,66 160 0,25 1,16
1,66 XXHY 0,382 0,896

Н. Д. Щель № Стена Внутр. Нержавеющая сталь Алюминий
1,9 5 0,065 1,774
1,9 10 0,109 1,682
1,9 0,125 1,65
1,9 40 0,145 1,61 T304 6061/6063
1,9 80 0,2 1,5 Т304 6061
1,9 160 0,281 1,338
1,9 XXHY 0,4 1,1

Н.Д. Щель № Стена Внутр. Нержавеющая сталь Алюминий
2,375 5 0,065 2,245
2,375 10 0,109 2,157 T304
2,375 40 0,154 2,067 T304 6061/6063
2,375 80 0,218 1,939 T304/T316 6061
2,375 160 0,343 1,687
2,375 XXHY 0,436 1,5

Н. Д. Щель № Стена Внутр. Нержавеющая сталь Алюминий
2,875 5 0,083 2.709
2,875 10 0,12 2,635
2,875 0,156 2,563
2,875 40 0,203 2,469 T304/T316 6061/6063 900 40
2,875 0,25 2,375
2,875 80 0,276 2,323 Т304 6061
2,875 160 0,375 2,125
2,875 XXHY 0,552 1,771

Н.Д. Щель № Стена Внутр. Нержавеющая сталь Алюминий
3,5 5 0,078 3,344
3,5 10 0,120 3,26 T304
3,5 0,188 3,124
3,5 40 0,216 3,068 T304/T316 6061/6063
3,5 0,281 2,938
3,5 80 0,3 2,9 6061
3,5 160 0,437 2,624
3,5 XXHY 0,6 2,3

Н.Д. Щ № Стена Внутр. Нержавеющая сталь Алюминий
4 5 0,083 3,834
4 10 0,12 3,76 T304
4 40 0,226 3,548 T304/T316 6061/6063
4 0,25 3,5
4 80 0,318 3,364 6061
4 XXHY 0,636 2,728

Н. Д. Щель № Стена Внутр. Нержавеющая сталь Алюминий
4,5 5 0,083 4,334
4,5 10 0,12 4,26 T304
4,5 0,203 4,094
4,5 40 0,237 4,026 T304/T316 6061
4,5 60 0,281 3,938
4,5 0,312 3,876
4,5 80 0,337 3,826 T304 6061
4,5 120 0,438 3,624
4,5 160 0,531 3,438
4,5 XXHY 0,674 3,152

Н. Д. Щель № Стена Внутр. Нержавеющая сталь Алюминий
5,563 5 0,109 5,345
5,563 10 0,134 5,313
5,563 40 0,258 5,047 T304/T316 6061/6063 900 40
5,563 0,312
4,939
5,563 80 0,375
4,813
5,563 120 0,5 4,563
5,563 160 0,625 4,313
5,563 XXHY 0,75 4,06

Н. Д. Щель № Стена Внутр. Нержавеющая сталь Алюминий
6,625 0,094 6,437
6,625 5 0,109 6,407
6,625 10 0,134 6,357
6,625 0,141 6,343
6,625 0,25 6,125
6,625 40 0,28 6,065 T304/T316 6061/6063
6,625 0,344 5,937
6,625 80 0,432 5,761 T304/T316 6061/6063 900 40
6,625 0,5 5,625
6,625 120 0,562 5. 501
6,625 0,625 5,375
6,625 160 0,719 5,187
6,625 XXHY 0,864
4,897
6,625 1,125 4,375

Н.Д. Щель № Стена Внутр. Нержавеющая сталь Алюминий
8,625 5 0,109
8,407
8,625 0,12 8,385
8,625 0,141 8,343
8,625 10 0,148 8,329
8,625 20 0,25
8,125
8,625 30 0,277 8,071
8,625 40 0,322 7,981 6061
8,625 0,375 7,875
8,625 60 0,406 7,813
8,625 0,438 7,749
8,625 80 0,5 7,625
8,625 0,562 7,501
8,625 100 0,593 7,437
8,625 120 0,719 7,187
8,625 140 0,812 7,001
8,625 XXHY 0,875 6,875
8,625 160 0,906 6,813

Н. Д. Sch # Стена В.Д. Нержавеющая сталь Алюминий
10,75 5 0,134 10,48
10,75 10 0,165 10,42
10,75 0,188 10,374
10,75 0,237 10,276
10,75 20 0,25 10,25
10,75 0,279
10,192
10,75 30 0,307 10,136
10,75 40 0,365 10,02
10,75 0,375 10
10,75 60 0,5 9,75
10,75 0,562 9,626
10,75 80 0,593 9,562
10,75 0,625 9,5
10,75 100 0,719 9,312
10,75 0,812
9,126
10,75 120 0,844 9,062
10,75 140/XXHY 1 8,75
10,75 160 1,125 8,5

Н. Д. Щель № Стена Внутр. Нержавеющая сталь Алюминий
12,75 0,172 12,406
12,75 0,219 12,312
12,75 20 0,25 12,25
12,75 30 0,33 12,09
12,75 0,344 12,062
12,75 СТД 0,375 12
12,75 40 0,406 11,938
12,75 XHY 0,5 11,75
12,75 60 0,562 11,626
12,75 80 0,688 11,374
12,75 0,75 11,25
12,75 100 0,84 11,062
12,75 120/XXHY 1 10,75
12,75 140/XXHY 1,125 10,5
12,75 160 1,312
10,126

Н. Д. Щель № Стена Внутр. Нержавеющая сталь Алюминий
14 0,237
13,526
14 10 0,25 13,5
14 0,281 13,438
14 20 0,312 13,376
14 0,344 13,312
14 30 0,375 13,25
14 40 0,438 13,124
14 0,459
13,082
14 XHY 0,5 13
14 60 0,594 12,812
14 80 0,75 12,5
14 0,812 12,376
14 100 0,938 12,124
14 120 1,094 11,812
14 140/XXHY 1,25 11,5
14 160 1.
