Основные правила нанесения размеров на чертежах. ГОСТ 2.307-68
Похожие презентации:
Основы архитектуры и строительных конструкций. Основы проектирования
Конструктивные схемы многоэтажных зданий
Стадии проектирования зданий. Маркировка строительных чертежей (лекция №2)
Правила выполнения архитектурно-строительных чертежей
ЕСКД. Общие правила оформления чертежей. (Лекция 1.1)
задачи на построение (геометрия 7 класс)
Выполненный вариант контрольной работы по разделу “Техническое черчение”. (Приложение 3)
Параллельность в пространстве. (Графическая работа 2)
Строительное черчение. Графическое оформление и чтение строительных чертежей
Правила оформления чертежей ЕСКД. Форматы, масштабы, линии, шрифты
1. Дисциплина Инженерная графика преподаватель ГБПОУ РО РСК Коваленко Л.И.
Основные правилананесения размеров на
чертежах. ГОСТ 2.307-68
Дисциплина
Инженерная графика
преподаватель ГБПОУ РО РСК
Коваленко Л.

Цель урока:
– Сформировать знания о видах размеров, о
правилах, приемах и методах нанесения
размеров;
– Сформировать опыт самостоятельного
преодоления познавательных затруднений ;
– Тренировать умение анализировать,
сравнивать и рассуждать, умения оценивать
свою деятельность, коммуникативные умения
слушать друг друга, высказывать свою точку
зрения, аргументировать её, работать в паре,
группе.
По изображениям на предмете
чертежа судят о его величине и
величине его отдельных частей.
Основанием для этого служат
размерные числа, независимо от того,
в каком масштабе и с какой
точностью выполнены изображения
Правила нанесения размеров на
чертежах установлены ГОСТ 2.307-68
РАЗМЕРЫ
ЛИНЕЙНЫЕ
длинна
толщина
высота
диаметр или радиус
(мм)
УГЛОВЫЕ
величина угла
° (градус)
‘ (мин)
” (сек)
Линейные размеры на чертежах
указывают в миллиметрах без обозначения
единицы измерения.

Размерное число отражает истинную
величину предмета независимо от масштаба
и точности выполнения чертежа.
На чертеже должно быть проставлено
минимальное
число
размеров,
но
достаточное для изготовления и контроля
изделия.
6. Размерные числа пишутся шрифтом 3,5мм сверху над размерной линией, с зазором между числом и линией 1 мм

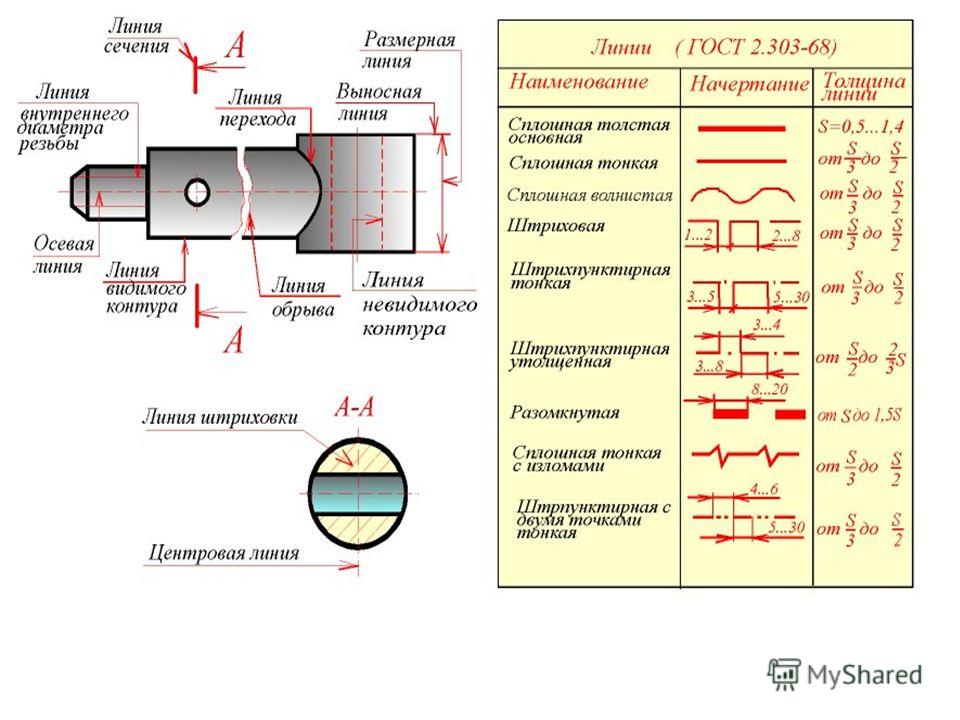

7. Размерная линия проводится сплошной тонкой линией между выносных параллельно отрезку, на расстоянии 10 мм от контура
изображения.Размер ставится над
размерной линией по
направлению размерной
линии,(горизонтально,
вертикально)
ближе к средине.
8. В отдельных случаях размерная линия может проводится не перпендикулярно выносной линии.
Размерная линия ограничивается стрелкой.Размер стрелки:
длинна – 5 мм, разлет – 2мм.

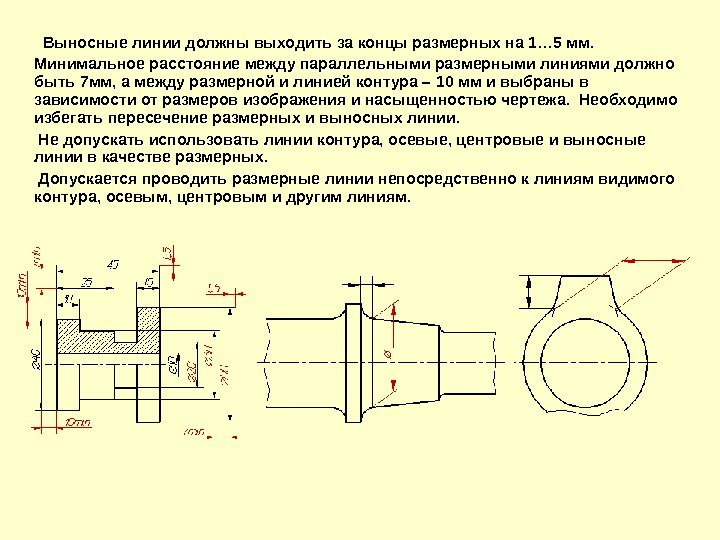

Выносные линии должны выходить за концы
стрелок на 1…5 мм
11. Размерные линии ничем не пересекаются. При нанесении нескольких параллельных размерных линий размерные числа над ними
располагаются в шахматном порядке12.

13. Расстояние от контура детали до первой размерной линии 10 мм, между последующими линиями 7мм
14. Размер угла наносят над размерной линией, которая проводится в виде дуги с центром в вершине угла, а выносные линии –
радиально.15. При различных наклонах размерных линий размерные числа располагают так как показано на рисунке.
16. Если размерная линия будет находиться в зоне, которая на чертеже заштрихована, размерные числа наносят на полках линий выносок
или линии штриховкипрерываются.
17. Если для написания размерного числа мало места над размерной линией, размерное число наносят по одному из вариантов ,на
рисунке.При недостатке места для стрелок
размерную линию продляют и стрелки
ставят по внешнему контуру.
19. На размерных линиях расположенных цепочкой, стрелки можно заменить засечками выполненными под углом 45° длинной до 4мм или
точками.
Варианты нанесения размеров для
окружностей.
22. Перед размерным числом радиуса всегда ставится знак в виде буквы R.
Размеры следует распределятьравномерно по всему изображению.
Размерные линии ничем не
пересекаются.
Размерные линии не рекомендуют
проставлять к линиям невидимого
контура.
Один и тот же размер не проставляется
дважды.
Все размеры пишутся шрифтом 3,5.
Одинаковые отверстия указывают – один раз.
25. С целью упрощения ряда изображений создания удобств для чтения чертежей, стандарт предусматривает условные обозначения, в виде
букв латинскогоалфавита и графических знаков. На
чертежах применяются знаки и буквы для
обозначения диаметра и радиуса, длины дуги
и квадрата, уклона и конусности, сферы,
толщины и длины детали.
26. Перед размерным числом диаметра ставится знак, показанный на рисунке.
27. При простановки размеров квадрата применяют соответствующий знак.
28.

29. Толщину плоских деталей обозначают буквой S, длину предмета указывают буквой L.
30. Фаски на чертежах наносят двумя линейными размерами или одним линейным и одним угловым.
31. В том случае, если угол наклона образующей конуса равен 45°,применяют упрощенное обозначение фаски, когда размерная линия
проводится параллельно оси конуса.32. Актуализация полученных знаний
Нанесение размеровАктуализация полученных знаний
10
35
15
35
14
8
40
36
20
40
ИСПРАВЬ ОШИБКИ
12
Домашнее задание:
Перечертить прокладку и пластину, определяя
размеры по клеткам. Сторона клетки 5 мм.
Образец нанесения размеров
Спасибо за внимание
English Русский Правила

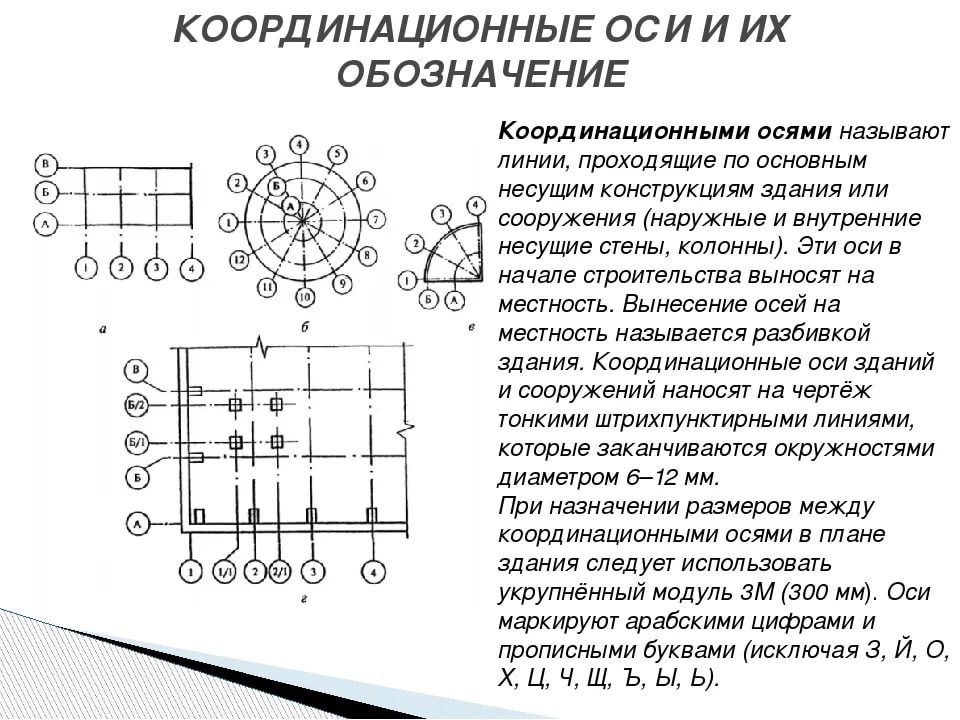

Нанесение размеров на планах зданий
В современной архитектуре и строительстве под планами понимаются изображения, получаемые в результате рассечения здания условной горизонтальной плоскостью, проходящей на выбранном уровне.
Планы зданий необходимы для того, чтобы у всех, кто их изучает, сложилось представление о том, какую именно форму имеет строение, каким образом его помещения располагаются друг относительно друга. Согласно действующим правилам составления этих документов, на них указываются дверные и оконные проемы, расположение капитальных стен и перегородок, сантехническое оборудование, встроенные шкафы и т.п.
При составлении планов этажей общественных и жилых зданий в некоторых случаях указывается то, как в помещениях располагается мебель и прочее оборудование. Что касается планов зданий промышленного назначения, то на них зачастую указывается размещение такого имеющегося технологического оборудования, которое напрямую влияет на конструктивное решение самого сооружения. Для вычерчивания всех контуров оборудования используется выбранный масштаб, а производится эта процедура с использованием тонких линий. В экспликации указывается наименование оборудования, причем делается это таким образом, чтобы номера позиций строго соответствовали тем, что обозначены непосредственно на плане.
Нанесение размеров на плане жилого дома
Согласно стандартным требованиям составления планов зданий на них должны быть проставлены размеры, дающие представление о том, какую именно величину имеют все помещения, а также о габаритах конструктивных элементов сооружений. На строительных чертежах все размеры должны наноситься в строгом соответствии с ГОСТ 2.307 – 68, а также с учетом положений и требований, содержащихся в ГОСТ Р 21.1501 – 92. Для проведения выносных и размерных линий используется сплошные тонкие линии.
То, как расположены на плане здания все его конструктивные элементы, определяется их местоположением относительно координационных осей.
При составлении планов зданий размерные линии рекомендуется наносить таким образом, чтобы они располагались вне контуров самого изображения.
Для того чтобы ограничить размерные линии в тех местах, где они пересекаются с выносными, центровыми, осевыми линиями и линиями контуров используются так называемые «засечки». Они представляют собой короткие штрихи, которые проводятся основной линией под углом
45°
с наклоном вправо относительно размерной линии стрелки. Такое их изображение используется при указании размеров углов, радиусов и диаметров, а также расстояний от общей базы. В тех случаях, когда на размерных линиях, которые располагаются цепочкой, для проставления засечек оказывается недостаточно места, их можно заменить точками.
Нанесение размеров на плане производственного здания
На чертежах и планах зданий все размеры указываются в миллиметрах, причем после числовых их значений аббревиатура «мм
» не проставляется. В тех случаях, когда для обозначения размеров установлены другие единицы измерения (например, метры или сантиметры), то их обозначения (соответственно, «м
» или «см
») указываются, или же соответствующая информация приводится в технических требованиях.

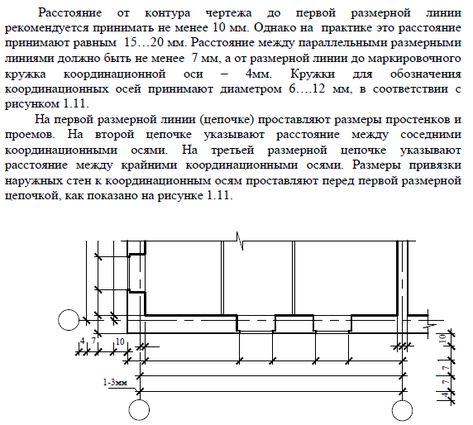

Внешние размерные линии на планах зданий (чаще всего – слева и снизу) проводятся в количестве от одной до четырех штук, причем минимальное расстояние между ними должно составлять 7
миллиметров. Расстояние первой из них до контура плана должно быть не менее
10
миллиметров, а предназначается она для нанесения размеров дверных и оконных проемов, а также расположенных между ними простенков. Вторая размерная линия используется для указания размеров между смежными осями, а третья – между крайними осями. Такие элементы, как самые близкие к координационным осям простенки, своими размерами привязываются от граней до осей.
Что касается внутренних размеров помещений, толщины внутренних стен и перегородок, то их значения проставляются на внутренних размерных линиях, которые проводятся на расстоянии от 8
до 10
миллиметров от перегородки или стены. Проставление площадей отдельных помещений производится в квадратных метрах с двумя десятичными знаками.
Размеры и масса прецизионных бесшовных труб по ГОСТу (размеры соответствуют и другим стандартам) –
Снаружи | Толщина стенки [мм] | |||||||||||||||||||||||||
диаметр | 0,5 | 1,0 | 7 1,580006 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 10,0 | ||||||||||||
[mm] | Tube weight [kg/m] | |||||||||||||||||||||||||
4 | 0,043 | 0,074 | . | |||||||||||||||||||||||
6 | 0,068 | 0,123 | 0,166 | 0,197 | ||||||||||||||||||||||
8 | 0,093 | 0,173 | 0,240 | 0,240 | 0006 0,296 | 0,339 | 0,370 | |||||||||||||||||||
10 | 0,117 | 0,222 | 0,314 | 0,395 | 0,462 | 0,518 | ||||||||||||||||||||
0,142 | 0,271 | 0,388 | 0,493 | 0,586 | 0,666 | 0,734 | 0,789 | |||||||||||||||||||
14 | 0,166 | 0,321 | 0,462 | 0,462 | 0006 0,592 | 0,709 | 0,814 | 0,906 | 0,986 | 1,054 | ||||||||||||||||
15 | 0,179 | 0,345 | 0,499 | 0,641 | 0,771 | 0,888 | 0,993 | 1,085 | 1,165 | |||||||||||||||||
16 | 0,191 | 0,370 | 0,536 | 0,691 | 0,832 | 0,962 | 1,079 | 1,184 | 1 276 | 9000 | 9000 | 9000 | 9000 | 90000145 | ||||||||||||
18 | 0,216 | 0,419 | 0,610 | 0,789 | 0,956 | 1,110 | 1,252 | 1,381 | 1,498 | |||||||||||||||||
20 | 0,240 | 0,240 0010 | 0,469 | 0,684 | 0,888 | 1,079 | 1,258 | 1,424 | 1,578 | 1,720 | 1,850 | 2,071 | ||||||||||||||
22 | 0 518 | 0,758 | 0,758 | 0006 0,986 | 1,202 | 1,406 | 1,597 | 1,777 | 1,942 | 2,096 | 2,367 | |||||||||||||||
24 | 0,567 | 0,832 | 1 085 | 1,326 | 1,554 9 0009 | 1,769 | 1,973 | 2,164 | 2,343 | 2,663 | ||||||||||||||||
25 | 0,592 | 0,869 | 1 134 | 1,387 | 1 628 | 1 856 | 2 072 | 2 072 | 2 072 | 01372,446 | 2,811 | |||||||||||||||
28 | 0,666 | 0,980 | 1,282 | 1,572 | 1 850 | 2115 | 2 368 | 2,608 | 2 836 | 3 2555 936 | 3 255 999 0009 | |||||||||||||||
30 | 0,715 | 1,054 | 1,381 | 1,695 | 1,988 | 2,287 | 2,565 | 2 830 | 3 083 | 3 551 | ||||||||||||||||
| 0008 | 0,764 | 1,128 | 1,480 | 1,819 | 2,146 | 2,460 | 2,762 | 3,052 | 3,329 | 3 847 | 4,316 | ||||||||||||||
35 | 0 838 | 0 838 | 0,838 | 0,838 0010 | 1,239 | 1,628 | 2,004 | 2,367 | 2,719 | 3,058 | 3,385 | 3,699 | 4,291 | 4,834 | ||||||||||||
36 | 0,863 | 1 276 | 1,677 | 1,677 0009 | 2,065 | 2,441 | 2,805 | 3,157 | 3,496 | 3,822 | 4,439 | |||||||||||||||
38 | 0,912 | 1,350 | 1 766 | 2,189 | 2 589 | 2 589 | 2 589 | 2 589 | 2 589 | 2 589 | 01373,354 | 3,718 | 4,069 | 4,735 | 5,352 | 5,919 | ||||||||||
40 | 0,962 | 1 424 | 1 874 | 2,312 | 2 737 | 3150 0010 | 3,551 | 3,940 | 4,316 | 5,031 | 5,697 | 6,313 | ||||||||||||||
42 | 1,498 | 1,973 | 2 435 | 2 885 | 3,323 | 3 749 | 4162 3 749 | 4162 9000 9000 | 4162 9000 0009 | 4,562 | 5,327 | 6,042 | 6,708 | |||||||||||||
46 | 1,646 | 2,170 | 2,682 | 3 181 | 3 668 | 4,143 | 4,605 | 5 055 | 5 055 | 0006 5,919 | 6,733 | 7,497 | ||||||||||||||
48 | 1,720 | 2,269 | 2,805 | 3,329 | 3,841 | 4,340 | 4 827 | 5 302 | 6,215 | 7. | 0107,892 | 8,656 | 9,371 | |||||||||||||
50 | 1,794 | 2,368 | 2,929 | 3,477 | 4,014 | 4,538 | 5,049 | 5,549 | 6,511 | 7,423 | 8,286 | 9,100 | 9,865 | |||||||||||||
52 | 1,868 | 2,466 | 3,052 | 3,625 | 4,188 | 4 735 | 5,271 | 5 795 | 6 807 | 7,768 9.![]() | 7,768 010 | 8,681 | 9,544 | 10,36 | ||||||||||||
55 | 1,979 | 2,614 | 3,237 | 3,847 | 4,445 | 5 031 | 5,604 | 6,165 | 7,250 | 8 286 9009 | 9,286 9000 | 9,286999 9000 | 9,28999 | 9006 | 7,250 | 7,250 | 9,273 | 10,21 | 11,10 | |||||||
58 | 2,090 | 2,762 | 3,422 | 4,069 | 4,704 | 5,327 | 5,937 | 6,535 | 7,694 | 8,804 | 9,865 | 10,88 | 11,84 | |||||||||||||
60 | 2,164 | 2,861 | 3,545 | 4,217 | 4,877 | 5,524 | 6,159 | 6,782 | 7,990 | 9,149 | 10,26 | 11,32 | 12,33 | |||||||||||||
62 | 2,238 | 2,959 | 3,668 | 4,365 | 5,049 | 5,721 | 6,381 | 7,028 | 8,286 | 9,495 | 10,65 | 11,76 | 12,82 | |||||||||||||
65 | 2,349 | 3,107 | 3,853 | 4 587 | 5 308 | 6 017 | 6,714 | 7,398 | 9000 9000 | 911,25 | 12,43 | 13,56 | ||||||||||||||
70 | 2,534 | 3,354 | 4,162 | 4,957 | 5,740 | 6,511 | 7,269 | 8,015 | 9,470 | 10,88 | 12,23 | 13,54 | 14,80 | |||||||||||||
75 | 3,601 | 4,470 | 5,327 | 6,172 | 7,004 | 7,824 | 8,632 | 10,21 | 11,74 | 13,22 | 14,65 | 16,03 | ||||||||||||||
80 | 3,874 | 4,778 | 5,697 | 6,603 | 7,497 | 8,379 | 9,248 | 10,95 | 12,60 | 14,21 | 15,76 | 17,26 | ||||||||||||||
85 | 4,094 | 5,086 | 6,067 | 7,035 | 7,990 | 8,934 | 9 865 | 11,69 | 13 47 | 15,19 | 16,87 | 9014 50 16,87 | 9000 18,50 9509 16,87 | 18 50 | 70141 | |||||||||||
90 | 4,340 | 5,395 | 6,437 | 7,466 | 8,484 | 9,489 | 10,48 | 12,43 | 14,33 | 16,18 | 17,98 | 19,73 | 19,73 | 0 | 19,73 | 0 | 19,73 | 700054,834 | 6,011 | 7,176 | 8,329 | 9,470 | 10,60 | 11,71 | 13,91 | 16,06 | 18,15 | 20,209 | 22,20 |
11000 | ||||||||||||||||||||||||||
11000 9000 | ||||||||||||||||||||||||||
11000 | ||||||||||||||||||||||||||
6,628 | 7,916 | 9,193 | 10,46 | 11,71 | 12,95 | 15,39 | 17,78 | 20,12 | 22,42 | 24,66 | ||||||||||||||||
5 5 | 0006 8,656 | 10,06 | 11,44 | 12,82 | 14,18 | 16,87 | 19,51 | 22, 10 | 24,64 | 27,13 | ||||||||||||||||
Заявление об обработке персональных данных | Политика в отношении файлов cookie
Copyright © Železiarne Podbrezová, a. s. 2022, все права защищены Веб-дизайн и хостинг ŽP Informatika s.r.o.. Декларация о доступности
[PDF] Drawing and Dimensioning Standards.ppt — Vanier Tech Ed
1 февраля 2018 г. | Автор: Аноним | Категория: Инженерия и технологии, Машиностроение
Стандарты черчения и нанесения размеров Имя инструктора Номер курса
Planchard Copyright 2012
Стандарты черчения Для того, чтобы размеры чертежей были понятны людям, мы должны следовать различным стандартам черчения размеров. Ниже приведены некоторые из них:
Planchard Copyright 2012
Учреждения по составлению стандартов ANSI – Американский национальный институт стандартов Этот институт разрабатывает технические стандарты для Северной Америки ISO – Международная организация по стандартизации – это всемирная организация, которая разрабатывает технические стандарты примерно в 100 странах-участницах.
Planchard Copyright 2012
Учреждения по составлению стандартов DIN – Немецкий институт стандартов – Немецкий институт стандартов разработал множество стандартов, используемых во всем мире, таких как стандарты для фотопленки. JIS — Японский промышленный стандарт — создан после Второй мировой войны для японских стандартов.
Planchard Copyright 2012
Учреждения по разработке стандартов BSI — Британский институт стандартов — национальная организация по стандартизации Великобритании и влиятельный член ISO. ГОСТ – Государственные стандарты Государственные стандарты охватывают более 20 отраслей, включая нефтяную, химическую, горнодобывающую и минерально-сырьевую промышленность, энергетическое и электротехническое оборудование и нефтегазовую продукцию. Этот свод стандартов был принят Содружеством Независимых Государств (СНГ) и находится в ведении Евроазиатского совета по стандартизации, метрологии и сертификации (EASC).
Planchard Copyright 2012
Учреждения по разработке стандартов GB — Guojia Biaozhun, Стандарты — набор обязательных и рекомендуемых стандартов, регулируемых SAC (Управление по стандартизации Китая). Каждый стандарт GB имеет номер стандарта GB, за которым следует год выпуска.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры Нанесение размеров: это процесс определения размера, формы и расположения геометрических элементов и компонентов на инженерном чертеже. В чертежах используются два основных типа размеров: Размерные размеры – размер отверстий и размер элементов. Размеры расположения – расположение отверстий.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры
Размер на чертеже состоит из следующих элементов: размерной стрелки, размерной линии, значения размера и выносной линии. Planchard Copyright 2012
Стандарты черчения ANSI Размеры
Стрелки используются для окончания размерных линий. Точки стрелок на линии выноски должны соприкасаться с характерной линией. Стандартное соотношение размеров всех стрелок на механических чертежах составляет ~2,5:1 (длина к ширине). Planchard Copyright 2012
Чертежные стандарты ANSI Выносная линия размеров — вытягивается из вида для обозначения ребер, на которые ссылается размерная линия. Вставьте пробел, чтобы люди не путались между Характерной линией и выносной линией (стандарт ANSI).
Двойные размеры – Основные блоки – IPS; Вторичные единицы (MMGS).
Planchard Copyright 2012
Стандарты черчения ANSI Размеры
Помните: размер положения определяет расположение отверстий или других элементов детали. Размерный размер включает радиус, диаметр, длину, ширину, толщину и т. д. Planchard Copyright 2012
Чертежные стандарты ANSI Размеры Размер на выноске — это линия выноски, используемая для указания диаметра или радиуса.
Линейный размер — это размер, расположенный горизонтально или вертикально по отношению к плоскости размеров. Planchard Copyright 2012
Стандарты черчения ANSI Размеры Размер дуги всегда определяется ее радиусом. Стандарты ANSI требуют, чтобы перед размером радиуса стояла буква (символ) R, как показано на рисунке.
Угловой размер используется для указания количества градусов между двумя линиями.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры
Точка или центр дуги или окружности обычно измеряется двумя обработанными поверхностями. Метод определения центра предпочтительнее углового измерения. Как показано, центр окружности и дуги можно легко найти, разметив вертикальные и горизонтальные осевые линии на обработанных поверхностях. Planchard Copyright 2012
Стандарты чертежей ANSI Размеры
Если несколько отверстий должны быть расположены на равном расстоянии друг от друга по окружности, то точное расположение первого отверстия определяется размером положения. Чтобы найти оставшиеся отверстия, за размером расположения следует 1.) диаметр отверстий, 2.) количество отверстий и 3.) затем обозначение EQUALLY SPACED или «EQ SP», как показано на рисунке. Planchard Copyright 2012
Стандарты чертежей ANSI Размеры
Отверстия часто имеют размеры по отношению друг к другу и к готовой поверхности. Размеры обычно даются в таких случаях в зависимости от формы отверстий, то есть квадратной, круглой или вытянутой. Предпочтительный способ размещения этих размеров, как показано на рисунке. Planchard Copyright 2012
Стандарты черчения ANSI Размеры •
Существует два основных типа систем размеров, используемых при создании деталей и чертежей – –
США (IPS) Метрическая система (MMGS)
* Стандарты размеров основаны на ASME Y14. 5-2009.
Planchard Copyright 2012
Стандарты чертежей ANSI Размеры •
В системе США используется десятичное значение в дюймах. Когда используется десятичная дюймовая система, ноль не используется слева от десятичной точки для значений менее одного дюйма, а нули в конце используются, как показано на рисунке. Ведущий ноль
Нуль в конце
Planchard Copyright 2012
Стандарты составления ANSI Размеры • Метрическая система обычно выражается в миллиметрах и округляется до ближайшего целого числа. Как показано, нулей в конце нет. Ведущий ноль
Конечный нуль
Planchard Copyright 2012
Чертежные стандарты ANSI Размеры
Рабочие чертежи обычно рисуются со всеми размерами в США или со всеми метрическими размерами. Иногда для изготовления объекта требуется как американская, так и метрическая система измерения. Может потребоваться двойное измерение. Необязательные вторичные единицы обычно отображаются в квадратных скобках [ ].
Planchard Copyright 2012
Стандарты черчения ANSI Размеры Размеры отверстий используются для обозначения информации о просверленных отверстиях с помощью изогнутой линии выноски, как показано на рисунке.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры Размеры отверстий используются для обозначения информации о просверленных отверстиях с помощью изогнутой линии выноски, как показано на рисунке.
Planchard Copyright 2012
Стандарты чертежей ANSI Размеры
Размещение линейных размеров — порядок предпочтения. Если на чертежном виде недостаточно места между выносными линиями для размещения либо значения размера, либо размерных линий, расположите внешние выносные линии, как показано на рисунке.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры • Линейное проставление размеров — простановка размеров по ординатам также известна как простановка размеров от базы или простановка базовых линий — используется, когда расположение элементов должно контролироваться из общей опорной точки или плоскости. – Базовые размеры гарантируют, что допуски при производстве не складываются.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры • Линейное проставление размеров – простановка размеров от элемента к элементу называется цепным простановкой размеров. Цепное измерение обычно используется и легко вставляется.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры • Линейные размеры – цепочки размеров следует использовать только в том случае, если накопление допусков не повлияет на функцию объекта. – Посмотрите два примера!
Planchard Copyright 2012
Стандарты черчения ANSI Размеры • Контрольный список размеров Каждый размер должен быть написан четко и иметь только один способ интерпретации. Элемент должен быть измерен только один раз. Размеры и выносные линии не должны пересекаться. Каждая функция должна иметь размеры. Размеры элементов или поверхностей должны быть выполнены с логической точкой отсчета.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры • Контрольный список размеров Элементы размеров на виде должны четко показывать его истинную форму.
