Профили алюминиевые: все стандарты

Прессованные алюминиевые профили

Часто алюминиевыми профилями называют все «длинномерные» изделия с постоянным поперечным сечением, которые изготавливают методом горячего прессования. Причем как из алюминия, так и из алюминиевых сплавов. Между тем, стандарты различают несколько видов прессованной алюминиевой продукции:

  • профили,
  • прутки — круглые, квадратные, прямоугольные, шестигранные
  • трубы — конструкционные («портхол») и бесшовные
  • полосы и шины.

Форма и размеры стандартных профилей

Стандарты с ГОСТ 13616 по ГОСТ 13624, ГОСТ 13737, ГОСТ 13738, ГОСТ 17575 и ГОСТ 17576 задают форму и размеры стандартных профилей (алюминиевых, а также магниевых) различных сечений:

  • уголковых,
  • швеллерных,
  • трапецевидных,
  • тавровых,
  • двутавровых,
  • полосообразных,
  • зетовых.

Прессованные трубы из алюминия и алюминиевых сплавов изготавливают по ГОСТ 18482-79, а прутки – по ГОСТ 21488-97. Интересно, что к пруткам относятся круглые  «монстры» диаметром 400 мм и квадратные — со вписанной окружностью 200 мм. Называть их «прутками», как этого требует стандарты, язык не у всех поворачивается, поэтому, например, большие круглые прутки часто называют «кругами». По форме своего поперечного сечения большинство применяемых алюминиевых профилей не относятся к стандартным, а разрабатываются под конкретное конструкторское решение. Форму и размеры поперечных сечений таких нестандартных алюминиевых профилей и труб согласовывают между изготовителем и потребителем. Их называют также специальными алюминиевыми профилями.

Алюминиевые профили по ГОСТ 8617-81

Требования к предельным отклонениям размеров и формы алюминиевых профилей общего назначения и их механическим свойствам задает ГОСТ 8617-81. Он распространяется на профили из алюминия и алюминиевых сплавов по ГОСТ 4784-97 и ГОСТ 1131-76:

  • марок алюминия АД0, АД1, АДС, АД;
  • сплавов системы Al-Mn: АМц, АМцС;
  • сплавов системы Al-Cu: Д1, Д16, АК4 и АК6;
  • сплавов системы Al-Mg-Si: АД31, АД33, АД35 и АВ;
  • сплавов системы Al-Mg:  АМг2, АМг3, АМг3С, АМг5 и АМг6;
  • сплавов системы Al-Zn: 1915, 1925, В95.

Алюминиевые профили по ГОСТ 22233

ГОСТ 22233: редакции 2001 и 1993

Алюминиевые профили для ограждающих алюминиевых конструкций (например, окон, дверей, фасадных конструкций) требуют большей точности формы и размеров, а также отличаются небольшой толщиной стенок и полок. Поэтому они изготавливаются из сплава АД31 по ГОСТ 4784-97. Требования к алюминиевым профилям в России и большинстве других стран СНГ определяет ГОСТ 22233-2001, а в Украине – предыдущая его версия — ДСТУ Б В.2.6-3-95 (ГОСТ 22233-93), который предусматривает изготовление профилей также и из алюминиевого сплава 1915, что в настоящее время практически не применяется. Из ГОСТ 22233-2001 этот сплав исключен и в него дополнительно введены международные аналоги сплава АД31 – сплавы 6060 и 6063.

Алюминиевый сплав АД31 в ГОСТ 22233-2001

Кроме того, в отличие от редакции 1993 года ГОСТ 22233-2001 «отвязывает» алюминиевый сплав АД31 от его «родного» стандарта ГОСТ 4784-97 и сам определяет химический состав «своего» сплава АД31, который значительно отличается от того, что прописан в ГОСТ 4784-97 (с поправками 2000 года).

Состояния алюминиевых профилей: Т4, Т6, Т64, Т66

В отличие от ГОСТ 8617-81 и в дополнение к предыдущей версии ГОСТ 22233-93 в последнюю версию ГОСТ 22233-2001 введены изменения в применяемые состояния алюминиевых профилей:

  • для состояния «закаленное и естественно состаренное» в дополнение к «старому» обозначению Т добавлено альтернативное международное обозначение Т4;
  • для состояния «закаленное и искусственно состаренное» в дополнение к «старому» обозначению Т1 добавлено альтернативные  международные варианты Т6 и Т64;
  • введено новое (международное) обозначение состояние «закаленное и искусственно состаренное повышенной прочности» с вариантами обозначений: модифицированными «старыми» Т1(22) и Т1(25), а также новым (международным) Т66.

Согласно EN 515 cостояние Т64 – это закалка и затем искусственное старение до недостаренного состояния (между Т6 и Т61) для улучшения формуемости профилей, например, гибки. Состояние Т66 – закалка и затем искусственное старение – уровень механических свойств выше, чем для Т6 за счет специального контроля процесса изготовления.

«Холодные» и «теплые» оконные алюминиевые профили

ГОСТ 22233-2001 в отличие от всех известных стандартов на алюминиевые профили объединяет требования и к чисто прессованным алюминиевым профилям («холодным»), и комбинированным профилям – так называемым «теплым» профилям. Комбинированные профили предназначены для изготовления утепленных светопрозрачных ограждающих конструкций, например, теплых алюминиевых окон. Такой профиль состоит из двух алюминиевых профилей, наружного и внутреннего, которые соединены по всей длине двумя, реже одной, термоизоляционными так называемыми термовставками.  В Украине работают два раздельных стандарта: ДСТУ Б В.2.6-3-95 (ГОСТ 22233-93) – для алюминиевых профилей и ДСТУ Б В.2.6-30:2006 – для комбинированных профилей.

Алюминиевые профили по EN 755 и EN 12020

В странах Европейского Союза уже с начала 2000-х действует европейский стандарт EN 755 на прессованные алюминиевые профили, прутки и трубы общего назначения, который состоит из 9 частей. Химический состав всех прессованных изделий задает стандарт EN 573, а обозначения состояний материала алюминия и алюминиевых сплавов – EN 515. Профили с повышенной точностью размеров – прецизионные – производят по EN 12020. Таким образом, формально, не углубляясь в детали, стандарт EN 755 соответствует нашему ГОСТ 8617, стандарт EN 12020 — ГОСТ 22233.

DIN 1748, DIN 17615 и DIN 1725 — прощайте!


Заметим, что еще в 2001 году стандарты EN 755-9, EN 12020-2 и EN 573-3 заменили все аналогичные национальные  стандарты в странах Европейского Союза, в том числе и знаменитые немецкие стандарты DIN 1748-4, DIN 17615-3 и DIN 1725-1. Надо сказать, что эти «старые» стандарты DIN как раз и легли в основу этих новых EN.

Забавно, что до сих пор — 15 лет спустя — сайты некоторых предприятий все еще по инерции декларируют о соответствии своих алюминиевых профилей этим несуществующим немецким стандартам.

Алюминиевые профили по ANSI h45.2

Американские требования к предельным отклонениям размеров и формы прессованных алюминиевых изделий – профилей, труб, прутков — задает стандарт ANSI Н35.2, который разработан и курируется американской Алюминиевой Ассоциацией (АА). Эта отраслевая организация алюминиевой промышленности регулярно публикует сборники — именно, сборники — с требованиями стандартов к различным видам алюминиевой продукции, например, «Aluminum Data and Standards» — для всего алюминиевого «проката».

aluminium-guide.ru

Алюминиевый профиль размеры: толщина, ширина, вес алюминиевого профиля

Размеры алюминиевого профиля

В последние годы все чаще можно увидеть, как традиционные строительные и отделочные процессы, требующие использования красок, штукатурных и цементирующих составов, заменяются каркасными технологиями, в основе которых лежит применение алюминиевых профилей. Если составить список сфер, где на сегодняшний день применяются подобные технологии, то он окажется весьма внушительным. Среди наиболее известных примеров входные группы и оконные системы, подвесные и натяжные потолки, стеновые панели.

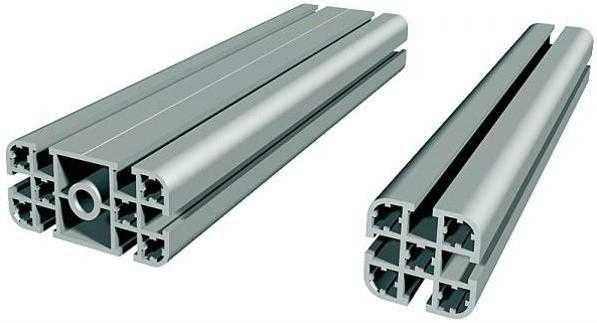

На современном рынке можно найти алюминиевый профиль, размеры которого будут идеально соответствовать Вашим потребностям. А все потому, что из алюминия можно изготовить профили любых необходимых размеров и требуемых форм сечений. Довольно часто профили изготавливают из сплавов алюминия с магнием, медью и цинком, что обеспечивает их высокую прочность.

Вес алюминиевого профиля зависит от его предназначения. К примеру в строительстве каркасные конструкции довольно часто собираются из систем профилей, которые специально были разработаны для подобных целей. В особенности это касается работы с перегородками. И профили в данном случае имеют гораздо большие размеры, чем при работе с теми же оконными системами или мебелью. Алюминиевые профили для перегородок необходимы для того, чтобы разбить пространство на зоны, а тем самым создать удобный и функциональный интерьер.

Толщина алюминиевого профиля в свою очередь зависит от уровня нагрузки, который на него будет оказываться в процессе эксплуатации. Обычно мастера, занимающиеся монтажом тех или иных элементов интерьера заранее знают, какой именно профиль им понадобится. Так что, если на Вас легла ответственность закупки материалов, то обязательно посоветуйтесь со специалистами, которые будут выполнять все работы.

Важно отметить, что системы профилей очень удобны тем, что позволяют из секций стандартных размеров максимально быстро собирать конструкции разных конфигураций и размеров. Напомним, что самая простая секция перегородки представляет собой жесткий каркас, при помощи которого можно закрепить одно или два текла, или же установить непрозрачные панели из ДСП, МДФ, пластика, шпона дерева, гипсокартона.

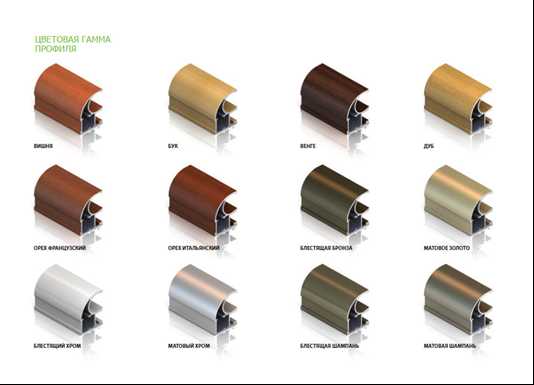

Ширина алюминиевого профиля бывает различной, так же как и цветовые решения. Конечно, наиболее часто встречают образцы белого и серебристого цвета, но при желании можно найти практически любой желаемый оттенок.

www.alumvpk.ru

Алюминиевые профили: толщина стенки

Экструзия — это пластическое течение

Экструзия — прессование — является процессом пластического течения, при котором скорость течения материала через выходное отверстие должно быть одинаковым во всех точках поперечного сечения прессуемого профиля. Технологическое окно прессования задается несколькими факторами, одним из которых является толщина стенки профиля. К другим факторам, которые влияют на процесс прессования, относятся алюминиевый сплав, коэффициент вытяжки (отношение площади поперечного сечения профиля к поперечной площади заготовки).

Факторы для минимальной толщины стенки

Выделение тепла

Выделение тепла является ключевым фактором. Проталкивание алюминия через матрицу приводит к выделению тепла. Чем больше степень формовки (степень деформации, коэффициент вытяжки и т. п.), тем больше тепла выделяется. Высокая температура создает проблемы для качества поверхности профиля в виде задиров и трещин.

Допуски

Допуски сильно зависят от толщины стенки. Если толщина стенки слишком мала, то очень трудно обеспечить необходимые параметры течения металла и, следовательно, малые допуски.

Сплав

Тип сплава очень сильно влияет на минимально достижимую толщину стенки. Сплавы с высоким содержанием легирующих элементов тяжелее прессовать, чем сплавы с низким содержанием легирующих элементов и  поэтому они требуют более толстых стенок.

Сложность поперечного сечения

В общем случае легче получить тонкие стенки на простых профилях, по сравнению со сложными профилями. В полых профилях с несколькими каналами может быть очень трудно заполнить металлом полости между оправками. Это, в свою очередь, может вызвать повышенные допуски на такие стенки.

Меньше профиль — тоньше стенки

Легче получить тонкую стенку на малом профиле, чем на большом.

Удельное давление пресса

Пресс с высоким удельным давлением (отношение между усилием пресса и площадью поперечного сечения контейнера) является обычно более подходящим для прессования профилей с тонкими стенками.

Минимальная толщина стенки профилей из сплавов 6ххх

Основные параметры

Основными параметрами, которые контролируют минимальную толщину стенки при прессовании алюминиевых профилей из сплавов серии 6ххх, являются следующие:

  • Усилие прессования.
  • Максимальная скорость прессования на выходе из матрицы.
  • Более сложная конструкция матрицы и более сложное ее изготовление.
  • Геометрические допуски на толщину стенки.
  • Стабильность геометрических допусков в ходе всего процесса прессования.

Кроме технологических ограничений, указанных выше, существует очень важный экономический аспект, который необходимо принимать во внимание. Большинство прессованных алюминиевых профилей продают «по весу» и производство тонкостенных профилей может быть не так выгодно.

Допуски на толщину стенки алюминиевых профилей

Стандарты на алюминиевые профили разрешают определенные отклонения размеров профилей – выше и ниже номинальных значений. Обычно, чем больше номинальный размер, тем больше на него допуски. Для понимания этой проблемы удобно рассмотреть минимальную толщину стенки прессованных алюминиевых профилей.

На рисунке 1 показана зависимость минимальной толщины стенки для сплава 6063, а также более прочного и труднее прессуемого сплава 6061 (АД33). Видно, что с повышением прочности сплава минимальная толщина стенки возрастает.

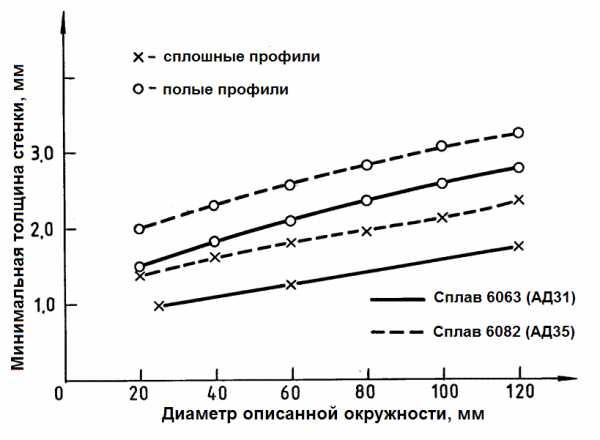

Рисунок 1 – Минимально достижимая толщина стенки промышленных   алюминиевых профилей из сплавов 6063 (АД31) и 6061(АД33) .

Закономерность изменения допусков на толщину стенки в зависимости от ее толщины показана на рисунке 2. Профили с допусками по толщине стенки ± 0,1 мм очень трудно прессовать в условиях промышленного производства.

Допуски на толщину стенки

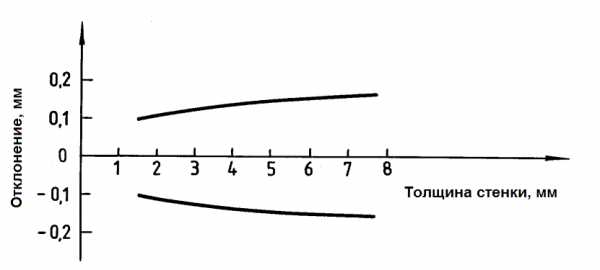

Рисунок 2 – Допуски на толщину стенки в зависимости от ее толщины

Серьезной задачей является достижение стабильности размеров и повторяемости при прессовании тонкостенных алюминиевых профилей. Особенно это относится к полым профилям с большими полостями. Большие полости и различия в толщинах стенок представляют собой трудную задачу обеспечения равномерности течения металла через матрицу.

Прессование тонкостенных алюминиевых профилей

Теоретические и промышленные экспериментальные данные по прессованию тонкостенных алюминиевых профилей дают основания для следующих выводов и обобщений:

  • Основным ограничивающим фактором для прессования тонкостенных профилей является недостаток геометрической стабильности в ходе прессования. Нижний предел для толщины стенки оценивается на уровне 0,6 мм.
  • Для прессования тонкостенных профилей требуется более высокой усилие прессования, чем для обычного профиля с таким же отношением прессования (вытяжкой).
  • В случае прессования тонкостенных профилей практически невозможно достичь геометрических допусков по толщине стенки лучше 10 %.
  • Для успешного промышленного прессования тонкостенных профилей критическими условиями являются конструкция матрицы и методы ее изготовления.

Источник: Aluminum Extrusion Technology Seminar, 2000.

aluminium-guide.ru

Что такое алюминиевые профили?

Алюминиевый профиль — это почти всегда прессованный алюминиевый профиль. Значительно реже применяются другие виды алюминиевых профилей, например, гнутые и катаные.

Алюминиевый профиль: функция

Каждый алюминиевый профиль имеет свое назначение, свои свойства и характеристики. Если это просто декоративный элемент, главное назначение которого – быть красивым, радовать глаз, то основная его характеристика – хорошее качество поверхности, однородный цвет его декоративного покрытия, порошкового или анодного.

Если для алюминиевого профиля задано, например – матовое бесцветное анодное покрытие, то оно должно быть действительно матовым. Эта самая «матовость» должна быть совершенно однородной при взгляде с заданного расстояния и под заданным углом, без видимых полос и других визуальных неоднородностей поверхности. Чтобы обеспечить все это, необходимо применить алюминиевый сплав с особым химическим составом, особую технологию его изготовления и особую технологию обработки его поверхности.

Алюминиевый профиль: назначение

Алюминиевые профили, как элементы несущих строительных или других конструкций, требуют особого внимания к их механическим характеристикам:

  • пределу прочности,
  • пределу пластичности,
  • относительному сужению,
  • вязким свойствам.

В этом случае важен выбор правильного сплава, его состояния (степени нагартовки или термической обработки), а также необходимой точности размеров при его изготовлении.

В других видов профилей надо принять во внимание такие свойства, как коррозионная стойкость в той среде, в которой будет работать профиль, иногда – электропроводность или теплостойкость.

Сплавы для алюминевых профилей

Прессованные алюминиевые профили могут изготавливаться из большого количества сплавов в различных состояниях с тем, чтобы удовлетворить требованиям различных сфер их применения – от бытовых изделий до космических ракетоносителей.

В принципе, из любого деформируемого алюминиевого сплава (и даже литейного) можно отпрессовать алюминиевый профиль. Однако, течение металла через отверстия и полости матрицы при высоких температурах прессования требует особых характеристик течения, чтобы металл:

  • наполнял все отверстия на выходе из матрицы с одинаково высокой скоростью,
  • обеспечивал нужную микроструктуру,
  • достигал заданных прочностных и других свойств,
  • формировал оптимальное качество поверхности.

Поэтому алюминиевые сплавы для прессования специально разрабатывают и оптимизируют, чтобы они максимально подходили для условий процесса прессования и обеспечивали нужное качество прессованной продукции.

В мировой практике алюминиевые профили из сплавов серии 6ххх дают более 75 % объема всех профилей. Самые популярные алюминиевые сплавы для профилей — это сплавы:

  • 6060/6063 (АД31) и
  • 6061(АД33).

Набирают популярности «более конструкционные» сплавы

Марки алюминия серии 1ххх, например, 1100, применяют для деталей и изделий, к которым не предъявляются требования по прочности. Они лучше всего прессуются — имеют самую высокую прессуемость.

Из сплавов серии 3ххх, например, сплава 3103 прессуют трубы для жидкостных трубопроводов.

Другие сплавы, которые чаще других применяют для изготовления профилей – это «дюрали»:

  • 2017(Д1),
  • 2014(АК8),
  • 2024(Д16),

а также

  • 5083(АМг4,5),
  • 6101,
  • 7005(1915) и
  • 7075.

Диаметр описанной окружности профиля

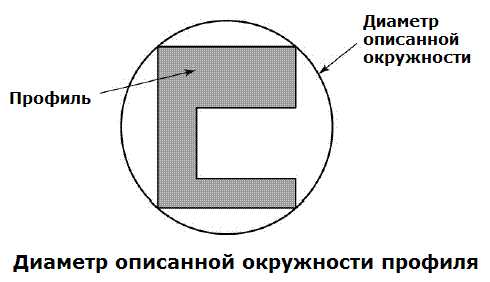

Обобщенным размером алюминиевого профиля является  диаметр окружности, описывающий его поперечное сечение (рисунок 1). Этот параметр называют «диаметр описанной окружности».



 Рисунок 1

Диаметр описанной окружности (ДОО) действительно связан со сложностью прессования алюминиевого профиля. При прессовании металл стремится течь через различные участки матрицы с различной скоростью: чем дальше от оси заготовки, тем медленнее. Поэтому, чем больше ДОО, тем сложнее контролировать размеры алюминиевого профиля.

При прессовании больших и тонких профилей, особенно, если эти тонкие стенки профилей находятся на периферии матрицы, необходимо предпринимать специальные меры, чтобы течение металла было равномерным по всему сечению профиля. Поэтому с увеличением ДОО все стандарты на алюминиевые профили снижают требования по предельным отклонениям геометрических размеров.

Виды алюминиевых профилей

Действующие стандарты на алюминиевые профили — например, российские ГОСТ 22233-2001 и ГОСТ 8617-91, европейские ЕN 755-9 и EN 12020-2 — подразделяют весь сортамент алюминиевых профилей на различные виды:

  • профили полые и
  • профили сплошные, а также
  • С- и П-образные или профили «с открытым концом».

Полый профиль

По определению этих стандартов полые алюминиевые профили – это те, которые имеют в поперечном сечении хотя бы одну замкнутую полость.

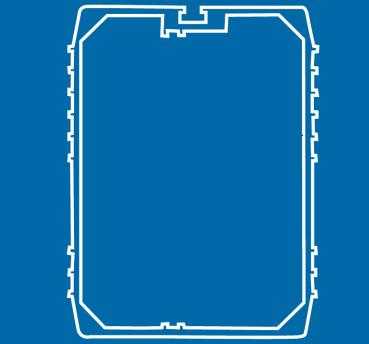

Рисунок 2 — Полый профиль

Сплошной профиль

Сплошные алюминиевые профили не имеют замкнутых полостей.

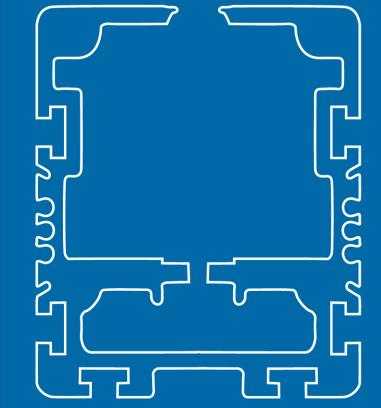

Рисунок 3 — Сплошной профиль [1]

Сплошные матрицы имеют одно или более отверстий и предназначены для изготовления прессованных профилей без полостей. Отверстие в сплошной матрице в точности повторяет поперечное сечение прессуемого алюминиевого изделия.

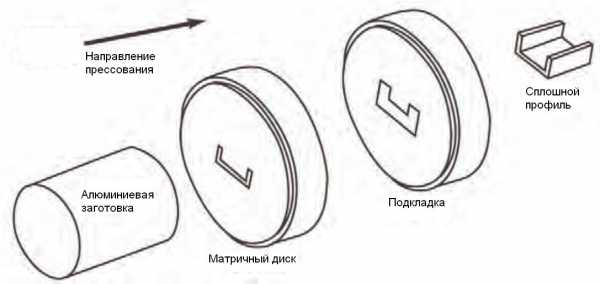

Рисунок 4 — Матрица для прессования сплошных профилей [1]

Профиль с открытым концом

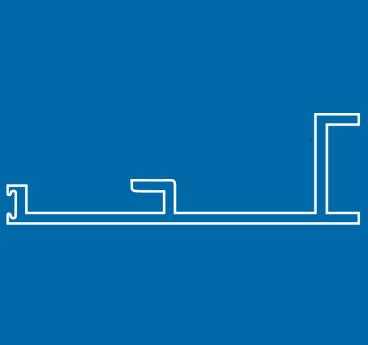

«Открытый конец» может быть как у полого, так и у сплошного профиля. Для этих трех видов профилей задаются различные требования по предельным отклонениям геометрических размеров.



Рисунок 5

Полузамкнутые и полуоткрытые профили

Полые алюминиевые профили включают, в том числе, и профили с так называемыми полузамкнутыми (полуоткрытыми) полостями. Часто профили такого вида называют полузамкнутыми (полуоткрытыми). Они имеют частично замкнутую полость, например, круг или прямоугольник, с входом в нее с одной стороны (рисунок 6).


Рисунок 6 — Полузамкнутый (полуоткрытый) профиль [1]

Не каждая частично замкнутая полость превращает профиль из сплошного полузамкнутый: ее площадь А должна быть существенно больше квадрата ширины ее входа b (А > b), в зависимости от ширины входа – в 2,0-4,5 раза (см. рисунок 5).

Полые матрицы

Полые и полузамкнутые алюминиевые профили объединяются в один вид, потому что они изготавливают на так называемых «полых» матрицах (рисунки 7 и 8). Полые матрицы бывают трех видов:

  • мостиковые (bridge),
  • портхол (porthole) и
  • крестообразные (spider).

Профили, изготавливаемые на таких матрицах, имеют один или несколько продольных сварочных швов из-за течения металла вокруг мостиков, которые поддерживают оправку. Оправка задает внутренний контур профиля. После прохождения этих мостиков, металл перед выходом из матрицы снова сваривается в сварочной камере. Сварка происходить за счет большого давления и высокой температуры. Сплошные профили прессуют на сплошных матрицах – стальных дисках с одним или больше отверстиями с таким же поперечным сечением, что и прессуемый профиль.

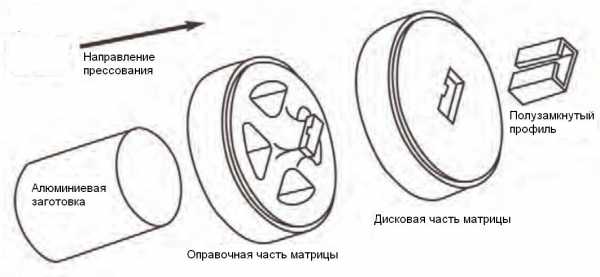

Рисунок 7 — Комбинированная матрица для прессования полузамкнутых (полуоткрытых) профилей

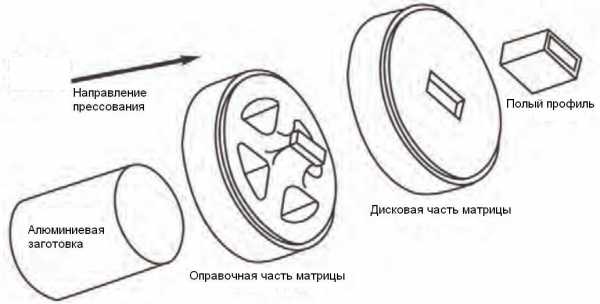

Рисунок 8- Комбинированная матрица для прессования полых профилей

Коэффициент формы алюминиевого профиля

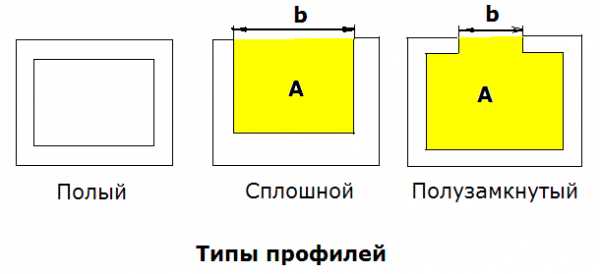

Коэффициент формы алюминиевого профиля вычисляется как площадь всех поверхностей, образующихся при прессовании единицы массы металла. Очевидно, что этот коэффициент прямо пропорционален длине периметра поперечного сечения. Коэффициент формы влияет на производительность прессования профиля, а также на стоимость производства и технического обслуживания матриц. Поэтому он нередко применяется производителями-прессовщиками в качестве основы для установки цены профиля и дает разработчикам профилей определенный инструмент для сравнения альтернативных вариантов разрабатываемых алюминиевых профилей.

Категории сложности алюминиевых профилей

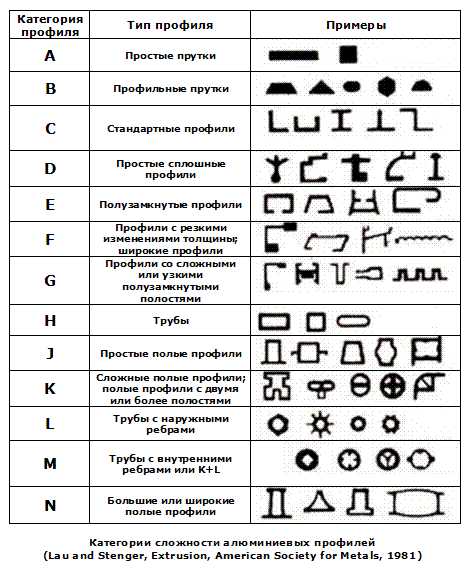

Классификация прессованных алюминиевых профилей по степени сложности их изготовления представлена в таблице ниже. Категории от A до N расположены в порядке повышения сложности. Каждая категория иллюстрируется несколькими примерами.

Таблица

Сложность прессования возрастает в следующем порядке:

  • Прутки — простые или профильные.
  • Стандартные алюминиевые профили и простые сплошные профили,
  • Полузамкнутые профили,
  • Профили со сложными язычками матриц,
  • Трубы,
  • Простые полые профили,
  • Сложные полые профили.
  • Широкие полые профили.

Цена алюминиевых профилей

Цена алюминиевых профилей обычно напрямую связана с его категорией сложности. Однако, вместе с тем, сложные многофункциональные алюминиевые профили открывают более эффективные технические возможности, и их более высокая цена часто бывает вполне оправданной.



aluminium-guide.ru

все виды профилей, особенности использования и отзывы :: BusinessMan.ru

Профилем называют особый вид материала, изготавливаемый из металла и используемый в качестве основы для разного рода строительных конструкций. Это может быть, к примеру, гипсокартонная обшивка, рамы для стекол окон, бытовая техника и т. д. Чаще всего при производстве профиля используется листовой алюминий.

Преимущества применения

Огромное количество достоинств — это то, чем характеризуется алюминиевый профиль. Все виды профилей такого типа отличает:

  • высокая механическая прочность;
  • устойчивость к атмосферным воздействиям;
  • долгий срок службы;
  • пластичность;
  • небольшой вес;
  • простота в монтаже;
  • устойчивость к пониженным температурам и т. д.

Изготавливаются изделия этого типа из сплава алюминия с магнием и кремнием. Недостаток у профиля, по сути, имеется только один. Этот материал отличается высокой степенью теплопроводности. Однако сегодня на рынке существует не только «холодный», то и «теплый» алюминиевый профиль, оснащенный термомостом.

Есть и еще одно немаловажное преимущество, присущее такому материалу, как алюминиевый профиль. Все виды профилей, цена на который очень невысока (к примеру, 40-150 р. за 1 п/м для каркаса внутренней обшивки, до 350 р. за 1 п/м - для внешней), доступны практически любому отечественному владельцу квартиры или дома даже с не слишком высоким достатком.

Группы по сфере применения

В настоящее время выпускаются и используются алюминиевые планки следующего назначения:

  1. Строительные и архитектурные. Такой профиль применяют при изготовлении ограждающих конструкций, дверей, фасадов, стеллажей, витрин и т. д. Используются некоторые виды алюминиевых профилей для окон, а вернее, для сборки рам. Изготавливается материал этой группы из сплавов марок АД31-35.
  2. Транспортные. Такие профили используются в машино-, авиа- и судостроении. Также их применяют при сборке железнодорожных вагонов и лифтов. Изготавливаются планки этой разновидности из сплавов марок А1, Д5, Д6, 1560 и т. д.
  3. Электротехнические. Эта разновидность применяется при производстве элементов радиаторов, теплообменников, кондиционеров и другого подобного оборудования.
  4. Универсальные. К этой группе относятся уголок, швеллер, тавр. Такой профиль чаще изготавливается все же не из алюминия, а из стали.

Возможность собирать легкие и при этом прочные конструкции — это то, за что прежде всего ценится алюминиевый профиль. Все виды профилей из этого металла обычно имеют специальные технические отверстия, максимально упрощающие процедуру монтажа каркасов.

Виды по способу изготовления

Различают профиль холодногнутый и прессованный. Первая разновидность изготавливается из алюминиевых лент толщиной 4 мм. Гнут изделия при этом без нагрева металла. Вторая группа профилей изготавливается на специальном прессовальном оборудовании. Такие изделия, в свою очередь, классифицируются на закаленные, состаренные и материл без термической обработки.

Какие еще разновидности существуют

Помимо всего прочего алюминиевый профиль может различаться по таким показателям:

  1. Форма сечения. Профили бывают полыми или сплошными.
  2. По выверенности геометрических размеров. В этом плане различают изделия с нормальной точностью, повышенной и особой.
  3. По качественным показателям. В строительстве и при создании разного рода архитектурных элементов может применяться как холодный, так и теплый алюминиевый профиль.

Каким образом используется

Таким образом, широкая сфера применения — это то, чем характеризуется алюминиевый профиль. Все виды профилей этого типа, как уже упоминалось, отличаются довольно-таки высокой степенью прочности. Поэтому этот материал чаще всего применяется для сборки именно несущих каркасов, обшиваемых впоследствии не особенно тяжелыми материалами. Для монтажа разного рода ответственных конструкций чаще всего используются все же стальные изделия этой группы. В большинстве случаев каркас из алюминиевого профиля используется для поддержки листов гипсокартона, фанеры, сайдинга и пластиковых панелей.

Мнение потребителя

Хорошие отзывы владельцев домов и квартир вполне по праву заслужил такой материал, как алюминиевый профиль. Все виды профилей пользуются у потребителей необыкновенной популярностью. Простота в монтаже, отличные эксплуатационные качества, невысокая стоимость — вот основные причины востребованности таких изделий. Чаще всего профиль используют при выполнении ремонтных работ. В качестве основы под внутренние и внешние стеновые обшивки, по мнению большинства владельцев домов и квартир, алюминиевый профиль подходит просто идеально.

Виды оконного профиля

Конструкции этого типа в последнее время стали необыкновенно популярными. Между тем Краснодарский и Ставропольский края еще недавно были едва ли не единственными регионами, где использовались окна на таком материале, как алюминиевый профиль. Все виды профилей (в СПб, Москве и других городах РФ — везде сегодня можно видеть подобные конструкции) отличаются эстетичным современным внешним видом, что в основном и определяло их востребованность. Поэтому инженерами и был разработан «теплый» материал этой группы. Теперь такие конструкции используются не только на юге и в европейской части страны, но и на Урале, и даже в Сибири.

Необычная конструкция — это то, что отличает алюминиевый оконный профиль. Виды таких изделий по конфигурации могут значительно различаться. При изготовлении оконного профиля используется не только собственно гнутая алюминиевая лента, но и множество дополнительных элементов, улучшающих эксплуатационные свойства окон. К таковым относятся фурнитура, уплотнители, а также разного рода накладки и вставки.

Классифицируется алюминиевый профиль для балконов, виды которого могут быть разными, в основном по таким признакам:

  • Типу использованного уплотнения. Последнее может быть средним или по притвору.
  • Типу крепления фурнитуры (на винтах или клеммах).
  • Количеству термокамер. Значение этого параметра может колебаться от 3 до 7.
  • Типу термомоста. Камеры между изолирующими вставками таких профилей могут заполняться либо вспененным, либо жестким материалом с низкой степенью теплопроводности. Жесткие заполнители обычно изготавливаются из полимеров: дедерона, пропилена, капрона, нейлона. Различаться вставки могут и по толщине (20-34 мм).

Небольшой вес, эстетичный современный внешний вид, прочность и долговечность — вот основные достоинства, характеризующие алюминиевый профиль. Все виды профилей в СПб, Краснодаре, Екатеринбурге и других городах страны пользуются заслуженной популярностью. Представить многие отрасли экономики, а уж тем более такую сферу, как строительство и ремонт, без этого удобного в применении материала сегодня попросту невозможно.

businessman.ru

Алюминиевые профили обычные по ГОСТ 8617-81

Профили общего назначения

ГОСТ 8617-81 распространяется на прессованные профили из алюминия и алюминиевых сплавов, но не все, а только профилей общего назначения. Прессованные профили из алюминиевого сплава Ад31 (6060, 6063) для светопрозрачных ограждающих конструкций – по-простому: для окон, витражей, витрин, навесных стен (фасадов) – изготавливаются по другому стандарту, ГОСТ 22233-2001.

ГОСТ 8617-81 определяет следующие требования к прессованным алюминиевым профилям (нумерация разделов не совпадает с нумерацией разделов в стандарте).

Профили подразделяют по типу и состоянию материала.

1 Тип профиля:

1) сплошные профили с площадью поперечного сечения до 200 см2 и диаметром описанной окружности до 350 мм;
2) полые профили с площадью поперечного сечения до 60 см2 и диаметром описанной окружности до 250 мм.

2 Состояние материала:

  • без термической обработки (горячепрессованные – без дополнительных обозначений;
  • отожженные – М;
  • закаленные и естественно состаренные – Т;
  • закаленные и искусственно состаренные – Т1;
  • неполностью закаленные и искусственно состаренные (закалка на прессе) – Т5.

3 Вид прочности:

  • нормальной прочности – без дополнительных знаков;
  • повышенной прочности – ПП.

Сортамент

По сортаменту профили подразделяются на:

Предельные отклонения

1 Толщина полос и другие размеры поперечного сечения, которые охватывают монолитный материал
1.1 Профили из алюминия и алюминиевых сплавов, кроме сплавов АМг5 и АМг6
1.2 Профили из сплавов АМг5 и АМг6
2 Толщина стенок, которые образуют полые пространства
3 Размеры b между свободными концами элементов поперечного сечения
4 Радиусы скругления углов
5 Размеры радиусных или цилиндрических поверхностей
6 Скругления углов и притупления острых кромок
7 Угол скручивания вокруг продольной оси
8 Угловые размеры поперечного сечения
9 Прямолинейность профилей
10 Плоскостность профилей
11 Длина профилей мерных и кратких длин
12 Перпендикулярность реза

Технические требования

1 Профили изготавливают из алюминия и алюминиевых сплавов по ГОСТ 4784-97:

  • АД0, АД1, АДС, АД
  • АМц, АМцС
  • АМг2, АМг3, АМг3с, АМг5, АМг6
  • АД31, АД33, АД35, АВ
  • Д1, Д16, АК4, АК6,
  • В95, 1915, 1925, 1925С

2 Механические свойства профилей

2.1 Состояния материала:

  • без термической обработки – без обозначения;
  • отожженное — М;
  • закаленное и естественно состаренное – Т;
  • закаленное и искусственно состаренное – Т1;
  • не полностью закаленное и искусственно состаренное (закалка на прессе) – Т5.

2.2 Показатели механических свойств:

  • временное сопротивление;
  • предел текучести 0,2;
  • относительное удлинение.

2.3 Допускается изготовление профилей из сплавов АД31, 1915, 1925 без термической обработки вместо состояния «закаленное и естественно состаренное» при условии, что механические свойства профилей удовлетворяют их требованиям по этому состоянию.
2.4 Требования к качеству поверхности профилей
2.5 Требования к макроструктуре профилей по неметаллическим включениям
2.6 Требования к микроструктуре (рекристаллизация, прижог).

aluminium-guide.ru

Отраслевая энциклопедия. Окна, двери, мебель

Введение

Существует огромное количество различных алюминиевых профилей, из которых изготавливается мебель. Алюминиевые профили конструктивно отличаются друг от друга в зависимости от их применения и, конечно, отличительных особенностей изготавливаемой готовой мебели.

На заводах алюминиевые профили ежегодно изготавливают в широком ассортименте. Они отличаются разнообразной конструкцией. Кроме декоративных профилей, изготавливают различные стандартизированные типы алюминиевых профилей. такие, Это П. -, Г-, Н- , Т- образные различные профили. И все они широко применяются для изготовления мебели.


Для изготовления мебели широко используются торцевые кромочные разнообразные профили. Производители предлагают мебельщикам также в широком ассортименте алюминиевые профили для изготовления столешниц и производства шкафов-купе, гардеробных и стеллажных систем.

Высокие технологические и физико-механические характеристики алюминиевых профилей, а также их привлекательный внешний вид позволили их использовать в различной торговой и выставочной мебели. Широкое применение они нашли также в перегородках для офисов, и, конечно, корпусной мебели. Алюминиевые профили также используются для изготовления всевозможных мебельных опор.

Алюминий обладает достаточно высокими прочностными характеристиками, высоко коррозийно-устойчив и представлен в разнообразной цветовой гамме.

Обычно при сравнении деревянных и алюминиевых комплектующих для мебели, сразу отмечают высокую начальную цену алюминия, по сравнению с пластиковыми или деревянными изделиями. Однако, нельзя забывать, что алюминий обладает лучшими эксплуатационными показателями и прослужит вам намного дольше других материалов, из которых изготавливается мебель. Суммарные затраты на эксплуатацию мебельных изделий из алюминия также ниже в сравнении в другими материалами.

Производители мебели предложат вам огромный выбор дизайнерских решений изготовления мебели из алюминия. Мебель из алюминия практически вечна, так как она имеет анодное покрытие, а после специальной химической обработки может иметь вид искусственного старения. Алюминий отлично комбинируется с пластиком, различным видами стекла. Его удобно и легко монтировать, применяя стандартные петли.

Для изготовления алюминиевых мебельных комплектующих используют высококачественное сырьё. Обычно для экструдированных алюминиевых профилей берут 80% алюминия и добавляют другие металлы Добавление в состав сплава марганца обеспечивает такому составу высокую прочность и небольшой вес.

Особенности производства алюминиевых профилей


Виды профилей

Рассмотрим два способа изготовления алюминиевых профилей:

-стандартные,

- по индивидуальным чертежам клиента.

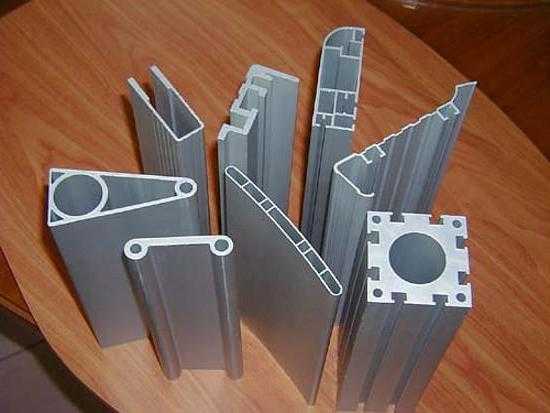

К стандартным профилям относятся:

-уголки,

-трубы круглые, овальные, прямоугольные;

-тавровый и швеллерный профиль и т.д.

По индивидуальным чертежам клиента изготавливают профиль любого сечения и конфигурации, если позволят технологические возможности оборудования. Для изготовления индивидуальных профилей необходимо изготовить инструмент (технологическую оснастку)

Технология изготовления алюминиевых профилей

Одним из самых распространённых технологией изготовления алюминиевых профилей является экструзионное прессование. Этапы изготовления алюминиевых профилей:

-Подготовка инструмента и заготовок в печи (подогрев).

-Сам процесс прессования профилей.

-Нарезка и технология старения изготовленных изделий.

Ни в коем случае нельзя нарушать технологию изготовления алюминиевого сплава. В этом случае могут появиться всевозможные недопустимые пузырчатые дефекты , а попадание в сплав шлака может привести к различным рискам на поверхности. Поэтому необходим технический надзор на всех этапах производства изготовления алюминиевых профилей.

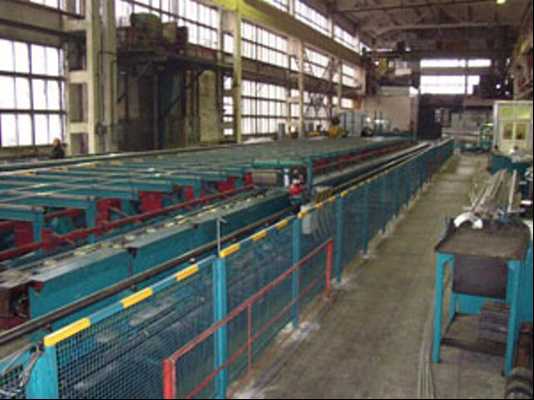

Специализированное оборудование для производства алюминиевого профиля.

Разделим всё оборудование для производства алюминиевых профилей на литейное и прессовочное.

Литейное оборудование:

-печь (газовая), в которой происходит расплав алюминия

-специальный поворотный миксер

-стол (разливочный)

Прессовочное оборудование:

- печь, осуществляющая нагрев,

-пила, разрезающая заготовки

-линия, обеспечивающая подачу заготовок в специализированный пресс

-пресс специализированный

-после прессовая обработка профиля

-печь (для готовых изделий)

Необходимы также измерительные приборы и контрольные инструменты для регулярного мониторинга на каждом этапе производства.


ЭОС производства алюминиевых профилей.

Инвестиции для организации изготовления алюминиевых профилей необходимы в размере 100 000 евро и более. Эти затраты включают закупку специального оборудования, алюминия и другого сырья, учитывается ремонт и другие расходы.


Помещения, в которых будет размещено производство необходимо оборудовать кран-балками и т.д. Персонал состоит из начальника производства, технолога, операторов и нескольких мастеров. Изготовление алюминиевого профиля является весьма затратным производством и очень сложно в технологическом процессе. Но достаточно стабильный спрос на мебельном рынке на алюминиевые профили. позволяют даже при 50% загруженности производства окупить все первоначальные затраты в среднем за 15 месяцев).

Профили для шкафов-купе

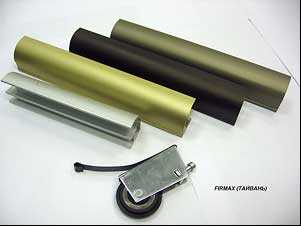

В шкафах-купе алюминиевые профили используются для создания каркаса системы выдвижения ящиков и самих раздвижных дверей шкафа. В различных системах раздвижения дверей используют специализированный металлический (в большинстве случаев алюминиевый) профиль. Существует огромное количество типов профиля, размеры которого зависят от конструкции самого корпуса шкафа–купе. Главными в таких системах шкафов-купе являются, конечно, двери, состоящие из рамы (вертикальные и горизонтальные профили) с различным наполнением. Профили, используемые в шкафах – купе, должны быть прочны и нести на себе нагрузку, обеспечивая жесткость конструкции. Материалом для профилей служит сталь или алюминий. Широкое применение в мебельном производстве нашли алюминиевые профили, как наиболее лёгкие и, одновременно, прочные, обладающие высокими антикоррозийными свойствами.

В дверях из алюминиевых профилей можно использовать разнообразные пластики и полотна МДФ с различным покрытием (плёнка ПВХ, лак). Такое разнообразие превосходно отражается на внешнем виде шкафов-купе

В связи с тем, что двери купе являются фасадом данной мебели, и несут основную нагрузку, необходимо тщательно просчитывать геометрия и оптимальный вес алюминиевых профилей для купе. Необходимо также соблюдать эти требования для надёжной и быстрой сборки и регулировки дверей шкафа-купе . чтобы они были прочны и долговечны.

Отметим основные преимущества алюминиевых профилей перед стальными при изготовлении шкафов-купе: -Алюминиевые профили не вызывает деформации вставки при относительно большой высоте двери из-за своего лёгкого веса. - Небольшой вес также обеспечивает плавность движения двери, а отличный внешний вид конструкции обеспечивается применением роликов с подшипниками. Алюминиевые профили для купе является важнейшим элементом оформления шкафа. Дизайнеры могут вам предложить большую цветовую гамму и разнообразные типы, формы профилей и разнообразные покрытия (анодирование, окутывание, катафорез и т.д.). Алюминиевые профили для купе имеют также различную конструкцию и назначение.


Стеллажные системы

На мебельном рынке большое разнообразие, как отечественных, так и импортных стеллажных систем. Они состоят из определённого набора профилей и комплектуются крепежными элементами своей системы. В готовом виде такая система имеет привлекательный внешний вид, а модный на сегодняшний день алюминиевый каркас, вы можете по своему желанию оснастить ящиками, различными корзинами и даже пантографами.

Стеллажные системы можно использовать в гардеробных комнатах, их можно также ставить как наполнение в шкаф-купе. Можно использовать и отдельные комплектующие таких систем в изготовлении различной корпусной мебели. В торговом оборудовании также мы можем видеть применение стеллажных систем. Можно выделить основные комплектующие любой стеллажной системы:

-Профиль вертикальный (несущий)

-Профиль горизонтальный (П-образный)

-Полкодержатели различных видов и конструкций

-Штанги для одежды

-Штанги для обуви

-Крепление для штанги

-Крепление для стены

-Крепление для полкодержателей

-Заглушки для полкодержателей

-Основание ножки (регулируемое)

-Соединение алюминиевых профилей (угловое)

-Различные виды уплотнителей


Изготовление мебельных фасадов из алюминиевых профилей.

Хотелось бы сразу выделить преимущества мебельных фасадов из алюминиевого профиля над фасадами из массива и МДФ: - они наиболее долговечны, потому, что каркас мебельного фасада изготавливается из металлического (алюминиевого профиля. - стоимость мебельных фасадов из алюминия не намного превышает стоимость мебельных фасадов из МДФ, но они намного надежнее. - фасады из алюминия позволяют использовать различные наполнители (различные пластики, разнообразное стекло, всевозможные экзотические материалы, такие как ротанг и т.д.

Профессиональные дизайнеры могут вам предложить комбинированные наполнения в одной алюминиевой рамке. По практическим качествам фасады из алюминия намного выше мебельных фасадов из МДФ и деревянного массива ). Из-за отличного соотношению цены и качества, мебельные фасады из алюминия очень популярны на мебельном рынке.


Разнообразие алюминиевых профилей для изготовления различных видов мебели.

Мебельные алюминиевые профили могут использоваться при изготовлении торгового оборудования. Иногда необходимо изготовить раздвижные фасады в витринах или большой прилавок. В этом случае алюминиевые рамочные профили, изготовленные в виде раздвижных мебельных фасадов практически незаменимы. Так же применяют различную окантовку, которая придаёт готовому фасаду наиболее привлекательный вид.

Очень интересен для производств фасадов и окантовки столешниц врезной алюминиевый профиль. После окантовки столешницы или заготовки под фасад из МДФ полотна алюминиевым профилем, их края будут обладать высокой стойкостью к износу. Ваше изделие также изделие приобретёт очень привлекательный и эстетически завершенный вид.

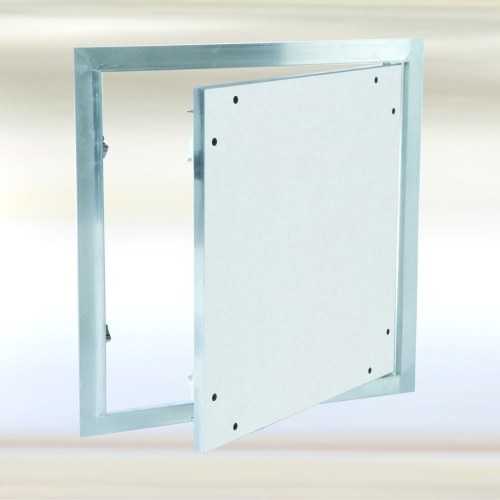

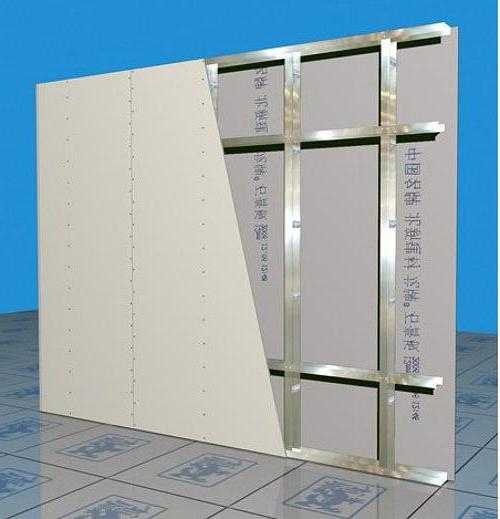

Алюминиевый профиль также используется для офисных и межкомнатных перегородок. Как мы уже говорили, алюминиевый профиль является прочным и лёгким металлом, поэтому его часто применяют для изготовления надежных внутренних перегородок. Модульные алюминиевые перегородки очень легко собираются и демонтируются в любом помещении.

Интересно использование алюминиевых облицовочных профилей при декорировании.

Облицовочный алюминиевый профиль многими дизайнерами используется в декорировании. Он прекрасно гармонирует с различными материалами и с его помощью вы можете реализовать любое ваше решение и пожелание. Алюминиевый облицовочный профиль отлично впишется в любую конструкцию, так как имеет современный и привлекательный вид.

●Алюминиевый профиль используется так же в качестве фурнитуры для кухонь. В кухнях мы видим широкое применение окантовочного алюминиевого профиля нескольких видов: - врезной, - кромочный, -профиль для окантовки столешниц, -для раздвижных и распашных кухонных фасадов, - квадратный профиль, -опорный профиль, применяемый для изготовления мебельных корпусов и ножек для различных мебельных столов. Интересен специальный профиль быстрого монтажа для мебельных фасадов, в котором не надо фрезеровать отверстия под петли.

Мы рассмотрели только небольшое количество из всего разнообразия многочисленных видов алюминиевых мебельных профилей и типов мебели, в которых он используется.

Примечание

Использованы материалы.
www.dommebel2.ru
www.worldprofile.ru
www.shkaffkupe.ru
www.elion.ws
www.apto-m..ru
www.MoneyMakerFactory..ru
www..rstande.su
www..agva.lt

Вклад участников

Мусаев Мусагаджи, сотрудник ТБМ

www.wikipro.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
