Анкерный болт с гайкой

Анкерный болт с гайкой имеет много других названий – анкерный болт, анкер-клин, анкер-болт. Но от того, как их называть – назначение данного крепежного элемента не изменяется. Анкерный болт с гайкой в первую очередь предназначен для надежного крепления различных тяжелых элементов к основным строительным конструкциям. Обычно это бетон, камень или полнотелый кирпич. Можно использовать данный крепежный элемент также в стенах из пустотных кирпичей или твердых пустотных блоков, но если распираемая часть попадет в пустоту – закрепить вы его не сможете.

Во втором случае необходимо следить, чтобы отверстие под анкер было просверлено внутри перегородок, а не в пустотах строительных элементов. Категорично не рекомендуем использовать данные анкера для крепления к таким материалам, как пенобетон или газобетон. Даже если анкер закрепиться в стене, никто не сможет сказать какую нагрузку он выдержит 10 кг или 100 кг. Вырваться под нагрузкой анкер может в любую минуту.

Конструктивно данный вид анкера представляет собой сборку нескольких элементов: шпилька с распором, внешняя оболочка и гайка с запрессованной шайбой. Подобная конструкция анкера позволяет за счет расклинивания внешней оболочки шпилькой распором надежно закрепить его в толще конструкции. Как один из вариантов данного крепежа широкое распространение получил анкер, в котором гайка со шпилькой объединены в одно целое и представляют собой большого размера винт с потайной головкой под крестообразную отвертку.

Принцип работы анкерного болта с гайкой и его монтаж

Монтируются данные анкеры в предварительно просверленные в закрепляемой конструкции и толще стены отверстие. Толщину сверла подбирают под диаметр самого анкера. В процессе сверления победитовым сверлом диаметр получается немного больше и анкер достаточно легко в него входит.

Закрепляемый элемент прислоняют к несущей конструкции и совместив отверстия вставляют анкер. Предварительно необходимо максимально выкрутить гайку на шпильке. Вставлять его нужно аккуратно, чтобы расклинивание анкера не произошло до того, как он войдет на необходимую глубину.

Далее начинаем завинчивать гайку. При этом за счет упирания гайки в закрепляемый элемент шпилька с распором по резьбе начинает смещаться в сторону гайки. Шпилька начинает расклинивать внешнюю оболочку анкера, которая упирается в стенки отверстия и намертво фиксирует анкер и закрепляемый с его помощью элемент.

При монтаже данного вида крепежных элементов необходимо осуществлять точный расчет в отношении места расположения. Это продиктовано тем, что если вы ошиблись и закрепили анкерный болт не в том месте, демонтировать его уже не получиться. Единственным вариантом будет – просто срезать его с помощью болгарки и установить новый в правильном месте. Это ведет к увеличению времени монтажа, а также дополнительным расходам.

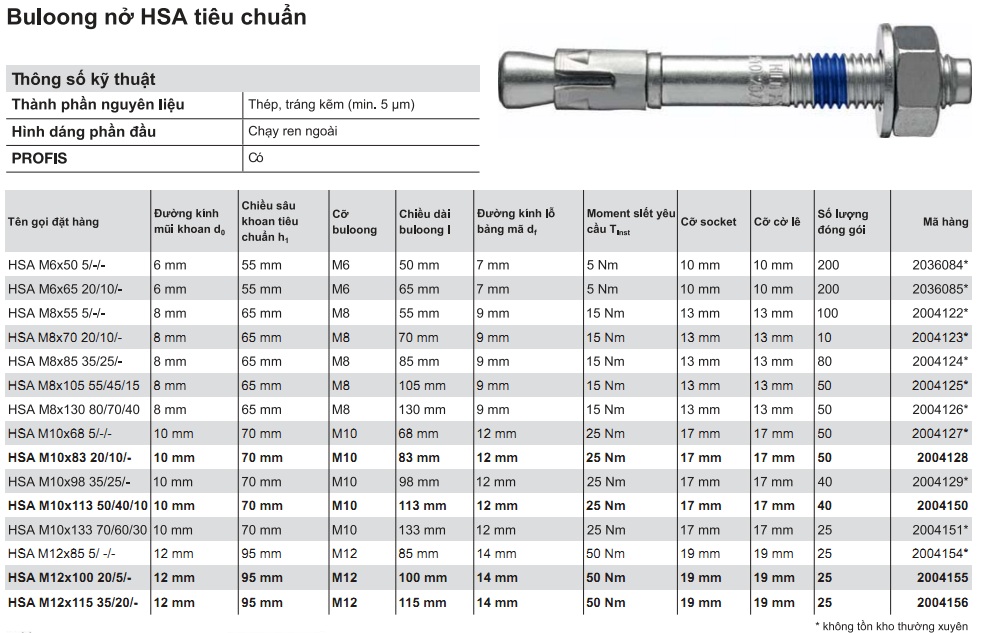

Размеры анкерных болтов с гайкой

Анкеры данного вида обычно выпускаются из оцинкованной (желтопассированной) стали. Внешнее покрытие анкеров может быть как из цинка, так и никеля и даже хрома. Размеры анкеров и гаек на них имеют типовые размеры. Ниже представлены размеры анкерных болтов с гайкой. В маркировке первая группа обозначает размер гайки (М5), вторая группа – диаметр шпильки (6,5 – в мм), третья группа обозначает длину крепежа, также выраженную в мм).

В продаже вы можете найти анкерные болты с гайкой следующих размеров:

М5 6,5*18; М5 6,5*25; М5 6,5*36; М5 6,5*56; М5 6,5*75;

М6 8*25; М6 8*40; М6 8*65; М6 8*85; М6 8*100; М6 8*120; М8 10*40;

М8 10*50; М8 10*60; М8 10*65; М8 10*75; М8 10*77; М8 10*95; М8 10*97; М8 10*120; М8 10*125; М8 10*130; М8 10*150; М8 10*180;

М10 12*60; М10 12*75; М10 12*99; М10 12*100; М10 12*120; М10 12*129; М10 12*130; М10 12*150; М10 12*180; М10 12*200; М10 12*220; М10 12*250; М10 12*280; М10 12*300; М10 14*200; М10 14*250;

М12 16*65; М12 16*100; М12 16*110; М12 16*111; М12 16*145; М12 16*147; М12 16*150; М12 16*160; М12 16*180; М12 16*200; М12 16*220; М12 16*250;

М16 20*75; М16 20*107; М16 20*110; М16 20*150; М16 20*151; М16 20*160; М16 20*180; М16 20*200; М16 20*250; М16 20*300; М16 20*350; М16 20*360; М16 20*400; М20 30*250.
