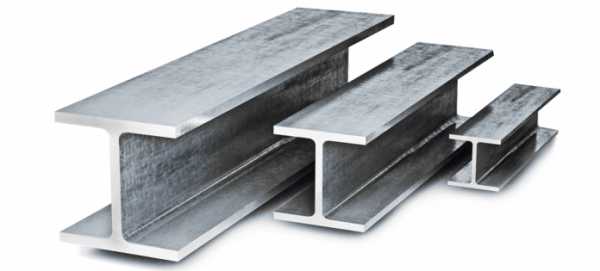

Двутавровая балка – так называют металлическую конструкцию сплошного сечения, чья длина превышает длину сечения. Им находят применение при строительстве зданий, крупных металлоконструкций и прочего, потому они имеют довольно большой разброс в размерах, притом, что они созданы по одному и тому же уравнению прочности.

Таким образом, размер становится одной из самых важных характеристик двутавровой балки. По размерам может отличаться высота двутавра, толщина и ширина его элементов, возможные размеры определяются требованиями, прописанными в ГОСТ.

Типы

Двутавровые балки разделяются на несколько видов, они могут быть обычными или специальными, универсальными, и приспособленными для использования в определенной сфере, к примеру, для армирования стволов шахты, и так далее.


По размеру она может быть мерной, краткой мерной длины, или мерной длины с остатком до 5% массы, также определяются балки немерной длины. Сам по себе размер балки определяется длиной отрезка между внешними гранями балки.

Отличия могут быть и в толщине самих элементов балки, стенки и полки в балках разных марок могут отличаться между собой. Различия наблюдаются и в способе производстве, марки стали, и так далее. Грани полок могут быть параллельными, или скошенными вовнутрь.

Размеры двутавровых балок, таблица для горячекатаной продукции по ГОСТ 8239-89:



Основные преимущества

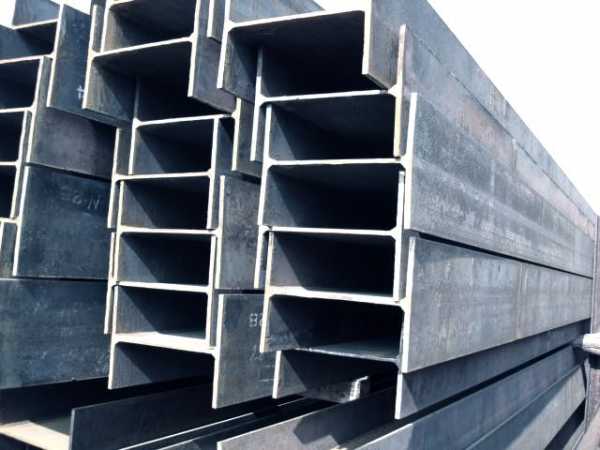

Двутавровые балки занимают довольно большую нишу на рынке сортового проката, их производят многие металлургические заводы, а спрос на них остается постоянным.

Такая популярность обеспечивается рядом преимуществ:

  • Прочность – они имеют чрезвычайно прочную конструкцию, что позволяет складывать их в крупногабаритные металлоконструкции, подвергаемые большим нагрузкам;
  • Точность – продукция производится на заводе целыми сериями, современное оборудование позволяет добиться предельной точности при производстве;
  • Качество – балки выпускаются по сертифицированным технологиям, предусматривающим высокий уровень качества;
  • Удобство – монтажные работы с использованием двутавровых металлических блоков максимально просты, их можно обработать при помощи простейших инструментах, что значительно облегчает строительные работы;
  • Стабильность – металлоконструкции из этого материала не будут скрипеть, усаживаться, и так далее;
  • Универсальность – число доступных комбинаций при строительстве крупногабаритных металлоконструкций ограничено только фантазией проектировщика.
Строители часто делают выбор в их пользу для того, чтобы снизить затраты на перевозку стройматериалов и сроки реализации строительных проектов, работы с двутаврами можно проводить, не пользуясь тяжелой техникой и спецсредствами, даже морозная температура не будет помехой такому строительству.

Характеристики

Использование двутавров на строительных работах стало столь массовым благодаря их высоким техническим характеристикам. Их конструкция способна выдержать в 30 раз большую нагрузку, чем квадратный профиль того же сечения.

Выше мы уже упоминали вскользь некоторые характеристики, поэтому подведем итог, и выделим основные:

  • Размеры;
  • Назначение;
  • Способ производства;
  • Толщина элементов;
  • Металлический сплав;
  • Положение планок.
Внутренние планки у стандартных двутавр имеют наклон в 6-12о, однако также производятся двутавры серии М и С с другими показателями наклона.

Серия М применяется при строительстве монорельсов, внутренние грани имеют минимальный наклон, серия С с большим наклоном применяется при армировании стволов шахт.

Горячекатаные двутавры могут иметь высоту от 10 до 50 см, и длину от 4 до 12 метров, при этом часто длина отличается в зависимости от производителей. Допускается производство более длинных балок, по специальному заказу производителя. Высота сварных профилей ограничивается показателем в 1013 мм.

Вне зависимости от способа производства, выбирая двутавровую балку нужно учесть толщину полки. В случае если полка наклонная, есть смысл измерить толщину самостоятельно, поскольку самим производителем они определяются по среднему значению.

Вес погонного метра – еще одна важная характеристика, данную продукцию изготавливают из высокопрочной легированной стали, содержащей малое количество углерода. Повышенный вес нужно учитывать при составлении строительных проектов.

ГОСТы

Как и вся металлургическая продукция, двутавры изготавливаются в точном соответствии действующим в стране и/или на международном уровне ГОСТам. К примеру, требования к характеристикам горячекатаной продукции такого типа указаны в ГОСТ 535-88, который также определяет существующие разновидности граней полок.

На территории РФ основным производителем является Нижнетагильский меткомбинат, чья продукция соответствует также требованиям ГОСТ 26020-83, и техусловию СТО АСЧМ 20-93, действующему на самом предприятии. Характеристики всех производящихся в России двутавровых балок стандартных габаритов указаны в ГОСТ 8239-89, продукция из серий М и С регулируется ГОСТом 19425-74.

Расчет веса балки

Вес является одной из ключевых характеристик любого строительного или конструкционного материала, его расчет производится на основании параметров, указанных в ГОСТе 8239-89, в котором собраны характеристики все промышленных профилей стандартных габаритов.

Для того чтобы произвести расчет веса, который балка сможет выдержать, нужно взять данные о конкретном виде продукции, и добавить к нему запас прочности в размере 20-30% с учетом прогиба. Это необходимо, чтобы конструкция могла свой вес, вес надстроек, и дополнительные нагрузки в виде осадков, ветра, и других природных явлений.

Как правило, на сам профиль наносится маркировка, указывающая максимальную нагрузку, которая рассчитывается путем умножения веса, который будет нести эта часть конструкции, на коэффициент прочности.

К полученному значению нужно добавить собственный вес балки, после чего им можно пользоваться для выбора профиля, максимально подходящего варианта.

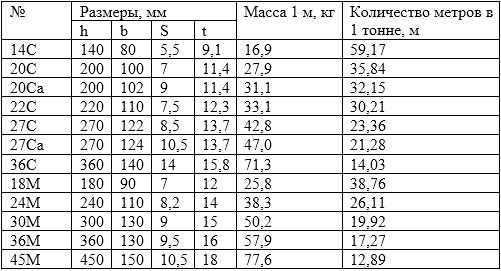

Размеры двутавровых балок, таблица для горячекатаной продукции по ГОСТ 19425-74:


tk-konstruktor.ru

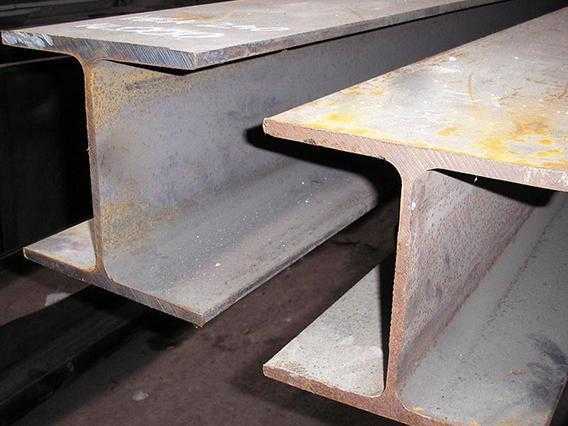

Двутавр 30 – размеры и вес двутавровой балки

Горячекатаный двутавр 30 – разновидность фасонного стального проката, получаемая одним из двух способов: горячей прокаткой или сваркой. При производстве этой металлопродукции используется сталь углеродистая обыкновенного качества или низколегированные марки. Поперечное сечение имеет Н-образную форму, обеспечивающую профилю прочность, жесткость, стойкость к скручивающим нагрузкам.

Высота стенки (округленно) – 30 см. Ширина полки, а также толщина стенки и полки определяются типом профиля. Сортамент горячекатаного двутавра номер 30 определяется несколькими нормативами: ГОСТом 8239-89, ГОСТом 26020-83, СТО АСЧМ 20-93, ГОСТом 19425-74.

Виды двутавровых балок 30 и их основные характеристики

По наклону внутренних граней полок двутавровые балки разделяют на 2 группы: с уклоном внутренних граней и с параллельными гранями.

Двутавр номер 30 с уклоном внутренних граней полок:

  • Металлопродукцию общего назначения производятпо ГОСТу 8239-89. Уклон внутренних граней находится в интервале 6-12%. Металлопрокат востребован при строительстве многоэтажных гражданских и производственных объектов. Его используют для устройства пролетных конструкций, усиления фундаментов крупногабаритных строений.
  • Балка специального назначения изготавливается по ГОСТу 19425-74. Двутавр 30М имеет диапазон уклона внутренних граней – 6-12%. Продукция применяется для монтажа подвесных дорог. Уклон в изделиях 30С – до 16%. Назначение металлопроката с литерой «С» – усиление вертикальных и наклонных капитальных горных выработок.

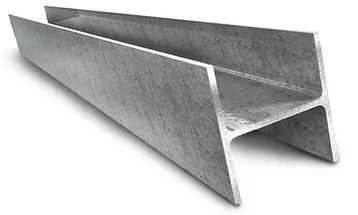

Размеры двутавра 30 с параллельными гранями полок регламентируются ГОСТом 26020-83.

Виды проката:


  • Нормальный – 30Б1 и 30Б2. Балка 30Б2 имеет более массивное сечение, по сравнению с балкой Б1, и может выдерживать большие нагрузки.
  • Широкополочный – 30Ш1, 30Ш2, 30Ш3. Изготавливается с увеличенной шириной полок, применяется при создании колонн и опор, для монтажа направляющих. Чем больше цифровой индекс профиля, тем он массивнее.
  • Колонный – 30К1, 30К2, 30К3. В сечении этих металлоизделий высота стенки равна (примерно или точно) ширине полки. Наибольшую массу 1 м в этой серии имеет двутавр 30К3. Продукция колонной серии применяется для устройства колонн и вертикально расположенных опор при строительстве многоэтажных жилых зданий и объектов промышленного назначения.

Нормативный документ СТО АСЧМ 20-93 разработан «Ассоциацией по стандартизации продукции, изготавливаемой на предприятиях черной металлургии». Он регламентирует те же виды двутавровой балки номер 30, что ГОСТ 26020-83: нормальная, широкополочная, колонная. Однако размеры сечения немного различаются.

Масса различных типов двутавровых балок 30

Сколько весит 1 м двутавра с высотой стенки 30 см, зависит от его типа. Прокат колонного типа имеет массу 1 м, примерно в 3 раза превышающую массу 1 м металлоизделия общего назначения с уклоном внутренних граней или нормального двутавра с параллельными внутренними плоскостями полок.

Таблица размеров и весов 1 м двутавровых балок 30, изготавливаемых в соответствии с разными нормативными документами

Нормативный документ Профиль Размеры профиля, мм Масса 1 м, кг
Высота стенки Ширина полки Толщина стенки Толщина полки
ГОСТ 8239-89 30 300 135 6,5 10,2 36,5
ГОСТ 19425-74 30М 300 130 9,0 15,0 50,2
30С 300 87 9,5 13,5 39,1
ГОСТ 26020-83 30Б1 295 140 5,8 8,5 32,9
30Б2 299 140 6,0 10,0 36,6
30Ш1 291 200 8,0 11,0 53,6
30Ш2 295 200 8,5 13,0 61,0
30Ш3 299 200 9,0 15,0 68,3
30К1 296 300 9,0 13,5 84,8
30К2 300 300 10,0 15,5 96,3
30К3 304 300 11,5 17,5 108,9
СТО АСЧМ 20-93 30Б1 298 149 5,5 8,0 32,0
30Б2 300 150 6,5 9,0 36,7
30Ш1 294 200 8,0 12,0 56,8
30Ш2 300 201 9,0 15,0 68,6
30К1 298 299 9,0 14,0 87,0
30К2 300 300 15,0 15,0 95,0
30К3 300 305 15,0 15,0 105,8
30К4 304 301 11,0 17,0 105,8

treydmetall.ru

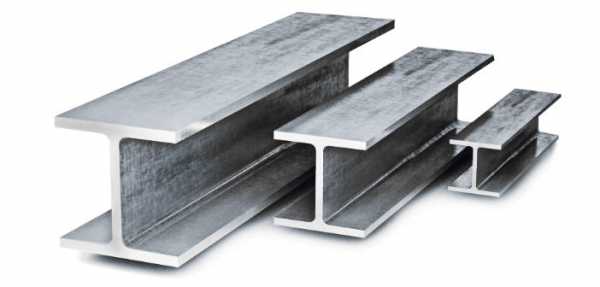

Двутавровая балка: размеры, ГОСТ

В строительных целях довольно часто используют двутавровую балку. Перед ее использованием лучше познакомиться с ГОСТами, по которым она производится, и узнать характеристики изделия. Особенности производства двутавров определяют возможности их эксплуатации. Вес балки двутавровой определяется исходя из ее размеров и материала изготовления. Такой параметр стоит узнать из соответствующих документов. Соответствующие ГОСТы регулируют технические параметры, тонкости изготовления и применения изделий.

Назначение

Двутавровая балка получила свое название за счет оригинальной конструкции. Профиль, имеющий Т-образную форму, именуется тавром. Поскольку сечение рассматриваемой конструкции похоже на две буквы Т, она получила название двутавровой. Ее сечение можно сравнить и с буквой Н. Такие двутавры обладают увеличенной прочностью. При сравнении с обычным профилем можно понять, насколько двутавровые балки оказываются более надежными. Они обладают прочностью, в 7 раз большей стандартного профиля. При этом их жесткость выше в 30 раз.

Благодаря множеству положительных характеристик материал довольно широко применяется в сфере строительства. Он особенно распространен при создании конструкций каркасного типа. Кроме изделий из металла, при создании всевозможных конструкций могут применяться и двутавры из дерева.

Даже под большой нагрузкой эти пиломатериалы не станут прогибаться. Они не будут деформироваться, что является существенным преимуществом при возведении различных конструкций. В процессе постройки частного дома двутавровые деревянные двутавры укладывают для монтажа перекрытий. Их цена не очень высокая, поэтому такие элементы пользуются популярностью среди частных застройщиков. Главное – правильно подготовить элементы конструкции. Это позволит сделать ее долговечной и надежной.

Двутавры различаются по конструкции. Они могут быть обыкновенными, колонными и широкополосными. Первые обладают ребрами 10-60 см. Толщина полок увеличена, чтобы все внешние усилия, приходящиеся на ребра, компенсировались. Такие конструкции обладают сравнительно невысокой жесткостью. По этой причине их не выполняют длиной более 19 м.

Если говорить о широкополосных изделиях, они имеют соотношение ширины полки к высоте профиля балки около 0,5. Балочный профиль в некоторых случаях достигает 1 метра. Такие балки гораздо прочнее обычных двутавровых.

Самыми прочными из представленных являются двутавры, имеющие колонный вид. В их производстве применяется стальной профиль. Это обеспечивает балке высокую прочность. На такие изделия может применяться нагрузка, которая измеряется в тоннах. Однако такое свойство отражается и на стоимости изделия. Подобные двутавры намного тяжелее, чем другие варианты.

Характеристики изделий

Поскольку двутавровые балки выбираются для сооружения ответственных конструкций, их производство подчиняется требованиям ГОСТов. Каждая мелочь имеет значение, поэтому важно знать требования, предъявляемые к данному строительному изделию. К примеру, учитывается уклон граней полок. Этот показатель не должен превышать 12% в случае с горячекатаной продукцией. Принимается во внимание и допустимый момент инерции. Размеры и вес двутавровых балок указаны в специальных таблицах.

Производится и расчет таких параметров, как кривизна дуги и допустимый прогиб стенки. Их необходимо учитывать в первую очередь. Допустимой кривизной дуги является показатель 0,2% от общей длины изделия. Двутавры могут выполняться двух видов – обычной и повышенной точности. Однако существует еще и стандарт для горячекатаных изделий. Такие балки делятся на несколько видов:

  • для подвесных путей;
  • модели, которые используются для укрепления стволов шахт;
  • швеллера из металла, которые используются в автомобильной промышленности.

При покупке двутавровых балок следует смотреть на их номер. По нему можно выяснить такую характеристику, как высота профиля. Кроме того, так можно определить работоспособность двутавра. Если фактические и расчетных характеристики балок расходятся больше, чем на 5%, такой элемент нельзя применять при устройстве различных конструкций. Это связано с тем, что он просто не сможет выдержать нагрузку.

Особенности изготовления

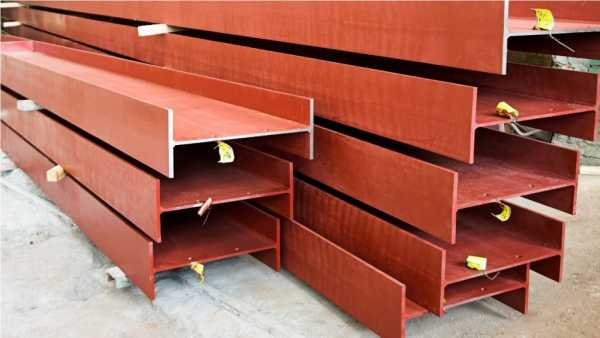

Производство двутавров выполняется посредством сварки 3 главных деталей. В результате образуются поясные швы. Чтобы балка отличалась максимальной прочностью, сварка должна выполняться с двух сторон. При этом могут использоваться как выходные, так и заходные планки. Нужно следить за строго перпендикулярным расположением элементов.

Более выгодно изготавливать двутавровые балки на заводах большого масштаба. Это обусловлено тем, что для производства таких изделий требуется использовать дорогую оснастку. При изготовлении небольших партий себестоимость готовых изделий существенно повышается. Поэтому сразу после появления желания создать качественную двутавровую балку своими руками можно забыть об этой идее.

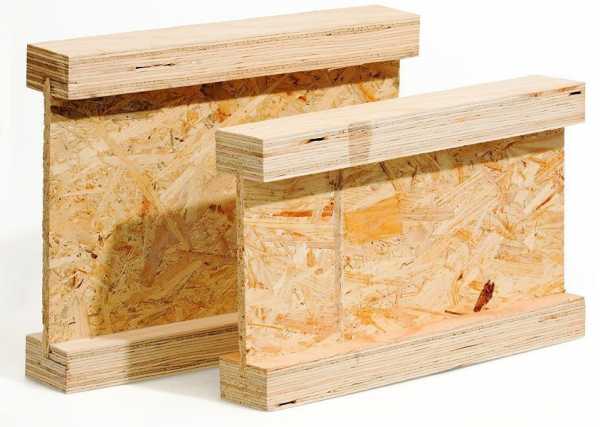

Деревянные двутавры могут изготавливаться только из калиброванных сухих пиломатериалов. Обычно в качестве основы выступает клееный брус или ориентировочно-стружечные плиты. Такие изделия разрабатывались специально для строительных целей. Они очень устойчивы к механическим воздействиям, поэтому способны выдерживать существенные нагрузки.

Металлические балки изготавливаются из низколегированной или углеродистой стали. Последние изделия отличаются меньшей ценой, однако первые более устойчивы коррозии, отличаются улучшенными механическими свойствами. Углеродистые стали отличаются невысокой упругостью. Жесткость изделий из этих сталей в равной степени высока.

Применение

В независимости от того, какой материал применялся для изготовления балок, они характеризуются довольно высоким уровнем жесткости и прочности. Поэтому конкурентов у таких изделий достаточно мало. Кроме того, такие элементы отличаются легкостью. Его перевозка не составляет сложностей. Балки стоят относительно недорого, что привлекает большинство покупателей. Работы с материалом проводятся очень просто.

Устанавливают металлические изделия при помощи сварки. Могут использоваться и заклепки. Лучше заказывать балки по индивидуальным размерам. При этом важно, чтобы все соотношения между ее показателями были соблюдены. Чердачное перекрытие по деревянным балкам двутаврового типа тоже создается довольно часто. Это объясняется небольшим весом таких элементов. Поэтому их используют довольно часто при строительстве частных домов.

К недостаткам можно отнести вероятность появления участков со ржавчиной. Однако этой проблемы можно избежать, если воспользоваться специальными составами. При выборе деревянных балок стоит учесть, что они легко воспламеняются. Однако их можно обработать антипиреном для повышения безопасности. О таких особенностях подготовки балок к монтажу следует позаботиться заранее.

Металлические двутавровые балки перекрытия отличаются большим списком положительных свойств. Это позволяет повсеместно применять их для строительства различных сооружений. Особенно часто применяются такие изделия при устройстве домов каркасного типа. За счет небольшой массы этот материал используется и при создании мансард в частных домах. Двутавровые балки можно применять и при сооружении стропильной системы.

Используются такие изделия и при установке элементов несущих конструкций из дерева, к примеру, лестниц. Колонные двутавровые балки представляют собой неотъемлемые элементы мостов. Без подобных изделий современное строительство сложно представить.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

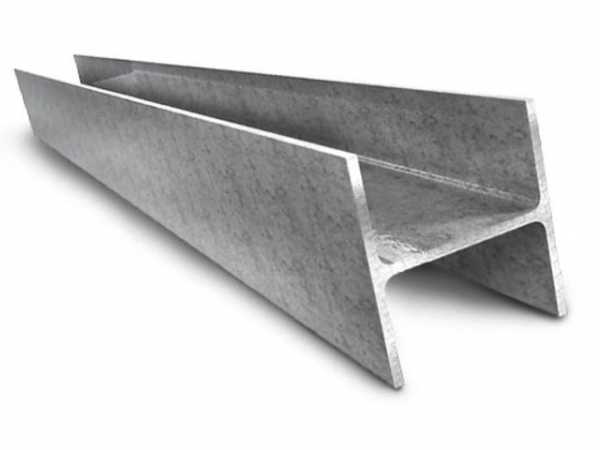

Двутавровая балка - размеры, ГОСТ, характеристики и цены

Рядовому потребителю хорошо известны фасонные изделия с профилем, напоминающим букву «Н», изготовленные из металлов. Тем, кто хочет разобраться с разновидностями, типоразмерами заготовок, нормативными документами и средней ценой двутавровых балок, эта статья будет полезна и существенно сэкономит время, которое придется затратить, изучая ГОСТы.

Двутавр можно представить в виде 2-х швеллеров, приложенных друг к другу плоской гранью.  Следовательно, на изготовление такой фасонной балки расходуется примерно в 1,8 раза меньше сырья, чем на аналог со стороной квадрата, равной ширине «рогатого» изделия. Сортамент балок двутавровых подробно изложен в ГОСТ № 26020 от 1983 года (изделия горячекатаные стальные с полками параллельными) и ГОСТ № 19425 от 1974 года (двутавры специальные).

Особенности двутавровой балки

Плюсы:

  • Повышенная прочность. Не вникая в специфику распределения напряжения при изгибе любой заготовки, достаточно сказать, что двутавровая балка по данному параметру превосходит раз в 7 – 8 аналог с профилем в виде квадрата. По жесткости – примерно в 3 десятка раз.
  • Инертность к внешним воздействиям. С учетом минимальной деформации, стальные двутавры часто используются в конструкциях, которые предназначены для эксплуатации в сложных условиях. Например, при низких температурах.

Минус:

  • Низкая устойчивость к скручиванию, что характерно для всех открытых сечений (яркий пример – уголок).

Классификация двутавровых балок стальных

По соотношению линейных параметров:

  • Б – нормальные.
  • К – колонные.
  • Ш – широкополочные.
  • Д – дополнительная серия.

Основные размеры двутавров

В «мм», по ГОСТ № 26020.

  • Высота (h): 100 – 1013 (Б), 195 – 431 (К), 193 – 518 (Ш), 239 – 496,2 (Д).
  • Ширина полки (b): 55 – 320, 200 — 400, 150 – 320, 115 – 303,8.
  • Толщина: стенки (s) – 4,1 – 19,5; 6,5 – 23; 6 – 23; 9,3 – 21;

полки (t) – 5,7 – 32,5; 10 – 35,5; 9 – 36,5; 9,3 – 21.

  • Длина. Как и для большинства изделий категории «металлопрокат», подразделяется на мерную и немерную, кратную, с отрезком. Градация значений в основном зависит от линейной плотности (кг/м). Как правило, длина образцов в пределах 6000 – 24000, если иное не оговорено в заказе.
  • Вес (кг/м) – от 9,46 до 314.

Остальные параметры (моменты сопротивления и инерции, радиусы изгибов и ряд других) нужны лишь при инженерных расчетах и практического значения для потребителя не имеют. Их несложно при необходимости уточнить в ГОСТ.

На заметку!

Относительно двутавров из древесины (наиболее известно изделие БДК-1) несколько сложнее. ГОСТ для них нет, и все параметры указываются в ТУ, разрабатываемых на предприятии. При покупке таких образцов (например, при строительстве по каркасной технологии, обустройстве стропильной системы) следует все характеристики – типоразмер, несущую способность, массу и так далее – уточнять по сертификату на продукцию.

Применение

  • Строительство (чаще всего, обустройство перекрытий, когда снижение веса конструкции является важным фактором).
  • Вагоностроение.
  • Автопром.
  • Усиление (армирование) стволов шахт.
  • Мостовые сооружения, переправы любого типа.
  • Арочные и иные навесные конструкции.

Стоимость

Так как ассортимент продукции довольно значительный, уместно привести лишь цену (в рублях) за 1 п.м. Стальные двутавры – от 389, деревянные – от 178.

>

ismith.ru

Масса двутавровой балки, размеры двутавра ГОСТ 26020-83

Двутавры, балки горячекатаные с параллельными гранями ГОСТ 26020-83.

Двутавровая балка — это конструктивный элемент, представляющий собой горизонтальный или наклонный брус, работающий преимущественно на изгиб.

Прочностные качества балки - двутавра зависят от нескольких её характеристик:

  • - размеры двутавра по ГОСТ, масса погонного метра, площадь и размеры поперечного сечения;

  • - длина двутавровой балки, размеры поставки до 12 метров;

  • - материал согласно стандарта;

  • - способ закрепления.

В современных сооружениях используются, как правило, стальные балки двутавровые и железобетонные. Одним из самых распространённых типов поперечного сечения стальной балки является двутавровое сечение. Тавр используют при возведении каркасов зданий и мостов. Также применяют тавровые балки, швеллера, прокат с полым профилем (в частности, трубы), балки с угловым профилем сечения.

Масса двутавровой балки по ГОСТ 26020-83

Двутавр - вид металлопроката, востребованный в области строительства (промышленного, гражданского - в роли перекрытий, жилого крупнопанельного). Используется двутавровая балка также в составе мостовых конструкций, опор, колонн, путей подвесного типа.

Справочные значения для двутавровых балок должны соответствовать приведенным в таблице - номер балки зависит от ее размеров, а масса двутавра вычисляется от номера или размера. Масса приведена для горячекатаных балок обычной модификации. Масса метра двутавра исчисляется исходя из плотности стали, принятой равной 7,85 г/см³.

Таблица - Размеры двутавров, вес

Параметры двутавра
Размер двутавровой балки, мм   Площадь сечения
Номер №  масса, кг
h b s t r  см2
10 Б1 8,1 100 55 4,1 5,7 7 10,32
12 Б1 8,7 117,6 64 3,8 5,1 7 11,03
12 Б2 10,4 120 64 4,4 6,3 7 13,21
14 Б1 10,5 137,4 73 3,8 5,6 7 13,39
14 Б2 12,9 140 73 4,7 6,9 7 16,43
16 Б1 12,7 157 82 4 5,9 9 16,18
16 Б2 15,8 160 82 5 7,4 9 20,09
18 Б1 15,4 177 91 4,3 6,5 9 19,58
18 Б2 18,8 180 91 5,3 8 9 23,95
20 Б1 22,4 200 100 5,6 8,5 12 28,49
23 Б1 25,8 230 110 5,6 9 12 32,91
26 Б1 28 258 120 5,8 8,5 12 35,62
26 Б2 31,2 261 120 6 10 12 39,7
30 Б1 32,9 296 140 5,8 8,5 15 41,92
30 Б2 36,6 299 140 6 10 15 46,67
35 Б1 38,9 346 155 6,2 8,5 18 49,53
35 Б2 43,3 349 155 6,5 10 18 55,17
40 Б1 48,1 392 165 7 9,5 21 61,25
40 Б2 54,7 396 165 7,5 11,5 21 60,72
45 Б1 59,8 443 180 7,8 11 21 76,23
45 Б2 67,5 447 180 8,4 13 21 85,96
50 Б1 73 429 200 8,8 12 21 92,98
50 Б2 80,7 496 200 9,2 14 21 102,8
55 Б1 89 543 220 9,5 13,5 24 113,37
55 Б2 97,9 547 220 10 15,5 24 124,75
60 Б1 106,2 593 230 10,5 15,5 24 135,26
60 Б2 115,6 597 230 11 17,5 24 147,3
70 Б1 129,3 691 260 12 15,5 24 164,7
70 Б2 144,2 697 260 12,5 18,5 24 183,6
80 Б1 159,5 791 280 13,5 17 26 203,2
80 Б2 177,9 798 280 14 20,5 26 226,6
90 Б1 194 898 300 15 18,5 30 247,1
90 Б2 213,8 900 300 15,5 22 30 272,4
100 Б1 230,6 990 320 16 21 30 293,82
100 Б2 258,2 998 320 17 25 309 328,9
100 Б3 285,7 1006 320 18 29 30 364
100 Б4 314,5 1013 320 19,5 32,5 30 400,6


Масса погонного метра двутавровой балки представленный в таблице - теоретическая масса двутавра. Вес фактический может отличаться на 3-5%. Отклонения по массе 1 м двутавра не должны превышать плюс 3, минус 5 %. По согласованию изготовителя с потребителем отклонение по массе не должно превышать плюс 3, минус 3 % для двутавров до № 16 и плюс 2,5, минус 2,5 % для балок свыше 16. Размеры и геометрическую форму контролируют на расстоянии не менее 500 мм от торца.

Для быстрого расчета массы балки двутавровой воспользуйтесь "Калькулулятором металла" в разделе сайта "Сортамент металлопроката". Калькулятор расчета массы двутавра считает вес для разных марок сталей, что важно, если Вам нужно посчитать массу тавра, изготовленного из марочной стали. Металлокалькулятор двутавра рассчитывает вес стальной балки (по размерам сечения и длины заготовок), и длину двутавров (по общему весу стальных балок и размерам двутаврового сечения).

sbk.ltd.ua

Двутавровая балка 10, 20: производство, размеры, вес, цена

Любая строительная конструкция требует укрепительного каркаса состоящего из металла или древесного материала. Одним из популярных изделий на данный момент считается двутавровая балка. Она предназначена для снижения нагрузки применяемого стройматериала на фундамент здания, сохранив при этом прочность и безопасность сооружения.

Общая информация

Балка металлическая двутавровая обладает данным названием благодаря своей конструкции. Т–образный профиль считается тавром, поскольку имеет сечение схожее по внешнему виду с символом «Т», но двутавровый продукт имеет две металлическими полки, в результате чего несет соответствующее название.

В разрезе материал обладает формой напоминающей букву «Н», данный тип конструкции отличается большей прочностью по сравнению с обычным профилем прямоугольного сложения. Коэффициент практичности превышает стандартный конструктивный элемент почти в 6 раз, а по жесткости – в 25 раз.

Схематичный рисунок двутавровой балки

Благодаря своим техническим показателям, балка двутавровая 10, 20 имеет широкий спектр применения в промышленных сферах деятельности, в бытовых условиях. Зачастую продукт используют для укрепления конструкции коттеджей, частных небольших домов или каркасных сооружений.

Разновидности двутавровых балок

Производство сварных двутавровых балок не заканчивается на изделиях металлического типа, в качестве основного материала могут применяться пилорамные материалы в виде дерева. Если сравнивать конструкцию с подобными пиломатериалами, то она выделяется повышенной устойчивостью перед изгибами даже при массивных нагрузках.

Деревянные балки не уступают металлу по устойчивости на излом и прочности

Вне зависимости от основного материала, из которого произведена двутавровая балка, она не подвергается деформации, что увеличивает возможность использовать продукт в любых типах построек.  Если требуется возвести стены, создать пололок или пол, этот стройматериал считается надежным помощником.

На данный момент существует три основных вида двутавр:

  • стандартный;
  • с широкими полками;
  • колонного типа.

Стандартные изделия обладают полками с размером в 10-60 см, большой толщиной для боковых сторон, обеспечивающей правильное распределение общего веса, возлагающегося на элемент. Что касается жесткости, то материал не выделяется высокими показателями, именно поэтому его длина не может превышать 19 метров.

Широкополочные изделия имеют широкие боковые стенки, значение которых варьируется в пределах 40-60 см, при этом, в некоторых случаях размер может достигать 100 см. Показатели жесткости и прочности значительно превосходят стандартный тип изделия.

Колонные двутавры

Наилучшими техническими показателями обладают колонные разновидности, их размеры и вес значительно отличается от конкурирующих модификаций. В качестве основы применяется мощный стальной профиль, позволяющий балке справляться с нагрузками, измеряемые в тоннах.

ГОСТ и технические характеристики на двутавровые балки

Поскольку производство двутавровой балки основывается на изготовлении стройматериала для возведения серьезных конструкций, то каждый этап создания элементов должен соответствовать нормативам государственных стандартов. Отслеживаются все моменты, вплоть от максимально допустимого уклона внутренней части сторон, до таких значений, как инерция, уровень сопротивления, другие параметры.

Помимо всего, если взять в пример балки на прогиб, рассчитывается сама область прогиба, которая должна быть не более 0,15 S и это при высшем значении синусоиды дуги – 0,2%, в зависимости от общей длины стройматериала.

Разновидности двутавровой балки на прогиб или стандартного типа подразделяются на несколько категорий по предназначению, особенностям.

Классификация стальных двутавровых балок

  • «С» - специальные изделия, при изготовлении которых применяется углеродистая низколегированная сталь, обладающая плотной структурой. Элементы решают вопросы укрепления шахтных колонн, служат в качестве армирующего основания.
  • «М» - используются для создания подвесных путей с учетом последующего обустройства тельфера, позволяющего производить перевозку разнообразных грузов.
  • «Ш» - горячего ката профиль, состоящий из стального материала, имеет широкие полки, длину до 24 м, высоту не более 1 м. Обеспечивает прочность конструкциям, выносливость перед большими нагрузками.
  • «Б» - продукт с параметрами: длина – до 19 м, высота сторон не более 0,6м. Применяется для выполнения общестроительных задач по монтажу отдельно стоящих опорных конструкций или колонн.
  • «К» - опорная балка двутавровая 20, 30, 40 и других модификаций, производится для создания стен тяжелонагруженных строительных сооружений, таких как котлованы, метрополитен. Обладает практически равными значениями параметров ширины и высоты боковых сторон, за счет чего достигается повышенная устойчивость перед нагрузками.

Прежде чем купить двутавровую балку,  следует внимательно изучить серию, указанную на изделии, которая сообщает основные параметры установки. Важно, чтобы технические характеристики изделия не имели расхождения с расчетными таблицами более 5%, иначе продукт не сможет обеспечить конструкцию необходимой прочностью, после возведения, находиться в ней будет просто небезопасно для человека.

ВИДЕО: Расчет и подбор двутавровой балки для перекрытия

Производство металлических и деревянных изделий

Расчет двутаврового профиля следует производить исходя из требований, которые впоследствии изготовления он должен выполнять. Также важно учитывать размеры ГОСТ, прочность, нагрузку, производимую непосредственно на элемент.

Процесс производства осуществляется путем сваривания трех стальных деталей в виде обычных удлиненных пластин. После проделывания работы получаются поясные швы, однако чтобы материал имел повышенную прочность, сварку требуется производить со всех сторон.

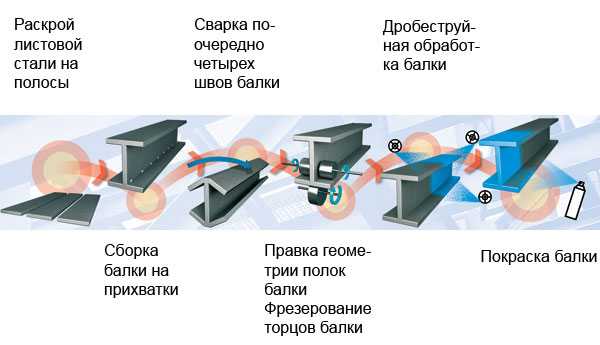

Процесс изготовления сварной двутавровой балки

Сварная двутавровая балка должна иметь две стенки, плотно прилегающие к основанию и расположенные в строгой параллельности по отношению друг к другу. Цена на продукт, произведенное собственноручным образом намного ниже товара, предоставленного на строительном рынке. Однако, взявшись за работу самостоятельного создания стального опорного элемента, следует учитывать все государственные стандарты, иначе изделие не будет выполнять функции по предназначению и сэкономленные денежные средства уйдут в двукратном размере на восстановление сооружения.

Спецификации балок деревянных двутавровых

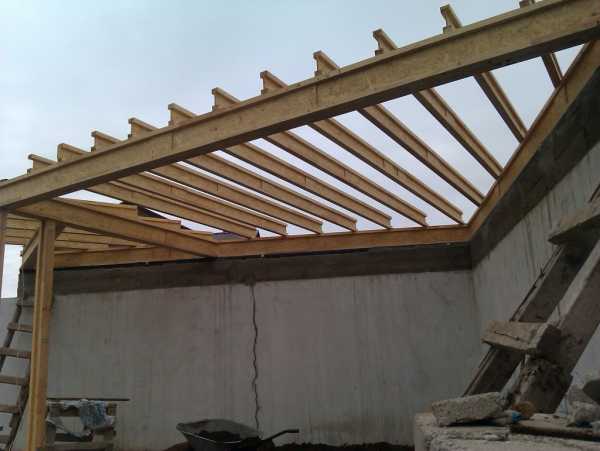

Как уже было сказано раннее, стройматериал может быть изготовлен не только из стального продукта, но и из древесины. Для создания деревянного конструктивного изделия требуется применение калиброванного сухого товара, например, брус, ОСБ. Они считаются материалами древесного происхождения, предназначенные для применения в строительных сферах деятельности. Брусья, плиты обладают меньшими значениями устойчивости, однако при правильном изготовлении, обработке, установке, могут выполнять служить длительное время.

Главный минус двутавровой балки

Если во внимание брать изделия, изготовленные из стальных сплавов, то они имеют подверженность к образованию коррозии. Чтобы избежать неприятной ситуации, предварительно перед применением продукт следует обработать антикоррозийным средством.

Древесные стройматериалы не рекомендуется устанавливать в конструкциях с большими весовыми нагрузками или в помещениях, где возникает высокая вероятность возгорания.

ВИДЕО: Как посчитать балку на изгиб – сталь+дерево


nagdak.ru

Двутавр: ГОСТ, размер, нюансы использования

Металлопрокат в целом и двутавр 100 в частности, обретает в нашей стране всё большую популярность, становясь востребованным и неотъемлемым атрибутом при проведении широчайшего спектра работ. Его производство, впрочем, как и изготовление всей прочей продукции, независимо от её дальнейшего применения и сферы использования, в полной мере регламентируется соответствующими ГОСТами, дающими подробное описание продукции, с указанием всех её возможностей и характеристик. Сегодня нами будут рассмотрены стандарты, используемые при изготовлении различных двутавров, дано их описание и отрасли применения.

Двутавровые балки – описание и характеристики

На сегодняшний день двутавровые балки, в том числе и разновидность двутавр 40, являют собой одну из наиболее распространённых вариаций стальных балок, что, по сути, и обуславливает столь обширный ассортимент этого материала, представленный на отечественном строительном рынке. Одна из главных отличительных характеристик материала – сечение поперечного типа Н-подобной конфигурации, выполненное в виде стенки и двух полок, что обеспечивает продукции дополнительную механическую жёсткость. Именно благодаря этому применение двутавров особенно актуально в ситуациях, когда требуется повышенная сопротивляемость внешним нагрузкам и изгибам. Уникальная конструкция двутавра 36м позволяет ему распределять действующие нагрузки равномерно по всей своей площади, снижая, таким образом, риски связанные с возникновением различных внештатных ситуаций.

Сортамент двутавра подлежит строгому регламентированию со стороны государства, выступая в роли единого и непреложного норматива, обязательного к исполнению всеми производителями. Это означает, что весь спектр выпускаемых сегодня двутавровых балок, в том числе и двутавр 35б1, должны в полной мере соответствовать заявленным требованиям, а их характеристики не должны выходить за пределы действующих нормативных параметров.



Производственные стандарты, используемые при изготовлении двутавров

При производстве двутавровых балок применяется целый ряд государственных стандартов (ГОСТ), среди которых:

  • 19425 и 8239 – стандарт, регламентирующий изготовление стального двутавра с уклоном внутренних граней, его размеры и характеристики;
  • 26020 – данный стандарт регламентирует технологический процесс производства двутавров с параллельными гранями;
  • 19425 – содержит в себе все необходимые данные об изготовлении балок специальной предназначенности;
  • ТУ – под конкретные разновидности изделий, в том числе и двутавр 24, выпускаемых на основании предварительной договорённости с заказчиками.

Основные технические аспекты двутавровых балок

Что касается более подробной классификации товара, то таблица наиболее значимых для пользователя параметров включает в себя следующее:

  • Продукция с параллельными гранями может быть нормальной, со средней, узкой или широкой полкой, колонной;
  • Двутавр, грани которого расположены под уклоном доступен в следующих вариациях: обычные, не имеющие маркировки, особые («М»), используемые при обустройстве сложных конструкций с подвесной геометрией, особые («С»), актуальные при построении специализированных сооружений со сложной структурой, могут быть оснащены узкими полками, но с чрезмерно удлинённой средней частью;
  • Исходя из точности проката, двутавр 100 подразделяют на такие категории: А – высокая точность, В – точность обычная;

В зависимости от типа продукции, её размера и условий использования двутавр 50 может иметь следующую маркировку:

  • Обычный («Б») – являет собой идеальное решение при возведении зданий и сооружений самой разной направленности и предназначения. Не рекомендуется к наружному использованию, в самом крайнем случае должен иметь соответствующее антикоррозионное покрытие;
  • Колонный двутавр («К») – незаменим при проведении строительных работ на самых разных промышленных объектах, требующих обустройства колонн несущего типа, а также в тех ситуациях, когда использование ж/б колонн недопустимо или не рекомендуется;
  • Широкополочный («Ш») – выступает в роли отдельного и самостоятельного строительного элемента, способного выполнять несущие функции, что обусловлено как его конструкцией, так и внешним видом.

Сфера использования

Область применения материала достаточно обширна и включает в себя следующие направления:

  • Промышленное и одиночное возведение зданий и сооружений разной сложности и геометрии;
  • Возведение ответственных проектов, в том числе различных переходов, мостов и прочего;
  • Строительство иных конструкций, требующих повышенной прочности с незначительным итоговым весом сооружения;
  • Направляющие для крановых систем промышленного типа.

Заключение

В заключении стоит сказать, что современные двутавры, и двутавр 50 здесь не исключение, являют собой необычайно надёжный, универсальный и востребованный материал, который благодаря грамотному сочетанию своих параметров и доступной цены пользуется заслуженным спросом у отечественного потребителя, оставляя далеко позади множество конкурентных предложений импортного производства.

the-master.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
