Циркуляционный насос – виды, характеристики, производительность
Циркуляционный насос — оборудование для обеспечения обогрева жилья и не жилых помещений. При отсутствии центральной котельной станции с помощью циркуляционного насоса через систему автономного отопления осуществляется подача теплоносителя — горячей воды, во все комнаты квартиры или частного дома.
Циркуляционные насосы создают принудительную циркуляцию теплоносителя в трубопроводе, усиливают напор при недостаточном давлении, обеспечивают удаленные точки обогревательной системы, помогают преодолевать сопротивление установленных труб и батарей, необходимы при установке теплого пола.
Для эффективного обогрева жилой/нежилой площади и исправной работы системы автономного отопления важно выбрать подходящий циркуляционный насос. В этой статье мы расскажем про особенности, виды и характеристики такого оборудования, поможем подобрать и приобрести циркуляционный насос для обогрева различных помещений.
Конструкция и принцип действия циркуляционного насоса
Конструкция циркуляционного насоса включает в себя: электрический двигатель, вал для передачи крутящего момента, крыльчатку, которая находится в камере типа «улитка». Механизмы прибора заключены в металлический корпус, устойчивый к коррозии.
Принцип работы насоса основывается на интенсивном движении лопастей, которые прогоняют теплоноситель через трубы и батареи контура системы отопления. В самой простой реализации замкнутый контур системы отопления состоит из следующих элементов: котла, подачи теплоносителя, прогоняемого по трубам и батареям, обратки — остывшего теплоносителя, который возвращается назад в котел.
Циркуляционные насосы приобретают для улучшения систем отопления в жилых и не жилых помещениях, при большой протяженности трубы в несколько десятков метров с теплоносителем, при частых перепадах уровня в системе отопления и при наличии теплого пола.
Циркуляционный насос является обязательным при монтаже котла в подвале и подачи теплоносителя к удаленным точкам водоразбора, на второй этаж здания и выше.
Циркуляционные насосы препятствуют созданию воздушных пробок в трубах, продлевают срок эксплуатации котла, позволят полностью удовлетворить потребности пользователя в обогреве помещений. При этом такое оборудование отличается экономичным расходом электроэнергии. Стандартная маркировка помогает быстро выбрать наиболее подходящий насос под определенную систему отопления.

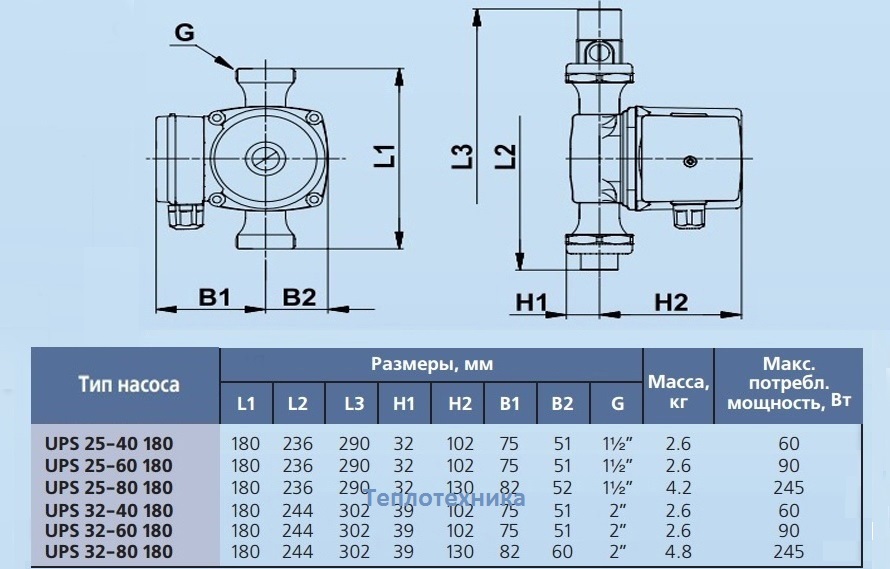

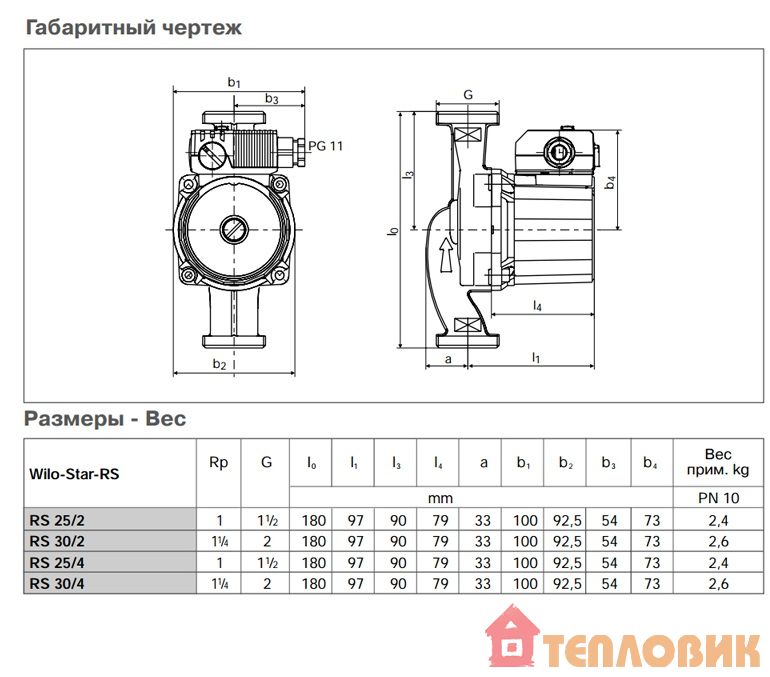

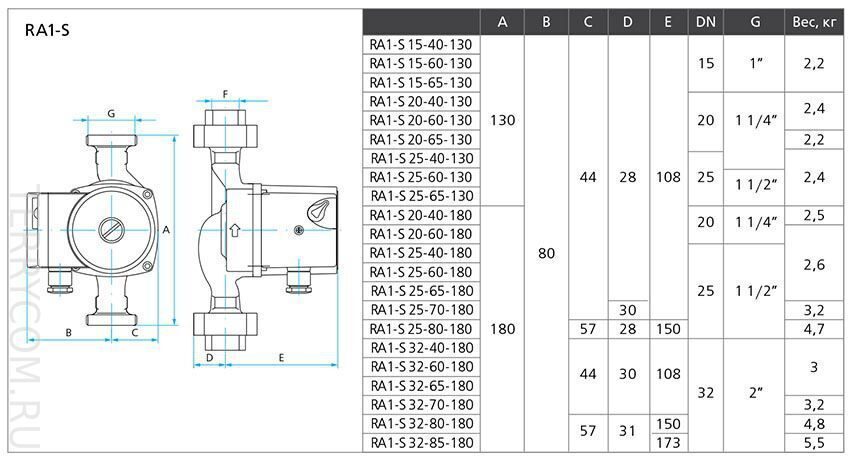

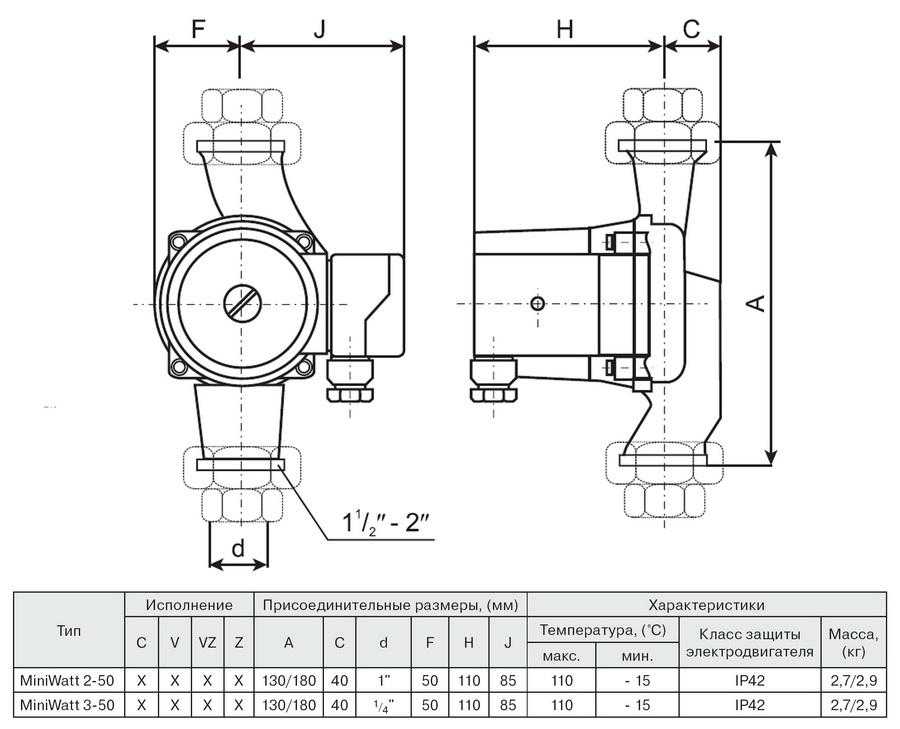

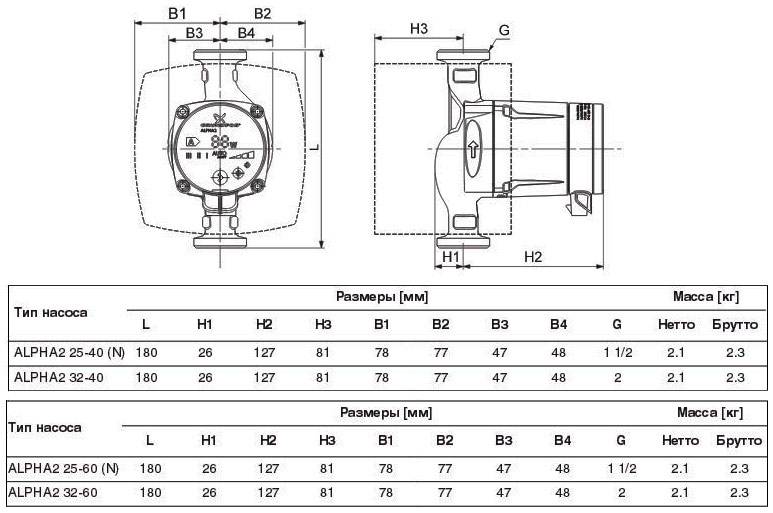

Пример маркировки циркуляционного насоса — UPS 25-40 180. Где UP — тип насоса, S — несколько рабочих режимов. Если буква S в маркировке отсутствует — это обозначает, что насос имеет одну скорость. Значение 25 — диаметр входной трубы выражается в мм; 40 — это напор, выражается в дм; 180 — монтажная длина прибора, выражается в мм. Также в маркировке может указываться соединение — фланец F с обозначением резьбы, материал N — сталь, B — бронза, если нет буквы обозначения, значит чугун.
Виды циркуляционных насосов
Циркуляционные насосы отечественных и зарубежных производителей можно разделить на два вида: с мокрым ротором и сухим ротором.
Конструкция насоса является ключевым классификационным признаком. Оборудование подходит для различных условий эксплуатации.

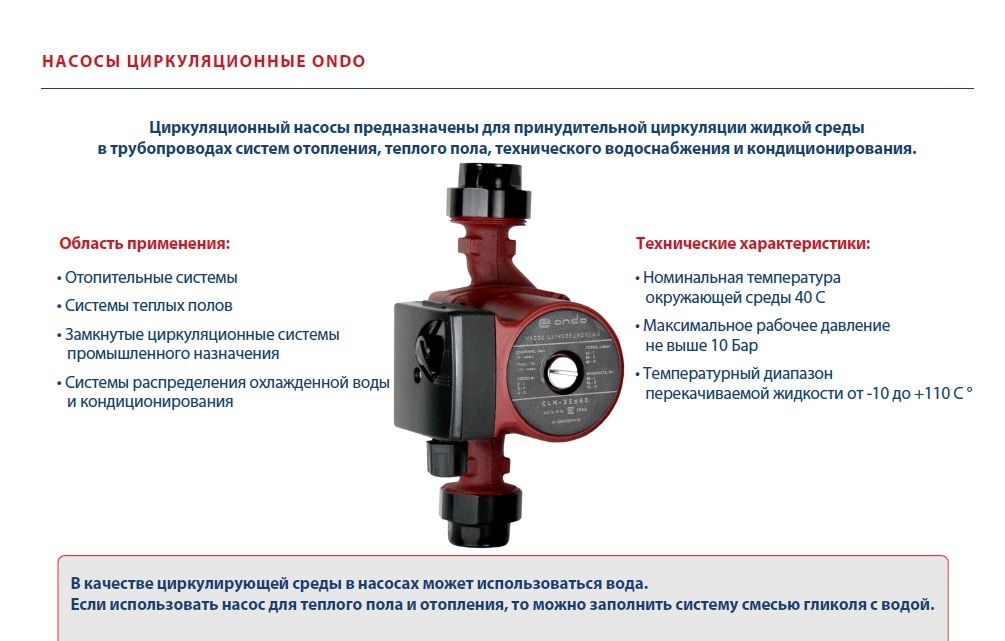

Циркуляционные насосы с мокрым ротором, в которых ротор и крыльчатка контактируют с теплоносителем, а статор расположен в герметичном стакане. Отличаются долгим сроком эксплуатации, просты в монтаже и легки в использовании. Способствуют удалению воздушных пробок в системе. Охлаждение двигателя, предотвращает его перегрев. Такое оборудование не создает шума, широко применяется в квартирах и частных домах.
Насос с сухим ротором состоит из двух раздельных узлов. В контакте с тепловым носителем находятся только лопасти колеса, которые предназначены для продвижения горячей воды по системе.
Насосы с сухим ротором считаются более сложными по конструкции и в обслуживании, отличаются высоким уровнем шума, требуют отведения специального помещения. Применяются, как правило, на предприятиях и производствах, где протяженность трубопровода превышает 200 метров.
Плюсы насосов с сухим ротором: мощность и производительность, высокий напор теплоносителя, низкое энергопотребление, перекачка жидкости с температурой до 115 градусов. Из минусов: насосы с сухим ротором чувствительны к качеству теплового носителя.
Выбираем циркуляционный насос
Сделать правильный выбор и приобрести подходящую модель циркуляционного насоса совсем не сложно. Главное, правильно рассчитать расход и напор теплоносителя, а также не забыть про потребление электроэнергии. Выбор циркуляционного насоса следует производить, учитывая следующие характеристики:
Место установки прибора. Циркуляционный насос устанавливается на трубы контура обратки, по которым прогоняется носитель с пониженной температурой. Этот помогает снизить износ деталей прибора, тем более, если лопасти крыльчатки выполнены из пластика. Устанавливается прибор на участок системы, где есть место для удобного ремонта или замены насоса, в случае необходимости.
Монтаж прибора осуществляется после расширительного бака, чтобы избежать возникновения вихревых потоков в системе отопления. При установке агрегата перед радиатором, может образоваться значительная разность температур теплоносителя. Для обеспечения теплого пола горячей водой, предусмотрены насосы с повышенной мощностью.
Мощность — ключевая характеристика оборудования, от которой зависит производительность прибора и эффективное обеспечение помещений теплоносителем. Циркуляционные насосы с избыточным значением мощности для определенной системы отопления могут послужить причиной возникновения аварийных ситуаций. Слишком малая мощность приведет к недостатку КПД оборудования и плохому обогреву. Значение мощности определяется по следующей формуле: мощность котла делят на разницу температур подачи и обратки.
Температурный диапазон — температура, при которой оборудование сможет исправно функционировать. Нарушения заявленного диапазона способны привести к преждевременной поломке рабочих элементов насоса.
Данная величина указывается в паспорте прибора.
Формула расчета производительности прибора и напора теплоносителя
Производительность прибора — это величина, обозначающая объем теплоносителя, который насос перекачивает за определенное время.
Формула расчета производительности: Qpu = Qn/(dt*1,165)
Qn — это мощность источника, условно считается 1 кВт на 10 квадратных метров площади помещения.
dt — разница температур на подаче теплоносителя в систему и на обратке, при выходе из системы. В большинстве случаев эта температура составляет 15 градусов.
1,165 — это стандартный коэффициент теплоемкости воды.
Рассчитаем необходимую производительность прибора для дома, площадь которого составляет 120 м2.
Qn = 120/10 = 12 кВт
12/(15*1,165) = 0,68 м3/час
Необходимый напор для циркуляции теплоносителя в системе и эффективного обогрева рассчитывается по следующей формуле:
Hpu = R*L*ZF/10000
R — стандартная величина, показатель потерь скорости трения, равен 150.
L — общая протяженность труб в системе теплоснабжения.
ZF — стандартный коэффициент сопротивления запорной арматуры с термостатическим вентилем, равен 2,2.
Рассчитаем необходимый напор для снабжения системы теплоносителем, если общая протяженность труб составляет 45 метров:
150*45*2,2 = 14850
Данное значение переведем в метры, разделим 14850 на 10000. Величина необходимого напора составляет 1,485 метра.
Материал рабочего колеса
В зависимости от модели циркуляционного насоса рабочее колесо, которое предназначено для транспортировки теплоносителя, может быть выполнено из пластика, чугуна, нержавеющей стали и латуни.
Рабочее колесо из пластика — менее прочное по сравнению с другими вариантами. Интенсивное движение лопастей в процессе работы, приводит к их деформации и выходу насоса из строя.
Чугун является более износостойким материалом.
Прибор с рабочим колесом из чугуна подходит для работы в системах малой и средней мощности.
Рабочее колесо из нержавеющей стали отличается своей долговечностью и устанавливается на аппараты с высокой производительностью.
Детали из латуни отвечают необходимым параметрам для длительного использования. На латунных поверхностях не образуется коррозия, не скапливаются органические или неорганические отложения.
Дополнительные функции циркуляционных насосов
Циркуляционные насосы — это автономное оборудование, пользователю необходимо лишь иногда проверять состояние прибора, изредка проводить обслуживание. Насосы имеют удобные панели управления, дисплеи для контроля функционирования системы и диагностики оборудования. Существуют модели со сдвоенной конструкцией, которая подразумевает наличие в корпусе второго рабочего блока.
Также насосы могут оснащаться рядом вспомогательных функций, значительно улучшающих эксплуатацию оборудования:
Автоматический режим — автоматика прибора самостоятельно контролирует давление и скорость циркуляции носителя по системе.
Таймер — для установки времени запуска привода, который производится, учитывая работу котла отопления.
Защита от перегрева и сухого хода — термодатчики определяют температуру электродвигателя и наличие воды в системе.
Где приобрести циркуляционный насос?
В магазинах и на сайте ТМК Инструмент представлен широкий выбор циркуляционных насосов. Вы сможете подобрать и приобрести наиболее подходящее оборудование для эффективного обогрева жилья, рабочих, производственных и других помещений. Ждем вас в магазинах и на сайте ТМК Инструмент!
Сравнительная характеристика циркуляционных насосов.
Замкнутые системы отопления не могут эффективно функционировать без применения циркуляционного насоса. Движение жидкости возможно за счет перепада высоты и температуры носителя, но продуктивность такой конструкции будет значительно меньше.
Циркуляционные насосы создают перемещение носителя в системе, увеличивая теплоотдачу и повышая напор воды.
Модели устройства различаются по основным характеристикам: статическое давление, высота подъема носителя, температура перекачиваемой жидкости, требуемое напряжение сети, комплектация. Нередко заявленная производителем эффективность не совпадает с реальной выдачей. Внутренняя конструкция насоса часто не обладает необходимыми техническими параметрами, что напрямую влияет на срок эксплуатации и вырабатываемый ресурс.
Чтобы увидеть это наглядно, мы сравнили устройство двух циркуляционных насосов для замкнутой системы. Один из них дешевая модель с минимальной комплектацией, назовем его A. Второй на 20% дороже аналога, с расширенным комплектом — изделие B.
Заявленные технические характеристики представленных устройств
Характеристики | Насос A | Насос B |
Высота подъема носителя | 4 м. | 4 м. |
Максимальная температура перекачиваемой жидкости | 110С | 110С |
Напряжение сети | 220Вт | 220Вт |
Комплектация | Насос в сборе, резьбовое соединение. | Насос в сборе, резьбовое соединение. |
На первый взгляд показатели в таблице практически идентичны.
Но если заглянуть внутрь обоих насосов, можно увидеть принципиальные различия, которые напрямую влияют на эксплуатационные качества.
Корпус
Оболочка насосов изготовлена из сплава модифицированного чугуна и покрыта порошковой краской. С внешней стороны изделия различаются цветом и незначительными деталями. А вот с внутренней стороны корпус имеет шероховатость разной интенсивность. В модели A неровности видно невооруженном глазом и сразу ощущаются тактильно. Насос B имеет гладкую шлифованною внутреннюю поверхность корпуса. Данный параметр влияет на уровень отложения солей и известкового налета, который больше задерживается на шероховатом неровном покрытии.
Мощность
Данная характеристика влияет на высоту подъема жидкости в системе. Чем выше мощность, тем больший темп циркуляции получает носитель, а значит выше качество выдачи результата. Показатель мощности напрямую зависит от объема медной обмотки статора. Если в двигателях с одинаковыми параметрами сечение провода и количество витков обмотки сильно отличаются, то скорее всего один из двигателей, на котором сэкономили, не отвечает заявленным характеристикам.
В представленных насосах объем медной обмотки в A на 20% меньше, чем в B. Это значит, что мощность и ресурс во второй модели гораздо выше и заявленные 4 метра подъема носителя будут достигнуты, в отличии от первого изделия.
Уплотнители
Качество уплотнительных элементов влияет на герметичность электронной составляющей от попадания влаги, а также подтеков в корпусе насоса. Если прокладка тонкая из быстро разрушающегося материала, то ресурс устройства значительно сократиться. В модели A применяются уплотнители из мягкой резины толщиной 2 мм. Изделие B укомплектовано прокладками из эластичного каучука толщиной 4 мм. с усилением на внешний край.
Блок управления
Клеммная коробка предназначена для подачи и распределения тока в двигатель насоса. Наиболее важными и уязвимыми элементами является проводка и контактная группа. При сравнении двух моделей насоса можно увидеть следующие различия.
В варианте A провода тонкие и ломкие, контактный элемент сделан по старой технологии, не отвечающей сегодняшним стандартам.
В комплекте не предусмотрена подводка к электропитанию, нужно приобретать отдельно кабель с вилкой.
Модель B имеет толстую усиленную проводку, контактная группа обеспечивает надежное соединение и необходимый уровень защиты. Клеммная коробка имеет кабель с вилкой, благодаря которым подключение возможно сразу после монтажа.
Разъемное соединение
Гайки для присоединения циркуляционного насоса к замкнутой системе в данном случае идут в комплекте поставки. Разница состоит в материале изготовления деталей. Модель A предлагает соединения из сплава металлов без защитной обработки. Такой элемент подвержен коррозии и ржавлению, что в дальнейшем приведет к его замене. Насос B монтируется на гайки из металлического сплава с анодированным покрытием, которое предотвращает коррозийные процессы. Также, в комплекте устройства предусмотрена фумлента для герметизации соединений.
При выборе циркуляционных насосов для отопительной системы не стоит полагаться на заявленные производителем параметры.
Часто строение устройства технически не может выдать ожидаемый результат. Поэтому, стоит отдавать предпочтение более дорогим моделям, так как зачастую цена оправдана применением более качественных комплектующих деталей.
Насосы Dimension One – подача горячих источников
Сортировать по ПопулярныеЛучшие продажиПо алфавиту, от A до ZПо алфавиту, от Z до AЦена, от низкой к высокойЦена, от высокой к низкойДата, от старой к новойДата, от новой к старой
Насосы, настроенные специально для спа Dimension One. Каждая из их гидромассажных ванн оснащена насосами, специально разработанными для работы с их эксклюзивными методами гидротерапии. Использование этих заводских насосов гарантирует, что ваша гидромассажная ванна обеспечит наилучшие впечатления от массажа.
Конечно, D1 использует не только струйные насосы. Во всех спа-салонах Reflections и Bay Collection используется специальный циркуляционный насос с низким расходом, гарантирующий, что входящие в комплект озоновые системы будут использовать свои лучшие возможности.
Коллекция Bay включает в себя даже дополнительный насос, чтобы управлять водопадами!
Независимо от того, какой тип насоса вы ищете, Hotspring Supply — это ваш источник наилучшей замены непосредственно на заводе.
Не знаете, какой насос вам нужен? Просто найдите модель и год выпуска вашего спа и позвоните нашим специалистам!
Циркуляционный насос Dimension One, E3 (Фонтан / Только дома / Арена / AFS) – 01512-330 (ЗАМЕНА 01512-86)
Обычная цена 245,49 $
Циркуляционный насос Dimension One, Laing E10 230 В (только фонтан)* – 01512-321
Цена продажи $309,99
Обычная цена 399,99 $ Продажа
Струйный насос Dimension One (Sta-Rite) 3,6 л.с., двухскоростной 01562-39C УСТАРЕВШИЙ, последний.
Цена продажи 599,99 долларов США
Обычная цена 674,99 $ Продажа
Двухскоростной водяной насос Dimension One мощностью 3 л.
с. — 01562-12
Цена продажи 749,99 долларов США
Обычная цена 799,99 $ Продажа
Dimension One, 3,5 л.с., 2 скорости, струйный насос Sta-Rite (без кабеля) — 01562-44
Цена продажи 799,99 долларов США
Обычная цена 849,99 $ Продажа
Насос Dimension One 1,5 л.с., двухскоростной, 110 В перем.
$492,99
Обычная цена 599,99 $ Продажа
Витоновое уплотнение насоса Dimension One — 01512-310
Обычная цена $31,95
Уплотнение насоса Dimension One PS 201 – 01512-30
Обычная цена 45,99 $
Уплотнение насоса PS 200 Dimension One — 01512-29
Цена продажи 10,95 долларов США
Обычная цена 13,95 $ Продажа
Уплотнение насоса PS 1000 размера One — 01512-101
Цена продажи $10,95
Обычная цена 13,95 $ Продажа
КОМПЛЕКТ РОТОРА Dimension One Laing, CIRC, 8523 – 01512-0013
Обычная цена 71,95 $
КОМПЛЕКТ РОТОРА Dimension One Laing, CIRC 9930 – 01512-0014
Обычная цена 95,49 $
Циркуляционный насос– мощный 1/6 л.
с.
– OutdoorBoiler.comПОЗВОНИТЕ НАМ СЕГОДНЯ (231) 861-8200
Обычная цена 305,95 долларов США Цена продажи 189,65 долларов США Сэкономьте $116,30
/
Стоимость доставки рассчитывается при оформлении заказа.
МОЖНО ДОСТАВИТЬ СЕЙЧАС !!
Этот циркуляционный насос имеет те же характеристики, что и прочный насос Grundfos мощностью 1/6 л.с., который мы используем в гидравлических системах уже 30 лет. Этот насос Grundfos имеет 3-летнюю гарантию и стоит более 350 долларов. Мы продали более 20 000 таких насосов.
ЭТОТ НАСОС ЛУЧШЕ! Он имеет 4-ЛЕТНЮЮ ГАРАНТИЮ и стоит всего $189,65 .
Внимательно следуйте инструкциям по установке насоса ЛЮБОЙ марки — убедитесь, что вал насоса выровнен, чтобы избежать воздушной пробки. Насосы всех марок будут блокировать воздух, если вал насоса не выровнен, а повреждения, вызванные неправильно установленным насосом, не покрываются гарантией ни одного производителя.
Этот насос соответствует спецификациям ВСЕХ марок наружных дровяных котлов и большинства других гидравлических устройств. Это узкоспециализированный насос, который был разработан для удовлетворения высоких требований к гидравлическим системам внутренних и наружных котлов. Этот насос также очень эффективен в самых разных системах отопления, включая системы лучистого отопления, водяные котлы для внутренних помещений, радиаторы, фанкойлы и т. д.
Насос такого размера необходим для расстояний более 75 футов между зданием и печью. Насос этого размера также рекомендуется, если вода для печи циркулирует через фильтр и более одного теплообменника (например, печь И пластинчатый теплообменник для ГВС).
Этот насос представляет собой 3-скоростной чугунный циркуляционный насос со встроенным контролем потока. 3 скорости (низкая/средняя/высокая) Brute делают эту модель очень универсальной и позволяют использовать ее в самых разных системах отопления, включая лучистые, водяные, радиаторы, фанкойлы и т.
д. Встроенная проверка потока устраняет необходимость купить и установить отдельный встроенный обратный клапан, но этот обратный клапан можно снять для использования в наружной дровяной печи. Этот циркуляционный насос предназначен для систем с замкнутым контуром со средними и высокими расходами и перепадами давления. Встроенная термозащита насоса с автоматическим сбросом обеспечивает безопасность двигателя и продлевает срок службы циркуляционного насоса.
* Съемный обратный клапан * Спускной винт ротора * 3 скорости (низкая, средняя, высокая) * Керамический вал * 4 года гарантии *Диапазон расхода: 0–34 галлонов США в минуту *Диапазон напора: 0–30 футов
галлонов/ Минута
Низкая: 20–24
Средняя: 24–28
Высокая: 30–34
Рекомендуемая скорость
Сначала установите насос на самую низкую скорость (I). Если тепла недостаточно, увеличьте скорость.
