Размеры дюймовые в мм: Таблица перевода дюймовых размеров в метрические

alexxlab | 31.01.2021 | 0 | Разное

Содержание

Дюймовые ключи – таблица размеров

Дюймовые ключи и головки вам пригодятся, если вы ремонтируете или используете американскую технику. Техника из США за последние годы получила широкое распространение в нашей стране: американские тягачи, автомобили, сельхозтехника. Кроме этого, американские агрегаты, двигатели и трансмиссии, устанавливают многие производители из других стран, в том числе российские.

Если крепление новое и неизношенное, а стандартные инструменты “немного не подходят”: меньший размер не налезает, а следующий болтается. В таких случаях, велика вероятность того, что вам нужны дюймовые ключи.

Если вы ремонтируете или работаете на технике с дюймовыми креплениями, обязательно стоит приобрести набор дюймовых ключей, набор дюймовых головок и, если необходимо, набор дюймовых шестигранников.

Для того, чтобы вы могли лучше разобраться с дюймовыми размерами, ниже приведена таблица для конвертации в метрическую систему.


ДЮЙМ	ММ	ДЮЙМ	ММ	ДЮЙМ	ММ	ДЮЙМ	ММ	ДЮЙМ	ММ
1/32	0,7938	1-1/32	26,1938	2-1/32	51,594	3-1/32	76,9938	4-1/32	102,3938
1/16	1,5875	1-1/16	26,9875	2-1/16	52,388	3-1/16	77,7875	4-1/16	103,1875
3/32	2,3812	1-3/32	27,7812	2-3/32	53,181	3-3/32	7835812	4-3/32	103,9812
1/8	3,1750	1-1/8	28,5750	2-1/8	53,9750	3-1/8	79,3750	4-1/8	104,7750
5/32	3,9688	1-5/32	29,3688	2-5/32	54,769	3-5/32	80,1688	4-5/32	105,5688
3/16	4,7625	1-3/16	30,1625	2-3/16	55,563	3-3/16	80,9625	4-3/16	106,3625
7/32	5,5562	1-7/32	30,9562	2-7/32	56,356	3-7/32	81,7562	4-7/32	107,1562
1/4	6,3500	1-1/4	31,7500	2-1/4	53,1500	3-1/4	82,5500	4-1/4	107,9500
9/32	7,1438	1-9/32	32,5438	2-9/32	57,944	3-9/32	83,3438	4-9/32	108,7438
5/16	7,9375	1-5/16	33,3375	2-5/16	58,738	3-5/16	84,1375	4-5/16	109,5375
11/32	8,7312	1-11/32	34,1312	2-11/32	59,531	3-11/32	84,9312	4-11/32	110,3312
3/8	9,5250	1-3/8	34,9250	2-3/8	60,3250	3-3/8	85,7250	4-3/8	111,1250
13/32	10,3188	1-13/32	35,7188	2-13/32	61,119	3-13/32	86,5188	4-13/32	111,9188
7/16	11,1125	1-7/16	36,5125	2-7/16	61,9125	3-7/16	87,31,25	4-7/16	112,7125
15/32	11,9062	1-15/32	37,3062	2-15/32	62,7062	3-15/32	88,1062	4-15/32	113,5062
1/2	12,7000	1-1/2	38,1000	2-1/2	63,5000	3-1/2	88,9000	4-1/2	114,3000
17/32	13,4938	1-17/32	38,8938	2-17/32	64,2938	3-17/32	89,6938	4-17/32	115,0938
9/16	14,2875	1-9/16	39,6875	2-9/16	65,0875	3-9/16	90,4875	4-9/16	115,8875
19/32	15,0812	1-19/32	40,4812	2-19/32	65,8812	3-19/32	91,2812	4-19/32	116,6812
5/8	15,8750	1-5/8	41,2750	2-5/8	66,6750	3-5/8	92,0750	4-5/8	117,4750
21/32	16,6688	1-21/32	42,0688	2-21/32	67,4688	3-21/32	92,8688	4-21/32	118,2688
11/16	17,4625	1-11/16	42,8625	2-11/16	68,2625	3-11/16	93,6625	4-11/16	119,0625
23/32	18,2562	1-23/32	43,6562	2-23/32	69,0562	3-23/32	94,4562	4-23/32	119,8562
3/4	19,0500	1-3/4	44,4500	2-3/4	69,8500	3-3/4	95,2500	4-3/4	120,4500
25/32	19,8438	1-25/32	45,2438	2-25/32	70,6438	3-25/32	96,0438	4-25/32	121,4438
13/16	20,6375	1-13/16	46,0375	2-13/16	71,4375	3-13/16	96,8375	4-13/16	122,2375
27/32	21,4312	1-27/32	46,8312	2-27/32	72,2312	3-27/32	97,6312	4-27/32	123,0312
7/8	22,2250	1-7/8	47,6250	2-7/8	73,0250	3-7/8	98,4250	4-7/8	123,8250
29/32	23,0188	1-29/32	48,4188	2-29/32	73,8188	3-29/32	99,2188	4-29/32	124,6188
15/16	23,8125	1-15/16	49,2125	2-15/16	74,6125	3-15/16	100,0125	4-15/16	125,4125
31/32	24,6062	1-31/32	50,0062	2-31/32	75,4062	3-31/32	100,8062	4-31/32	126,2062
1	25,4000	2	50,8000	3	76,2000	4	101,6000	5	127,0000

Перевод дюймов в миллиметры

Цена:
от: до:

Название:

Артикул:

Текст:

Выберите категорию:
Все Абразивный инструмент ANDRE Абразивный инструмент» Абразивный инструмент на керамической связке»» Шлифовальные круги тип 1( прямой профиль) 25А (белые)»» Шлифовальные круги тип 1( прямой профиль) 63С (зеленые)»» Шлифовальные круги тип 11( чашечные конические) 25А (белые)»» Шлифовальные круги тип 11( чашечные конические) 63С (зеленые)»» Шлифовальные круги тип 12( тарельчатые плоские) 25А (белые)»» Шлифовальные круги тип 12( тарельчатые плоские) 63С (зеленые)»» Шлифовальные круги тип 14( тарельчатые) 25А (белые)»» Шлифовальные круги тип 14( тарельчатые) 63С (зеленые)»» Шлифовальные круги тип 6»» Бруски» Инструмент на бакеллитовой связке»» Круги отрезные армированные по черным, цветным металлам и нержавеющим сталям тип 41»» Круги отрезные армированныепо бетону (камню, кирпичу) тип 41»» Круги зачистные армированные тип 1 (прямой профиль)»» Сегменты шлифовальные»» Круги отрезные не армированные»» Круги для заточки пил тип 3 (конический профиль) »» Круги зачистные не армированные тип 1 (прямой профиль)» Инструмент на гибкой основе»» Наждачная бумага»»» Наждачная бумага в рулонах»»» Наждачная бумага в листах»» Лепестковые круги КЛТ»» Лепестковые круги КЛ»» Лепестковые круги КЛО»» Фибровые диски»» Клетированные диски»» Ленты бесконечные»» Шлифблоки» Паста ГОИ» Вулканитовые круги» Тигли Алмазный инструмент и инструмент из СТМ» Карандаши алмазные правящие» Круги алмазные» Бруски алмазные правящие» Круги эльборовые» Надфили алмазные» Паста алмазная» Сверла алмазные» Сверла алмазные трубчатые» Стеклорезы алмазные Измерительный инструмент» Штангенциркули» Измерительные приборы» Калибры»» Гладкие калибры-пробки»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr» Концевые меры длины» Линейки металлические» Рулетки» Угольники слесарные КЛЕЙМА» КЛЕЙМА БУКВЕННЫЕ» КЛЕЙМА ЦИФРОВЫЕ» ДЕРЖАТЕЛИ ДЛЯ КЛЕЙМ Металлорежущий инструмент» Сверла»» Сверла с коническим хвостовиком ГОСТ 10903-77»» Сверла с коническим хвостовиком длинные, ГОСТ 12121-77»» Сверла с цилиндрическим хвостовиком средней серии, ГОСТ 10902-77»» Сверла с цилиндрическим хвостовиком длинной и удлиненной серий, ГОСТ 886-77 »» Центровочные сверла ГОСТ 14952-75, ТУ 2-3912-001, DIN 333»» Сверла монолитные твердосплавные с цилиндрическим хвостовиком ГОСТ 17274-71»» Наборы сверл»» Сверла для печатных плат»» Ступенчатые сверла для листовых материалов»» Сверла с центральной вставкой по DIN-1897 »» Сверла двухсторонние» Метчики»» Метчики с метрической (М) резьбой»»» Метчики гаечные прямые и изогнутые»»» Метчики машинно-ручные ГОСТ 3266-81»»» Метчики ручные»» Метчики с трубной цилиндрической (G) резьбой»» Метчики с трубной конической (Rc) резьбой ГОСТ 6227-80»» Метчики с дюймовой резьбой»» Метчики с дюймовой конической (К) резьбой ГОСТ 6227-80» Развертки»» Развертки ручные»» Развертки машинные» Фрезы»» Борфрезы»» Фрезы дисковые отрезные ГОСТ 2679-93»» Фрезы для пазов шпонок сегментных ГОСТ 6648-79»» Фрезы концевые с коническим хвостовиком ГОСТ 170»» Фрезы концевые с цилиндрическим хвостовиком ГОСТ 1702»» Фрезы модульные»» Фрезы монолитные (концевые и шпоночные)»» Фрезы торцевые»» Фрезы трехсторонние»» Фрезы цилиндрические»» Фрезы шпоночные»» Фрезы червячные»» Фрезы радиусные выпуклые и вогнутые» Круглые плашки»» Плашки круглые коническая трубная (Rc) резьба ГОСТ 6228-80»» Плашки круглые коническая дюймовая (К) резьба ГОСТ 6228-80»» Плашки круглые трубная цилиндрическая (G) резьба ГОСТ 6357-81»» Плашки круглые метрическая (М) резьба ГОСТ 9740-73» Пластины твердосплавные»» Напайные пластины»» Сменные пластины» Ножевочные полотна» Токарные резцы»» Резцы отрезные ГОСТ 18884-73»» Резцы подрезные отогнутые ГОСТ 18880-82»» Резцы проходные отогнутые ГОСТ 18877-82»» Резцы проходные прямые ГОСТ 18878-73»» Резцы проходные упорные отогнутые ГОСТ 18879-73»» Резцы проходные упорные прямые ГОСТ 18879-73»» Резцы расточные ГОСТ 18882-73, ГОСТ 18883-73»» Резцы резьбовые ГОСТ 18876-73»» Канавочные резцы»» Резцы левые» Сегментные пилы и сегменты к ним» Гребенки плоские к резьбонарезным головкам Металлорежущий инструмент FANAR» Метчики»» М, Mf- метрическая основная и метрическая мелкая резьба»»» Машинные метчики»»»» Серия MasterTAP»»»» Серия 800»»»» Серия 800X»»»» Серия INOX (для обработки нержавеющих сталей)»»»» Метчики для левой резьбы LH»»»» Серия 1400»»»» S-NC серия (для использования в станках с ЧПУ и ОЦ)»»»» Серия FAN (для обработки сталей, нержавейки, чугуна)»»»» Серия WGN ( метчики-раскатники)»»»» Серия AL (для обработки алюминия)»»»» Серия GAL (для обработки алюминиевых сплавов)»»»» Серия Az (с шахматным расположением зубов)»»»» Серия EL (сверхдлинные метчики для глубоких отверстий)»»»» Серия FAN-Ni (для обработки никеля и жаропрочных сплавов на его основе)»»»» Серия GG (для обработки чугуна)»»»» Серия Ti (для обработки титана, никеля, бронзы, легированных и нержавеющих сталей)»»»» Серия Ms (для обработки меди, бронзы, латуни)»»»» Серия HRC 50 (для обработки материалов с твердостью до 50HRC)»»» Машинно-ручные (машинные) однопроходные метчики»»» Машинно-ручные ( ручные) комплектные метчики»»»» HSS машинно-ручные ( ручные) комплектные метчики »»»» INOX машинно-ручные ( ручные) комплектные метчики»»»» HSS левые машинно-ручные ( ручные) комплектные метчики»»» Гаечные метчики»»» Комбинированные метчики-сверла»»» Метчики-биты»» G- трубная цилиндрическая резьба»» UNC- унифицированная американская дюймовая резьба с крупным шагом»» UNF- унифицированная американская дюймовая резьба с мелким шагом»» BSW- дюймовая резьба Витуорта с крупным шагом»» BSF- дюймовая резьба Уитворта с мелким шагом»» NPT- дюймовая коническая резьба»» Pg – трубопроводная резьба»» Rc – трубная коническая резьба»» Vg- вентильная резьба» Плашки круглые»» М- метрическая основная и Mf- метрическая мелкая резьба»»» Плашки круглые серия 800 правая метрическая резьба»»» Плашки круглые серия 800 левая метрическая резьба»»» Плашки круглые серии INOX и INOX+ (для обработки нержавеющих сталей) метрическая резьба»» G- трубная цилиндрическая резьба »»» Плашки круглые для трубной цилиндрической резьбы G cерия 800»»» Плашки круглые для трубной цилиндрической резьбы G серия INOX (для обработки нержавеющих сталей)»» Плашки круглые для американской унифицированной дюймовой резьбы UNC с крупным шагом»» Плашки круглые для американской унифицированной дюймовой резьбы UNF с мелким шагом»» Плашки круглые для дюймовой резьбы BSW ( дюймовая резьба Уитворта с крупным шагом)»» Плашки круглые для дюймовой резьбы BSF ( дюймовая резьба Уитворта с мелким шагом)»» NPT- американская коническая трубная резьба»» Pg – трубопроводная резьба»» R – трубная коническая резьба»» Vg – вентильная резьба» Сверла»» Сверла спиральные с цилиндрическим хвостовиком по нержавеющим сталям DIN 338 INOX » Воротки для метчиков и плашек» Калибры»» Гладкие калибры-пробки»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr» Наборы резьбонарезного инструмента» Станочная оснастка» Твердосплавные фрезы» Фрезы из быстрорежущей стали» Зенковки с направляющей» Зенковки» Конические развертки 1:16 Сверхдлинные сверла для металла и нержавеющей стали Сверла производства WIERTLA BAILDON» Сверла с к/х шлифованные HSS, NWKc, DIN 345» Сверла с к/х по нержавеющей стали серии INOX » Сверла с ц/х вальцованные HSS, светлые NWKa, DIN 338» Сверла с ц/х шлифованные HSS, длинные , DIN 340» Сверла с проточенным хвостовиком» Сверла для высверливания точечной сварки Оснастка для электро-бензо-пневмоинструмента» Оснастка для перфораторов»» Буры для перфораторов SDS+»» Буры для перфораторов SDSmax»» Пики, долота, зубила, переходники для перфораторов » Биты для шуруповертов»» Биты, насадки, головки, держатели USH»» Биты, насадки, головки, держатели ПРАКТИКА» Коронки биметаллические» Коронки твердосплавные» Сверла по кирпичу и бетону твердосплавные» Сверла по стеклу и кафелю» Сверла по дереву»» Перовые сверла по дереву»» Сверла для мебельных стяжек»» Сверло по дереву 3-х заходное»» Сверло по дереву спиральное»» Винтовое сверло по дереву»» Сверла ФОРСТНЕРА»» Сверла фрезерные» Диски пильные с твердосплавными пластинками» Диски алмазные» Коронки алмазные» Корщетки для дрелей и шлифмашинок» Патроны и переходники для дрелей» Пилки для электролобзиков»» Пилки REBIR для электролобзиков »» Пилки BOSCH для электролобзиков»» Пилки ПРАКТИКА для электролобзиков» Полировальные приспособления» Аккумуляторы для электроинструмента» Ножи для электрорубанков» Наборы инструментов и приспособлений GRATTEC – инструменты для снятия заусенцев, фасок и шабрения поверхностей.

Металлорежущий инструмент TIVOLY» Сверла по металлу средней серии»» Универсальные сверла для малых диаметров ( < 2.5 мм)»» Сверла c ц/х по металлу серия "T"»» Сверла c ц/х по металлу серия "FURIUS"» Метчики машинные HSS» Метчики сверхдлинной серии» Сверла по металлу экстрадлинной серии» Зенковки с цилиндрическим хвостовиком» Воротки для плашек Станочная оснастка и приспособления» Воротки для метчиков и плашек» Станочные оправки тип 7711, тип 7616, тип 7626» Втулки переходные тип 1751, тип 1761, тип 5361, тип 1655, тип 1676» Цанги ER тип 7618» Патроны для сверлильных станков» Патроны токарные» Резьбонарезные патроны и головки» Тиски » Центры вращения и упорные Сварка и пайка» Все для сварки» Сварочные электроды» Сварочная проволока» Все для пайки Слесарно-монтажный инструмент» Головки сменные и приспособления к ним» Зубила слесарные» Кельмы» Стамески, долота» Клещи» Ключи»» Ключи динамометрические»» Ключи комбинированные»» Ключи накидные»» Ключи разводные»» Ключи рожковые»» Ключи свечные»» Ключи торцевые»» Ключи трубные (КТРы)»» Ключи шестигранные Г-образные» Молотки и кувалды» Наборы инструментов» Топоры » Надфили» Напильники»» Напильники квадратные»» Напильники круглые»» Напильники плоские»» Напильники полукруглые»» Напильники ромбические»» Напильники трехгранные»» Напильники для заточки цепей бензопил» Ножевки по металлу» Ножницы по металлу» Отвертки» Плоскогубцы, кусачки, и т.

д.» Струбцины» Степлеры ручные и скобы к ним» Пинцеты Средства индивидуальной защиты Электро- и бензоинструмент Ручной инструмент» Степлеры ручные механические и скобы» Различный ручной инструмент Смазочные материалы

Производитель:
ВсеABRABOROANDRE abrasive articlesAPX TechnologieASKAYNAK, ТурцияBISON-BIALBOSCHESABFANARFELO, ГерманияGLOBUS, ПольшаGRATTECHavera, ГерманияHeidenpeterHeller, ГерманияIZAR, ИспанияKARNASCHKEMMLERKULLENMP-SNOOK, ЛатвияOregonParitet, ЛатвияPFERDREBIR, ЛатвияSAIT, ИталияTaerosol OYTITEX+, ГерманияTIVOLYUSHWiertla BaildonWILPU, ГерманияYG-1ZM-KOLNOZPSБАЗ (Белгород)БелоруссияБуревестник (Гатчина)ВМПАВТОГерманияЕСАБ-СВЭЛ (СПб)Каменец-ПодольскийКитайКМЗ (Копейск)КОМЗ (Каменск)КРИН (Киров)ЛАЗ (Луга)Межгосметиз (Мценск)МЕТАЛЛИСТ (Глазов)НИЗ (Новосибирск)ПМ (Рязань)ПРАКТИКАРоссияСеверсталь(Череповец)Северсталь-метиз(Орел)СМИ (Арефино)СПРИНТ (Москва)СтИЗСЭЗ (Сычевка)тестТруд (Вача)ЧИЗ (Челябинск)

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

Перевод дюймов в мм Таблица / Inches to mm Conversion table

					Подборка ссылок из каталогов производителей инструмента для словаря по машиностроению
1579 Перевод дюймов в миллиметры Таблица справочная конвертации от 1/64 дюйма до 11 63/64 дюйма В том числе и десятичные доли дюйма и общепринятые размеры	114 Дюймовые размеры в мм Таблица перевода дробных и десятичных дюймов в миллиметры Размеры хвостовиков метчиков (присоединительный квадрат) по DIN и ISO	1083 Перевод дюймов в мм и обратно Таблица пересчёта от 1/64 дюйма до 12 дюймов по согласно немецкому техническому стандарту DIN 4890 лист 2	30 Справочная таблица дюймов и мм Соответствие метрических и дюймовых значений Перевод миллиметров в дробные дюймы и калибры Часть 1	31 Справочная таблица дюймов и мм Соответствие метрических и дюймовых значений Перевод миллиметров в дробные дюймы Часть 2	785 Перевод миллиметров и дробных дюймов в десятичные доли дюйма (1 мил – 1/1000 дюйма) Таблица соотношений обозначений длины в английской системе мер
					510 Перевод метрических размеров в дюймовые Перевод единиц длины, массы и крутящего момента из дюймовых в метрические Параметры при металлообработке
См. также / See also :
Перевод единиц в систему СИ / SI unit conversion table			Cловарь по машиностроению / Dictionary of mechanical engineering
Диаметр под резьбу / Tap drill sizes			Типы резьб / Thread types and applications
Устройство метчика / Thread taps for metal			Нарезание резьбы на токарном станке / Thread turning
Отклонения размеров / Fit tolerance table			Соотношение твердостей Таблица / Hardness equivalent table





					Примеры страниц из каталогов инструмента для металлообработки
1579 Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр. 1608
Справочная таблица перевода дюймов в миллиметры От 1/64 дюйма до 11 63/64 дюйма В том числе и десятичные доли дюйма Переводная таблица дюймовых и метр Справочная таблица перевода дюймов в миллиметры От 1/64 дюйма до 11 63/64 дюйма В том числе и десятичные доли дюйма Переводная таблица дюймовых и метрических размеров Размер (дюйм) мм Доли дюйма (Десятичный) – 010 00039 97 015 00059 96 016 00063 95 017 00067 94 018 00071 93 019 00075 92 020 00079 91 021 00083 90 022 00087 89 023 00091 88 024 00095 – 025 00098 87 025 00100 026 00102 86 027 00105 027 00106 85 028 00110 029 00114 84 029 00115 – 030 00118 83 030 00120 82 032 00125 032 00126 81 033 00130 80 034 00135 79 037 00145 1 64 040 00156 78 041 00160 77 046 00180 – 050 00197 76 051 00200 75 053 00210 74 057 00225 – 060 00236 73 061 00240 72 064 00250 71 066 00260 – 070 00276 70 071 00280 69 074 00292 – 075 00295 68 079 00310 1 32 079 00313 – 080 00315 67 081 00320 66 084 00330 65 089 00350 – 090 00354 64 091 00360 63 094 00370 62 097 00380 61 099 00390 – 100 00394 60 102 00400 59 104 00410 58 107 00420 57 109 00430 56 118 00465 3 64 119 00469 120 00472 125 00492 130 00512 55 132 00520 54 140 00550 145 00571 150 00591 53 151 00595 155 00610 1 16 159 00625 160 00630 52 161 00635 165 00650 размер (дюйм) мм Доли дюйма (Десятичный) 51 170 00670 175 00689 50 178 00700 180 00709 49 185 00730 190 00748 48 193 00760 195 00768 5 64 198 00781 47 199 00785 – 200 00787 205 00807 46 206 00810 45 208 00820 215 00846 44 218 00860 43 226 00890 42 237 00935 3 32 238 00938 41 244 00960 40 250 00980 39 253 00995 38 258 01015 37 264 01040 36 271 01065 7 64 278 01094 35 279 01100 34 282 01110 33 287 01130 290 01142 32 295 01160 – 300 01181 31 305 01200 1 8 318 01250 30 326 01285 330 01299 29 345 01360 350 01378 28 357 01405 9 64 357 01406 27 366 01440 26 373 01470 375 01476 25 380 01495 24 386 01520 23 391 01540 5 32 397 01562 22 399 01570 – 400 01575 21 404 01590 20 409 01610 420 01654 19 422 01660 18 431 01695 11 64 437 01719 17 439 01730 16 450 01770 15 457 01800 14 462 01820 13 470 01850 3 16 476 01875 12 480 01890 11 485 01910 10 491 01935 9 498 01960 – 500 01968 8 505 01990 7 511 02010 13 64 516 02031 6 518 02040 5 522 02055 525 02067 размер (дюйм) мм Доли дюйма (Десятичный) 4 531 02090 3 541 02130 550 02165 7 32 556 02188 2 561 02210 1 579 02280 А 594 02340 15 64 595 02344 – 600 02362 В 605 02380 С 615 02420 D 625 02460 1 4 635 02500 Е 635 02500 650 02559 F 653 02570 G 663 02610 17 64 675 02656 675 02657 Н 676 02660 691 02720 – 700 02756 J 704 02772 К 714 02810 9 32 714 02812 L 737 02900 М 749 02949 750 02953 19 64 754 02969 N 767 03020 775 03051 5 16 794 03125 – 800 03150 0 803 03160 Р 820 03230 21 64 833 03281 843 03320 850 03346 R 861 03390 11 32 873 03438 875 03445 S 884 03480 – 900 03543 909 03580 23 64 913 03594 и 935 03680 950 03740 3 8 953 03750 V 956 03770 W 980 03860 25 64 992 03906 – 1000 03937 X 1008 03970 Y 1026 04040 13 32 1032 04062 Z 1049 04130 1050 04134 27 64 1072 04219 – 1100 04331 7 16 1111 04375 1150 04528 29 64 1151 04531 15 32 1191 04688 – 1200 04724 31 64 1230 04844 1250 04921 1 2 1270 05000 – 1300 05118 33 64 1310 05156 17 32 1349 05312 1350 05315 35 64 1389 05469 размер (дюйм) мм Доли дюйма (Десятичный) – 1400 05512 9 16 1429 05625 1450 05709 37 64 1468 05781 – 1500 05906 19 32 1508 05938 39 64 1548 06094 1550 06102 5 8 1588 06250 – 1600 06299 41 64 1627 06406 1650 06496 21 32 1667 06562 – 1700 06693 43 64 1707 06719 11 16 1746 06875 1750 06890 45 64 1786 07031 – 1800 07087 23 32 1826 07188 1850 07283 47 64 1865 07344 – 1900 07480 3 4 1905 07500 49 64 1945 07656 1950 07677 25 32 1984 07812 – 2000 07874 51 64 2024 07969 2050 08071 13 16 2064 08125 – 2100 08268 53 64 2103 08281 27 32 2143 08438 2150 08465 55 64 2184 08594 – 2200 08661 7 8 2223 08750 2250 08858 57 64 2262 08906 – 2300 09055 29 32 2302 09062 59 64 2342 09219 2350 09252 15 16 2381 09375 – 2400 09449 61 64 2421 09531 2450 09646 31 32 2461 09688 – 2500 09843 63 64 2500 09844 1 2540 10000 1 дюйм 254 мм см. DIN 4890 (издание 2 75) 1608 GUHRING





30 Руководство DORMER 2008 Обработка металлов резанием на металлорежущих станках Стр.30
Справочная таблица дюймов и мм Соответствие метрических и дюймовых значений Перевод миллиметров в дробные дюймы и калибры Часть 1 Справочная таблица дюймов и мм Соответствие метрических и дюймовых значений Перевод миллиметров в дробные дюймы и калибры Часть 1 _ MM Дробн Калибр Дюйм MM Дробн Калибр Дюйм mm Дробн Калибр Дюйм MM Дробн Калибр Дюйм зН .0118 1.55 .0610 3.797 25 .1495 6.909 .2720 .32 .0126 1.588 1/16 .0625 3.8 .1496 7.0 .2756 .343 80 .0135 1.6 .0630 3.861 24 .1520 7.036 J .2770 .35 .0138 1.613 52 .0635 3.9 .1535 7.1 .2795 .368 79 .0145 1.65 .0650 3. 912 23 .1540 7.137 – .2810 .38 .0150 1.7 .0669 3.969 5/32 .1562 7.144 9/32 .2812 .397 2/64 .0156 1.702 51 .0670 3.988 22 .1570 7.2 .2835 .4 .0157 1.75 . 0689 4.0 .1575 7.3 .2874 .406 78 .0160 1.778 50 .0700 4.039 21 .1590 7.366 l .2900 .42 .0165 1.8 .0709 4.089 20 .1610 7.4 .2913 .45 .0177 1.85 .0728 4.1 .1614 7.493 m .2950 .457 77 .0180 1.854 49 .0730 4.2 .1654 7.5 .2953 .48 .0189 1.9 .0748 4.216 19 .1660 7.541 19/64 .2969 .5 .0197 1.93 48 .0760 4.3 .1693 7.6 .2992 .508 76 .0200 1.95 .0768 4.305 18 .1695 7.671 N .3020 .52 .0205 1.984 5/64 .0781 4.366 11/64 .1719 7.7 .3031 .533 75 .0210 1.994 47 .0785 4.394 17 .1730 7.8 .3071 .55 .0217 2.0 .0787 14.4 .1732 7.9 .3110 .572 74 .0225 2.05 .0807 4.496 16 .1770 7.938 5/16 .3125 .58 .0228 2.057 46 .0810 4.5 .1772 8.0 .3150 .6 .0236 2.083 45 .0820 4.572 15 .1800 8.026 O .3160 .61 73 .0240 2.1 .0827 4.6 .1811 8.1 .3189 .62 .0244 2.15 .0846 4.623 14 .1820 8.2 .3228 .635 72 .0250 2.184 44 .0860 4.7 13 .1850 8.204 P .3230 .65 .0256 2.2 .0866 4.762 3/16 . 1875 8.3 .3268 .66 71 .0260 2.25 .0886 4.8 12 .1890 8.334 21/64 .3281 .68 .0268 2.261 43 .0890 4.851 11 .1910 8.4 .3307 .7 .0276 2.3 .0906 4.9 .1929 8.433 Q .3320 .711 70 .0280 2.35 .0925 4.915 10 .1935 8.5 .3346 .72 .0283 2.375 42 .0935 4.978 9 .1960 8.6 .3386 .742 69 .0292 2.381 3/32 .0938 5.0 .1969 8.611 R .3390 .75 .0295 2.4 .0945 5.055 8 .1990 8.7 .3425 .78 .0307 2.438 41 .0960 5.1 .2008 8.731 11/32 .3438 .787 68 .0310 2.45 .0965 5.105 7 .2010 8.8 .3465 .794 1/32 .0312 j 2.489 40 .0980 15.159 13/64 .2031 18.839 S .3480 .8 .0315 2.5 .0984 15.182 6 .2040 8.9 .3504 .813 67 .0320 2.527 39 .0995 5.2 .2047 9.0 .3543 .82 .0323 2.55 .1004 5.22 5 .2055 9.093 T .3580 .838 66 .0330 2.578 38 .1015 5.3 .2087 9.1 .3583 .85 .0335 2.6 .1024 5.309 4 .2090 9.128 23/64 .3594 .88 .0346 2.642 37 .1040 5.4 .2126 9.2 .3622 .889 65 .0350 2.65 .1043 5.41 3 .2130 9.3 .3661 .9 .0354 2.7 .1063 5.5 .2165 9.347 U .3680 .914 64 .0360 2.705 36 .1065 5.556 7/32 .2188 9.4 .3701 .92 .0362 2.75 .1083 5.6 .2205 9.5 .3740 . 94 63 .0370 2.778 7/64 .1094 5.613 2 .2210 9.525 3/8 .3750 .95 .0374 2.794 35 .1100 5.7 .2244 9.576 V .3770 .965 62 .0380 2.8 .1102 5.791 1 .2280 .6 9. .3780 .98 .0386 2.819 34 .1110 5.8 .2283 9.7 .3819 .991 61 .0390 2.85 .1122 5.9 .2323 9.8 .3858 1.0 .0394 2.87 33 .1130 5.944 A .2340 9.804 W .3860 1.016 60 .0400 2.9 .1142 5.953 15/64 .2344 9.9 .3898 1.041 59 .0410 2.946 32 .1160 6.0 .2362 9.922 25/64 .3906 1.05 .0413 2.95 .1161 6.045 B .2380 10.0 .3937 1.067 58 .0420 3.0 .1181 6.1 .2402 10.084 X .3970 1.092 57 .0430 3.048 31 .1200 6147 с .2420 10.1 .3976 1.1 .0433 3.1 .1220 6.2 .2441 10.2 .4016 1.15 .0453 3.175 1/8 .1250 6.248 D .2460 10.262 Y .4040 1.181 56 .0465 3.2 .1260 6.3 .2480 10.3 .4055 1.191 3/64 .0469 3.264 30 .1285 6.35 1/4 E .2500 10.319 13/32 .4063 1.2 .0472 3.3 .1299 6.4 .2520 10.4 .4094 1.25 .0492 3.4 .1339 6.5 .2559 10.49 Z .4130 1.3 .0512 3.454 29 .1360 6.528 F .2570 10.5 .4134 1.321 55 .0520 3.5 .1378 6.6 .2598 10.6 .4173 1.35 .0531 3.569 28 .1405 6.629 G .2610 10.7 . 4213 1.397 54 .0550 3.572 9/64 .1406 6.7 .2638 10.716 27/64 .4219 1.4 .0551 3.6 .1417 6.747 17/64 .2656 10.8 .4252 1.45 .0571 3.658 27 .1440 6.756 H .2660 10.9 .4291 1.5 .0591 3.7 .1457 6.8 .2677 11.0 .4331 1.511 53 .0595 3.734 26 .1470 .9 .2717 30 Общая информация


31 Руководство DORMER 2008 Обработка металлов резанием на металлорежущих станках Стр.31
Справочная таблица дюймов и мм Соответствие метрических и дюймовых значений Перевод миллиметров в дробные дюймы Часть 2 Справочная таблица дюймов и мм Соответствие метрических и дюймовых значений Перевод миллиметров в дробные дюймы Часть 2 _ MM 11.11 Дробн Дюйм .4370 MM 19.05 Дробн 3/4 Дюйм .7500 MM 29.75 Дробн Дюйм 1.1713 MM 44.053 Дробн 1 47/64 Дюйм 1.7344 MM 68.00 Дробн Дюйм 2.6772 11.112 7/16 .4375 19.25 .7579 29.766 1 11/64 1.1719 44.45 1 3/4 1. 7500 68.262 2 11/16 2.6875 11.2 .4409 19.447 49/64 .7656 30.0 1.1811 44.5 1.7520 69.0 2.7165 11.3 11.4 .4449 .4488 19.5 19.75 .7677 .7776 30.162 30.25 1 3/16 1.1875 1.1909 44.847 45.0 1 49/64 1.7656 1.7717 69.056 69.85 2 23/32 2.7188 2.7500 11.5 .4528 19.844 25/32 .7812 30.5 1.2008 45.244 1 25/32 1.7812 70.0 2.7559 11.509 29/64 .4531 20.0 .7874 30.559 1 13/64 1.2031 45.5 1.7913 70.644 2 25/32 2.7812 11.6 .4567 20.241 51/64 .7969 30.75 1.2106 45.641 1 51/64 1.7969 71.0 2.7953 11.7 .4606 20.25 .7972 30.956 1 7/32 1.2188 46.0 1.8110 71.438 2 13/16 2.8125 11.8 .4646 20.5 .8071 31.0 1.2205 46.038 1 13/16 1.8125 72.0 2.8346 11.9 .4685 20.638 13/16 .8125 31.25 1.2303 46.434 1 53/64 1.8281 72.231 2 27/32 2.8438 11.906 15/32 .4688 20.75 .8169 31.353 1 15/64 1.2344 46.5 1.8307 73.0 2.8740 12.0 .4724 21.0 .8268 31.5 1.2402 46.831 1 27/32 1.8438 73.025 2 7/8 2.8750 12.1 .4764 21.034 53/64 .8281 31.75 1 1/4 1.2500 47.0 1.8504 73.819 2 29/32 2.9062 12.2 .4803 21.25 .8366 32.0 1.2598 47.228 1 55/64 1. 8594 74.0 2.9134 12.3 .4843 21.431 27/32 .8438 32.147 1 17/64 1.2656 47.5 1.8701 74.612 2 15/16 2.9375 12.303 31/64 .4844 21.5 .8465 32.5 1.2795 47.625 1 7/8 1.8750 75.0 2.9528 12.4 .4882 21.75 .8563 132.544 1 9/32 1.2812 48.0 1.8898 75.406 2 31/32 2.9688 12.5 .4921 21.828 55/64 .8594 32.941 1 19/64 1.2969 48.022 1 57/64 1.8906 76.0 2.9921 12.6 .4961 22.0 .8661 33.0 1.2992 48.419 1 29/32 1.9062 76.2 3 3.0000 12.7 1/2 .5000 22.225 7/8 .8750 33.338 1 5/16 1.3125 48.5 1.9094 76.994 3 1/32 3.0312 12.8 .5039 22.25 .8760 33.5 1.3189 48.816 1 59/64 1.9219 77.0 3.0315 12.9 .5079 22.5 .8858 33.734 1 21/64 1.3281 49.0 1.9291 77.788 3 1/16 3.0625 13.0 .5118 22.622 57/64 .8906 34.0 1.3386 49.212 1 15/16 1.9375 78.0 3.0709 13.097 33/64 .5156 22.75 .8957 34.131 1 11/32 1.3438 49.5 1.9488 78.581 3 3/32 3.0938 13.1 .5157 23.0 .9055 34.5 1.3583 49.609 1 61/64 1.9531 79.0 3.1102 13.2 .5197 23.019 29/32 .9062 34.528 1 23/64 1.3594 50.0 1.9685 79.375 3 1/8 3.1250 13.3 .5236 23.25 .9154 34.925 1 3/8 1.3750 50. 006 1 31/32 1.9688 80.0 3.1496 13.4 .5276 32.416 59/64 .9219 35.0 1.3780 50.403 1 63/64 1.9844 80.169 3 5/32 3.1562 13.494 17/32 .5312 23.5 .9252 35.322 1 25/64 1.3906 50.5 1.9882 80.962 3 3/16 3.1875 13.5 .5315 23.75 .9350 35.5 1.3976 5038 2 2.0000 81.0 3.1890 13.6 .5354 23.812 15/16 .9375 35.719 1 13/32 1.4062 51.0 2.0079 81.756 3 7/32 3.2188 13.8 ..55349343 2244..0209 61/64 ..99454391 36.116 1 27/64 1.4219 5521..5094 22..00431722 8822..055 3 1/4 3.2283 3.2500 13.891 35/64 .5469 124.25 .9548 136.5 1.4380 52.388 2 1/16 2.0625 183.0 3.2677 13.9 .5472 24.5 .9646 36.512 1 7/16 1.4375 53.0 2.0866 183.344 3 9/32 3.2812 14.0 .5512 24.606 31/32 .9688 36.909 1 29/64 1.4531 53.181 2 3/32 2.0938 84.0 3.3071 14.25 .5610 24.75 .9744 37.0 1.4567 53.975 2 1/8 2.1250 84.138 3 5/16 3.3125 14.288 9/16 .5625 25.0 .9843 37.306 1 15/32 1.4688 54.0 2.1260 84.931 3 11/32 3.3438 14.5 .5709 25.003 63/64 .9844 37.5 1.4764 54.769 2 5/32 2.1562 85.0 3.3465 14.684 37/64 .5781 25.25 .9941 37.703 1 31/64 1.4844 55. 0 2.1654 85.725 3 3/8 3.3750 14.75 .5807 25.4 1 1.0000 38.0 1.4961 55.562 2 3/16 2.1875 86.0 3.3858 15.0 .5906 253.5 1.0039 38.1 1 1/2 1.5000 56.0 2.2047 86.519 3 13/32 3.4062 15.081 19/32 .5938 25.75 1.0138 38.497 1 33/64 1.5156 56.356 2 7/32 2.2188 87.0 3.4252 15.25 .6004 35.797 1 1/64 1.0156 38.5 1.5157 57.0 2.2441 87.312 3 7/16 3.4375 15.478 39/64 .6094 26.0 1.0236 38.894 1 17/32 1.5312 57.15 2 1/4 2.2500 88.0 3.4646 15.5 .6102 26.194 1 1/32 1.0312 39.0 1.5354 57.944 2 9/32 2.2812 88.106 3 15/32 3.4688 15.75 .6201 26.25 1.0335 39.291 1 35/64 1.5469 58.0 2.2835 88.9 3 1/2 3.5000 15.875 5/8 .6250 26.5 1.0433 39.5 1.5551 58.738 2 5/16 2.3125 89.0 3.5039 16.0 .6299 26.591 1 3/64 1.0469 39.688 1 9/16 1.5625 59.0 2.3228 90.0 3.5433 16.25 .6398 26.75 1.0531 40.0 1.5748 593531 2 11/32 2.3438 910.488 3 9/16 3.5625 16.272 41/64 .6406 26.998 1 1/16 1.625 40.084 1 37/64 1.5781 60.0 2.3622 91.0 3.5827 16.5 .6496 27.0 1.0630 40.481 1 19/32 1.5938 60.325 2 3/8 2.3750 92.0 3.6220 16.669 21/32 .6562 27. 25 1.0728 40.5 1.5945 61.0 2.4016 92.075 3 5/8 6.6250 16.75 .6594 27.384 1 5/64 1.0781 40.878 1 39/64 1.6094 61.119 2 13/32 2.4062 93.0 3.6614 17.0 .6693 27.5 1.0827 41.0 1.6142 61.912 2 7/16 2.4375 93.662 3 11.16 3.6875 17.066 43/64 .6719 27.75 1.0925 41.275 1 5/8 1.6250 62.0 2.4409 94.0 3.7008 17.25 .6791 27.781 1 3/32 1.0938 41.5 1.6339 62.706 2 15/32 2.4668 95.0 3.7402 17.462 11/16 .6875 28.0 1.1024 41.672 1 41/64 1.6406 63.0 2.4803 95.25 3 3/4 3.7500 17.5 .6890 28.178 1 7/64 1.1094 42.0 1.6535 63.5 2 1/2 2.5000 96.0 3.7795 17.75 .6988 28.25 1.1122 42.069 1 21/32 1.6562 64.0 2.5197 96.838 3 13/16 3.8125 18.0 ..77003817 2288..5575 1 1/8 1.1250 4422..4566 11..66771392 6654..2094 22..55531921 9978..00 33..88518893 18.25 .7185 28.75 1.1319 42.862 1 11/16 1.6875 65.088 2 9/16 2.5625 98.425 3 7/8 3.8750 18.256 23/32 .7188 28.972 1 9/64 1.1406 43.0 1.6929 65.881 2 19/32 2.5938 99.0 3.8976 18.5 .7283 29.0 1.1417 43.259 1 45/64 1.7031 66.0 2.5984 100.0 3.9370 18.653 47/64 .7344 29.25 1.1516 43. 5 1.7126 66.675 2 5/8 2.6250 100.012 3 15/16 3.9375 18.75 .7382 29.369 1 5/32 1.1562 43.656 1 23/32 1.7188 67.0 2.6378 101.6 4 4.0000 19.0 .7480 29.5 1.1614 44.0 1.7323 67.469 2 21/32 2.6562 31 Общая информация Соответствие метрических и дюймовых значений

			Пример иллюстрации инструмента из промышленного каталога (из подборки фото инструментов для металлообработки / Metal cutting tools images)
107 Пособие SANDVIK COROMANT 2009 Обработка металлов резанием Инструмент и оснастка Стр.
Красочная иллюстрация процесса механической обработки Сборный резьбовой наружный резец Sandvik с многолезвийной сменной твердосплавной пластиной Красочная иллюстрация процесса механической обработки Сборный резьбовой наружный резец Sandvik с многолезвийной сменной твердосплавной пластиной

Каталоги металлорежущего инструмента, оснастки и приспособлений для станков / Cutting tools and tooling system catalogs

Перевод размеров в дюймах

Таблицы перевода дюймовых размеров в метрические. 1 дюйм (inch) = 25, 4 мм.

ДЛИНА

Размер в дюймах	Размер в миллиметрах	Размер в дюймах	Размер в миллиметрах
1/16”	1,59	3/4”	19
5/64”	1,98	7/8”	22,2
3/32”	2,38	1”	25,4
7/64”	2,78	11/8”	28,6
1/8”	3,18	11/4”	32
9/64”	3,57	11/2”	38
5/32”	3,97	15/8”	41
3/16”	4,76	13/4”	44,5
7/32”	5,56	17/8”	48
1/4”	6,35	2”	58
9/32”	7,14	21/4”	57
5/16”	7,94	23/8”	60
11/32”	8,73	21/2”	63,5
3/8”	9,5	25/8”	67
7/16”	11	3”	76
1/2”	12,7	31/2”	89
9/16”	14,29	33/4”	96
5/8”	16	4”	102
		5”	127

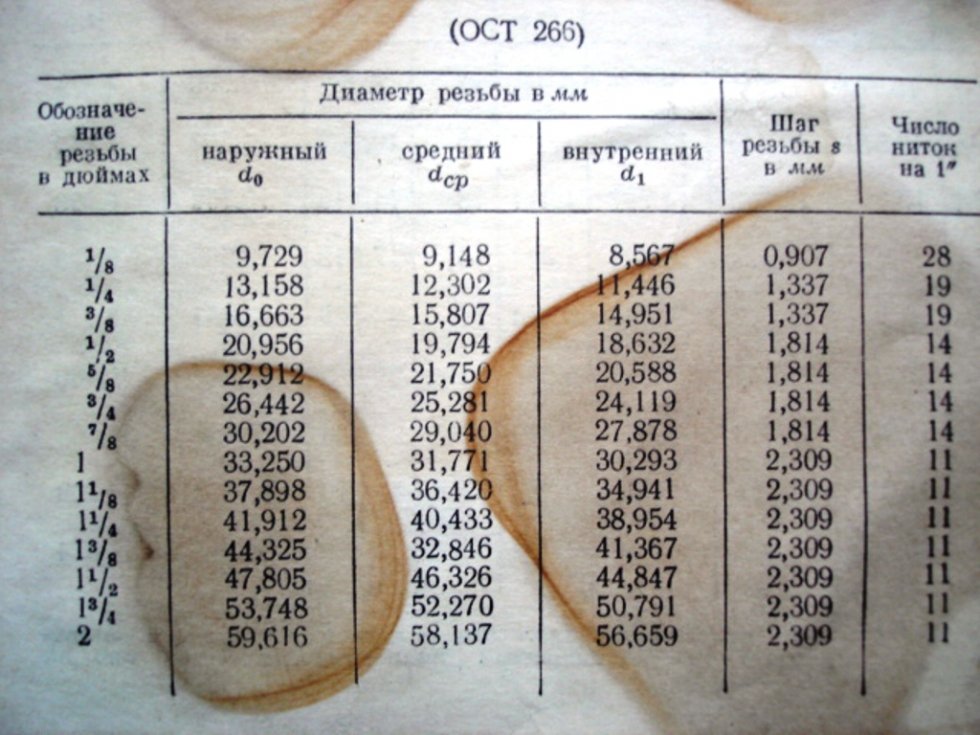

ПАРАМЕТРЫ ДЮЙМОВЫХ РЕЗЬБ

Наружный диаметр подсоединяемой трубы		Номинал резьбы SAE	Номинал резьбы UNF	Наружный диаметр резьбы, мм	Средний диаметр резьбы, мм	Шаг резьбы
мм	дюйм	Номинал резьбы SAE	Номинал резьбы UNF	Наружный диаметр резьбы, мм	Средний диаметр резьбы, мм	мм	ниток / дюйм
6	1/4»	1/4»	7/16»-20	11,079	9,738	1,27	20
8	5/16»	5/16»	5/8»-18	15,839	14,348	1,411	18
10	3/8»	3/8»	5/8»-18	15,839	14,348	1,411	18
12	1/2»	1/2»	3/4»-16	19,012	17,33	1,588	16
16	5/8»	5/8»	7/8»-14	22,184	20,262	1,814	14
18	3/4»	3/4»	1»-14	25,357	23,437	1,814	14
18	3/4»	—	1 1/16″-14	26,947	25,024	1,814	14
20	7/8»	—	1 1/8″-12	28,529	26,284	2,117	12
22	7/8»	7/8»	1 1/4″-12	31,704	29,459	2,117	12
22	7/8»	—	1 3/8″-12	34,877	32,634	2,117	12
25	1»	1»	1 1/2″-12	38,052	35,809	2,117	12

Соответствие дюймов и миллиметров

Ниже приведена таблица соответствия долей дюймов и миллиметров. Данное соответствие дюймов и миллиметров поможет выбрать размер копировальной втулки, фрезы и т.п. В таблице приведены соответствие долей дюйма и их миллиметровых значений. Эта таблица поможет вам осуществить перевод дюймов в мм, её можно иметь под рукой, ниже приведены ссылки для скачивания этой таблицы.

Один дюйм (1″) равен 25,4 мм.

В таблице перевода дюймов в мм приведены:

шестьдесят четвёртые доли дюйма (1/64″), где 1/64 часть дюйма равна 0,397 мм
тридцать вторые доли дюйма (1/32″), где 1/32 часть дюйма равна 0,794 мм
шестнадцатые доли дюйма (1/64″), где 1/16 часть дюйма равна 1,588 мм
восьмые доли дюйма (1/64″), где 1/8 часть дюйма равна 3,175 мм
четверти дюйма (1/4″), где 1/4 часть дюйма равна 6,35 мм
половины дюйма (1/2″), где 1/2 часть дюйма равна 12,7 мм

Можно скачать данную таблицу перевода дюймов в миллиметры в нескольких вариантах:

Для наших покупателей мы можем распечатать данную табличку в высоком качестве на цветном лазерном принтере – если это вам нужно, не забудьте напомнить нам об этом.

Обращаем ваше внимание, что у нас есть несколько разметочных инструментов, которые имеют двойную разметку (или индикацию) – как в дюймах, так и в миллиметрах. Такие инструменты очень удобны в работе по чертежам американских или канадских планов мебели, либо при работе с фрезами, пильными дисками, приобретёнными на североамериканском континенте – эти принадлежности имеют дюймовые размеры и, чтоб не переводить эти размеры в привычные нам миллиметры, можно просто измерить их универсальными инструментами, котрые дадут вам точное соответствие миллиметров (мм) и дюймов (inch). Эти инструменты могут быть полезны и просто как дюймовая линейка, так как эти инструменты могут быть использованы как линейка в дюймах или линейка с дюймовой разметкой.

Таблица перевода дюйм в мм

дюйм = мм	дюйм = мм	дюйм = мм	дюйм = мм	дюйм = мм
1/32 = 0.7938 1/16 = 1. 5875 3/32 = 2.3812	1-1/32 = 26.1938 1-1/16 = 26.9875 1-3/32 = 27.7812	2-1/32 = 51.5938 2-1/16 = 52.3875 2-3/32 = 53.1812	3-1/32 = 76.9938 3-1/16 = 77.7875 3-3/32 = 78.5812	4-1/32 = 102.3938 4-1/16 = 103.1875 4-3/32 = 103.9812
1/8 = 3.1750 5/32 = 3.9688 3/16 = 4.7625	1-1/8 = 28.5750 1-5/32 = 29.3688 1-3/16 = 30.1625	2-1/8 = 53.9750 2-5/32 = 54.7688 2-3/16 = 55.5625	3-1/8 = 79.3750 3-5/32 = 80.1688 3-3/16 = 80.9625	4-1/8 = 104.7750 4-5/32 = 105.5688 4-3/16 = 106.3625
7/32 = 5.5562 1/4 = 6.3500 9/32 = 7.1438	1-7/32 = 30.9562 1-1/4 = 31.7500 1-9/32 = 32.5438	2-7/32 = 56.3562 2-1/4 = 57.1500 2-9/32 = 57.9438	3-7/32 = 81.7562 3-1/4 = 82. 5500 3-9/32 = 83.3438	4-7/32 = 107.1562 4-1/4 = 107.9500 4-9/32 = 108.7438
5/16 = 7.9375 11/32 = 8.7312 3/8 = 9.5250	1-5/16 = 33.3375 1-11/32 = 34.1312 1-3/8 = 34.9250	2-5/16 = 58.7375 2-11/32 = 59.5312 2-3/8 = 60.3250	3-5/16 = 84.1375 3-11/32 = 84.9312 3-3/8 = 85.7250	4-5/16 = 109.5375 4-11/32 = 110.3312 4-3/8 = 111.1250
13/32 = 10.3188 7/16 = 11.1125 15/32 = 11.9062	1-13/32 = 35.7188 1-7/16 = 36.5125 1-15/32 = 37.3062	2-13/32 = 61.1188 2-7/16 = 61.9125 2-15/32 = 62.7062	3-13/32 = 86.5188 3-7/16 = 87.3125 3-15/32 = 88.1062	4-13/32 = 111.9188 4-7/16 = 112.7125 4-15/32 = 113.5062
1/2 = 12.7000 17/32 = 13.4938 9/16 = 14.2875	1-1/2 = 38.1000 1-17/32 = 38. 8938 1-9/16 = 39.6875	2-1/2 = 63.5000 2-17/32 = 64.2938 2-9/16 = 65.0875	3-1/2 = 88.9000 3-17/32 = 89.6938 3-9/16 = 90.4875	4-1/2 = 114.3000 4-17/32 = 115.0938 4-9/16 = 115.8875
19/32 = 15.0812 5/8 = 15.8750 21/32 = 16.6688	1-19/32 = 40.4812 1-5/8 = 41.2750 1-21/32 = 42.0688	2-19/32 = 65.8812 2-5/8 = 66.6750 2-21/32 = 67.4688	3-19/32 = 91.2812 3-5/8 = 92.0750 3-21/32 = 92.8688	4-19/32 = 116.6812 4-5/8 = 117.4750 4-21/32 = 118.2688
11/16 = 17.4625 23/32 = 18.2562 3/4 = 19.0500	1-11/16 = 42.8625 1-23/32 = 43.6562 1-3/4 = 44.4500	2-11/16 = 68.2625 2-23/32 = 69.0562 2-3/4 = 69.8500	3-11/16 = 93.6625 3-23/32 = 94.4562 3-3/4 = 95.2500	4-11/16 = 119. 0625 4-23/32 = 119.8562 4-3/4 = 120.4500
25/32 = 19.8438 13/16 = 20.6375 27/32 = 21.4312	1-25/32 = 45.2438 1-13/16 = 46.0375 1-27/32 = 46.8312	2-25/32 = 70.6438 2-13/16 = 71.4375 2-27/32 = 72.2312	3-25/32 = 96.0438 3-13/16 = 96.8375 3-27/32 = 97.6312	4-25/32 = 121.4438 4-13/16 = 122.2375 4-27/32 = 123.0312
7/8 = 22.2250 29/32 = 23.0188 15/16 = 23.8125	1-7/8 = 47.6250 1-29/32 = 48.4188 1-15/16 = 49.2125	2-7/8 = 73.0250 2-29/32 = 73.8188 2-15/16 = 74.6125	3-7/8 = 98.4250 3-29/32 = 99.2188 3-15/16 = 100.0125	4-7/8 = 123.8250 4-29/32 = 124.6188 4-15/16 = 125.4125
31/32 = 24.6062 1 = 25.4000	1-31/32 = 50.0062 2 = 50.8000	2-31/32 = 75.4062 3 = 76. 2000	3-31/32 = 100.8062 4 = 101.6000	4-31/32 = 126.2062 5 = 127.0000

Перевод размеров из мм в дюймы (десятичные и дробные)

В инженерном и, в частности, в велосипедном деле, на территории стран Европы и бывшего СССР используют метрическую систему. Но многие размеры, например, диметры труб или размеры покрышек, указываются и в дюймах.

Время от времени возникает необходимость перевода из одной системы измерений в другую, например, при решении вопроса совместимости размеров резины велосипедных колес.

Как перевести дюймовые размеры в метрическую систему, описано здесь, а вот обратный процесс опишем в этой статье.

В принципе, с точки зрения математики этот вопрос решается довольно просто:

Формула перевода из миллиметров (мм) в дюймы (in):

in = mm * 0.03937 или

in = mm / 25.4

Два варианта приведены просто потому, что некоторым удобно делить, а другим умножать

Таким образом: 50 мм – это 1,77”

Формула перевода из дюймов (in) в миллиметры (мм):

mm = in / 0. 03937 или

mm = in * 25.4

т.е. 3″ это 76,2 мм

Но с учетом того, что нашему человеку не всегда удобно или лень считать, мы решили привести здесь уже готовую таблицу с переводом от 1 до 100 мм в дюймы. Причем не только в десятичном, но и в дробном виде.

Таблица перевода из миллиметров (мм) в дюймы (in)

Миллиметры	Десятичные дюймы	Дробные дюймы	Миллиметры	Десятичные дюймы	Дробные дюймы
1	0,04	³⁄₆₄	51	2,01	2 ¹⁄₆₄
2	0,08	⁵⁄₆₄	52	2,05	2 ³⁄₆₄
3	0,12	¹⁄₈	53	2,09	2 ³⁄₃₂
4	0,16	⁵⁄₃₂	54	2,13	2 ¹⁄₈
5	0,20	¹³⁄₆₄	55	2,17	2 ¹¹⁄₆₄
6	0,24	¹⁵⁄₆₄	56	2,20	2 ¹³⁄₆₄
7	0,28	⁹⁄₃₂	57	2,24	2 ¹⁄₄
8	0,31	⁵⁄₁₆	58	2,28	2 ⁹⁄₃₂
9	0,35	²³⁄₆₄	59	2,32	2 ²¹⁄₆₄
10	0,39	²⁵⁄₆₄	60	2,36	2 ²³⁄₆₄
11	0,43	⁷⁄₁₆	61	2,40	2 ¹³⁄₃₂
12	0,47	¹⁵⁄₃₂	62	2,44	2 ⁷⁄₁₆
13	0,51	³³⁄₆₄	63	2,48	2 ³¹⁄₆₄
14	0,55	³⁵⁄₆₄	64	2,52	2 ³³⁄₆₄
15	0,59	¹⁹⁄₃₂	65	2,56	2 ⁹⁄₁₆
16	0,63	⁵⁄₈	66	2,60	2 ¹⁹⁄₃₂
17	0,67	⁴³⁄₆₄	67	2,64	2 ⁴¹⁄₆₄
18	0,71	⁴⁵⁄₆₄	68	2,68	2 ⁴³⁄₆₄
19	0,75	³⁄₄	69	2,72	2 ²³⁄₃₂
20	0,79	²⁵⁄₃₂	70	2,76	2 ³⁄₄
21	0,83	⁵³⁄₆₄	71	2,80	2 ⁵¹⁄₆₄
22	0,87	⁵⁵⁄₆₄	72	2,83	2 ⁵³⁄₆₄
23	0,91	²⁹⁄₃₂	73	2,87	2 ⁷⁄₈
24	0,94	¹⁵⁄₁₆	74	2,91	2 ²⁹⁄₃₂
25	0,98	⁶³⁄₆₄	75	2,95	2 ⁶¹⁄₆₄
26	1,02	1 ¹⁄₃₂	76	2,99	2 ⁶³⁄₆₄
27	1,06	1 ¹⁄₁₆	77	3,03	3 ¹⁄₃₂
28	1,10	1 ⁷⁄₆₄	78	3,07	3 ⁵⁄₆₄
29	1,14	1 ⁹⁄₆₄	79	3,11	3 ⁷⁄₆₄
30	1,18	1 ³⁄₁₆	80	3,15	3 ⁵⁄₃₂
31	1,22	1 ⁷⁄₃₂	81	3,19	3 ³⁄₁₆
32	1,26	1 ¹⁷⁄₆₄	82	3,23	3 ¹⁵⁄₆₄
33	1,30	1 ¹⁹⁄₆₄	83	3,27	3 ¹⁷⁄₆₄
34	1,34	1 ¹¹⁄₃₂	84	3,31	3 ⁵⁄₁₆
35	1,38	1 ³⁄₈	85	3,35	3 ¹¹⁄₃₂
36	1,42	1 ²⁷⁄₆₄	86	3,39	3 ²⁵⁄₆₄
37	1,46	1 ²⁹⁄₆₄	87	3,43	3 ²⁷⁄₆₄
38	1,50	1 ¹⁄₂	88	3,46	3 ¹⁵⁄₃₂
39	1,54	1 ¹⁷⁄₃₂	89	3,50	3 ¹⁄₂
40	1,57	1 ³⁷⁄₆₄	90	3,54	3 ³⁵⁄₆₄
41	1,61	1 ³⁹⁄₆₄	91	3,58	3 ³⁷⁄₆₄
42	1,65	1 ²¹⁄₃₂	92	3,62	3 ⁵⁄₈
43	1,69	1 ¹¹⁄₁₆	93	3,66	3 ²¹⁄₃₂
44	1,73	1 ⁴⁷⁄₆₄	94	3,70	3 ⁴⁵⁄₆₄
45	1,77	1 ⁴⁹⁄₆₄	95	3,74	3 ⁴⁷⁄₆₄
46	1,81	1 ¹³⁄₁₆	96	3,78	3 ²⁵⁄₃₂
47	1,85	1 ²⁷⁄₃₂	97	3,82	3 ¹³⁄₁₆
48	1,89	1 ⁵⁷⁄₆₄	98	3,86	3 ⁵⁵⁄₆₄
49	1,93	1 ⁵⁹⁄₆₄	99	3,90	3 ⁵⁷⁄₆₄
50	1,97	1 ³¹⁄₃₂	100	3,94	3 ¹⁵⁄₁₆

Мы не можем найти эту страницу

(* {{l10n_strings. REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}
{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings. ЯЗЫК}} {{$ select.selected.display}}
{{article.content_lang.display}}
{{l10n_strings.AUTHOR}}
{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}
11.Размеры, размеры и количество
11. Размеры, размеры и количество:
11.1 Все измерения будут метрическими, кроме дециметров. (dm) использовать нельзя. Для большинства конструкций миллиметры – наименьшие единицы. (см. также параграф 11.8) (например, «пыльники 1,2-2 мм»), но для некоторых структур, таких как пыльца или споры, может быть целесообразно использовать микрометры (например, «пыльца диаметром 5-10 м»).
11.2 Для единичных измерений “ок.” или же «до» будет предшествовать измерению (например, «деревья около 10 м высокий »и« завязь до 2 мм »). Единичные числа для количественного символы часто бывают точными, поэтому обычно не используют “ca.” (например., «филаменты 10»).
11.3 Когда используется единичное измерение, измерение обозначает длину, если явно не указан какой-либо другой размер, а слово “длинные” добавляться не будет (например, “нити длиной около 3 мм” а не «нити длиной около 3 мм», но используйте «стержень длиной около 3 мм».5 мм дюйм диам. “). В случае диаметра дерева используйте” d.b.h. “для диаметра. на высоте груди, которая измеряется на 1,4 м над основанием, а не “диам.”
11.4 Если для таксона найден диапазон измерений, двойное тире будет разделять измерения, которые будут заменены тире во время форматирования (например, «листовая пластинка 3–5 см»). Однако сингл тире используется для отделения чисел от слов, которые они описывают (например, «стиль 3–5-лопастной»).
11.5 Исключительные размеры будут указаны в скобках. (например, «черешок 3-5 (- 7) см»). Однако не используйте круглые скобки для обозначения указать исключительные условия для описательных терминов (например, не использовать “листовая пластинка ланцетная (яйцевидная)”, но используйте “листовую пластинку” от ланцетной до редко яйцевидной »).
11.6 Если два прерывистых состояния обычно встречаются в таксон, состояния будут разделены словом “или”, а не двойное тире (см. также параграфы 12.6 и 12.7) (например, «тычинки 5 или 10 “и” лепестки 4 или 5 “).Круглые скобки также могут использоваться для выражают альтернативные состояния, в которых такие состояния являются исключительными (например, “тычинки 5 (или 10) “и” стиль (3 или) 4-лопастный “).
11.7 Если используются как длина, так и ширина, размеры задано как длина, умноженная на ширину. Для временного знака используйте заглавную X с пробелом. до и после X (например, «пластинка листа 4-6 X 1-3 см» и “чашелистики около 4 X 1 мм”). Во время форматирования заглавная буква X будет изменить на знак времени.
11.8 Используйте единицы, соответствующие масштабу измерения (но см. исключения в пунктах 11.10 и 11.11). Если измерение будет целым или целым числом плюс десятичная дробь в следующая более высокая или более низкая единица, тогда будет использоваться следующая более высокая или более низкая единица. Для решая, какие единицы измерения следует использовать, учитывайте только обычные измерение, а не исключительное измерение, описанное в пункте 11.5 (т. е. не учитывайте размеры, указанные в скобках). Для однократного измерения размеров, переход от одной единицы измерения к другой происходит при 10 единиц (за исключением перехода от см к м, где переход находится на уровне 100 см, потому что дм не используется) (например,г. “10 мм” становится “1” см “;” 12 мм “становится” 1,2 см “;” 0,9 см ” становится “9 мм”; «100 см» становится «1 м»; «120 см “становится” 1,2 м “;” 0,9 м “становится” 90 ” см “). Однако следует округлить до первого десятичного знака (но также см. отметки в разделе 19) (например, “3,53 см” становится “3,5 см” и «4,15 мм» становится «4,2 мм»).
11.9 Когда используется диапазон, применяйте среднее значение диапазона к правила, указанные в пункте 11.8 (например, «8–12 мм» становится «0,8–1,2 см»; «7–12 мм» не меняется; «0.8-1 см “становится” 8-10 мм “;” 0,5-1,5 см “не менять).
11.10 Когда используется X, применяют среднее из указанных измерения в соответствии с правилами, изложенными в пункте 11.8 (например, «8–12 X 9–12 мм “превращается в” 0,8-1,2 X 0,9-1,2 см “;” 8-12 X 7-12 мм “не меняется;” ок. 9 X 5-17 мм «становится» ок. 0,9 х 0,5-1,7 см). Однако при использовании X длина и ширина больше более чем на два порядка, используйте разные измерения для длина и ширина (например, используйте «20-30 см X 0.5-1 мм “, а не «20-30 X 0,05-0,1 см»).
11.11 Для ключей одинаковые блоки должны использоваться для обоих проводов. это означает, что иногда правила пункта 11.8 не соблюдаются для одно из куплетов.
11.12 Ниже показаны дополнительные примеры стиля которые будут использоваться и не будут использоваться:
яичник (1 -) 3–5 (- 6) мм НЕ яичник (1–) 3–5 (–6) мм
листовая пластинка ок. 5 X 1-2 см НЕ пластинка листа 5 X 1-2 см
листовая пластинка ок.5 X 2 см НЕ листовая пластинка ок. 5 X ок. 2 размеры в см
листовая пластинка 2–5 X ок. 2 см НЕ листовая пластинка ок. 2-5 раз 2 см
черешок 3,5-7 мм НЕ черешок 3,5-7 мм длиной
дерева 10-15 м высотой НЕ деревьев 10-15 м
кустарника 30-70 см высотой НЕ кустарника 3-7 дм высотой
2-лопастные НЕ двулопастные
2 щели НЕ раздвоение
орешки 2 или 3 НЕ орешки 2–3
(3 или) 4 (или 5) карпеллят НЕ (3 или) 4 (или 5) carpellate
;
3-6 (или 7) с крючком НЕ 3-6 (или 7) с крючком
5 (- 7) разделенных НЕ 5 – (- 7) разделенных
2 (или 3) лепестка OR 2 (или 3) лепестка
(5 или) 6 жилок OR жил (5 или) 6
4- или 5-клапанные OR клапаны 4 или 5
4-6 клапанов OR клапанов 4-6
(5 -) 7 ребер OR ребра (5 -) 7
3 (- 5) сторон OR сторон 3 (- 5)
Размеры пиломатериалов
2×4 на самом деле не 2 на 4 дюйма.Когда доска сначала грубая пилен из бревна, это правда 2х4, но процесс сушки и строгания доски уменьшаем до готового размера 1,5х3,5. Вот общие размеры пиломатериалов, и их реальные размеры.
Номинал Фактический Фактический – Метрическая
1 дюйм x 2 дюйма 3/4 дюйма x 1-1 / 2 дюйма 19 x 38 мм
1 дюйм x 3 дюйма 3/4 дюйма x 2-1 / 2 дюйма 19 x 64 мм
1 дюйм x 4 дюйма 3/4 дюйма x 3-1 / 2 дюйма 19 x 89 мм
1 дюйм x 5 дюймов 3/4 дюйма x 4-1 / 2 дюйма 19 x 114 мм
1 дюйм x 6 дюймов 3/4 дюйма x 5-1 / 2 дюйма 19 x 140 мм
1 дюйм x 7 дюймов 3/4 дюйма x 6-1 / 4 дюйма 19 x 159 мм
1 дюйм x 8 дюймов 3/4 дюйма x 7-1 / 4 дюйма 19 x 184 мм
1 дюйм x 10 дюймов 3/4 дюйма x 9-1 / 4 дюйма 19 x 235 мм
1 дюйм x 12 дюймов 3/4 дюйма x 11-1 / 4 дюйма 19 x 286 мм
1-1 / 4 “x 4” 1 дюйм x 3-1 / 2 дюйма 25 x 89 мм
1-1 / 4 “x 6” 1 дюйм x 5-1 / 2 дюйма 25 x 140 мм
1-1 / 4 дюйма x 8 дюймов 1 дюйм x 7-1 / 4 дюйма 25 x 184 мм
1-1 / 4 дюйма x 10 дюймов 1 дюйм x 9-1 / 4 дюйма 25 x 235 мм
1-1 / 4 “x 12” 1 дюйм x 11-1 / 4 дюйма 25 x 286 мм
1-1 / 2 “x 4” 1-1 / 4 дюйма x 3-1 / 2 дюйма 32 x 89 мм
1-1 / 2 “x 6” 1-1 / 4 дюйма x 5-1 / 2 дюйма 32 x 140 мм
1-1 / 2 “x 8” 1-1 / 4 дюйма x 7-1 / 4 дюйма 32 x 184 мм
1-1 / 2 “x 10” 1-1 / 4 “x 9-1 / 4” 32 x 235 мм
1-1 / 2 “x 12” 1-1 / 4 дюйма x 11-1 / 4 дюйма 32 x 286 мм
2 дюйма x 2 дюйма 1-1 / 2 дюйма x 1-1 / 2 дюйма 38 x 38 мм
2 дюйма x 4 дюйма 1-1 / 2 “x 3-1 / 2” 38 x 89 мм
2 дюйма x 6 дюймов 1-1 / 2 “x 5-1 / 2” 38 x 140 мм
2 x 8 дюймов 1-1 / 2 “x 7-1 / 4” 38 x 184 мм
2 дюйма x 10 дюймов 1-1 / 2 “x 9-1 / 4” 38 x 235 мм
2 дюйма x 12 дюймов 1-1 / 2 “x 11-1 / 4” 38 x 286 мм
3 дюйма x 6 дюймов 2-1 / 2 дюйма x 5-1 / 2 дюйма 64 x 140 мм
4 дюйма x 4 дюйма 3-1 / 2 дюйма x 3-1 / 2 дюйма 89 x 89 мм
4 дюйма x 6 дюймов 3-1 / 2 дюйма x 5-1 / 2 дюйма 89 x 140 мм
Понимание фактического и реальногоНоминальные размеры пиломатериалов
Если вы новичок в покупке пиломатериалов из хвойных и твердых пород древесины для ремесленных проектов или работ по благоустройству дома, первое, что вы заметите, это то, что размеры, по которым продается древесина (так называемые номинальные размеры ), не такие же, как у . фактических измерений. Кусок сосны 1 x 4, например, на самом деле имеет толщину 3/4 дюйма и ширину 3 1/2 дюйма, в то время как каркасный стержень 2 x 4 фактически имеет толщину около 1 1/2 дюйма и ширину 3 1/2 дюйма.
Чтобы еще больше запутать ситуацию, стандарты калибровки древесины лиственных пород отличаются от стандартов древесины хвойных пород, и древесина твердых пород обычно продается в единицах объема, известных как подошва доски, а не в единицах размера доски. Все это может сбить с толку, когда вы покупаете пиломатериалы для создания проекта с точными размерами.
Номинальные и фактические размеры размерной древесины
Термин «размерная древесина» используется с породами древесины хвойных пород (например, сосна или пихта), которые используются в строительстве для изготовления каркасов и других столярных работ.Причины, по которым номинальный размер этого пиломатериала (так называется пиломатериал) больше, чем фактические размеры, связаны с исторической практикой в лесной промышленности.
Первоначально доска 2 x 4 была вырезана как грубая зеленая доска размером ровно 2 x 4 дюйма, но к тому времени, когда доски были высушены и строганы, доски стали меньше, приближаясь к теперь стандартным размерам 2 x 4 1. Размер 1/2 x 3 1/2 дюйма. В современных методах обработки пиломатериалов размер досок уже не равен 2 x 4 дюйма при первой резке, но современные методы сушки и строгания по-прежнему оставляют доску толщиной 1 1/2 дюйма и шириной 3 1/2 дюйма.Старый стандарт называния этой доски 2 x 4 все еще остается, даже несмотря на то, что в сегодняшней практике деревообработки доска никогда не была размером 2 x 4 дюйма.
Фактические и номинальные размеры для стандартных размеров пиломатериалов:
Номинальный размер Фактический размер
1 x 2 3/4 x 1 1/2 дюйма (19 x 38 мм)
1 x 3 3/4 x 2 1/2 дюйма (19 x 64 мм)
1 х 4 3/4 x 3 1/2 дюйма (19 x 89 мм)
1 х 5 3/4 x 4 1/2 дюйма (19 x 114 мм)
1 х 6 3/4 x 5 1/2 дюйма (19 x 140 мм)
1 х 8 3/4 x 7 1/4 дюйма (19 x 184 мм)
1 х 10 3/4 x 9 1/4 дюйма (19 x 235 мм)
1 х 12 3/4 x 11 1/4 дюйма (19 x 286 мм)
2 х 2 1 1/2 x 1 1/2 дюйма (38 x 38 мм)
2 x 3 1 1/2 x 2 1/2 дюйма (38 x 64 мм)
2 х 4 1 1/2 x 3 1/2 дюйма (38 x 89 мм)
2 х 6 1 1/2 x 5 1/2 дюйма (38 x 140 мм)
2 х 8 1 1/2 x 7 1/4 дюйма (38 x 184 мм)
2 х 10 1 1/2 x 9 1/4 дюйма (38 x 235 мм)
2 х 12 1 1/2 x 11 1/4 дюйма (38 x 286 мм)
4 х 4 3 1/2 x 3 1/2 дюйма (89 x 89 мм)
4 х 6 3 1/2 x 5 1/2 дюйма (89 x 140 мм)
6 x 6 5 1/2 x 5 12 дюймов (140 x 140 мм)
Усадка более выражена в поперечном направлении (поперек волокон), чем в продольном (относительно волокон), поэтому доска, продаваемая как 8 футов 2 x 4, обычно очень близка к полным 8 футам в длину.
Калибровка древесины твердых пород
Стандарты размеров, используемые для пиломатериалов из твердых пород древесины (таких как дуб, клен, береза и красное дерево), используемых в прекрасной мебели и мебели, немного запутаны. Используются не только разные эталоны, но и размер зависит от того, с одной стороны (S1S) или с двух сторон (S2S) используется заготовка.
Номинальная толщина S1S S2S
1/2 дюйма 3/8 дюйма (9.5 мм) 5/16 дюйма (7,9 мм)
5/8 дюйма 1/2 дюйма (13 мм) 7/16 дюйма (11 мм)
3/4 дюйма 5/8 дюйма (16 мм) 9/16 дюйма (14 мм)
1 (4/4) дюйм 7/8 дюйма (22 мм) 13/16 дюйма (21 мм)
1 1/4 (5/4) дюйма 1 1/8 дюйма (29 мм) 1 1/6 дюйма (27 мм)
1 1/2 (6/4) дюйма 1 3/8 дюйма (35 мм) 1 5/16 дюйма (33 мм)
2 (8/4) дюйма 1 13/16 дюйма (46 мм) 1 3/4 дюйма (44 мм)
3 (12/4) дюйма 2 13/16 дюйма (71 мм) 2 3/4 дюйма (70 мм)
4 (16/4) дюйма 3 13/16 дюйма (97 мм) 3 3/4 дюйма (95 мм)
Твердые породы редко продаются в стандартных размерах, как хвойные.Вместо этого поставщики обычно продают древесину лиственных пород в единицах объема, известных как дощатый фут . Один фут доски равен 144 кубическим дюймам дерева. Другими словами, доска толщиной 1 дюйм, шириной и длиной 12 дюймов содержит один дощатый фут пиломатериалов из твердой древесины.
Дополнительно древесина лиственных пород может быть продана в кварталах . Каждая четверть относится к толщине 1/4 дюйма, что означает, что доска 5/4 имеет толщину примерно 1 1/4 дюйма. Если для вашего проекта требуется кусок толщиной ровно 1 дюйм, вы захотите приобрести доску 5/4 и фрезеровать ее до нужного размера с помощью фуганка / строгального станка.
Фанера
Фанера обычно продается в виде листов размером 4 x 8 футов. Чаще всего номинальная толщина фанеры составляет 1/2 дюйма и 3/4 дюйма, но, опять же, фактические размеры немного отличаются. Лист фанеры толщиной 1/2 дюйма действительно имеет толщину 15/32 дюйма, а лист толщиной 3/4 дюйма – 23/32 дюйма.
Фанера классифицируется таким образом, чтобы каждая поверхность была оценена по шкале A, B, C или D, где A соответствует самой гладкой шлифованной поверхности. Например, фанера AA имеет мебельную отделку с обеих сторон, в то время как фанера BC будет иметь класс B с одной стороны и C с другой.
Габаритные размеры пиломатериалов: номинальные и фактические
Размерный пиломатериал разрезается на определенную длину, ширину и глубину. Однако есть разница между номинальным размером (то, что называется пиломатериал) и фактическим размером. В таблицах ниже представлены как номинальные, так и фактические размеры многих распространенных размеров пиломатериалов в Северной Америке.
Размеры пиломатериалов хвойных пород
Пиломатериалы хвойных пород обычно используются для обрамления стен и полов.В Соединенных Штатах в отношении пиломатериалов хвойных пород действует Американский стандарт на пиломатериалы хвойных пород Национального института стандартов (PS 20).
Североамериканские стандартные пиломатериалы
Номинальный размер (дюймы) Фактический размер (дюймы) Фактический размер (мм)
1 х 2 3/4 x 1 1/2 19 х 38
1 x 3 3/4 x 2 1/2 19 х 64
1 х 4 3/4 x 3 1/2 19 х 89
1 х 6 3/4 x 5 1/2 19 х 140
1 х 8 3/4 x 7 1/4 19 х 184
1 х 10 3/4 x 9 1/4 19 х 235
1 х 12 3/4 x 11 1/4 19 х 286
Североамериканский стандарт, двухпалубный пиломатериал
Номинальный размер (дюймы) Фактический размер (дюймы) Фактический размер (мм)
2 x 2 1 1/2 x 1 1/2 38 х 38
2 x 3 1 1/2 x 2 1/2 38 х 64
2 х 4 1 1/2 x 3 1/2 38 х 89
2 х 6 1 1/2 x 5 1/2 38 х 140
2 х 8 1 1/2 x 7 1/4 38 х 184
2 х 10 1 1/2 x 9 1/4 38 х 235
2 х 12 1 1/2 x 11 1/4 38 x 286
Североамериканские стандартные пиломатериалы
Номинальный размер (дюймы) Фактический размер (дюймы) Фактический размер (мм)
3 x 3 2 1/2 x 2 1/2 64 х 64
3 х 4 2 1/2 x 3 1/2 64 х 89
3 x 6 2 1/2 x 5 1/2 64 х 140
3 x 8 2 1/2 x 7 1/4 64 х 184
3 х 10 2 1/2 x 9 1/4 64 х 235
3 х 12 2 1/2 x 11 1/4 64 х 286
North American Standard 4-by Lumber
Номинальный размер (дюймы) Фактический размер (дюймы) Фактический размер (мм)
4 x 4 3 1/2 x 3 1/2 89 х 89
4 х 6 3 1/2 x 5 1/2 89 х 140
4 x 8 3 1/2 x 7 1/4 89 х 184
4 х 10 3 1/2 x 9 1/4 89 х 235
4 х 12 3 1/2 x 11 1/4 89 х 286
North American Standard 6-by Lumber
Номинальный размер (дюймы) Фактический размер (дюймы) Фактический размер (мм)
6 x 6 5 1/2 x 5 1/2 140 х 140
North American Standard 8-by Lumber
Номинальный размер (дюймы) Фактический размер (дюймы) Фактический размер (мм)
8 x 8 7 1/4 x 7 1/4 184 х 184
Пиломатериалы хвойных пород Длина
Пиломатериалы хвойных пород имеют несколько стандартных длин, указанных в таблице ниже.
Длина в футах Длина в дюймах Длина в метрах
6 футов 72 дюйма 1,829 метра
8 футов 96 дюймов 2,438 метра
10 футов 120 дюймов 3,048 метра
12 футов 144 дюйма 3.658 метров
14 футов 168 дюймов 4,267 метра
16 футов 192 дюйма 4.877 метров
18 футов 216 дюймов 5,486 метра
20 футов 240 дюймов 6.096 метров
22 фута 264 дюйма 6.706 метров
24 фута 288 дюймов 7,315 метра
Размеры пиломатериалов твердых пород
Пиломатериалы лиственных пород калибруются в зависимости от того, сколько сторон покрыто поверхностью. Поверхность относится к процессу отделки, при котором пиломатериал выравнивается, чтобы удалить все следы от пилы.
В Северной Америке пиломатериалы из твердых пород древесины обычно указываются по четвертной системе, где доска определяется по ее толщине в четверти дюйма.Например, обрезка из твердой древесины, толщина которой в итоге составляет чуть более 1 дюйма (с двух сторон поверхности), называется доской с пятью четвертями (5/4).
Ширина доски из твердых пород дерева может быть разной. В большинстве случаев доски из твердой древесины бывают произвольной ширины, чтобы плотник разорвал их до нужного размера. Однако в некоторых случаях, например, в хозяйственных магазинах с большими ящиками, доски имеют размерную ширину, аналогичную ширине мягкой древесины. Желательно проконсультироваться с вашим подрядчиком или поставщиком пиломатериалов перед окончательной доработкой деталей проекта, чтобы вы не удивились полученному результату.
Номинальный размер Грубый размер Фактический размер: 1 сторона с поверхностью Фактический размер: 2 стороны поверхности
– 1/2 дюйма 3/8 дюйма (9,5 мм) 5/16 дюйма (7,9 мм)
– 5/8 дюйма 1/2 дюйма (13 мм) 7/16 дюйма (11 мм)
– 3/4 дюйма 5/8 дюйма (16 мм) 9/16 дюйма (14 мм)
4/4 дюйма 1 дюйм 7/8 дюйма (22 мм) 13/16 дюйма (21 мм)
5/4 дюйма 1 1/4 дюйма 1 1/8 дюйма (29 мм) 1 1/16 дюйма (27 мм)
6/4 дюйма 1 1/2 дюйма 1 3/8 дюйма (35 мм) 1 5/16 дюйма (33 мм)
8/4 дюйма 2 дюйма 1 13/16 дюйма (46 мм) 1 3/4 дюйма (44 мм)
12/4 дюйма 3 дюйма 2 13/16 дюйма (71 мм) 2 3/4 дюйма (70 мм)
16/4 дюйма 4 дюйма 3 13/16 дюйма (97 мм) 3 3/4 дюйма (95 мм)
Клееный брус Размеры
Следующая таблица взята из публикации Американского института деревянного строительства «Стандартные технические условия на конструкционный клееный брус лиственных пород».
ANSI / AITC A190.1-1992 позволяет клееную древесину любой ширины и глубины. Стандартная ширина указана в вышеприведенной публикации, но при необходимости может быть изменена. Доступен широкий диапазон глубин, многие из которых не могут перечислить здесь, поэтому, пожалуйста, свяжитесь с вашим местным производителем для получения дополнительной информации об их предложениях – обычно глубины начинаются от 6 дюймов и доходят до 30 дюймов и более. Конечно, длина подбирается для каждой работы.
Номинальная ширина Фактическая готовая ширина
3 “ 2 1/2 “
4 дюйма 3 1/8 дюйма или 3 1/2 дюйма
6 дюймов 5 1/8 дюйма или 5 1/2 дюйма
8 дюймов 6 3/4 дюйма
10 дюймов 8 3/4 дюйма
12 дюймов 10 3/4 дюйма
14 дюймов 12 1/4 дюйма
16 дюймов 14 1/4 дюйма
Статья обновлена: 30 апреля 2020 г.
Каковы стандартные размеры поддона?
Главная »Инструменты» Часто задаваемые вопросы »Каковы стандартные размеры поддона?
Стандартный размер поддона
Размеры поддонов по-прежнему значительно различаются в разных странах, хотя был достигнут значительный прогресс с точки зрения стандартизации и возможности повторного использования.Это было очень важно, поскольку рост мировой торговли потребовал стандартных размеров поддонов, которые теперь отражены в списке поддонов ISO ниже.
Размеры поддонов ISO
Из множества доступных размеров поддонов Международная организация по стандартизации (ISO) утвердила шесть размеров поддонов, которые в настоящее время широко используются в качестве стандартных размеров поддонов во всем мире.
Эта информация является хорошей отправной точкой при рассмотрении вопроса об экспорте ваших товаров в другую страну, и вы не хотите нести дополнительные расходы и временные задержки, связанные с перемещением ваших товаров на местные поддоны по прибытии.Это также позволяет вам рассчитать, сколько поддонов вы можете поместить в контейнер для перевозки.
Поддоны ISO
Размеры, мм (ШxД) Размеры, дюймы (ШxД) Пустой пол, контейнер ISO Регион, наиболее часто используемый в
1016 x 1219 40 3,7%
(20 поддонов в 40-футовом ISO) Северная Америка
1000 x 1200 39,37 x 47.24 6,7% Европа, Азия, аналогично 40 ″ x 48 ″
1165 x 1165 45,9 x 45,9 8,1% Австралия
1067 x 1067 42161 42162 11,5% Северная Америка, Европа, Азия
1100 x 1100 43,30 x 43,30 14% Азия
800 x 1200 31,50 x 47,24 15,2% Европа; подходит для многих дверных проемов
Пример пластикового поддона 48 × 40
Ranger 48 × 40 – один из наших самых популярных пластиковых поддонов 48 × 40.
Если вам нужен более дешевый стеллажный поддон, Sigma 48 × 40 является отличным выбором для пластиковых поддонов для складских операций.

Однако, чтобы действительно разработать наиболее подходящий поддон и подход к вашим экспортным планам, мы настоятельно рекомендуем обратиться к консультанту TranPak.
Посмотрите наши пластиковые поддоны
Узнайте, сколько стоят пластиковые поддоны.
Размеры поддонов для Северной Америки
Для обработки грузов в Северной Америке используются поддоны разных размеров.Размеры варьируются в зависимости от конкретных потребностей, отраслей и материалов.
Самым популярным размером как для деревянных, так и для пластиковых поддонов является площадь основания 40 ″ x48 ″, которая также является одним из шести указанных размеров поддонов ISO. Это также размер поддона, разрешенного GMA (Ассоциация производителей продуктов питания).
Североамериканские поддоны
1 889 х 1156
Размеры, мм (Ш x Д) Размеры, дюймы (Ш x Д) Производственная позиция Отрасли, использующие
1016 x 1219 40 x 48 40 x 48 Бакалея, многие другие
1067 x 1067 42 x 42 3 Телекоммуникации, Paint
1219 x 1219 48 x 48 3 Бочки x 1016 48 x 40 4 Военный, Цемент
1219 x 1067 48 x 42 5 Химический продукт, напитки
1016 x 1016 40 Молочная промышленность
1219 x 1143 48 x 45 7 Автомобильная промышленность
1118 x 1118 44 x 44 8 Бочки для химикатов
914 x 914 36 x 36 9 Напитки
1219 x 914 48 x 36 10 Напитки, упаковка из бумаги
35 х 45.5 Неизвестно Военный контейнер 1/2 ISO, подходит для стандартных дверей 36 дюймов
1219 x 508 48 x 20 Неизвестно Розничная торговля
См. Наш ассортимент как транспортировочного, так и многоразового пластика Поддоны
Европейские размеры поддонов
В Европе с годами появилось много разных поддонов, поскольку каждая страна развивала свои собственные потребности в транспортировке материалов.
В последнее время в определенной степени произошла стандартизация, и теперь у нас есть широко используемый стандартный европейский поддон, известный как поддон EUR, поддон Europallet или поддон EPAL.Его размеры составляют 1200 мм × 800 мм (31,50 × 47,24 дюйма), и он является одним из шести утвержденных размеров поддонов ISO.
Европейские поддоны
47161 31,50 ″ 90 дюймов евро
Европейские поддоны, тип Размеры (Ш x Д) Альтернативные поддоны ISO
евро, 1 евро 800 мм x 1200 мм ISO1 того же размера, что и EUR
EUR 2 1200 мм x 1000 мм 47,24 ″ x 39,37 ″ ISO2
EUR 3 1000 мм x 1200 мм 39.37 ″ x 47,24 ″
EUR 6 800 мм x 600 мм 31,50 ″ x 23,62 ″ ISO0, половина размера EUR
600 мм x 400 мм 23,62 ″ 15,75 ″ размер на четверть
400 мм x 300 мм 15,75 ″ x 11,81 ″ 1/8 размера
Пример пластмассового поддона 48 × 32 912
Nitro 48 × 32 – один из самых популярных пластиковых поддонов 48 × 32.
Азиатские размеры поддонов
Два самых популярных размера поддонов, используемых в Азии, – это квадратный поддон 1100 мм x 1100 мм (43,30 ″ x 43,30 ″) и поддон 1200 мм x 1000 мм (39,37 ″ x 47,24 ″). Оба они включены в утвержденный список поддонов ISO.
Поддон 1200 мм x 1000 мм (39,37 ″ x 47,24 ″) лучше подходит для экспорта из Азии в Европу и США, поскольку эти размеры хорошо интегрируются в европейские и американские системы.
Австралийские размеры поддонов
Самый распространенный размер поддонов в Австралии – 1165 мм × 1165 мм (45.87 ″ × 45,87 ″). Он также входит в список одобренных поддонов ISO.
Эти размеры позволяют двум поддонам очень плотно прилегать бок о бок в австралийский железнодорожный контейнер RACE, который немного шире стандартных контейнеров ISO. Использование австралийского поддона в 20-футовых или 40-футовых контейнерах ISO будет означать потерю некоторой площади пола.
TranPak
Мы надеемся, что этот ресурс для поддонов стандартного размера окажется для вас полезным. Свяжитесь с нами, чтобы купить пластиковые поддоны или поговорите со специалистом.
Вас также может заинтересовать:
% PDF-1.4 % 4 0 obj > эндобдж xref 4 233 0000000016 00000 н. 0000005313 00000 п. 0000005373 00000 п. 0000007143 00000 н. 0000007542 00000 н. 0000007876 00000 н. 0000007937 00000 п. 0000018514 00000 п. 0000028853 00000 п. 0000038612 00000 п. 0000048760 00000 п. 0000059827 00000 п. 0000071091 00000 п. 0000071567 00000 п. 0000072006 00000 п. 0000072308 00000 п. 0000072608 00000 п. 0000072772 00000 н. 0000083474 00000 п. 0000094333 00000 п. 0000094396 00000 п. 0000094509 00000 п. 0000094764 00000 п. 0000094827 00000 н. 0000095081 00000 п. 0000095144 00000 п. 0000095398 00000 п. 0000095461 00000 п. 0000095715 00000 п. 0000095778 00000 п. 0000096031 00000 п. 0000096094 00000 п. 0000096347 00000 п. 0000096410 00000 п. 0000096666 00000 п. 0000096729 00000 н. 0000096985 00000 п. 0000097048 00000 п. 0000097304 00000 п. 0000097367 00000 п. 0000097622 00000 п. 0000097685 00000 п. 0000097940 00000 п. 0000098003 00000 п. 0000098259 00000 п. 0000098322 00000 п. 0000098578 00000 п. 0000098641 00000 п. 0000098897 00000 п. 0000098960 00000 п. 0000099215 00000 н. 0000099278 00000 н. 0000099533 00000 н. 0000099596 00000 н. 0000099852 00000 п. 0000099915 00000 н. 0000100171 00000 н. 0000100234 00000 н. 0000100490 00000 н. 0000100553 00000 п. 0000100808 00000 н. 0000100871 00000 н. 0000101126 00000 н. 0000101189 00000 п. 0000101217 00000 н. 0000101520 00000 н. 0000101851 00000 н. 0000102302 00000 н. 0000102548 00000 н. 0000102713 00000 н. 0000102856 00000 н. 0000103270 00000 н. 0000103333 00000 н. 0000103623 00000 н. 0000103686 00000 н. 0000104099 00000 н. 0000104162 00000 п. 0000104472 00000 н. 0000104535 00000 н. 0000104948 00000 н. 0000105011 00000 н. 0000105302 00000 п. 0000105365 00000 н. 0000105773 00000 п. 0000105836 00000 н. 0000106146 00000 п. 0000106209 00000 н. 0000106623 00000 н. 0000106686 00000 н. 0000106975 00000 п. 0000107038 00000 п. 0000107452 00000 н. 0000107515 00000 н. 0000107824 00000 н. 0000107887 00000 н. 0000108299 00000 н. 0000108362 00000 н. 0000108653 00000 п. 0000108717 00000 н. 0000109127 00000 н. 0000109191 00000 п. 0000109502 00000 н. 0000109566 00000 п. 0000109982 00000 н. 0000110046 00000 н. 0000110338 00000 п. 0000110402 00000 н. 0000110711 00000 п. 0000110775 00000 н. 0000111184 00000 н. 0000111248 00000 н. 0000111505 00000 н. 0000111569 00000 н. 0000111862 00000 н. 0000111926 00000 н. 0000112183 00000 н. 0000112247 00000 н. 0000112556 00000 н. 0000112620 00000 н. 0000112877 00000 н. 0000112941 00000 н. 0000113233 00000 н. 0000113297 00000 н. 0000113553 00000 н. 0000113617 00000 н. 0000113927 00000 н. 0000113991 00000 н. 0000114247 00000 н. 0000114311 00000 н. 0000114604 00000 н. 0000114668 00000 н. 0000114976 00000 н. 0000115040 00000 н. 0000115332 00000 н. 0000115396 00000 н. 0000115706 00000 н. 0000115770 00000 н. 0000116058 00000 н. 0000116122 00000 н. 0000116429 00000 н. 0000116493 00000 н. 0000116751 00000 н. 0000116815 00000 н. 0000117073 00000 н. 0000117137 00000 н. 0000117395 00000 н. 0000117459 00000 н. 0000117716 00000 н. 0000117780 00000 н. 0000118037 00000 н. 0000118101 00000 н. 0000118332 00000 н. 0000118415 00000 н. 0000118470 00000 н. 0000118788 00000 н. 0000118852 00000 н. 0000119110 00000 н. 0000119174 00000 н. 0000119432 00000 н. 0000119496 00000 н. 0000119754 00000 н. 0000119818 00000 н. 0000120075 00000 н. 0000120139 00000 н. 0000120396 00000 н. 0000120460 00000 н. 0000120718 00000 н. 0000120782 00000 н. 0000121040 00000 н. 0000121104 00000 н. 0000121362 00000 н. 0000121426 00000 н. 0000121684 00000 н. 0000121748 00000 н. 0000122005 00000 н. 0000122069 00000 н. 0000122327 00000 н. 0000122391 00000 н. 0000122648 00000 н. 0000122712 00000 н. 0000122969 00000 н. 0000123033 00000 н. 0000123291 00000 н. 0000123355 00000 н. 0000123612 00000 н. 0000123676 00000 н. 0000123934 00000 н. 0000123998 00000 н. 0000124256 00000 н. 0000124320 00000 н. 0000124578 00000 н. 0000124642 00000 н. 0000124900 00000 н. 0000124964 00000 н. 0000125221 00000 н. 0000125285 00000 н. 0000125543 00000 н. 0000125607 00000 н. 0000125865 00000 н. 0000125929 00000 н. 0000126186 00000 н. 0000126250 00000 н. 0000126507 00000 н. 0000126754 00000 н. 0000127119 00000 н. 0000127242 00000 н. 0000127387 00000 н.

Номинал	Фактический	Фактический – Метрическая
1 дюйм x 2 дюйма	3/4 дюйма x 1-1 / 2 дюйма	19 x 38 мм
1 дюйм x 3 дюйма	3/4 дюйма x 2-1 / 2 дюйма	19 x 64 мм
1 дюйм x 4 дюйма	3/4 дюйма x 3-1 / 2 дюйма	19 x 89 мм
1 дюйм x 5 дюймов	3/4 дюйма x 4-1 / 2 дюйма	19 x 114 мм
1 дюйм x 6 дюймов	3/4 дюйма x 5-1 / 2 дюйма	19 x 140 мм
1 дюйм x 7 дюймов	3/4 дюйма x 6-1 / 4 дюйма	19 x 159 мм
1 дюйм x 8 дюймов	3/4 дюйма x 7-1 / 4 дюйма	19 x 184 мм
1 дюйм x 10 дюймов	3/4 дюйма x 9-1 / 4 дюйма	19 x 235 мм
1 дюйм x 12 дюймов	3/4 дюйма x 11-1 / 4 дюйма	19 x 286 мм
1-1 / 4 “x 4”	1 дюйм x 3-1 / 2 дюйма	25 x 89 мм
1-1 / 4 “x 6”	1 дюйм x 5-1 / 2 дюйма	25 x 140 мм
1-1 / 4 дюйма x 8 дюймов	1 дюйм x 7-1 / 4 дюйма	25 x 184 мм
1-1 / 4 дюйма x 10 дюймов	1 дюйм x 9-1 / 4 дюйма	25 x 235 мм
1-1 / 4 “x 12”	1 дюйм x 11-1 / 4 дюйма	25 x 286 мм
1-1 / 2 “x 4”	1-1 / 4 дюйма x 3-1 / 2 дюйма	32 x 89 мм
1-1 / 2 “x 6”	1-1 / 4 дюйма x 5-1 / 2 дюйма	32 x 140 мм
1-1 / 2 “x 8”	1-1 / 4 дюйма x 7-1 / 4 дюйма	32 x 184 мм
1-1 / 2 “x 10”	1-1 / 4 “x 9-1 / 4”	32 x 235 мм
1-1 / 2 “x 12”	1-1 / 4 дюйма x 11-1 / 4 дюйма	32 x 286 мм
2 дюйма x 2 дюйма	1-1 / 2 дюйма x 1-1 / 2 дюйма	38 x 38 мм
2 дюйма x 4 дюйма	1-1 / 2 “x 3-1 / 2”	38 x 89 мм
2 дюйма x 6 дюймов	1-1 / 2 “x 5-1 / 2”	38 x 140 мм
2 x 8 дюймов	1-1 / 2 “x 7-1 / 4”	38 x 184 мм
2 дюйма x 10 дюймов	1-1 / 2 “x 9-1 / 4”	38 x 235 мм
2 дюйма x 12 дюймов	1-1 / 2 “x 11-1 / 4”	38 x 286 мм
3 дюйма x 6 дюймов	2-1 / 2 дюйма x 5-1 / 2 дюйма	64 x 140 мм
4 дюйма x 4 дюйма	3-1 / 2 дюйма x 3-1 / 2 дюйма	89 x 89 мм
4 дюйма x 6 дюймов	3-1 / 2 дюйма x 5-1 / 2 дюйма	89 x 140 мм

Номинальный размер	Фактический размер
1 x 2	3/4 x 1 1/2 дюйма (19 x 38 мм)
1 x 3	3/4 x 2 1/2 дюйма (19 x 64 мм)
1 х 4	3/4 x 3 1/2 дюйма (19 x 89 мм)
1 х 5	3/4 x 4 1/2 дюйма (19 x 114 мм)
1 х 6	3/4 x 5 1/2 дюйма (19 x 140 мм)
1 х 8	3/4 x 7 1/4 дюйма (19 x 184 мм)
1 х 10	3/4 x 9 1/4 дюйма (19 x 235 мм)
1 х 12	3/4 x 11 1/4 дюйма (19 x 286 мм)
2 х 2	1 1/2 x 1 1/2 дюйма (38 x 38 мм)
2 x 3	1 1/2 x 2 1/2 дюйма (38 x 64 мм)
2 х 4	1 1/2 x 3 1/2 дюйма (38 x 89 мм)
2 х 6	1 1/2 x 5 1/2 дюйма (38 x 140 мм)
2 х 8	1 1/2 x 7 1/4 дюйма (38 x 184 мм)
2 х 10	1 1/2 x 9 1/4 дюйма (38 x 235 мм)
2 х 12	1 1/2 x 11 1/4 дюйма (38 x 286 мм)
4 х 4	3 1/2 x 3 1/2 дюйма (89 x 89 мм)
4 х 6	3 1/2 x 5 1/2 дюйма (89 x 140 мм)
6 x 6	5 1/2 x 5 12 дюймов (140 x 140 мм)

Номинальная толщина	S1S	S2S
1/2 дюйма	3/8 дюйма (9.5 мм)	5/16 дюйма (7,9 мм)
5/8 дюйма	1/2 дюйма (13 мм)	7/16 дюйма (11 мм)
3/4 дюйма	5/8 дюйма (16 мм)	9/16 дюйма (14 мм)
1 (4/4) дюйм	7/8 дюйма (22 мм)	13/16 дюйма (21 мм)
1 1/4 (5/4) дюйма	1 1/8 дюйма (29 мм)	1 1/6 дюйма (27 мм)
1 1/2 (6/4) дюйма	1 3/8 дюйма (35 мм)	1 5/16 дюйма (33 мм)
2 (8/4) дюйма	1 13/16 дюйма (46 мм)	1 3/4 дюйма (44 мм)
3 (12/4) дюйма	2 13/16 дюйма (71 мм)	2 3/4 дюйма (70 мм)
4 (16/4) дюйма	3 13/16 дюйма (97 мм)	3 3/4 дюйма (95 мм)

Номинальный размер (дюймы)	Фактический размер (дюймы)	Фактический размер (мм)
1 х 2	3/4 x 1 1/2	19 х 38
1 x 3	3/4 x 2 1/2	19 х 64
1 х 4	3/4 x 3 1/2	19 х 89
1 х 6	3/4 x 5 1/2	19 х 140
1 х 8	3/4 x 7 1/4	19 х 184
1 х 10	3/4 x 9 1/4	19 х 235
1 х 12	3/4 x 11 1/4	19 х 286

Номинальный размер (дюймы)	Фактический размер (дюймы)	Фактический размер (мм)
2 x 2	1 1/2 x 1 1/2	38 х 38
2 x 3	1 1/2 x 2 1/2	38 х 64
2 х 4	1 1/2 x 3 1/2	38 х 89
2 х 6	1 1/2 x 5 1/2	38 х 140
2 х 8	1 1/2 x 7 1/4	38 х 184
2 х 10	1 1/2 x 9 1/4	38 х 235
2 х 12	1 1/2 x 11 1/4	38 x 286

Номинальный размер (дюймы)	Фактический размер (дюймы)	Фактический размер (мм)
3 x 3	2 1/2 x 2 1/2	64 х 64
3 х 4	2 1/2 x 3 1/2	64 х 89
3 x 6	2 1/2 x 5 1/2	64 х 140
3 x 8	2 1/2 x 7 1/4	64 х 184
3 х 10	2 1/2 x 9 1/4	64 х 235
3 х 12	2 1/2 x 11 1/4	64 х 286

Номинальный размер (дюймы)	Фактический размер (дюймы)	Фактический размер (мм)
4 x 4	3 1/2 x 3 1/2	89 х 89
4 х 6	3 1/2 x 5 1/2	89 х 140
4 x 8	3 1/2 x 7 1/4	89 х 184
4 х 10	3 1/2 x 9 1/4	89 х 235
4 х 12	3 1/2 x 11 1/4	89 х 286

Длина в футах	Длина в дюймах	Длина в метрах
6 футов	72 дюйма	1,829 метра
8 футов	96 дюймов	2,438 метра
10 футов	120 дюймов	3,048 метра
12 футов	144 дюйма	3.658 метров
14 футов	168 дюймов	4,267 метра
16 футов	192 дюйма	4.877 метров
18 футов	216 дюймов	5,486 метра
20 футов	240 дюймов	6.096 метров
22 фута	264 дюйма	6.706 метров
24 фута	288 дюймов	7,315 метра

Номинальный размер	Грубый размер	Фактический размер: 1 сторона с поверхностью	Фактический размер: 2 стороны поверхности
–	1/2 дюйма	3/8 дюйма (9,5 мм)	5/16 дюйма (7,9 мм)
–	5/8 дюйма	1/2 дюйма (13 мм)	7/16 дюйма (11 мм)
–	3/4 дюйма	5/8 дюйма (16 мм)	9/16 дюйма (14 мм)
4/4 дюйма	1 дюйм	7/8 дюйма (22 мм)	13/16 дюйма (21 мм)
5/4 дюйма	1 1/4 дюйма	1 1/8 дюйма (29 мм)	1 1/16 дюйма (27 мм)
6/4 дюйма	1 1/2 дюйма	1 3/8 дюйма (35 мм)	1 5/16 дюйма (33 мм)
8/4 дюйма	2 дюйма	1 13/16 дюйма (46 мм)	1 3/4 дюйма (44 мм)
12/4 дюйма	3 дюйма	2 13/16 дюйма (71 мм)	2 3/4 дюйма (70 мм)
16/4 дюйма	4 дюйма	3 13/16 дюйма (97 мм)	3 3/4 дюйма (95 мм)

Номинальная ширина	Фактическая готовая ширина
3 “	2 1/2 “
4 дюйма	3 1/8 дюйма или 3 1/2 дюйма
6 дюймов	5 1/8 дюйма или 5 1/2 дюйма
8 дюймов	6 3/4 дюйма
10 дюймов	8 3/4 дюйма
12 дюймов	10 3/4 дюйма
14 дюймов	12 1/4 дюйма
16 дюймов	14 1/4 дюйма

Размеры, мм (ШxД)	Размеры, дюймы (ШxД)	Пустой пол, контейнер ISO	Регион, наиболее часто используемый в
1016 x 1219	40 3,7% (20 поддонов в 40-футовом ISO)	Северная Америка
1000 x 1200	39,37 x 47.24	6,7%	Европа, Азия, аналогично 40 ″ x 48 ″
1165 x 1165	45,9 x 45,9	8,1%	Австралия
1067 x 1067	42161 42162	11,5%	Северная Америка, Европа, Азия
1100 x 1100	43,30 x 43,30	14%	Азия
800 x 1200	31,50 x 47,24		15,2% Европа; подходит для многих дверных проемов

Размеры, мм (Ш x Д)	Размеры, дюймы (Ш x Д)	Производственная позиция	Отрасли, использующие
1016 x 1219		40 x 48	40 x 48	Бакалея, многие другие
1067 x 1067	42 x 42	3	Телекоммуникации, Paint
1219 x 1219	48 x 48	3	Бочки x 1016	48 x 40	4	Военный, Цемент
1219 x 1067	48 x 42	5	Химический продукт, напитки
1016 x 1016	40	Молочная промышленность
1219 x 1143	48 x 45	7	Автомобильная промышленность
1118 x 1118	44 x 44	8	Бочки для химикатов
914 x 914	36 x 36	9	Напитки
1219 x 914	48 x 36	10	Напитки, упаковка из бумаги
35 х 45.5	Неизвестно	Военный контейнер 1/2 ISO, подходит для стандартных дверей 36 дюймов
1219 x 508	48 x 20	Неизвестно	Розничная торговля

Европейские поддоны, тип	Размеры (Ш x Д)		Альтернативные поддоны ISO
евро, 1 евро	800 мм x 1200 мм	ISO1 того же размера, что и EUR
EUR 2	1200 мм x 1000 мм	47,24 ″ x 39,37 ″	ISO2
EUR 3	1000 мм x 1200 мм	39.37 ″ x 47,24 ″
EUR 6	800 мм x 600 мм	31,50 ″ x 23,62 ″	ISO0, половина размера EUR
	600 мм x 400 мм	23,62 ″ 15,75 ″	размер на четверть
	400 мм x 300 мм	15,75 ″ x 11,81 ″	1/8 размера
