Как выбрать фрезу для ручного фрезера?

Огромный выбор фрез доступен в нашем каталоге по ссылке

Материал взят с сайта srbu.ru

Разновидности диаметра хвостовика

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика - дюймах или миллиметрах. Это зависит от того какие в комплекте с фрезером идут цанги - втулки, в которых зажимается хвостовик:

  • Если они измеряются в миллиметрах, то самые распространённые это на 6, 8 и 12 мм.
  • Когда размер указывается в дюймах, то обычно выбирать приходится только из двух из них – это четверть и половина дюйма.

Типы конструкции фрез

В зависимости от стоимости и назначения, они выпускаются в следующих конструкционных модификациях:























В основе таких фрез стальная болванка необходимой формы, к которой приварены режущие кромки. Благодаря простоте изготовления, таких моделей на рынке большинство.

  • Со сменными режущими кромками



Отличаются большим сроком службы, так как ножи для них делают двусторонними – когда лезвие затупилось, его переворачивают.

  • Монолитные



Режущие кромки выточены прямо в основании – при работе с таким инструментов пропадает даже гипотетическая возможность, что нож отломается, но после нескольких заточек фрезу придется менять.

Типы лезвий фрез

Фрезы бывают с вертикальным, наклонным или спиральным расположением лезвий. Если они прямые, то кусочки дерева будут срублены с заготовки, а наклонные их срезают, что уменьшает вероятность возникновения сколов и увеличивает общее качество фрезеровки.

По материалу и характеристикам лезвия выпускаются двух типов:

  • HM – быстрорежущие. Используются для обработки мягких пород дерева или алюминия.
  • HSS – твердосплавные. Предназначены для твердых материалов, поэтому у таких режущих кромок лучше температурный коэффициент и прочие характеристики, что также отражается на их цене.

Кроме лезвий, в зависимости от того, в каком месте и какой формы нужно получить выемку в заготовке, используются соответствующие типы фрез для ручного фрезера по дереву.

Фрезы пазовые

Предназначены для выборки паза необходимой ширины и глубины в середине детали или от ее края и к центру. Чаще всего применяется при создании соединения типа шип-паз. При необходимости, если позволяет конструкция упора фрезерной машины, то ширина паза может регулироваться без замены фрезы на бо́льшую по диаметру.

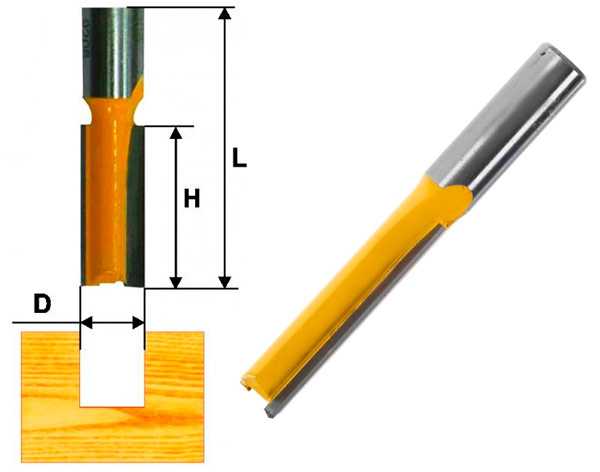

  • Фрезы пазовые прямые



Простейший инструмент цилиндрической формы, после использования которого в заготовке остается прямоугольный в сечении паз. Преимущественно используется с погружными фрезеровальными машинами, хотя возможно и применение их с другими моделями.

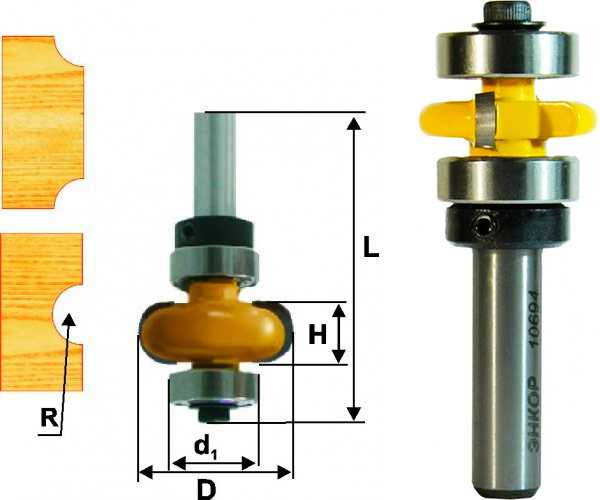

  • Пазовые галтельные




Их режущая головка имеет закругленную форму, благодаря чему в разрезе паз напоминает литеру «U» - в зависимости от глубины реза стенки закругляются сразу же от поверхности заготовки или сначала некоторое время идут от нее под прямым углом.

  • Пазовые галтельные V образные



Хотя по определению «галтель» это именно полукруглая выемка, к галтельным относится и фреза, дающая в разрезе «V»-образный паз. Если работа предполагает изготовление пазов с разными углами наклона стенок, то надо иметь соответствующий комплект инструментов.

  • Пазовые конструкционные (Т образные и ласточкин хвост)

В сечении полученные пазы образуют перевернутую букву «Т», основание которой выходит на поверхность или правильную трапецию, большая сторона которой обращена к центру заготовки. Это одно из самых надежных соединений, заготовки задвигаются одна в другую и другим способом разъединить их не получится.

  • Пазовые фасонные



Наряду с галтельными используется для получения фигурной резьбы и обработки кромок. В сечении пазы напоминают фигурные скобки. Фрезеровать можно как пазы в центре заготовки или снимать кромки с ее краев. Если изготавливается сложный рисунок, то предварительно по его контуру рекомендовано пройти прямой пазовой фрезой – это упростит последующую центровку и уменьшит нагрузку на фрезеровочную машину при применении фасонной фрезы.

Фрезы кромочные

Чаще всего изготавливаются с подшипником, который позволяет обрабатывать кромки и торцы заготовок не только посредством настройки опорного стола, но и по шаблону.

  • Кромочные прямые

Для получения плоскости торца заготовки, перпендикулярной пласти (верхней части обрабатываемой детали). При наличии на фрезе подшипника можно обрабатывать кромки округлой формы. Сам подшипник может быть настроен заподлицо к режущим лезвиям или иметь больший/меньший диаметр, что расширяет возможности использования оснастки.

  • Кромочные калевочные

Для получения прямой, дугообразной или волнистой фигурной кромки – в зависимости от используемой части фрезы можно смягчить ребро заготовки, скруглить его (двойные фрезы позволяют делать это за один проход), сделать кромку с фальцем и губкой или получить полустержневой выступ. Широко используются для изготовления орнаментов сложной формы. При выборе двойной фрезы надо обращать внимание на возможность регулировки расстояния между режущими лезвиями.

  • Кромочные фальцевые


Используются при необходимости выбрать паз прямоугольной формы или четверть на ровной или изогнутой заготовке. Применяя двойной проход, получают шип нужного размера. Глубина выборки регулируется положением фрезеровочной машины или упорным подшипником.

  • Кромочные конусные

В зависимости от угла наклона кромки фрезы, они используются для подготовки заготовок перед соединением, получения декоративной фаски или для обработки деталей мебели, которые затем будут соединены в изделия круглой (многоугольной) формы.

  • Кромочные галтельные



Применяются для получения паза округлой формы на кромке прямой или фигурной заготовки. Для исключения возможности перекоса фрезы, изготавливается с двумя подшипниками. Результат работы получается такой же, как и при использовании пазовых галтельных фрез, но в ряде случаев кромочные применять гораздо удобнее.

  • Кромочные фигурные

Другое название – мультипрофильные. Так как они достаточно массивные и одновременно работают с большой площадью заготовки, применение таких фрез рекомендуется на фрезеровочных машинах мощностью не меньше чем 1600 Ватт. Для работы используется весь профиль фрезы сразу или в различных комбинациях, что позволяет получать кромку стандартной или заданной мастером формы.

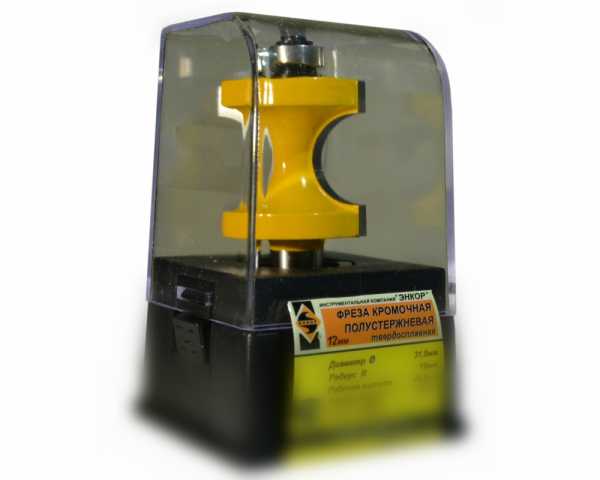

  • Кромочные полустержневые

Прямое назначение фрезы – обработка кромок заготовок для получения полукруглого выступа. Также есть много дополнительных способов применения – к примеру, если обработать такой фрезой прямоугольную заготовку с двух сторон, то она станет стержнем. Кроме этого с ее помощью получают профили с фаской и кромкой сложной формы, а также шарнирные соединения (при обработке заготовки в паре с галтельной или калевочной фрезой).

Фрезы комбинированные

Применяются для сплачивания и сращивания деревянных заготовок – объединения их по кромке (для угловых соединений) или торцевой части (для получения широкой доски из нескольких мелких). Комбинированные фрезы объединяют в себе пазовые и шиповые, и рассчитаны, чтобы за один проход создавать оба этих элемента. Использование фрезеровки для этой цели увеличивает склеиваемую площадь досок и отшлифовывает поверхности для их максимального прилегания друг к другу.

  • Комбинированные универсальные


Позволяют получить совмещаемые плоскости с шипом и пазом, расположенными под углом друг к другу. Используется одна и та же фреза для обеих сращиваемых заготовок – так как ее не приходится менять, это ощутимо уменьшает время обработки.

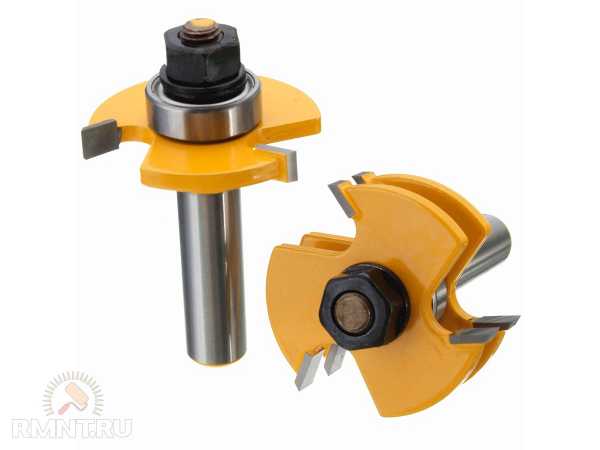

  • Пазо-шиповые



Используется комплект из двух отдельных фрез – для создания паза в одной заготовке и шипа в другой. Дополнительных промеров и подгонок не потребуется, так как размеры режущих кромок уже рассчитаны при изготовлении инструмента.

  • Для изготовления вагонки



Используются по тому же принципу, что и пазо-шиповые, но позволяют получить соединение фигурной формы с большей площадью соприкосновения заготовок, что улучшает характеристики изготавливаемой таким способом вагонки.

  • Комбинированные рамочные

Наборные фрезы, позволяющие в нужном мастеру порядке располагать на оси режущие лезвия. Состоят из основания, режущих лезвий, упорных подшипников (одного или нескольких), стопорной шайбы и гайки-фиксатора. При изменении конфигурации фрезы ее основание не вынимается из цанги фрезеровочной машины, чтобы сохранить ее первоначальную настройку.

Фрезы фигирейные

Основное предназначение – декоративная обработка кромок деталей, предназначенных для создания филенок. Фигирейные фрезы оснащены подшипником, поэтому работать можно с прямоугольными и фигурными заготовками. Так как филенки это обычно крупные детали, то средний диаметр фрез составляет 50-70 мм – для их использования желательно использовать фрезеровальную машину мощностью от 1500 Ватт.

  • Фигирейные горизонтальные

Используется для частичной обработки филенки. Так как форма фрезы предполагает выборку, начиная от упорного подшипника – это не позволяет сразу же получить шип для вставки филенки в раму. Для его формирования требуется дополнительная обработка кромки.

  • Фигирейные горизонтальные двухсторонние

Значительно упрощают процесс работы, так как обработку детали можно выполнить за один проход фрезы, формируя одновременно фигурную часть филенки и шип для вырезанного в раме паза.

  • Фигирейные вертикальные

В первую очередь такие фрезы применяются для изготовления плинтусов различной формы, но на практике их возможности гораздо шире – все зависит от того, как настроить и держать фрезеровочную машину. После обработки на заготовке образуется декоративное обрамление и шиповое соединение.

Большой выбор фрез всех типов вы можете найти в нашем каталоге в соответствующем разделе

mplus.tomsk.ru

Типы и виды фрез по дереву для ручного фрезера — ВикиСтрой

Основные типоразмеры

Ручные фрезеры получили повсеместное распространение благодаря простоте использования и возможности выполнять тонкие операции на габаритных деталях. Однако они вовсе не универсальны, по большей части из-за ограниченных размеров режущего органа — фрезы.

Самыми крупными среди фрез для ручной обработки можно назвать аналоги сверла Форстнера, используемые для изготовления глухих пазов под мебельные петли. Отдельные линейные размеры могут быть и выше, таким образом, некоторые фрезы классифицируются как дисковые или пальчиковые. В целом же максимальная глубина может достигать 80–90 мм, а диаметр — 60–70 мм. Это важно знать, чтобы определить заранее, возможно ли тот или иной вид обработки выполнить ручным фрезером.

Нельзя сказать, что абсолютно все фрезы являются взаимозаменяемыми. Они отличаются по диаметру хвостовика и должны точно соответствовать размеру цанги вашего инструмента. Ходовыми считаются фрезеры с посадочным размером 6, 8 и 12 мм. Впрочем, набор сменных цанг или переходных втулок устранит проблему совместимости.

Фрезы разных размеров имеют свою специфику работы. В то время, как небольшими фрезами с глубиной захвата в 10–15 мм можно орудовать относительно свободно, более глубокая выборка потребует медленной подачи с небольшим усилием. А если обработке подлежит деталь высокой твёрдости, потребуется ещё и существенное повышение оборотов.

Материалы лезвий, сменные ножи

Прежде чем перейти к описанию фрез, следовало бы уточнить один небольшой нюанс. Для большинства мастеров фрезы для ручного фрезера — это расходный материал, который не подлежит ни заточке, ни ремонту. Это лишь отчасти справедливо, ведь имеются комплектующие обслуживаемого типа, применяемые в конвейере мелкосерийного производства.

Такого рода фрезы состоят из основы и набора ножей. Подобная конструкция необходима, когда определённая технологическая операция по обработке производится постоянно, и на фрезу ложится значительная нагрузка. Вариант подобного применения — изготовление мебельных накладок, вагонки или рам евроокон. Механическое крепление ножей позволяет выполнить их тонкую калибровку, благодаря чему все изделия из партии будут идентичными, даже если в процессе изготовления случится поломка фрезы. Для комплектов фрез, формирующих ответные части деталей, это особенно важно.

И сменные, и напаиваемые лезвия изготавливают из одинаковых типов стали. Если не брать в расчёт специальные расходники для обработки пластика, искусственного камня и цветных металлов, фрезы для дерева по материалу ножей подразделяют на HSS (быстрорежущие) и HM (твёрдосплавные). Последние имеют тупые углы заточки кромок, за счёт чего повышается рабочий ресурс при работе с плотными породами древесины. Быстрорезы заточены под более острым углом, поэтому ими хорошо обрабатывать мягкие волокнистые породы.

Кромочные фрезы

Торцевые или кромочные фрезы — это одна из двух основных разновидностей, предназначенная для придания краю заготовки фигурного профиля. Они могут быть как простыми, образующими фаску или галтельный срез, так и весьма сложными по форме.

Кромочные фрезы часто также называют копировальными благодаря наличию упорного подшипника. В простейшей технике фрезеровки подшипник просто упирается в обработанный край заготовки, и фреза берёт захват строго на определённую глубину. При копировании подшипник упирается в шаблон, приложенный к заготовке плашмя, и таким образом фрезой задаётся не только профиль кромки, но и форма самой детали. Подшипник может быть расположен на самом кончике фрезы или в верхней её части у хвостовика. Встречаются также фрезы с двумя подшипниками.

По форме профиля торцевые фрезы отличаются наивысшим разнообразием среди прочих типов. Помимо декоративных кромок могут формироваться широкие спуски (фигирейная фреза), торцевые пазы (дисковая), выборки (фальцевая) и даже двухсторонние фигурные фаски. Отметим, что не все кромочные фрезы имеют упорный подшипник, но все фрезы с подшипниками — кромочные.

Пальчиковые и монолитные фрезы для выборки пазов

Фрезы без подшипников обычно называют пазовыми. Некоторые из них имеют кромки, замыкающиеся на нижнем торце, некоторые снабжаются только торцевыми ножами, как у сверла Форстнера. Такими фрезами возможен заход с вертикальной подачей фрезера, и потому они идеально подходя для выборки проушин и глухих пазов.

Фрезами с боковыми кромками изготавливают пазы и борозды только с заходом от края заготовки, иногда их используют для копирования по внутреннему шаблону и изготовления столярных соединений. Большинство фрез этого класса монолитные, по форме могут быть:

  • прямоугольными;
  • трапециевидными;
  • галтельными;
  • клиновидными;
  • фасонными с более сложной формой режущих кромок.

Для выборки глухих пазов с вертикальным заходом идеально подходят спиральные фрезы, у которых винтовые кромки хорошо удаляют стружку, существенно повышая скорость работы. Спиральные фрезы считаются более быстрорежущими, чем обычные, но имеют довольно скудный выбор формы профиля. Тем не менее, галтельные, трапециевидные и V-образные пазы с их помощью нарезаются куда быстрее.

Особой разновидностью пазовых фрез можно назвать розеточные, предназначенные для выборки радиальных узоров сложной формы. Работать ими можно как с точечным погружением, так и по шаблону, оставляя паз с равновеликими фасонными бортиками. Также учтите, что почти все виды торцевых фрез могут использоваться и для кромочной обработки либо подрезкой, либо в торец с применением специального ограничителя.

Фрезы для создания столярных соединений

Конструкционными называют фрезы, предназначенные для подрезки деталей для столярных соединений. Как правило, это не отдельные фрезы, а комплекты с ответно-зеркальной формой профилей. Основных видов таких фрез существует несколько.

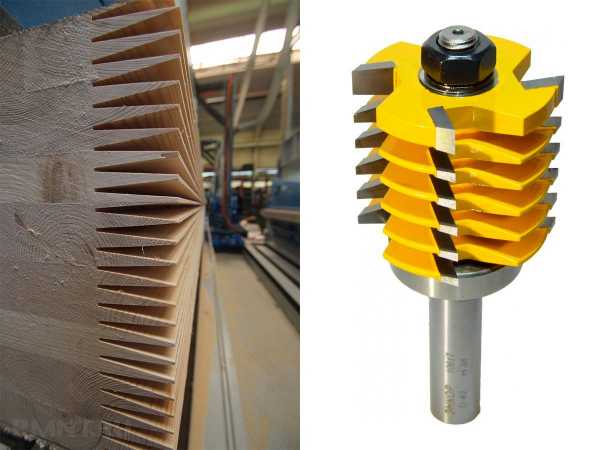

Микрошиповые фрезы используют для подрезки торцов деталей перед клеевым сращиванием. С их помощью можно формировать пазы и шипы как прямоугольной, так и клиновидной формы. В комплект обычно входит две фрезы, в одной из них режущие кромки смещены на ползуба.

Комплект пазо-шиповых фрез так же состоит из двух частей: одной нарезается паз, другой выступ на ответной детали. Как правило, применяются такие фрезы при изготовлении шпунтованной половой доски или при сплачивании мебельных щитов. В отличие от обычных дисковых или пазовых фрез, которые можно было бы использовать с той же целью, пазо-шиповой комплект имеет оптимальные значения присадки и не требует тщательной регулировки по высоте.

Фрезы для угловых соединений одинарные, но проход по соединяемым деталям выполняется в разных положениях. Также возможно использование такой фрезы для плоского сращивания на клею. Обратите внимание, что изначально фреза такого типа предназначалась для работы на фрезерном столе, и использовать её для ручного инструмента получится только при наличии специального упора и ограничителя.

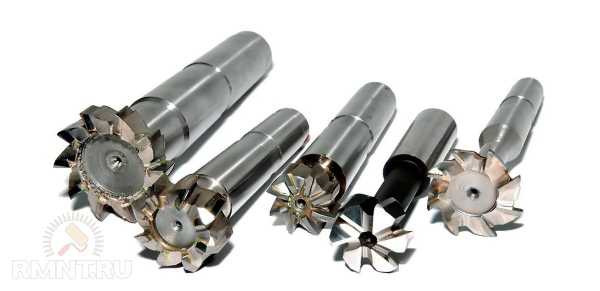

Для нарезки соединения «ласточкин хвост» используется одна трапециевидная пальчиковая фреза. Однако для нарезки нужного профиля на торце доски, опять же, понадобится поперечный упор или специальный шаблон. Ширина хвоста может быть произвольной, но чаще паз под него готовится за один проход фрезы. К этому типу соединений можно отнести другие, схожие по принципу, но с Т-образной или Ф-образной формой паза. Для них так же существуют собственные парные комплекты фрез.

Специальные и комбинированные фрезы

Многие изделия из дерева или МДФ сегодня изготавливают ручной фрезеровкой с использованием шаблонов и фрез специальной конструкции. Это и дверные филёнки, и мебельные фасады, деревянные поручни, даже отделочная вагонка — ассортимент специальных фрез достаточно широк для того, чтобы начать собственное производство при наличии одного только ручного фрезера.

Ещё больше возможностей представляют так называемые насадные фрезы. Состоят они из шпинделя и одной или нескольких оправок с лезвиями различной формы. Переставляя насадки в разном порядке, перемежая их втулками и подшипниками, можно добиться высокого разнообразия профиля при обработке кромок. Поэтому такие наборы столь популярны у мебельщиков, работающих с деревянным массивом и МДФ.

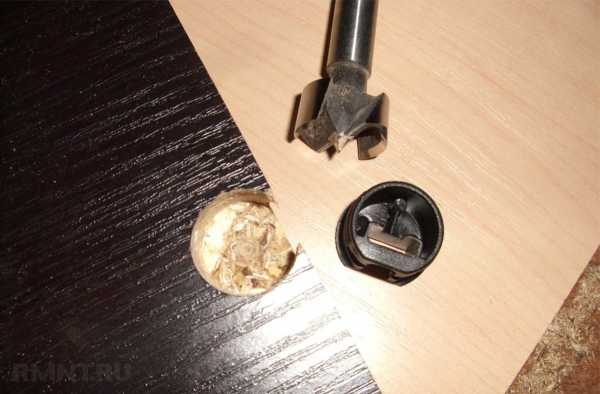

Особняком стоят фрезы-пробочники, предназначенные для высверливания цилиндрических шкантов для укрепления столярных соединений и локального устранения пороков древесины. Также распространены наборы узкозахватных фрез для тонкой гравировки. Наконец, если ни один из тысяч образцов не удовлетворяет вашим потребностям, всегда остаётся возможность обратиться в специализированное предприятие и изготовить фрезу по индивидуальному заказу.

рмнт.ру

www.wikistroi.ru

инженер поможет - фреза для ручного фрезера


Фрезы для такого станка могут быть выполнены в самом разном стиле и применять их нужно соответственно. В каждом фрезе есть своя инструкция, один и тот же фрезер нельзя использовать для разного вида древесины.


Немного о ручном фрезере по дереву


Ручной фрезер по дереву это удобный, функциональный инструмент у которого в распоряжении есть несколько кромок. Режущая область находится на цилиндрическом стержне, как правило, 8-ми или же 12-ти мм в диаметре.

Можно менять диаметр стержня, с помощью переходной цанги. Стоит отметить, что фрезы для ручного фрезера используют строго по назначению. Каждая фреза используется конкретно под одну цель. Они довольно быстро изнашиваются и практически не подвергаются заточке.


Так как они не отличаются хорошей стойкостью то и цена соответственно невысокая и их можно менять чаще, чем другие фрезы. Многие люди пользуются ручным фрезерным инструментом.

Классификация фрез

По своим характеристикам и технологическому процессу фрезы для ручного фрезера можно условно разделить на две группы.



Первые помогают в процессе фрезерования по опорной направляющей.



Вторые осуществляют процесс резки по опорному подшипнику, котрый можно устанавливать как в верхней части, так и у основания режущей части. Зачастую опорный подшипник выходит из строя раньше, чем фреза, если его вовремя менять, то можно продлить службу самой фрезы. Главное достоинство опорного подшипника это возможность выполнять фрезерование по криволинейному контуру.


Разновидности фрез

На сегодняшний день существует большое количество фрез и их разделяют на конкретные цели. В основном выделяют следующие виды фрез: кромочные, пазовые, фигирийные. Можно также встретить и комбинированные модели. Кромочные фрезы часто используют для осуществления декоративных элементов, еще для сплачивания заготовок в четверть.

Для того чтобы выполнить шиповые соединения используют пазовые фрезы. Последние же помогают в работе с дверными и мебельными филенками, также их использую для выполнения багетных рам и декоративных элементов.
Какие бывают ручные фрезеры?


Нынешний рынок начисляет такие виды фрезеров как: верхние, кромочные и ламельные. Сейчас мы разберемся, чем же они отличаются.



Фрезы из инструментальной быстророрежущей стали удовлетворят всем требованиям среднестатистического деревообработчика, но фрезы с режущими кромками из карбида вольфрама остаются острыми дольше, особенно при резке ДСП или материала с пластиковым ламинатом.



Можно самому править фрезы из инструментальной стали на камне с масляным смачиванием, пока не надо будет затачивать их с помощью специалиста. Но будьте осторожны и не перегрейте такие фрезы - они могут потерять закалку и стать настолько мягкими, что перестанут держать. кромку и их придется заменять.



Фрезы с кромками из карбида вольфрама затачиваются только в мастерских со специализированным оборудованием. Для врезного фрезерования существенно важно, чтобы поверхность нижней грани фрезы была обработана по тем же стандартам, что и боковые стороны. Лучший тип фрезы для сверления и врезной обработки изготовлен со специальным наконечником из карбида вольфрама, напаянным твердым припоем на кончик фрезы. Фрезы без специальных режущих качеств кончика должны подаваться в материал только с кромки или ребра.



Фрезы для пазов



Нижеприведенные базовые типы фрез могут делать углубления как вдоль, так и поперек волокон.







Прямая фреза



Вырезает пазы прямоугольного сечения. Большинство из таких фрез имеют одну или две режущие кромки. Двойная кромка чише обрабатывает поверхность древесины.



Фреза для У-образных желобков



В основном используется для выполнения несложных резных узоров, надписей на табличках, вывесках и т. п.



Фреза для прожилковых пазов



Для узких углублений с округлым дном.



Фреза для круглых пазов



Для более широких углублений с круглым дном.



Фреза для ласточкина хвоста



Для изготовления деталей соединений и врезок ласточкин хвост. различных конфигураций









Фрезы для обработки кромок



Кромочные фрезы имеют с направляющие кончики или наконечники, которые перемещаются по кромке изделия и выполняют роль шаблона, копира, линейки и т. п. Наконечники, выполненные как единое целое с фрезой, могут обжечь древесину вследствие трения. В обычных условиях этот дефект легко устраняется тонко настроенным рубанком. Но при промышленном производстве это не экономично, и поэтому выпускаются специальные фрезы с наконечниками, вращающимися на шариковых подшипниках, которые катятся по кромке и не наносят термического повреждения поверхности.



Фреза для углубленной кромки



Для декоративной обработки кромки или изготовления деталей шарнирного соединения , как например у откидной крышки стола.



Фреза для торцевания



Фреза я направляющим подшипником – наконечником для обрезания облицовки из пластика вровень с кромкой доски, панели и т.д.



Фреза для фальца



Машинное вырезание фальца без использования направляющей линейки.



Фреза для закругления



Выполняет простую закругленную кромку. При более глубокой подаче режет буртик.



Фреза для синусоидой кромки



Для декоративной с S-образным поперечным сечением кромки.



Фреза для буртиков



Аналогична предыдущей, но режет два заплечика.



Фрезы для врезного режима



При работе во врезном режиме фрезой диаметром более 9 мм убедитесь, что режущая кромка проходит по всему основанию.

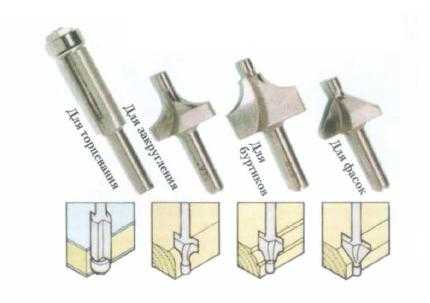

Фреза для фасок



Выполняет с кос под углом 45 градусов. Одна фреза делает разные по размерам фаски в зависимости от глубины обработки.














Верхний фрезер неподвижный и может погружаться. Этот инструмент выглядит как двигатель, который подвергается настройкам, можно настраивать глубину фрезерования и перемещать прибор вверх или же вниз. Инструмент рассчитан на более продвинутых ребят, так как для замены фрезы нельзя останавливать аппарат.




Погружной вариант значительно удобней, потому что механизм перемещается по направляющей. С помощью жестких пружин человек может опустить или поднять фрезу, не бросая деталь. В результате работа с таким инструментом значительно упрощается и с таким прибором справится даже новичок.
Кромочный фрезер в основном используется для снятия фасок или обточки кромок. Ламельный служит для изготовления пазов, они же соединяют детали изделия.



Можно часто встретить еще такую характеристику фрез



 В настоящее время, на рынке можно встретить большое разнообразие видов фрез, выбрать из которых достаточно сложно. Они дифференцируются в зависимости от диаметра хвостовика, наличие или отсутствие подшипника, формы, и в итоге, по функциональному назначению.





С большим диаметром хвостовика в продаже очень мало. Больше всего популярны размеры хвостовиков 6, 8 и 12 миллиметров. Поэтому берите лучше их, иначе будут проблемы с постоянной заменой цанги.



Даже если вы купите набор инструмента, то сразу обнаружите, что, по сути существует два типа фрез.



Фрезы с наличием подшипника именуются кромочными. Они применятся при получении краев деталей. При применении кромочных фрез нужно установить требуемую глубину обработки, и подшипник обеспечит нужное перемещении фрезы по линии  края заготовки.



 Фрезой, не имеющей подшипника, можно вести работу в любом доступном месте на заготовке. К сожалению, в этом случае у этой фрезы есть и недостаток: при ее использовании управлять ручным фрезером нужно с помощью вспомогательного средства.



Рассмотрим виды инструмента для ручного фрезера подробнее



Кромочная фреза (преимущественно имеет специальный подшипник) используется для обработки края заготовки. Когда такая фреза работает, подшипник передвигается по поверхности заготовки, не позволяя фрезе, обрабатывать материал больше, чем это нужно. Таким образом, применение этих фрез осуществляется без использования дополнительных устройств.





Копировальная фреза (прямой край) - подшипник двигается по шаблону, получая копию детали из заготовки.





Фигрейная фреза — служит для формирования филенчатых накладок. Отличаются крупными габаритами и направленностью реза.





Конусная фреза используется для обрезки кромок под заданным углом (подробнее нужно смотреть характеристики фрезы).







 Калевочная фреза , в отличии от предыдущей фрезы, имеет скошенную ножу скругленной формы. Эта фреза при обработке материала формирует профиль, который соответствует 1/4 окружности для закругления края кромки.





Полустержневая фреза — схожа профилем на две калевочные фрезы с подшипником, которые применяются одновременно. Используются в подборе профиля, соответствующего 1/2 окружности.



Фреза  галтельная —это противоположность калевочной фрезе. Она имеет полукруглую форму, с радиусом направленным в противоположную сторону. Эта фреза, как будто, выпуклая. Ее можно применять в разных комбинациях с калевочными фрезами требуемой формы для обеспечения плотности соединения.





Фреза  фальцевая— похожа на обычную прямую копировальную фрезу с режущей частью большей, чем подшипник. Этот инструмент на фрезере используется для получения  ¼ окружности или прямоугольного паза.





Фреза  дисковая схожа с фальцевой фрезой и внешне похожа на диск  с ножами. Она используется для получения паза на торце заготовки.





Фреза микрошиповая — применяется для изготовления соединений заготовок друг с другом. Благодаря ее применению значительно увеличивается площадь при клейки поверхностей детали за счет получения большого количества мелких пазов.





Конусная кромочная фреза — имеет в сечении форму ромба.





Фреза  пазовая— имеет режущую кромку с боку и на торце. Поэтому она может обрабатывать пазы различного профиля в любом месте. Как правило, для их работы требуются шины, шаблоны, упоры  и прочие дополнительные приспособления.



Виды пазовых фрез применяемых для ручного фрезерного станка



Фреза  прямая пазовая — применяемая в обработке пазов прямоугольной формы разной глубины.





Фреза  фасонная пазовая — применяемая в обработке пазов различной формы. При ее работе применяется дополнительный подшипник.

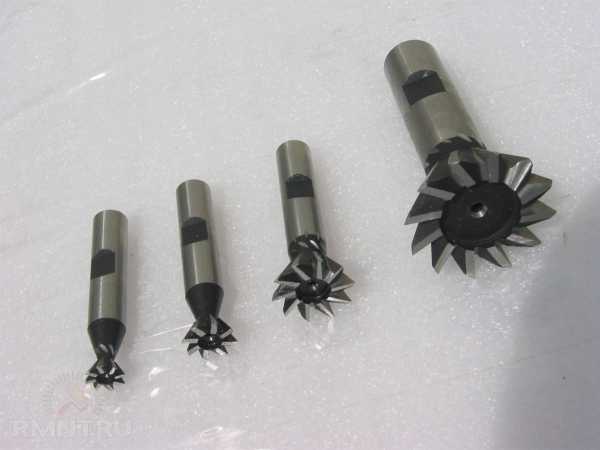

Фреза типа «ласточкин хвост» — применяемая в обработке паза вида «ласточкин хвост».





Фреза  конструкционная пазовая— применяемая в обработке пазов Т-образного вида.





Фреза  галтельная пазовая— применяемая в обработке пазов в сечении, имеющих полукруглые канавки.





Фреза  V-образная пазовая— применяемая в обработке пазов с с треугольной формой дна




Как правильно выбрать ручной фрезер


При выборе ручного фрезера первым делом нужно смотреть на мощность. Недостаточно мощный инструмент не предоставит возможности обрабатывать глубокие канавки или же снимать все ненужное за один раз. Чем прибор мощнее, тем он лучше справиться с поставленной задачей.
После мощности инструмента стоит обратить внимание на его точность. Если вы приобретаете инструмент для профессиональных целей, то небольшое отклонение пусть и незначительное поставит на вашей работе крест. Обычно точность инструмента можно посмотреть в инструкции.
После мощности и точности нужно смотреть на комплектацию. Большинство недорогих моделей предназначены лишь для домашнего применения, в них, как правило, небольшое количество фрез которые к тому же низкого качества. Профессиональный инструмент включает в себя отличные фрезы, и предельно точное приспособление, конечно, такой прибор ударит по вашему карману, но если вы хотите хороший прибор, то придется потратиться.
При выборе станка стоит обратить внимание и на «лифт» он в свою очередь отвечает за глубину резанья, а также за стабильность и точность. Большинство моделей оснащаются стандартным регулятором, который имеет одно положение высоты. В профессиональных станках две регулировки и называются они грубая и очная. С помощью них можно исправлять детали с предельной точностью.



Правка фрезы







Для правки режущих кромок фрезы из инструментальной стали шлифуйте только внутренние грани - обработка внешних сторон кромки изменит диаметр фрезы.







Установка фрезы







Перед ослаблением гаечным ключом запорной гайки цанги необходимо зафиксировать шпиндель, соединенный с электродвигателем. На большинстве фрезеров это достигается нажатие кнопки замка шпинделя. На некоторых машинах требуется либо использовать второй гаечный ключ, либо шпильку, вставляемую в отверстие на шпинделе для eе фиксации.







В зависимости от модели для смены фрезы машину можно закрепить на рабочем столе в перевернутом положении или, если это проще, снять двигатель с кожухом с базы. В любом случае сначала отключите питание. Если фрезу заклинило - закусило. высвобождайте ее аккуратным покачиванием из стороны в сторону, при этом будьте осторожны - не порежьтесь об острую режущую кромку.







Перед установкой фрезы убедитесь, что цанга свободна от древесных опилок и пыли. Установив фрезу, затяните гаечным ключом запорную гайку цанги при зафиксированном шпинделе.



Безусловно, рассказать все в одной статье о всех типах фрез,  но тут приведен основной перечень с характеристиками. Буду рад, если статья окажется Вам полезной.





engcrafts.com

Типы и виды фрез для ручного фрезера по дереву

Виды и размеры хвостовиков

Хвостовики у фрез чаще всего встречаются диаметром 6, 8 и 12 мм. Существуют так же и «Дюймовые» хвостовики обычно они половина или же четверть дюйма в диаметре. Так же стоит учитывать, что «метрические» цанги и «дюймовые» фрезы не подходят друг к другу. Пусть даже столь незначительная разница (0,7 или 0,35 мм) на скорости в 20000 оборотов может повести за собой очень нежелательные последствия.

Разновидности устройства фрез

Есть сборные фрезы, они просты в изготовлении, так как состоят из металлической болванки и припаянных лезвий, состоящих из твердосплава. Так же существуют фрезы со сменными режущими кромками, могут очень долго служить. Когда лезвие затупляется его переворачивают. ? наконец монолитные, у них ножи выточены из основания, они очень надежны, не ломаются, после небольшого количества заточек фрезу нужно менять.

Типы ножей фрез

  1. HM — они быстрорежущее, могут фрезеровать мягкие породы дерева и алюминий.
  2. HSS – подходят для твердых материалов, так как режущие кромки по многим параметрам лучше чем HM, но это сказывается на цене таких фрез.

Виды и назначение фрез по дереву

Существуют пазовые фрезы для ручного фрезера. Название само за себя говорит, нужны они для создания паза необходимых размеров, по центру или кромке. Чаще всего используется для типа соединения «шип — паз».

Пазовые прямые

Самые основные, и простейшие фрезы. Они цилиндрической формы используются преимущественно погружными фрезерами.

Пазовые галтельные

Данный тип фрез имеет закругленную форму головки, может напоминать букву U. В зависимости от глубины фрезерования, стенки паза могут закругляться сразу, в тоже время могут у начала       находится под прямым углом.



Пазовые галтельные V – образные

Эти фрезы дают пазу V – образную форму, они могут быть с разными углами стенок.

Фрезы конструкционные пазовые (Т – образные, «Ласточкин хвост»)

В поперечном сечении пазы напоминают букву Т или с расширением к низу. Обычно используют для сращивания углов и прочих креплений. С помощью этих фрез делаются самые надежные соединения (заготовки вставляются друг в друга и разъединить их другим способом не получится.)

Пазовые профильные

Этих фрез существует великое множество, они создают фигурные пазы больше напоминающие перевернутые арки. Если панируется создавать узор подобными фрезами, можно сначала пройтись по контуру прямой фрезой, это облегчит в дальнейшем постановку и центровку профильной фрезы, в добавок уменьшит нагрузку на нее.

Кромочные фрезы

Обычно это фрезы с подшипником, они используются для создания ровных кромок, но и ими же можно фрезеровать по шаблону.

Прямые кромочные фрезы

?ми можно обрабатывать кромки практически любых форм. Подшипник может находится сверх или снизу рабочей части, так же может быть больше или меньше в диаметре что значительно расширяет функционал фрезы, еще фрезу с подшипником у хвостовика могут называть копировальной.



Калевочные кромочные фрезы

Напоминают профильные фрезы, но эти с подшипниками. ?спользуются для создания различных фигурных краев, часто и широко нужны при создании сложных узоров. Есть и двойные фрезы они приходят на помощь, когда на заготовку нужно скруглить углы с двух сторон, она позволяет это сделать за один проход. Стоит брать во внимание возможность регулировки расстояний на двойной фрезе.



Фигурные кромочные фрезы

Эти фрезы еще называют мультиформенными, они работают одновременно с большой площадью, поэтому им нужен фрезер как минимум на 1500 Ватт.

Комбинированные фрезы

Нужны для сращивания заготовок, торцевой части, угловой части и т.д. Комбинированные фрезы объединяют в себе и пазовые, и шиповые. Они рассчитаны на то что бы за один проход создать и паз, и шип, к тому же это увеличивает площадь склейки.



Пазо-шиповые фрезы

Это комплект из двух фрез, одна из которых формирует шип на кромке, другая паз, например, такими делается вагонка.

Фигирейные фрезы

Фигирейные горизонтальные

Данный тип фрез преимущественно используется для создания филенок. Обычно у этих фрез диаметр 40 – 70 мм поэтому следует использовать фрезер с мощностью около 1500 Ватт.

Фигирейные горизонтальные двусторонние

Значительно упрощают процесс работы, так как обработку детали можно выполнить за один проход фрезы, формируя одновременно фигурную часть филенки и шип для вырезанного в раме паза.

Фигирейные вертикальные

С помощью этого типа фрез ручным фрезером  удобно изготавливать плинтуса различной формы.

www.plumboom.ru

Типы и виды фрез по дереву для ручного фрезера

Этот обзор будет полезен всем, кто интересуется столярным делом и изготовлением мебели из дерева.

Мы расскажем о наиболее распространённых разновидностях фрез для ручного фрезера, их целевом назначении и опишем несколько типовых примеров использования.

Основные типоразмеры

Ручные фрезеры получили повсеместное распространение благодаря простоте использования и возможности выполнять тонкие операции на габаритных деталях. Однако они вовсе не универсальны, по большей части из-за ограниченных размеров режущего органа — фрезы.

Самыми крупными среди фрез для ручной обработки можно назвать аналоги сверла Форстнера, используемые для изготовления глухих пазов под мебельные петли. Отдельные линейные размеры могут быть и выше, таким образом, некоторые фрезы классифицируются как дисковые или пальчиковые. В целом же максимальная глубина может достигать 80–90 мм, а диаметр — 60–70 мм. Это важно знать, чтобы определить заранее, возможно ли тот или иной вид обработки выполнить ручным фрезером.

Нельзя сказать, что абсолютно все фрезы являются взаимозаменяемыми. Они отличаются по диаметру хвостовика и должны точно соответствовать размеру цанги вашего инструмента. Ходовыми считаются фрезеры с посадочным размером 6, 8 и 12 мм. Впрочем, набор сменных цанг или переходных втулок устранит проблему совместимости.

Фрезы разных размеров имеют свою специфику работы. В то время, как небольшими фрезами с глубиной захвата в 10–15 мм можно орудовать относительно свободно, более глубокая выборка потребует медленной подачи с небольшим усилием. А если обработке подлежит деталь высокой твёрдости, потребуется ещё и существенное повышение оборотов.

Материалы лезвий, сменные ножи

Прежде чем перейти к описанию фрез, следовало бы уточнить один небольшой нюанс. Для большинства мастеров фрезы для ручного фрезера — это расходный материал, который не подлежит ни заточке, ни ремонту. Это лишь отчасти справедливо, ведь имеются комплектующие обслуживаемого типа, применяемые в конвейере мелкосерийного производства.

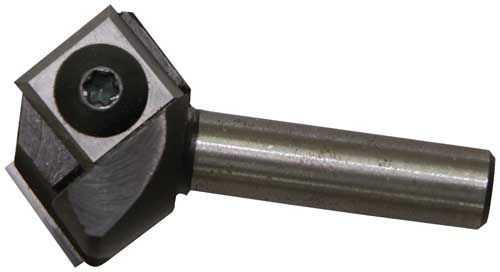

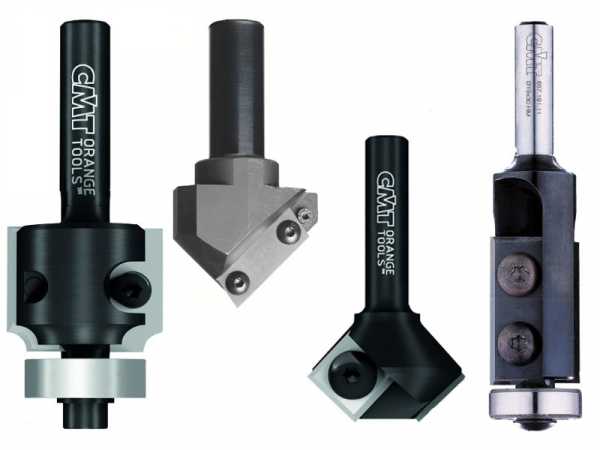

Такого рода фрезы состоят из основы и набора ножей. Подобная конструкция необходима, когда определённая технологическая операция по обработке производится постоянно, и на фрезу ложится значительная нагрузка. Вариант подобного применения — изготовление мебельных накладок, вагонки или рам евроокон. Механическое крепление ножей позволяет выполнить их тонкую калибровку, благодаря чему все изделия из партии будут идентичными, даже если в процессе изготовления случится поломка фрезы. Для комплектов фрез, формирующих ответные части деталей, это особенно важно.

И сменные, и напаиваемые лезвия изготавливают из одинаковых типов стали. Если не брать в расчёт специальные расходники для обработки пластика, искусственного камня и цветных металлов, фрезы для дерева по материалу ножей подразделяют на HSS (быстрорежущие) и HM (твёрдосплавные). Последние имеют тупые углы заточки кромок, за счёт чего повышается рабочий ресурс при работе с плотными породами древесины. Быстрорезы заточены под более острым углом, поэтому ими хорошо обрабатывать мягкие волокнистые породы.

Кромочные фрезы

Торцевые или кромочные фрезы — это одна из двух основных разновидностей, предназначенная для придания краю заготовки фигурного профиля. Они могут быть как простыми, образующими фаску или галтельный срез, так и весьма сложными по форме.

Кромочные фрезы часто также называют копировальными благодаря наличию упорного подшипника. В простейшей технике фрезеровки подшипник просто упирается в обработанный край заготовки, и фреза берёт захват строго на определённую глубину. При копировании подшипник упирается в шаблон, приложенный к заготовке плашмя, и таким образом фрезой задаётся не только профиль кромки, но и форма самой детали. Подшипник может быть расположен на самом кончике фрезы или в верхней её части у хвостовика. Встречаются также фрезы с двумя подшипниками.

По форме профиля торцевые фрезы отличаются наивысшим разнообразием среди прочих типов. Помимо декоративных кромок могут формироваться широкие спуски (фигирейная фреза), торцевые пазы (дисковая), выборки (фальцевая) и даже двухсторонние фигурные фаски. Отметим, что не все кромочные фрезы имеют упорный подшипник, но все фрезы с подшипниками — кромочные.

Пальчиковые и монолитные фрезы для выборки пазов

Фрезы без подшипников обычно называют пазовыми. Некоторые из них имеют кромки, замыкающиеся на нижнем торце, некоторые снабжаются только торцевыми ножами, как у сверла Форстнера. Такими фрезами возможен заход с вертикальной подачей фрезера, и потому они идеально подходя для выборки проушин и глухих пазов.

Фрезами с боковыми кромками изготавливают пазы и борозды только с заходом от края заготовки, иногда их используют для копирования по внутреннему шаблону и изготовления столярных соединений. Большинство фрез этого класса монолитные, по форме могут быть:

  • прямоугольными;
  • трапециевидными;
  • галтельными;
  • клиновидными;
  • фасонными с более сложной формой режущих кромок.

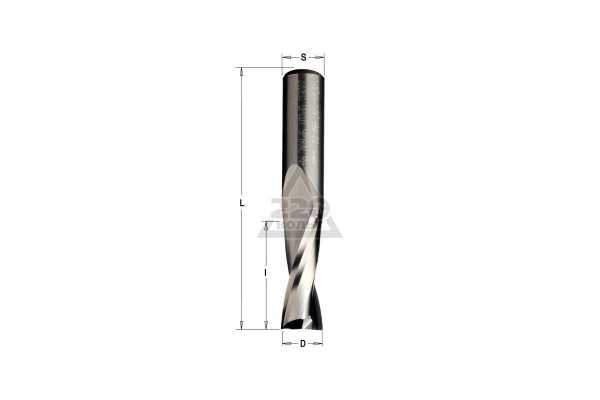

Для выборки глухих пазов с вертикальным заходом идеально подходят спиральные фрезы, у которых винтовые кромки хорошо удаляют стружку, существенно повышая скорость работы. Спиральные фрезы считаются более быстрорежущими, чем обычные, но имеют довольно скудный выбор формы профиля. Тем не менее, галтельные, трапециевидные и V-образные пазы с их помощью нарезаются куда быстрее.

Особой разновидностью пазовых фрез можно назвать розеточные, предназначенные для выборки радиальных узоров сложной формы. Работать ими можно как с точечным погружением, так и по шаблону, оставляя паз с равновеликими фасонными бортиками. Также учтите, что почти все виды торцевых фрез могут использоваться и для кромочной обработки либо подрезкой, либо в торец с применением специального ограничителя.

Фрезы для создания столярных соединений

Конструкционными называют фрезы, предназначенные для подрезки деталей для столярных соединений. Как правило, это не отдельные фрезы, а комплекты с ответно-зеркальной формой профилей. Основных видов таких фрез существует несколько.

Микрошиповые фрезы используют для подрезки торцов деталей перед клеевым сращиванием. С их помощью можно формировать пазы и шипы как прямоугольной, так и клиновидной формы. В комплект обычно входит две фрезы, в одной из них режущие кромки смещены на ползуба.

Комплект пазо-шиповых фрез так же состоит из двух частей: одной нарезается паз, другой выступ на ответной детали. Как правило, применяются такие фрезы при изготовлении шпунтованной половой доски или при сплачивании мебельных щитов. В отличие от обычных дисковых или пазовых фрез, которые можно было бы использовать с той же целью, пазо-шиповой комплект имеет оптимальные значения присадки и не требует тщательной регулировки по высоте.

Фрезы для угловых соединений одинарные, но проход по соединяемым деталям выполняется в разных положениях. Также возможно использование такой фрезы для плоского сращивания на клею. Обратите внимание, что изначально фреза такого типа предназначалась для работы на фрезерном столе, и использовать её для ручного инструмента получится только при наличии специального упора и ограничителя.

Для нарезки соединения «ласточкин хвост» используется одна трапециевидная пальчиковая фреза. Однако для нарезки нужного профиля на торце доски, опять же, понадобится поперечный упор или специальный шаблон. Ширина хвоста может быть произвольной, но чаще паз под него готовится за один проход фрезы. К этому типу соединений можно отнести другие, схожие по принципу, но с Т-образной или Ф-образной формой паза. Для них так же существуют собственные парные комплекты фрез.

Специальные и комбинированные фрезы

Многие изделия из дерева или МДФ сегодня изготавливают ручной фрезеровкой с использованием шаблонов и фрез специальной конструкции. Это и дверные филёнки, и мебельные фасады, деревянные поручни, даже отделочная вагонка — ассортимент специальных фрез достаточно широк для того, чтобы начать собственное производство при наличии одного только ручного фрезера.

Ещё больше возможностей представляют так называемые насадные фрезы. Состоят они из шпинделя и одной или нескольких оправок с лезвиями различной формы. Переставляя насадки в разном порядке, перемежая их втулками и подшипниками, можно добиться высокого разнообразия профиля при обработке кромок. Поэтому такие наборы столь популярны у мебельщиков, работающих с деревянным массивом и МДФ.

Особняком стоят фрезы-пробочники, предназначенные для высверливания цилиндрических шкантов для укрепления столярных соединений и локального устранения пороков древесины. Также распространены наборы узкозахватных фрез для тонкой гравировки. Наконец, если ни один из тысяч образцов не удовлетворяет вашим потребностям, всегда остаётся возможность обратиться в специализированное предприятие и изготовить фрезу по индивидуальному заказу.

рмнт.ру

rmnt.mirtesen.ru

Фрезы на ручной фрезер, обязательный элемент

Как правило фрезы на ручной фрезер поделены на четыре профиля, эти фрезы поделенные в категории и изменят в дальнейшем будущую жизнь в деревообработке. В каждой деревообрабатывающей мастерской имеются много важных инструментов, без которых не возможно обойтись при изготовлении поделки разные. К таким инструментам можно отнести фрезеры, я бы сказал, что ручные фрезеры и фреза являются наиболее важными инструментами, они необходимы практически в любой столярной мастерской. Проблема многих начинающих столяров в том, что они не знают, какая фреза им нужна в определенный момент. Это приводит к тому, что покупается не та фреза.

 Совет, посмотрите, какие поделки из дерева вы намерены сделать и определите, какие фрезы для ручного фрезера вам действительно нужны. Для изготовления изделия своими руками из твердого материала, очевидно, потребуются фрезы с твердосплавными напайками, для мягких пород дерева можно использовать и простые фрезы, из стали.

У меня есть базовый набор фрез, которыми я пользуюсь в течение многих лет. Эти рабочие лошадки, помогают мне в большинстве столярных операций. Большое разнообразие фрез я разложил на четыре условные категории, в которых фрезы для ручного фрезера расположены по своему профилю, исключением являются разные размеры у каждой фрезы и они расположены в каждой категории. Не нужно покупать все фрезы на ручной фрезер сразу, покупайте их по мере необходимости.

Категории на которые поделены фрезы на ручной фрезер:

— Фрезы из стали и с победитовыми напайками.
— Фрезы прямые, пазовые.
— Фреза с одной, двумя и более напаек.
— Расположение подшипника вверху или внизу.

woodjig.net

Фрезы по дереву для ручного фрезера

Универсальность вертикального фрезера во многом обусловлена разнообразием оснастки для него. Какими бывают фрезы и на что следует обратить внимание перед покупкой?

На фото:

Диаметр хвостовика

В миллиметрах или дюймах. Диаметр хвостовика — это одна из ключевых характеристик фрезы. Данный параметр показывает совместимость оснастки с той или иной моделью фрезера, ведь далеко не у каждой машины в комплекте имеются цанги (специальные втулки, обжимающие хвостовик) всех наиболее распространенных размеров, а именно 6, 8 и 12 мм.
Еще нужно отметить, что на рынке встречаются фрезы с хвостовиком 1/4 или ½ дюйма (при переводе в миллиметры получится 6,35 и 12,7 мм). Так вот, они не совместимы с 6- и 12-миллиметровыми цангами, им требуются «свои» втулки. Диаметр хвостовика должен строго соответствовать диаметру цанги.

Конструкция фрезы

Монолитные, сборные, со сменными лезвиями. Чаще всего фреза по дереву для ручного фрезера представляют собой стальную «болванку» с хвостовиком, к которой припаяны лезвия. Иногда лезвия выполнены в виде съемных пластин с двусторонней заточкой: если острие затупилось, нож переворачивают. Также встречаются цельные фрезы, то есть выполненные в качестве монолитной металлической детали с выточенными лезвиями.

Типы лезвий

На фото: вертикальный фрезер Of E 1229 Signal компании Metabo.

Что означает «HM» и «HSS»?. Лезвия у фрезы для ручного фрезера бывают твердосплавными (HM) и быстрорежущими (HSS). Вторые оптимальны для обработки мягкой древесин или алюминия, первые успешно справятся с разными древесными материалами, включая твердые породы.
В большинстве случаев лезвия расположены строго вертикально, а значит, они рубят, а не срезают материал. Но иногда ножи делают наклонными либо спиральными. В этом случае оснастка именно срезает материал, поэтому он меньше скалывается по краям, а качество обработки становится лучше.

Фрезы с опорным подшипником

Удобно, быстро и точно! Многие фрезы оснащены небольшим подшипником, установленным заподлицо с лезвиями сверху или снизу. Такое дополнение позволяет с минимальными затратами времени выполнить точное фрезерование края, ведь теперь не нужно возиться с упорами для ровного ведения машины: подшипник упирается в «ребро» заготовки и тем самым точно направляет фрезер. Риск ошибки исключен.

Разновидности фрез

Пазовые, галтельные, профильные и т.д. Фрезы для ручного фрезера классифицируют в зависимости от решаемых задач. Разновидностей очень много (советуем посмотреть каталоги производителей), поэтому выделим лишь наиболее распространенные виды.
Пазовые фрезы предназначены для выборки паза. Такие фрезы встречаются в самых разных вариантах: как маленького диаметра, так и «крупнокалиберные», короткие и длинные, с одним или двумя лезвиями. Чаще подобная оснастка предназначена для фрезерования прямоугольных пазов, но бывают, к примеру, и фрезы для выборки V-образных канавок или декоративных пазов со скругленными краями.
Фрезы «ласточкин хвост» служат для выборки трапециевидных пазов и шипов, которые впоследствии образуют стык. Кстати, соединение типа «ласточкин хвост» — это показатель добротной работы столяра.

На фото: вертикальный фрезер RP2300FC компании Makita.

Широкое распространение получили профильные фрезы с опорным подшипником и лезвиями различной формы. Такой оснасткой можно скруглять край, придавать ему благородный профиль с декоративными выступами или скруглениями.
Галтельные фрезы служат для выемки U-образного паза или выкружки, если речь идет фрезе с подшипником.
Пригоночные фрезы с верхним или нижним подшипником, который расположен заподлицо с прямыми лезвиями, помогут скопировать деталь, то есть подогнать еще по форме и размерам. Или просто снять припуск в нужных местах.
Фальцевые фрезы с подшипником помогут выбрать четверть или вырезать продольный паз в кромке заготовки.


В статье использованы изображения: bosch-professional.com, metabo.ru, makita.com.ru


www.4living.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
