расшифровка, таблицы условных обозначений, как узнать размер по номеру и определить серию ГОСТ

В магазинах и на заводах встречается широкий ассортимент сборочных узлов. Каждый из них предназначен для своей задачи, отвечает ряду требований, а также подходит по размеру к указанным запчастям. В статье дадим расшифровку условных обозначений и номеров подшипников.

Основная цифровая маркировка и схема

Главное, что нужно узнать у продавца, – какая страна изготовила изделия. Дело в том, что принятые нормы и стандарты у российских изготовителей и у зарубежных отличаются. Для первых прописан отечественный знак качества – ГОСТ 3189-89. Он всегда соблюдается, за этим строго следят надзорные службы, так как невыполнение требований производства грозит не только несоответствием заказа (а он может быть и государственный) с итоговым результатом, но и аварийными ситуациями на производстве.

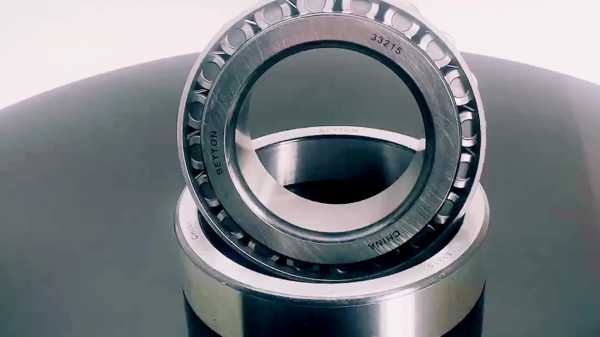

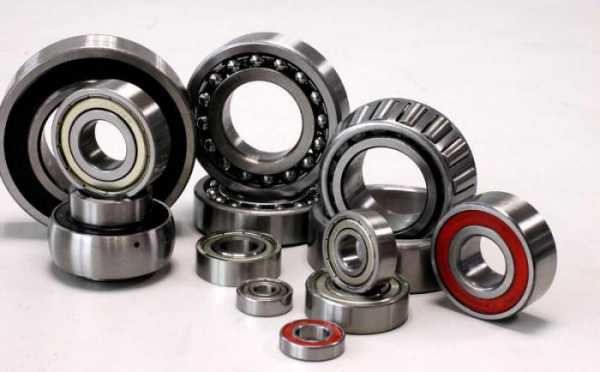

Указанная деталь является одним из очень важных узлов фактически в каждом устройстве, где важны механические вращательные движения. С его деформацией обычно связаны значительные поломки. Поэтому можете быть уверены, что, покупая подшипники с нумерацией, вы полностью можете на нее полагаться.

Сначала будем рассматривать отечественные изделия, так как они более доступны и достаточно надежны, поэтому используются чаще. Выглядят они приблизительно так:

Y – XXXXXX – Z

Любой номер имеет три составляющие:

• Ядро (X). Располагается в центре, представляет собой базу с основными данными о детали. Выражается только цифрами. Шесть знаков обозначают пять показателей. С двух сторон заключается в дефисы.
• Префикс (Y). По названию понятно, что это препозиция, то есть, стоит опознавательный знак в самом начале. Может комбинировать в себе различные знаковые системы. Выражает три взаимосвязанных значения.
• Суффикс (Z). Завершает комбинацию и содержит множество информации. Состоит в основном из букв кириллического алфавита (по российскому ГОСТ), но может уточняться цифрами.

Приведем схему с расшифровкой маркировки подшипников качения (ее ядра)

Х(5) ХХ(4) Х(3) 0Х(2) Х(1)

где под цифрами имеется ввиду:

1. диаметр отверстия – о нем более подробно ниже;
2. размер серии, то есть габариты – помноженные координаты и их значения;
3. тип узла – от 0 до 9, но весь перечень ниже будет представлен в виде таблицы, потому что без нее трудно запомнить эту классификацию;
4. конструкция изделия – для этой категории дано очень много кодов, до 99 штук, подробно их перечислять не будем, но укажем, что полностью список находится в документе ГОСТ 3395-89;
5. размерная категория – самая начальная цифра отвечает за серию ширин или высот, сильно зависит от радиусов и не всегда может быть проставлена, особенно когда этот показатель нестандартный.

Основные трудности возникают, когда мы говорим о размере внутреннего кольца. Что если он больше 9 мм? Ведь на этот показатель отведена только одна цифра. А что делать, если, напротив, радиус так мал, что помноженный на 2 он не доходит даже до минимальной единицы, чтобы заполнить указанную ячейку номера? Рассмотрим ниже.

Маркировка подшипников по размерам и номерам в зависимости от определения диаметра отверстия с таблицами

Есть 4 категории, согласно которым можно разделить все изделия, классифицировать их:

• 1D – менее десяти миллиметров.
• 2D – больше 10, но не более 20 мм.
• 3D – превыше двадцати вплоть до 499 мм.
• 4D – более 50 сантиметров.

Это разделение прописывает документ ГОСТ 3189-89. Посмотрим подробнее, в чем особенности нумерации.

Для первого диапазона

Самый простой вариант, тогда классическая картина совсем не нарушается. Это для самых небольших деталек – можно проставить цифру от 1 до 9 включительно. Соответственно, указываются только целые значения. Шагом является миллиметр. Если все так хорошо укладывается в правило, то просто записываем диаметр в начальную графу. Помним, что маркировку мы читаем справа налево, так что последнее место является для пользователя отсчетным – здесь и оказывается показатель.

Вторая ситуация, если мы имеем дробь. Сначала прибегаем к общим правилам округления, то есть если после запятой мы имеем 1, 2, 3 или 4, то смело отбрасываем их, а если от 5 до 9, то приписываем на единицу больше. Готовое округленное значение записываем в первую (то есть с конца) ячейку. Вторую заполняем условным обозначением «5» (это показывает, что было использовано дробное число), а третью – нулем. Если левее не будет указываться важной информации, а иногда такое бывает, то и этот «0» можно вычеркнуть. Тогда у нас получается ядро всего из двухзначного числового символа.

Пример: Ø равен 7,68. Пишем сначала 8, а затем спереди приписываем 5 и 0. Получаем – XXX058 или просто 58.

Схема выглядит так:

Х	Х Х	Х	Х	Х	Х
Серия шин	Конструктивное исполнение	Тип	Знак «0»	Серия Ø	Ø отверстия

Для второго диапазона

Так как подшипник измеряется миллиметрами, то и задействован цифровой ряд от 10 до 20, хотя, по сути, мы имеем дело с одним, двумя сантиметрами. Но здесь странность, все обозначения делятся на нормализованные и выходящие из нормы. К первым относятся только 10, 12, 15 и 17, а все остальные будут подвергаться округлению. Так что самый крупный, девятнадцатимиллиметровый узел будет фиксироваться как 17. Под эти значения он занимает две начальные (с конца) ячейки. Им соответственно указывается код внутреннего диаметра:

• 10 – это 00.
• 12 – это 01.
• 15 – это 02.
• 17 – это 03.

Если мы имеем дело с ненормализованным размером, то есть с тем, который нужно округлять, то на третью позицию ставим «9».

Схема  выглядит так:

Х	Х Х	Х	Х	Х Х
Размерная серия	Конструктивное исполнение	Тип	Серия Ø	Ø отверстия

Две последние цифры номера подшипника обозначают во втором диапазоне принадлежность к одной из 4-х категорий. Представим все сказанное в виде таблицы с примерами:

Внутренний Ø, мм	До какой цифры нужно округлить, если нет – прочерк	Используемый код	Пример маркировки
10	––	00	180100
11	10	00	180900
12	––	01	180201
13	12	01	180901
14	15	02	180902
15	––	02	180302
16	17	03	180903
17	––	03	180603
18	17	03	180903
19	17	03	180903

Для третьего диапазона

Для него характерна схема, указанная выше, для второго типа классификации. К этой категории относится самая большая группа, так как предыдущие были миниатюрной копией, а четвертые требуются только при очень крупном производстве и скорее делаются под индивидуальный заказ.

Если раньше мы считали шагом для записи один миллиметр, то теперь единицей измерения будет 5 мм. Чтобы закодировать показатель, нужно внутренний помноженный надвое радиус кольца разделить на пять. Полученный результат следует записать в первые две ячейки (считаем с конца).

Серия диаметров подшипников – это цифра «девять» для тех случаев, когда процедура деления прошла с округлением. Округляем мы также по классическим правилам математики.

Приведем пример. У нас есть 107 мм. Делим на 5, получаем 21.4. Записываем в крайние позиции «21», а слева указываем – «9». Результат: XXXX921 или просто 921.

Если при делении получается однозначное число, записываем во второй позиции ноль.

Для четвертого диапазона

Это большие изделия, но так как правила измерения единые, то мы все же оставляем единицей 1 миллиметр. Делить на 5 уже нет смысла, так как цифры от 500 мм и более даже после деления остаются трехзначными и не помещаются в указанную схему. По этой причине для них ввели дополнительный символ в записи – косую черту, он же «слэш», slash, выглядит так – «/». После нее уже в полном виде, даже если это четырехзначный размер, записывается внутренний диаметр.

Новая схема выглядит так:

X	X X	X	X	/	X X X (X)
Размерная серия	Конструктивное исполнение	Тип	Серия Ø		Внутренний Ø в милимметрах

Если в начальной позиции не 4, а только три обозначения, не нужно ставить сначала «0», просто вписываем необходимое количество символов.

Второе правило – появление дроби обозначается также, как мы привыкли на предыдущих диапазонах. Сначала значение округляется, а затем в позицию до слэша прописываем «девятку».

Пример:

1036,6 мм. Округляем до 1037, записываем их в начальную ячейку. Проставляем косую черту и пишем 9. Результат: ХХХХ9/1037 или просто 9/1037.

Исключения из правил

Так как фактически узнать точный размер дробного подшипника по номеру невозможно (при округлении просто ставится опознаватель, но в какую сторону произошло округление, не известно),  некоторые некруглые значения очень частотны, то для них выделена особая ниша. Размеры 0,6, 1,5, 2,5 миллиметра записываются точно, а перед ними также как и в четвертом диапазоне ставится slash.

Аналогичная запись предназначена для 22 мм, 28 мм и 32 мм. Они не делятся на 5, как все остальные узлы из третьей категории, а проставляются полностью по правую сторону от косой черты.

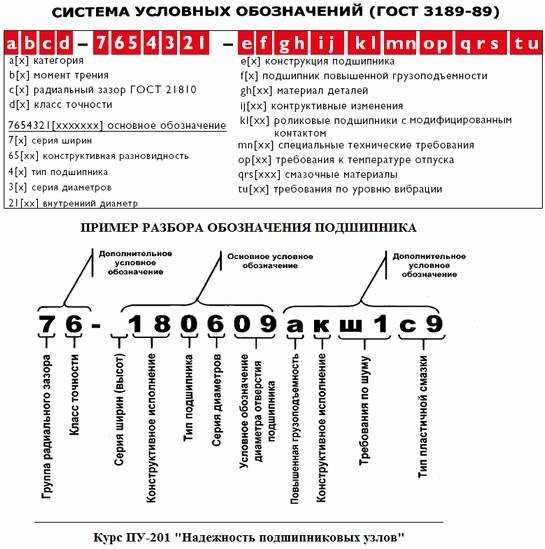

Система обозначения по ГОСТ

Мы привели подробное объяснение про внутренний размер и условные обозначения подшипников качения. Но в маркировке шариковых деталей важную роль играет 2-я позиция записи – серия диаметров. Их проставляют согласно таблице:

0	нулевая
7	сверхлегкая
8	сверхлегкая
9	особо легкая
1	особо легкая
2	легкая
5	легкая широкая
3	средняя
6	средняя широкая
4	тяжелая

Но если нет указаний серии шин, то и здесь будет стоять 0. Дополнительные характеристики несут следующие знаки на этом месте:

• 7 – нестандартный внешний размер;
• 8 – неклассическая ширина;
• 9 – ненормализованный радиус внутренней окружности.

Но кроме основного ядра, согласно требованиям ГОСТ, есть также обозначения, приведенные в крайних правой и левой частях маркировки закрытых подшипников. Рассмотрим эти правила.

Дополнительные обозначения

Различают две категории:

• префикс;
• суффикс.

Начнем с приставки. Она находится перед цифровым кодом и составляется по правилам:

• запись начинается справа;
• отсутствующие позиции отбрасываются, а если совсем нечего писать в дополнении, то и тире, разделяющие части кодировки, не нужно.

Рассмотрим составляющие справа налево:

1. Класс точности. К самым высоким относятся аббревиатуры «5», «4», «Т» и «2». Немного хуже – «0», «6», «6Х», остальные показывают, что показатель совсем плохой. Тогда можно признать изделие низкокачественным. Это происходит, когда соотношение всех элементов не точно выверено. Так как маркируются подшипники после их изготовления, то при найденной погрешности, указывается плохой префикс.

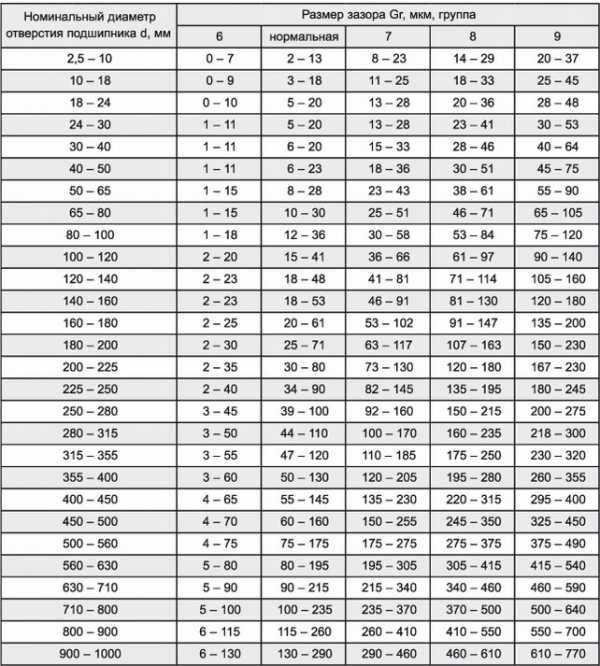

2. Радиальный зазор. Классифицируется по шкале от 0 до 9, измеряется в десятых частях миллиметра и показывает расстояние между шариками, то есть между элементами качения. Оптимальными считаются срединные значения. Нормальный показатель может никак не отображаться в записи.
3. Ряд момента трения. В основную, часто используемую группу входят – 1, 4 и 7. Остальные нужно сверять по документу РД ВНИПП.021-01.
4. Категория А, В или С. Последняя – стандартная, она не имеет особенных требований, поэтому часто даже не указывается. А вот если вы имеете дело с А или В, то рядом будут проставлены цифровые значения, обозначающие класс.

Справа, в суффиксе, идет необязательная, но важная информация о дополнительных указаниях. Обычно она нужна тем, кто имеет дело с нестандартными моделями. Указывается кириллическими буквами. Запрос можно сделать в целой системе нормированных списков: ГОСТы 5721, 24696, 24850 и 7872.

Обозначение импортных подшипников – есть ли иностранный ГОСТ для маркировки узлов

Если с отечественными изделиями все понятно и каждая компания-производитель обязана придерживаться годами установленных требований по нумерации, то за рубежом каждый изготовитель сам придумывает удобную для него систему. Обычно она менее подробная и детальная, чем в России, а также имеет следующий недостаток – без подробной, а для русского человека переведенной на его родной язык, инструкции ничего не понятно. Можно довериться продавцу, но он сам часто не знает мельчайшие особенности, из которых состоит код.

Как определить серию подшипника – инструкция

Существует четыре основные категории. Особо легкая (цифра 1), легкая (2 или 5), средняя (3 или 6) и тяжелая – 4.

Чтобы определить, к какой из них относится модель, следует найти ядро маркировки, оно находится между двумя тире. Если суффикса или постфикса нет, то номер может стоять одиноким. Есть две ситуации. Если есть слэш, то нужный нам показатель первый слева от него. Если косой черты нет, то он третий.

Как узнать диаметр отверстия – инструкция

Это самые первые (справа) числа ядра.

Если в записи присутствует окончание – 0X, то этот X – число от 1 до 9 в миллиметрах. Если запись – 05X, то значит X – округленное число, но не больше 10 мм.

Знаки 00, 01, 02 и 02 говорят о диапазоне от 10 до 20, код можно перевести в точные значения по предложенной выше таблице. Если после них стоит 9 (т.е. 900 или 901), то снова имело место округление.

При наличии любого двузначного значения следует умножать на 5. Правило с «девяткой» на третьем месте остается уместным и тут.

А если в маркировке есть слэш, то либо это исключение, либо большой диаметр больше 50 сантиметров.

Как по номеру подшипника определить его внешние размеры – инструкция

Это последнее значение ядра. Оно стоит с краю, слева. Это габариты, то есть помноженная ширина и высота. Если внутреннее кольцо остается прежним, то внешнее увеличивается согласно следующей маркировке: 0, 8, 9, 1, 7, 2, 3, 4, 5. Соотношение величин можно определить с помощью таблицы.

Как узнать номер

Легче всего воспользоваться электронными каталогами, содержащими в себе все десятки значений. Нумерацию легче освоить, если предварительно измерить основные параметры – внешний и внутренний радиус, ширину, высоту.

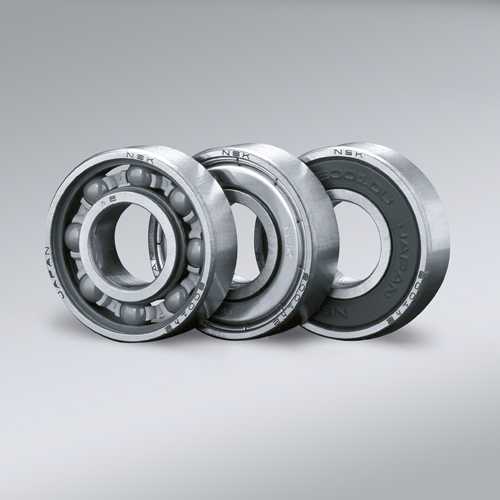

Пример маркировки подшипника иностранной компании NSK

Компания является одним из крупнейших мировых производителей подшипников. В начале 90х в состав вошел британская фирма RHP, что позволило выпускать продукцию сразу двух одноименных брендов. Для различия, как правило, используются, дополнительные обозначения.

В целом, маркировка состоит из 27 символов, которые содержат информацию о технических характеристиках изделия, типах смазки, её количестве, упаковке. Все обозначения можно увидеть в таблице.

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27
3	2	0	5	В	–	2	R	S	T	N	G								N			Y	R	L	N	5

Теперь разберемся с обозначениями:

• символы 1-18 – это технические характеристики, размеры, а также конструктивные особенности, которые соответствуют международной классификации. Приведенные в этом примере обозначения указывают на подшипник качения шариковый радиальный сферический с двусторонним уплотнением с сепаратором из полиамида наружным диаметром 52 мм.
• число 19 – указывает бренд. Здесь ячейка пустая – это означает бренд NSK. Буква же R, соответственно, – RHP.
• число 20 – страна-производитель.
• 23-25 – обозначает код вида смазки (подшипники требующие в качестве смазывающих материалов консервант – открытые, относятся к полям 21-22)
• 26 – это количество соответствующей смазки.
• 27 – тип упаковки. В данном примере 5 – это картонная упаковка.

Мы дали подробную информацию по всем аспектам нумерации, расшифровали основные показатели ГОСТ. Что приобрести необходимые подшипники для определенных видов деталей – посетите сайт «Подшипник. Моби». Надежные компоненты от знаменитых брендов и приятные цены – воспользуйтесь выгодным предложением и оформите покупку прямо сейчас.

podshipnik.mobi

Таблица размеров подшипников — Лада мастер

Вращающиеся детали в автомобиле, мотоцикле и любом другом механизме любого уровня сложности, вращаются при помощи подшипников. Все они строго разделены на два вида — скольжения и качения. Любая втулка, со смазкой или без, уже является подшипником скольжения. Их нет никакой надобности классифицировать и систематизировать ввиду их простейшей конструкции и возможности изготовления на любом доступном оборудовании. У них есть только несколько параметров, не нуждающихся в жесткой систематизации. Качения, как раз наоборот, обладают массой характеристик и свойств, определяемых размерами и материалами изготовления. Поэтому мы рассмотрим таблицы размеров и их расшифровки.

Содержание:

1. Какие конструкции бывают
2. Классификация подшипников качения
3. Преимущества подшипников качения
4. Шариковые
5. Роликовые

Какие конструкции бывают

Следовательно, подшипник скольжения, хоть и применяется в автомобилестроении довольно часто, представляет собой обычную втулку, параметры которой указаны в документации к агрегату. При необходимости замены нет никакой возможности подобрать другую готовую втулку, поскольку каждая из них изготовлена только под конкретные посадочные размеры и может быть использована строго в соответствии с предназначением.

Качения — это группа деталей, которые требуют строжайшей систематизации и стандартизации. Во всем мире принята единая система обозначения для того, чтобы облегчить работу инженерам-конструкторам и не придумывать велосипед, все производители в мире выполняют их в тысячах вариантов, но классифицируют их по определенному алгоритму. Во всем мире, но только не в СССР.  В той стране были свои законы и своя, советская классификация..Детали были хороши, но , чтобы подобрать экземпляр к иностранной технике, использовали дополнительную таблицу, как памятник промышленному идиотизму страны советов.

Классификация подшипников качения

Любой подшипник качения устроен просто и состоит из нескольких частей:

• внутренняя обойма;
• внешняя обойма;
• тело качения;
• сепаратор.

Также многие модели, в зависимости от условий их эксплуатации, имеют защитный кожух, выполненный из резины или металла. В них смазка заложена с завода и в процессе эксплуатации они не обслуживаются.  Сепаратор служит для удержания тел вращения, он может и отсутствовать. Может иметь как скрытую конструкцию, так и открытую.  Выполняется из пластика или из металла, в зависимости от условий применения.

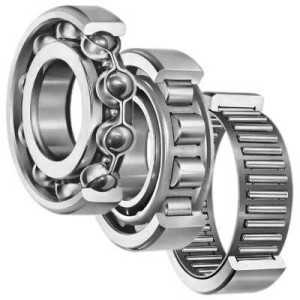

Подшипники качения бывают только двух видов, в зависимости от типа тела качения: роликовые и шариковые. Не нужно объяснять разницу между шариком и роликом, а вот классификация того или другого вида достаточно запутана. Основные параметры, которые интересуют инженеров при принятии решения о применении той или иной модели показаны на рисунке. Все эти параметры сводятся в таблицы, и если техника не советская и совпадает по стандартам с мировыми, то отыскать подходящее изделие можно в течение одной минуты и выбрать среди миллиона тот, который необходим.

Преимущества подшипников качения

Вариант качения имеет массу преимуществ перед вариантом скольжения, а именно:

1. У них низкий момент начального трения и ничтожную разницу между начальным моментом вращения и передаваемым крутящим моментом.
2.  Таблица размеров стандартизирована и применяется по отношению к любому механизму, независимо от того, где и кем он изготовлен. Все изделия, указанные в этих таблицах соответствуют единым стандартам.
3.  Замена и обслуживание не представляет никаких сложностей.
4.  Подшипник качения способен воспринимать все возможные виды нагрузок как по отдельности, так и в комплексе.
5. Диапазон температур применения огромен и ограничен только возможностями самого материала.
6.  Подшипники качения подбираются с учетом определенного натяга для увеличения жесткости корпусов и картеров.

Каждый из типов имеет свои индивидуальные преимущества и может быть использован как в универсальных механизмах, так и в строго определенных с определенными условиями работы.

Шариковые

Мы рассмотрим самые ходовые типы шариковых подшипников, размеры и основные параметры приведены в таблицах на страничке. Однорядный радиальный является самым распространенным и самым применяемым в автомобильной технике. Кроме радиальных нагрузок, он выдерживает и любые осевые нагрузки за счет того, что диаметр желобка немного больше диаметра шарика. Они применяются в условиях высоких оборотов при малой потере мощности.

Подшипники магнето используются, как правило, в паре и их легко извлекать за счет наличия буртиков на торце. Они имеют штампованные латунные сепараторы и могут быть диаметром от 4 до 20 мм. Нередко используются радиально-упорные шариковые конструкции. Она рассчитана на использование под угловыми нагрузками от 40 до 15 градусов. Существуют также варианты с четырехточечным контактом, двухрядные и самоустанавливающиеся.

Роликовые

Роликовые, как правило, используются при радиальных нагрузках и могут обеспечивать высокую скорость вращения. Сепараторы в таких цилиндрических роликоподшипниках ставят из латуни, в некоторых моделях — из полиамида. В игольчатых роликоподшипниках  в качестве тел качения ролики малого диаметра, которые называют иглами. У таких конструкций очень небольшое соотношение внутреннего и внешнего диаметров, а многие не имеют внутреннего кольца. У большинства штампованные сепараторы, хотя в силу конструктивных особенностей некоторых механизмов могут применяться разновидности и вовсе без сепараторов.

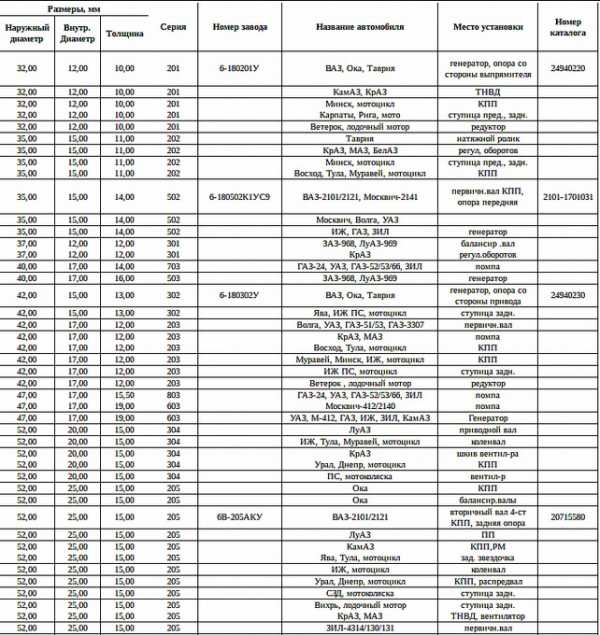

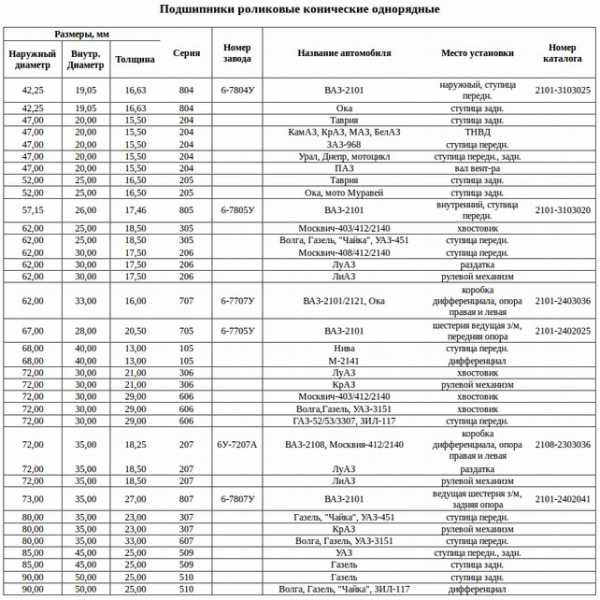

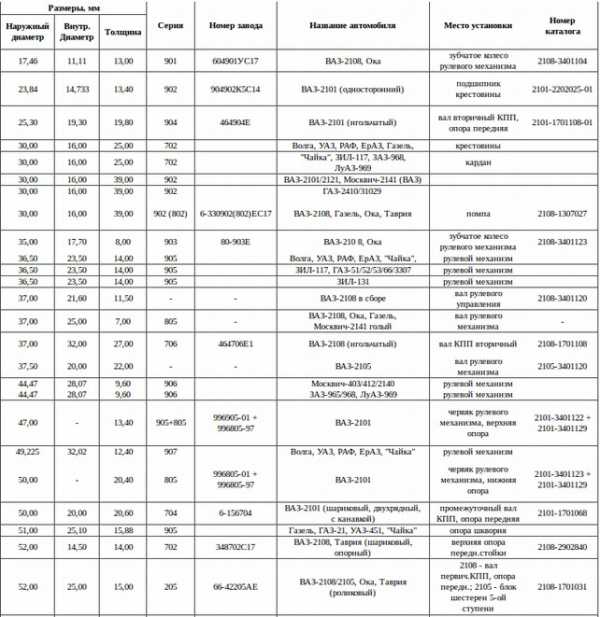

Более детально характеристики всех возможных изделий приведены в таблицах, которые мы собрали на странице. Применяйте их по назначению, и пусть ролики не мешают шарикам ни в автомобиле ни на дороге.

Читайте также Оформление договора купли — продажи автомобиля

ladamaster.com

Подшипники качения – таблица размеров и классификация

Существует несколько типов и модификаций опорных механизмов, обеспечивающих взаимное перемещение конструктивных частей различных устройств. По характеру трения подобные образцы делятся на 2 вида. С классификацией и таблицей размеров представителей одного из них – подшипников качения – мы и познакомимся в предлагаемой статье.

Данное изделие – 2 кольца разных диаметров, между которыми помещен сепаратор. По сути, это «оболочка», в которой находятся подвижные элементы (в отдельных модификациях она может отсутствовать). В отличие от аналогов, работа которых основана на скольжении, при изготовлении таких образцов используется только сталь (нержавеющая, теплостойкая и так далее – вариантов много).

Тем, кто хочет детально разобраться с ТУ на подшипники качения, их классами точности, типоразмерами и допусками, модификациями и рядом других особенностей, автор рекомендует обратиться к ГОСТ № 520 от 2011 года. Он заменяет стандарт под таким же номером от 2002 года.

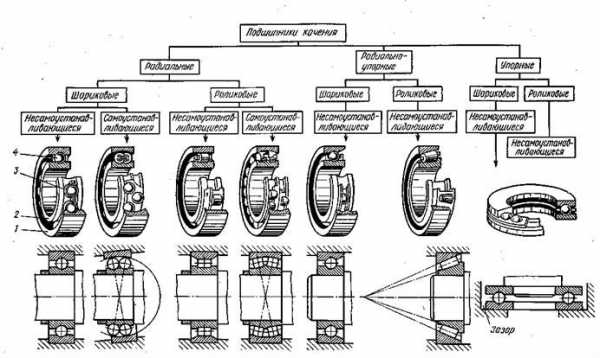

Классификация подшипников качения

Она довольно сложная, и разница некоторых модификаций понятна лишь специалисту, равно, как и имеет принципиальное значение в большинстве случаев только для него. Но если рассмотреть весь сортамент продукции, оговоренный ГОСТ, то можно категорировать все подшипники качения следующим образом.

По восприятию нагрузки

•  Упорные.  Место установки – вертикально ориентированные валы, угловые скорости вращения которых не отличаются большими значениями. Такие подшипники предназначены для противодействия нагрузкам осевым.
•  Радиальные.  Название свидетельствует, что они устанавливаются на валах, испытывающих нагрузки, вектор силы которых перпендикулярен оси.
•  Упорно-радиальные и радиально-упорные.  По сути, такие подшипники универсальны в применении, так как сочетают в себе качества (свойства, особенности) двух предыдущих модификаций. Есть ли между ними разница, если в названиях одинаковые термины? Да. Специфика применения определяется словом, стоящим на первом месте в наименовании подшипника качения. Именно оно показывает, на какой вид нагрузки (по максимуму) более всего ориентирован образец. В соответствие с инженерными расчетами и делается выбор в пользу того или иного его исполнения.

По конструктивным особенностям

• Подшипники самоустанавливающиеся.
• Открытые.
• Закрытые подшипники.
• С самоустанавливающимся кольцом.
• Сдвоенные.
• Подшипники комплектные.
• Подузлы.
• Желобные.

По подвижным элементам

• Шариковые.
• Роликовые. Эти элементы, в свою очередь, могут иметь различную геометрию и подразделяются на: цилиндрические, конические, витые (пустотелые), бочкообразные, длинные, игольчатые, короткие.

По числу желобов

По ним перемещаются подвижные элементы. Желоба располагаются рядами, количество которых может быть 1, 2 или 4.

По геометрии посадочного отверстия подшипника

• Конусное.
• Цилиндрическое.

По специфике применения

• Приборные.
• Базовые.

Преимущества использования подшипников качения

• Повышение класса точности работы механизмов (агрегатов, приборов).
• Уменьшение эксплуатационных расходов.
• Более длительный безремонтный срок службы образцов как результат надежности подшипников за счет снижения степени их износа.
• Расширение ряда функциональных возможностей узлов и механизмов, собранных на основе таких комплектующих.

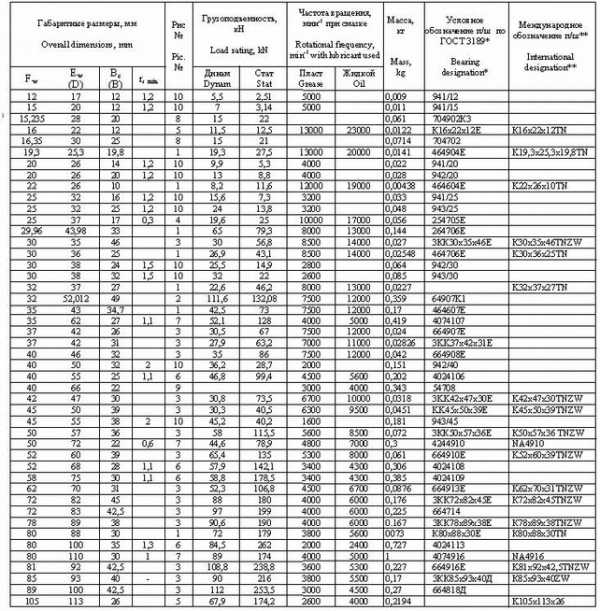

Таблица размеров

Полную информацию по всему сортаменту можно посмотреть здесь.

Предельные величины основных параметров (в мм)

Диаметры

• Внутренний: 0,6 – 2 000.
• Наружный: 2,5 – 2 850.

Ширина колец: 10 – 19.

Как смог убедиться читатель, даже лишь один вид опорных механизмов – подшипников качения – имеет множество модификаций и типоразмеров. При замене детали по принципу «один в один» необходимо внимательно смотреть на ее маркировку.
