Размеры конусов морзе: Укороченные конусы Морзе и размеры
alexxlab | 21.03.2023 | 0 | Разное
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РАЗВЕРТКИ КОНИЧЕСКИЕ КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 11181-71
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением Государственного комитета стандартов Совета Министров СССР от 17 марта 1971 г. № 469 срок введения установлен с 01.07.72 1. Настоящий стандарт распространяется на чистовые и предварительные конические развертки, предназначенные для обработки отверстий с укороченным конусом Морзе по ГОСТ 9953-82. 2. Конструкция и основные размеры разверток должны соответствовать указанным на чертеже и в таблице. * Размеры для справок. Размеры, мм
Примечание. Пример условного обозначения чистовой конической развертки под укороченный конус Морзе 3а: Развертка 2372-0156 ГОСТ 11181-71 То же, предварительной конической развертки: Развертка 2372-0156-1 ГОСТ 11181-71 Размеры квадратов – по ГОСТ 9523-84. 4. Центровые отверстия – форма В по ГОСТ 14034-74. 5. Элементы конструкции и геометрические параметры разверток указаны в приложении (рекомендуемом). 6. Технические требования – по ГОСТ 11178-81. Рекомендуемое 1. Элементы конструкции и геометрические параметры предварительных разверток указаны на черт. 1 и в табл. 1. * Размеры для справок. Черт. 1 Таблица 1 Размеры, мм
2. Черт. 2 Таблица 2 Размеры, мм
3. 4. Шероховатость поверхностей, не указанная в технических требованиях ГОСТ 11178-81, – с параметром Rzне более 20 мкм по ГОСТ 2789-73.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Номинальные диаметры D, D1и d установлены для чистовых
разверток.
Геометрические параметры чистовых разверток указаны на черт. 2 и в
табл. 2.
Размеры
радиусов округлений и фасок, не указанные в настоящем стандарте, принимаются по
технологическим соображениям.ГОСТ 25557-2016 от 01.01.2018 Конусы инструментальные. Основные размеры
Конусы Морзе
Конус Морзе, предложенный изобретателем Стивеном Морзе является наиболее применяемым способом крепления инструмента. Существующее подразделение на восемь размеров, от КМ0 до КМ7, и девять размеров укороченных позволяют применять конический хвостовик для различного режущего инструмента, оснастки и приспособлений. Конусность при этом варьируется в соотношении от 1:19,002 (при угле 1°25′43″) до 1:20,047 (угол при этом соотношении равен 1°30′26″).
КМ7 отечественным ГОСТом 25557-82 не рекомендуется к применению и вместо него применяется метрический конус № 80, например в отверстии шпинделя некоторых токарных станков. Типоразмер конуса в качестве хвостовика инструмента зависит от способа установки и предназначения последнего, и бывает как укороченным, так и с резьбой или с лапкой.
Способы различения патронного обтекателя в дрели
Обтекатель Морзе может быть изготовлен по разным методикам и не всегда отличается высокой взаимозаменяемостью. Размер конуса обозначают цифрами. В настоящее время имеются зандры с шагом 5, а их стандартный размер от 10-го до 80-го. Как правило, обозначения следующие:
- ISO20
- NMTB30
- BT40
Отличительной особенностью является стандартный размер конусного сечения.
Типологическая характеристика конусных габаритов:
- Д – это показатель базового размера конусного гнезда.
- Л – показатель глубины проникновения
Эти размеры едины для всех стран мира, в которых используется метрическая система исчисления.
Диаметр фланцевого сечения ДФ приблизительно соответствует всем конструктивным разновидностям изделия.
В наши дни большинство конусов производят со сменяемым переходником, это дает возможность совместить оборудование с неодинаковыми стандартами. Различают несколько особенностей фланцевого сечения, которые имеют буквенное обозначение: A, B, C, D, E, F. Размерная часть самого пролювия обозначается так:
- минимальная длина 25 мм
- максимальная – 160 мм (к примеру, модель HSK-A73)

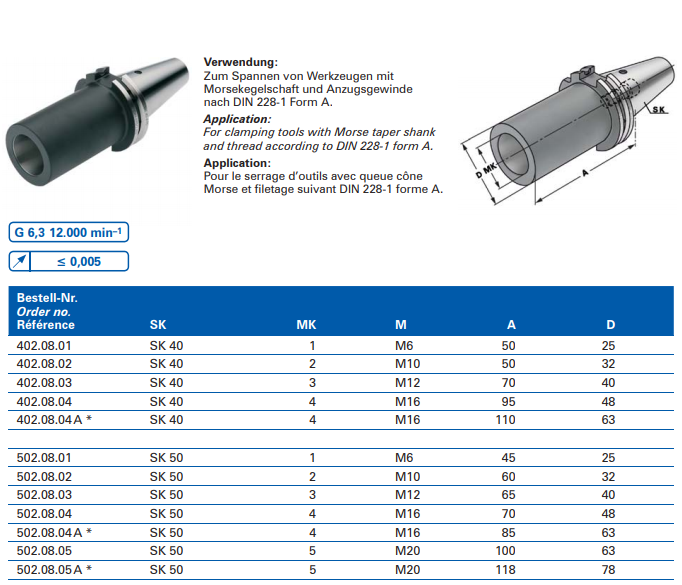

Конусы Морзе и метрические с резьбовым отверстием
Для надёжной фиксации инструмента, как например фрез, применяется конус Морзе с внутренним резьбовым отверстием.
Фиксирование (затягивание) выполняется с помощью штревеля, или болтом, если инструмент устанавливается в переходную втулку. Данная конструкция также способствует быстрой и удобной замене инструмента путём выжимания конусного хвостовика.
Основные размеры наружных инструментальных метрических и Морзе конусов с резьбовым отверстием
Конус Морзе MT4 Конус Морзе Оправки шпинделя
Увеличить изображение
Оправка с конусом Морзе
Оправка с конусом Морзе позволяет быстро и легко проверить правильность биения шпинделя для станков с конусом Морзе. В комплект входит гаечный ключ с резьбой для облегчения снятия со шпинделя Морзе. Оправки изготавливаются по стандарту DIN 229 с метрической резьбой. Свяжитесь с нами для получения информации о различных размерах или индивидуальных версиях.
Полный лист технических данных (465.M00)
Лист технических данных в формате PDF: оправки с конусом Морзе для шпинделя (465.M00)
Подробнее Задать вопрос Запросить цену
| Продукт | Калибр |
| Тип детали | Оправка с биением |
| Конус/Стандарт | Конус Морзе |
| Размер конуса | MT4 |
| Г (мм) | 30 |
| Д (мм) | 300 |
| Т (мм) | M16x2 |
| l1 (мм) | 102,5 |
| d1 (мм) | 31. 267 |
| Описание | Д (мм) | Д (мм) | Т (мм) | l1 (мм) | d1 (мм) | Номер детали | ||
|---|---|---|---|---|---|---|---|---|
| Конус Морзе MT0 | Свяжитесь с нами | 465.М00.000.000 | ||||||
| Конус Морзе MT1 | 200 | 12 | M6x1 | 53,5 | 12,065 | 465. М01.000.000 | ||
| Конус Морзе MT2 | 200 | 20 | М10×1,5 | 64 | 17.780 | 465.М02.000.000 | ||
| Конус Морзе MT3 | 250 | 25 | М12×1,75 | 81 | 23,825 | 465. М03.000.000 | ||
| Конус Морзе MT4 | 300 | 30 | М16х2 | 102,5 | 31,267 | 465.М04.000.000 | ||
| Конус Морзе MT5 | 300 | 40 | M20x2,5 | 129,5 | 44,399 | 465. М05.000.000 | ||
| Конус Морзе MT6 | 300 | 50 | M24x3 | 182 | 63,348 | 465.М06.000.000 |
Обзор: Кейсы для переноски оправки шпинделя
Независимо от того, требуется ли частая транспортировка ваших измерительных приборов или их хранение в одном месте в течение определенного периода времени, мы можем предложить надежное решение.
Подробности PDF (465.
006)
Для получения дополнительной информации об этом элементе (конус Морзе MT4, конус Морзе, оправки шпинделя) или других элементах, заполните форму ниже. или свяжитесь с нашим офисом напрямую:
Телефон: 815-962-5600
Факс: 815-962-4600
Местонахождение: 304 North Main St, Suite 104, Rockford, IL 61101-1101 USA
Эл. почта: info@ΤΑCRοckfοrd.cοm
Родственные
Оправки для измерения биения шпинделя с конусом Морзе
Оправки для измерения биения с конусом Морзе позволяют быстро и легко проверить правильность биения шпинделя для станков с конусом Морзе. В комплект входит гаечный ключ с резьбой для облегчения снятия со шпинделя Морзе. Беседки изготавливаются по стандарту DIN 229.с метрической резьбой. Свяжитесь с нами для получения информации о различных размерах или индивидуальных версиях.
Датчики конусности шпинделя Морзе
TAC Rockford Датчики конусности шпинделя Морзе предназначены для проверки конусов шпинделя Морзе.
Калибры изготовлены из закаленной калибровочной стали и имеют сертификат. Изготовлено в соответствии с DIN 229.
Обзор: Датчики конуса Морзе
Держатели конуса Морзе HSK-A
Доступны для HSK-A 50, 63, 80, 1000002 Измерители конусности держателя инструмента Морзе TAC Rockford предназначены для проверки конусов держателя инструмента Морзе. Калибры изготовлены из закаленной калибровочной стали и имеют сертификат. Изготовлено в соответствии с DIN 229.
Переходники HSK-A
Для инструментов с конусом Морзе с хвостовиком DIN 228-B. Доступно для HSK-A 50, 63, 80, 100.
Двухконтактные оправки для испытания на биение с крутым конусом
Оправки/оправки для испытания на биение шпинделя с крутым конусом, совместимые с Big Plus.
Стандартные оправки для испытаний на биение со сферическим концом с крутым конусом
Оправки для проверки биения шпинделя со сферическим концом предназначены для проверки точности позиционирования 5-осевых станков, но также могут использоваться вместо стандартных оправок для проверки биения, когда требуется меньшая длина или для точки касания с поверхности шпинделя (шаровой конец идеально подходит для этой цели).
Очистители шпинделя Морзе
Стандартные оправки HSK для испытания на биение со сферическим концом
Оправки для испытания на биение шпинделя со сферическим концомпредназначены для проверки точности позиционирования 5-осевых станков, но могут также использоваться вместо стандартных оправок для испытания на биение, если они короче длина или для точки касания с торца шпинделя (для этой цели идеально подходит шаровой конец).
Конус Морзе
Конус Морзе[Главная] [Вернуться к старой дрели] [Упражнения на верблюжьей спине] [Конус Морзе] [Стандартный № 2 Чак] [Уэсткотт Маленький гигантский Чак] [Джейкобс Патроны] [Пост Дрель] [Восстановление Канеди-Отто № 16]
Последнее обновление октябрь 2021 г.
Почему знание деталей с конусом Морзе так важно?
Принадлежности с коническим хвостовиком позволяют быстро менять и точно центрировать
установка оправок сверлильных патронов и средних и больших сверл.
Знание
что они из себя представляют и как они работают, важно, чтобы пользователь мог их использовать
бесперебойную работу и иметь возможность заказывать новые или запасные части у поставщиков, которые
может быть с ними не знаком.
Знание использования конуса Морзе на насадках с коническим хвостовиком позволяет пользователю Соберите свой собственный комплект аксессуаров, аналогичный изображенному справа. Эти аксессуары позволяют механику управлять сверлильным станком с гораздо большим комфортом и гибкость в методах работы, чем простой пресс для одежды.
Какие это все-таки конус Морзе?
Существует несколько различных типов или стилей конусов, используемых на станках и
Конус Морзе относится к конусности 5/8 дюйма на фут. Использование сверл и токарных станков
сверла и оправки с коническим хвостовиком. Сверла с коническим хвостовиком и принадлежности поставляются в
серии стандартных размеров, и каждому из них присвоено числовое обозначение.
За
например, один из наиболее распространенных размеров конуса, используемых на сверлильных станках, найденных в
домашний магазин – это конус Морзе № 2 MT или № 2. Следующим наиболее распространенным размером является № 3 MT.
можно найти на более крупных сверлильных станках, и они имеют конус большего размера. И, конечно же,
№ 1 MT меньше, чем № 2, а № 4 больше, чем № 3 и так далее. На фото выше
это три сверла. Самая маленькая фреза на этой фотографии — бита 5/16 дюйма с
№ 1 MT хвостовик, долото среднего размера 9/16-дюймовое долото с хвостовиком №2 MT и
самая большая – 1-дюймовая бита с хвостовиком №3 MT.
Но на деталях типа сверлильного станка их больше. Конус Морзе описывает только
конус. Принадлежности для сверлильных станков и сверла с хвостовиком MT имеют обработанный хвостовик.
конец конического хвостовика и кромки хвостовика входят в выточенный паз
в конец гнезда, в которое они входят. Этот слот обычно простирается до конца.
через сверлильный шпиндель или насадку и через эту прорезь хвостовик MT
можно увидеть сверло или оправку патрона (фото справа).
Как можно ли использовать обычный сверлильный патрон в сверле с коническим хвостовиком?
Сверлильные патроны поставляются с резьбовым или коническим отверстием в
задняя часть патрона. Использование инструментов с коническим хвостовиком Морзе предполагает, что сверло имеет
гнездо MT и, конечно, , а не , устанавливает патрон непосредственно на конец
шпиндель. Патроны крепятся к гнезду сверлильного станка с помощью оправки.
Беседки бывают самых разных размеров и типов, чтобы соответствовать разным размерам и размерам.
виды сверлильных патронов. Как конкретно патрон крепится к оправке
в патрон с резьбовым корпусом или в патрон с коническим креплением, не
дело здесь. Для целей данного очерка предполагается, что пользователь уже
патрон, установленный на подходящую оправку с коническим концом MT, чтобы соответствовать гнезду
сверлильный станок. С патроном, установленным на оправке, чтобы соответствовать гнезду дрели
нажмите, пользователь готов начать работу с дрелью.
В некоторых дрелях патрон устанавливается непосредственно на сверлильный шпиндель.
Некоторые более дешевые сверлильные станки имеют конус JT на конце сверла. шпинделя вместо гнезда с коническим хвостовиком. Дрель по-прежнему использует те же патроны, что и показано на фотографиях на этой странице, но патроны прижаты к нижней части сверлильный шпиндель. В этом случае патроны остаются постоянно закрепленными на дрели. Видеть моя страница патрона Джейкобса на Узнайте больше о демонтаже, ремонте или замене патронов, установленных на шпинделе. МТ инструменты нельзя использовать на этих более дешевых сверлах, потому что на них не установлено гнездо. на нижней части шпинделя, и поэтому это обсуждение не включает постоянные патроны на шпинделе.
Беседки доступны в большом разнообразии размеров и типов .
При заказе новых деталей пользователю необходимо точно знать, какой тип и
размер конуса используется в его / ее патроне и в гнезде их сверла.
в
на фото справа группа оправок с коническими зажимными патронами JT разных размеров, а
несколько типов и размеров наконечников шпинделя. Как можно догадаться, беседки
заказывается по размеру конуса корпуса сверлильного патрона, а также по размеру и типу гнезда сверлильного станка.
На фотографии (ближней справа), если смотреть слева направо, оправка 3JT с 5/8
прямой круглый хвостовик, оправка 3JT с хвостовиком 3MT, оправка 2JT с хвостовиком 2MT,
оправка 33JT с хвостовиком 2MT, оправка 4JT с хвостовиком 2MT. Патрон (фото рядом
справа) представляет собой шарикоподшипниковый патрон Jacobs 18N Super Chuck с монтажным гнездом 4JT. Более
Доступные типы беседок. На этой странице описаны только стили беседок, используемые в
авторский магазин.
Как используются сверла с коническим хвостовиком с конусом Морзе и принадлежности?
Биты
и другие аксессуары с коническим хвостовиком удерживаются на месте за счет трения. Они есть
устанавливается путем помещения конического хвостовика в гнездо вручную, вращения и
толкая их на место, пока не почувствуете, что хвостовик скользит вверх в паз
обрабатывал для этого.
При сильном нажатии рукой обычно присутствует достаточное трение, чтобы
позволить пользователю отпустить инструмент. Устанавливается деревянный брусок или кусок металла.
ниже сверла или патрона, и пользователь затем прижимает сверло или патрон сильнее
плотно в гнездо, проворачивая сверло вниз в блок с небольшим
количество силы. На фотографиях справа показано сверло с коническим хвостовиком, устанавливаемое в
сверлильный шпиндель.
Другой источник рекомендует устанавливать инструмент с коническим хвостовиком свинцовым или латунным стержнем. молоток. Это установит инструмент с коническим хвостовиком в гнездо с достаточным трением, чтобы он неожиданно не выйдет. Никогда не ударяйте по кончику инструмента с коническим хвостовиком или сверла. бит молотком слесаря, потому что это затупляет и повреждает деталь.
Удаление Сверла MT и патроны на оправке.
Для снятия сверла МТ или принадлежностей через него вставляется клиновидная выколотка
прорезь хвостовика между концом хвостовика и задним концом прорези, и ударил
молотком.
Во избежание повреждения конца биты либо держите биту, либо
патрон вручную или поместите деревянный брусок под сверло или патрон перед снятием. А
свинцовый молот помогает уменьшить износ оправки. Дрифты можно купить или сделать
пользователь. Вот подборка фотографий, показывающих снятие обоих конических хвостовиков
сверло и патрон с коническим хвостовиком.
Есть ли какое-то преимущество в использовании деталей с коническим хвостовиком?
Хвостовик с конусом Морзе позволяет пользователю выбирать, какой инструмент ему нужен. использовать и менять их за считанные секунды. Сверлильные патроны для малых недорогие биты и биты с коническим хвостовиком для широкого диапазона больших размеров, где тяжелые встречается сопротивление сверлению.
Любой, кто много сверлил, знает, как утомительно затягивать
сверло в патроне как можно туже, только чтобы оно застряло в отверстии
в то время как дрель продолжает вращаться. Биты с коническим хвостовиком Морзе решают эту проблему.
хвостовик, вставленный в прорезь внутри гнезда, заставит сверло вращаться
при интенсивном бурении. Края хвостовика захватываются прорезью и заставляют его
поворачиваться под большой нагрузкой. Это очень важный момент. Если края хвостовика
изношены или сломаны, то для поворота используется только трение конуса
бит. Конус быстро и точно центрирует инструмент в гнезде, но
запах дает ему силу захвата, чтобы заставить его повернуться при сильном сопротивлении.
Итак, на что мне обращать внимание, если я приобрету собственные материалы по МТ?
Углы хвостовика должны быть острыми и прямыми. Изношенные или ободранные углы будут не держите сверло надежно в головке. Края или углы конуса tang заставляют дрель вращаться во время тяжелого бурения. Зачищенные или изношенные углы позволит сверлу вращаться в гнезде. Сравните фото слева с другие фотографии на этой странице.
Первое, на что следует обратить внимание при выборе сверла или инструмента с коническим хвостовиком, это чистота,
прямые и квадратные углы на конце сужающегося хвостовика.
Любые модификации или лажа
ремонт снижает стоимость детали. Нагрев хвостовика во время сварки может
испортить термическую обработку пораженного участка, и можно ожидать, что ремонт
часто изнашиваются и требуют дополнительного ремонта. На фото видны два хвостовика #2МТ.
хвостовики с изношенными или плохо отремонтированными краями рядом с двумя хорошими хвостовиками. Два конусных хвостовика
хвостовики слева новые и в отличном рабочем состоянии. Два конуса
инструменты с хвостовиком справа имеют концы хвостовика, которые изношены до предела
дальнейшее использование-и должны быть отброшены.
Прямолинейность детали также важна. Проверьте оправки, прокатив патрон конец на хорошей ровной поверхности и обратите внимание на любое колебание конца хвостовика. Это маленькие и сложно ремонтировать. Гораздо проще заказать новый, чем отремонтировать один из эти. Прямые сверла также важны, чтобы не сломать сверло или принуждение рабочих зажимов к движению и ослаблению при использовании.
Явный износ или истирание по бокам самого конического хвостовика.
Носить и
истирание может привести к неточной посадке конуса в гнезде и вызвать колебание
к используемой части. Можно удалить шпатлевку и прочий мусор из заедания
шлифованием или напильником, но общая стоимость детали ниже.
Находятся все сверлильные станки имеют конус Морзе?
Нет, хотя в большинстве сверлильных станков хорошего качества используется конусная насадка для сверла. биты и детали, многие более дешевые прессы не имеют конусного гнезда, выточенного в шпиндель. Втулки с коническим хвостовиком требуют дополнительных шагов в производственном процессе и производители печатных машин часто стараются исключить эти дорогостоящие шаги, чтобы сократить расходы. В последнее время в нашем местном инструментальном магазине продается несколько дешевых новых сверлильных станков. магазины, и эти сверла имеют коническую головку и стиль Джейкобса азиатского импорта патрон с оправкой МТ.
На
во многих современных сверлильных станках часто встречается конусное гнездо
обработан таким образом, что он удерживается внутри пиноли сверла.
На фотографиях справа показано, где найти слот для розетки на этом типе
шпиндель. Перо (часть ствола сверла, которая перемещается вверх и вниз внутри
рама дрели) имеет прорезь сбоку, которая дает доступ к
конусный клиновой паз в шпинделе дрели. Чтобы найти этот тип сокета, запустите
пиноль сверла полностью подайте вниз и осмотрите пиноль на наличие прорези, похожей на
к тому, который можно найти на изображениях сверлильного шпинделя, показанных ниже на этой странице. если ты
не видите паза, значит, сверло не имеет конусного гнезда.
Может потребоваться снять или отрегулировать любые направляющие сверла или специальные
инструмент может быть установлен вокруг пиноли сверла, чтобы увидеть это. Если слот найден
пока не думайте, что он оснащен коническим хвостовиком. Еще один шаг, чтобы убедиться, поверните
сверлильный шпиндель (возьмите его и поверните) и загляните внутрь паза, чтобы убедиться, что конус
паз хвостовика в шпинделе появляется в поле зрения при вращении шпинделя.
В этом месте должна быть хорошо видна задняя часть хвостовика оправки с коническим хвостовиком.
Если на дрели нет патрона, то самый простой способ, конечно, проверить, есть ли
шпиндель имеет конус JT или резьбовой вал, выступающий из нижней части
шпиндель. Но если дно шпинделя полое, чем быстро проверить, не
в шпинделе есть клиновые пазы, в порядке.
Использование инструмента с коническим хвостовиком в современной дрели идентично использованию дрель старого типа, показанная на фотографиях ниже. Разница здесь только в необходимости поверните сверлильный шпиндель вручную, чтобы выровнять пазы в пиноли и шпинделе, чтобы применить клин.
Расширения. Какие если я хочу использовать сверло с большим хвостовиком, чем гнездо в моей дрели Нажмите?
Удлинители розеток в качестве адаптеров для разных размеров
Инструменты с коническим хвостовиком MT вместе и для увеличения длины сверла. Расширение – это просто
коническая втулка и оправка, которые увеличивают длину сверла и шпинделя
сборка. Смотрите фотографии справа. В дополнение к добавлению около 6 дюймов длины
к сверлу и шпинделю, удлинитель гнезда может соответствовать различным размерам
сверла с коническим хвостовиком, которые обычно не подходят, например; с помощью сверла с хвостовиком 3MT
сверло в сверлильном станке с гнездом шпинделя 2МТ.

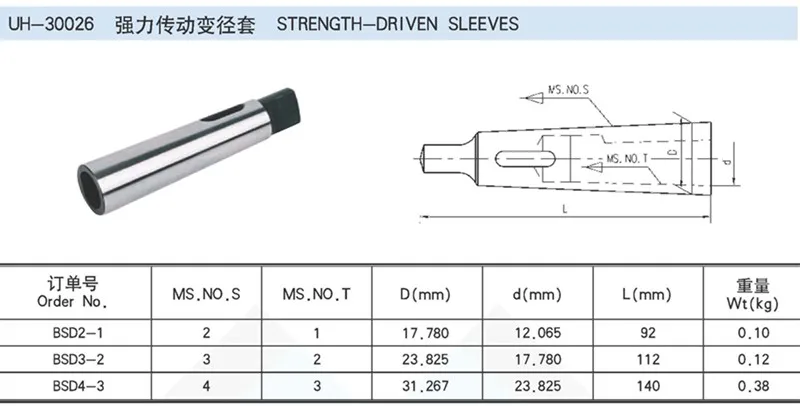

Рукава – Как использовать сверло с меньшим хвостовиком MT в головке MT большего размера?
Втулки— это адаптеры (фото справа), которые позволяют пользователю устанавливать МТ меньшего размера. сверла с хвостовиком и аксессуары в сверла с более крупными головками MT. За например, сверла с хвостовиком 1МТ можно вставить в сверла с головками 2МТ, сначала вставьте втулку в гнездо, а затем вставьте сверло.
Установка и снятие втулок и сверл сильно отличается от
обычная установка сверла с коническим хвостовиком в гнездо того же размера.
Самый простой способ установки втулки — сначала вставить хвостовик сверла.
в гнездо втулки, поверните его и поместите биту внутрь втулки, затем вставьте
втулку и сверло вместе в гнезде шпинделя сверлильного станка. Еще раз
поверните биту и втулку внутри гнезда шпинделя, чтобы убедиться, что обе части
правильно вставлены друг в друга и в гнездо. Затем положите кусок
стали или дерева под сверлом и с помощью рычага подачи сверла нажмите на
сверло против заготовки.
Это надежно фиксирует сверло и втулку.
внутри конусного гнезда с трением, чтобы они не выпадали.
Извлечение сверла из втулки выполняется в два этапа. Сначала вбить клин через прорезь гнезда сверлильного станка, чтобы ослабить и снять втулку и сверло. Затем поместите сверло и втулку в губки тисков или на угольник. отверстие в наковальне и постучите клином через прорезь во втулке, чтобы ослабить и извлеките сверло из втулки.
Втулки подходят для всех размеров сверл от 2MT до
самый большой. Можно приобрести втулки, которые уменьшают до 2 размеров гнезд.
например, от 3MT до 1MT. Вероятно, нецелесообразно уходить в отставку больше, чем это
потому что эффективные скорости бурения для небольших долот часто намного выше, чем
большая дрель, в которой используются эти втулки. Так, например; используя
Сверло 1MT в сверлильном станке с головкой 3MT будет работать, но задача сверления будет
занимает значительно больше времени, потому что более крупный сверлильный станок был сделан для более крупного
сверла и, вероятно, вращается медленнее, чем небольшой сверлильный станок.
Удлинитель с конусом Морзе
Удлинитель увеличивает длину сверла, как следует из названия детали. удлинитель также можно использовать в качестве адаптера для установки меньших размеров бит MT на большие гнезда, а хвостовик большего размера — в гнездо меньшего размера. Расширения конечно тоже поставляются с хвостовиком и гнездом МТ одинакового размера. Полый конец удлинителя обработан как головка MT с прорезью для хвостовика. Сверла и аксессуары вставлены в нем так же, как в гнезде сверлильного шпинделя. Хвостовик с конусом Морзе противоположный конец, и этот конец вставляется в конусное гнездо на сверлильный станок. Расширения доступны в большом количестве размеров с различными Выбор размера гнезда и вала.
Установка бита с коническим хвостовиком меньшего размера и втулка
При совместном использовании насадки и втулки хвостовик конической насадки или
Аксессуар вдавливается рукой во втулку, аккуратно насаживая выступ на
конец хвостовика биты в клиновой паз или окно во втулке.
Рукав есть
затем вдавливается в гнездо сверла. Блок размещается под битой или патроном
и вся сборка плотно прижимается друг к другу, заставляя их опускаться в
блок с рукояткой подачи на сверлильный станок. Рукав позволяет пользователю
чтобы поместить хвостовик МТ меньшего размера в гнездо большего размера.
Удаление бита и втулка
Чтобы снять долото или оправку с втулкой, сначала необходимо снять втулку. от сокета, в который он вставлен. Это связано с тем, что прорезь хвостовика втулки закрыт внутри гнезда, к которому он крепится. Шпиндель вращается до тех пор, пока клин можно легко вставить в паз клина и постукивать молотком до тех пор, пока оставаться на месте самостоятельно. Биту захватывают, чтобы она не упала на полу и получить повреждения, а затем ударить по клину молотком, чтобы выбить конусный союз врозь.
При снятой втулке биту или другой инструмент можно извлечь из втулки.
опустив втулку на прорезь в столе сверлильного станка или на
выносливое отверстие наковальни. Затем в клиновой паз втулки вставляется выколотка.
и ударил молотком, чтобы разорвать соединение на части. Рукав почти не добавляет
длина до общей сверла в использовании.
Звучит так сложно, я просто хочу использовать свою дрель для простых вещей.
Благодаря этому эссе сверла с коническим хвостовиком и принадлежности выглядят более
сложнее, чем они есть на самом деле. Не позволяйте размеру этого письма обмануть вас.
Инструменты с коническим хвостовиком очень просты в использовании, и почти каждый может понять, как их использовать.
их быстро самостоятельно, никогда не читая что-то подобное. Морс
Функция конусности позволяет пользователю иметь больший контроль над тем, как он использует свою дрель.
и дает им возможность выбирать, какие части и инструменты используются для выполнения работы.
Эти запчасти легко найти на выставках антикварных двигателей и на встречах по обмену.
а также заказывать новые, и пользователь может смешивать и подбирать детали в соответствии со своими потребностями.
Старинные прессы используют их так же, как и современные сверла, поэтому инструменты MT взаимозаменяемы.
с одной машины на другую.
Где я могу получить новые сверла и патроны с коническим хвостовиком?
Есть несколько источников для получения новых патронов и патронных оправок. Это для
экспертов, которые могут определить свои собственные потребности. Я рекомендую
МСК Промышленный и
Энко и
Макмастер-Карр. У Макмастера Карра есть хорошая таблица помощи новым покупателям.
понять терминологию частей патронных оправок, нажмите на их ссылку, чтобы просверлить
втулки и гнезда патрона. Сверла, патроны и оправки можно приобрести
в MSC, Enco и McMaster-Carr за гораздо меньшие деньги, чем в типичном большом городе
склад пиломатериалов/домашний магазин. Сайт Энко:
http://www.use-enco.com/ Веб-сайт MSC Industrial Supply:
http://www1.mscdirect.com/
Веб-сайт McMaster-Carr: http://www.
mcmaster.com/
Смотрите ссылки на моих ссылках
страницу под заголовком «Инструменты и расходные материалы для механических цехов».
Есть ли небольшая книжечка, которой я могу воспользоваться, когда у меня возникнут вопросы?
Небольшой полезный справочник для тех, кто хочет наделать буровых работ хлопот бесплатно, это Справочник бурильщика (номер заказа 20056 Справочника бурильщика доступен из книг Линдси http://www.lindsaybks.com/ примерно за 4 доллара США), написанный Cleveland Twist Drill Co. Это небольшой 45-страничный карманный буклет, в котором показаны сверла и инструменты, а также способы ухода за ними и решение проблем. Много картинок и несколько таблиц, показывающих правильное упражнение скорости и подачи для различных применений и размеров. Или напишите Линдси на следующий адрес. Lindsay Publications Inc., PO Box 538, Bradley Illinois, 60915-0538
Запасные части и инструменты.
Сканы слева взяты из старого промышленного каталога MSC.
