Размеры металлопрофиля – толщина, ширина и длина профлиста

alexxlab | 24.01.2020 | 0 | Разное

Содержание

толщина, ширина и длина профлиста

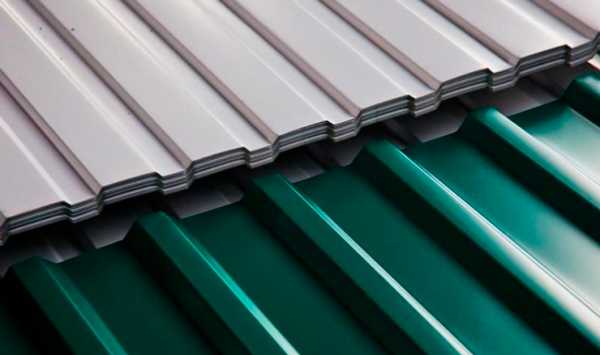

Металлопрофиль представляет собой гофрированный металлический лист. Он часто используется в разных областях строительства, сочетая в себе прочность и жесткость с легкостью и устойчивостью к коррозии. Кроме того, цена, разнообразная цветовая гамма и размеры металлопрофиля позволяют эффективно использовать его массовыми потребителями.

Профильный лист пользуется большим спросом в строительной сфере благодаря своим положительным качествам

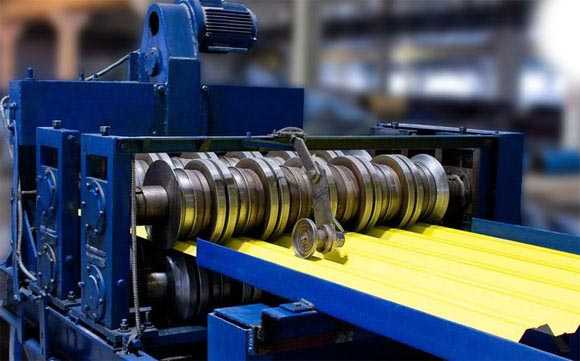

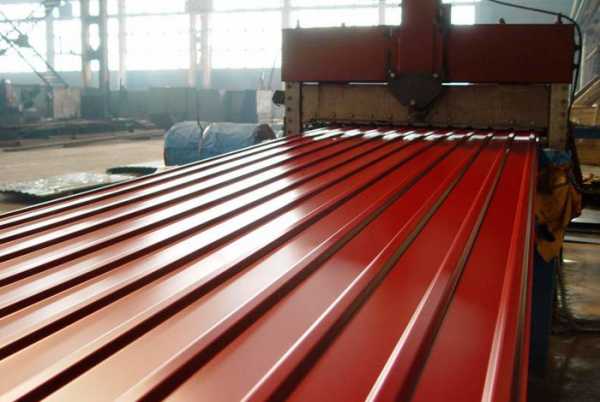

Производство и виды профлиста

В подавляющем большинстве случаев для изготовления основы металлопрофиля используется сталь. Иногда также применяются алюминиевые или медные сплавы. Низкоуглеродистый стальной лист протягивается через систему валов определенной формы и приобретает таким образом нужный профиль. Этот процесс называется прокаткой, которая бывает холодной или горячей. Последняя реализуется на специализированных металлургических заводах при массовом производстве.

Важной характеристикой исходного сырья для изготовления профнастила является наличие защитного антикоррозионного цинкового покрытия. Его толщина может быть от 10 до 45 мкм. Иногда качество оцинковки оценивают по массе цинка в граммах на 1 квадратный метр поверхности листа. Например, европейские производители наносят около 275 г цинка на 1 м² металлопрофиля. Это соответствует толщине, равной примерно 25 мкм. Такое покрытие обеспечивает срок службы изделий 40 лет и более.

По назначению различают следующие виды профнастила:

  • стеновой;
  • несущий;
  • несуще — стеновой (универсальный).
Профнастил бывает разных видов, вид подбирается в зависимости от целей строительства

Основной размер листа металлопрофиля – это высота гофры (волны или гребня). Именно этот параметр определяет главную характеристику – жесткость материала, которая и влияет на предпочтительную сферу его употребления.

Стеновой профлист применяется в качестве облицовки стен, перегородок, для изготовления заборов и ограждений, в декоративных целях. Имеет наименьшую высоту волны от 8 до 35 мм.

Несущий металлопрофиль используется для перекрытий в качестве опалубки, а также при кровельных работах на крышах жилых домов, гаражей, складских и иных помещений. Высота гофры от 60 до 158 мм.

Универсальный профлист может быть использован как в стеновых конструкциях, так и для устройства кровли. Высота гребня от 35 до 60 мм.

В этом видео показан способ монтажа металлического профлиста:

Размеры листов металлопрофиля

Длина профнастила изменяется от 500 мм до 12 м. Теоретически ее максимальное значение может быть во много раз больше, но чем длиннее лист, тем сложнее его перевозка и погрузочно-разгрузочные операции.

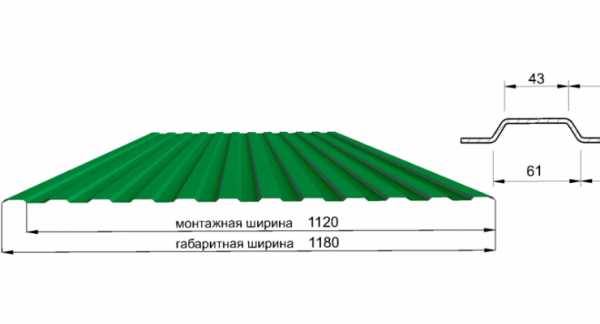

Ширина металлопрофиля бывает габаритной (полной) и монтажной (полезной). Дело в том, что при сборке часть одного листа, как правило, перекрывается рядом лежащим листом, получается нахлест. Полезная ширина меньше полной на величину этого перекрытия. Это обязательно нужно учитывать для определения полезной и общей площади заказываемого материала. Размеры профнастила по габаритной ширине бывают от 1200 до 800 мм.

Исходный стальной лист проката обусловливает толщину металлопрофиля. Она принимает значения от 0,35 до 1 мм и определяет вес, жесткость и долговечность материала.

Важно учитывать размеры профлиста при планировке постройки

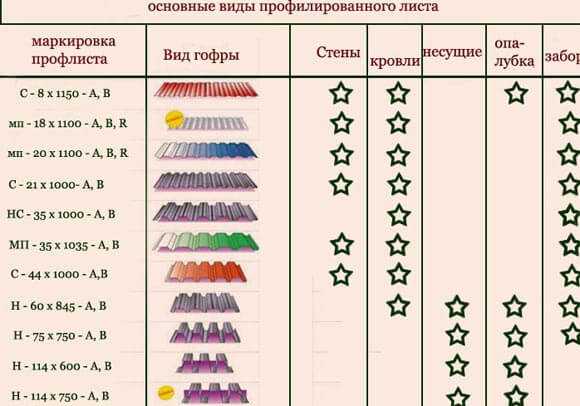

Как прочитать маркировку

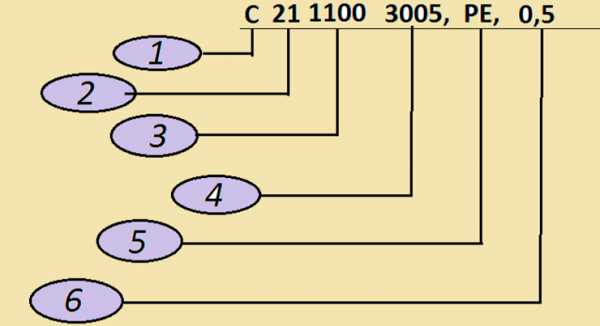

Для того чтобы потребителям было легче разобраться в основных характеристиках любой продукции, придумали маркировку. По ней, в частности, можно определить виды и размеры металлопрофиля. Структура маркировки профлиста имеет следующую последовательность:

  1. Тип профиля: С — стеновой, Н — несущий, НС — универсальный.
  2. Высота гофры в миллиметрах.
  3. Монтажная ширина металлопрофиля в мм.
  4. Номер цвета.
  5. Тип покрытия.
  6. Толщина листа в мм.
По маркировке профлиста можно определить его технические свойства

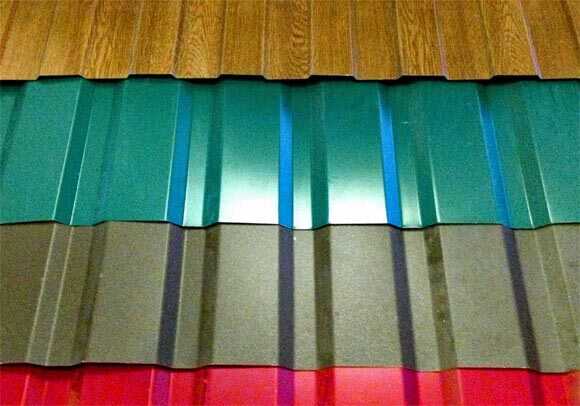

Виды защитно-декоративного покрытия

Кроме цинкового покрытия, гофролисты профнастила часто покрывают слоем полимерного материала. Он дает как дополнительную защиту металла от коррозии, так и разнообразнейшие цветовые характеристики. Благодаря этому значительно расширилась сфера применения профлиста как средства воплощения самых оригинальных дизайнерских идей.

Если раньше использовали в основном простые тона: красный, синий, зеленый, то сейчас в моде шоколадный, пепельно-черный, терракотовый, пурпурный и серый.

Из полимерных видов покрытия можно отметить следующие:

  1. Полиэстер — бывает глянцевый или матовый, самый экономичный и распространенный тип. Сочетает в себе достаточную устойчивость к выгоранию и коррозии. Износостойкость невысокая.
  2. Пурал — на него практически не влияют ни ультрафиолетовые лучи, ни атмосферные осадки с повышенным содержанием агрессивных компонентов. При обработке не дает микротрещин, устойчив к царапинам и перепадам температур. Толщина около 50 мкм.

    Профлист из поликарбоната имеет высокую прочность, но не устойчив к УФ лучам

  3. Пластизол — имеет толщину слоя 200 мкм, за счет чего позволяет создавать выпуклые декоративные узоры на поверхности. Обладает максимальной прочностью к царапинам и высокой долговечностью.
  4. Полидифторионад
    — чрезвычайно устойчив к выгоранию, имеет отличные грязеотталкивающие свойства. Это одно из самых дорогих покрытий, применяется при облицовке сооружений, к внешнему виду которых предъявляются повышенные требования.

Лакокрасочные покрытия позволяют сэкономить в тех случаях, когда на первый план выдвигаются условия по колористике и дизайну, а обстоятельства эксплуатации более деликатные.

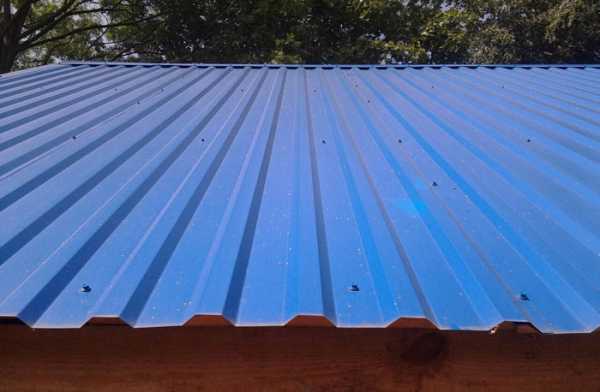

Как выбрать профлист для кровли

Планируя использовать гофрированные листы для крыши, нужно учитывать назначение помещения. Для жилого дома важны одни показатели, а для гаража, беседки, хозпостройки или большого склада – иные. Но в любом случае самыми важными показателями размеров металлопрофиля для кровли являются:

  1. Высота гофры должна быть не ниже 20 мм. Чем меньше угол наклона крыши к горизонту, тем больше должен быть этот параметр. Если площади перекрытия и расстояния между стропилами довольно значительные, то в этих случаях требуется повышенная жесткость, которую обеспечит увеличенная высота волны.
  2. Толщина листа должна быть минимум 0,45 мм, она влияет в основном на долговечность. Конечно, более толстый материал обойдется дороже, но зато экономия в этом вопросе обернется значительными издержками, если через 3-4 года прохудившаяся кровля потребует ремонта.
  3. Часто советуют выбирать длину металлопрофиля побольше, чтобы одним листом полностью укрыть весь скат крыши. Однако надо учитывать, что слишком длинные листы могут вызвать дополнительные затраты при транспортировке и монтаже.

Например, куски гофронастила длиной более трех метров сложно поднимать на крышу, не поцарапав их поверхность. В местах с поврежденным покрытием со временем может появиться ржавчина. И вместо планируемого срока службы в 30-50 лет в реальности потребуется менять длинный проржавевший лист в несколько раз раньше со всеми вытекающими последствиями.

Чтобы избежать таких проблем, лучше разбить покрытие протяженных скатов на несколько частей. При этом в местах стыков по длине листы укладываются с нахлестом не менее 100 мм. Чем круче наклон кровли, тем меньше можно делать величину нахлеста.

Если рядом с крышей растут деревья, то их ветви могут поцарапать недостаточно прочное покрытие, что повлечет за собой значительное уменьшение срока службы кровли. В этом случае лучше подобрать более стойкий вид покрытия, несмотря на его высокую стоимость.

Следует также обратить внимание на наличие капиллярной канавки, которая обеспечивает отток конденсата и защищает от атмосферных осадков.

Производите монтаж профлистов на кровлю крыши четко по инструкции, чтобы получить желаеммый результат

Профлист – передовой материал

Считается, что металлопрофиль был изобретен английским инженером Генри Палмером в 1820 году. Как и все новое, его профилегибочный станок получился довольно примитивным с позиции нашего времени. Однако это было поистине революционно-техническое событие. Благодаря преобразованию формы, лист металла приобретает совершенно другие механические характеристики. Причем, меняя размеры и очертания профиля, можно изменять эти свойства в очень широком диапазоне.

Например, из размеров листа металлопрофиля для крыши самый важный – это высота гофры. Ее форма также имеет существенное значение. Она чаще всего бывает трапециевидной, волнистой или кассетной, то есть в виде буквы П.

Основные преимущества металлопрофиля: доступность по цене, большой срок службы (до 50 лет), прекрасное сочетание легкости, жесткости, прочности и гибкости, универсальность, богатая цветовая палитра, пожаробезопасность, простота монтажа.

В то же время есть и некоторые ограничения в его использовании. К примеру, не рекомендуется применять профлист на низкоскатных крышах с углом наклона меньше 10 градусов. В этом случае на кровле в местах образования застоя влаги возникает повышенный риск коррозии материала.

Кроме того, необходимо соблюдать определенную осторожность в работе, чтобы не повредить защитное полимерное покрытие.

Также поверхность металлопрофиля обладает сильными резонирующими свойствами, которые громко «дают знать о себе» во время дождя и града, поэтому нужна шумоизоляция. А высокая теплопроводность профнастила требует хорошей теплоизоляции при применении в качестве кровли в жилых домах мансардного типа.



'; blockSettingArray[3]["setting_type"] = 5; blockSettingArray[5] = []; blockSettingArray[5]["minSymbols"] = 0; blockSettingArray[5]["minHeaders"] = 0; blockSettingArray[5]["text"] = '

'; blockSettingArray[5]["setting_type"] = 6; blockSettingArray[5]["elementPlace"] = 90; var jsInputerLaunch = 15;

zaborprofi.com

Размеры металлопрофиля для крыши и виды листов

Профлист – это востребованный материал, используемый при формировании кровельного покрытия на разных видах крыши. Во время его выбора непременно надо учитывать его вид и размеры, так как от этих параметров зависит, насколько качественным и надежным будет результат работы. Ассортимент профлиста на современном рынке является широким и глубоким, поэтому нередко возникают сложности с выбором оптимального материала. Размеры металлопрофиля должны идеально соответствовать имеющейся конструкции крыши.

Особенности и плюсы материала

Важно! Профнастил представлен гофрированными листами, которые создаются методом проката с использованием профилегибочного оборудования.

За счет качественного процесса производства обеспечивается создание листов, обладающих волнистыми выступами. Они могут иметь форму трапеции или прямоугольника и называются гребнями или волнами.

Для создания профлиста используется рулонная сталь, покрываемая предварительно цинком, обеспечивающим защиту от коррозии. Применяется материал в разных сферах, поэтому может использоваться не только для создания кровельного покрытия, но и для формирования различных ограждений, облицовки вертикальных конструкций или других целей.

К основным характеристикам материала относится:

  • размеры металлопрофиля для кровли являются различными, поэтому можно подобрать листы, которые по габаритам будут идеально соответствовать имеющейся конструкции крыши;
  • легкость перевозки и установки;
  • стойкость перед процессом коррозии;
  • долгий срок службы;
  • устойчивость перед высокими температурами, воздействием влаги или механическими ударами;
  • ассортимент металлопрофиля удивляет большим количеством разнообразных моделей;
  • листы обладают небольшим весом, поэтому не оказывается негативное воздействие на стропильную конструкцию или основание дома;
  • допускается пользоваться листами повторно.

Важно! Неоспоримым плюсом этого материала считается его многофункциональность и универсальность, так как он действительно может использоваться в разных направлениях и сферах.

Какова длина листа?

Размер металлопрофиля может быть разным, но первоначально следует обращать внимание на длину элементов. Листы укладываются внахлест, поэтому теряется примерно 20 см длины. По СНиПу II–26–76 желательно вовсе делать такой перехлест в пределах 25 см.

Во время выбора длины листов учитываются габариты самой кровли, а именно ее ската, что даст возможность при грамотном подборе элементов производить укладку без формирования стыков по горизонтали. Это позволит сделать действительно герметичную конструкцию.

Стандартно длина варьируется от 3 до 10 м. Любая величина обязательно кратна 0,5 м. Крупные производители пользуются уникальными прокатными станками, с помощью которых дается возможность вовсе выпускать листы, длина которых достигает 14 м. Но они создаются только на заказ, так как являются дорогостоящими, требуются достаточно редко, а также приходится много времени и усилий тратить на их транспортировку.

Толщина листов

Если выбирается оптимальный размер листа металлопрофиля, то должна учитываться его толщина. Эта характеристика считается значимой для этого материала, так как от нее зависит, насколько прочным и долговечным будет все покрытие.

Чем больше толщина материала, тем выше остальные свойства кровли. Для создания профнастила используются оцинкованные листы, толщина которых варьируется от 0,45 до 1,8 мм.

Хотя толстые листы считаются надежными, они не лишены некоторых минусов. К ним относится то, что усложняется процесс транспортировки и укладки. Их стоимость считается завышенной, а также они оказывают существенное воздействие на стропильную конструкцию и основание дома.

Какова ширина листов?

Другим значимым параметром считается ширина листа. Именно она важна при проведении расчета кровельного покрытия на крыше.

Важно! Ширина листа зависит от того, какой высотой обладает гофра, так как чем ниже волна, тем больше ширина.

Ширина варьируется от 845 до 1859 мм. При этом учитывается, что она может быть полной или рабочей. Укладка производится внахлест, что позволяет обеспечить герметичность конструкции.

Особенности высоты волны

Каждое кровельное покрытие должно быть надежным и стойким перед разными факторами воздействия, так как на него постоянно воздействуют дополнительно нагрузки, представленные сильным ветром, образованием наледи, а также снегом или градом. Поэтому дополнительно учитывается, какова высота волны каждого листа.

Данный показатель достаточно легко определяется, для чего выявляется, каково расстояние между смежными волнами на одном листе.

Важно! Чем меньше высота волны, тем менее стойким перед деформациями и другими воздействиями является материал.

Некоторые качественные листы оснащаются дополнительно между волнами специальными ребрами жесткости. Они гарантируют увеличение продольной жесткости материала. За счет присутствия этих элементов имеется возможность увеличить шаг обрешетки, на которую выполняется укладка профнастила. Если имеется здание, отличающееся высокими статическими нагрузками, то для него такой материал считается прекрасным решением.

Видео по теме:

Виды материала

Важно учитывать не только размер листа металлопрофиля, но и разновидность профнастила. Существует много видов данного материала, отличающихся не только габаритами, но и предназначением.

Наиболее востребованы следующие виды металлопрофиля:

  • для формирования кровельного покрытия и перегородок;
  • для облицовки стен;
  • универсальный материал, который может использоваться для разных целей.

Наиболее прочным и надежным считается профнастил, предназначенный для кровли и перегородок. В процессе его изготовления используются стальные листы, обладающие наибольшей толщиной. При этом они оснащаются дополнительными ребрами жесткости, за счет которых материал имеет повышенную прочность и стойкость перед разными факторами.

Важно! Виды металлопрофиля, предназначенные для создания кровельного покрытия, могут использоваться даже на самых специфических и необычных по сложности и конструкции крышах.

Выпускается материал в стандартных размерах, что гарантирует простоту и оперативность монтажа.

Если выбирается стеновой профнастил, то он может использоваться не только в качестве облицовочного материала для стен, но и из него получают действительно качественные и долговечные ограждения, легко справляющиеся с сильными ветрами или иными воздействиями. Этот материал считается наиболее доступным по стоимости.

Универсальный профнастил может использоваться для крыши или создания забора.

Таким образом, существует несколько разновидностей металлопрофиля, каждый из которых имеет свое предназначение и параметры. При выборе материала надо обращать внимание на его размеры, так как от этой характеристики зависит простота монтажа, прочность создаваемой конструкции и долговечность листов. Габариты могут значительно отличаться в разных листах, поэтому учитывается, где именно будут применяться элементы.

Посмотрите еще статьи:

kryshagid.ru

Узнаём размеры металлического профиля - Мастерим для дома и дачи своими руками

Металлический профиль используется в строительстве на протяжении нескольких десятилетий. Это незаменимый помощник домашних мастеров. С его помощью можно гармонично распределить пространство внутри помещения, закрыть облицовкой неровные стены и потолки.

Существует 2 основных вида изделий из металла:

  1. Для сборки гипсокартона.

  2. Для монтажа натяжных потолков.

Стандартные размеры металлического профиля

Не будем долго томить читателей. Стандартные размеры металлического профиля представлены в таблице:

Назначение профиля Вид Длина, м Ширина, мм Глубина, мм
Для гипсокартона Направляющий 3 28, 50, 60 27, 40
Стоечный 3, 4 50, 75, 100 50
Потолочный 3 60 27
Для натяжных потолков
Гарпунный 2, 5 В зависим. от уровней В зависим. от уровней
П-образный 2, 5 5-12 14-32

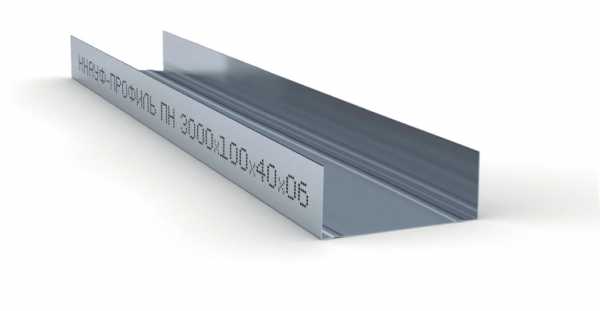

Металлический профиль для гипсокартона

Профиль для гипсокартона производится из металла, покрытого слоем цинка. Толщина металла может быть от 0,4 до 0,6 мм.

Для сборки конструкций из гипсокартона не рекомендуется использовать тонкий профиль, так как надежного крепления не получится. Правильно выбирать изделия с толщиной от 0,55 до 0,6 мм. Такой профиль обладает необходимой жесткостью, и саморезы в нем будут держаться «намертво».

Длина профилей, как правило, стандартна — 3 м. Также используются четырехметровые стоечные. Если необходимо изделие большей длины, то оно монтируется из стандартных через специальные соединители.

При выборе металлопрофиля следует ориентироваться на глубину и ширину, эти параметры имеют решающее значение.

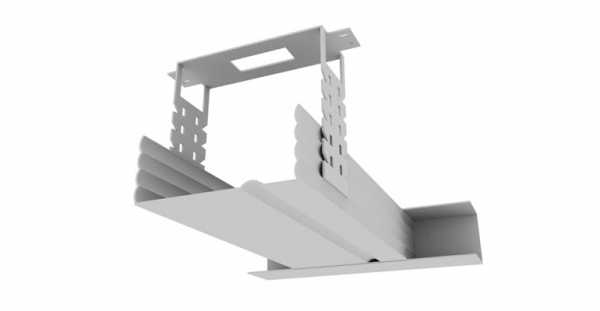

Например, при монтаже потолка из гипсокартона необходимо использовать направляющие и потолочные профили, которые по размеру подходят друг другу: направляющий профиль крепится полкой к стене дюбель-гвоздями, в него вставляется потолочный, и стык фиксируется саморезами по металлу.

То есть в данном случае ширина направляющего должна соответствовать глубине потолочного.

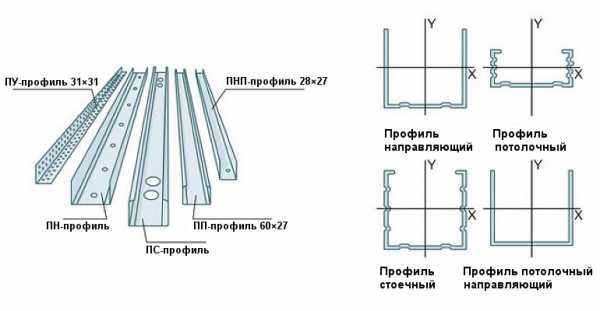

Как видно на картинке, потолочный профиль имеет дополнительные ребра жесткости (борозды), что гарантирует каркасу высокую прочность. Подробности о способах монтажа — на видео:

Стоечный профиль обычно не имеет таких ребер, по большому счету для установки стеновых перегородок достаточно и стандартных гладких поверхностей оцинкованного металла.

Нарезать профиль можно как при помощи ножниц по металлу, так и болгаркой, кому как проще. Оцинкованный металл хорошо поддается обработке.

Размеры металлического профиля для натяжных потолков

Чаще всего для монтажа натяжных потолков используется профиль двух видов: гарпунный и П-образный. Производят его из алюминия — этот материал обладает малым весом и не подвержен коррозии, что играет решающую роль для натяжного потолка, так как ПВХ-полотно непосредственно крепится к профилю.

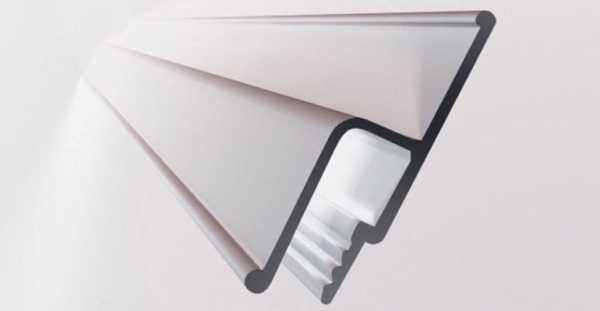

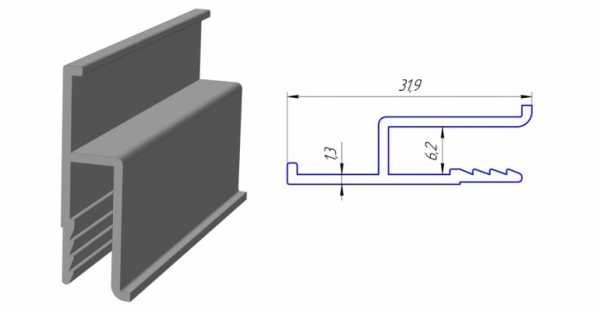

Стандартный гарпунный профиль для одноуровневого потолка выглядит так:

На картинке этого не видно, но вверху сделаны специальные отверстия для крепежа к стене. Также имеются надпилы, для того, чтобы можно было гнуть профиль по нужной форме. Кроме того, внизу обычно крепится багет с гарпуном, который надежно фиксирует ПВХ-полотно.

П-образный профиль из алюминия также широко используется для монтажа натяжного полотна. Его конструкция достаточно лаконична:

Профиль крепится к стене таким образом, чтобы внутрь можно было установить фиксирующий штапик для ПВХ-пленки. В нижние пазы вставляется декоративная накладка, имитирующая потолочный плинтус.

Длина гарпунного и П-образного профилей обычно составляет 2,5 метра.

Ширина и глубина зависят от конструкции потолка (один или несколько уровней). Также следует учитывать освещение: предусмотрены ли точечные светильники, будет ли подсветка вдоль профиля.

Следует брать во внимание тот нюанс, что в отличие от металлического профиля для гипсокартона, самостоятельно профиль для натяжного потолка не используется, необходимо выбрать систему крепления полотна (гарпунная или штапиковая), а также продумать заранее конструкцию, количество уровней и систему освещения.

В завершении статьи предлагаем посмотреть видео с информацией о том, как грамотно выбрать металлопрофиль:







Распродажа (-55%):

bydom.ru

Размеры металлопрофиля для кровли, виды и советы по выбору

Металлопрофиль представлен в большом ассортименте. Отличий у образцов много – по параметрам «волны», толщине, размерам, оттенку и особенностям защитного покрытия. Какой мкталлопрофиль рекомендуется использовать для кровельных работ? Без знания этого не имеет смысла приступать к оформлению крыши.

Общая информация

Кровельный материал, наряду с другими свойствами, должен обладать достаточной прочностью. В первую очередь, выдерживать значительную снеговую нагрузку, что характерно для большей части территории РФ. В этом плане лучшим профнастилом является продукция, маркировка которой начинается с литеры «Н». Расшифровывается просто – несущая. Такие листы могут использоваться для обустройства любого типа кровли.

Металлопрофиль, обозначенный как «НС», считается универсальным, так как используется и при кровельных работах, и при облицовке стен, и в ряде других случаев. Поэтому толщина и высота «волны» профиля этих листов имеют средние значения. Их применение в качестве материала для покрытия крыши имеет некоторые ограничения, но в частном секторе они более популярны. В основном по причине приемлемой стоимости, которая ниже, чем у аналогов группы «Н».

Размеры кровельного металлопрофиля

Выбор зависит от конструктивных особенностей кровли, схемы обрешетки и местных климатических условий. Но ряд полезных рекомендаций помогут читателю определиться с оптимальным вариантом профнастила.

Все приведенные размеры – в мм.

Габариты металлопрофиля

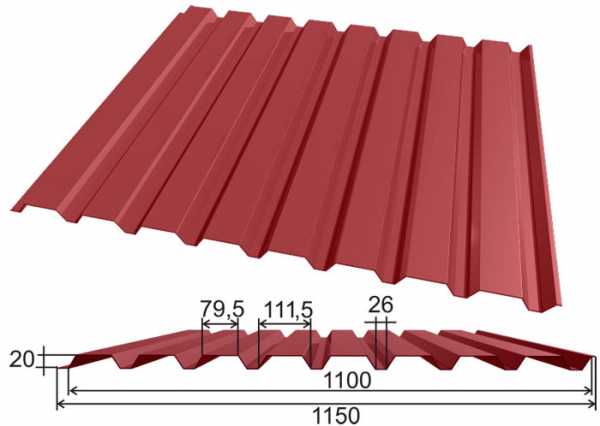

Листы, используемые для покрытия кровли, могут иметь стороны с размерами в диапазоне 980 – 1 850. Определяясь с количеством изделий, необходимо учитывать, что они укладываются с перехлестом. Следовательно, полезная площадь образцов уменьшается примерно на 60 – 80, в зависимости от формы профиля и схемы монтажа.

Толщина

Ее значение для профнастила – от 0,4 до 1,2. Для кровли выбирается металлопрофиль, у которого данный параметр в пределах 0,5 – 1. Использование более тонких листов (а значит, и меньшей стоимости) не рекомендуется. Подобная экономия обернется дополнительными затратами. Во-первых, на обустройство «плотной» (с минимальным шагом) обрешетки. Как результат, повышенный расход пиломатериалов и возрастание нагрузки на стропильную систему, которую придется усиливать. Во-вторых, тонкие листы легко деформируются (под весом снега, льда), и внепланового ремонта кровли не избежать.

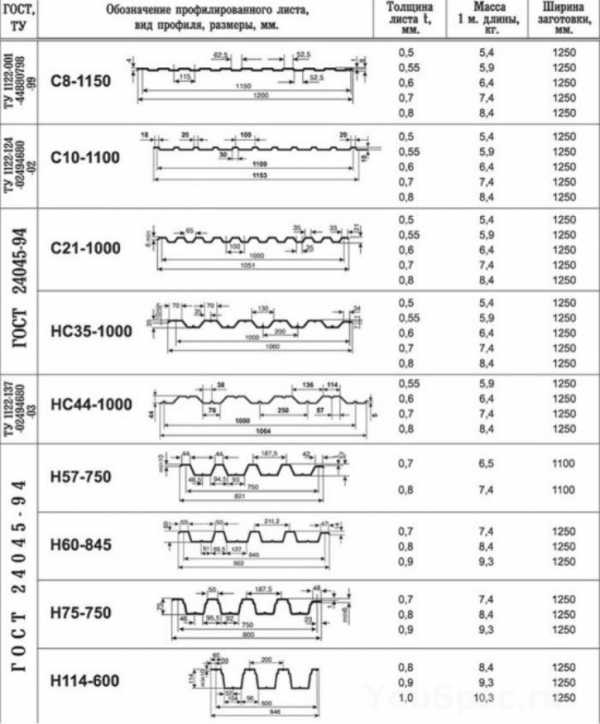

Приведенные рисунки и таблицы наглядно показывают, какие листы целесообразно использовать при обустройстве не только кровли, но и для иных видов работ.

Оптимальный выбор подразумевает, что желательно приобретать такой металлопрофиль, который подходит для разных случаев. Обоснование простое – при закупке большой партии товара вступает в силу система различных скидок.

Следовательно, выбирая профнастил для кровли, имеет смысл учесть, где эти же листы можно использовать еще – ограждение, навесы и тому подобное. Для частного дома с прилегающей территорией всегда найдется объем работ.

ismith.ru

Размеры всех видов профилей для гипсокартона, характеристики, цены

Каркасная система заслуженно считается самой надежной и удобной: строительные конструкции получаются более ровными, чем при приклеивании ГКЛ, внутреннее пространство используется для скрытия коммуникаций и электропроводки. Требуемую поддержку обеспечивает металлические профили стандартного размера, продукцию с подходящими характеристиками реализуют фирмы Кнауф, Gyproc и Металлист. Для исключения ошибок все основные и вспомогательные крепежи и дополнительные элементы приобретаются у одного производителя. Расчет материала проводится после составления точной схемы.

Оглавление:

  1. Классификация профилей
  2. Технические характеристики
  3. Дополнительные разновидности
  4. Особенности кровельных крепежей
  5. Критерии выбора и цены

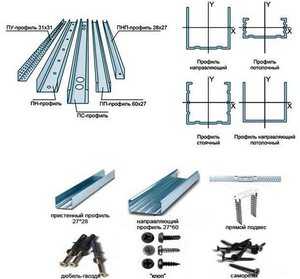

Виды профилей для гипсокартона

Для изготовления используется оцинкованный холоднокатаный лист с высокой устойчивостью к коррозийным воздействиям. После сгибания на специальных станках на выходе получаются тонкие, легкие и ровные заготовки с хорошей жесткостью. В зависимости от выполняемых функций основные профили для гипсокартона разделяются на направляющие и несущие. Первая группа включает в себя длинномерные изделия, предназначенные для правильного ориентирования решетки каркаса, а именно – стоечных и потолочных элементов. Они применяются при возведении перегородок, выравнивании стен и заложении одно- и многоуровневых потолков.

Несущий вид нужен для непосредственного крепления ГКЛ, он воспринимает и равномерно распределяет вес и удерживает их на протяжении всего срока службы. В отличие от направляющих, устанавливаемых исключительно по периметру возводимых конструкций, стоечные и потолочные размещаются с шагом не более 60 см. Это обусловлено требованием технологии: один лист фиксируется как минимум к трем опорам, соседние края ГКЛ должны соприкасаться в центре несущего профиля.

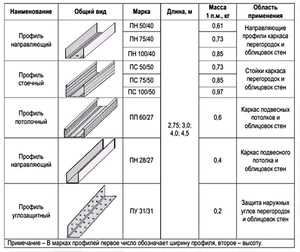

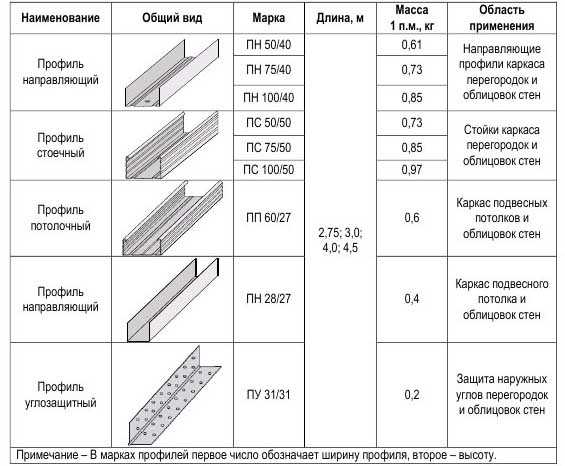

Стандартные габариты и назначение приведены в таблице:

Тип, встречающаяся маркировкаРазмер полки (глубина), ммШирина, ммВозможная длина, мНазначение
Направляющий, ПН или UW4050, 65, 75 или 1002,75, 3, 4 и 4,5Основа для последующего монтажа стеновых и потолочных разновидностей
Направляющие потолочные, ППН или UD2728Каркас навесных потолков, включая многоуровневые
Основной потолочный, ПП или CD2760Основа потолка
Стоечный стеновой ПС или CW5050, 65, 75 или 100Для возведения перегородок и выравнивания стен

Размер потолочного профиля (60×27) является неизменным у всех производителей, эти изделия считаются самыми востребованными. Этот тип характеризуется высокой прочностью из-за гофрированных изнутри стенок и простотой монтажа из-за обозначения центральной оси.

Стандартная форма ПП – рельсовая, средний вес 1 п.м составляет 0,6 кг, для крепления к потолку используются специальные подвесы. Габариты стоечного металлопрофиля подбираются с учетом ширины возводимой перегородки или необходимого отступа для выравнивания стен. Эти изделия имеют С-образную форму и свободно устанавливаются в направляющие с соответствующими габаритами. По аналогии с потолочным несущая способность увеличивается за счет гофрированных полок.

Характеристики металлопрофиля для гипсокартона

Основным критерием выбора является размер, все несущие и направляющие разновидности должны соответствовать друг другу. Также в процессе приобретения обращается внимание на:

  • Толщину и тип основы (сталь или алюминий), наличие и качество оцинкованного покрытия.
  • Вес.
  • Перфорирование, работать с изделиями с просверленными на заводе отверстиями для крепежа в разы проще.
  • Внешний вид: вмятины и изломы недопустимы.

Другие разновидности

При сборе прямых каркасов достаточно перечисленных типов, выполняющих несущие и направляющие функции. При необходимости создания криволинейных форм (возникает при закладке круглых проемов, куполов, потолков сложной конфигурации) стоит приобрести специальный металлический арочный профиль для гипсокартона (ПА). При использовании в качестве несущей опоры его размер совпадает с потолочным (60×27), длину и форму (радиус изгиба) подбирают с учетом требований к конструкциям.

К отдельной группе относят виды, защищающие углы и края и упрощающие процесс отделки. Среди них выделяют:

  • Арочный профиль из ПВХ, применяемый при отсутствии серьезных нагрузок и помогающий создать аккуратные изогнутые формы. В сравнении с металлическим он имеет уникальную гибкость, его рекомендуют купить при закладке сложных декоративных элементов.
  • Угловой (ПУ), защищающий наружные углы и кромки проемов конструкций из ГКЛ от сколов. Эти изделия изготавливают из ПВХ, оцинкованной стали, металлизированной бумаги или алюминия, они могут быть сплошными или перфорированными. Размер угловых металлопрофилей варьируется от 21×21 до 35×35, остальных – от 10×15 до 35×35, этого достаточно для успешного совмещения защитных и декоративных функций.
  • Специализированные усиленные разновидности (UA) – длинномерные, используемые при закладке дверных или оконных проемов, потолков или перегородок с высокими ожидаемыми нагрузками. От обычного ПС они отличаются толщиной – от 2 до 4 мм в сравнении с 0,5. Размеры усиленного стоечного профиля, неизменные по высоте – 40 мм, варьируются от 50 до 100 мм по ширине основания и от 3 до 6 м – по длине.
  • Маячковый (ПМ), применяемый при необходимости оштукатуривания ГКЛ. Его стандартная длина составляет 3 мм, сечение – 22×6, 23×10 или 62×6,6.

Крепеж и дополнительные элементы

Надежность каркаса зависит и от качества дюбелей и саморезов. При фиксации металла к строительным конструкциям, соединении изделий между собой и в ходе обшивки ГКЛ используются:

  • Стальной анкер-клин, применяемый при монтаже прямых и анкерных подвесов, в свою очередь поддерживающих потолочные системы.
  • Забивной дюбель-гвоздь 6×40 или 6×60 – для крепления элементов к несущим стенам из бетона, кирпича или блоков.
  • Пластиковые саморезы – для фиксации к стенам направляющих профилей.
  • Саморезы с пресс-шайбой прокалывающего и сверлящего типа с длиной 14 и 16 мм, используемые в качестве универсальных крепежей.
  • «Клопы» – саморезы LN или LB с длиной в 9, 11 или 16 мм для удлинения и соединения металлопрофиля. Недостатком этой разновидности является выступающая шляпка и сложности при закручивании, преимуществом – высокая надежность.
  • Саморезы с частой резьбой – TN25, предназначенные для фиксации гипсокартонных листов к каркасу.

Наименование деталиКраткое описание, функции
Прямой подвесПерфорированная металлическая полоса, закрепляемая на потолке по центу и сгибающаяся в виде буквы «П». Используется при сборке подвесных конструкций
Анкерный подвесС аналогичными функциями (соединение потолка с ПП). Применяется при недостаточных размерах прямых подвесов. Предлагаемая длина составляет 25, 50 и 100 см (при необходимости она корректируется), средняя расчетная нагрузка – 25 кг
Продольный соединительПри стыковке профиля для гипсокартона с целью его удлинения. Помимо захождения в специальные пазы их края дополнительно фиксируются саморезами
Одноуровневый соединитель по типу «краб»Для обеспечения или усиления крепления в крестообразных элементах. Востребован при сборке решетки для выравнивания потолка
Краб, двухуровневыйДеталь для монтажа ПП-профиля на разных уровнях. По аналогии с остальными используется вместе с саморезами
Соединитель угловойАналог «краба», закрепляющий и усиливающий углы потолочного каркаса

Советы по выбору

При покупке обращается внимание на:

  • Соответствие габаритов изделий и их веса, толщину металла.
  • Качество антикоррозийной защиты. Этот показатель оценивается прежде всего визуально, к явным признакам подделки или неправильного хранения относят следы ржавчины или сильный блеск металла.
  • Точность габаритов. У некачественной продукции отклонения превышают 2 мм, что крайне отрицательно сказывается на ровности каркаса для ГКЛ. Во избежание попыток соединения профилей разного размера всю партию стоит купить у одного проверенного производителя, наличие запаса обязательно.
  • Форму изделия, вмятины или перекручивания недопустимы.

Стоимость материалов

Ориентировочные расценки приведены в таблице:

Вид изделия, назначениеМарки-ровкаБрендГабариты, ммТол-щина металла, ммДлина, мЦена, рубли
ПотолочныйППМеталлист60×270,43100
Кнауф0,5150
Gyproc Ультра0,6150
Направляющий потолочныйППНМеталлист27×280,570
Gyproc Ультра0,6110
Направляющие для сборки каркасаПН-4Металлист75×400,5160
ПН-6Кнауф100×40270
ПНGyproc Ультра100×370,6260
СтоечныйПС-6Металлист100×500,5210
Кнауф260
ПСGyproc Ультра50×400,6200
ПВХ арочный перфорированный (для отделки)ПААлбест25×2535
Арочный металлическийФлекст60×270,41220
Угловой защитный профиль Knauf для гипсокартонаПУКнауф31×313140

stroitel-list.ru

Виды металлопрофиля - описание текстуры, разновидности маркировки, основные параметры профнастила, какой лучше двусторонний или прямой, детально на фото и видео

Содержание статьи:

Удобный в монтаже и уходе, а также внешне привлекательный материал, сделанный из гофрированного металла, называется металлопрофилем. Его используют при обустройстве кровли, для постройки заборов и ворот. Профнастил применяют в сфере строительства давно и успешно. С каждым годом этот материал становится все более популярным и востребованным. На сегодняшний день производители предлагают вниманию потребителей разные виды металлопрофиля, и каждый из них предназначается для конкретных работ.

Разнообразие ассортимента поражает, несмотря на то, что материал внешне кажется простым (см фото). Чтобы сделать окончательный выбор и определить, какие разновидности профнастила соответствуют запланированным работам, нужно знать их параметры и характеристики.



Виды профнастила

Для разных целей компании-производители изготавливают различные виды металлопрофиля для крыши. Перед покупкой, прежде всего, необходимо обратить внимание на первую букву в маркировке продукции.  Если это Н, то такой лист относится к самым прочным профилированным изделиям. Буква означает несущий профнастил, у которого наибольшая толщина и высота гофры, а дополнительные бороздки придают ему повышенную жесткость. По причине таких характеристик его применяют для создания самых крепких кровельных перекрытий, ограждений, несъемной опалубки, большегрузных контейнеров, цехов, гаражей, ангаров и складов и т.д. (см. : "Как построить гараж из металлопрофиля"). Его часто используют при изготовлении заборов, калиток и ворот, поскольку профнастил маркировка, которого содержит букву Н, конструкциям разного назначения придает долговечность и повышенную прочность.

Сочетание букв НС означает, что покупателю предлагается несущее-стеновой металлопрофиль. Эту марку продукции относят к универсальному типу. Гофра такого профлиста имеет среднюю толщину и высоту. Несущее-стеновые листы можно использовать для перекрытий, кровельных покрытий, отделки стен и много другого.



Буква С свидетельствует о принадлежности профнастила к стеновой категории, что означает применение материала для обшивки стен. Чаще всего под него предварительно укладывают утеплитель. Несмотря на то, что листы имеют небольшую или среднюю толщину и высоту гофры, прочность данного материала позволяет в ряде случаев использовать его для создания кровель.

После букв в маркировке следуют цифры, означающие высоту гофры на листе, выраженную в миллиметрах. Например, на профлисте написано С 8, значит материал относится к стеновому типу, а 8 – это восьмимиллиметровая волна.

Параметры металлопрофиля

Когда потребитель имеет представление, какие бывают параметры профнастила, тогда он сможет легче определиться с выбором необходимой ему продукции, исходя из целей ее использования.

Толщина профлиста составляет минимум 0,4 миллиметра (марки стеновой категории), а максимум - 1,2 миллиметра (у изделий несущего типа).

Листы металлопрофиля несущие с наибольшей толщиной, которые выдерживают повышенную нагрузку, используют для обустройства мощных перекрытий между этажами и в промышленных цехах. Максимальный вес профнастила составляет 24 килограмма на один «квадрат», а высота гофры может достигать 114 миллиметров, поэтому профнастил для перекрытий подходит оптимально. Сопротивляемость нагрузкам усиливают дополнительные ребра и бороздки между волнами.
Нередко для создания прочных и долговечных конструкций профессионалы используют несущий профлист в качестве несъемной опалубки, для чего укладывают арматуру и заливают бетонную смесь. Несмотря на повышенную надежность этого стройматериала, он считается одним из самых легких в плане монтажа. Несущую марку продукции можно задействовать и для других строительных работ. Такой профнастил прямой способен выдержать вес человека и огромную массу снега. Ему не опасны механические воздействия, а полимерное покрытие и оцинковка обеспечивают защиту от температурных перемен и дождевых осадков. Транспортировку, погрузку-разгрузку и монтаж профлиста производят быстро и легко. Читайте также: "Какой металлопрофиль лучше для крыши".


Несущее-стеновые марки профнастила отличаются универсальностью использования. Вес профлиста составляет от 7 до 14,5 килограмма на один «квадрат» площади поверхности материала. Этот показатель - средний для веса, который имеет профнастил - виды которого предлагают сегодня на рынке стройматериалов. Такой же средней является толщина несущее-стенового изделия, составляющая 0,5 – 0,8 миллиметра. Это же касается и высоты волны гофры – более 8 миллиметров. Если не предполагается повышенная нагрузка на поверхность материала, то профлист таких параметров вполне можно использовать для кровли.  Стеновой профнастил – самый легкий из всех видов, поскольку его вес на квадратный метр не превышает 7 килограммов (подробнее: "Вес профнастил 1 м2 и его виды"). Он, как правило, применяется для создания кровли и для обшивки стен. Как свидетельствует на профнастил описание производителей, толщина стеновых листов бывает не менее 0,4 миллиметра, а высота гофры до 8 миллиметров. В том случае, когда площадь покрытия крыши небольшая и имеет крутые скаты, такой кровельный вариант будет оптимальным. Он также станет отличным материалом для постройки ограждений или забора (детальнее: "Размер профлиста для забора"). Данной марки профнастил - текстура у которого имеет достойный внешний вид, нередко используют при строительстве частных домовладений.

Наиболее популярные марки металлопрофиля

Несмотря на огромный ассортимент производимой продукции, есть среди марок профнастила наиболее популярные.

При этом каждый конкретный тип продукции используется для определенных целей:

  • Н-60 – имеет вес 5 - 12 кг/м², толщину профлистов от 0,5 – 0,9 миллиметра, высоту гофры – 6 сантиметров. Применяется для создания несущих конструкций и для кровельных покрытий, часто используется при постройке заборов, ограждений, гаражей;
  • Н-75 – вес листов – 9,2 – 12,0 кг/м², толщина - 0,7 – 1,0 миллиметра, высота волны – 7,5 сантиметра. Относится к универсальным изделиям, задействованным для различных строительных работ. Выполняет не только несущие функции, но и защитные. Такой профнастил используют для кровель и монтажа перекрытий;
  • Н-114 - вес 10,2 – 14,5 кг/м², толщина листов от 0,7 – 1,2 миллиметра, высота волны – 11,4 сантиметра. Для усиления сопротивления нагрузкам имеет дополнительные бороздки, эффектная текстура поверхности профлиста обеспечивает привлекательный внешний вид. Предназначается для создания самых прочных конструкций и для других целей;
  • Н-153 – такую марку профлиста часто называют евростандартом. Вес листов – 10,3 – 21,5 кг/м², толщина - 0,7 – 1,5 миллиметра, высота волны – 15,3 сантиметра. Пользуется популярностью, благодаря возможности устанавливать на покрытиях, шаг обрешетки для которых составляет до 9 метров;
  • Н-158 – подобная марка популярна по причине наличия самой высокой волны – 15,8 сантиметра и возможности применять на покрытиях, обрешетка для которых строится с шагом до 9 метров. Листы имеют максимальную жесткость и прочность. Такая марка профлиста идеальна для создания многих видов конструкций.

 Как выбрать профнастил, подробно на видео:

Специалисты не имеют точного ответа, какой лучше профнастил - виды профиля которого отличаются по высоте волн, поскольку четкого разграничения на плохой материал и хороший не существует. Технология изготовления данной продукции одинакова для всех марок - профилированные листы выполняют из оцинкованной стали и покрывают от внешних воздействий защитным слоем. Недавно на рынке появился профнастил двусторонний и необходимость обшивать заборы с обеих сторон отпала.



Защитное покрытие профлиста

Самым недорогим по стоимости считается покрытие профнастила из цинка, но оно одновременно и самое недолговечное. Более прочный защитный слой делают из соединения алюминия с кремнием (прочтите ещё статью: "Кровельный металлопрофиль - разновидности материала"). Долговечный вариант – покрытие их полиэстера, тем более что оно представлено на рынке в широкой цветовой гамме. Добавление тефлона в полиэстер делает защитный слой прочнее. Надежным являются покрытия из ПВДФ и из смеси ПВХ и разных добавок.

kryshadoma.com

Металлический профиль для гипсокартона: виды, размеры металлопрофиля

Каждый человек, который собирается создать изделие из гипсокартона, задумывается над тем, что ему пригодится для создания каркаса. Конечно, профессионал в этом деле сразу определится, но как же быть новичку? В этой статье описаны советы для мастеров, которые в первый раз работают с гипсокартоном.

Виды металлических профилей

Этот главный материал для конструкции бывает разных видов. Четыре вида нужны для возведения опоры конструкции и созданы из листовой стали.

Применяют для того, чтобы сделать перегородки или облагородить стены, выступая в роли направляющей, на которую необходимо закреплять сами стойки.

Выступает главным материалом для стен и ограждений. Закрепляется внутри направляющего, который находится вокруг пространства для работы. Различается от других тем, что выполнен в форме буквы «С».

Используют для крепления материала на потолке. Закрепляется при помощи специализированного крепления, в отличии от стоечного. У него есть специальные вырезы, которые дают материалу жесткость.

  • Направляющий потолочный

Применяют для того, чтобы сделать каркасы на потолке, является направляющей для всей структуры. Бока профиля имеют ребра жесткости, а посередине материала находятся дырки для крепления дюбелями.

Необходим для того, чтобы смонтировать проход. Выполнен из прочной стали, которая не подвержена гниению.

Используют на боках структуры, чтобы предотвратить ее поломку во время использования. Бока материала также обладают дырочками для того, чтобы в них попала штукатурка или шпатлевка, и профиль надежно закрепился.

Применяют для создания гладкой стены при нанесении штукатурки. Производят из прочной оцинкованной стали, которая не подвержена гниению.

Обычно этот материал производят с использованием потолочного профиля. Есть две разновидности материала, который применяется для необычных кривых структур или колонн. Такой материал очень просто гнется, если это нужно. Металлический профиль размеры имеет следующие: вогнутый обладает длиной в 3 тыс. мм, выпуклый — 6 тыс. мм.

Важно сказать, что профессионалы, которые облагораживают дома, применяют исключительно известные и надежные марки металлического профиля под гипсокартон.

Крепления и другие элементы металлопрофиля для гипсокартона

Также для создания конструкции и ее крепления пригодятся материалы, которые нужны для возведения конструкции.

Существует несколько десятков вспомогательных материалов для гипсокартона. Многие можно увидеть только в каталоге, так как они применяются в очень редких случаях. Крепления, которые пригодятся чаще всего в возведении конструкции из металлического профиля, следующие:

  1. Прямой подвес. Необходим для крепления стоечного и потолочного профиля к стенке или же к верхушке.
  2. Анкерный подвес. Применяется для крепления потолочного элемента. С помощью него можно менять высоту структуры.
  3. Удлинитель. Необходим для крепления металлического профиля в самых разнообразных положениях.
  4. Крепление под названием «краб». Необходимо для крепления различного металлопрофиля накрест с материалами структуры. Обычно используют для соединения потолочного металлопрофиля на одной высоте в обрешетке верхушки.
  5. Крепления для соединения двух уровней. Закрепляет потолочный металлопрофиль вертикально в различных положениях.
  6. Дюбеля с анкерами или шурупы с самонарезающей резьбой. Они соединяют различные элементы в структуре и крепко фиксируют их с главными перекрытиями в доме.

Как не ошибиться с выбором крепления

Перед тем, как покупать металлопрофиль, убедитесь, что материал не мят, оцинкован качественно, без повреждений. А также следует проверить размер изделия, так он может отличаться от необходимого. Важно запомнить, что металлический профиль для гипсокартона не должен быть очень тонким, его допустимая толщина — не меньше 0,55 миллиметра. К тому же необходимо обратить внимание на то, что не весь ассортимент, размещенный на полках магазина или же на рынке, является качественным.

Монтаж металлопрофиля — непростое занятие. Попробуйте сделать каркас, а если возникнут какие-то вопросы, всегда можно обратиться к профессионалам, которые подскажут, как правильно осуществить монтаж каркаса из металлического профиля.

planken.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
