Метрические резьбы. Диаметры стержней и допуски на них под метрическую резьбу М3-М50, выполняемую плашками. Диаметры сверл М1-М10 для высверливания отверстий под метрическую резьбу. Нарезание резьб плашками и метчиками.


ПОЛЕЗНЫЕ ССЫЛКИ:

БОНУСЫ ИНЖЕНЕРАМ!:

МЫ В СОЦ.СЕТЯХ:

Навигация по справочнику TehTab.ru:  главная страница  / / Техническая информация / / Оборудование – стандарты, размеры / / Элементы трубопроводов. Фланцы, резьбы, трубы, фитинги…. / / Резьбы. Метрическая резьба – размеры, таблицы. Дюймовые резьбы – размеры, таблицы. Таблицы соответствия резьб.  / / Метрические резьбы. Диаметры стержней и допуски на них под метрическую резьбу М3-М50, выполняемую плашками. Диаметры сверл М1-М10 для высверливания отверстий под метрическую резьбу. Нарезание резьб плашками и метчиками.

Метрические резьбы. Диаметры стержней и допуски на них под метрическую резьбу М3-М50, выполняемую плашками. Диаметры сверл М1-М10  для высверливания отверстий под метрическую резьбу. Нарезание резьб плашками и метчиками.

  • Наружная резьба: Плашку зажимают в воротке винтами, расположенными по его контуру.
  • На торце стержня, на котором необходимо нарезать резьбу, на заточном станке снимают фаску под углом <60о до диаметра, равного 80% диаметра резьбы. Затем плашку смазывают густым маслом (напр. солидол), животным жиром (салом) или растительным маслом – жидкое моторное масло лучше не использовать, так как оно зачастую портит резьбу.
  • На конец прочно зажатого в тисках стержня с фаской в виде усеченного конуса устанавливают точно в горизонтальной плоскости вороток с плашкой и вращают обеими руками вороток по часовой стрелке (глядя сверху), если резьба правая, с небольшим нажимом на плашку. Иногда рекомендуется плавно вращать вороток по часовой стрелке, иногда – после каждого полуоборота немножко повернуть его обратно, чтобы сломать стружку. Главное хорошо смазать все рабочие лезвия, чтобы резьба не рвалась, а плашка не тупилась.
  • Диаметр стержней под наружную метрическую резьбу следует подбирать по таблице 1.



Таблица 1. Диаметры стержней под метрическую резьбу, выполняемую плашками

Диаметры стержней под метрическую резьбу, выполняемую плашками
Диаметры Допуски на
диаметр стержня
Диаметры
Допуски на
диаметр стержня
резьбы стержня резьбы стержня
Резьба с крупным шагом
3 2,94 -0,06 12 11,88 -0,12
3,5 3,42 -0,08 16 15,88 -0,12
4 3,92 -0,08 18 17,88 -0,12
4,5 4,42 -0,08 20 19,86 -0,14
5 4,92 -0,08 22 21,86 -0,14
6 5,92 -0,08 24 23,86 -0,14
7 6,90 -0,10 27 26,86 -0,14
8 7,90 -0,10 30 29,86 -0,14
9
8,90
-0,10 33 32,83 -0,17
10 9,90 -0,10 36 35,83 -0,17
11 10,88 -0,12 39 38,83 -0,17
Резьба с мелким шагом
4 3,96 -0,08 24 23,93 -0,14
4,5 4,46 -0,08 25 24,93 -0,14
5 4,96 -0,08 26 25,93 -0,14
6 5,96 -0,08 27 26,93 -0,14
7 6,95 -0,10 28 27,93 -0,14
8 7,95 -0,10 30 29,93 -0,14
9 8,95 -0,10 32 31,92 -0,17
10 9,95
-0,10
33 32,92 -0,17
11 10,94 -0,12 35 34,92 -0,17
12 11,94 -0,12 36 35,92 -0,17
14 13,94 -0,12 38 37,92 -0,17
15 14,94 -0,12 39 38,92 -0,17
16 15,94 -0,12
40
39,92 -0,17
17 16,94 -0,12 42 41,92 -0,17
18 17,94 -0,12 45 44,92 -0,17
20 19,93 -0,14 48 47,92 -0,17
22 21,93 -0,14 50 49,92 -0,17



  • Внутренняя резьба: нарезают с помощью метчиков. Метчик – металлорежущий инструмент для нарезания внутренней резьбы в предварительно просверленных отверстиях. Бывают ручные (вращаются при помощи воротка) и станочные, гаечные и инструментальные (маточные и плашечные).При нарезании глубокой резьбы обычно применяют комплект из трех метчиков: первый метчик (обозначение – одна риска) – предварительный, второй (две риски) нарезает резьбу и третий (три риски или без низ) ее калибрует. Гаечные метчики пригодны для нарезания короткой резьбы (как в гайке) и имеют последовательно расположенные режущие кромки; после прохождения всей длины получают полную резьбу.
  • Большое значение имеет правильный выбор диаметров отверстия. Если диаметр больше, чем следует, то внутренняя резьба не будет иметь полного профиля и получится непрочное соединение. При меньшем диаметре отверстия вход метчика в него затруднителен, что ведет к срыву первых витков резьбы или к заклиниванию и поломке метчика. Диаметр отверстия под метрическую резьбу можно приближенно определить, умножив размер резьбы на 0,8 (например, для резьбы М2 сверло должно иметь диаметр 1,6 мм, для М3 – 2,4-2,5 мм и т.д. (см.. таблицу).
  • Необходимо смазать режущую часть метчика  густым маслом (напр. солидол), животным жиром (салом) или растительным маслом – жидкое моторное масло лучше не использовать, так как оно зачастую портит резьбу  – и вставить в отверстие.
  • Затем необходимо внимательно следить за тем, чтобы метчик шел точно по оси отверстия во избежание поломки. После нарезки 4-5 витков, метчик извлекается из отверстия и очищается от стружки. После этого его еще раз смазывают и вновь ввертывают в отверстие, нарезают еще 4-5 витков, продолжая операцию до упора (при глухом отверстии или до выхода метчика (при сквозном отверстии).
  • Затем очищают первый метчик, кладут его на место и берут метчик с двумя рисками, смазывают его, вручную ввертывают его в отверстие и, как только он начнет врезаться в металл, надевают на него вороток. После нарезания каждых 5-6 витков метчик очищают от стружки и смазывают до полного прохода отверстия.
  • Затем очищают второй метчик, кладут его на место, берут последний метчик с тремя рисками, также смазывают жиром, рукой ввертывают в отверстие до зацепления, надевают вороток и осторожно калибруют резьбу. Очистку от стружки и смазывание повторяют, как и ранее.
  • Дюймовыми метчиками резьба нарезается также как и метрическими. Для нарезания резьбы на трубах применяют клуппы, обычно с регулируемыми режущими элементами в диапазоне резьб для труб с внутренним диаметром от 1/4 до 4 дюймов. Резьбы на трубах и стернях большого диаметра лучше нарезать на токарно-винторезных станках.
  • Диаметр верл для высверливания отверстий под метрическую резьбу следует подбирать по таблице 2.



Таблица 2. Диаметры сверл для высверливания отверстий под метрическую резьбу
Диаметры стержней под метрическую резьбу, выполняемую плашками
Наружный диаметр
резьбы, мм
Диаметр сверла (мм) для
Чугуна, бронзы Стали, латуни
1 0,75 0,75
1,2 0,95 0,95
1,6 1,3 1,3
2 1,6 1,6
2,5 2,2 2,2
3 2,5 2,5
3,5 2,9 2,9
4 3,3 3,3
5 4,1 4,2
6 4,9 5
7 5,9 6
8 6,6 6,7
9 7,7 7,7
10 8,3 8,4
↓Поиск на сайте TehTab.ru – Введите свой запрос в форму

tehtab.ru

Отверстия под резьбу размеры Метрические резьбы по ISO и дюймовые резьбы Нарезание резьбы метчиком Резьбофрезерование Резьба Дюйм размер Шаг Диаметр отверстия М


Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

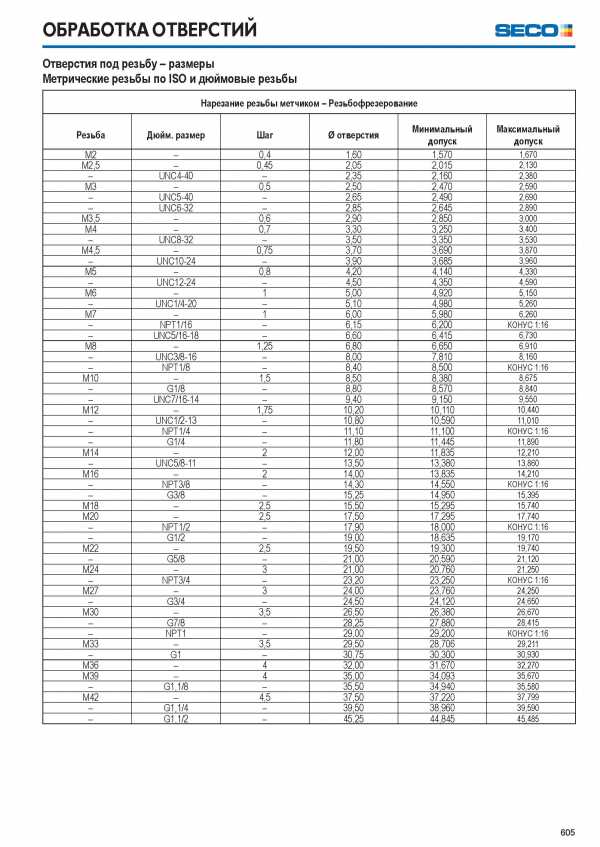

SECO | Каталог SECO 2015 Обработка отверстий (Всего 628 стр.)

606 Каталог SECO 2015 Металлорежущий инструмент для обработки отверстий Стр.605

Отверстия под резьбу размеры Метрические резьбы по ISO и дюймовые резьбы Нарезание резьбы метчиком Резьбофрезерование Резьба Дюйм размер Шаг Диаметр отверстия Минимальный допуск Максимальный допуск М2 04 1.60 1570 1670 М25 045 2.05 2015 2130 UNC4-40 2.35 2160 2380 М3 05 2.50 2470 2590 UNC5-40 2.65 2490 2690 UNC6-32 2.85 2645 2890 М35 06 2.90 2850 3000 М4 07 3.30 3250 3400 UNC8-32 3.50 3350 3530 М45 075 3.70 3690 3870 UNC10-24 3.90 3685 3960 М5 08 4.20 4140 4330 UNC12-24 4.50 4350 4590 Мб 1 5.00 4920 5150 UNC1 4-20 5.10 4980 5260 М7 1 6.00 5980 6260 NPT1 16 6.15 6200 КОНУС 1:16 UNC5 16-18 6.60 6415 6730 М8 125 6.80 6650 6910 UNC3 8-16 8.00 7810 8160 NPT1 8 8.40 8500 КОНУС 1:16 мю 15 8.50 8380 8675 G1 8 8.80 8570 8840 UNC7 16-14 9.40 9150 9550 М12 175 1020 10110 10440 UNC1 2-13 1080 10.590 11010 NPT1 4 1110 11100 КОНУС 1:16 G1 4 1180 11445 11890 М14 2 1200 11835 12210 UNC5 8-11 1350 13.380 13860 М16 2 1400 13.835 14210 NPT3 8 1430 14.550 КОНУС 1:16 G3 8 1525 14.950 15395 М18 25 1550 15.295 15740 М20 25 1750 17.295 17740 NPT1 2 1790 18.000 КОНУС 1:16 G1 2 1900 18.635 19170 М22 25 1950 19.300 19740 G5 8 2100 20.590 21120 М24 3 2100 20.760 21250 NPT3 4 2320 23.250 КОНУС 1:16 М27 3 2400 23.760 24250 G3 4 2450 24.120 24650 мзо 35 2650 26.380 26670 G7 8 2825 27.880 28415 NPT1 2900 29.200 КОНУС 1:16 мзз 35 2950 28.706 29211 G1 3075 30.300 30930 М36 4 3200 31.670 32270 М39 4 3500 34.093 35670 G1.1 8 3550 34.940 35580 М42 45 3750 37.220 37799 G1.1 4 3950 38.960 39590 G1.1 2 45.25 44.845 45485 605 ОБРАБОТКА ОТВЕРСТИЙ
