Трубная цилиндрическая резьба - параметры, особенности, способы нарезки и ГОСТ

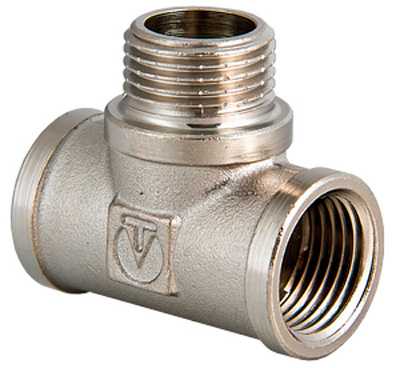

Цилиндрическая трубная резьба – это разъёмное соединение, состоящее из спиралевидных канавок нарезанных внутри и снаружи деталей. Данный тип резьбы применяется для монтажа труб, фитингов, запорной и регулирующей арматуры, а также других элементов конструкции трубопроводов. Резьба имеет треугольное сечение с углом при вершине 55°.

Особенности трубной резьбы

От стандартных метрических резьб, трубная отличается более острой вершиной треугольника (55° против 60°) и слегка закругленными вершинами зубьев. Это обеспечивает максимальную плотность и герметичность трубного соединения, что играет особую роль при монтаже трубопроводов.

Основным параметром резьбы является её наружный диметр, измеряемый в т. н. трубных дюймах (1 дюйм равен 33,24 мм) состоящих из суммы внутреннего диаметра и толщины наружных стенок. Действующими стандартами определены следующие параметры соединения:

  • Наибольший диаметр трубы – 6 дюймов. При больших значениях применяется сварочное соединение.
  • Шаг резьбы состоит из 4-х стандартных типоразмеров. Количество нитей составляет 11, 14, 19 и 29 на стандартный дюйм.
  • Имеется два ряда наружных диаметров. Преимущество при выборе диаметра отдаётся первому ряду.
  • В международном обозначении указывается символ G (Тр. согласно ГОСТ 6357-81), размера и класс точности. При левом исполнении добавляются буквы LH. Также, в конце,  может быть указана длина резьбового соединения.

Данный тип разъёмного соединения изготавливается на заводе способом накатки с учетом толщины стенок и наружного размера изделия. Это позволяет получить максимально прочное и герметичное соединение. При этом в отличие от метрических резьб, наличие у каждого из стандартных диаметров своего шага повышает надежность стыковки.

Параметры соединения

Минимальный диаметр трубной резьбы составляет 1/16" что соответствует 7,72 мм, максимальный - 6" или 163,8 мм. Всего существует 16 типоразмеров, в зависимости от наружного диаметра соединения который измеряется по верхним гребням. Внутренний диаметр определяется по нижним точкам в противолежащих концах гребня.

Ещё одной ведущей характеристикой является шаг нарезки, который определяется дистанцией между соседними вершинами резьбы или впадинами. Шаг является одинаковым на любом отрезке соединения и измеряется количеством витков на один технический дюйм равный 25,4 мм. Данная характеристика также зависит от высоты профиля и равна половины разницы между внутренним и наружным диаметром.

Способы нарезки и методы контроля

Нарезка трубной резьбы может осуществляться вручную с помощью плашек и метчиков, а также на токарно-винторезных и специальных резьбонакатных станках. Способ ручной нарезки ничем не отличается от подготовки метрических резьб – на зафиксированную трубу одевается плашка с воротком и осуществляется вращение по часовой стрелке. Для качественной нарезки необходимо использование смазочных материалов и чередование нескольких рабочих вращений с обратным движением для удаления стружки. Аналогично производится и нарезка метчиком.

Для серийного производства используется механический способ на токарных станках полуавтоматах и ЧПУ. Нарезка осуществляется специальными резцами или с помощью плашек. При заводском производстве труб с готовыми резьбовыми соединениями применяется метод горячей или холодной накатки специальными роликами. Для определения параметра резьбы применяются калибры или плоские шаблоны.

ГОСТ

Параметры цилиндрической трубной резьбы определяет ГОСТ 6357-81. Он основан на стандарте мелкой резьбы Уитворта и совместим с европейским стандартом BSP.

mekkain.ru

ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая»

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭ

files.stroyinf.ru

Трубная резьба: коническая и цилиндрическая

Для монтажа системы водоснабжения или отопления большое значение имеет качество резьбы. В быту наиболее часто используется дюймовая трубная резьба, размеры диаметра которой выражаются в дюймах (25,4 мм – 1дюйм).

Что такое трубная резьба

Резьба – это винтовая канавка с постоянным сечением, выполненная или на наружной поверхности (наружная резьба), или на внутренней поверхности (внутренняя резьба). Наноситься она может на поверхность цилиндрической и конической формы, для соединения деталей, также используется для преобразования вращательного движения в поступательное движение или наоборот.

Резьба может быть образована одной (однозаходная) или несколькими (многозаходные) винтовыми линиями. Резьба имеет разные направления, различают резьбу правую и левую.

Нарезается резьба ручным способом или механическим. Но выполняя нарезание резьбы плашкой ручным способом, невозможно добиться высокого качества. Удобнее и эффективнее использовать для этой работы токарный станок.

В нашей стране успешно используется и дюймовая и метрическая резьба. Диаметр трубной резьбы метрического типа выражаются в миллиметрах. Резьба трубная дюймовая от метрической отличается своими характерными особенностями:

  • более острые гребни-впадины;
  • нитки резьбы имеют слегка закругленные вершины.

Для трубной резьбы существует довольно непривычная единица измерения, называемая «трубный дюйм», равный 33,249 мм. Получили трубный дюйм путем прибавления к внутреннему диаметру трубы, толщины обеих стенок. В соответствии с этим однодюймовый диаметр трубы равен 33,249 мм, а диаметр трубы полудюймовой составляет 21,25 мм.

Цилиндрическая и коническая трубная резьба

Цилиндрическая трубная резьба (Витворда, BSW) используется в цилиндрических соединениях. По своей конфигурации ее профиль имеет форму треугольника равнобедренного (при вершине угол равен 55 градусов). Резьба трубная цилиндрическая, размеры которой выражаются в дюймах и описаны в ГОСТе 6357-81 , условно обозначается индексом G. Например, возьмем резьбу G11/2–А, ее параметры будут следующие:

  • G- цилиндрический тип резьбы
  • 11/2- проход в дюймах
  • А – класс точности

Резьба трубная конического типа (международное обозначение BSPT) употребляется реже, чем цилиндрическая. Используется она для конического соединения труб разного диаметра. Возможно ее использование, если соединяется цилиндрическая резьба внутренняя с частью трубы с конической резьбой.

Трубную коническую резьбу применяют в соединениях, где необходима повышенная герметичность (в трубах с большим давлением жидкости, газа). Профиль резьбы имеет закругленные вершины и впадины, его угол — 55°. При резьбовом соединении конического типа необходимо использовать герметик, чтобы обеспечить достаточную плотность и изоляцию соединения.

Коническая резьба может обозначаться такими индексами

  • R – наружная,
  • Rc – внутренняя,
  • LH – левая.

Конические и цилиндрические типы резьбы употребляются наиболее часто, кроме них есть и другие разновидности, которые используются намного реже.

phoenix-master.com

Трубная цилиндрическая резьба

(ГОСТ 6357-81 (СТ СЭВ 1157-78))



Профиль трубной резьбы представляет собой равнобедренный треугольник с углом при вершине 55°(см. табл.1).Профиль и размеры резьбы приведены в ГОСТ 6357-81.Вершины треугольника скруглены на 1/6 высоты. Выступы и впадины на трубе и муфте одинаковы по форме и размерам, чем достигается непроницаемость резьбовых соединений для газов и жидкостей.

Трубная цилиндрическая резьба применяется обычно в таких соединениях, от которых требуется не столько прочность, сколько герметичность соединения: в трубопроводах, в водо-паропроводной и газовой арматуре, резьбовых пробках и т.д..

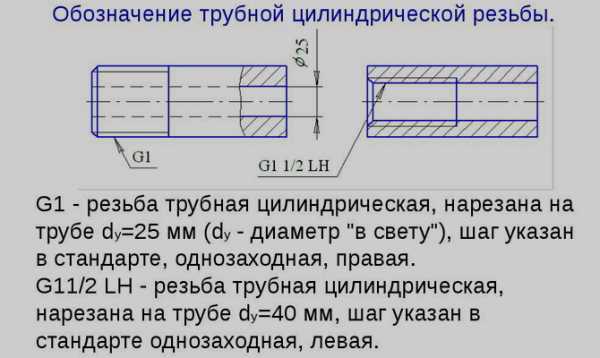

Условное обозначение трубной цилиндрической резьбы складывается из буквы G – показателя профиля и обозначения размера резьбы в дюймах. Дюйм (") – английская мера длины: 1" = 25,4 мм. Размер в дюймах, входящий в условное обозначение трубной резьбы, относится не к параметрам самой резьбы, а приближенно равен внутреннему диаметру (условному проходу) трубы, на которой нарезана резьба, и является чисто условным. Поэтому все параметры трубной цилиндрической резьбы находят по ее условному обозначению в соответствующем стандарте.

Например: G ½ соответствует условному обозначению трубной цилиндрической резьбы размером ½ дюйма. По ГОСТ 6357-81 (выдержки из этого стандарта приведены в прил.10) определяем наружный диаметр d = 20,955 мм, внутренний диаметр d

1 = 18,631 мм и число ниток на 1" – 14 н. Таким образом, по условному обозначению резьбы можно определить все ее параметры в соответствующем стандарте.

Для трубной резьбы существует два класса точности: А и В. Пример полного обозначения: G 1 ½ - А, илиG ¾ - В.

Шаги трубной резьбы выражаются неудобными дробными числами, поэтому в трубной резьбе шаги не измеряют, а считают число ниток на 1 дюйм, т.е. количество витков резьбы, помещающихся на длине 25,4 мм, образующей цилиндра. Количество ниток на 1 дюйм у трубной резьбы всегда выражается целым числом.

Несоответствие обозначенной резьбы наружному диаметру её заставляет обозначение резьбы наносить на полке линии - выноски (см. табл.1). Стрелка линии-выноски должна упираться в основную линию изображения резьбы.



Трубная коническая резьба

(ГОСТ 6211-81 (СТ СЭВ 1159-78))



Профиль трубной конической резьбы соответствует закругленному профилю трубной цилиндрической резьбы (см. табл.1) - это равнобедренный

треугольник с углом при вершине 55º.Поэтому при одних и тех же параметрах двух резьбвозможно соединение трубы с наружной трубной конической резьбойи муфтой, имеющейтрубную цилиндрическую резьбу (рис. 6). При этом обеспечивается еще большая плотность соединения.

Конусность трубной конической резьбы равна 1:16. Для конической резьбы существует понятие «основная плоскость». Основная плоскость есть заданное сечение, в котором диаметры конической резьбы точно равны диаметрам цилиндрической трубной резьбы того же условного обозначения. Для муфты основная плоскость совпадает с торцом, а для трубы находится на расстоянии Ɩ2 от торца (рис. 6). Величина Ɩ2 предусмотрена в ГОСТ 6211-81.

Конические резьбы за счет заклинивания витков резьбы обеспечивают большую плотность соединения, чем цилиндрические, поэтому находят применение при больших давлениях жидкости и газа.

Условное обозначение трубной конической резьбы:

а) на стержне- R ¾;

б)в отверстии – Rc ¾;

в) в соединении - ¾.

Буквенные обозначения соответствуют профилю трубной конической резьбы,

¾ - соответствует размерам трубной цилиндрической резьбы с диаметрами, равными диаметрам конической резьбы в основной плоскости.







Рис. 6. Соединение деталей с конической резьбой



Кроме рассмотренных выше, на практике встречаются и другие крепежные резьбы:



1. Дюймовая резьба с углом профиля 55º (ОСТ НКТП 1260). Она встречается на старом и импортном оборудовании.

2. Коническая дюймовая резьба с углом профиля 60° (ГОСТ 6111-69). Применение такое же, как и у трубнойконической.

3. Резьба коническая вентилей и горловин баллонов для газов, ГОСТ 9909-81

(СТ СЭВ 2056-79).

4. Резьба круглая для санитарно-технической арматуры,ГОСТ 13536-68

5. Резьба круглая для цоколей и патронов электрических ламп, ГОСТ 6042-83

(СТ СЭВ 3151-81).



Стандартные ходовые резьбы



4.4. Резьба трапецеидальная однозаходная по ГОСТ 24737-81 (СТ СЭВ 838-78)

имногозаходнаяпо ГОСТ 24739-81 (СТ СЭВ 185-79)

Профиль резьбы - равнобокая трапеция с углом 30° (см. табл.1), - по ГОСТ 9484-81 (СТ СЭВ 146-78). Наружные диаметры, шаги и внутренние диаметры – согласно ГОСТ 24737-81 приведены в приложении 6. .

В условное обозначение однозаходной резьбы входят буквы Tr – показатель профиля, численное значение наружного диаметра и шаг резьбы.

Например: Tr 40×6 - соответствует условному обозначению трапецеидальной резьбы с наружным диаметром 40 мм, шагом – 6 мм, однозаходной, правого направления навивки.

Условное обозначение аналогичной левой резьбы: Tr 40×6 – LH.

В условном обозначении многозаходной резьбы после наружного диаметра указывается значение хода, а в скобках - букваpсо значением шага.

Пример условного обозначения трехзаходной трапецеидальной резьбы:

Tr 40×18(р6), у которой 40 мм – наружный диаметр резьбы, 18 мм – ход резьбы, 6 мм - шаг резьбы.



4.5.Резьба упорная по ГОСТ 10177-82 (СТ СЭВ1781-79)



Профиль резьбы – неравнобокая трапеция (см. табл. 1).Наружные диаметры, шаги и внутренние диаметры – согласно стандарту приведены в приложении 6.

Упорная резьба применяется в тех случаях, когда винт должен передавать усилия в одном направлении, например в тисках, домкратах, прессах и т.д.

В условное обозначение упорной однозаходной резьбы входит буква S – показатель профиля, численное зна­чение наружного диаметра, шаг, например, упорная резьба с наружным диаметром 80 мм и шагом 16 мм условно обозначается: S80×16.

Условное обозначение двухзаходной упорной резьбы с наружным диаметром 60 мм, шагом 12 мм и ходом 24 мм, левой: S60×24(р12)-LH.



Специальные резьбы



Назначение и форма профиля специальной резьбы совпадает со стандартной. Но поскольку один из параметров ее (характеристик) – либо диаметр, либо шаг или число ниток на 1"не соответствует стандартному, то в условное обозначение специальной резьбы входят эти нестандартные параметры. Например, резьба с метрическим профилем, наружным диаметром 20 мм и шагом 3 мм (см. прил. 9) будет обозначаться: Сп. М 20×3.

Пример обозначения резьбы со стандартным профилем трубной резьбы, внутренним диаметром 18,6 мм и 19 ниток на 1" (см. прил. 10): Сп. G ½ ×19 н.

Пример обозначения резьбы со стандартным профилем равнобокой трапеции, наружным диаметром 22 мм, шагом 4 мм, однозаходной, левой (см. прил. 9):

Сп. Tr 22×4 – LH.

Нестандартные резьбы



На машиностроительных деталях может быть выполнена резьба, профиль которой отличается от профиля стандартной резьбы. Для такой резьбы, соответственно, не существует стандартов и на ее параметры. Для нестандартной резьбы не существует условных обозначений.

Так, на практике часто применяют резьбус нестандартным прямоугольным профилем.На чертеже обязательно вычерчивается фрагмент профиля нестан­дартной резьбы и указываются все ее размеры. Для многозаходной и левой резьбы даются соответствующие надписи (см.табл. 1).

5.УСЛОВНОЕ ИЗОБРАЖЕНИЕ РЕЗЬБЫ НА ЧЕРТЕЖАХ



Независимо от профиля, резьба на чертеже изображается условно согласно стандарту 2.311-68 двумя линиями: сплошной основной и сплошной тонкой. Одна линия соответствует наружному диаметру резьбы, другая – внутреннему диаметру.

Существует определенная логика условного изображения резьбы: контур поверхности, на которой нарезается резьба, до появления резьбы изображается сплошной основной линией, а линия, соответствующая второму диаметру резьбы, появившемуся после ее нарезания, проводится сплошной тонкой и размыкается на ¼ окружности при изображении резьбы в плоскости, перпендикулярной оси вращения поверхности с резьбой.






infopedia.su

Резьба трубная дюймовая размеры — studvesna73.ru

размеры сечений резьб и их предельные отклонения

Трубная цилиндрическая резьба применяется главным образом для соединений труб, арматуры трубопроводов и фитингов. Эта резьба охватывает диаметры от 1/16 до 6″ при числе ниток на 1″ от 28 до 11.

Номинальный диаметр трубной резьбы условно отнесён к внутреннему диаметру трубы. По соотношению шагов и диаметров трубная резьба представляет собой измельчённую дюймовую резьбу по ОСТ 1260. Поэтому трубная резьба в своё время, до стандартизации мелких метрических резьб, применялась не только для трубных соединений, но и для крепёжных деталей, когда появлялась надобность в выполнении резьбы со сравнительно мелким шагом, при больших диаметрах. Трубная резьба является общеевропейским стандартом для труб и трубных соединений.

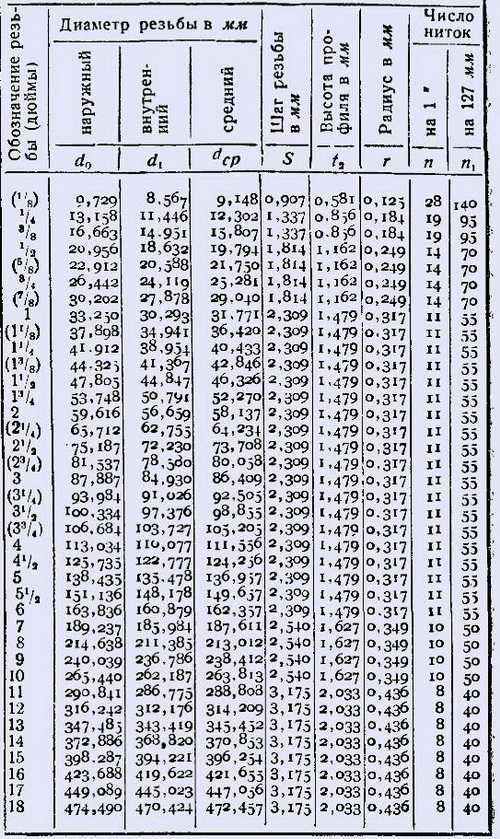

РАЗМЕРЫ ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБЫ
( ГОСТ 6357-81 )

Стандарт распространяется на трубную цилиндрическую резьбу, применяемую в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81.

Допуски (по ГОСТ 6357-81) среднего диаметра резьбы устанавливают двух классов точности — А и В. Допуски среднего диаметра резьбы являются суммарными. Допуски диаметров d1 и D не устанавливаются.

Число шагов z на длине 25,4 мм

Условное обозначение для левой резьбы дополняется буквами LH.

Примеры условного обозначения резьбы класса точности A:

G 1 1/2-А
левой резьбы класса точности В:

Длина свинчивания N в обозначении резьбы не указывается.
Длина свинчивания L указывается в миллиметрах.

Посадка обозначается дробью: в числителе которой указывают обозначение класса точности внутренней резьбы, а в знаменателе — обозначение класса точности наружной резьбы.

G 1 1/2-A/A; G 1 1/2 LH-A/B

Соединение внутренней трубной цилиндрической резьбы класса точности А по настоящему стандарту с наружной трубной конической резьбой по ГОСТ 6211-81 обозначается следующим образом:

P.S. В свое время профиль трубной цилиндрической резьбы (по ОСТ 266) распространялся на диаметры до 18″ при числе ниток на 1″ от 28 до 8.

— отверстия под нарезание резьбы
ГОСТ 3469-91 — Микроскопы. Резьба для объективов. Размеры
ГОСТ 4608-81 — Резьба метрическая. Посадки с натягом
ГОСТ 5359-77 — Резьба окулярная для оптических приборов. Профиль и размеры
ГОСТ 6042-83 — Резьба Эдисона круглая. Профили, размеры и предельные размеры
ГОСТ 6111-52 — Резьба коническая д

studvesna73.ru

Размеры трубной резьбы таблица — studvesna73.ru

размеры сечений резьб и их предельные отклонения

Трубная цилиндрическая резьба применяется главным образом для соединений труб, арматуры трубопроводов и фитингов. Эта резьба охватывает диаметры от 1/16 до 6″ при числе ниток на 1″ от 28 до 11.

Номинальный диаметр трубной резьбы условно отнесён к внутреннему диаметру трубы. По соотношению шагов и диаметров трубная резьба представляет собой измельчённую дюймовую резьбу по ОСТ 1260. Поэтому трубная резьба в своё время, до стандартизации мелких метрических резьб, применялась не только для трубных соединений, но и для крепёжных деталей, когда появлялась надобность в выполнении резьбы со сравнительно мелким шагом, при больших диаметрах. Трубная резьба является общеевропейским стандартом для труб и трубных соединений.

РАЗМЕРЫ ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБЫ
( ГОСТ 6357-81 )

Стандарт распространяется на трубную цилиндрическую резьбу, применяемую в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81.

Допуски (по ГОСТ 6357-81) среднего диаметра резьбы устанавливают двух классов точности — А и В. Допуски среднего диаметра резьбы являются суммарными. Допуски диаметров d1 и D не устанавливаются.

Число шагов z на длине 25,4 мм

Условное обозначение для левой резьбы дополняется буквами LH.

Примеры условного обозначения резьбы класса точности A:

G 1 1/2-А
левой резьбы класса точности В:

Длина свинчивания N в обозначении резьбы не указывается.
Длина свинчивания L указывается в миллиметрах.

Посадка обозначается дробью: в числителе которой указывают обозначение класса точности внутренней резьбы, а в знаменателе — обозначение класса точности наружной резьбы.

G 1 1/2-A/A; G 1 1/2 LH-A/B

Соединение внутренней трубной цилиндрической резьбы класса точности А по настоящему стандарту с наружной трубной конической резьбой по ГОСТ 6211-81 обозначается следующим образом:

P.S. В свое время профиль трубной цилиндрической резьбы (по ОСТ 266) распространялся на диаметры до 18″ при числе ниток на 1″ от 28 до 8.

studvesna73.ru

ГОСТ 21347-75 Стержни под нарезание трубной цилиндрической резьбы. Диаметры, ГОСТ от 12 декабря 1975 года №21347-75


ГОСТ 21347-75

Группа Г13



Дата введения 1977-01-01



Постановлением Государственного комитета стандартов Совета Министров СССР от 12 декабря 1975 г. N 3874 срок введения установлен с 01.01.77

ВЗАМЕН МН 5600-64

ПЕРЕИЗДАНИЕ. Декабрь 1990 г.

1. Настоящий стандарт устанавливает диаметры стержней под нарезание трубной цилиндрической резьбы по ГОСТ 6357-81, изготовляемых из сталей по ГОСТ 380-88*, ГОСТ 4543-71, ГОСТ 1050-88, ГОСТ 19281-89 и ГОСТ 5632-72 (кроме сплавов на никелевой основе) и меди по ГОСТ 859-78*.
_______________
* На территории Российской Федерации действует ГОСТ 380-2005;
** На территории Российской Федерации действует ГОСТ 859-2001. - Примечание изготовителя базы данных.

2. Диаметры стержней и предельные отклонения должны соответствовать указанным в таблице.

Размеры, мм

Номинальный размер резьбы, дюймы

Число ниток
на 1

Шаг

Диаметр стержня под резьбу

Номин.

Пред. откл. для классов точности

А

В

1/8

28

0,907

9,67

-0,21

-0,32

1/4

19

1,337

13,10

-0,23

-0,35

3/8

16,61

1/2

14

1,814

20,90

-0,24

-0,38

5/8

22,86

3/4

26,39

7/8

30,15

1

11

2,309

33,19

-0,28

-0,46

1 1/8

37,84

1 1/4

41,86

1 3/8

44,27

1 1/2

47,75

1 3/4

53,69

2

59,56

2 1/4

65,66

-0,32

-0,53

2 1/2

75,13

2 3/4

81,48

3

87,83

3 1/4

93,93

3 1/2

100,28

3 3/4

106,63

4

112,98

4 1/2

125,68

5

138,38

5 1/2

151,08

6

163,78

3. Допускается под нарезание трубной цилиндрической резьбы применять стержни других диаметров, полученных на основании экспериментальных данных.



Электронный текст документа
подготовлен ЗАО "Кодекс" и сверен по:
официальное издание
М.: Издательство стандартов, 1991

docs.cntd.ru
