В этой статье мы изучим применяющиеся в сточных системах жилых и производственных зданий канализационные трубы — размеры и виды материалов, из которых они изготавливаются. Кроме того, мы постараемся дать читателю рекомендации по применению разных типов канализации в зависимости от условий ее работы.

Список типоразмеров полиэтиленовых труб, производящихся на Украине под брендом Корсис.

Материалы

Прежде всего, уточним: размеры канализационные трубы имеют в зависимости от своего назначения. К которому, само собой, привязан и выбор материала. Раз так — начнем с краткого обзора возможных вариантов.

Перечень

Итак, из чего может изготавливаться канализация?

• Чугун. Традиционный материал выгодно отличается от стали дешевизной и коррозионной устойчивостью. Его ахиллесова пята — хрупкость: удары и серьезные нагрузки на изгиб могут привести к разрушению участка сточной системы. (См. также статью Устройство канализации: особенности.)

Кроме того: чтобы компенсировать хрупкость чугуна, канализация делается толстостенной, что увеличивает и без того немаленький вес.

• Железобетон в пересчете на килограмм веса обойдется, понятно, еще дешевле; однако и этот материал непомерно тяжел и боится ударов. Размеры трубы канализационные из железобетона обычно имеют весьма значительные: стенки приходится делать настолько толстыми, что при внешнем диаметре, к примеру, 110 мм просвет будет не больше спичечного коробка.
• Поливинилхлорид куда легче; он дешев и обладает достаточной жесткостью, которая, увы, сочетается с невысокой термостойкостью.
• У полипропилена набор свойств диаметрально противоположен: несмотря на твердость пластика, кольцевая жесткость невысока; а вот температуры до 95С он переносит без каких-либо проблем.

Немецкие полипропиленовые изделия Остендорф поставляются с нанесенной сантиметровой линейкой, что сильно упрощает разметку.

• Наконец, эластичный полиэтилен обладает великолепной гибкостью при крайне невысокой рабочей температуре. Пластичность не ограничивает максимальный диаметр, с которым производятся трубы канализационные — размеры могут быть весьма значительными. Недостаток кольцевой жесткости компенсируется большой толщиной стенок или гофрированием.

Применение

Области применения материалов вполне предсказуемо вытекают из их ключевых особенностей.

• Размеры чугунных канализационных труб позволяют использовать их во внутренних канализационных системах зданий; однако сочетание большой массы, высокой стоимости и трудностей монтажа с ручной чеканкой соединений в большинстве случаев заставляют покупателей предпочесть им пластик .
  Единственное место, где чугун однозначно полезен — внешняя канализация, проложенная под оживленной грунтовой дорогой.

• Солидные размеры труб канализационных из железобетона ограничивают их использование сетями ливневой канализации и коллекторами.

Железобетонные изделия этого типа часто поставляются с резиновыми уплотняющими кольцами.

• Размеры канализационных ПВХ труб не препятствуют их использованию внутри зданий; однако не всегда это целесообразно — ограничение рабочей температуры скромным значением в 60 градусов заставляет опасаться за целостность сточной системы. Напомним: температура горячей воды зимой может достигать 95С, да и стоки современных стиральных машин часто имеют ту же температуру.
• Полипропилен, напротив, применяется именно для монтажа внутренней канализации
  . Там его устойчивость к высокой температуре более чем востребована. Поскольку канализационные трубы ПВХ размеры имеют те же, что и полипропиленовые, на разных участках одной канализационной системы могут применяться разные пластики.

Термостойкость полипропилена востребована, прежде всего, во внутренних канализационных системах.

• С полиэтиленом ситуация та же: размеры канализационных труб ПВХ идентичны характерным для этого материала. Однако использовать пластик с ограничением рабочей температуры в 40 градусов во внутренних сетях стоит с еще большей оглядкой. А вот в качестве материала для наружных сетей, участков между колодцами и коллекторов полиэтилен востребован.

Диаметры

У чугунной трубы для канализации размеры определяются ГОСТ 6942.3-80. Список сортамента невелик и состоит всего из трех позиций: 50, 100 и 150 миллиметров. Длина может варьироваться от 750 до 2200 мм. (См. также статью Виды труб: особенности.)

Минимальный диаметр железобетонной канализации — 400 мм, максимальный — 2400 мм.

Обратите внимание: 2,4 метра — предел сечения промышленно производимых изделий, но вовсе не максимальный диаметр коллектора.
Когда необходима большая пропускная способность, железобетонный монолит необходимых габаритов заливается на месте.

Трубы ПВХ канализационные размеры имеют, согласно ГОСТ 28117-89, вплоть до 630 миллиметров; однако не стоит забывать, что стандарт содержит сортамент не только для канализации. Его полное название — «трубы из непластифицированного поливинилхлорида». На практике в продаже легко встретить изделия диаметром от 40 до 315 мм.

Как уже упоминалось, полипропиленовая канализация зачастую имеет такие же, как и трубы канализационные ПВХ размеры. Они регламентируются ТУ 4926-002-88742502-00, предусматривающим… три типоразмера — 50, 110 и 150 миллиметров.

Что с полиэтиленом? Согласно ГОСТ 22689.2-89, изобилие типоразмеров нас не ждет и здесь: предусмотрены диаметры 40, 50, 90 и 110 мм. Откуда же тогда в продаже берутся гофрированные изделия больших диаметров? Они производятся по техусловиям и могут достигать сечения 1200 миллиметров.

Гофрированный полиэтилен большого сечения используется для прокладки коллекторов сточной и ливневой канализации.

Заключение

В практике частного домостроения, которое интересно большинству читателей, применяемая чаще всего труба ПВХ канализационная — размеры имеет в совсем небольшом диапазоне.

Для всех сантехприборов, кроме унитазов, используется сечение 50 мм; унитазы и выпуски на колодец или септик прокладываются 110-ю миллиметрами. В видео в этой статье вы сможете найти исчерпывающую информацию по этой теме. Успехов!

Добавить в избранное Версия для печати

Поделитесь:

Статьи по теме

Все материалы по теме

Размеры канализационных труб + ДЛИННА + толщина ММ. Для внутренней и внешней канализации.

Сегодня мы поговорим про “Размеры канализационных труб” для устройства внутренней и внешней канализации. Из материала Вы узнаете:

 – Какова ДЛИНА канализационных труб;
 – Толщина в ММ.

Раскроем другие аспекты канализационных труб доселе неизвестные обывателю.

При монтаже систем центрального отведения канализационных стоков применяют всего ТРИ вида труб — ЭТО пластиковые, металлические и чугунные (2 последних уже всё больше демонтируют). Технические характеристики труб: стандарт, размер, толщину, диаметр внешней и внутренней окружности регулирует ТУ 2248-022-23208482-02 именно благодаря ему мы с лёгкостью можем подсоединить пластиковую трубу к чугунной или металлической и наоборот.

Какими бывают трубы для канализации:

Канализационные трубы выпускают одного вида – ПЛАСТИКОВЫЕ. НО трёх разновидностей:

ПВХ — поливинилхлорид;
ПП — полипропилен;
ПЭТ — полиэтилен.

Металлические и чугунные канализационные трубы практически нигде не найти, они используются в службах ЖКХ, так как ещё остались запасы с тех времён.

Достоинства пластиковых труб:

ПЛАСТИКОВЫЕ ТРУБЫ устойчивы к разным химическим веществам: – кислотная среда; – щелочи; – растворители.   БЛАГОДАРЯ ГЛАДКОЙ ВНУТРЕННЕЙ ПОВЕРХНОСТИ – налёт на трубах практически не образовывается. ПРОЧНОСТЬ — пластиковые трубы достаточно прочные для того что бы из них собирать как внутреннюю канализацию, так и внешнюю. Ходят слухи что их можно закапывать на 15-ти метровую глубину.  ЛЁГКИЕ и ПРОСТОТА ПРИ СБОРКЕ — лёгкость в работе, простота сборки и обслуживании всегда была в почте у мастеров! Вес одного метра 110-й канализационной трубы применяемой для устройства внутренней канализации составляет 1,5 кг.

Размеры пластиковых труб:

Про размеры чугунных, металлических труб разговаривать нет смысла а вот про ПВХ с удовольствием поговорим, в связи с тем что ЧТ, МТ трубы канули в “Лету дней”.

Согласно строительных норм (ГОСТ Р 51613 — 2000 и ВСН 48 — 96.), безнапорные канализационные трубы ПВХ имеют три размера:

ДИАМЕТР  — от 50 мм, до 315 мм.;

ТОЛЩИНА СТЕНКИ — 3,2 мм;

ДЛИНА от 0,5, до 8 м.

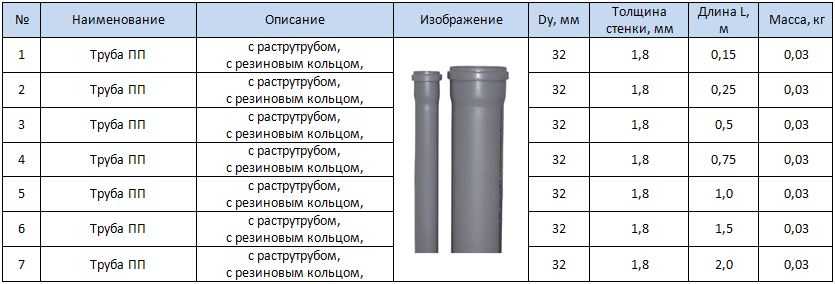

и 13 типоразмеров:

Трубы диаметром 100 и 110 мм. – самые востребованные трубы у населения это канализационные трубы применяемые для внутренних канализационных стояков и отвода из дома канализационных стоков в сливную яму или септик.

Трубы диаметром 75 мм– применяют как отводы стоков из ванн и душевых кабин.

ПВХ трубы диаметром 200 и 300 мм. – используют при устройстве промышленных канализаций.

Размеры канализационные трубы ПЭТ:

Полиэтиленовая труба выпускается согласно ГОСТ 22689.2-89 и насчитывает 4 размера диаметра:

— 40 мм.;

— 50 мм.;

— 90 мм.;

— 110 мм.

Полиэтиленовые трубы предназначенные для использования при низком давлении (канализационная), имеют толщину стенок 3 мм.

Размеры полипропиленовых труб:

ПОЛИПРОПИЛЕНОВАЯ канализационная труба предназначенная для внутренней укладки изготавливается по ТУ 4926-002-88742502-00.

Данное техническое условие предполагает внешний диаметр:

– 50;
– 100;
– 150 мм;

ТОЛЩИНА СТЕНОК ПОЛИПРОПИЛЕНОВОЙ ТРУБЫ СОСТАВЛЯЕТ:

3 – 5 мм

в зависимости от диаметра!!!

Именно этот вид труб, серого, тёмно-синего цвета Мы и устанавливаем в домах и квартирах при замене канализационного стояка!!!

В ТЕМУ: – ЗАКАЗАТЬ ЗАМЕНУ КАНАЛИЗАЦИОННОГО СТОЯКА В ДОНЕЦКЕ+МАКЕЕВКЕ см. тут ЖМИ*

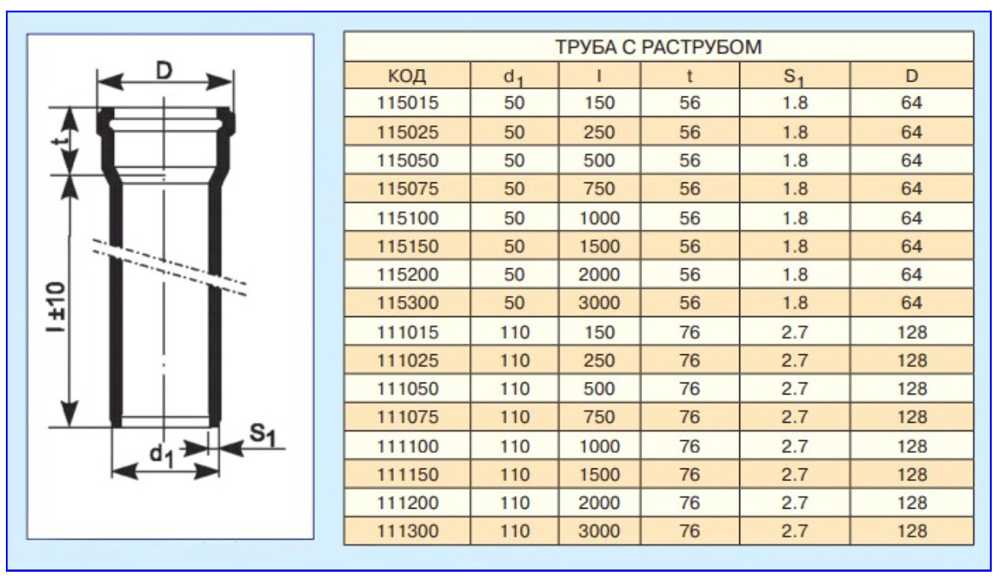

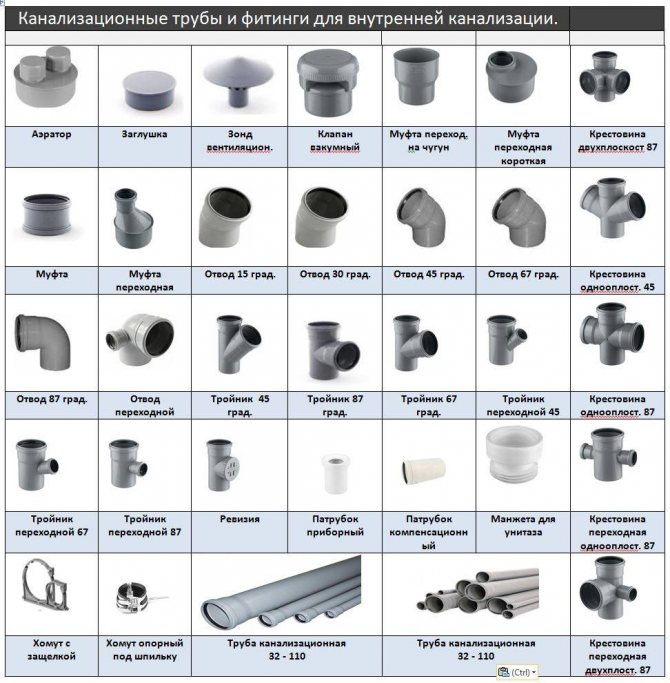

Рекомендуемые ХАРАКТЕРИСТИКИ-ПАРАМЕТРЫ канализационных труб для внутренних работ- СМОТРИМ:

Рекомендуемые ХАРАКТЕРИСТИКИ-ПАРАМЕТРЫ канализационных труб для внутренних работ- СМОТРИМ:
Внешний диаметр DN(мм)	Внутренний диаметр РАСТРУБ DN(мм)	Толщина стенки			Длинна раструба		Длинна свободного конца
		е (мм)	e2 min (мм)	e3 min (мм)	A min (мм)	E max (мм)	L min (мм)
32	32.3	1.8	1.6	1.0	24	18	42
40	40. 3	1.8	1.6	1.0	26	18	44
50	50.3	1.8	1.6	1.0	28	18	46
75	75.4	1.9	1.7	1.1	33	18	51
110	110.4	2.7	2.4	1.5	36	22	58
ТАБЛИЦА ВЫШЕ показывает какие характеристики имеют канализационные трубы которые продают в строительных магазинах, гипермаркетов ДНР: Донецк, Макеевка, Енакиево, Горловка и т.д. Других параметров канализационные трубы, к сожалению, НЕ ЗАВОЗЯТ в связи с тем что трубы имеющие толщину стенок хотя бы 5 мм, на порядок выше по цене.

Размеры канализационных труб применяемых под САНТЕХНИЧЕСКИЕ ПРИБОРЫ в доме или квартире (для внутренней канализации):

Сантехнический прибор	Внутренний диаметр (мм)
Унитаз	110
Стояк
Отводы	40 — 50
Стиральная и посудомоечная машинка	65 — 75
Комбинированный слив	50
Канализационная разводка	50
Ванна, душевая кабинка, мойка	40 — 50
Раковина, биде	25

Размеры труб для внешней канализации:

Ниже приведена таблица распространённых типоразмеров канализационных труб для монтажа внешней канализации, от дома, допустим, в септик или к центральной канализации.

Подключённые приборы к канализации	Диаметр (мм)
Наружный трубопровод (при стандартном наборе подключенных бытовых приборов: стиральная машина, ванная, 2 мойки, туалет, посудомоечная машина)	110-160
Наружный трубопровод (в случае подключения небольшой сауны с малым бассейном 3*3м и всех бытовых приборов изложенных выше)	150-200
Если подсоединен бассейн, сауна (и все бытовые приборы изложенные выше)	200 -300

---

*Статья “Размеры канализационных труб” подготовлена администрацией портала Строительство от А, до Я. Енакиево-Донецк*.

Таблица размеров и размеров медных трубок

(Ваша корзина пуста)

Задайте вопрос

Выберите механические или надувные заглушки для труб на основе приведенного ниже внутреннего диаметра трубки и давления, которое необходимо заблокировать Номинальный размер трубы в дюймах О. Д. ИДЕНТИФИКАТОР. Толщина стен Тип К* L** М*** ДВВ**** К л М DWV 1/4 0,375 0,305 0,315 – – 0,035 0,030 – – 3/8 0,500 0,402 0,430 0,450 – 0,049 0,035 0,025 – 1/2 0,625 0,527 0,545 0,569 – 0,049 0,040 0,028 – 5/8 0,750 0,652 0,666 – – 0,049 0,042 – – 3/4 0,875 0,745 0,785 0,811 – 0,065 0,045 0,032 – 1 1,125 0,995 1,025 1,055 – 0,065 0,050 0,035 – 1-1/4 1,375 1,245 1,265 1,291 1,295 0,065 0,055 0,042 0,040 1-1/2 1,625 1,481 1,505 1,527 1,541 0,072 0,060 0,049 0,042 2 2,125 1,959 1,985 2. 009 2.041 0,083 0,070 0,058 0,042 2-1/2 2,625 2,435 2,465 2.495 – 0,095 0,080 0,065 – 3 3.125 2.907 2,945 2,981 3.030 0,109 0,090 0,072 0,045 3,5 3,625 3,385 3.425 3.459 – .120 .100 0,083 – 4 4.125 3.857 3.897 3.935 4.009 0,134 .114 0,095 0,058 5 5.125 4.805 4.875 4. 907 4.981 .160 0,125 .109 0,072 6 6.125 5.741 5.845 5.881 5.959 .192 .140 0,122 0,083 8 8.125 7,583 7,725 7,785 – 0,271 .200 .170 – *K , толстостенные, подземные, жилые, коммерческие и промышленные. **L , средние стены, жилое и коммерческое использование ***M , тонкостенный, надземный жилой и легкий коммерческий. ****DWV , Дренаж/Отходы/Вентиляция, без давления Содержимое этого веб-сайта может быть использовано, но без каких-либо гарантий или обязательств. Эти размеры и размеры медных трубок считаются правильными, но их всегда следует перепроверять с помощью альтернативных источников. Строго соблюдайте и соблюдайте все применимые национальные и местные нормы и правила.

Предупреждение: Все трубные заглушки должны быть заблокированы или закреплены надлежащим образом, чтобы противостоять силе, равной напору, умноженному на площадь поперечного сечения трубы. Мусор или выступы в трубопроводе могут повредить уплотнение или разорвать надувные заглушки. НИКОГДА не используйте надувную пробку, если ее выход из строя может привести к травме или катастрофическому ущербу, или в качестве единственного средства защиты для персонала, работающего ниже по течению. НИКОГДА не используйте испытательное давление, превышающее пропускную способность самой слабой трубы или компонента в системе. Фактические условия различаются, поэтому пользователь должен принять на себя весь риск и ответственность за выбор и использование любого продукта. Пожалуйста, ознакомьтесь с нашей гарантией, положениями и условиями.

Примечание 1: Механические и формованные резиновые заглушки обычно используются для испытаний, поскольку изготовленные заглушки типа Multi-Flex ^® могут допускать некоторую утечку, если они не настроены для надежного уплотнения.

Примечание 2: Мы постоянно обновляем наши продукты, и, хотя мы стараемся поддерживать веб-сайты в актуальном состоянии, возможно, более актуальные спецификации могут быть указаны в предложении или подтверждении заказа. Изображения, как правило, являются репрезентативными и могут не отражать точное представление, особенно размера предмета.

Возвраты: Электронная почта «Разрешение на возврат товара» для стандартного товары в новом состоянии возвращаются в течение 30 дней по адресу: [email protected] Включите исходный номер заказа и дату получения. Любой разрешенный кредит будет быть против будущих покупок после 20% платы за обработку и пополнение запасов. Загрузите, заполните и прикрепите это форма с вашей электронной почтой.

Гарантия, положения и условия Petersen

Условия и положения веб-сайта Petersen

Цена может быть изменена без предварительного уведомления

Возможности трудоустройства

Продукция Petersen
421 Уилер Авеню
Фредония, Висконсин 53021-0340

© Petersen Products Co., 2022 г. Все права защищены.

Petersen ^® является зарегистрированным товарным знаком Petersen Resources, LLC.

политика конфиденциальности

Доступ для сотрудников (сначала войдите в систему)

Авторское право © 2013 Petersen Products Co. Все права защищены.

Сантехнические размеры – ПВХ трубы, шланги, трубки

Размеры сантехники – ПВХ трубы, шланги, трубки – размеры и названия – Запчасти для обогревателей и спа перейти к содержанию Размеры и названия сантехники

Pool & Spa могут сбивать с толку, поскольку размеры сантехники называются «номинальными». «Номинальный» означает «только по названию» и не отражает реальных размеров трубы. Это связано с тем, что изначально трубы измерялись по внутреннему диаметру, где они надевали на фитинг . Со временем толщина стенки стала более важной, и название закрепилось или эволюционировало.

Важная информация об измерениях:

• Для труб размеров измерения всегда берутся из  Наружного диаметра (OD) самой трубы , ID 4 ИЛИ
  ID 4) Разъем фитинга.
• Для труб классов измерения берутся из внутреннего диаметра трубы.
• Наружный диаметр фитинга или раструба совершенно не имеет значения, поскольку толщина фитингов сильно различается.

Ниже приведены некоторые диаграммы с именами вместо фактических размеров. В сантехнике бассейнов и спа для спа и бассейнов, как правило, мы используем только «напорную трубу», а не DWV или другие размеры сантехники.

Напорная труба из ПВХ ASNZ 1477 Размеры¹ :

Британские единицы	Метрическая система	Внешний диаметр	Класс 9 ID º	Класс 12 ID º	Класс 18 ID º
1/2 дюйма	15 мм	~ 21,2–21,5 мм		18,3 мм	17,8 мм
3/4″	20 мм	~ 26,6–26,9 мм		23,7 мм	22,4 мм
1″	25 мм	~ 33,4–33,7 мм	30,5 мм	29,8 мм	28,1 мм
	32 мм	~ 42,1–42,4 мм	38,5 мм	37,5 мм	35,4 мм
1,5″	40 мм	~ 48,1–48,4 мм	45,2 мм	44,1 мм	42,8 мм
2 дюйма	50 мм	~ 60,2-60,5 мм	55,2 мм	53,7 мм	50,5 мм
	65 мм	~ 75,2-75,5 мм	68,9 мм	67,0 мм	63,2 мм
2,5 дюйма		~ 73 мм

• º Некоторые производители труб могут иметь другие внутренние размеры
• ¹ Не все приспособления для бассейнов или спа-салонов имеют именно такие размеры, поскольку они не обязательно соответствуют австралийским стандартам.
