Техническая информация о проволочной сетке
от IWM
Как производитель, мастера IWM ткут нашу проволочную сетку в соответствии со строгими спецификациями наших клиентов, обеспечивая стабильное качество продукции. IWM занимается непрерывным производством проволочной сетки полотняного плетения из алюминия, низкоуглеродистой стали, нержавеющей стали и медных сплавов. Более подробную информацию о спецификациях материалов можно найти в нашем техническом руководстве по материалам. Ниже приведены спецификации, касающиеся терминологии, отраслевых стандартов и рекомендаций по конструированию для ваших проектных соображений.
Терминология
Количество ячеек — это количество отверстий или апертур (рис. 1. O), которое можно подсчитать на каждый линейный дюйм проволочной сетки. Это обычно обозначается для обоих направлений сетки. Следовательно, проволочная сетка, которая имеет десять отверстий на дюйм, как по ширине, так и по длине, будет обозначаться как сетка 10 x 10 или сетка номер 10.
Неучтенная сетка описывает проволочную сетку, которая имеет разное количество отверстий на дюйм в одном направлении, чем в другом. Таким образом, сетка с десятью отверстиями на дюйм, измеренными в направлении длины, и семнадцатью отверстиями на дюйм, измеренными по ширине, будет обозначаться как сетка 10 x 17.
Шаг (рис. 1. M) представляет собой сумму апертуры или размера отверстия (рис. 1. O) и диаметра проволоки или калибра (рис. 1. D). Подробную информацию о калибрах проводов и размерах проводов, предлагаемых IWM, можно найти в Техническом разделе, посвященном размерам проводов.
Проволока основы в проволочной сетке — это проволока, идущая параллельно направлению длины проволочной сетки или длины ее рулона. Уток или Shute Wire проходит параллельно ширине проволочной сетки или ширине рулона.
Типы плетения
Существует несколько различных типов плетения проволочной сетки.
Саржевое переплетение относится к тканой сетке, в которой две или более проволок основы проходят над и под двумя или более проволоками утка. Этот метод плетения обычно используется для проволочной сетки, используемой для фильтрующих материалов. Обжимная сетка относится к проволочной сетке, предварительно обжатой перед окончательным процессом плетения. Такие стили включают сетку Intermediate Crimp , в которой проволока обжата в каждом отверстии сетки, как правило, в обоих направлениях.
A Блокирующий обжим В сетке используется обжим на проволоках для соединения с проволоками основы и утка. Этот тип сетки обычно используется для приложений, требующих очень жесткой сетки.
На сегодняшний день наиболее распространенным типом плетения сетки является полотняное плетение или сетка из гофрированной проволоки, тип плетения которого преимущественно предлагает IWM. Сетка с полотняным переплетением – это когда проволока основы и проволока утка переплетаются поверх и под каждой отдельной проволокой в каждом направлении.
Это показано на рис. 2.
Кроме того, IWM предлагает ткань челночного стежка . Подобно полотняному переплетению, проволока утка и проволока основы переплетаются друг с другом и под ним. Тем не менее, челночный стежок достигается при размещении двух проволок основы ближе друг к другу при установке гребенки или берда, которые разделяют проволоки основы. Эти замочные стежки могут располагаться по ширине рулона сетки, чтобы предотвратить осыпание краев при обрезке или разрезании сетки на более узкую ширину.
Плетение челночного стежка
Расширенная необработанная кромка
Подвернутая кромка
Обработка кромки
Обработка кромки обычно назначается для проволочной сетки, если это не необработанная кромка. Raw Edge представляет собой сетку с открытыми проволоками утка, полученную на рапирном (безставневом) ткацком станке. Готовые края можно получить, подвернув или скрутив петлю уточной проволоки, чтобы получить законченный край.
Space Cloth в контексте проволочной сетки представляет собой сетку, которая определяется размером отверстия, а не количеством ячеек. Проволочная сетка может быть обозначена ее процентом открытой площади, который можно рассчитать следующим образом, когда количество ячеек и диаметр проволоки одинаковы по ширине и длине.
Рыночный сорт или стандартный сорт представляет семейство проволочных сеток. Эти проволочные сетки представляют собой определенное количество ячеек с коррелирующим диаметром одной проволоки.
| Сетка | Диаметр проволоки (дюйм) | Отверстие (дюйм) | % Открытая площадь |
|---|---|---|---|
| 4 х 4 | 0,018 | 0,232 | 86 |
| 5 х 5 | 0,018 | 0,182 | 83 |
| 6 х 6 | 0,016 | 0,151 | 82 |
| 8 х 8 | 0,011 | 0,114 | 83 |
| 10 х 10 | 0,010 | 0,090 | 81 |
| 12 х 12 | 0,009 | 0,074 | 80 |
| 14 х 14 | 0,008 | 0,063 | 79 |
| 16 х 16 | 0,007 | 0,056 | 79 |
| Сетка | Диаметр проволоки (дюйм) | Отверстие (дюйм) | % Открытая площадка |
|---|---|---|---|
| 18 х 18 | 0,006 | 0,050 | 80 |
| 20 х 20 | 0,005 | 0,045 | 81 |
| 24 х 24 | 0,005 | 0,037 | 77 |
| 30 х 30 | 0,005 | 0,028 | 72 |
| 35 х 35 | 0,005 | 0,024 | 68 |
| 40 х 40 | 0,005 | 0,020 | 64 |
| 50 х 50 | 0,005 | 0,015 | 56 |
| 60 х 60 | 0,005 | 0,012 | 49 |
Отраслевые стандарты
И ASTM E 2016, и ISO 9044 являются действующими отраслевыми стандартами, касающимися тканых проволочных сеток для общего применения, разделения частиц и просеивания.
Каждая спецификация охватывает терминологию, стандартные допуски, а также критерии и методологию проверки.
Для оконных изделий Ассоциация производителей экранов поддерживает SMA 1201 для спецификаций, касающихся проволочных сеток, используемых для предотвращения проникновения насекомых в окна и двери, и SMA 6001 для металлических защитных экранов. Хотя в настоящее время отозван, ANSI/IWS 089:1990 до сих пор упоминается в устаревших спецификациях сеток от насекомых, ранее разработанных Ассоциацией ткачей по скринингу насекомых.
Рекомендации по строительству и рекомендации по проектированию
Выбор материала обычно находится в центре внимания при проектировании конфигурации плетеной проволочной сетки. IWM предлагает проволочную сетку из алюминия, низкоуглеродистой стали, нержавеющей стали и медных сплавов. Подробную информацию о технических характеристиках материалов можно найти в нашем техническом руководстве по материалам с информацией, включающей физические свойства, такие как плотность, прочность на растяжение, электрическая и теплопроводность.
Электромагнитные характеристики
Металлическая проволочная сетка является полезным материалом при проектировании отражающих поверхностей, когда учитывается вес. Спутниковые тарелки и антенные панели могут быть изготовлены из плетеной проволочной сетки в качестве отражающей поверхности для определенных электромагнитных частот. Панель может быть изготовлена из сетки или встроена в конструкцию панели. Размер сетки или апертура должны быть выбраны только для обеспечения отражения длины волны сигнала. Когда частота передачи определена, длина волны может быть рассчитана следующим образом.
Для передачи и/или приема общим правилом является достижение точности поверхности в одну десятую длины волны передаваемой частоты. Таким образом, для VSAT C-диапазона с частотой 4/6 ГГц и длиной волны 50 мм (300/6) допуск на поверхность будет составлять 5 мм, что может быть выполнено при использовании нескольких размеров плетеной проволочной сетки товарного качества.
Кроме того, проволочную сетку можно использовать для экранирования или ослабления электромагнитных сигналов. При проектировании на электромагнитную совместимость (ЭМС) , конструкция проволочной сетки (диаметр проволоки, количество ячеек, % раскрытия) будет определять эффективность экрана (SE), выраженную в децибелах (дБ). Отчет подрядчика NASA 4784 (стр. 35-36) является полезным руководством по проектированию при рассмотрении сетчатой конструкции для экранирования электромагнитных помех.
Вопросы проводимости и заземления
Другим аспектом при проектировании с учетом электромагнитной совместимости является рассмотрение заземления. Металлическая проволочная сетка используется в качестве электрического заземляющего элемента в электрических сборках и композитных конструкциях. Для приложений, где требуется высокая проводимость, обычно желательны материалы IWM из меди и алюминия (5154A). Для электрорассеивающих устройств могут подойти промышленная бронза IWM (C220), углеродистая сталь (1005) или нержавеющая сталь (304).
Для защиты от рассеивания высокого напряжения, например, для Lightning Strike Protection (LSP), алюминиевая сетка IWM (5154A) может использоваться в качестве токопроводящего элемента в составных компонентах компоновки или композитных препрегов, используемых при производстве ветряных мельниц, башни и авиаконструкции.

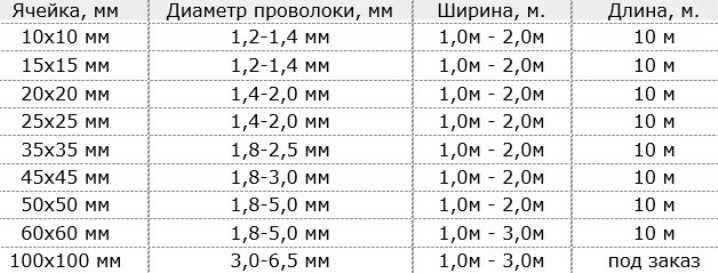

Размер и размеры
В зависимости от конечного использования проволочную сетку можно приобрести в виде рулонов или отдельных частей, изготовленных по размеру.
Для рулонных товаров IWM предлагает тканые рулоны индивидуальной ширины, а также стандартные тканые полотна шириной 24 дюйма, 36 дюймов, 48 дюймов, 60 дюймов и 72 дюйма. Стандартная длина рулона начинается от 100 футов с возможностью до 3000 футов в зависимости от типа материала. Стандартные допуски на ширину готового рулона и общую длину составляют -0,00/+0,25 дюйма. если иное не запрошено.
Для конечного использования следует учитывать общую ширину и отделку кромок.
IWM предлагает обрезанные кромки, а также прорези шириной от 1 дюйма. Дополнительную информацию о возможностях продольной и поперечной резки IWM можно найти в разделе «Контрактное производство» в разделе «Продукты и возможности».
Толщина плетеной сетки зависит от диаметра проволоки. Если не указано иное, IWM соответствует стандартам ASTM E 2016 в отношении допусков на диаметр проволоки. В таблице ниже перечислены стандартные допуски на диаметр проволоки для стандартной тканой сетки IWM для алюминия, медных сплавов, нержавеющей и низкоуглеродистой стали.
| Тип материала | Диапазон диаметров проволоки | Допуск |
|---|---|---|
| Нержавеющая сталь | < 0,0049 дюйма | +/- 0,0001 дюйма +/- 0,003 мм. |
| Алюминий, низкоуглеродистая сталь, Нержавеющая сталь | 0,005–0,008 дюйма. | +/- 0,0002 дюйма +/- 0,005 мм. |
| Алюминий, низкоуглеродистая сталь, Нержавеющая сталь и медные сплавы | 0,009–0,012 дюйма. | +/- 0,0003 дюйма +/- 0,008 мм. |
| Алюминий, низкоуглеродистая сталь, Нержавеющая сталь и медные сплавы | 0,013–0,020 дюйма. | +/- 0,0004 дюйма. +/- 0,010 мм. |
| Алюминий, нержавеющая сталь | 0,021–0,025 дюйма. | +/- 0,0004 дюйма. +/-0,010 мм. |
| Нержавеющая сталь | 0,026–0,033 дюйма. | +/- 0,0005 дюйма. +/- 0,013 мм. |
| Нержавеющая сталь | 0,033–0,063 дюйма. | +/- 0,0008 дюйма. +/- 0,020 мм. |
Общая толщина плетеной проволочной сетки должна быть не менее нижнего диапазона допустимых отклонений ее объединенной толщины диаметров основной и шитовой проволоки. Для достижения более гладкой или сжатой толщины сетки IWM может предоставить услуги календаря . Каландрированная сетка может быть выгодна для постобработки, такой как формование, штамповка, или при использовании в качестве среды в составной структуре или формованных деталях. Для получения дополнительной информации о календаре и других почтовых процессах посетите наш раздел «Контрактное производство» в разделе «Продукты и услуги».
Выбор обработки и отделки
Обработка металла и отделка ваших сетчатых изделий будут влиять на физические свойства сетки, такие как пластичность, ее электрическая проводимость или сопротивление, ее устойчивость к коррозии или химическим веществам, ее стойкость к истиранию, ее отражательная способность, или его устойчивость к выцветанию на протяжении всего жизненного цикла продукта.
Прикладная инженерия IWM может поддержать такие проектные соображения, касающиеся вашей отделки. Мы приглашаем вас связаться с нами по адресу [email protected] для получения дополнительных рекомендаций относительно отделки и дизайна вашего продукта.
Для удобства см. приведенную ниже таблицу, в которой указаны доступные способы обработки сетки и отделки для различных материалов сетки, предлагаемых IWM. Для получения дополнительных сведений об обработке и отделке, предлагаемых IWM, посетите наш раздел «Контрактное производство» в разделе «Продукты и услуги».
| Тип материала сетки | Металлообработка и отделка | ||||||
|---|---|---|---|---|---|---|---|
| Медный Мигающий | Оцинкованный | Пассивированный | Очищенный Только | Лакированный | Окрашенный | Порошок С покрытием | |
| Алюминий | ✔ | ✔ | ✔ | ✔ | |||
| Медь/бронза | ✔ | ✔ | |||||
| Низкоуглеродистая сталь | ✔ | ✔ | ✔ | ✔ | |||
| Нержавеющая сталь | ✔ | ✔ | ✔ |
| Тип материала сетки | ||||
|---|---|---|---|---|
| Обработка металла и отделка | Алюминий | Медь/ Бронза | Низкий Углерод Сталь | Нержавеющая сталь |
| Медь блестящая | ✔ | |||
| Оцинкованный | ✔ | |||
| Пассивированный | ✔ | |||
| Только очищенный | ✔ | ✔ | ||
| Лакированный | ✔ | ✔ | ||
| Окрашенный | ✔ | ✔ | ✔ | |
| С порошковым покрытием | ✔ | ✔ | ✔ |
