Размеры шариковых радиальных подшипников в таблице

ТОВАР ДНЯ

Корпусный подшипник UC202

Перейти к товару

Главная Подшипники Производство подшипников! Импортозамещение ! Аналоги SKF, FAG, INA, NSK.

Производим любые подшипники. Свое производство! Большой склад. Импортозамещение мировых брендов.   По всем вопросам звоните или пишите на почту.

+79110089015

[email protected]

Вал 6-10 мм

Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
606	16	6	17	6	0,008
626	26	6	19	6	0,008
636	36	6	22	7	0,01
686	1000086	6	13	3,5	0,002
696	1000096	6	15	5	0,004
607	17	7	19	6	0,009
627	27	7	22	7	0,012
637	37	7	26	9	0,02
687	1000087	7	14	3,5	0,0022
697	1000097	7	17	5	0,005
608	18	8	22	7	0,015
628	28	8	24	8	0,018
638	38	8	28	9	0,029
688	1000088	8	16	4	0,003
698	1000098	8	19	6	0,007
609	19	9	24	7	0,018
629	29	9	26	8	0,02
639	39	9	30	10	0,03
689	1000089	9	17	4	0,0034
699	1000099	9	20	6	0,008
6000	100	10	26	8	0,019
6200	200	10	30	9	0,03
6300	300	10	35	11	0,05
6800	1000800	10	19	5	0,0055
6900	1000900	10	22	6	0,009



Вал 12-20 мм
Международное обозначение	Аналог	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
	(ГОСТ)
6001	101	12	28	8	0,02
6201	201	12	32	10	0,037
6301	301	12	37	12	0,06
6801	1000801	12	21	5	0,007
6901	1000901	12	24	6	0,01
6002	102	15	32	9	0,03
6202	202	15	35	11	0,04
6302	302	15	42	13	0,08
6802	1000802	15	24	5	0,008
6902	1000902	15	28	7	0,017
16002	7000102	15	32	8	0,027
6003	103	17	35	10	0,04
6203	203	17	40	12	0,07
6303	303	17	47	14	0,1
6403	403	17	62	17	0,26
6803	1000803	17	26	5	0,009
6903	1000903	17	30	7	0,018
16003	7000103	17	35	8	0,032
6004	104	20	42	12	0,07
6204	204	20	47	14	0,1
6304	304	20	52	15	0,14
6404	404	20	72	19	0,39
6804	1000804	20	32	7	0,02
6904	1000904	20	37	9	0,035
16004	7000104	20	42	8	0,05
Вал 25-50 мм
Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6005	105	25	47	12	0,08
6205	205	25	52	15	0,12
6305	305	25	62	17	0,23
6405	405	25	80	21	0,53
6805	1000805	25	37	7	0,022
6905	1000905	25	42	9	0,042
16005	7000105	25	47	8	0,05
6006	106	30	55	13	0,11
6206	206	30	62	16	0,2
6306	306	30	72	19	0,33
6406	406	30	90	23	0,72
6806	1000806	30	42	7	0,027
6906	1000906	30	47	9	0,049
16006	7000106	30	55	9	0,08
6007	107	35	62	14	0,15
6207	207	35	72	17	0,28
6307	307	35	80	21	0,44
6407	407	35	100	25	0,95
6807	1000807	35	47	7	0,031
6907	1000907	35	55	10	0,086
16007	7000107	35	62	9	0,11
6008	108	40	68	15	0,19
6208	208	40	80	18	0,3

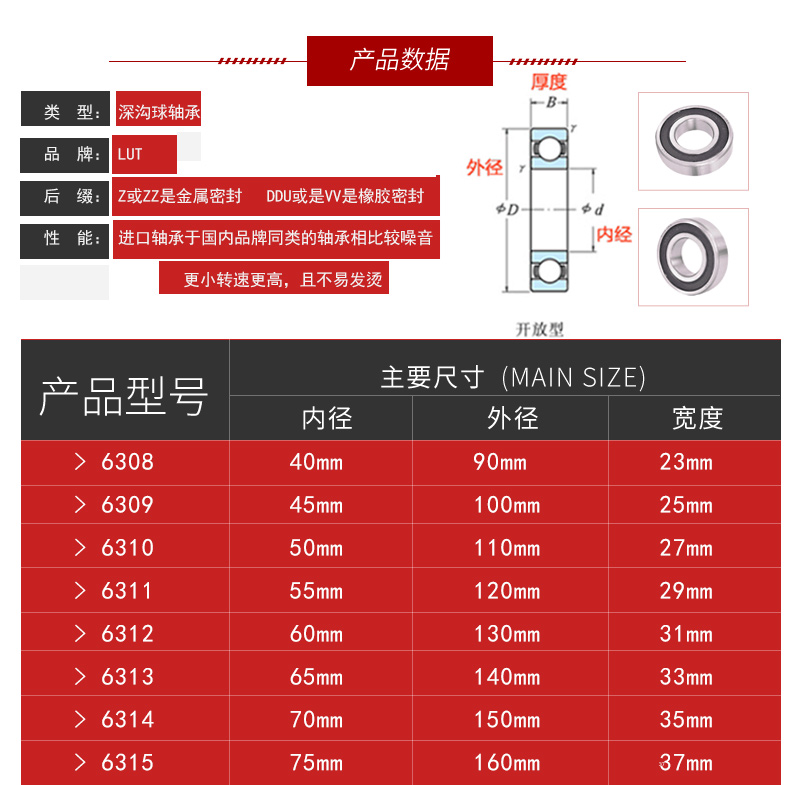

6308	308	40	90	23	0,62
6408	408	40	110	27	1,22
6808	1000808	40	52	7	0,035
6908	1000908	40	62	12	0,11
16008	7000108	40	68	9	0,12
6009	109	45	75	16	0,24
6209	209	45	85	19	0,4
6309	309	45	100	25	0,82
6409	409	45	120	29	1,54
6809	1000809	45	58	7	0,043
6909	1000909	45	68	12	0,15
16009	7000109	45	75	10	0,17
6010	110	50	80	16	0,26
6210	210	50	90	20	0,4
6310	310	50	110	27	1
6410	410	50	130	31	1,89
6810	1000810	50	65	7	0,057
6910	1000910	50	72	12	0,18
16010	7000110	50	80	10	0,188
Вал 55-70 мм
Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6011	111	55	90	18	0,38
6211	211	55	100	21	0,5
6311	311	55	120	29	1,3
6411	411	55	140	33	2,29
6811	1000811	55	72	9	0,091
6911	1000911	55	80	13	0,19
16011	7000111	55	90	11	0,26
6012	112	60	95	18	0,41
6212	212	60	110	22	0,7
6312	312	60	130	31	1,7
6412	412	60	150	35	2,76
6812	1000812	60	78	10	0,12
6912	1000912	60	85	13	0,26
16012	7000112	60	95	11	0,28
6013	113	65	100	18	0,43
6213	213	65	120	23	0,9
6313	313	65	140	33	2
6413	413	65	160	37	3,28
6813	1000813	65	85	10	0,13
6913	1000913	65	90	13	0,3
16013	7000113	65	100	11	0,3
6014	114	70	110	20	0,6
6214	214	70	125	24	1
6314	314	70	150	35	2,5
6414	414	70	180	42	4,85
6814	1000814	70	90	10	0,18
6914	1000914	70	100	16	0,32
16014	7000114	70	110	13	0,43
Вал 75-100 мм
Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6015	115	75	115	20	0,63
6215	215	75	130	25	1,1
6315	315	75	160	37	3
6415	415	75	190	45	5,74
6815	1000815	75	95	10	0,19
6915	1000915	75	105	16	0,38
16015	7000115	75	115	13	0,45
6016	116	80	125	22	0,84
6216	216	80	140	26	1,4
6316	316	80	170	39	3,6
6416	416	80	200	48	6,72
6816	1000816	80	100	10	0,22
6916	1000916	80	110	16	0,43
16016	7000116	80	125	14	0,59
6017	117	85	130	22	0,89
6217	217	85	150	28	1,7
6317	317	85	180	41	4,2
6417	417	85	210	52	7,88
6817	1000817	85	110	13	0,29
6917	1000917	85	120	18	0,7
16017	7000117	85	130	14	0,62
6018	118	90	140	24	1,1
6218	218	90	160	30	2,1
6318	318	90	190	43	4,9
6418	418	90	225	54	11,4
6818	1000818	90	115	13	0,3
6918	1000918	90	125	18	0,73
16018	7000118	90	140	16	0,84
6019	119	95	145	24	1,2
6219	219	95	170	32	2,6
6319	319	95	200	45	5,7
6819	1000819	95	120	13	0,32
6919	1000919	95	130	18	0,76
16019	7000119	95	145	16	0,88
6020	120	100	150	24	1,2
6220	220	100	180	34	3,1
6320	320	100	215	47	7
6820	1000820	100	125	13	0,34
6920	1000920	100	140	20	1,02
16020	7000120	100	150	16	0,91
Вал 105-140 мм
Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6021	121	105	160	26	1,6
6221	221	105	190	36	3,7
6321	321	105	225	49	7,9
6821	1000821	105	130	13	0,45
6921	1000921	105	145	20	1,05
16021	7000121	105	160	18	1,2
6022	122	110	170	28	1,95
6222	222	110	200	38	4,3
6322	322	110	240	50	9,5
6822	1000822	110	140	16	0,6
6922	1000922	110	150	20	1,1
16022	7000122	110	170	19	1,46
6024	124	120	180	28	2
6224	224	120	215	40	5,1
6324	324	120	260	55	12,2
6824	1000824	120	150	16	0,65
6924	1000924	120	165	22	1,4
16024	7000124	120	180	19	1,8
6026	126	130	200	33	3,25
6226	226	130	230	40	6,2
6326	326	130	280	58	15
6826	1000826	130	165	18	0,93
6926	1000926	130	180	24	1,9
16026	7000126	130	200	22	2,69
6028	128	140	210	33	3,3
6228	228	140	250	42	7,5
6328	328	140	300	62	18
6828	1000828	140	175	18	1,08
6928	1000928	140	190	24	2,1
16028	7000128	140	210	22	2,86
Вал 150-200 мм
Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6030	130	150	225	35	4
6230	230	150	270	45	9,8
6330	330	150	320	65	21,7
6830	1000830	150	190	20	1,43
6930	1000930	150	210	28	3,5
16030	7000130	150	225	24	3,58
6032	132	160	240	38	5
6232	232	160	290	48	15
6832	1000832	160	200	20	1,49
6932	1000932	160	220	28	3,7
16032	7000132	160	240	25	3,6
6034	134	170	260	42	6,9
6234	234	170	310	52	16,5
6834	1000834	170	215	22	2
6934	1000934	170	230	28	4
16034	7000134	170	260	28	5,77
6036	136	180	280	46	8
6236	236	180	320	52	17,5
6836	1000836	180	225	22	2
6936	1000936	180	250	33	4,9
16036	7000136	180	280	31	7,6
6038	138	190	290	46	9
6238	238	190	340	55	23
6838	1000838	190	240	24	2,6
6938	1000938	190	260	33	5,2
16038	7000138	190	290	31	7,89
6040	140	200	310	51	11
6240	240	200	360	58	28
6840	1000840	200	250	24	2,7
6940	1000940	200	280	38	7,7
16040	7000140	200	310	34	10,1
Вал 200-460 мм
Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6044	144	220	340	56	18
6244	244	220	400	65	32
6844	1000844	220	270	24	3
6944	1000944	220	300	38	8,1
16044	7000144	220	340	37	13,5
6048	148	240	360	56	19
6248	248	240	440	72	51
6848	1000848	240	300	28	4,5
6948	1000948	240	320	38	9,6
16048	7000148	240	360	37	14,5
6052	152	260	400	65	29
6252	252	260	480	80	65
6852	1000852	260	320	28	4,8
6952	1000952	260	360	46	14,5
6056	156	280	420	65	31
6256	256	280	500	80	71
6856	1000856	280	350	33	7,4
6956	1000956	280	380	46	15
6060	160	300	460	74	43
6860	1000860	300	380	38	10,5
6960	1000960	300	420	56	24
6064	164	320	480	74	46
6864	1000864	320	400	38	11,8
6068	168	340	520	82	62
6868	1000868	340	420	38	12
6072	172	360	540	82	65
6876	1000876	380	480	46	20
6892	1000892	460	580	56	36,3

Сравнение

Корзина

Размеры шариковых подшипников таблица | Подшипник

В настоящее время существует большое количество производителей подшипниковой продукции и, в частности, корпусных подшипников и корпусов (их еще могут называть опорами). Очень часто применяемая система обозначений у разных производителей отличается, в связи с чем возникают лишние проблемы при снабжении. В данной таблице представлены аналоги разных производителей.

Например, Вам необходимо импортные подшипники купить в Москве производителя SKF YAR205. Однако, стоимость его очень высока, и сроки поставки, скорее всего, тоже, и в этом случае можно заменить его на аналогичный, но более дешевый подшипник азиатских производителей — UC205. Представленная слева колонка — наиболее часто применяемая номенклатура, используется фирмами, поставщиками ОЕМ.

Таблица конструктивных разновидностей подшипниковых узлов представлена здесь.

Подшипниковые узлы
Европейские бренды	Азиатские бренды
ISB Италия/Китай	INA/FAG Германия	RHP Англия	SKF Швеция	ASAHI Япония	FYH Япония	KOYO Япония	NACHI Япония	NSK Япония	NTN Япония
UCP 2. ., UKP 2.., HCP 2..	RASE, RASES, PASE	NP	SY, SYP, SYJ..TF	UCP, UKP 200	UCP, UKP, NAP 200	UCP, UKP 200, GAP 1100B	UCP, UKP+H, UGP, BP 200	UCP, UKP, EWP 200	UCP, UK UELP200
UCLP 2..	—	SL	SYH-X	—	SL 200	SLP 200	UCLP, FGAK 200	UCPLL, EWPLL 200	UCPL200
UCP X..	—	MP	—	UCP X00	UCP X00	UCP X00	UCP, UKP+H X00	UCP X00	UCP X00
UCPH 2.., UKPH 2..	—	—	—	UCPH 200	UCPH 200	—	—	UCPH 200	UCPH 200
UCPA 2.., UKPA 2..	SHE	—	SYF	UCPA 200	UCPA 200	UCPA 200, UKPA 200	UCPA 200	UCPA 200	UCUP200
UP. .	—	—	—	UP 00	—	—	—	UBLP 200	UP 00
UCF 2.., UKF 2..,	RCJ, RCJS, PCF	SF, SLF	FY, FYP, FY-X	UCF, UKF 200	UCF200 SLF 200	UCF 200 GFF1100	UCF, UKF+H, UGF, BF, UCLF 200	UCF, EWFH 200	UCF200
UCF X..	—	MSF	—	UCF X00	UCF X00	UCF X00	UCF, UKF+H X00	UCF X00	UCF X00
UCFC 2.., UKFC 2.., HCF 2..	—	—	FYC	UCFC, UKFC 200	UCFC 200	UCFC 200	UCFC, UKFC+H, UGFC, BCF 200	UCFC 200	UCFC 200
UCFC X..	—	MFC	—	UCFC X00	UCFC X00	UCFC X00	UCF, UKFC+H X00	UCFC X00	UCFC X00
UCFL 2. ., UKFL 2.. HCFL 2..	RCJT, RCJTS, PCFT	SFT	FYTB	UCFL200	UCFL200	UCFL200 UCFL1100	UCFL, UKFL+H, UGFL, BFL, UCFT 200	UCFL, EWFLH 200	UCFL200
UCFL X..	—	MSFT	—	UCFL X00	UCFL X00	UCFL X00	UCFL, UKFL+H X00	UCFL X00	UCFL X00
UFL..	—	—	—	UFL 00	—	—	—	UBLF200	UFL 00
SAFD 2.. — SBFD 2..	FLCTE/FLCTEY	—	—	—	—	—	—	—	ASFD 2
SALF 2.. — SBLF 2..	—	—	—	—	ALF-BLF2	—	—	—	—
UCFA 2.., UKFA 2..	SFT	—	—	UCFA 200	UCFA 200	UCFA 200 UKFA 200	—	UCFA 200	UCFA 200
UCFB 2. ., UKFB 2..	—	—	—	UCFK200	UCFB200	UCBF200	UCFK200	UCFK200	UCFH 200
UCT 2.., UKT 2.., HCT 2..	PTUE, RTUES	—	—	UCT200	UCT200	UCT200	UCT, UKT+H, UGT, BT 200	UCT 200	UCT200
UCT X..	—	—	—	UCT X00	UCT X00	UCT X00	UCT, UKT+H X00	UCT X00	UCT X00
UCT..	—	—	—	WA	UCTH	LV-HT	—	WB	UCT
UCC 2.., UKC 2.., HCC 2..	—	—	TU	UCC 200	UCC 200	UCC 200	UCC, UKC+H, UGC, BC 200	UCC 200	UCC 200
UCC X..	—	—	—	UCC X00	UCC X00	UCC X00	UCC, UKC+H X00	UCC X00	UCC X00
UCECH 2. ., UKECH 2..	—	SCHB	—	UCECH 200	UCHA 200	SCHB 200	ECECH 200	UCEH 200	UCHB200
BPP..	PB	LPB	SP	BPP	SBPP 200 F	SP	BPP	UBPP200	ASPP 200
BPF..	RA, RR	SLFE	F	BPF	SBPF200	PF	BPF	UBPF200	ASPF 200
BPFL..	RAT, RRT	SLFL	FT	BPFL	SBPFL200	PTF	BPFL	UBPFL200	ASPFL200
BPFT..	RATR, RRTR	—	—	BPFT	—	PTFR	BPFT	UBPFT200	—
ST	—	—	—	—	—	—	—	—	—
SNG 500	—	—	SNH 500	—	—	—	—	—	—
SNG 600	—	—	SNH 600	—	—	—	—	—	—
SN 500						—	—	—	—
SN 200	—	—	SNH 200	—	—	—	—	—	—
SN 300	—	—	SNH 300	—	—	—	—	—	—
SD 3000	—	—	—	—	—	—	—	—	—
SD 3100	—	—	SD 3100	—	—	—	—	—	—
UCP 2. .	PASE, RASEY	—	—	—	—	—	—	—	—
UCF 2..	PCJ, RCJY	—	—	—	—	—	—	—	—
UCFL 2..	PCJT, RCJTY	—	—	—	—	—	—	—	—
UCECH 2..	—	—	—	—	—	—	—	—	—
UCPA 2..	—	—	—	—	—	—	—	—	—
UCFB 2..	—	—	—	—	—	—	—	—	—
Корпусные подшипники в составе подшипниковых узлов
UC2..	KRRB	1000 G	YAR	UC 200	UC 200	UC 200	UC (UCW) 200	UC 200	UC 200
HC 2. .	GE..KRRB	—	YEL 200	UG 200	NA 200	—	—	EW 200	UEL200
UCX..	—	—	—	UCX 00	UCX 00	UCX 00	UCX 00	UCX 00	UCX 00
UC 3..	—	—	YEL 300	UC 300	UC 300	UC 300	UC 300	UC 300	UC 300
UK 2..	GSE..KRRB	1000 G	YSA 200	UK 200	UK 200	UK 200	UK 200	UK 200	UK 200
UK 3..	—	—	YSA 300	UK 300	UK 300	UK 300	UK 300	UK 300	UK 300
SER 2..	—	—	—	SER 200	ER 200	—	SER 200	—	UCS200
SA 2. .	RAE..NPPB	12..EC	YET 200	SA 200	SA 200	—	KH 200 AE	EN 200	AEL 200
SB 2..	AY..NPPB	—	YAT 200	SB 200	SB 200	PB	B	UB 200	AS 200
RB 2..	—	—	—	—	RB 200	—	—	UR200	—
SC 2..	2..NPPB	—	—	—	SC 200	CB	—	CS 2.. DDU	CS 2.. LLU
U0..	—	—	—	—	—	—	—	—	—

Основная цифровая маркировка и схема

Главное, что нужно узнать у продавца, – какая страна изготовила изделия. Дело в том, что принятые нормы и стандарты у российских изготовителей и у зарубежных отличаются. Для первых прописан отечественный знак качества – ГОСТ 3189-89. Он всегда соблюдается, за этим строго следят надзорные службы, так как невыполнение требований производства грозит не только несоответствием заказа (а он может быть и государственный) с итоговым результатом, но и аварийными ситуациями на производстве.

Указанная деталь является одним из очень важных узлов фактически в каждом устройстве, где важны механические вращательные движения. С его деформацией обычно связаны значительные поломки. Поэтому можете быть уверены, что, покупая подшипники с нумерацией, вы полностью можете на нее полагаться.

Сначала будем рассматривать отечественные изделия, так как они более доступны и достаточно надежны, поэтому используются чаще. Выглядят они приблизительно так:

Y – XXXXXX – Z

Любой номер имеет три составляющие:

• Ядро (X). Располагается в центре, представляет собой базу с основными данными о детали. Выражается только цифрами. Шесть знаков обозначают пять показателей. С двух сторон заключается в дефисы.
• Префикс (Y). По названию понятно, что это препозиция, то есть, стоит опознавательный знак в самом начале. Может комбинировать в себе различные знаковые системы. Выражает три взаимосвязанных значения.
• Суффикс (Z). Завершает комбинацию и содержит множество информации. Состоит в основном из букв кириллического алфавита (по российскому ГОСТ), но может уточняться цифрами.

Приведем схему с расшифровкой маркировки подшипников качения (ее ядра)

Х(5) ХХ(4) Х(3) 0Х(2) Х(1)

где под цифрами имеется ввиду:

1. диаметр отверстия – о нем более подробно ниже;
2. размер серии, то есть габариты – помноженные координаты и их значения;
3. тип узла – от 0 до 9, но весь перечень ниже будет представлен в виде таблицы, потому что без нее трудно запомнить эту классификацию;
4. конструкция изделия – для этой категории дано очень много кодов, до 99 штук, подробно их перечислять не будем, но укажем, что полностью список находится в документе ГОСТ 3395-89;
5. размерная категория – самая начальная цифра отвечает за серию ширин или высот, сильно зависит от радиусов и не всегда может быть проставлена, особенно когда этот показатель нестандартный.

Основные трудности возникают, когда мы говорим о размере внутреннего кольца. Что если он больше 9 мм? Ведь на этот показатель отведена только одна цифра. А что делать, если, напротив, радиус так мал, что помноженный на 2 он не доходит даже до минимальной единицы, чтобы заполнить указанную ячейку номера? Рассмотрим ниже.

Как определить серию подшипника – инструкция

Существует четыре основные категории. Особо легкая (цифра 1), легкая (2 или 5), средняя (3 или 6) и тяжелая – 4.

Чтобы определить, к какой из них относится модель, следует найти ядро маркировки, оно находится между двумя тире. Если суффикса или постфикса нет, то номер может стоять одиноким. Есть две ситуации. Если есть слэш, то нужный нам показатель первый слева от него. Если косой черты нет, то он третий.

Как узнать диаметр отверстия – инструкция

Это самые первые (справа) числа ядра.

Если в записи присутствует окончание – 0X, то этот X – число от 1 до 9 в миллиметрах. Если запись – 05X, то значит X – округленное число, но не больше 10 мм.

Знаки 00, 01, 02 и 02 говорят о диапазоне от 10 до 20, код можно перевести в точные значения по предложенной выше таблице. Если после них стоит 9 (т.е. 900 или 901), то снова имело место округление.

При наличии любого двузначного значения следует умножать на 5. Правило с «девяткой» на третьем месте остается уместным и тут.

А если в маркировке есть слэш, то либо это исключение, либо большой диаметр больше 50 сантиметров.

Как по номеру подшипника определить его внешние размеры – инструкция

Это последнее значение ядра. Оно стоит с краю, слева. Это габариты, то есть помноженная ширина и высота. Если внутреннее кольцо остается прежним, то внешнее увеличивается согласно следующей маркировке: 0, 8, 9, 1, 7, 2, 3, 4, 5. Соотношение величин можно определить с помощью таблицы.

Расшифровка подшипников по отечественной системе обозначений

Структура номера подшипника, подлежащего расшифровке, состоит из трех частей — основного условного обозначения, дополнительных знаков слева и дополнительных знаков справа. Рассмотрим на примере и далее подробнее рассмотрим каждую группу.

Пример расшифровки — подшипник 6-180306УС17Ш

Это один из самых распространенных типов, основное условное обозначение его будет 180306, знаки слева (6) — класс точности, знаки справа (УС17Ш) обозначают — специальные требования по шероховатости поверхностей (У), заложенная в изделие смазка (литол-24 кодирует индекс С17), малошумные (Ш).

В некоторых случаях те или иные обозначения опускаются (например, в подшипнике нулевого класса точности без каких-либо особенностей, которые должны кодироваться слева от номера, ноль не пишется).

Расшифровка основного условного обозначения (типа подшипника)

Тип подшипника кодирует четвертая от конца цифра, серию ширин — третья, внутренний диаметр — две последние.

Напоминаем, для того, чтобы определить внутренний диаметр нужно в общем случае (при диаметре от 20 до 500 мм) умножить две последние цифры на 5 — это и будет искомый показатель в миллиметрах. Для подшипников от 10 до 20 миллиметров действует следующая система:

С миниатюрными (<10 мм) и крупногабаритными (>500 мм) подшипниками массовый потребитель практически не имеет дела, поэтому дабы не загромождать данный материал, то, как расшифровать их размер, мы опустим.

Если внутренний диаметр представляет собой не целое число, а дробное (характерно, к примеру, для роликовых конических подшипников), его округляют до целого.

Далее остановимся на том, как расшифровать по номеру ширину подшипника и отношение наружного и внутренних диаметров хотя бы ориентировочно (это очень сильно влияет на массу подшипника).

Расшифровка условных обозначений справа и слева от номера

Дополнительные условные обозначения, проставляемые слева и справа от номера подшипника (основного условного обозначения, указывающего на тип и размеры изделия) представлены в этом материале.

При подготовке материала по расшифровке подшипников отечественных использовались таблицы из монографии к. х.н. М. Б. Каца, одного из ведущих специалистов отрасли. Для полного и подробного ознакомления с вопросом правильной расшифровки подшипников качения и скольжения российского производства вы можете скачать ее по этой ссылке.

Если вы не нашли какое-то обозначение, которое необходимо расшифровать — воспользуйтесь поиском по сайту в правом верхнем углу. Многие типы подшипников имеют особую маркировку, не подчиняясь ГОСТ, о том, как расшифровать их номера можно прочитать в описании групп тех или иных изделий.

Похожие статьи

Если Вы читаете статью “Размеры шариковых подшипников таблица”, то Вас могут заинтересовать другие статьи, такие как- « Виды и особенности штампованных дисков », кроме того, Вы всегда можете подписаться на нашу ленту новостей

ТАБЛИЦА МЕТРИЧЕСКИХ РАЗМЕРОВ

  Идет загрузка… Пожалуйста, подождите…

Поиск

Категории

• Главная
• ОБОЗНАЧЕНИЕ ПОДШИПНИКА
• ТАБЛИЦА МЕТРИЧЕСКИХ РАЗМЕРОВ

ТАБЛИЦА МЕТРИЧЕСКИХ РАЗМЕРОВ

Преобразуйте размеры подшипников в номера подшипников здесь:

Обозначение подшипника (мм)	Диаметр отверстия (мм)	Внешний диаметр (мм)	Ширина (мм)	Номинальная нагрузка Cr(N)	Номинальная нагрузка Cor(N)
681	1	3	1	96	26
691		4	1,6	141	37
681X	1,5	4	1,2	112	33
691X		5	2	169	50
601Х		6	2,5	330	99
682	2	5	1,5	169	50
MR52		5	2	169	50
692		6	2,3	330	99
MR62		6	2,5	330	99
MR72		7	2,8	386	129
602		7	2,8	386	129
682X	2,5	6	1,8	209	74
692Х		7	2,5	386	129
MR82X		8	2,5	558	180
602Х		8	2,8	552	177
MR63	3	6	2	209	74
683		7	2	311	112
MR83		8	2,5	395	141
693		8	3	558	180
MR93		9	2,5	571	189
603		9	3	571	189
623		10	4	631	219
633		13	5	1301	488

MR74	4	7	2	255	108
MR84		8	2	395	141
684		9	2,5	641	227
MR104		10	3	711	272
694		11	4	957	350
604		12	4	957	350
624		13	5	1301	488
634		16	5	1340	523
MR85	5	8	2	218	90
MR95		9	2,5	431	169
MR105		10	3	431	169
MR115		11	4	716	282
685		11	3	716	282
695		13	4	1077	432
605		14	5	1329	507
625		16	5	1729	675
635		19	6	2336	896
MR106	6	10	2,5	496	218
MR126		12	3	716	295
686		13	3,5	1082	442
696		15	5	1340	523
606		17	6	2263	846
626		19	6	2336	896
636		22	7	3333	1423

MR117		11	2,5	455	202
MR137		13	3	541	276
687	7	14	3,5	1173	513
697		17	5	1605	719
607		19	6	2336	896
627		22	7	3287	1379
637		26	9	4563	1983
MR128		12	2,5	543	274
MR148		14	3,5	817	386
688	8	16	4	1252	592
698		19	6	2237	917
608		22	7	3293	1379
628		24	8	3333	1423
638		28	9	4563	1983
679		14	3	919	468
689	9	17	4	1327	668
699		20	6	2467	1081
609		24	7	3356	1444
629		26	8	4575	1983
639		30	10	4659	2080



Обозначение подшипника	Диаметр отверстия (d)	Внешний диаметр (D)	Ширина	Номинальная нагрузка Cr (кН)	Номинальная нагрузка Cor(KN)
6800	10	19	5	1,05	33000
6900		22	6	1,45	3100
16000		28	7	2,4	27000
6000		26	8	2,4	27000
6200		30	10	3,05	22000
6300		35	12	4,2	20000
6901	12	24	6	3100	36000
16001		28	7	27000	32000
6001		28	8	27000	32000
6201		32	10	22000	27000
6301		37	12	20000	25000
6702	15	21	4	0,937	0,582
6802		24	5	2. 1	1,25
6902		28	7	4,3	2,25
16002		32	8	5,6	2,85
6002		32	9	5,6	2,85
6202		35	11	7,65	3,75
6302		42	13	11,4	5,45
6703	17	23	4	1	0,658
6803		26	5	2,6	1,55
6903		30	7	4,6	2,55
16003		35	8	6	3,25
6003		35	10	6	3,25
6203		40	12	9055	4,8
6303		47	14	13,6	6,65
6403		62	17	20,7	9,85

6704	20	27	4	1. 402	0,729
6804		32	7	4	2,45
6904		37	9	6,35	3,7
16004		42	8	7,95	4,5
6004		42	12	9,4	5,05
6204		47	14	12,8	6,65
6304		52	15	15,9	7,85
6404		72	19	31	15,2
60/22	22	44	12	9,4	5,15
62/22		50	14	12,8	6,65
63/22		56	16	18,5	9,4
6705		32	4	1,091	0,858
6805	25	37	7	4,3	2,95
6905		42	9	7	4,55
16005		47	8	8,85	5,6
6005		47	12	10,1	5,85
6205		52	15	14	7,85
6305		62	17	20,6	11,3
6405		80	21	36,1	19,4
60/28	28	52	12	12,4	7,4
62/28		58	16	17,9	9,75
63/28		68	18	23,5	13,1
6706		37	4	1,143	0,947
6806	30	42	7	4,55	3,4
6906		47	9	7,25	5
16006		55	9	11,2	7,35
6006		55	13	13,2	8,25
6206		62	16	19,5	11,3
6306		72	19	26,7	15
6406		90	23	43,4	23,9
60/32	32	58	13	15	9,15
62/32		65	17	23,5	13,1
63/32		75	20	30,1	16,2
6707		44	5	1,866	1,635
6807	35	47	7	4,75	3,85
6907		55	10	10,9	7,75
16007		62	9	12,2	8,85
6007		62	14	15,9	10,3
6207		72	17	25,7	15,4
6307		80	21	33,4	19,3
6407		100	25	55	31
6708		50	6	2,516	2,233
6808	40	52	7	4,95	4,2
6908		62	12	13,7	9,95
16008		68	9	12,6	9,65
6008		68	15	16,7	11,5
6208		80	18	29,1	17,8
6308		90	23	40,7	24
6408		110	27	63,7	36,6
6709		55	6	2,58	2,397
6809	45	58	7	6,2	5,4
6909		68	12	14,1	10,9
16009		75	10	15,5	12,3
6009		75	16	21	15,1
6209		85	19	32,7	20,3
6309		100	25	48,9	29,5
6409		120	29	77,2	45,1
6710		62	6	2,67	2,64
6810	50	65	7	6,6	6. 1
6910		72	12	14,5	11,7
16010		80	10	16	13,3
6010		80	16	21,8	16,6
6210		90	20	35,1	23,3
6310		110	27	62	38,3
6410		130	31	83	49,5
6811	55	72	9	8,8	8. 1
6911		80	13	16,6	14,1
16011		90	11	19,3	16,3
6011		90	18	28,3	21,2
6211		100	21	43,4	29,4
6311		120	29	71,6	45
6411		140	33	100	62,3
6812	60	78	10	11,5	10,6
6912		85	13	20,2	17,3
16012		95	11	19,8	17,6
6012		95	18	29,4	23,2
6212		110	22	52,4	36,2
6312		130	31	81,9	52,2
6412		150	35	110	70,8

Вернуться к началу

Размеры шариковых подшипников | таблица размеров

Подшипники

Nodes предлагают ряд метрических и дюймовых радиальных шарикоподшипников самых популярных размеров. Марка: SKF, NSK, FAG, INA, NTN, NMB, TIMKEN, DEBOT. Вы можете подобрать нужный шариковый подшипник по обозначению или размерам.

Размер: внутренний размер * внешний размер * ширина.

---

Подшипник SKF 6002-2Z, однорядный радиальный шарикоподшипник, экран с обеих сторон, размеры: 15 мм x 32 мм x 9 мм, предельные скорости: 26000 об/мин.

Запросить сейчас

• Марка: SKF
• Размеры: 15 мм x 32 мм x 9 мм
• Номинальная динамическая грузоподъемность: 5,8 кН
• Номинальная статическая грузоподъемность: 5,8 кН

Подшипник SKF 6308-2Z, однорядный радиальный шарикоподшипник, защитный экран с обеих сторон, размеры: 40 мм x 90 мм x 23 мм, предельная скорость: 8500 об/мин.

Запросить сейчас

• Марка: SKF
• Размеры: 40 мм x 90 мм x 23 мм
• Номинальная динамическая грузоподъемность: 42,3 кН
• Номинальная статическая грузоподъемность: 42,3 кН

Подшипник SKF 6209-2RS1, однорядный радиальный шарикоподшипник, контактное уплотнение, NBR, с обеих сторон, размеры: 45 мм x 85 мм x 19 мм, предельные скорости: 5000 об/мин.

Запросить сейчас

• Марка: SKF
• Размеры: 45 мм x 85 мм x 19 мм
• Номинальная динамическая грузоподъемность: 35,1 кН
• Номинальная статическая грузоподъемность: 35,1 кН

Подшипник SKF 6207-2RS1, однорядный радиальный шарикоподшипник, контактное уплотнение, NBR, с обеих сторон, размеры: 35 мм x 72 мм x 17 мм, предельные скорости: 6300 об/мин.

Запросить сейчас

• Марка: SKF
• Размеры: 35 мм x 72 мм x 17 мм
• Номинальная динамическая грузоподъемность: 27 кН
• Номинальная статическая грузоподъемность: 27 кН

Подшипник SKF 6201-2Z, однорядный радиальный шарикоподшипник, экран с обеих сторон, размеры: 12 мм x 32 мм x 10 мм, предельные скорости: 26000 об/мин.

Запросить сейчас

• Марка: SKF
• Размеры: 12 мм x 32 мм x 10 мм
• Номинальная динамическая грузоподъемность: 7,2 кН ​​
• Номинальная статическая грузоподъемность: 7,2 кН ​​

Подшипник SKF 3307 A/C3, торговая марка: SKF, радиально-упорные шарикоподшипники, двухрядные, размеры: 35 мм x 80 мм x 34,9мм, Предельные скорости: 8500 об/мин, Подшипники узлов имеют в наличии подшипники SKF 3307 A.

Запросить сейчас

• Марка: SKF
• Размеры: 35 мм x 80 мм x 34,9 мм
• Номинальная динамическая грузоподъемность: 52 кН
• Номинальная статическая грузоподъемность: 52 кН

Подшипник SKF 3204 ATN9, торговая марка: SKF, радиально-упорные шарикоподшипники, двухрядные, размеры: 20 мм x 47 мм x 20,6 мм, предельные скорости: 14000 об/мин, подшипники узлов имеют подшипники SKF 3204 ATN9 на складе.

Запросить сейчас

• Торговая марка: SKF
• Размеры: 20 мм x 47 мм x 20,6 мм
• Номинальная динамическая грузоподъемность: 20 кН
• Номинальная статическая грузоподъемность: 20 кН

Подшипник SKF 608-2Z, однорядный радиальный шарикоподшипник, экран с обеих сторон, размеры: 8 мм x 22 мм x 7 мм, предельные скорости: 38000 об/мин.

Запросить сейчас

• Торговая марка: SKF
• Размеры: 8 мм x 22 мм x 7 мм
• Номинальная динамическая грузоподъемность: 3,4 кН
• Номинальная статическая грузоподъемность: 3,4 кН

6204-2RSH Подшипник SKF, однорядный радиальный шарикоподшипник, контактное уплотнение с обеих сторон, размеры: 20 мм x 47 мм x 14 мм, предельная скорость: 10000 об/мин.

Запросить сейчас

• Марка: SKF
• Размеры: 20 мм x 47 мм x 14 мм
• Номинальная динамическая грузоподъемность: 13,5 кН
• Номинальная статическая грузоподъемность: 13,5 кН

6205-2Z Подшипник SKF, однорядный радиальный шарикоподшипник, защитный экран с обеих сторон, размеры: 25 мм x 52 мм x 15 мм, предельная скорость: 14000 об/мин, опорная скорость: 28000 об/мин.

Запросить сейчас

• Марка: SKF
• Размеры: 25 мм x 52 мм x 15 мм
• Номинальная динамическая грузоподъемность: 14,8 кН
• Номинальная статическая грузоподъемность: 14,8 кН

6203-2ZC3 Подшипник SKF, однорядный радиальный шарикоподшипник, экран с обеих сторон, внутренний зазор C3, размеры: 17 мм x 40 мм x 12 мм, предельная скорость: 19000 об/мин, опорная скорость: 38000 об/мин.

Запросить сейчас

• Торговая марка: SKF
• Размеры: 17 мм x 40 мм x 12 мм
• Номинальная динамическая грузоподъемность: 10 кН
• Номинальная статическая грузоподъемность: 10 кН

6206-2Z Подшипник SKF, однорядный радиальный шарикоподшипник, защитный экран с обеих сторон, размеры: 30 мм x 62 мм x 16 мм, предельная скорость: 12000 об/мин, опорная скорость: 24000 об/мин.

Запросить сейчас

• Марка: SKF
• Размеры: 30 мм x 62 мм x 16 мм
• Номинальная динамическая грузоподъемность: 20,3 кН
• Номинальная статическая грузоподъемность: 20,3 кН

Подшипник NTN 6305ZZC3, Радиальные шарикоподшипники, Размеры: 25 мм x 62 мм x 17 мм, Динамическая грузоподъемность: 21,20 кН, Статическая грузоподъемность: 10,90 кН

Запросить сейчас

Номинальная динамическая грузоподъемность: 21,2 кН ​​

Номинальная статическая грузоподъемность: 21,2 кН ​​

Подшипник

NSK 6204VV, однорядный радиальный шарикоподшипник VV: с двумя бесконтактными уплотнениями, размеры: 20 мм x 47 мм x 14 мм, предельные скорости: 15000.

Запросить сейчас

• Марка: NSK
• Размеры: 20 мм x 47 мм x 14 мм
• Номинальная динамическая грузоподъемность: 12,8 кН
• Номинальная статическая грузоподъемность: 12,8 кН

Подшипник

NSK 6205DDU, однорядный радиальный шарикоподшипник с двухконтактным уплотнением, размеры: 25 мм x 52 мм x 15 мм, предельные скорости: 9000.

Запросить сейчас

• Марка: NSK
• Размеры: 25 мм x 52 мм x 15 мм
• Номинальная динамическая грузоподъемность: 14 кН
• Номинальная статическая грузоподъемность: 14 кН

Подшипник NTN FL608ZZ, миниатюрный и сверхмалый шариковый подшипник с фланцевым наружным кольцом, размеры: 8,0 мм x 22 мм x 7,0 мм, динамическая грузоподъемность: 3700 Н, статическая грузоподъемность: 1400 Н

Запросить сейчас : 8,0 мм x 22 мм x 7,0 мм

Номинальная динамическая грузоподъемность: 3700 кН

Номинальная статическая грузоподъемность: 3700 кН

Подшипник NTN 604ZZ, миниатюрные и сверхмалые шарикоподшипники, размеры: 4,0 мм x 12 мм x 4,0 мм, динамическая грузоподъемность: 1080 кН, статическая грузоподъемность: 360 кН

Запросить сейчас

• Марка: NTN
• Размеры: 4,0 мм x 12 мм x 4,0 мм
• Номинальная динамическая грузоподъемность: 1080 кН
• Номинальная статическая грузоподъемность: 1080 кН

Подшипник NTN 628ZZ, миниатюрные и сверхмалые шарикоподшипники, размеры: 8,0 мм x 24 мм x 8,0 мм, динамическая грузоподъемность: 4450 Н, статическая грузоподъемность: 1590 Н

Запросить сейчас 24 мм x 8,0 мм

Номинальная динамическая грузоподъемность: 4450 кН

Номинальная статическая грузоподъемность: 4450 кН

Подшипник NTN 626ZZ, миниатюрные и сверхмалые шарикоподшипники, размеры: 6,0 мм x 19 мм x 6,0 мм, динамическая грузоподъемность: 2590 кН, статическая грузоподъемность: 885 кН

Запросить сейчас 19 мм x 6,0 мм

Номинальная динамическая грузоподъемность: 2590 кН

Номинальная статическая грузоподъемность: 2590 кН

Подшипник SKF 3206 A, торговая марка: SKF, радиально-упорные шарикоподшипники, двухрядные, размеры: 30 мм x 62 мм x 23,8 мм, предельная скорость: 10000 об/мин, взаимозаменяемость: NSK 5206.

Запросить сейчас

• Торговая марка: SKF
• Размеры: 30 мм x 62 мм x 23,8 мм
• Номинальная динамическая грузоподъемность: 30 кН
• Номинальная статическая грузоподъемность: 30 кН

Подшипник NTN 7319B, однорядные радиально-упорные шарикоподшипники, размеры: 95 мм x 200 мм x 45 мм, динамическая грузоподъемность: 167 кН, статическая грузоподъемность: 149 кН

Запросить сейчас

Базовая динамическая грузоподъемность: 167 кН

Номинальная статическая грузоподъемность: 167 кН

Подшипник NTN 7318B, однорядные радиально-упорные шарикоподшипники, размеры: 90 мм x 190 мм x 43 мм, динамическая грузоподъемность: 156 кН, статическая грузоподъемность: 135 кН

Запросить сейчас

Номинальная динамическая грузоподъемность: 156 кН

Номинальная статическая грузоподъемность: 156 кН

Подшипник

NTN 7305B, однорядные радиально-упорные шарикоподшипники, размеры: 25 мм x 62 мм x 17 мм, динамическая грузоподъемность: 24,4 кН, статическая грузоподъемность: 14,6 кН

Запросить сейчас

• Марка: NTN
• Размеры: 25 мм x 62 мм x 17 мм
• Номинальная динамическая грузоподъемность: 24,4 кН
• Номинальная статическая грузоподъемность: 24,4 кН

Подшипник NTN 7212B, однорядные радиально-упорные шарикоподшипники, размеры: 60 мм x 110 мм x 22 мм, динамическая грузоподъемность: 56 кН, статическая грузоподъемность: 44,5 кН

Запросить сейчас 22 мм

Номинальная динамическая грузоподъемность: 56 кН

Номинальная статическая грузоподъемность: 56 кН

Подшипник NTN 7211B, однорядные радиально-упорные шарикоподшипники, размеры: 55 мм x 100 мм x 21 мм, динамическая грузоподъемность: 46,5 кН, статическая грузоподъемность: 36 кН

Запросить сейчас 21 мм

Номинальная динамическая грузоподъемность: 46,5 кН

Номинальная статическая грузоподъемность: 46,5 кН

Подшипник

NTN 7207B, однорядные радиально-упорные шарикоподшипники, размеры: 35 мм x 72 мм x 17 мм, динамическая грузоподъемность: 27,1 кН, статическая грузоподъемность: 18,4 кН

Запросить сейчас

• Марка: NTN
• Размеры: 35 мм x 72 мм x 17 мм
• Номинальная динамическая грузоподъемность: 27,1 кН
• Номинальная статическая грузоподъемность: 27,1 кН

Подшипник NTN 7206B, однорядные радиально-упорные шарикоподшипники, размеры: 30 мм x 62 мм x 16 мм, динамическая грузоподъемность: 20,5 кН, статическая грузоподъемность: 13,5 кН

Запросить сейчас x 16 мм

Номинальная динамическая грузоподъемность: 20,5 кН

Номинальная статическая грузоподъемность: 20,5 кН

Подшипник NTN 7006, однорядные радиально-упорные шарикоподшипники, размеры: 30 мм x 55 мм x 13 мм, динамическая грузоподъемность: 13,9 кН, статическая грузоподъемность: 9,45 кН

Запросить сейчас x 13 мм

Номинальная динамическая грузоподъемность: 13,9 кН

Номинальная статическая грузоподъемность: 13,9 кН

Подшипник

NTN 7204B, однорядные радиально-упорные шарикоподшипники, размеры: 20 мм x 47 мм x 14 мм, динамическая грузоподъемность: 13,3 кН, статическая грузоподъемность: 7,7 кН

Запросить сейчас

• Марка: NTN
• Размеры: 20 мм x 47 мм x 14 мм
• Номинальная динамическая грузоподъемность: 13,3 кН
• Номинальная статическая грузоподъемность: 13,3 кН

Подшипник NTN 7306B, однорядные радиально-упорные шарикоподшипники, размеры: 30 мм x 72 мм x 19 мм, динамическая грузоподъемность: 31 кН, статическая грузоподъемность: 20,5 кН

Запросить сейчас 19 мм

Номинальная динамическая грузоподъемность: 31 кН

Номинальная статическая грузоподъемность: 31 кН

Подшипники узлов

имеют в наличии подшипники KAYDON KG100CP0, открытый тонкий подшипник, серия KG, тип C, радиальный контакт, размеры подшипников KG100CP0: 10. 000″ x 12.000″ x 1″, вес: 7.900 фунтов.

Запросить сейчас

• : KAYDON
• Размеры: 10 000″ x 12 000″ x 1″
• Номинальная динамическая грузоподъемность: 9204 кН
• Номинальная статическая грузоподъемность: 9204 кН

9Подшипники узлов 0004 имеют в наличии подшипники KAYDON KG075CP0, открытый тонкий подшипник, серия KG, тип C, радиальный контакт, размеры подшипников KG075CP0: 7.500″ x 9.500″ x 1″, вес: 6.100lbs.

Узнать сейчас

• Марка : KAYDON
• Размеры: 7,500″ x 9,500″ x 1″
• Номинальная динамическая грузоподъемность: 7911 кН
• Номинальная статическая грузоподъемность: 7911 кН

Подшипники узлов

имеют в наличии подшипники KAYDON KF100CP0, открытый тонкий подшипник, серия KD, тип C, радиальный контакт, размеры подшипников KF100CP0: 10.000″ x 11.500″ x 0,75″, вес: 4.300lbs.

Запросить сейчас

• Марка: KAYDON
• Размеры: 10 000″ x 11 500″ x 0,75″
• Номинальная динамическая грузоподъемность: 5550 кН
• Номинальная статическая грузоподъемность: 9501 кН

Подшипники узлов

имеют в наличии подшипники KAYDON KF090AR0, открытые тонкостенные подшипники, серия KF, тип A, радиально-упорные, размеры подшипников KF090AR0: 9. 000″ x 10.500″ x 0.75″, вес: 3.950lbs. КАЙДОН

Размеры: 9 000″ x 10 500″ x 0,75″

Номинальная динамическая грузоподъемность: 5608 кН

Номинальная статическая грузоподъемность: 5608 кН

Подшипники узлов

имеют в наличии подшипники KAYDON KF080XP0, открытый тонкий подшипник, серия KF, тип X, размеры подшипников KF080XP0: 8.000″ x 9.500″ x 0.75″, вес: 3.500lbs.

Размеры: 8 000″ x 9 500″ x 0,75″

Номинальная динамическая грузоподъемность: 6535 кН

Номинальная статическая грузоподъемность: 6535 кН

Подшипники узлов

имеют в наличии подшипники KAYDON KF080AR0, открытый тонкий подшипник, серия KF, тип A, радиально-упорный, размеры подшипников KF080AR0: 8.000″ x 9.500″ x 0.75″, вес: 3.610lbs. KAYDON

Размеры: 8 000″ x 9 500″ x 0,75″

Номинальная динамическая грузоподъемность: 5242 кН

Номинальная статическая грузоподъемность: 5242 кН

9Подшипники узлов 0004 имеют в наличии подшипники KAYDON KF060XP0, открытые тонкостенные подшипники, серия KF, тип X, размеры подшипников KF060XP0: 6. 000″ x 7.500″ x 0.75″, вес: 2.700lbs.

Размеры: 6000 x 7500 x 0,75 дюйма

Номинальная динамическая грузоподъемность: 5651 кН

Номинальная статическая грузоподъемность: 5651 кН

Подшипники узлов

имеют в наличии подшипники KAYDON KF060CP0, открытый тонкий подшипник, серия KD, тип C, радиальный контакт, размеры подшипников KF060CP0: 6.000″ x 7.500″ x 0.75″, вес: 2.700lbs.

Запросить сейчас

• Марка: KAYDON
• Размеры: 6.000″ x 7.500″ x 0.75″
• Номинальная динамическая грузоподъемность: 4291 кН
• Номинальная статическая грузоподъемность: 42901 кН

---

Однорядные радиальные шарикоподшипники с внутренним диаметром 40–60 мм — подшипник CCTY

Однорядный радиальный шарикоподшипник

	Размеры (мм)				Базовая грузоподъемность (кН)		Ограничение скорости (об/мин)			Масса (кг)
	Отверстие	Внешний диаметр	Ширина	Минимальная фаска	Динамическая нагрузка	Статическая Нагрузка	Смазка		Масло
Номер детали	д	Д	Б	р см мин	С р	С 0р	РС, 2РЗ, З, ЗЗ	2РС	Открытый, Z	ок.
61808	40	52	7	0,3	6,35	5,55	12000	6700	14000	0,03
61908		62	12	0,6	13,80	10.00	11000	6300	13000	0,11
16008		68	9	0,3	13,80	10.20	10000	–	12000	0,13
6008		68	15	1,0	17,80	11.50	10000	6000	12000	0,19
6208		80	18	1,1	32,50	19.00	8500	5600	10000	0,37
6308		90	23	1,5	42,30	24. 00	7500	5300	9000	0,64
61809	45	58	7	0,3	6,63	6,15	11000	6000	13000	0,04
61909		68	12	0,6	14.10	10,90	9500	5600	12000	0,13
16009		75	10	0,6	16,50	10,80	9000	–	11000	0,17
6009		75	16	1,0	22. 10	15.20	9000	5300	11000	0,24
6209		85	19	1,1	35.10	21,60	7500	5300	9000	0,42
6309		100	25	1,5	55,30	32,00	6700	4800	8000	0,83
61810	50	65	7	0,3	6,76	6,80	9500	5300	11000	0,05
61910		72	12	0,6	14,60	11,80	9000	5300	11000	0,14
16010		80	10	0,6	16,80	11. 40	8500	–	10000	0,18
6010		80	16	1,0	22,90	16,60	8500	4800	10000	0,26
6210		90	20	1,1	37.10	23.20	7100	4800	8500	0,46
6310		110	27	2,0	65,00	38,50	6000	4300	7500	1,06
61811	55	72	9	0,3	9. 04	8,80	8500	4800	10000	0,08
61911		80	13	1,0	16,50	14.00	8000	4500	9500	0,19
16011		90	11	0,6	19.40	16.30	7500	–	9000	0,26
6011		90	18	1,1	29,60	21.20	7500	4500	9000	0,38
6211		100	21	1,5	46,20	29.30	6300	4300	7500	0,62
6311		120	29	2,0	74. 10	45,00	5600	4000	6700	1,37
61812	60	78	10	0,3	11,90	11.40	8000	4500	9500	0,10
61912		85	13	1,0	19.40	16.30	7500	4300	9000	0,19
16012		95	11	0,6	20.00	17,50	7100	–	8500	0,28
6012		95	18	1,1	30,70	23. 20	7100	4000	8500	0,41
6212		110	22	1,5	55,30	36.00	5600	3800	7100	0,78
6312		130	31	2.1	85,20	52,00	5300	3600	6300	1,72

	Размеры паза стопорного кольца (мм)					Стопорное кольцо Размеры (мм)		Размеры абатмента и галтели (мм)
Часть	и	б	Д 1	г 0	г 1 с	Д 2	ф	д а	Д и	р и	Г х	С Д
Номер	макс.	мин	макс.	макс.	мин	макс.	макс.	мин	макс.	макс.	макс.	мин	макс.
61808	1,30	0,95	50,70	0,25	0,30	54,80	0,85	42,0	42,0	50,0	0,3	55,5	1,8
61908	1,70	0,95	60,70	0,25	0,50	64,80	0,85	44,0	46,0	58,0	0,6	65,5	2,3
16008	–	–	–	–	–	–	–	37,0	–	60,0	0,3	–	–
6008	2,49	1,90	64,82	0,60	0,50	74,60	1,70	45,0	47,5	63,0	1,0	76,0	3,8
6208	3,28	1,90	76,81	0,60	0,50	86,60	1,70	46,5	50,5	73,5	1,0	88,0	4,6
6308	3,28	2,70	86,79	0,60	0,50	96,50	2,46	48,0	53,0	82,0	1,5	98,0	5,4
61809	1,30	0,95	56,70	0,25	0,30	60,80	0,85	47,0	47,5	56,0	0,3	61,5	1,8
61909	1,70	0,95	66,70	0,25	0,50	70,80	0,85	49,0	50,0	64,0	0,6	72,0	2,3
16009	–	–	–	–	–	–	–	49,0	–	71,0	0,6	–	–
6009	2,49	1,90	71,83	0,60	0,50	81,60	1,70	50,0	53,5	70,0	1,0	83,0	3,8
6209	3,28	1,90	81,81	0,60	0,50	91,60	1,70	51,5	55,5	78,5	1,0	93,0	4,6
6309	3,28	2,70	96,80	0,60	0,50	106. 50	2,46	53,0	61,5	92,0	1,5	108,0	5,4
61810	1,30	0,95	63,70	0,25	0,30	67,80	0,85	52,0	52,5	63,0	0,3	68,5	1,8
61910	1,70	0,95	70,70	0,25	0,50	74,80	0,85	54,0	55,0	68,0	0,6	76,0	2,3
16010	–	–	–	–	–	–	–	54,0	–	76,0	0,6	–	–
6010	2,49	1,90	76,81	0,60	0,50	86,60	1,70	55,0	58,5	75,0	1,0	88,0	3,8
6210	3,28	1,90	86,79	0,60	0,50	96,50	2,46	56,5	60,0	83,5	1,0	98,0	5,4
6310	3,28	2,70	106,81	0,60	0,50	116,60	2,46	59,0	68,0	101,0	2,0	118,0	5,4
61811	1,70	0,95	70,70	0,25	0,30	74,80	0,85	57,0	59,0	70,0	0,3	76,0	2,3
61911	2. 10	1,30	77,90	0,40	0,50	84.40	1,22	60,0	61,5	75,0	1,0	86,0	2,9
16011	–	–	–	–	–	–	–	59,0	–	86,0	0,6	–	–
6011	2,87	2,70	86,79	0,60	0,50	96,50	2,46	61,5	64,0	83,5	1,0	98,0	5,0
6211	3,28	2,70	96,80	0,60	0,50	106,50	2,46	63,0	66,5	92,0	1,5	108,0	5,4
6311	4,06	3. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
