18П – профиль серии с «параллельными гранями полок», горячекатаного метода производства.
- Стандарт: ГОСТ 8240;
- Вес погонного метра: 16,30 кг;
- Площадь поперечного сечения (F): 20,70 cm2;

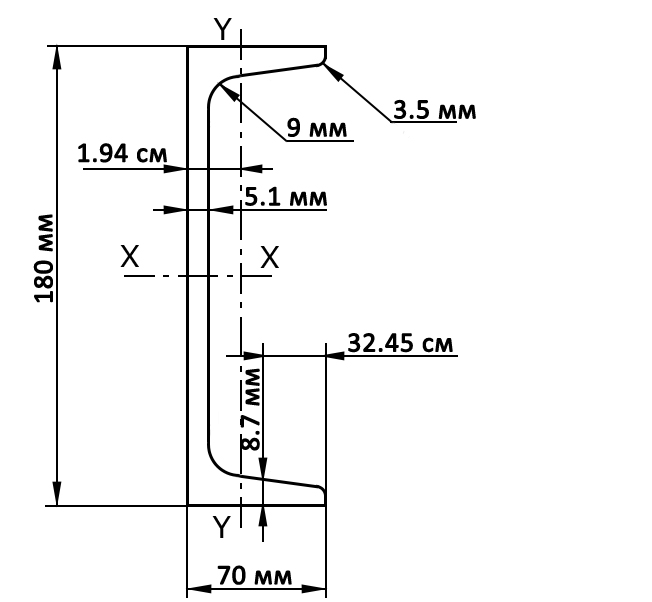

Размеры профиля |
|
| Участок профиля | Значение |
| Высота швеллера (h): | 180 mm |
| Ширина полки (b): | 70 mm |
| Толщина стенки (s): | 5,1 mm |
| Толщина полки (t): | 8,7 mm |
| Радиус внутреннего закругления (R): | 9,0 mm |
| Радиус закругления полки (r): | 5,0 mm |
| Расстояние от оси Y – Y до наружной грани стенки (X0): | 2,14 cm |
Допустимые отклонения |
|
| Участок профиля | Предельное отклонение |
| Высота швеллера (h): | ±2,0 mm |
| Ширина полки (b): | ±2,0 mm |
| Толщина стенки (s): | не контролируется |
| Толщина полки (t): | -0,5 mm |
| Перекос полки (Д): | 1,0 mm |
| Перегиб стенки (f): | 1,0 mm |
Величины и значения в осях |
|
| Величины профиля в оси X | Значение |
| Момент инерции (Ix): | 1 090,0 cm4 |
| Момент сопротивления (Wx): | 121,0 cm3 |
| Радиус инерции (ix): | 7,26 cm |
| Статический момент полусечения (Sx): | 70,00 cm3 |
| Величины профиля в оси Y | Значение |
| Момент инерции (Iy): | 100,00 cm4 |
| Момент сопротивления (Wy): | 20,60 cm3 |
| Радиус инерции ( |
2,20 cm |
Название серии: Швеллеры с параллельными гранями полок.
Принадлежность профиля к серии с
«параллельными гранями полок» – отражено в нумерации горячекатаного профиля, наличием в маркировке (вместе с цифровым обозначением) буквы П.
Швеллеры с «параллельными гранями полок» (по ГОСТ 8240) состоят из 18-ти типоразмеров. Горячекатаный швеллер 18П является девятым типоразмером в серии.
В государственном стандарте ГОСТ 8240, швеллеры входящие в группу горячекатаных, разделяются на пять серий:
- Швеллеры специальные – серии С, Са, Сб;
- Швеллеры с параллельными гранями полок – серия П;
- Швеллеры с уклоном внутренних граней полок – серия У;
- Швеллеры экономичные с параллельными гранями полок – серия Э;
- Швеллеры легкой серии с параллельными гранями полок – серия Л.
Указанные данные на швеллер с «параллельными гранями полок» 18П структурированы на основе регламентирующего стандарта качества ГОСТ 8240 Швеллеры стальные горячекатаные.
Швеллер 18П
Сэндвич-панели Трубы ППУ Трубопроводная арматура Профнастил Сетка и метизы Сортовой прокат Нержавеющий прокат
- Главная
- Сортовой Металлопрокат
- Швеллер
- 18П

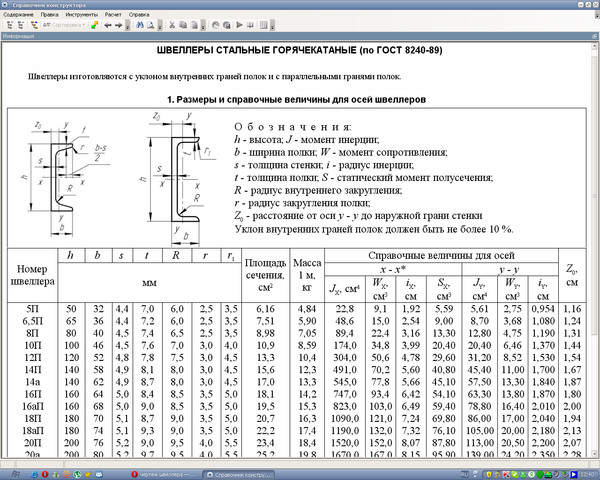

Швеллер 18П ГОСТ 8240-97
| Номер швеллера | h, Высота | b, Ширина полки | s, Толщина стенки | t, Толщина полки | R | г | Площадь поперечного сечения F, см2 | Масса 1 м, кг | Справочные значения для осей | X0, см | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| не более | Х-Х | Y -Y | ||||||||||||||
| мм | Iх, см4 | Wx, см3 | ix, см | Sx, см3 | Iy, см4 | Wу, см3 | i0, см | |||||||||
| 18П | 180 | 70 | 5. 1 | 8.7 | 9 | 5 | 20.7 | 16.3 | 1090 | 121 | 7.26 | 70 | 100 | 20.6 | 2.2 | 2.14 |
Швеллер 18П – наверное опять единственный из наиболее популярных вариантов черного металлопроката, применяемых на нынешнем строительстве, И в разных сферах промышленности. При этом спасибо индивидуальности строения, швеллер п образный стальной обладает неповторимыми качествами, Делающими его незаменимым при реализации наиболее замысловатых и нестандартных строительных проектов.
По своему формальному образу стальной гнутый швеллер является балкой на разрезе похожий на символ «П» из положением полок начиная с одной грани стенки.
Этот лик металлопроката делают в основном путем огненной прокатки металла стальной болванки на специальных сортовых оборудованиях, благодаря чему получают приурочный сорт продукта,
Обозначенный в спецификациях только швеллеры стальные горячекатанные.
