Труба чугунная 150 мм (наружный диаметр) – вес и цена за метр, канализационная система sml – ГОСТ 9583 – 75
В жилых, общественных и промышленных зданиях для проведения канализации используют безнапорную канализационную чугунную трубу (ТЧК), которая отвечает всем требованиям ГОСТ 6942-98.

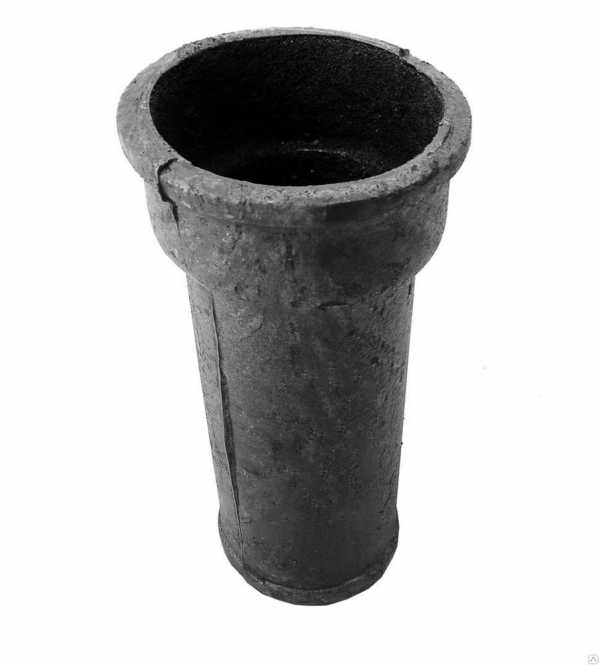

Для производства безнапорных раструбных труб и фасонных частей к ним применяют серый чугун с наличием пластинчатого графита, что соответствует нормативам ГОСТ 6942-98.
Используют чугунные трубы для оборудования канализационных, водопроводных, теплопроводных систем и коллекторов. Кроме того, они нашли широкое применение в промышленности.
Прокладывают внутренние отведения (канализацию) хозяйственных и фекальных стоков в основном из чугунной трубы 150 мм. В данном случае, речь идет о чугунной трубе с условным внутренним диаметром 150 мм, а наружный диаметр при этом, составляет 170 мм.
Почему чугун?
Почему применяют чаще всего чугунные изделия? Дело в том, что такие трубы обладают рядом преимуществ, в сравнении, например, с пластиковыми аналогами.
Они:
- отличаются надежностью, прочностью;
- функционируют без ремонта или замены на протяжении 50-80 лет;
- обладают антикоррозионными свойствами;
- монтируются без использования соединительных деталей, если радиус дуги – достаточно большой;
- могут прокладываться на глубине до 8-10 метров;
- используются, в случае необходимости, несколько раз;
- легко монтируются и демонтируются;
- после окончания срока эксплуатации поддаются полной утилизации.
Кроме того, для усиления антикоррозионных свойств, а, соответственно, для увеличения срока службы, канализационная чугунная труба изнутри и снаружи покрывается специальным битумным составом.
Немного о ВЧШГ
Если при производстве использовать высокопрочный чугун с определенным количеством шаровидного графита, то получим трубу чугунную ВЧШГ. Благодаря графиту, изделиям характерна повышенная устойчивость к возможным повреждениям, поскольку они становятся более пластичными. Если прислушиваться к выводам ученых, то такая чугунная труба вчшг 150 может прослужить до 100 лет.
Кроме канализационных сетей, ее применяют в горячем и холодном водоснабжении, теплоснабжении, а также в трубопроводах, обеспечивающих нефтеперерабатывающую, химическую и горнодобывающую промышленность. Кроме того, коллектора ВЧШГ нашли свое применение в морских терминалах, нефтеналивных судах (танкерах). Без них невозможно представить транспортировку нефти и нефтесодержащих жидкостей.

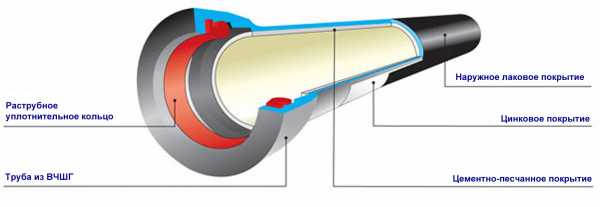

Для их внешнего покрытия используют битумный лак или композитную смесь, в состав которой входят цинк и лак.
Чтобы обеспечить активную и пассивную защиту внутренней поверхности, на металл наносят цементно-песчаный раствор.
Основные параметры – вес и длина
Если вам необходимо купить канализационную чугунную трубу диаметром 150 мм, то нужно знать ее основные параметры: вес и длину. Для чего? – спросите вы.
Ответ: они нужны, прежде всего, для:
- правильного определения объема купленного товара;
- определения грузоподъемности транспорта, который необходимо заказать для доставки товара к месту назначения.
Кроме того, длина играет большую роль при составлении схемы разводки будущей сети в квартире или частном домике.
Вес 1 погонного метра чугунного стояка ДУ 150 мм составляет 33,7 кг при толщине стенки 9,2 мм. При этом, цена за метр такого стояка из чугуна, диаметром 150 мм, составляет примерно 25 дол.
Седелка: что это такое?
При правильном соединении элементов не должно возникать проблем с эксплуатацией любого трубопровода. Если же надо сделать правильно ответвление, например в канализационной системе, то лучше всего применить сиделку на чугунный коллектор 150.
Седелка
Что собой представляет такой составной элемент трубопроводов? Седелка – такая деталь, которая может закрепляться на трубе в том месте, откуда необходимо осуществить правильное ответвление.
Важность применения седелки заключается в том, что с ее помощью можно осуществить разветвление в любой точке водопровода, тепловой сети, канализационной системы, без их демонтажа. Как это делается? Сначала необходимо сделать отверстие в стояке, на котором установить эту деталь.
После этого, отверстие нужно окружить плотно прилегающей резиновой прокладкой, чтобы не протекала вода на этом участке. Все, теперь нужно закрепить деталь, затянуть болты и подсоединять трубы, запорные устройства с высоким классом герметичности (ГОСТ 9583-75). Ответвление готово к работе.
Седелки производятся в виде хомутов и накладок. В первом исполнении детали, стояк зажимают с помощью двух частей хомута. Одна половина седелки оснащена резьбовым отводом, с помощью которого производится монтаж детали, добавляющейся к новому врезающемуся трубопроводу.
Седелка-накладка применяется для осуществления отводов на трубах из полиэтилена.
Sml трубы
Современны высотные сооружения, бизнес-центры, другие объекты, к которым предъявляются повышенные требования с точки зрения пожаробезопасности и шумоизоляции, оснащаются канализацией, состоящей из чугунных труб 150х3000 sml.
Для их производства пользуются методом центробежного литья. Благодаря специальной термической обработке при температуре около 900°С, у них наблюдается не только возрастание границы прочности на разрыв, но и улучшаются механические свойства в целом. Внутреннюю часть стояков покрывают эпоксидной смолой, а наружную – грунтовкой, сделанной на основе акрилового лака.
Sml изделие
Такие изделия обладают рядом положительных свойств, к которым можно отнести:
- отличные звукоизоляционные качества;
- устойчивость к горению;
- отсутствие токсичных выделений.
Плюс к этому, они обладают очень низким теплорасширяющим коэффициентом, что очень способствует качественному проведению процесса бетонирования.
Соединяют стояки с помощью соединительных хомутов. Такие sml трубы из чугуна производятся соответственно европейского стандарта, соответствуют ГОСТ 6942-98 и выпускаются специально для российского рынка.
Смотреть видео:
trubtraid.ru
Наружный диаметр 100 трубы чугунной. Особенности покупки чугунных труб по массе
Вес трубы чугунной напорной
Главная > т >
В таблицах указан вес чугунных труб напорных, предназначенных для напорных систем, согласно ГОСТ 9583-75. В соответствии с ГОСТ-ом, данные чугунные трубы являются раструбными, в зависимости от толщины стенки, подразделяются на три класса: А, Б и ЛА.
Параметры чугунных напорных труб с раструбным соединением класса А
| 65 | 81 | 7,4 | 12,4 | 80,65 |
| 80 | 98 | 7,9 | 16,2 | 61,73 |
| 100 | 118 | 8,3 | 20,8 | 48,08 |
| 125 | 144 | 8,7 | 26,8 | 37,31 |
| 150 | 170 | 9,2 | 33,7 | 29,67 |
| 200 | 222 | 10,1 | 48,8 | 20,49 |
| 250 | 274 | 11,0 | 65,9 | 15,17 |
| 300 | 326 | 11,9 | 85,2 | 11,74 |
| 350 | 378 | 12,8 | 106,5 | 9,39 |
| 400 | 429 | 13,8 | 130,5 | 7,66 |
| 500 | 532 | 15,6 | 183,5 | 5,45 |
| 600 | 635 | 17,4 | 244,8 | 4,08 |
| 700 | 738 | 19,3 | 316,0 | 3,16 |
| 800 | 842 | 21,1 | 394,6 | |
| 900 | 945 | 22,3 | 480,9 | 2,08 |
| 1000 | 1048 | 24,8 | 578,0 | 1,73 |
Параметры чугунных напорных труб с раструбным соединением класса Б
| 65 | 81 | 8,0 | 13,3 | 75,19 |
| 80 | 98 |
pellete.ru
|

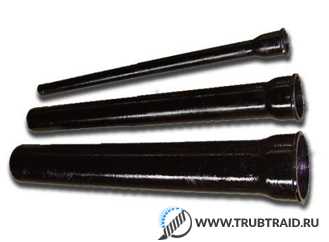

Трубы чугунные напорные раструбные ГОСТ 9583-75 предназначены для водонапорных систем. В зависимости от толщины стенки трубы подразделяются на три класса: ЛА, А и Б. Параметры чугунных напорных труб с раструбным соединением класса ЛА (ГОСТ 9583-75)
Параметры чугунных напорных труб с раструбным соединением класса А (ГОСТ 9583-75)
Параметры чугунных напорных труб с раструбным соединением класса Б (ГОСТ 9583-75)
ТРУБА ЧУГУННАЯ КАНАЛИЗАЦИОННАЯ
|
stroysnabmetall.ru
Чугунные трубы: вес, размер, диаметр
Чтобы сделать правильный выбор чугунных изделий, нужно знать их преимущественные особенности, сферы их использования, а также уметь правильно рассчитать удельный вес трубы из чугуна.
Такой металл, как чугун, широко был применим в трубопроводных конструкциях достаточно долго в европейских странах. Он был, чуть ли не единственным материалом, из которого производились отечественные трубы.
Чугунные изделия начали применять давно, еще со времен как металлические трубы стали новшеством для прокладки каналов для перемещения жидких веществ, кроме того, издавна из чугуна стали производить трубы, которые были просто неподъемные, имевшие приличный вес и другие изделия, которые использовались для их стыковки. Такую продукцию в основном использовали для канализационных систем и систем подачи воды.
чугунные трубы для канализацииСегодня, с применением новейших разработок, чугунные изделия становятся все лучше, удобней и качественней. Улучшается и сам процесс их производства, методы установки каналов из чугунных труб и качественные характеристики чугунного материала. За последние десятилетия произошли существенные и грандиозные открытия в этой области, был разработан новый вид металла, в чугун добавили шаровидный материал, который придал материалу еще большей эластичности и стойкости к повреждениям и образованию трещин.
Широкий ассортимент диаметральных параметров труб из чугуна дал возможность вернуть им былую славу и практически везде применять их совершенно в любой области, пожалуй, так же, как и в случае с пластиковыми трубами.

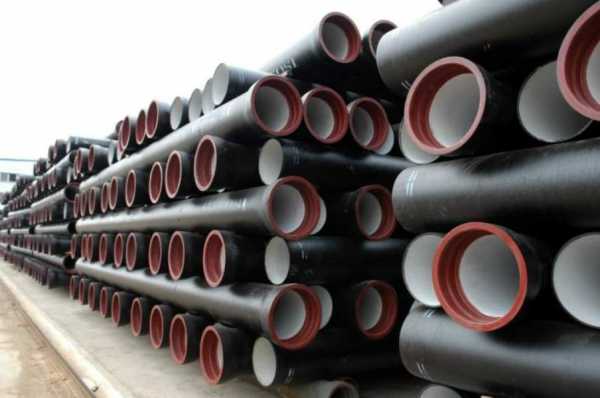

ВЧШГ для водоснабженияЧугунные изделия
На сегодняшний день трубы из чугуна используются при производстве изделий сантехнического характера везде, при этом, имея несколько значимых недочетов. Одним из недостатков является то, что они тяжелые, например, изделие из чугуна имеет больший вес в отличие от полимерной трубы таких же параметров.
Помимо всего, в отличие от пластиковых изделий, для чугунных труб сложно выполнять стыковочные соединения, а технические особенности дают возможность производить чугунные изделия маленькой длины.
Нужно понимать, что в процессе изготовления изделий из чугуна вполне вероятно наличие повреждений и дефектных участков, поэтому первоначально, перед самой установкой необходимо провести осмотр изделия изнутри, проявляя особую внимательность и аккуратность.
Преимущественные особенности изделий из чугуна
К положительным сторонам усовершенствованных труб из чугуна, имеющего высокий уровень прочности и минерал в виде шарообразного графитного элемента (ВЧШГ), причисляют:
1. Долгосрочность эксплуатации. Могут прослужить около века.
2. Имеют высокий уровень прочности и низкий показатель возможных аварийных ситуаций.
3. Состоят из тяжелого материала, чугунные изделия можно раскладывать по окружности с большим диаметральным параметром, не используя специальных соединительных узлов.
4. Имеют высокий уровень устойчивости к коррозийным образованиям и к внутреннему заселению неблагоприятной среды. Эти преимущественные особенности обеспечивают сохранность качественно передвигающейся жидкости.
5. Имеют высокий уровень прочности к механическим ударам.
6. Проявляют стойкость к перепадам температуры, в частности ее понижению. Могут качественно эксплуатироваться в условиях показателя 60 градусов по Цельсию.
7. Изделия из ВЧШГ эластичны.
8. Простота обработки с целью сохранения тепла и теплообмена, а также обеспечения защитных механизмов от возникновения коррозийных образований путем применения специальной эмали.
9. Устойчивы к колебаниям гидравлической системы, в частности показателей давления.
10. Способны выдерживать нагрузки вне самой трубы.
11. Их можно углублять в грунт даже в пределах 10 метров.
12. В связи с низкой себестоимостью и небольшими расходами на их установку, в том числе и эксплуатационными затратами, чугунные изделия являются экономически выгодным материалом.
13. Есть возможность утилизации после окончания эксплуатационного срока.
Использование
Чугунные изделия, имеющие толстые стены и большие диаметральные параметры, например диаметр внутренней полости трубы, варьируется от 6,5 см до 100 см, изготавливаются, используя технологию отлития их пористого чугунного материала с последующей машинной обработкой.
чугунные трубы ВЧШГЧугунные изделия имеют шершавые внутренние стороны стен и большую их толщину. Именно благодаря этим особенностям изделия из чугуна имеют высокий уровень прочности и надежны в своем применении. В отличие от труб из стали, чугунные трубы имеют меньший вес и срок их эксплуатации гораздо дольше.
Нужно учитывать, что при соединительных работах по отношению чугунных труб, необходимо использовать расширения и уплотнители. Кроме того, сборочные элементы являются неотъемлемым приложением к чугунному изделию и продаются с ним комплектом.
Чугунные трубы используются для создания водопроводных конструкций, а также для канализационных линий и каналов передвижения нефтепродуктов и газовых веществ. Трубы, используемые в каналах подачи водных ресурсов, вполне подходят для транспортировки питьевых запасов и часто применяются при создании сливов, а именно:
1. Вод, выпавших в виде природных осадков;
2. Вод, которые отводятся в водоемы из населенных пунктов посредством канализации;
3. Вод, возникших в результате бытовой деятельности;
4. Вод, находящихся ниже поверхности земли, циркулирующих под ней.
Трубы из чугуна, которые применяются при прокладке систем канализации и водоснабжения, имеют способность прекрасно реагировать на вспомогательные защитные вещества. Их беспроблемно можно покрыть слоем антикоррозийного вещества, в частности покрытием на основе силикатов. Такие профилактические действия обеспечат сильнейшую защиту чугунного канала, увеличат срок его службы.
вчшг труба для канализацииПервоначально перед установкой трубы из чугуна необходимо ее внимательно осмотреть. Внешняя поверхность трубы должна иметь ровный вид и гладкость на ощупь, должны отсутствовать явные разнообразные пятна, бугры, вмятины и трещины. Если такие признаки имеются, это свидетельствует о наличии в составе чугунного сплава шлаковых частиц. Щели и любые, в том числе мелкие, трещины могут спровоцировать протекание трубы.
Помимо всего прочего, важным моментом является изучение срезов чугунных изделий. Они должны иметь однородный вид с мелкозернистой структурой.
Желательно простучать трубу, дабы исключить наличие невидимых дефектных участков. Определить отсутствие таких неблагоприятных нюансов можно, ориентируясь по звуку, вдоль чугунного изделия должен проноситься одинаковый звук.
Расчетные действия
В целях расчета весового показателя чугунного изделия на метр его длины, необходимо знать внешние и внутренние параметры, а именно его объемы и показатель толщины стен.
Зная всю надлежащую информацию, нужно брать во внимание все разновидности изделий по этим трем параметрам:
1. Весовой показатель трубы из чугуна, внешний диаметр которой 8 см, а толщина стен около 0,8 см будет соответствовать 13 кг. Не стоит забывать, что все приведенные расчеты определяются на метр длины изделия. Сумма длин изделий, вес которых около тонны, составляет около 75 погонных метров.
2. Если же у трубы имеется большой диаметральный параметр, например, 17 см, а толщина стен около 1 см, тогда вес будет рассчитан примерно 36 кг. Совокупность длин изделий в одной тонне около 27 метров.
3. Погонный метр огромных чугунных изделий с внешним диаметром, который больше чем 100 см и показателем толщины стен в 2,7 см, будет весить около 620 кг. Изделие с удельным весом около тонны составляет всего 1,5 метра.
чугунные трубы водопроводныеПомимо всего, даже если у изделий будет одинаковая толщина стен и их диаметр, весовой показатель погонного метра чугунных изделий может быть абсолютно разным. Все зависит от разнообразных значений, например, от вида соединительных узлов.
Необходимо учитывать, что вспомогательные детали и элементы конструкции значительно увеличивают весовой показатель чугунной трубы.
В зависимости от нагрузки воздействия давления, которую может выдержать чугунная труба, изделия делятся на три вида:
1. Трубы из чугуна (класс А), имеющие расширения для соединительных работ;
2. Чугунные изделия (класс Б), которые соединяются с помощью расширений;
3. Изделия из чугуна (класс ЛА) с расширением для соединения.
Итак, вес чугунного изделия напрямую находится в зависимости от параметров толщины стен, например, вес труб с одинаковыми внешними диаметрами в 8,1 см и совершенно разной толщиной стен (0,74 см и 0,8 см) будет разниться примерно в 1 кг. Опять-таки, вес в примере приведен на один метр длины изделия.
Делая вывод, можно остановиться на мысли, что если трубы не будут подвергаться сильнейшему воздействию давления, тогда нецелесообразно останавливать выбор на трубах с толстыми стенами, так как это значительно увеличивает вес конструкции в целом, а также сводит к нулю беспроблемную их доставку к месту назначения.
o-trubah.com
Чугунные водопроводные трубы: ГОСТ, диаметр, соединение
В настоящее время все привыкли к тому, что из такого материала как чугун изготавливают трубы для канализации. Хотя даже такие водопроводы редко производят из данного материала. Но все, же вместе с новейшими материалами чугун все-таки продолжает использоваться в водоснабжении.
Что же такое чугун?
Данный материал является довольно хрупким. Так же следует отметить, что чугун сам по себе является железом, в котором присутствует большое количество углерода. Что касается ценовой политики, то если сравнить данный материал, например со сталью, то он окажется намного дешевле, а так же его положительной стороной можно считать то, что чугун не подвергается появлению коррозии.
Но как, же получается, что чугун довольно хрупкий материал, а его используют для положения трубного водопровода, он, же счет давления может разрушиться. Но нет, а все из-за того что именно трубы производят не из стандартного чугуна, а из его полнейшей модификации, то есть с применением в составе графита и магния. То есть если в состав чугуна добавить два данных элемента то он: уже не является хрупким материалом; при переформировке формы не дает возможности появления трещин; хорошо переносит атмосферный кислород.
водопроводные чугунные трубы с отверстиямиФорма
По форме водопроводные конструкции производят практически идентичными тем, что изготавливаются для канализации. Для того что бы чугунная труба в период эксплуатации не была подвержена коррозии в отношении нее применяется битумное покрытие. В основном такие трубы производятся диаметром до 300 миллиметров.
Соединение
Соединение данного вида изделий происходим практически, так же как и других видов, но есть единственное различие: чугунные трубы которые используются для водопроводов и канализаций должны выдерживать большую нагрузку и давление на них. То есть при соединении в выход отверстия монтируется следующая часть. После этого при помощи специальной чеканки они уплотняются между собой и обрабатываются промасленным волокном.
Чеканка используется для того что обеспечить дальнейшую хорошую герметичность, но если такое соединение в дальнейшем перед установкой не пройдет необходимую обработку, то есть вариант появления микроскопических смещений которые могут разрушить герметическое уплотнение. Для того что бы такого ни случилось нужно место стыка обработать свинцом в расплавленном виде или раствором цемента.
водопроводные чугунные трубы диаметрИспользование
Водопроводные трубные конструкции из чугуна в основном применяют для провода холодной воды к домам. Что же касается одиночного подвода в квартиру, то таких труб уже практически нигде и не повстречать. Данная конструкция закладывается на относительно большую глубину (с теплотрассами поступают по иному их помещают в железный короб, а затем на минимальной глубине размещают в земле).
За счет этого цена водопровода значительно снижается, но при движении грунта трубы тоже дают сдвиг и приключаются многие неполадки связанные с подачей воды или, же прорывом. Если происходил прорыв, то идя по улице можно увидеть, как из земли струится фонтан питьевой воды.
чугунные трубы водопроводные размерыПоложительные и отрицательные стороны применения чугунных труб
Положительные качества:
- чугуну не страшно появление ржавчины. Если, например, уложить в сырую землю на десяток лет стальную трубу, то достав ее через указанный срок можно увидеть полностью прогнившее решето. Что касается такого материала как чугун, то он будет служить как минимум сто лет при этом, не испортившись и не потеряв своих первозданных качеств;
- пройдя специальную обработку, данный материал обретает хорошую прочность, которая ни чем не уступает стали имеющей в своем составе углерод. То есть после специальной обработки такие водопроводы помещают под оживленные магистрали и не переживают. Из-за частого движения они могут быть повреждены;
- не оседает на внутренних стенках осадочные вещества воды.
Естественно, как и у каждого материала у чугуна существуют и свои недостатки:
- длительная состыковка деталей общей водопроводной конструкции. А все из-за того что при сборке не применяется никаких дополнительных сварочных или другого вида аппаратов. Единственное что может быть использовано это ручная чеканка, а так же веревка, предварительно обработанная маслом;
- довольно большая масса. У данного вида труб при идентичном диаметре со стальными, имеются очень большой толщины стенки. Так что даже при укладке трубы с минимальным диметром зачастую приходится применять в эксплуатацию кран;
- большая затрата денежных средств. Данный параметр можно рассматривать в отношении труб из полипропилена, так как их покупка обходится в несколько раз дешевле.
Альтернативные материалы для прокладки водопроводных магистралей.
чугунные трубы для водопроводаТруба, произведенная из стали
В настоящее время такой вид водопроводов и канализаций очень часто применяют при подводе холодной воды за счет того что произвести экономию в строительных аспектах. Но все же в итоге множества попыток заменить чугунную трубу стальной было много поражений, а все из-за того что сталь не имеет таких хороших качеств по отношению устойчивость к коррозии (даже если с внешней стороны они проходят обработку битумом), если на внешней стороне коррозия отсутствует, то внутри она обязательно появится.
То есть при применении стальной трубы ее нужно будет менять как минимум раз в десятилетие, иначе аварий водопровода просто не избежать. Чугунная же труба таких проблем не имеет за счет своей долговечности.
Полипропиленовые трубы
А вот именно такие трубы на сегодняшний день встречаются чаще всего. Данный материал имеет очень продолжительный срок эксплуатации, он довольно недорогой, а так же совмещать трубы для конструкции трубопровода очень не сложно. Благодаря их эластичности они хорошо приспособлены к всевозможным движениям грунта, но перед укладкой трубу из такого материала следует уложить в короб из металла.
Даже рассмотрев все положительные качества чугунных труб можно с уверенностью сказать это прошлый век. В настоящее время есть более практичные альтернативы.
