Диаметры труб
Очень часто измеряется диаметр труб в дюймах. Многие покупатели при выборе труб и арматуры к ним начинают “плавать” в этом вопросе.
Разъяснение: Основной характеристикой всех водогазопроводных труб является условный проход трубы. Под условным проходом трубы ( Dy ) понимают внутренний диаметр трубопровода, округленный до ближайшего значения из установленного стандартного ряда.
Применяют следующий ряд Dy: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 800, 1000, 1200, 1400, 1600, 2000, 2400 и 3000 мм.
Следующей характеристикой трубы является наружный диаметр Dнар
Однако наиболее часто диаметр газоводопроводных труб измеряется в дюймах. 1 дюйм = 25,4 мм. Ниже приведена таблица, которая поможет выбрать необходимый размер трубы и перевести размеры из одной системы в другую.
| Условный | Диаметр |
| Наружный |
|
|
|
| ВГП | БШ | Полимерная |
| 10 | 3/8″ | 17 | 16 | 17 |
| 15 | 1/2″ | 21. | 20 | 21.3 |
| 20 | 3/4″ | 26.8 | 26 | 26.8 |
| 25 | 1″ | 33.5 | 32 | 33.5 |
| 32 | 1 1/4″ | 42.3 | 42 | 42.3 |
| 40 | 1 1/2″ | 48 | 45 | 48 |
| 50 | 2″ | 60 | 57 | 60 |
| 65 | 2 1/2″ | 75. | 76 | 75.5 |
| 80 | 3″ | 88.5 | 89 | 88.5 |
| 90 | 3 1/2″ | 101.3 | 102 | 101.3 |
| 100 | 4″ | 114 | 108 | 114 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 165 |
3
5
Стоимость работ: Скважины от 1800 руб/п.
м.
возможна рассрочка платежа
Диаметры труб
Какие существуют диаметры труб?
Водогазопроводные трубы имеют 2 основные характеристики (диаметра).
- Внутренний диаметр труб или по-другому, условный проход трубы Dу
- Наружный диаметр труб Dн
Внутренние диаметры труб:
Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80 ,100, 125, 200 и т.д.
Применяется так же система измерения по диаметру резьбы в дюймах. 1 дюйм = 25,4 мм.
В таблице указаны размеры труб (диаметры) в мм и дюймах:
|
Условный проход трубы (Dy) мм |
Диаметр резьбы (G), дюйм |
|
||
|
Труба стальная водогазопроводная |
Бесшовная |
Полимерная |
||
|
10 |
3/8″ |
17 |
16 |
16 |
|
15 |
1/2″ |
21,3 |
20 |
20 |
|
20 |
3/4″ |
26,8 |
26 |
25 |
|
25 |
1″ |
33,5 |
32 |
32 |
|
32 |
1 1/4″ |
42,3 |
42 |
40 |
|
40 |
1 1/2″ |
48 |
45 |
50 |
|
50 |
2″ |
60 |
57 |
63 |
|
65 |
2 1/2″ |
75,5 |
76 |
75 |
|
80 |
|
88,5 |
89 |
90 |
|
90 |
3 1/2″ |
101,3 |
102 |
110 |
|
100 |
4″ |
114 |
108 |
125 |
|
125 |
5″ |
140 |
133 |
140 |
|
150 |
6″ |
165 |
159 |
160 |
При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.
Чугунные безнапорные трубы с диаметром Dу = 50 и 100 мм наиболее часто используемые.

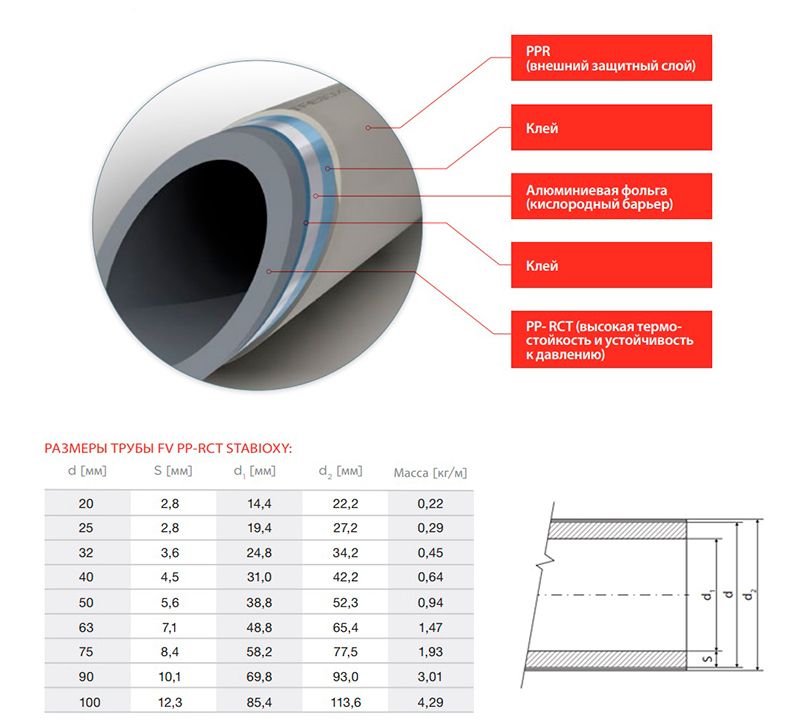

В настоящее время для прокладки внутридомовых трубопроводов все чаще используют трубы из полимерных материалов, которые вытесняют чугун и сталь.
Следует указать, что в зависимости от вида используемого материала при изготовлении труб используют разные системы обозначения. В большинстве случаев стальные и чугунные трубы обозначают по условному проходу или внутреннему диаметру. Трубы из меди, некоторые виды стальных труб, трубы из полимерных материалов обозначают по наружному диаметру. Поэтому следует внимательно относиться к выбору необходимой трубы, а так же учитывать толщину стенки.

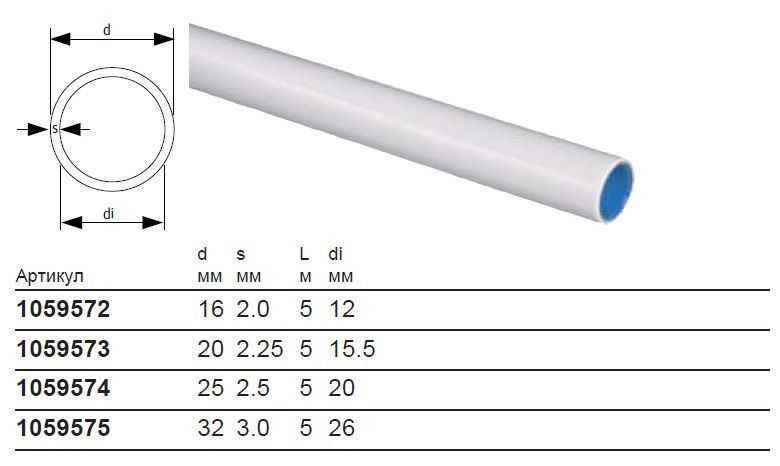

Наружные диаметры труб и толщина стенки труб:
|
Наружный диаметр, Dн мм |
Толщина стенки, мм |
|||||
|
Трубы стальные водогазопроводные ГОСТ 3262-75 |
||||||
|
15 |
2,8 |
|||||
|
20 |
2,8 |
|||||
|
25 |
3,2 |
|||||
|
32 |
3,2 |
|||||
|
40 |
3,5 |
|||||
|
50 |
3,5 |
|||||
|

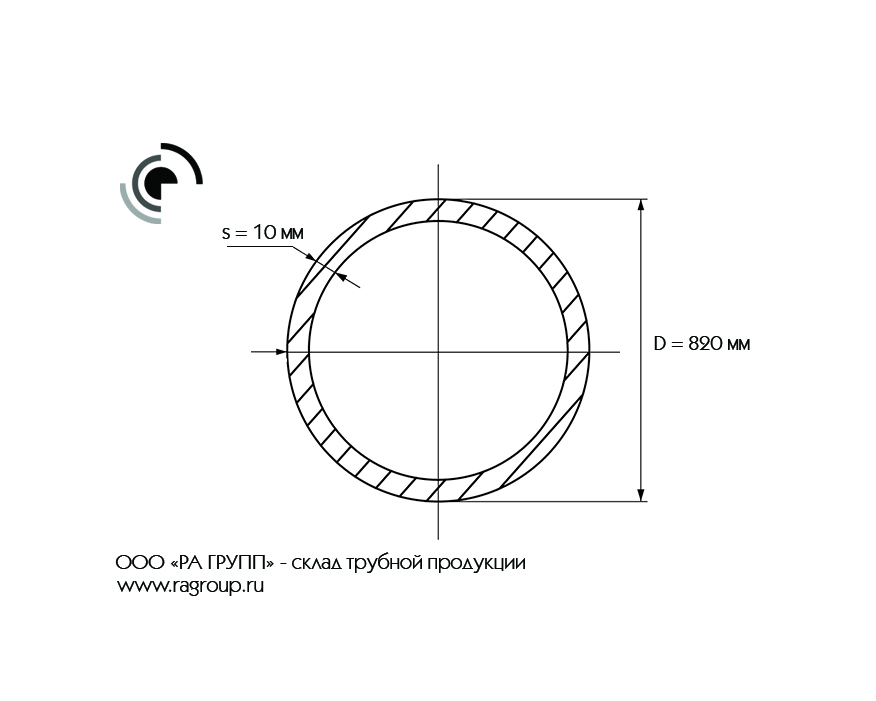

Трубы стальные электросварные ГОСТ 10704-91 ГОСТ 10705-80 |
||||||
|
57 |
3,5 |
|||||
|
76 |
3,5 |
|||||
|
89 |
3,5 |
4,0 |
||||
|
102 |
3,5 |
4,0 |
||||
|
108 |
3,5 |
4,0 |
||||
|
114 |
4,0 |
4,5 |
||||
|
133 |
4,0 |
4,5 |
||||
|
159 |
4,5 |
5,0 |
6,0 |
|||
|
Пластиковые трубы |
||||||
|
10 |
2,0 |
|||||
|
1,7 |
||||||
|
1,4 |
||||||
|
1,2 |
||||||
|
1,0 |
||||||
|
0,8 |
||||||
|
0,6 |
||||||
|
0,5 |
||||||
|
0,5 |
||||||
|
12 |
2,4 |
|||||
|
2,0 |
||||||
|
1,7 |
||||||
|
1,4 |
||||||
|
1,1 |
||||||
|
0,9 |
||||||
|
0,8 |
||||||
|
0,6 |
||||||
|
0,6 |
||||||
|
0,5 |
||||||
|
0,5 |
||||||
|
16 |
3,3 |
|||||
|
2,7 |
||||||
|
2,2 |
||||||
|
1,8 |
||||||
|
1,5 |
||||||
|
1,2 |
||||||
|
1,0 |
||||||
|
0,8 |
||||||
|
0,7 |
||||||
|
0,7 |
||||||
|
0,6 |
||||||
|
0,5 |
||||||
|
20 |
4,1 |
|||||
|
3,4 |
||||||
|
2,8 |
||||||
|
2,3 |
||||||
|
1,9 |
||||||
|
1,5 |
||||||
|
1,2 |
||||||
|
1,0 |
||||||
|
0,9 |
||||||
|
0,8 |
||||||
|
0,7 |
||||||
|
0,7 |
||||||
|
0,5 |
||||||
|
25 |
5,1 |
|||||
|
4,2 |
||||||
|
3,5 |
||||||
|
2,8 |
||||||
|
2,3 |
||||||
|
1,9 |
||||||
|
1,5 |
||||||
|
1,2 |
||||||
|
1,1 |
||||||
|
1,0 |
||||||
|
0,9 |
||||||
|
0,8 |
||||||
|
0,7 |
||||||
|
0,5 |
||||||
|
32 |
6,5 |
|||||
|
5,4 |
||||||
|
4,4 |
||||||
|
3,6 |
||||||
|
2,9 |
||||||
|
2,4 |
||||||
|
1,9 |
||||||
|
1,6 |
||||||
|
1,4 |
||||||
|
1,3 |
||||||
|
1,1 |
||||||
|
1,0 |
||||||
|
0,8 |
||||||
|
0,7 |
||||||
|
0,5 |
||||||
Диаметры и ПНД труб
Трубы из полиэтилена низкого давления используются при прокладке коммуникаций в различных областях промышленности, сельского хозяйства, ЖКХ и в частных домовладениях.
Определяющий размер трубы ПНД это диаметр (мм), который указывается при маркировке продукции и который обязательно должен соответствовать спецификациям к строительно-монтажным чертежам и схемам.
Труба ПНД: диаметры
При выборе и покупке труб требуется не только проверить промаркированный на изделии диаметр, но и уточнить какой именно размер указал тот или иной производитель.
По ГОСТ 18599-2001 диаметры полиэтиленовых труб определяются как:
- средний наружный;
- номинальный наружный.
Средний наружный определяется измерением периметра трубы по наружной части, делением на π и округлением до 0,1 мм в большую сторону. Номинальный наружный соответствует минимальному значению среднего наружного.
Для расчета гидравлических сопротивлений трассы важен внутренний диаметр. Это фактическая величина, рассчитанная в результате измерений – по периметру, деленному на π. Принято пользоваться также значением номинального внутреннего диаметра трубы ПНД, определение которого отсутствует в ГОСТ, но, по аналогии с металлическими, определяют как округленное значение внутреннего диаметра.
При выборе этой характеристики ориентируются на номинальный диаметр трубопроводной арматуры, штуцеров и патрубков, с которыми в трассе стыкуется труба.
Условный диаметр для труб ПНД российскими стандартами также не определен и в различных случаях понимается как:
- внутренний размер;
- размер под резьбу;
- соответствующий условным диаметрам стальных труб по ГОСТ.
Согласно ГОСТ, трубы российских производителей имеют маркировку, в которой указан производитель и данные изделия: номинальный наружный диаметр, отношение диаметра к толщине стенки, номинальная толщина стенки и назначение (питьевая, техническая).
Импортная продукция может содержать свою маркировку: диаметр трубы ПНД может быть указан наружный, внутренний, условный. Также в обозначении может присутствовать другая информация. Уточняйте особенности маркировки конкретного изделия у продавца.
Прочие размеры
Одной из главных характеристик для напорных трубопроводов является показатель соотношения номинального наружного диаметра к толщине – SDR.
Именно этот показатель определяет максимально допустимое рабочее давление (МОР, МПа) в трубопроводе, которое труба выдерживает без нарушения целостности. Т.е.: чем ниже SDR, тем выше может быть МОР. Соотношение между этими величинами для разных диаметров полиэтиленовых труб различное и вычисляется по формуле с поправкой на температурный режим среды.
ГОСТ также определяет понятие «номинальная толщина стенки», которая в изделии не может быть ниже утверждённой для каждой серии – S – показателя прочности для длительной (до 50 лет) эксплуатации системы.
Согласно стандарту, трубы ПНД диаметром более 180 мм производятся только отдельными изделиями, длиной до 25 м. Изделия меньшего диаметра могут поставляться в бухтах.
|
|
SDR 26 |
SDR 21 |
SDR 17 |
SDR 13,6 |
SDR 11 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
ПЭ 80 |
PN 5 |
PN 6,3 |
PN 8 |
PN 10 |
| |||||
|
ПЭ 100 |
PN 6,3 |
PN 8 |
PN 10 |
PN 12,5 |
PN 16 | |||||
|
Наружный диаметр, мм |
Толщина стенки, мм |
Масса 1 м, кг |
Толщина стенки, мм |
Масса 1 м, кг |
Толщина стенки, мм |
Масса 1 м, кг |
Толщина стенки, мм |
Масса 1 м, кг |
Толщина стенки, мм |
Масса 1 м, кг |
|
20 |
|
|
|
|
|
|
|
|
2,0 |
0,116 |
|
25 |
|
|
|
|
|
|
2,0 |
0,148 |
2,3 |
0,169 |
|
32 |
|
|
|
|
2,0 |
0,193 |
2,4 |
0,229 |
3,0 |
0,277 |
|
40 |
|
|
2,0 |
0,244 |
2,4 |
0,292 |
3,0 |
0,353 |
3,7 |
0,427 |
|
50 |
2,0 |
0,308 |
2,4 |
0,369 |
3,0 |
0,449 |
3,7 |
0,545 |
4,6 |
0,663 |
|
63 |
2,5 |
0,488 |
3,0 |
0,573 |
3,8 |
0,715 |
4,7 |
0,869 |
5,8 |
1,05 |
|
75 |
2,9 |
0,668 |
3,6 |
0,821 |
4,5 |
1,01 |
5,6 |
1,23 |
6,8 |
1,46 |
|
90 |
3,5 |
0,969 |
4,3 |
1,180 |
5,4 |
1,45 |
6,7 |
1,76 |
8,2 |
2,12 |
|
110 |
4,2 |
1,420 |
5,3 |
1,770 |
6,6 |
2,16 |
8,1 |
2,61 |
10,0 |
3,14 |
|
125 |
4,8 |
1,830 |
6,0 |
2,260 |
7,4 |
2,75 |
9,2 |
3,37 |
11,4 |
4,08 |
|
140 |
5,4 |
2,310 |
6,7 |
2,830 |
8,3 |
3,46 |
10,3 |
4,22 |
12,7 |
5,08 |
|
160 |
6,2 |
3,030 |
7,7 |
3,710 |
9,5 |
4,51 |
11,8 |
5,50 |
14,6 |
6,67 |
|
180 |
6,9 |
3,780 |
8,6 |
4,660 |
10,7 |
5,71 |
13,3 |
6,98 |
16,4 |
8,43 |
|
200 |
7,7 |
4,680 |
9,6 |
5,770 |
11,9 |
7,04 |
14,7 |
8,56 |
18,2 |
10,4 |
|
225 |
8,6 |
5,880 |
10,8 |
7,290 |
13,4 |
8,94 |
16,6 |
10,9 |
20,5 |
13,2 |
|
250 |
9,6 |
7,290 |
11,9 |
8,920 |
14,8 |
11,0 |
18,4 |
13,4 |
22,7 |
16,2 |
|
280 |
10,7 |
9,090 |
13,4 |
11,300 |
16,6 |
13,8 |
20,6 |
16,8 |
25,4 |
20,3 |
|
315 |
12,1 |
11,600 |
15,0 |
14,200 |
18,7 |
17,4 |
23,2 |
21,3 |
28,6 |
25,7 |
|
355 |
13,6 |
14,600 |
16,9 |
18,000 |
21,1 |
22,2 |
26,1 |
27,0 |
32,2 |
32,6 |
|
400 |
15,3 |
18,600 |
19,1 |
22,900 |
23,7 |
28,0 |
29,4 |
34,2 |
36,3 |
41,4 |
|
450 |
17,2 |
23,500 |
21,5 |
29,000 |
26,7 |
35,5 |
33,1 |
43,3 |
40,9 |
52,4 |
|
500 |
19,1 |
29,000 |
23,9 |
35,800 |
29,7 |
43,9 |
36,8 |
53,5 |
45,4 |
64,7 |
|
560 |
21,4 |
36,300 |
26,7 |
44,800 |
33,2 |
55,0 |
41,2 |
67,1 |
50,8 |
81,0 |
|
630 |
24,1 |
46,000 |
30,0 |
56,500 |
37,4 |
69,6 |
46,3 |
84,8 |
57,2 |
103,00 |
|
710 |
27,2 |
58,500 |
33,9 |
72,100 |
42,1 |
88,4 |
52,2 |
108,00 |
64,5 |
131,00 |
|
800 |
30,6 |
74,100 |
38,1 |
91,400 |
47,4 |
112,0 |
58,8 |
137,0 |
72,6 |
166,00 |
|
900 |
34,4 |
93,800 |
42,9 |
116,000 |
53,3 |
142,0 |
66,1 |
173,00 |
|
|
|
1000 |
38,2 |
116,000 |
47,7 |
143,000 |
59,3 |
175,0 |
73,5 |
214,00 |
|
|
|
1200 |
45,9 |
167,000 |
57,2 |
206,000 |
71,1 |
252,0 |
|
|
|
|
Применение
Основными способами соединения труб ПНД являются:
- разъемное – с помощью фитингов, фланцев, раструбов;
- неразъемное – электромуфтовая и стыковая сварка.
Способ соединения зависит от давления в трубопроводе и его назначении, а также от диаметра изделия.
Большой выбор диаметров и прочностных характеристик, а также низкая удельная масса, коррозионная стойкость и высокая сопротивляемость разрыву являются причинами широкого распространения труб ПНД различного диаметра:
- Ø 16 – 1200 мм – водоснабжение;
- Ø 20 – 225 мм – газоснабжение;
- Ø 110 мм и больше – канализация;
- Ø 50 – 1200 мм – дренажные системы;
- Ø 16 – 315 мм – продуктопроводы технологические.
Применяют их также при строительстве скважин, для изоляции и прокладки кабельных соединений, для подземной и надземной (с защитой от ультрафиолета) прокладки.
Назад
Стальные трубыANSI Schedule 40
На основе ASTM A53 — Стандартные технические условия для труб, стальных, черных и горячеоцинкованных, оцинкованных, сварных и бесшовных.
Для получения полной таблицы с указанием длины по сравнению с внешней и внутренней поверхностью, объемом, весом и количеством нитей – поверните экран!
| Размер трубы (дюйм) | Диаметр (дюйм) | (5 дюймов) 17 | Поперечные области (в 2 ) | Длина трубы (фут на кв.  | Количество резьбов на дюйм винта | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Внешний | Внутренний | Внешняя | Внутренняя | Сталь | Внешняя поверхность (FT) | .0016 (ft) | (lb/ft) | (kg/m) | |||||||||||||
| 1/8 | 0.405 | 0.27 | 0.07 | 0.13 | 0.06 | 0.07 | 9.43 | 14.20 | 0.0004 | 0.24 | 0.36 | 27 | |||||||||
| ¼ | 0.540 | 0.36 | 0.09 | 0.23 | 0.10 | 0.13 | 7.07 | 10.49 | 0.0007 | 0.42 | 0.63 | 18 | |||||||||
| 3/8 | 0.675 | 0.49 | 0.09 | 0.36 | 0.19 | 0.17 | 5.66 | 7.75 | 0. 0013 | 0.57 | 0.84 | 18 | |||||||||
| ½ | 0.840 | 0.62 | 0.11 | 0.55 | 0.30 | 0.25 | 4.55 | 6.14 | 0.0021 | 0.85 | 1.26 | 14 | |||||||||
| ¾ | 1.050 | 0.82 | 0.11 | 0.87 | 0.53 | 0.33 | 3.64 | 4.64 | 0.0037 | 1.13 | 1.68 | 14 | |||||||||
| 1 | 1.315 | 1.05 | 0.13 | 1.36 | 0.86 | 0.49 | 2.90 | 3.64 | 0.0060 | 1.68 | 2.50 | 11 ½ | |||||||||
| 1 ¼ | 1.660 | 1.38 | 0.14 | 2.16 | 1.50 | 0.67 | 2.30 | 2.77 | 0.0104 | 2. 27 | 3.38 | 11 ½ | |||||||||
| 1 ½ | 1.900 | 1.61 | 0.15 | 2.84 | 2.04 | 0.80 | 2.01 | 2.37 | 0.0141 | 2.72 | 4.04 | 11 ½ | |||||||||
| 2 | 2.375 | 2.07 | 0.15 | 4.43 | 3.36 | 1.08 | 1.61 | 1.85 | 0.0233 | 3.65 | 5.43 | 11 ½ | |||||||||
| 2 ½ | 2.875 | 2.47 | 0.20 | 6.49 | 4.79 | 1.70 | 1.33 | 1.55 | 0.0333 | 5.79 | 8.62 | 8 | |||||||||
| 3 | 3.500 | 3.07 | 0.22 | 9.62 | 7,39 | 2,23 | 1,09 | 1,25 | 0,0513 | 7,58 | 11,27 | 8 | |||||||||
| 3 , | 99999999999999999999999899899899899899899899899899899999999999999899999999999989989999999999999999999999998999999998 | ||||||||||||||||||||
3 namp4. 000 | 3.55 | 0.23 | 12.56 | 9.89 | 2.68 | 0.95 | 1.08 | 0.0687 | 9.11 | 13.56 | 8 | ||||||||||
| 4 | 4.500 | 4.03 | 0.24 | 15,90 | 12,73 | 3,17 | 0,85 | 0,95 | 0,0884 | 10,79 | 16,06 | 8 | 9005|||||||||
| 8 | 9005|||||||||||||||||||||
| 8 | 9005|||||||||||||||||||||
| 8 | 90059006 | 8 | 16.06 | 8 | 16.06 | 8 | 0089 5 | 5.563 | 5.05 | 0.26 | 24.30 | 20.00 | 4.30 | 0.69 | 0.76 | 0.1389 | 14.61 | 21.74 | 8 | ||
| 6 | 6.625 | 6.07 | 0.28 | 34.47 | 28. 89 | 5.58 | 0.58 | 0.63 | 0.2006 | 18.97 | 28.23 | 8 | |||||||||
| 8 | 8.625 | 7.98 | 0.32 | 58.42 | 50.02 | 8.40 | 0.44 | 0.48 | 0.3552 | 28.55 | 42.49 | 8 | |||||||||
| 10 | 10.750 | 10.02 | 0.37 | 90.76 | 78.85 | 11.90 | 0.36 | 0.38 | 0.5476 | 40.48 | 60.24 | 8 | |||||||||
| 12 | 12.750 | 11.94 | 0.41 | 127.64 | 111.90 | 15.74 | 0.30 | 0.32 | 0.7763 | 53.60 | 79.77 | 8 | |||||||||
| 14 | 14.000 | 13.13 | 0.44 | 153.94 | 135. 30 | 18.64 | 0.27 | 0.28 | 0.9354 | 63.00 | 93.75 | 8 | |||||||||
| 16 | 16.000 | 15.00 | 0.50 | 201.05 | 176.70 | 24.35 | 0.24 | 0.25 | 1.2230 | 78.00 | 116.08 | 8 | |||||||||
| 18 | 18.000 | 16,88 | 0,56 | 254,85 | 224,00 | 30,85 | 0,21 | 30,85 | 0,21 | 30,85 | 0,21 | 30,85 | 0,21 | 30,85 | 0,21 | 30,85 | 0,21 224,000089 0.23 | 1.5550 | 105.00 | 156.26 | 8 |
| 20 | 20.000 | 18.81 | 0.59 | 314.15 | 278.00 | 36.15 | 0.19 | 0.20 | 1. 9260 | 123.00 | 183.05 | 8 | |||||||||
| 24 | 24.000 | 22,63 | 0,69 | 452.40 | 402.10 | 452.40 | 402.10 | 452.40 | 402.10 | 0089 50.30 | 0.16 | 0.17 | 2.7930 | 171.00 | 254.48 | 8 | |||||
ASTM A53 pipe – also referred to as ASME Труба SA53 – предназначена для механического и напорного применения. Может использоваться в паровых, водяных, газовых и воздушных линиях. Подходит для сварки и формовки, таких как намотка, гибка и отбортовка.
- 1 in 2 = 645.2 mm 2 = 6.452 cm 2 = 6.452×10 -4 m 2
- 1 ft (foot) = 0.3048 m
РАЗМЕРЫ ТРУБ От 914,40 до 3657,60 мм (от 36 до 144 дюймов)
Размеры от 914,4 до 3657,6 мм
Н. Д. ДЮЙМ |
Н.Д. ММ |
STD до XS | Стена THK MM |
И.Д. ММ |
| 36 | 914,4 | 6,35 | 901,70 | |
| 7,14 | 900.13 | |||
| 7,92 | 898,55 | |||
| 8,74 | 896,92 | |||
| СТД | 9,53 | 895,35 | ||
| 10.31 | 893,78 | |||
| 11.13 | 892.07 | |||
| 11,91 | 890,57 | |||
| XS | 12,70 | 889,00 | ||
| 14,27 | 885,85 | |||
| 15,88 | 882,65 | |||
| 16,66 | 881.08 | |||
| 17,48 | 879,45 | |||
19. 05 |
876,30 | |||
| 22,23 | 869,95 | |||
| 25,40 | 863,60 | |||
| 38 | 965,2 | 7,92 | 949,35 | |
| 8,74 | 947,72 | |||
| СТД | 9,53 | 946,15 | ||
| 10.31 | 944,58 | |||
| 11.13 | 942,95 | |||
| 11,91 | 941,37 | |||
| XS | 12,70 | 939,80 | ||
| 14,27 | 936,65 | |||
| 15,88 | 933,45 | |||
| 17,48 | 930,25 | |||
| 19.05 | 927.10 | |||
| 22,23 | 920,75 | |||
| 25,40 | 914,40 | |||
| 40 | 1016 | 7,92 | 1000. 15 |
|
| 8,74 | 998,52 | |||
| СТД | 9,53 | 996,95 | ||
| 10.31 | 995,38 | |||
| 11.13 | 993,75 | |||
| 11,91 | 992,17 | |||
| XS | 12,70 | 990,60 | ||
| 14,27 | 987,45 | |||
| 15,88 | 984,25 | |||
| 17,48 | 981.05 | |||
| 19.05 | 977,90 | |||
| 22,23 | 971,55 | |||
| 25,40 | 965,20 | |||
| Н.Д. ДЮЙМ |
Н.Д. ММ |
STD до XS | Стена THK MM |
И.Д. ММ |
| 42 | 1066,8 | 6,35 | 1054. 10 |
|
| 7,92 | 1050,95 | |||
| 8,74 | 1049,32 | |||
| СТД | 9,53 | 1047,75 | ||
| 10.31 | 1046.18 | |||
| 11.13 | 1044,55 | |||
| 11,91 | 1042,97 | |||
| XS | 12,70 | 1041.40 | ||
| 14,27 | 1038.25 | |||
| 15,88 | 1035.05 | |||
| 17,48 | 1082,57 | |||
| 19.05 | 1028,70 | |||
| 22,23 | 1022.35 | |||
| 25,40 | 1016.00 | |||
| 48 | 1219.2 | 6,35 | 1206. 50 |
|
| 7,14 | 1204.93 | |||
| 7,92 | 1203.35 | |||
| 8,74 | 1201.72 | |||
| СТД | 9,53 | 1200.15 | ||
| 10.31 | 1198,58 | |||
| 11.13 | 1198,58 | |||
| 11,91 | 1195,37 | |||
| XS | 12,70 | 1193,80 | ||
| 14,27 | 1190,65 | |||
| 15,88 | 1187,45 | |||
| 17,48 | 1184.17 | |||
| 19.05 | 1181.10 | |||
| 22,23 | 1174,75 | |||
| 25,40 | 1168.40 | |||
| 54 | 1371,6 | 6,35 | 1358,90 | |
| 7,14 | 1357,33 | |||
| 7,92 | 1355,75 | |||
| 8,74 | 1354. 12 |
|||
| СТД | 9,53 | 1352,55 | ||
| 10.31 | 1350,98 | |||
| 11.13 | 1349.35 | |||
| 11,91 | 1347,77 | |||
| XS | 12,70 | 1346.20 | ||
| 14,27 | 1343.05 | |||
| 15,88 | 1339,85 | |||
| 17,48 | 1336,65 | |||
| 19.05 | 1333,50 | |||
| 22,23 | 1327.15 | |||
| 25,40 | 1320.80 | |||
| Н.Д. ДЮЙМ |
Н.Д. ММ |
STD до XS | Стена THK MM |
И.Д. ММ |
| 60 | 1524 | 6,35 | 1511. 30 |
|
| 7,92 | 1508.15 | |||
| СТД | 9,53 | 1504,95 | ||
| 11.13 | 1501.67 | |||
| XS | 12,70 | 1498,60 | ||
| 14,27 | 1495,45 | |||
| 15,88 | 1492,25 | |||
| 17,48 | 1488,97 | |||
| 19.05 | 1485,90 | |||
| 22,23 | 1479,55 | |||
| 25,40 | 1473.20 | |||
| 66 | 1676,4 | 6,35 | 1663,70 | |
| 7,92 | 1660,55 | |||
| СТД | 9,53 | 1657,35 | ||
11. 13 |
1654.15 | |||
| XS | 12,70 | 1651.00 | ||
| 14,27 | 1647,85 | |||
| 15,88 | 1644,65 | |||
| 17,48 | 1641,45 | |||
| 19.05 | 1638,30 | |||
| 22,23 | 1631,95 | |||
| 25,40 | 1625,60 | |||
| 72 | 1828,8 | 6,35 | 1816.10 | |
| СТД | 9,53 | 1809,75 | ||
| XS | 12,70 | 1803.40 | ||
| 19.05 | 1790,70 | |||
| 25,40 | 1778.00 | |||
| 78 | 1981.2 | 6,35 | 1968,50 | |
| СТД | 9,53 | 1962. 15 |
||
| XS | 12,70 | 1955,80 | ||
| 19.05 | 1943.10 | |||
| 25,40 | 1930,40 | |||
| 84 | 2133.6 | 6,35 | 2120.90 | |
| СТД | 9,53 | 2114.55 | ||
| XS | 12,70 | 2108.20 | ||
| 19.05 | 2095,50 | |||
| 25,40 | 2082,80 | |||
| Н.Д. ДЮЙМ |
Н.Д. ММ |
STD до XS | Стена THK MM |
И.Д. ММ |
| 90 | 2286 | 6,35 | 2273,30 | |
| СТД | 9,53 | 2266,95 | ||
| XS | 12,70 | 2260,60 | ||
19. 05 |
2247,90 | |||
| 25,40 | 2235.20 | |||
| 96 | 2438,4 | 6,35 | 2425,70 | |
| СТД | 9,53 | 2419,35 | ||
| XS | 12,70 | 2413.00 | ||
| 19.05 | 2400.30 | |||
| 25,40 | 2387,60 | |||
| 102 | 2590.8 | 6,35 | 2578.10 | |
| СТД | 9,53 | 2571,75 | ||
| XS | 12,70 | 2565,40 | ||
| 19.05 | 2552,70 | |||
| 25,40 | 2540.00 | |||
| 108 | 2743,2 | 6,35 | 2730,50 | |
| СТД | 9,53 | 2724. 15 |
||
| XS | 12,70 | 2717,80 | ||
| 19.05 | 2705.10 | |||
| 25,40 | 2692,40 | |||
| 120 | 3048 | 6,35 | 3035.30 | |
| СТД | 9,53 | 3028,95 | ||
| XS | 12,70 | 3022,60 | ||
| 19.05 | 3009,90 | |||
| 25,40 | 3009,90 | |||
| 144 | 3657,6 | СТД | 9,53 | 3638,55 |
| XS | 12,70 | 3632.20 | ||
| 19.05 | 3619,50 | |||
| 25,40 | 3606,80 | |||
| Н.Д. ДЮЙМ |
Н.Д. ММ |
STD до XS | Стена THK MM |
И. Д. ММ |
| Н.Д. ДЮЙМ |
Н.Д. ММ |
STD до XS | Стена THK Дюйм |
И.Д. ДЮЙМ |
| 36 | 914,4 | 0,25 | 35,50 | |
| 0,28 | 35,44 | |||
| 0,31 | 35,38 | |||
| 0,34 | 35,31 | |||
| СТД | 0,38 | 35,25 | ||
| 0,41 | 35,19 | |||
| 0,44 | 35,12 | |||
| 0,47 | 35.06 | |||
| XS | 0,50 | 35,00 | ||
| 0,56 | 34,88 | |||
| 0,63 | 34,75 | |||
| 0,66 | 34,69 | |||
| 0,69 | 34,62 | |||
| 0,75 | 34,50 | |||
| 0,88 | 34,25 | |||
| 1,00 | 34,00 | |||
| 38 | 965,2 | 0,31 | 37,38 | |
| 0,34 | 37,31 | |||
| СТД | 0,38 | 37,25 | ||
| 0,41 | 37,19 | |||
| 0,44 | 37,12 | |||
| 0,47 | 37,06 | |||
| XS | 0,50 | 37,00 | ||
| 0,56 | 36,88 | |||
| 0,63 | 36,75 | |||
| 0,69 | 36,62 | |||
| 0,75 | 36,50 | |||
| 0,88 | 36,25 | |||
| 1,00 | 36,00 | |||
| 40 | 1016 | 0,31 | 39,38 | |
| 0,34 | 39,31 | |||
| СТД | 0,38 | 39. 25 |
||
| 0,41 | 39,19 | |||
| 0,44 | 39,12 | |||
| 0,47 | 39.06 | |||
| XS | 0,50 | 39,00 | ||
| 0,56 | 38,88 | |||
| 0,63 | 38,75 | |||
| 0,69 | 38,62 | |||
| 0,75 | 38,50 | |||
| 0,88 | 38,25 | |||
| 1,00 | 38,00 | |||
| Н.Д. ДЮЙМ |
Н.Д. ММ |
STD до XS | Стена THK Дюйм |
И.Д. ДЮЙМ |
| 42 | 1066,8 | 0,25 | 41,50 | |
| 0,31 | 41,38 | |||
| 0,34 | 41,31 | |||
| СТД | 0,38 | 41,25 | ||
| 0,41 | 41,19 | |||
| 0,44 | 41. 12 |
|||
| 0,47 | 41.06 | |||
| XS | 0,50 | 41,00 | ||
| 0,56 | 40,88 | |||
| 0,63 | 40,75 | |||
| 0,69 | 42,62 | |||
| 0,75 | 40,50 | |||
| 0,88 | 40,25 | |||
| 1,00 | 40,00 | |||
| 48 | 1219.2 | 0,25 | 47,50 | |
| 0,28 | 47,44 | |||
| 0,31 | 47,38 | |||
| 0,34 | 47,31 | |||
| СТД | 0,38 | 47,25 | ||
| 0,41 | 47,19 | |||
| 0,44 | 47,19 | |||
| 0,47 | 47. 06 |
|||
| XS | 0,50 | 47,00 | ||
| 0,56 | 46,88 | |||
| 0,63 | 46,75 | |||
| 0,69 | 46,62 | |||
| 0,75 | 46,50 | |||
| 0,88 | 46,25 | |||
| 1,00 | 46.00 | |||
| 54 | 1371,6 | 0,25 | 53,50 | |
| 0,28 | 53,44 | |||
| 0,31 | 53,38 | |||
| 0,34 | 53,31 | |||
| СТД | 0,38 | 53,25 | ||
| 0,41 | 53,19 | |||
| 0,44 | 53,12 | |||
| 0,47 | 53. 06 |
|||
| XS | 0,50 | 53,00 | ||
| 0,56 | 52,88 | |||
| 0,63 | 52,75 | |||
| 0,69 | 52,62 | |||
| 0,75 | 52,50 | |||
| 0,88 | 52,25 | |||
| 1,00 | 52,00 | |||
| Н.Д. ДЮЙМ |
Н.Д. ММ |
STD до XS | Стена THK Дюйм |
И.Д. ДЮЙМ |
| 60 | 1524 | 0,25 | 59,50 | |
| 0,31 | 59,38 | |||
| СТД | 0,38 | 59,25 | ||
| 0,44 | 59,12 | |||
| XS | 0,50 | 59,00 | ||
| 0,56 | 58,88 | |||
| 0,63 | 58,75 | |||
| 0,69 | 58,62 | |||
| 0,75 | 58,50 | |||
| 0,88 | 58,25 | |||
| 1,00 | 58,00 | |||
| 66 | 1676,4 | 0,25 | 65,50 | |
| 0,31 | 65,38 | |||
| СТД | 0,38 | 65,25 | ||
| 0,44 | 65,12 | |||
| XS | 0,50 | 65,00 | ||
| 0,56 | 64,88 | |||
| 0,63 | 64,75 | |||
| 0,69 | 64,62 | |||
| 0,75 | 64,50 | |||
| 0,88 | 64,25 | |||
| 1,00 | 64,00 | |||
| 72 | 1828,8 | 0,25 | 71,50 | |
| СТД | 0,38 | 71,25 | ||
| XS | 0,50 | 71,00 | ||
| 0,75 | 70,50 | |||
| 1,00 | 70,00 | |||
| 78 | 1981. 2 |
0,25 | 77,50 | |
| СТД | 0,38 | 77,25 | ||
| XS | 0,50 | 77,00 | ||
| 0,75 | 76,50 | |||
| 1,00 | 76.00 | |||
| 84 | 2133.6 | 0,25 | 83,50 | |
| СТД | 0,38 | 83,25 | ||
| XS | 0,50 | 83,00 | ||
| 0,75 | 82,50 | |||
| 1,00 | 82,00 | |||
| Н.Д. ДЮЙМ |
Н.Д. ММ |
STD до XS | Стена THK Дюйм |
И.Д. ДЮЙМ |
| 90 | 2286 | 0,25 | 89,50 | |
| СТД | 0,38 | 89,25 | ||
| XS | 0,50 | 89,00 | ||
| 0,75 | 88,50 | |||
| 1,00 | 88. 00 |
|||
| 96 | 2438,4 | 0,25 | 95,50 | |
| СТД | 0,38 | 95,25 | ||
| XS | 0,50 | 95,00 | ||
| 0,75 | 94,50 | |||
| 1,00 | 94,00 | |||
| 102 | 2590,8 | 0,25 | 101,50 | |
| СТД | 0,38 | 101,25 | ||
| XS | 0,50 | 101.00 | ||
| 0,75 | 100,50 | |||
| 1,00 | 100,00 | |||
| 108 | 2743,2 | 0,25 | 107,50 | |
| СТД | 0,38 | 107,25 | ||
| XS | 0,50 | 107,00 | ||
| 0,75 | 106,50 | |||
| 1,00 | 106. 00 |
|||
| 120 | 3048 | 0,25 | 119,50 | |
| СТД | 0,38 | 119,25 | ||
| XS | 0,50 | 119,00 | ||
| 0,75 | 118,50 | |||
| 1,00 | 118,50 | |||
| 144 | 3657,6 | СТД | 0,38 | 143,25 |
| XS | 0,50 | 143,00 | ||
| 0,75 | 142,50 | |||
| 1,00 | 142,00 | |||
| Н.Д. ДЮЙМ |
Н.Д. ММ |
STD до XS | Стена THK Дюйм |
И.Д. ДЮЙМ |
Примечание. Размеры не контролируются и служат только для справки
ASME/ANSI Таблица номинальных размеров и размеров труб
(Ваша корзина пуста)
Задайте вопрос
|
|||||||||||||||||||||||||||||||||||||||||||
10/19 — Трубы из углеродистой, легированной и нержавеющей стали — Номинальные размеры труб
Продукты, защищенные одним или несколькими из следующих патентов: 4 565 222; 5 353 842; 5 901 752; 6 446 669; 6 568 429; 6 899 138, 11 156 319 B2 и другие заявки находятся на рассмотрении.
Предупреждение: Все трубные заглушки должны быть заблокированы или должным образом закреплены с помощью анкеровки, выдерживающей силу, равную произведению давления напора на площадь поперечного сечения трубы. Мусор или выступы в трубопроводе могут повредить уплотнение или разорвать надувные заглушки. НИКОГДА не используйте надувную пробку, если ее выход из строя может привести к травме или катастрофическому ущербу, или в качестве единственного средства защиты для персонала, работающего ниже по течению. НИКОГДА не используйте испытательное давление, превышающее пропускную способность самой слабой трубы или компонента в системе. Фактические условия различаются, поэтому пользователь должен принять на себя весь риск и ответственность за выбор и использование любого продукта.
Пожалуйста, ознакомьтесь с нашей гарантией, положениями и условиями.
Примечание 1: Механические и литые резиновые заглушки обычно используются для испытаний, поскольку изготовленные заглушки типа Multi-Flex ® могут допускать некоторую утечку, если они не настроены для надежного уплотнения.
Примечание 2: Мы постоянно обновляем наши продукты, и, хотя мы стараемся поддерживать веб-сайты в актуальном состоянии, возможно, более актуальные спецификации могут быть указаны в предложении или подтверждении заказа. Изображения, как правило, являются репрезентативными и могут не отражать точное представление, особенно размера предмета.
Возвраты: Возвраты: Электронная почта «Разрешение на возврат товаров» для стандартного
товары в новом состоянии возвращаются в течение 30 дней по адресу: [email protected]
Включите исходный номер заказа и дату получения.
