Размеры металлопластиковых труб
Размеры труб и назначение
Правильный выбор диаметра трубы
Таблица размеров металлопластиковых труб
Технические характеристики
Металлопластик – композитный материал, объединяющий в себе преимущества полимеров и металлов.
Композит широко применяется как материал для труб в системах отопления, канализации, горячего и холодного водоснабжения. Изделие состоит из 5 слоев:
- Внутренний слой – полиэтилен (PE) или сшитый полиэтилен (PE-X).
- Клеящая поверхность – склеивает внутренний/внешний слой трубы с алюминием.
- Алюминиевый.
- Второй клеящий.
- Внешний, PE или PE-X.
В чем преимущества трубы из металлопластика:
- Универсальность применения в системе водопровода, отопления, канализации.
- PE, PE-X выдерживает высокие температуры, нетоксичен, не подвержен коррозии, защищает от механических воздействий и УФ излучения.
- Не пропускает кислород. Алюминиевый слой упрочняет конструкцию. Он препятствует прохождению кислорода и завоздушиванию системы. Сохраняет изделия от коррозии, образования шлама/ила, деструкции металлических деталей.
- Минимальный коэффициент линейного удлинения трубы.
Их можно прокладывать прямолинейно, не опасаясь нарушения целостности крепежа, появления синусоидальных деформаций. - Малый вес изделий упрощает их транспортировку, последующий монтаж.
- Легкость монтажа. Наличие специальных инструментов позволяет с легкостью сгибать изделия, придавая им нужную форму, без применения дополнительных деталей.
- Теплопроводность. Существенно меньше по сравнению с металлом, что не дает образовывать конденсат.
Их можно прокладывать прямолинейно, не опасаясь нарушения целостности крепежа, появления синусоидальных деформаций.Эти свойства сделали материал универсальным для применения в инженерных коммуникациях. Однако в зависимости от сферы применения, металлопластиковой трубы должны быть соответствующее подобраны по размерам.
Размеры труб и назначение
Наружный диаметр различается в зависимости от области применения:
|
Наружный диаметр, мм |
Область применения |
|
16 |
ГВС, ХВС, подвод к смесителям, счетчикам, водопровод для кухни и ванной |
|
20 |
Водопровод, теплый пол, радиаторы |
|
26 |
Стояки, теплый пол, радиаторы |
|
32 |
Основная часть водопровода, приборы отопления |
|
40 |
Отопительная система, водопровод, системы вентиляции, изоляционный материал, канализация |
|
50 |
Производственные нужды – транспорт газов, вредных жидкостей под давлением |
|
63 |
В основном производственные процессы при высокой пропускной способности |
Правильный выбор диаметра трубы
Выбирайте диаметр в зависимости от конкретных задач и условий эксплуатации.
Для системы водоснабжения подойдут диаметры от 16 до 26 мм, а для длинных магистралей выберите трубы от 32 до 40 мм. Теплым полам подойдет сечение 20 мм. Для канализации подойдет наружный диаметр 40-50 мм. При применении металлопластиковых труб компании Stout используйте фитинги Stout типа «Евроконус».
И главное – выбирайте проверенных производителей с большим опытом работы на рынке. Выбор хорошего поставщика является гарантией многолетней эксплуатации смонтированной системы.
«Выбор диаметра»

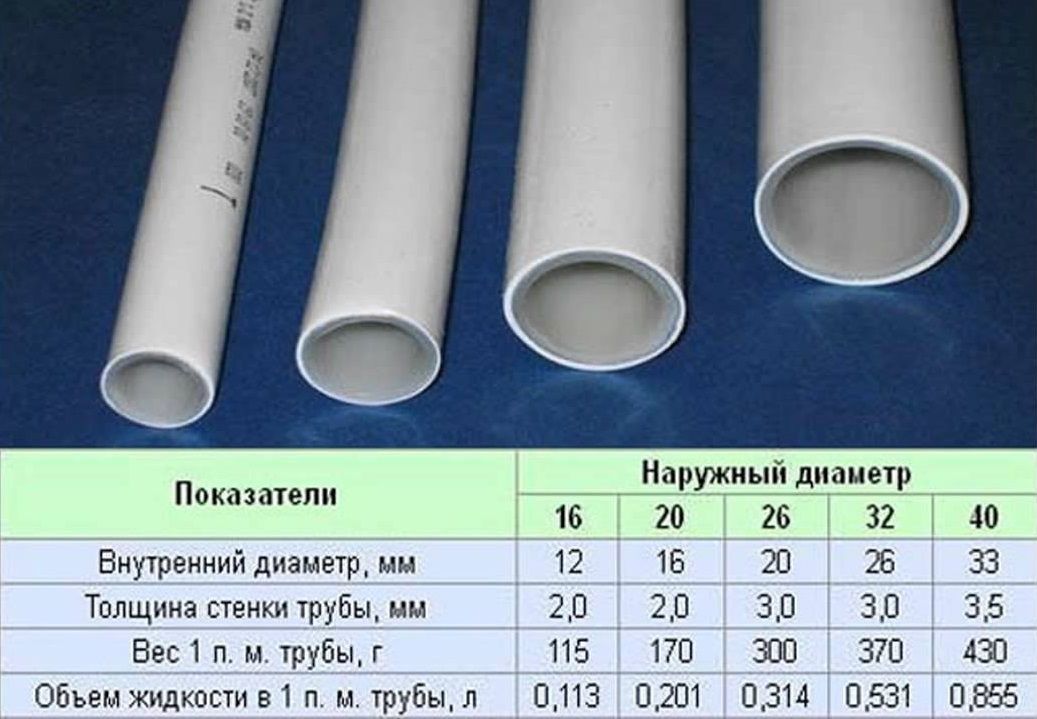

Таблица размеров металлопластиковых труб
Типовые размеры металлопластиковых труб представлены в таблице.
|
Наименование показателя |
Размеры металлопластиковых труб |
||||||
|
Наружный диаметр, мм |
16 |
20 |
26 |
32 |
40 |
50 |
63 |
|
Наружный диаметр, дюйм |
½ |
¾ |
1 |
1 ¼ |
1 ½ |
2 |
2 ½ |
|
Внутренний диаметр, мм |
12 |
16 |
20 |
26 |
32 |
42 |
54 |
|
Толщина трубы, мм |
2 |
2 |
3 |
3 |
3,5 |
4 |
4,5 |
Технические характеристики
«Структура трубы»
Рассмотрим основные технические характеристики металлопластика на примере изделий компании Stout.
К ним относят:
- Наружный и внутренний диаметры, мм. Наружный диаметр – требуется при проведения монтажа (от 16 до 63 мм), внутренний диаметр – определяет пропускную способность, используется в подборе фитингов/ соединительных элементов.
- Толщина стенки трубы и слоя алюминия, мм. С ростом величины растет прочность и снижается гибкость.
- Рабочая температура при давлении 10 бар, °C.
- Максимальная рабочая, Тмакс, °C, 95 °С, что достаточно для водопровода и системы отопления.
- Кратковременная (аварийная) Тавар, °C, до 110°С.
- Температура размягчения для клеевого (адгезивного) слоя °С, до 126°С. В случае превышения температуры адгезивный слой начнет расслаиваться, что приведет к повреждению трубной магистрали.
- Класс эксплуатации по ГОСТ 32415-2013, с 1 по 5 класс – чем выше, тем выше температура эксплуатации.
- Степень сшивки основного материала PE-Xb, % (не менее 65%)
- Коэффициент температурного расширения, мм/(м°С). Для металлопластика минимально около 0,026, т.е. не удлиняется при нагреве.
- Шероховатость внутренней поверхности, мм. Влияет на напор и отвод воды/теплоносителя и накопление отложений в трубах.
- Теплопроводность, Вт/(м·К). Значение для полимерных изделий ниже по сравнению с металлическими, что не дает образовываться конденсату, но их теплоотдача ниже.
- Кислородопроницаемость для класса 4 и 5 мг/(м2 × сут.). Для металлопластиковых труб диффузия кислорода нулевая за счет алюминиевого слоя.
- Минимальная длительная прочность MRS, бар. Коэффициент напряжения – чем выше показатель, тем выше прочностные характеристики материала и его долговечность.
- Стойкость к расслоению клеевого соединения внутреннего и алюминиевого слоев, Н/см.
- Минимальная температура монтажа °С, не менее 5°С. Не нарушайте требования к температуре окружающей среды во время монтажа системы.
- Минимальный радиус изгиба с пружинной оправкой, мм. Изделие имеет свой допустимый предел на изгиб, в случае его превышения вероятен разрыв целостности корпуса.
- Химическая стойкость. Металлопластик известен своей химической инертностью, но его возможности не безграничны. Имеется ряд химически агрессивных веществ, способных нарушить его целостность. Производитель обычно указывает список распространённых опасных веществ.
- Способ сварки алюминия. Наиболее надежным является лазерная сварка, т.к. отсутствуют швы и толщина стенок равномерна.
- Прочность сварного соединения алюминия, Н/мм2.
- Плотность слоя PE-Xb, кг/м3.
- Максимальный срок службы трубопровода
- Группа горючести и воспламеняемости, дымообразующая способность, класс опасности (токсичности) продуктов горения. Важным условием эксплуатации материала должен быть правильный монтаж по всем правилам пожаробезопасности.
Для металлопластика минимально около 0,026, т.е. не удлиняется при нагреве.
Изделие имеет свой допустимый предел на изгиб, в случае его превышения вероятен разрыв целостности корпуса.
Основные характеристики труб из сшитого полиэтилена PE-X производства компании Stout представлены в таблице.
*D- наружный диаметр трубы, мм
