Виды дюбелей, их применение и правильный выбор

При выполнении ремонтных работ и благоустройстве помещений возникает потребность обеспечить надежное крепление предметов интерьера, электрооборудования, навесной мебели к различным основам. Для выполнения поставленной задачи используется специальный крепежный элемент – металлический дюбель, а также фиксаторы, изготовленные из пластика или нейлона. Крепеж обеспечивает надежность фиксации к бетонным, кирпичным основаниям, а также ячеистым блокам. Рассмотрим детально, что представляет собой дюбель распорный с металлическим стержнем.

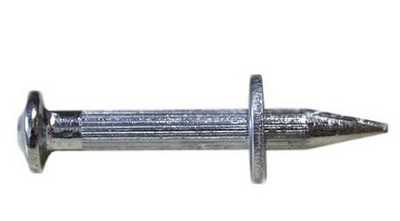

Дюбель-гвоздь забивной 3,7х30

Что представляет собой забивной дюбель

Дюбель-болт – это специальный крепежный элемент, обеспечивающий возможность крепления навесных шкафов, электрооборудования, кабельных коробов и предметов интерьера.

Конструкция современных фиксаторов обеспечивает надежность крепления в различных стройматериалах:

  • тяжелых марках бетона;
  • блоках из пористых композитов;
  • гипсокартонных листах;
  • различных видах кирпича;
  • шлакобетонных блоках;
  • штукатурке.

Крепежное устройство, которое также называют фишер дюбель, выполнено в виде втулки, напоминающий по форме цилиндр с выступами

:

  • наружная поверхность цилиндра, контактирующая с отверстием в стройматериале, оснащена специальными зацепами. Они повышают сцепление;
  • внутри выполнено отверстие, параллельно которому сделаны узкие разрезы. Они обеспечивают возможность деформации при завинчивании болта или шурупа.
Дюбель забивной (цанга)

Устанавливается и функционирует крепежный механизм по простому алгоритму:

  1. Забивается цилиндрический элемент в подготовленный канал.
  2. Ввинчивается во втулочное отверстие монтажный элемент.
  3. Цанговый механизм при ввинчивании самореза или болта расширяется.
  4. Наружные рифления плотно входят в стройматериал.

Остановимся более детально на конструкции устройства.

Составные части и конструктивные особенности

Независимо от применяемого материала рабочий втулки, все виды дюбелей состоят из следующих конструктивных частей:

  • рабочей гильзы, которая забивается в предварительно просверленное в стройматериале отверстие;
  • крепежного элемента, в виде самореза, резьбового болта или шурупа, ввинчиваемого внутрь пробки.

Тело самой гильзы включает два участка:

  • верхнюю часть, которая сохраняет диаметр при завинчивании метиза. Нераспорный участок пробки сохраняет исходную форму, направляя крепежный элемент вглубь канала;
  • рабочую часть, которая также называется распорной. Завинчиваемый саморез, раздвигает сегменты гильзы. Они прижимаются к стройматериалу, создавая упорный узел.
Дюбель бабочка для гипсокартона металлический

Размер нераспорного участка определяется особенностями крепления:

  • уменьшенная длина используется при необходимости обеспечить работу цангового механизма по всей площади канала;
  • увеличенный нераспорный участок позволяет установить крепеж через полости или слой теплоизолятора.

Конструктивные части распорного механизма:

  • элементы стопорения в виде шипов, приливов или рифлений. Они затрудняют прокручивание втулки при завинчивании самореза или болта;
  • распорные зубья и шипы. Они повышают эффективность контакта со стенками канала, предотвращая выпадение гильзы;
  • прорези, расположенные параллельно продольной оси. Делят тело на отдельные сегменты, облегчающие деформацию и выравнивающие давление.

Надежно фиксируется во всех стройматериалах правильно установленный дюбель распорный. Металлический распорный элемент в виде болта или самореза, при завинчивании увеличивает диаметр втулки и, соответственно, повышает эффективность контакта с материалом.

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Какие бывают дюбеля – разновидности и классификация

Дюбельный крепеж сегодня предлагается в расширенном ассортименте. Не представляет труда приобрести требуемую модификацию для обеспечения прочного крепления к любому стройматериалу.

На выбор конкретной модели влияют следующие моменты:

  • способ фиксации;
  • метод установки;
  • материал втулки;
  • область применения;
  • материал основы.

Остановимся детально на основных положениях классификации.

Виды дюбелей и их применение по способу фиксации

Металлический дюбель-гвоздь

Конструктивные особенности крепежного изделия связаны с особенностями материала, в который забивается втулка.

Все разновидности дюбельных фиксаторов по этому критерию делятся следующим образом:

  • изделия для материалов с повышенной плотностью. Для полнотелых бетонных стен, кирпичных оснований и тяжелых бетонов подходит большинство фиксаторов с распорным принципом действия. Изделия отличаются конфигурацией выступов, количеством разрезов и размерами. Надежность крепления обеспечивается за счет силы трения, а также повышенной плотности массива;
  • крепеж для ячеистых и полых материалов. Пористые основы характеризуются невысокой прочностью, поэтому важно правильно подобрать диаметр отверстия, обеспечивающего эффективный контакт с крепежным узлом. Положительно зарекомендовал себя для ячеистых основ нейлоновый дюбель, а также дюбель жидкий;
  • крепеж для гипсокартона и тонких плит. Листовые стройматериалы монтируются к специальным профилям. В результате формируется полость, где укладывается теплоизолятор. Дюбельный фиксатор для таких конструкций называют бабочкой. Он имеет удлиненные прорези. При вкручивании самореза гильза приобретает зонтикообразную форму.

Выбирая фиксатор для выполнения конкретных задач, учитывайте особенности стройматериала, правильно подбирайте крепеж с учетом способа фиксации.

Виды дюбелей по методу монтажа

Дюбельные втулки отличаются конструкцией, обеспечивающей различные варианты монтажа:

Увеличенный диаметр шляпки самореза позволяет надежно удерживать гипсокартон и другие виды листовых стройматериалов, крепящиеся методом сквозного монтажа.

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

  • полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
  • полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
  • полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.

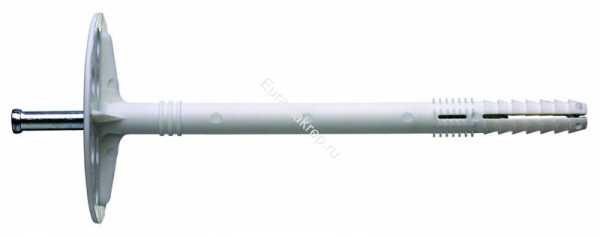

Дюбель для теплоизоляции с металлическим гвоздем и термозаглушкой Strezzar Стандарт ST-M10х140 — 1

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

  • нержавеющей стали;
  • оцинковки;
  • сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

В каких областях применяется дюбель анкер

Дюбельные фиксаторы в зависимости от области применения делятся на следующие виды:

  • стандартные. Это универсальный крепеж, который применяется в быту. Обеспечивает повышенную несущую способность;
  • специальные. Имеют узкое назначение — крепят металлопластик, листовой утеплитель, гипсокартон, кабельные коробки и трубы.

Конструкция  дюбельного крепления позволяет использовать его для решения различных задач.

Как выбрать металлический распорный дюбель и другие виды крепежа

Руководствуясь специальными таблицами, несложно подобрать фиксатор для выполнения конкретных задач.

Следует обратить внимание на следующие моменты:

  • материал основы. Выполнив пробное сверление, по цвету пыли и сопротивлению инструмента можно определить вид стройматериала;
  • действующую нагрузку. Важно оценить величину и направление действующих усилий, подбирая фиксатор необходимого сечения и длины.

Дюбельный фиксатор является удобным и надежным способом крепления. Важно уметь правильно выбрать конструкцию и размеры дюбеля с учетом поставленных задач. Это обеспечит надежную фиксацию на протяжении длительного времени.

pobetony.expert

Дюбель: описание,виды,характеристики,применение,фото,видео. | Строительные материалы

Крепление какого-либо материала к какому-либо основанию – непременная часть любых строительных работ. Методов же крепления совсем немного: с помощью материала, обеспечивающего сцепление, или при помощи специальных крепежных изделий. К последним и относят дюбель.

Не являясь действительно универсальным решением, дюбели исключительно разнообразны и применяются практически во всех областях. Поэтому сегодня мы и поговорим про виды дюбелей и их применение.

Понятие дюбеля

Справедливости ради, дюбель – не само крепление, а та его часть, которая вставляется в основание и обеспечивает самую возможность крепления. Предшественником его была обыкновенная деревянная пробка – чопик, который вколачивали в стены с тем, чтобы появилась возможность вбить гвоздь в основание.

Эту же роль выполняет дюбель и сегодня. Но, правда, современные модели предлагают возможность крепления на самые различные материалы: тяжелый бетон и пористый, пустотелый кирпич и плотный природный камень, гипс, гипсокартон и рыхлый шлакобетон. Обеспечивает столь широкие возможности конструкция изделия.

Дюбель – это втулка или гильза. Сам по себе дюбель крепления не образует, но прочно фиксируется в материале стены. Предмет или материал закрепляют, вкручивая или вбивая в гильзу гвоздь, шуруп или винт. При этом гильза изменяет форму – расширяется, скручивается, складывается, то есть, формирует очень надежное сцепление с основанием.

Технические характеристики

Один из основных параметров любого материала, на который предполагается применение физических нагрузок, его технические характеристики. Для дюбелей главные показатели следующие:

длина стандартных изделий составляет от 40 до 140 мм, с шагом в 20 мм;

диаметр металлического гвоздя — от 5 до 7 мм;

диаметр отверстия, которое следует проделать в поверхности стены, составляет от 6 до 10 мм. Условное обозначение модели крепежа составляется из двух показателей: диаметра отверстия и длины, и выглядит как 6х40, 8х100, 10х100 и т.д.

Максимальная толщина материалов, которые может прикрепить дюбель, составляет от 10 до 100 мм. Этот показатель важно учитывать при подготовке материалов для теплоизоляции, так как неправильно выбранный крепеж может просто не дойти до стены, или место его раскрытия будет недостаточно глубоко.

Производство крепежей осуществляется из высококачественной стали марки Ст 50, 60, 70, покрытой оцинковкой для предотвращения коррозии. Раскрывающаяся часть производится из различных полимерных материалов: полиэтилена, полипропилена, полиамида. Первые два материала обладают низкой стойкостью к отрицательным температурам, тогда как полиамид хорошо подходит для внешних работ, например, для теплоизоляции и гидроизоляции дома, установки обрешетки под сайдинг или блок-хаус и т.п.

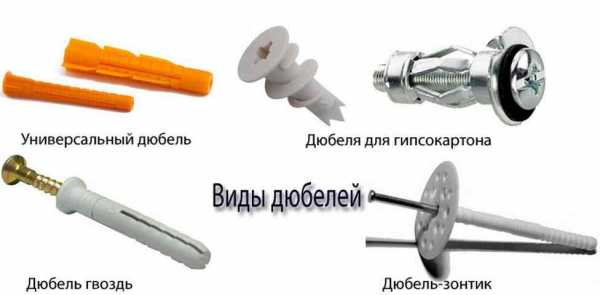

Виды дюбелей

В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.

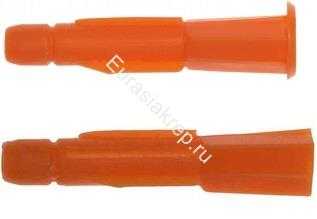

Универсальный полипропиленовый

Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию

Универсальный распорный дюбель

Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия

Дюбель-гвоздь

Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича. Изготавливается из нейлона или полипропилена, гвоздь – из стали

Дюбель для гипсокартона

Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «молли») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло

Нейлоновый дюбель

Как ясно из названия изготавливается из нейлона. Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см

Дюбель-бабочка

Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен. Изготавливается из металла

Юстировочный дюбель

С его помощью крепят обрешетку для будущей обшивки. Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют

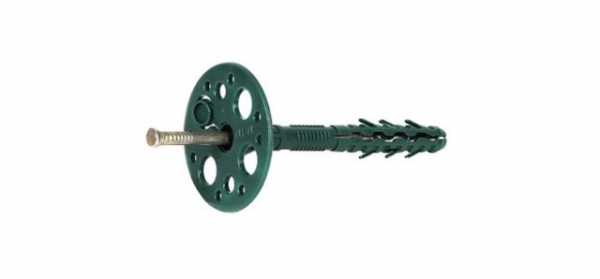

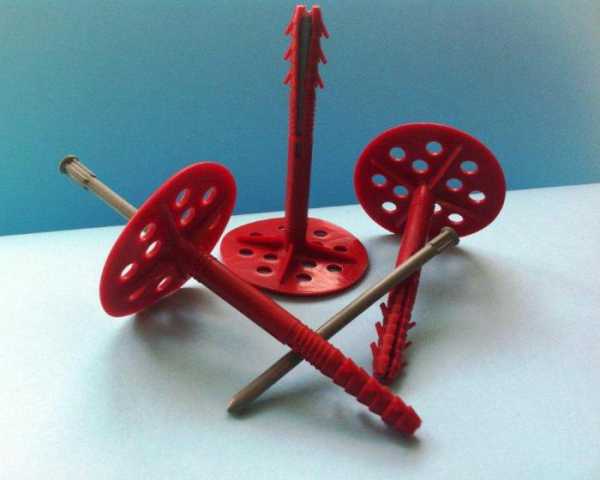

Дюбель-зонтик

Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены. «Зонтики» изготавливаются как из пластика, так и из металла.Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку. При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке

Дюбель-хомут

Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж. Хомуты созданы для монтажа электропроводки к стене. Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие. С их помощью можно также прикрепить и гофротрубы небольшого диаметра

Рамный дюбель

Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

  • не прокручивается в прослабленных каналах;
  • хорошо держится в пористых стройматериалах;

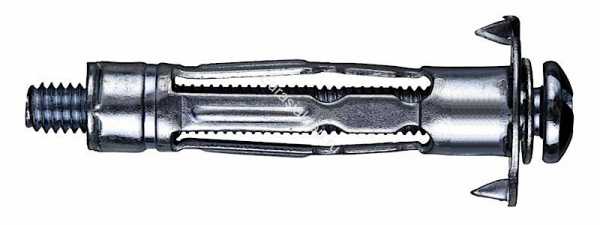

    Металлический дюбель для листовых материалов W-GS, тип Z/L
  • выдерживает значительные усилия, не меняя начального положения;
  • не позволяет крепежному элементу выпасть;
  • не расшатывается при знакопеременных нагрузках;
  • легко входит в стройматериал при ударном воздействии.

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

  • полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
  • полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
  • полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.
Дюбель для теплоизоляции с металлическим гвоздем и термозаглушкой Strezzar Стандарт ST-M10х140 — 1

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

  • нержавеющей стали;
  • оцинковки;
  • сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

В каких областях применяется дюбель анкер

Дюбельные фиксаторы в зависимости от области применения делятся на следующие виды:

  • стандартные. Это универсальный крепеж, который применяется в быту. Обеспечивает повышенную несущую способность;
  • специальные. Имеют узкое назначение — крепят металлопластик, листовой утеплитель, гипсокартон, кабельные коробки и трубы.

Конструкция  дюбельного крепления позволяет использовать его для решения различных задач.

Порядок установки дюбеля

Сама процедура монтажа дюбеля в кирпичную стену состоит из следующих этапов.

  1. Первое, что необходимо сделать, – это аккуратно просверлить посадочное отверстие для монтажа крепежного элемента. Сделать это можно при помощи электрической дрели или перфоратора, на котором включен режим только сверления (без удара). Важно, чтобы диаметр сверла, используемого для выполнения такой процедуры, точно соответствовал диаметру самого дюбеля.
  2. После сверления отверстие необходимо тщательно очистить от строительной пыли и кусочков материала, который выкрошился в его внутреннюю полость. Проверить, насколько тщательно вы очистили отверстие, можно при помощи самого дюбеля: он должен входить без затруднений и препятствий.
  3. Когда отверстие тщательно очищено, можно приступать к работам с сухим плиточным клеем, который необходимо развести водой в указанной производителем пропорции. После того как клеевая масса будет готова к применению, ею необходимо заполнить просверленное для дюбеля отверстие. Использовать для этого можно резиновый шпатель, а проталкивать клеевую массу в глубину отверстия можно при помощи самого дюбеля или обычного карандаша. Когда отверстие будет полностью заполнено клеевой массой, можно вставлять в него дюбель, который должен зайти в него до упора. После этого надо дать клеевому составу полностью застыть, на что вполне достаточно 24 часов.
  4. После того как плиточный клей полностью застыл, можно вкрутить в дюбель резьбовой элемент (шпильку или шуруп). При этом обязательно обратите внимание на то, что вкручивание происходит с некоторым усилием. Это означает, что ваш дюбель надежно зафиксировался в кирпичной кладке. Крепеж, полученный по такой несложной технологии, отличается высокой надежностью и способен выдержать даже значительные весовые нагрузки.

Пользоваться таким методом можно и в том случае, если вам необходимо выполнить монтаж крепежа в пористом материале (применение дюбелей для бетона для таких конструкций также под запретом). Такими материалами, в частности, могут быть газо- или пенобетон, пористый кирпич и др. С учетом их высокой популярности на современном строительном рынке выбор крепежных изделий, которые бы смогли обеспечить надежное крепление фиксируемых на таких конструкциях предметов, является достаточно серьезной проблемой.

Особенности применения дюбелей

При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж. Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

Как подобрать сверло под дюбель

Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится. Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):

  • Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
  • Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.

Выполняя данные правила, Вы все сделаете без проблем.

Где используют дюбели-гвозди?

Данные крепежи используют для создания надежного соединения в местах, в которые тяжело добраться шуруповертом, или в случаях, когда такого инструмента нет под рукой. Вторая важная причина такого выбора — скорость монтажа, по которой такой гвоздь металлический значительно превосходит аналоги. Для установки этих гвоздей не нужно производить точную разметку для идеального совпадения с отверстием в материале. Гнездо под них сверлят напрямую сквозь прикрепляемый материал, после чего устанавливают дюбель в отверстие и забивают молотком. Такой гвоздь для плинтуса может в несколько раз ускорить работу, не изменяя при этом качества крепления.

Очень распространено использование крепежей для теплоизоляции внешних и внутренних стен дома. Особенности крепления с твердыми материалами (бетон, кирпичная кладка) позволяют применять дюбель гвозди монтажные для обшивки стен облицовочными материалами или гипсокартоном.

Дюбелями, предназначенными для работы с монтажным пистолетом, очень удобно крепить металлические конструкции к кирпичному, бетонному или деревянному основанию. Наглядный пример такой работы — крепление металлических козырьков над балконами и окнами.

building-ooo.ru

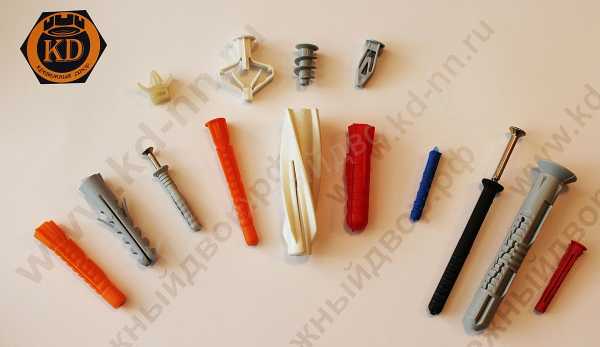

Виды дюбелей

Что из себя представляет и как выглядит дюбель?

   Дюбель представляет из себя цилиндрический стержень с выступающими зубцами и имеет две части, одну нераспорную и вторую распорную. Он может быть с одной стороны с фланцем - манжетой (манжета дюбеля не дает ему полностью утонуть в отверстии) или потайной, для максимального соприкосновения прикрепляемой конструкции или детали.
   Крепление дюбелей целессообразно в не сквозных отверстиях, где нет плотного контакта между крепежным элементом и материалом, к которому необходимо крепление.
   Процесс монтажа очень прост, в заранее приготовленное отверстие вбивается крепежный элемент и вворачивается шуруп или вбивается гвоздь, при этом стенки расширяются и благодаря зубцам распорной части надежно фиксируется в отверстии.
   Изготавливают дюбеля из полипропилена, нейлона, металлические (дюбель молли) или полиэтиленовые. Металлические и нейлоновые дюбели не зависят от перепадов температур, поэтому их установка возможна не только в закрытых помещениях, но и на открытом воздухе.
   У нас Вы сможете купить дюбель за минимально короткое время, Вам нужно только оставить заявку и наш менеджер с Вами свяжется.. На наш дюбель цена практически не меняется, тогда как продажи растут благодаря нашей положительной репутации на рынке крепежа. В нашем каталоге дюбелей Вы сможете сделать подбор дюбеля под любой
материал:

- Дюбель под гипсокартон
- Дюбель под бетон
- Дюбель под пенобетон
- Дюбель под газобетон и др.

   В нашем интернет-магазине "Крепежный двор" очень широко представлен пластиковый крепеж, в частности дюбели. Дюбель - это крепеж для полок, крепеж для картин, крепеж к потолку люстр и осветительных приборов, крепеж для проводов, крепеж для труб к стене, крепеж зеркал. Данный элемент крепежа можно назвать, как универсальный крепеж, так как используется практически при любых видах строительно - монтажных работ. Ввиду крайне широкого применения, дюбели очень разнообразны по своей конструкции, цвету, материалам из которых они изготовлены и применению. Наша компания предлагает только качественные хорошие дюбеля, соответствующие всем стандартам и нормативам, необходимым для успешного выполнения работ. На нашем сайте представлен каталог дюбелей и крепежных элементов, которые вместе создадут прочное и неразрывное соединение.

Многие задаются вопросом какие бывают дюбеля?









   Наша компания предлагает Вам на выбор более 15 видов данной крепежной продукции и более 300 типоразмеров:
1. Дюбель распорный с шипами (дюбель распорный S, дюбель чапай)
Дюбель полипропиленовый, двухраспорный, на распорной части выступающие зубцы и два выступающих шипа. При вкручивании шурупа выступающие распорная часть с зубцами расширяется в диаметре и фиксируется в отверстии, а два шипа плотно упираются в стенки предотвращая прокручивание. Применяется в полнотелых материалах - бетон, кирпич, камень.

2. Дюбель распорный K (дюбель ежик, дюбель усиленный)
Это распорный усиленный дюбель, применяется при технических условиях с повышенными нагрузками. Используют этот крепежный элемент в полнотелых материалах, такие как кирпич, камень, бетон. При вкручивании в него крепежа, расширение его диаметра происходит по всей длине, при этом шипы в начале изделия прочно удерживают его в отверстии, не давая провернуться.

3. Дюбель распорный N (дюбель нейлон, дюбель из полиамида, четырехраспорный)
Надежное и качественное крепежное изделие, четырехраспорный. Применение его возможно в пустотелых материалах и в полнотелых. Ихготовлен из нейлона, поэтому прекрасно зарекомендовал себя при минусовых температурах на открытом воздухе. Четыре распорных элемента равномерно выравнивают внутреннее давление, за счет чего крепеж жестко устанавливается в отверстии.

4. Дюбель распорный Т (дюбель трехраспорный или трехлепестковый)
Трехлепестковый дюбель, применяемый для крепления конструкций или деталей в любых материалах, отлично удерживает шкафы, кабель каналы, полки. Три лепестка прочно анкеруют, равномерно фиксируясь в отверстиях. Выполнен из полипропилена.

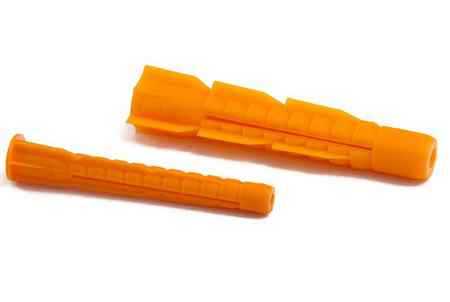

5. Дюбель распорный U (дюбель универсальный, четырехраспорный, с повышенной эластичностью) с фланцем и потай. Два вида - дюбель с бортиком и дюбель потай.
Дюбель универсалыный с повышенной эластичностью изготовлен из полипропилена. Повышенная эластичность эффективно сказывается на крепежном соединении, позитивно влияя на расширении его в материале. Этот полипропиленовый дюбель отлично работает в пустотелых и полнотелых материалах. Конструкционно он может быть с бортиком, для предотвращения от утопления в отверстии или потайной, для максимального прилегания детали.

6. Дюбель потолочный. Два вида - дюбель с бортиком и дюбель потай.
Дюбель красный. Применяют для закрепления к потолкам различных конструкций или изделий, прекрасно справляется с усиленными нагрузками. Выполнен из полипропилена. Может быть дюбель потайной или дюбель с бортиком.

7. Дюбель гвоздь (дюбель под гвоздь)
Дюбель гвоздь представляет собой крепежный набор, состоящий из самого дюбеля и специального гвоздя. У такого гвоздя вершина резьбы направлена к головке. Данное крепежное изделие используют в полнотелом материале - бетон, кирпич, камень, ГВЛ или ГКЛ. Изготовлен из полипропилена. Выдерживает высокие нагрузки, при этом длина самого гвоздя должна быть на 5 мм больше, чем длина отверстия.

8. Дюбель рамный с шурупом. Два вида рамный дюбель потай и дюбель с бортиком и прессшайбой.
Для крепления оконных рам, дверных косяков, прочих интерьерных фасадных элементов используют данный крепеж. Вполнен он из полиамида, который прекрасно выдерживает температурные перепады. Плотные и пустотелые материалы надежно фиксируют, благодаря его конструкции. Представлен в двух вариантах - это дюбель с манжетой и дюбель потай, с прессшайбой.

9, Дюбель рамный без шурупа. Два вида рамный дюбель потай и дюбель с бортиком (нейлоновый и полипропиленовый).
Отличным выбором для наружных и внутренних работ по креплению рамных и фасадных конструкций будет - дюбель рамный без шурупа. Изготавливается из стойкого к морозам полипропилена и нейлона. Эти материалы великолепно переносят низкие температуры, что увеличивает срок службы крепежного узла. Конструктивно они могут тоже разделяться на дюбель рамный с манжетой и дюбель рамный потайной.

10. Дюбель кровельный (для гидро и теплоизоляции)
Представляет собой цилиндрический стержень с большой манжетой с одного конца, для максимально плотного прижатия тепло- и гидроизоляции к кровли. Дюбель оранжевый.
Для работы с ним необходимы остроконечный или сверлоконечный саморез. Дюбели с такой конструкцией еще называют тарельчатые дюбели.

11. Дюбель фасадный (тарельчатый дюбель, дюбель зонтик). Два вида с нейлоновым гвоздем и металлическим гвоздем.
При крепеже на фасадные конструкции, для их теплоизоляции или гидроизоляции применяют дюбели фасадные или дюбель зонтик. Они представлены у нас с двумя видами гвоздей - металлическим и нейлоновым. Такие дюбели можно монтировать как в твердые - плотные материалы, так и пустотелые. Полистирол, пенопласт и др. надежно крепятся этими крепежными элементами.

12. Дюбель кровельный винтовой
Полиамидный дюбель, используемый при укладке гидро- и теплоизоляции при любых погодных и температурных условиях. Прекрасно и надежно фиксирует изоляционные материалы.

13. Дюбель для пенобетона (дюбель нейлоновый)
Нейлоновый дюбель, представлен у нас двумя цветами - дюбель черный и дюбель белый для работы с пористым бетоном. Черный представляет собой две профилированные резцами части, соединенные с одной стороны распорным замком и белый - цилиндрический стержень с винтовыми ребрами, для более плотной фиксации.

14. Дюбель Driva (дюбель для гипсокартона)
При выполнении работ внутри помещения с гипсокартонной обшивкой, применяют именно дюбеля driva. Ими быстро и надежно монтируются источники света, кабельканалы, плинтусы. У нас представлены как дюбель driva со сверлом, так и без сверла.

15. Дюбель Бабочка (дюбель для гипсокартона и ГВЛ)
Отличный выбор для крепления конструкций с усиленной нагрузкой. Выдерживает до 16 кг. Перед монтажом, данный крепежный элемент сжать и вставить в подготовленное отверстие, после вворачивания шурупа будет создано высокопрочное и надежное крепление. Изготовлен из морозойкого полипропилена.
Цвет дюбелей тоже довольно широк:

- Дюбель белый
- Дюбель черный
- Дюбель синий
- Дюбель красный
- Дюбель оранжевый

kd-nn.ru

это что такое? Виды, размеры, применение

Стремительное развитие строительных технологий влечет за собой разработку и создание не только новейших материалов, но и внедрение различных крепежных систем. Среди этих крепежных элементов широко используется дюбель. Это специальный элемент, использующийся для крепежа самых разных конструкций. Промышленность выпускает массу различных видов дюбелей для решения огромного количества задач. Рассмотрим, что это такое, а также основные виды этих изделий.

Характеристика

Дюбель – это крепежный элемент, который предназначен для монтажных и соединительных работ. Сейчас промышленность выпускает огромное количество видов этих элементов. Каждый тип подходит для конкретного материала. Существуют изделия для бетона, металла или древесины, а также гипсокартонных конструкций.

Такой крепеж применяется тогда, когда доступ к краю стержня для соединения затруднен или невозможен. Например, нужно проделать отверстие в стене для установки шкафчика на кухне или полки в комнате – для этого и необходим дюбель. Также дюбель – это идеальный выбор, когда стена пустотелая или имеет в себе пустоты. Любые другие крепежные детали и системы будут просто неэффективными.

Как выглядят дюбели, принцип действия

Эта крепежная деталь по внешнему виду являет собой цилиндрический стержень. Если говорить о материалах, то это нейлон, полипропилен, металл, полиэтилен. Промышленность также производит металлические дюбели-анкеры.

Изделие состоит из двух частей. Первая – распорная. Она в процессе монтажа будет расширяться, за счет чего крепеж получится надежным. Вторя часть - нераспорная. Отдельные изделия имеют специальные манжеты. Они предотвращают проваливание дюбеля в проделанное отверстие.

Виды дюбелей, фото

В строительных магазинах представлен широкий выбор разнообразных изделий. Но нужно понимать, что каждое из них подойдет для решения конкретных задач. Существует несколько разновидностей данных элементов:

  • Полипропиленовые.
  • Распорные.
  • Для работ с гипсокартоном.
  • Нейлоновые.
  • Юстировочные.
  • Типа "бабочка" и "зонтик".
  • Дюбель-гвоздь.
  • Рамные и т. д.
Разберем основные виды дюбелей и их применение.

Универсальные полипропиленовые

Это наиболее простые дюбели, но походят они для огромной части крепежных работ. Данные элементы можно выбирать при работе с камнем, бетонными стенами, кирпичом. В процессе вкручивания самореза, пластиковый дюбель будет наматываться на металл, тем самым усиливая крепление.

Универсальный распорный

Это также полипропиленовое изделие. Однако особенность его - в наличии распорок.

За счет этих деталей элемент хорошо держится внутри проделанного отверстия.

Дюбели для работы с гипсокартонными стенами

Эти детали разработаны и изготовлены специально для крепежа в гипсокартонные или гипсоволоконные стены. Если необходимо установить что-то в пористый бетон, то выбирают именно этот вариант. Производят данные крепежные детали из металла либо из пластика.

Металлические изделия называют «молли». При работе с ними нет необходимости предварительно поделывать отверстие. Кончик дюбеля представляет собой перовое сверло.

Нейлоновый крепеж

Эти элементы изготавливаются из нейлона. Использовать их можно практически для любых задач. Они идеально подходят для любых поверхностей.

Благодаря наличию специальных «усов», данный дюбель надежно удерживается в любой стене. С таким крепежом применяют саморезы диаметром от 0,02 до 0,16 см.

Бабочка

Эти виды распорных дюбелей предназначены для серьезных крепежных работ.

Данный элемент способен выдерживать огромные нагрузки, даже если его закрепляют в пустотелой стене. Изготавливается такой крепеж преимущественно из металла.

Дюбель юстировочный

Данное изделие предназначено для крепежа обрешетки для обшивки.
Основная особенность этих деталей в возможности регулировки положения элементов по отношению основы, к которой выполняется крепеж.

Зонтик

Это особенные виды дюбелей, и их применение тоже особенное. Они не используются в большинстве крепежных работ, а предназначены только для монтажа теплоизоляционных материалов из минеральной ваты либо полистирола. По внешнему виду деталь действительно напоминает зонтик – так, имеется широкая круглая шляпка. Она необходима для удерживания утеплителя.

Изготавливают их из металла и пластика. Однако существуют и другие зонтики. Они предназначены для гипсокартона и навесных конструкций. Металлический зонтик-молли дюбель – это гвоздь с плечами, которые надежно закрепляются в пустотелой стене. При этом нагрузка распределяется равномерно. С помощью этого вида крепежных изделий можно подвесить даже самые тяжелые люстры в подвесных гипсокартонных потолках.

Хомут

По внешнему виду данная крепежная деталь представляет собой петлю. Изготавливают эти изделия из пластика. Данные хомуты предназначены для монтажных работ по электрической проводке. Использование этих дюбелей очень простое. Сперва в основании проделывают отверстие необходимого диаметра, затем провод прижимается хомутом.

Края его вставляются в отверстие. Таким образом можно крепить гофрированные трубы небольших диаметров.

Рамные дюбели

Эти детали выполнены из металла – использование их достаточно специфичное. Они предназначены для установки оконных, а также дверных коробов. Но есть и другие задачи, которые помогают решить эти виды дюбелей.

И их применение (фото смотрите в нашей статье) актуально для крепления обшивки через штукатурку или теплоизоляционные материалы.

Дюбель-гвоздь

Это один из видов обыкновенного дюбеля. Отличие в возможностях быстрого монтажа – достаточно забить его в стену. Данные изделие широко применяются в ремонтах. С ними можно быстро и при этом надежно закрепить плинтуса, осветительные приборы на потолке, любые материалы к любым основаниям.

Применение дюбель-гвоздей дает возможность легко выполнять крепеж к бетону, древесине или стене из кирпича.

Особенно быстро выполняется крепеж плинтуса, работы по отделке наружных стен, работа с гипсокартонными системами. Дюбель-гвозди часто выбирают для проведения теплоизоляционных работ, для монтажа отливов под балконами и окнами.

Основные составляющие гвоздя – это саморез с резьбой, которая заужена в сторону острой части. Такая особенность делает возможным работу с этими элементами не только с помощью шуруповерта или дрели. Допускается использовать молоток и пластиковые дюбели.

Главное отличие этого типа крепежных деталей от прочих видов в том, что основная деталь работает по принципу гвоздя, а не самореза. Но некоторые элементы, которые производятся современной промышленностью, могут иметь на головке шлиц под крестовую отвертку. Но крутить их отверткой – довольно долго. Наиболее эффективнее применить молоток.

Пластиковая деталь в процессе забивания расширяется, тем самым обеспечивая надежное и, главное, долговечное крепление. Дюбель на одном из краев имеет специальную манжету. Она не дает элементу полностью уйти в отверстие. Форма манжеты может быть различной.

Важный момент – это технические характеристики. Главные параметры – это длина, а также диаметр гвоздя. Возьмем стандартный дюбель-гвоздь. Размеры и виды – от 40 до 140 мм длиной, шаг равен 20 мм. Диаметр – от 5 до 7 мм. Для работы с этими крепежными деталями диаметр отверстия под них – от 6 до 10 мм. Условно модель крепежа обозначают двумя показателями. Это диаметр отверстия, а также длина.

Саморезы

Дюбельный крепеж предусматривает использование саморезов. Различают несколько видов этих изделий по материалу, в который они будут вкручиваться. Промышленность выпускает саморезы по дереву, металлу, изделия с пресс-шайбой, саморезы со сверлом, для бетона, кирпича и камня. Изделие для древесины отличается редким шагом резьбы. Так, здесь расстояние между витками больше, чем у изделий для металла. Это объясняется тем, что древесина менее плотная и твердая. Эти элементы могут быть черного, золотистого и белого цветов. Выбор цвета зависит от того, с чем нужно работать. Чаще всего с дюбелями применяют черный и золотистый элемент.

Виды саморезов и дюбелей бывают различные по длине. Так, длина черных саморезов – от 11 мм до 200 мм. Что касается диаметра, то черные начинаются от 3,5 до 4,2 мм. Диаметры желтых – 2,5-6 мм.

Особенности выбора дюбеля

При подборе дюбеля форма его - это только один фактор, на который обычно ориентируются. Про другие забывают, а зря. Важно знать, какой размер выбрать. Например, дюбель 6 x 40 подойдет для работ по монтажу различных профильных конструкций в стенах из шлакоблока. Другой размер не подойдет – изделие будет просто выпадать из отверстия.

Для стен в панельных домах, а также для непустотелых стен нужен другой дюбель. Размеры и виды – 6 x 60 или 6 x 80. Они помогут надежно закрепить любую конструкцию на стене. Ничего не будет вываливаться или проваливаться. Их можно использовать даже на потолке.

Подбирая длину детали, необходимо помнить о нагрузках, которые будет испытывать крепежная деталь. Чем короче дюбель и саморез, тем меньшие нагрузки он выдержит. Кроме того, очень важен и диаметр. Для обыкновенных домашних работ подходят детали диаметром от 8 до 10 миллиметров. Разница в глубине отверстия влияет на максимальную нагрузку.

Выбор сверла под дюбель

Основное правило при работе с этим видом крепежа – диаметр сверла должен соответствовать номеру или же размеру дюбеля. В идеальной ситуации пластиковый или металлический элемент должен с трудом заходить в отверстие. Что касается материала сверл, то для бетона опытные специалисты рекомендуют выбрать победитовый инструмент. Его хватает для решения большинства строительных задач. Приобретать более дорогие сверла особого смысла не имеет.

fb.ru

Подробно о дюбелях: их виды и особенности

Прогресс в развитии технологий строительства касается не только создания новых материалов и оборудования, но и крепежных элементов. Например, широкое распространение получили дюбели.

Дюбель – это распорный элемент, обычно применяющийся при монтаже конструкций и элементов к пустотелым, или имеющим пористую структуру основаниям.

Рассмотрим пластмассовый дюбель. Высокая эффективность пластмассового дюбеля подтверждена ведущими строительными компаниями за счет высоких крепежных свойств, простоте монтажа и внешней эстетики.

Материалом для пластмассовых дюбелей являются: полиэтилен, полипропилен-сополимер, нейлон. Данные виды полимеров отличаются высокой прочностью и стойкостью к температурным перепадам в диапазоне от -50 до +80 C°.

Первым этапом монтажа дюбеля является сверление отверстия. Диаметр сверла должен быть равен диаметру дюбеля - от этого зависит прочность всего крепления. Глубина сверления должна быть не меньше длины дюбеля, плюс величина немного большая диаметра дюбеля.

Сверление в плотных материалах, например, бетоне - осуществляется с помощью перфоратора. Для более пористых материалов, перфоратор применять не рекомендуется по причине разбивания отверстия.



Параметры дюбелей

Дюбель Отверстие под дюбель Диаметр шурупа
диаметр, мм длина, мм даметр сверла, мм глубина сверления
5 25 5 30 3,5 — 4,0
6 30 6 36 4,0 — 5,0
6 40 6 46 4,0 — 5,0
6 50 6 56 4,0 — 5,0
8 40 8 48 4,5 — 6,0
8 50 8 58 4,5 — 6,0
8 65 8 73 4,5 — 6,0
10 50 10 60 6,0 — 8,0
10 80 10 90 6,0 — 8,0
12 60 12 72 8,0 — 10,0
14 70 14 84 8,0 — 10,0



Шурупы для дюбелей различаются по длине, диаметру и типу шлица. Подробнее о шурупах в статье «О шурупах и саморезах».



Основные виды дюбелей

Универсальный дюбель повышенной эластичности изготавливается из полипропилена. При попадании в полость, дюбель наматывается на шуруп и образует узел.

Также, для пустотелого основания используется дюбель «бабочка». Принцип крепления показан на рисунке.

Фасадный дюбель. Используется для крепления термоизоляции при фасадных работах.

Данный дюбель выполнен в виде стандартной распорной конструкции, но более длинный и с большой шляпкой. Основа дюбеля изготавливается из полипропилена, а соединительный стержень из армированного стекловолокна или полиамида.

Монтируется такой дюбель забиванием в отверстие фасадного соединителя.



Особо-прочное крепление обеспечивает стальной распорный дюбель. Принцип крепления аналогичен с дюбелем «бабочкой».



Полнезные статьи:

  1. Виды болтов
  2. О шурупах и саморезах
  3. Монтаж анкеров
  4. Виды саморезов
  5. Прочность болтов

eurasiakrep.ru

Что такое дюбель — виды дюбелей, как выбрать дюбель?

Что такое дюбель — виды дюбелей

Содержание статьи

В данной статье будет рассказано о том, что такое дюбель, где он используется в строительстве и какие виды дюбелей существуют. Эта статья строительного журнала samastroyka.ru будет полезна всем, кто решил самостоятельно заняться ремонтом в доме или столкнулся со сложностью выбора крепежных элементов.

Что такое дюбель?

Дюбель представляет собой крепежный элемент, который используется в паре с шурупом, гвоздём или другим крепежом. Буквально годами ранее, дюбеля заменяли деревянные чопики, которые вбивались в предварительно высверленное отверстие в стене. Чаще всего таким образом что-либо фиксировалось к бетонным и кирпичным поверхностям.

На сегодняшнее время, существуют различные виды дюбелей, поэтому необходимость в деревянных чопиках (шкантах), практически полностью отпала, а используются они преимущественно при изготовлении мебели. Следует знать, что каждая разновидность дюбеля, предназначена для работы с каким-то конкретным типом поверхности, будь то бетон, кирпич или гипсокартон.

Форма дюбеля сделана таким образом, чтобы надёжно обеспечивать сцепление крепежного элемента с рабочей поверхностью.

Виды дюбелей

Сегодня в продаже можно найти различные виды дюбелей. Однако каждый из них, используется для одного и того же, для обеспечения надёжной основы крепежному элементу. Выбирать дюбеля следует, отталкиваясь от того, какой именно тип поверхности для их монтажа будет использоваться, и что именно в них будет потом закручиваться или забиваться.

Итак, рассмотрим самые популярные виды дюбелей на сегодняшний день:

Дюбель универсальный — материалом для его изготовления служит пластмасс. Универсальные дюбеля имеют простую, но в тоже время надежную конструкцию в виде бочонка с распорками по бокам. При вкручивании самореза, универсальный дюбель увеличивается в наружном диаметре, а распорки, буквально впиваются в бетонное или кирпичное основание, обеспечивая тем самым, надежную фиксацию крепежных элементов.

Чаще всего универсальные дюбеля, как раз таки и используются для того, чтобы что-то закрепить к поверхностям из кирпича, бетона или подобным им.

Дюбель-бабочка — материалам для его изготовления служит металл. Дюбеля-бабочки способны выдержать большие нагрузки, а их форма позволяет обеспечить надежную фиксацию крепежа, даже в пустотелых стенах.

Дюбель-зонтик — специальный вид дюбелей, который служит преимущественно для крепежа различных теплоизоляционных материалов. Дюбеля-зонтики от других дюбелей, отличаются довольно большими размерами и наличием ответной части в виде пластмассового или металлического штыря, который после установки дюбеля, забивается в него, чтобы достаточно зафиксировать основание.

Дюбель для гипсокартона — имеет небольшую длину и широкую резьбу по всему основанию штыря. В силу особенностей гипсокартона, прикрепить к нему что-либо достаточно сложно, поэтому мастерам приходится зачастую устанавливать различные закладные для монтажа всевозможных конструкций к гипсокартонной поверхности. Дюбеля для гипсокартона, позволяют в некоторой степени отказаться от этой весьма изнурительной работы.

Дюбель молли — аналогичный предыдущим вид дюбелей для гипсокартона, отличающийся от них лишь конструкцией и материалами изготовления. Дюбель молли — это особый вид крепежа для гипсокартона, который изготавливается преимущественно из металла. Работа такого дюбеля достаточно проста, и после того как в гипсокартонной стене проделано отверстие, он устанавливается в него и закручивается посредством отвёртки или шуруповерта.

Дюбель-гвоздь — такой вид дюбелей часто называют «быстрым монтажом». Название это придумано неспроста, так как дюбель-гвоздь позволяет легко осуществить крепление к стене самых различных конструкций, а ответную его часть, тот самый гвоздь, можно попросту забить молотком, отказавшись от использования шуруповерта или отвёртки.

Как выбрать дюбель?

Перед тем как выбрать дюбель, следует узнать, для какой именно рабочей поверхности он будет использован. Это очень важно, так как универсальный дюбель не получится использовать для монтажа в гипсокартон и наоборот, дюбель молли не удастся установить в поверхность из бетона.

Следующим, не менее важным критерием, является длина и диаметр дюбеля. Чем больше диаметр и длина дюбеля, тем большую нагрузку способен он выдержать. В тоже время, обязательно стоит учитывать толщину стены, наличие пустот в ней и некоторые другие особенности.

Ходовым дюбелем при выполнении ремонта, считается дюбель-гвоздь или быстрый монтаж. Оптимальными его размерами, являются длина до 8 см и диаметр 6 мм. Такими дюбелями можно запросто прикрутить к стене каркас из профилей для гипсокартона и другие наиболее часто встречающиеся конструкции.

Не меньшей популярностью, пользуется и обычный универсальный дюбель, диаметров на 8 мм. Для его монтажа, потребуется использовать перфоратор с 10 мм буром, а для крепления чего-либо, обычный саморез по дереву, подходящей длины.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Дюбеля: разновидности, типы, применение

Введите ваш запрос для начала поиска.

В статье расскажем о разновидностях и типах популярного крепежа - дюбелей. Основные типы дюбеля и его применение в строительстве и ремонте.

Деревянная пробка в кирпичной стене или бетоне для закручивания шурупа выглядит примитивной и устаревшей. В строительстве уже довольно длительное время используют современные специальные изделия - дюбеля, используемые для выполнения глухих креплений. Последние отличаются от сквозных, где предусматривается сверление отверстия сквозь стену и использование различных соединительных элементов, например, стержня с резьбой по обеим сторонам, к которому прикручиваются гайки, привариваются анкерные шайбы и т. п.

Ассортимент дюбелей сегодня просто огромный, которые используются с различной целью. Ниже будут рассмотрены самые популярные и востребованные типы дюбеля.

Дюбели производятся для сплошных (массивных), слоистых, многопустотных и пустотных стен, и используются в тех случаях, когда один свободный конец анкера или шурупа для инструмента недоступен. Для массивных стен без пустот дюбели действуют по разжимному принципу, а для пустотелых - по анкерующему.

Разновидности дюбелей

Разжимные дюбели представляются в двух вариантах - это деформирующая муфта из нейлона или металла, у которой патрон раскрывается во время прохождения стержня. Анкерные дюбели являются достаточно хитрым устройством в техническом плане. Они могут быть исполнены в нескольких вариантах. К примеру, у одних при закручивании стержня крепежного элемента нейлоновый патрон расширяется в конце, превращаясь в так называемую "бульбочку", у других конец патрона за счет наличия специальных поперечных просечек превращается в своеобразную стопорящую фигуру в виде ромба, ну а у третьих наконечник патрона навинчивается на стержневую резьбу в виде узла, превращаясь тем самым в упорную гайку со стороны пустоты стены.

Есть в продаже анкерные дюбели, напоминающие собой целый механизм. Их хвостовая часть под воздействием пружины постепенно начинает раскрываться или вокруг шарнира поворачиваться. Существуют виды, в которых хвостовик монтируется в стопорящее положение при помощи так называемого "стебелька", при чем его конец остается снаружи после установки дюбеля.

Последний писк моды - универсальный дюбель из нейлона, предназначенный для крепления к поверхностям стен и межэтажным перекрытиям металлических реек и деревянных брусков, выступающих в качестве перегородочных каркасов, подвесных потолков, оконных и дверных коробок, обрешеток для монтажа облицовочных плит и т. п. Такой дюбель действует как распорный в местах соприкосновения с плотными участками стены в слоистых и многопустотных стенах, и как анкерный - в местах соприкосновения плотной части с пустотелыми за счет незамкнутых деталей в виде кольца в корпусе муфты. Упираясь в гнездо в его боковые стенки, незамкнутые кольца своими торцами создают дополнительное трение в процессе поворота стержня.

Конец крепежного стержня с внешней стороны сделан в виде шляпки шурупа или гвоздя, цилиндра с резьбой, головки винта, в виде кольца, крючка и т. д.

Различаются между собой дюбели не только используемым материалом для изготовления и способом установки в конструкцию, а также степенью граничной нагрузки среза и растяжения на крепежный стержень. Проще говоря, одни изделия предназначены для крепления обычных бытовых предметов небольшой массы, а другие рассчитаны на выдерживание различных строительных конструкций в больших сооружениях и зданиях.

Есть специальные стальные дюбели, задачей которых является соединение бетонных фундаментных башмаков с опорами металлических колонн под массивные мостовые краны, характеризующиеся грузоподъемностью в несколько десятков тонн. Интересно то, что если не использовать дюбели, а закладывать в бетонируемый башмак анкеры вместе с монтажными пластинами и приваривать к ним опоры стальных колонн, то затраты металла на подобные закладные элементы в таком случае сопоставляются с объемом металла основного армирования бетона.

В случае применения дюбелей по точной разметке сверху бетонного фундаментного башмака при помощи перфоратора сверлят отверстия, в которые потом устанавливаются болтовые дюбели из цельного металла. При использовании подобного метода общий вес всех дюбелей не превысит доли процента от объема металла при обычном методе монтажа.

Применение дюбелей

Относительно квартирного ремонта, особенно в новостройках, где железобетонные стены и перекрытия, дюбель является просто незаменимым элементом, так как все операции по крепежу предметов к потолкам, стенам и полам выполняются только с помощью дюбелей.

Выбор дюбеля для того или иного случая зависит от нескольких факторов. Самое главное - это четко определиться с предполагаемой нагрузкой для конкретного предмета и правильно подобрать толщину дюбеля, его тип и соответствующий шуруп.

Если отверстие будет располагаться горизонтально, например, чтобы повесить кухонный шкаф или книжную полку, применяют обычно дюбели, имеющие наружный диаметр в пределах 8-10 миллиметров. Они заглубляются в сплошной участок кирпичной или бетонной стены примерно на 30-50 миллиметров. Когда нужно повесить более "ответственный" предмет, к примеру, шведскую стенку или какой-нибудь тренажер, использовать следует дюбели с углублением в стену на 80-100 миллиметров.

При расположении отверстия по вертикали, то есть когда нагрузка будет направляться вниз при установке, например, подвесного потолка или тяжелой люстры, следует использовать дюбели с распорными крылышками и поперечными насечками. Очень важно, чтобы просверленное отверстие в точности совпадало с внешним диаметром дюбеля. При этом он должен зайти с определенным усилием (в идеале он забивается молотком), а его длина должна быть как минимум 40-50 миллиметров.

Часто в целях большей надежности отверстие вместе с дюбелем обрабатывают хорошим клеем, и после установки дюбеля до закручивания шурупа оставляют хотя бы на сутки до полного схватывания. Но если дюбель правильно был подобран и нагрузка рассчитана верно, то в этой операции совершенно нет необходимости.

stroy-masterden.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
