Как подобрать подшипник сразу и надолго

Инструкция

Подбор подшипника с учетом особенностей Вашего механизма или узла.


Вы обнаружили перегрев, шумы и дисбаланс работы в районе подшипникового узла (ПУ). Как правило, совокупность этих факторов говорит о том, что пора менять подшипник.

1. Если станок хорошо знаком и на него есть техническая документация.
Что делать. Смотрим в спецификацию, находим нужный элемент, выписываем обозначение, идём в магазин.

2. Станок незнакомый, устаревший, документации нет.
Что делать. Максимально аккуратно извлекаем подшипник, используя охлаждающий спрей и аэрозоли типа “жидкий ключ”. Снимаем штангенциркулем линейные размеры:
• наружный диаметр (D)
• внутренний диаметр (d)
• ширину кольца (b)

Подшипник отсутствует

Допустим, в ваше распоряжение попал разукомплектованный механизм или нужный хороший агрегат без документов.

В таком случае есть три варианта развития событий.

1. Станок современный, есть документация.
Что делать. Смотрим в спецификацию, находим нужный элемент, выписываем обозначение, идём в магазин.

2. Есть только заводская маркировка машины.
Что делать. Найдите в интернете спецификацию на этот механизм. Позвоните продавцу аналогичного узла. Он ответит на вопросы, даст рекомендации, предложит варианты из каталога.

3. Станок любой, ПУ с обычной нагрузкой, но есть только посадочное место.
Что делать. Снимите штангенциркулем ширину и диаметр посадочного места и диаметр вала. По этим параметрам в каталоге TECHNIX легко подобрать новый подшипник.

Иногда, чтобы определить тип детали, пригласите специалиста. Он поможет распознать не только тип, но и примерные нагрузки.

Также есть риск выбрать неправильный тип — вместо качения поставить скольжения. Между разными типами есть существенная разница по всем параметрам.

Они не могут заменять друг друга.

Телескопическая конструкция

С телескопическими подшипниками дело обстоит гораздо проще — они меняются целиком в соответствии с монтажными размерами. Эта разновидность подшипника обеспечивает прямолинейное движение по направляющим и состоят из профилей. Большое распространение получила в выдвижных элементах мебели.

Универсальный чек-лист

1. Прежде всего старайтесь обратиться к документации устройства – паспорту, спецификации
2. Используйте старый подшипник как образец
3. Снимайте размеры с точностью до 0,5 мм
4. Не заменяйте подшипники качения на подшипники скольжения и наоборот
5. Используйте правильную смазку и строго контролируйте работу в первые часы

Разумеется, надёжность работы узлов механизма зависит от качества деталей и своевременного их обслуживания. Доверяйте TECHNIX и соблюдайте правила эксплуатации.

Вернуться к списку

Виды подшипников по применению – Статьи от компании Берг инжиниринг

Редко кто задумывается, где и в каких приборах можно встретить подшипники. Но если вдуматься, это детали, которые окружают нас повсеместно. Шарнирные подшипники скольжения получили широкое распространение при производстве грузовой, сельскохозяйственной техники и в производственном оборудовании, где возникают тяжелые ударные или статические нагрузки. Аппарат искусственного кровообращения, стоматологическое и рентгенологическое оборудование функционирует благодаря подшипниковым узлам.

Подшипник — важнейший элемент современной жизни, приводящий мир в движение. Мы всегда будем возвращаться к его применению, будь то бытовая техника, автотранспорт или крупное промышленное производство. К сожалению, эта деталь является расходным элементом, поэтому слаженная работа всего механизма напрямую зависит от его быстрой и качественной замены.

Подшипник является ключевым компонентом любого рода механических систем. Разнообразие конструкций в значительной степени основано от способа применения, поэтому правильный выбор подшипников так важен.

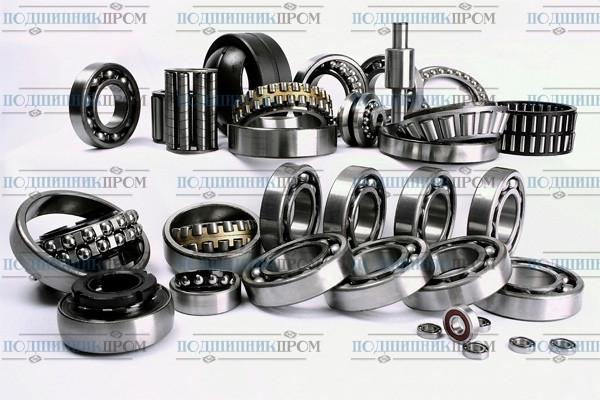

Выделить следует прежде всего подшипники, которые отлично переносят радиальные нагрузки, а также те, чьи части адаптированы для осевых нагрузок. Чрезвычайно широкое применение и очень разные возможности делают дилемму, связанную с выбором подходящего элемента, не самой простой. Чтобы принять правильное решение и избежать ненужных ошибок, стоит взглянуть на самые популярные виды подшипников.

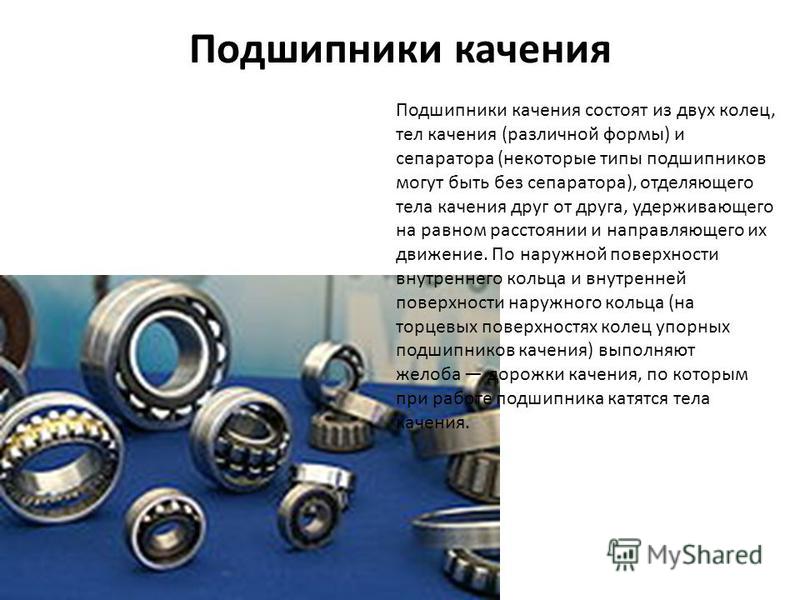

Подшипники качения


Подшипники качения состоят из двух колец. В цапфе вала находится внутреннее кольцо, а внешнее, также называемое неподвижным, расположено в опорной части. Между упомянутыми элементами расположены нагнетательные элементы, которые отвечают за их движение. В некоторых подшипниках качения имеются специальные сепараторы, предназначенные для уменьшения качения модулей.

Шарикоподшипники



Из широкой категории подшипников качения к наиболее распространенным и наиболее часто используемым относятся шариковые подшипники. Их основным преимуществом является высокая устойчивость к повреждениям. Данный тип отличается огромной устойчивостью к механическим повреждениям, благодаря чему находит широкое применение. И по этой причине производится в различных размерах и конструкциях. Другие преимущества шарикоподшипников — простота эксплуатации и высокая скорость.

Подшипники скольжения


В отличие от предыдущего типа, подшипники скольжения лишены так называемых подвижных промежуточных частей. Основой для их изготовления являются два элемента — корпус и втулка. В подшипнике скольжения между поверхностью и выступами вала происходит процесс трения. Поэтому стоит помнить о регулярном уходе, точнее смазывании, направленном на продление срока службы одноименного элемента. В этом месте стоит подчеркнуть, что существуют сухие подшипники скольжения, которые не нужно смазывать или рекомендуется делать это очень редко.

Воздушные подшипники скольжения

Относятся к упомянутой группе подшипников скольжения. В этом случае конструкция основана на специальной воздушной подушке, которая создает диссонанс между чашкой и валом. Такой тип применяется в устройствах, требующих чрезвычайной точности, в которых возникает небольшое излучение.

Масляные подшипники скольжения

Корпус, расположенный в подшипнике, который наполнен маслом, — это не что иное как масляный подшипник скольжения. В момент, когда происходит движение между поверхностью вала и чашкой, мы имеем дело с образованием поддерживающего элемента — масляного фильтра.

Чтобы сделать рациональный выбор подшипника с учетом его параметров и применения, стоит воспользоваться достоверной информацией, содержащейся на сайтах производителей. Благодаря подробным описаниям и практическим особенностям, можно легко подобрать нужный подшипник в каталоге компании «Берг Инжиниринг». Все интересующие вас подробности вы можете узнать, позвоним нам по телефону.

различных типов подшипников: что это такое и как они работают | Технология автоматизации предприятий

Подшипники используются для обеспечения вращательного или линейного движения, уменьшения трения между двумя объектами. Их легче перемещать (как вращательно, так и линейно), и когда трение уменьшается, скорость и эффективность объекта увеличиваются.

Подшипники делятся на две основные категории:

Радиальные подшипники – Опорные поворотные валы

Упорные подшипники – Поддержка осевых нагрузок

Эти типы подшипников предназначены для работы с различными осевыми и радиальными нагрузками. Основное различие заключается в принятии разного веса с некоторыми подшипниками, которые намного более устойчивы, чем другие.

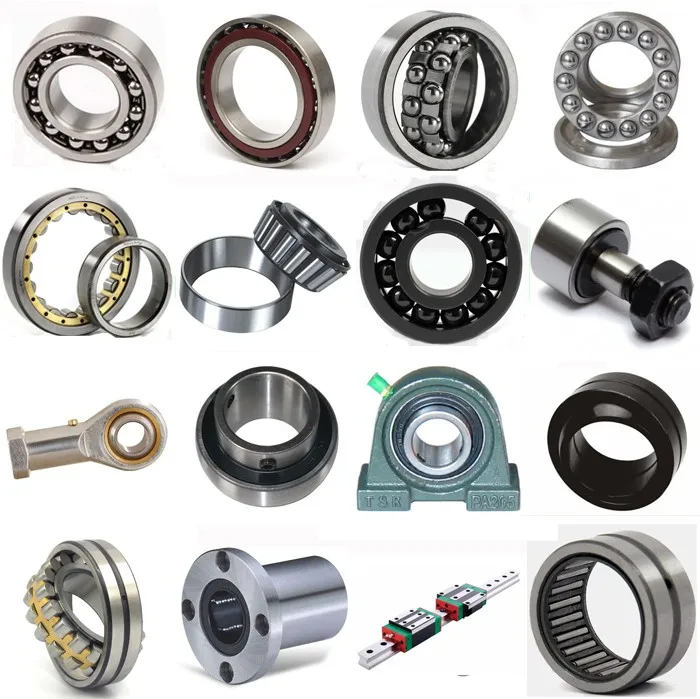

Различные типы подшипников

Существуют различные типы подшипников, которые определяются в зависимости от их назначения, конструкции для восприятия определенных типов нагрузок, упорных или радиальных.

Наиболее распространенными типами подшипников являются шарикоподшипники, конические роликовые подшипники, шариковые упорные подшипники, роликовые упорные подшипники и т. д.

1) Шариковые подшипники

Шариковые подшипники занимают нишу в области подшипников, поскольку они могут выдерживать как радиальные, так и осевые нагрузки. Каждому подшипнику дается название, основанное на его элементе качения, и то же самое относится и к шарикоподшипникам.

Эти подшипники могут выдерживать меньший вес. Кроме того, шарикоподшипники обладают особой способностью выдерживать нагрузки и имеют уникальную конструкцию. Их можно использовать в различных приложениях, таких как роликовые коньки, жесткие диски и т. д.

Другие названия: «Шарикоподшипник с глубоким желобком» (из-за конструктивных особенностей)

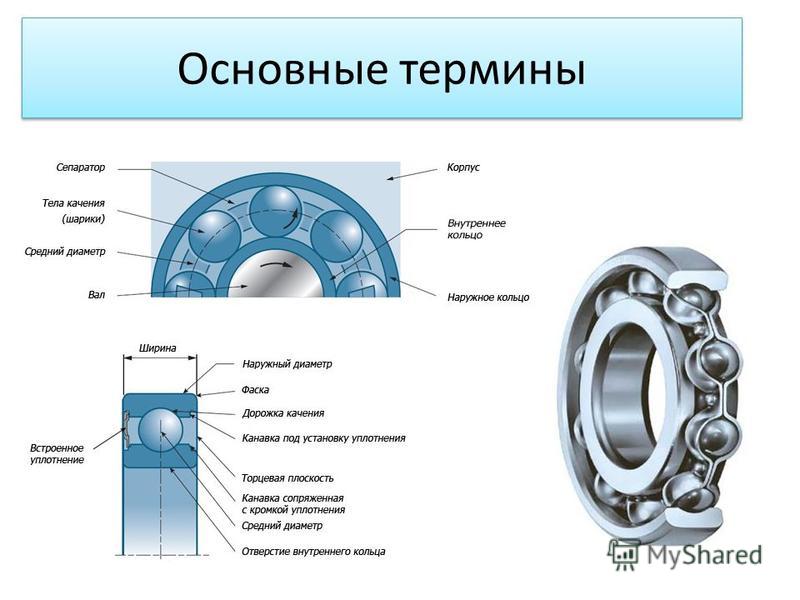

Основные части шарикоподшипника включают:

Внутреннее кольцо – Внутреннее кольцо установлено на вращающемся валу и стремится вращать вал .

Внешнее кольцо: Внешнее кольцо неподвижно и закреплено на корпусе. Это также помогает передавать нагрузки от подшипника к корпусу.

Элемент качения «Шарики»: Шарики элемента качения будут нести нагрузку, распределяя ее по валам.

Сепаратор: Сепаратор играет важную роль в подшипнике. Он действует как барьер между шарами, предотвращая их столкновение друг с другом.

Области применения:

Шариковые подшипники могут использоваться в различных областях, таких как:

а) Автомобильная промышленность: Шариковые подшипники используются во всех автомобилях. Они в основном используются в таких деталях, как рулевое управление, двигатель, трансмиссия и карданный вал.
b) Бытовая техника: Шариковые подшипники можно найти повсюду в бытовой технике, такой как фен, стиральная машина, электрическая дрель и DVD-плееры.

c) Бумажная промышленность: Эти подшипники широко используются в бумагоделательных машинах. Подшипники, используемые в бумагоделательных машинах, работают при высоких температурах.
d) Производство игрушек: Игрушки будут предназначены для движения с помощью сжимающих пружин или электродвигателей. Следовательно, шариковые подшипники включены в игрушки для плавного движения.
e) Аэрокосмическая промышленность: Шариковые подшипники широко используются в космических кораблях и ракетах, поскольку они способствуют легкому и свободному движению.

Обозначения для шарикоподшипников:

Шариковые подшипники обозначены цифрой «6» в качестве начальной серии.

Например: 6006, 6204 и т. д.

2) Конические роликоподшипники

Конические роликоподшипники могут выдерживать большие радиальные и осевые нагрузки. Подшипники этого типа можно найти в автомобильных ступицах из-за их универсальности нагрузки.

Конические роликовые подшипники предназначены для обеспечения универсальности при больших нагрузках и в равной степени эффективны при работе с большими осевыми и радиальными нагрузками. Этот подшипник широко используется в автомобильной промышленности, поскольку он может поднимать нагрузку, которую должны выдерживать колеса.

Основные части конических роликоподшипников:

Внутреннее и наружное кольца: Конические роликоподшипники имеют внутреннее и наружное кольца, между которыми расположены конические ролики.

Внутреннее кольцо с телами качения образует единое целое, которое, в свою очередь, может быть отдельно установлено на внешнем кольце.

Если конические поверхности вытянуты, они будут стремиться соединиться в одной точке на оси подшипника. Это доказывает, что условия качения тела качения оптимизированы.

Осевая грузоподъемность подшипника определяется углом контакта, который соответствует углу внешней дорожки качения.

Обозначения для конических роликоподшипников:

Серийный номер конических роликоподшипников обычно начинается с «3».

Например: 30206

Применение конических роликоподшипников:

Конические роликоподшипники в основном используются в автомобильных ступицах, поскольку они способны воспринимать осевую нагрузку в противоположных направлениях.

Они также используются парами «спина к спине», так что осевые силы могут восприниматься одинаково в любом направлении.

Конические роликоподшипники используются в автомобилях и ступичных подшипниках транспортных средств, где они будут выдерживать одновременно большие вертикальные (радиальные) и горизонтальные (осевые) усилия.

Конические роликоподшипники используются в тяжелонагруженных устройствах, сельском хозяйстве, строительном и горнодобывающем оборудовании, боевых роботах, осевых системах, коробках передач, двигателях и редукторах, карданных валах, железнодорожных буксах, дифференциалах, ветряных турбинах и т. д.

3) Шариковые упорные подшипники

Шариковые упорные подшипники могут выдерживать осевые нагрузки при низких скоростях и малом весе. Например, в барных стульях для поддержки сиденья используются упорные шарикоподшипники.

Как следует из названия, шариковые упорные подшипники содержат шарики в качестве тел качения. «Упор» предполагает, что подшипники в основном предназначены для восприятия осевых или осевых нагрузок.

Подшипники в основном доступны в двух конфигурациях:

•    Однорядные упорные шарикоподшипники
•    Двухрядные упорные шарикоподшипники

Обозначения для упорных шарикоподшипников:
Упорные шарикоподшипники обычно начинаются с серии 5.
. Например: 51105

4) Упорный роликовый подшипник

Упорный роликовый подшипник может выдерживать большую осевую нагрузку. Их можно найти в трансмиссиях автомобилей, где они используются для поддержки косозубых передач. Зубчатая опора является распространенным применением упорных роликовых подшипников.

Как следует из названия, цилиндрические роликовые подшипники также специально предназначены и сконструированы для восприятия осевых или осевых нагрузок на валах.

Упорные роликовые подшипники обладают следующими преимуществами. Это:

•    Они имеют очень малую высоту осевого сечения, что значительно снижает потребность в пространстве для монтажа и сборки.
•    Они обладают высокой грузоподъемностью благодаря наличию роликов, которые обеспечивают линейный контакт, что позволяет подшипнику выдерживать большую нагрузку.
•    Они обладают высокой жесткостью благодаря конструктивным особенностям подшипника.

Конструктивные аспекты:
•    Упорные роликовые подшипники состоят из двух наружных колец, называемых «шайбами». Одна из шайб может быть использована для монтажа как на торце, так и на валу. Этот подшипник предназначен для проверки направления осевой нагрузки, что позволяет передавать нагрузку на корпус через подшипник.
•    Отверстие второй шайбы или кольца немного больше, чем у первой, и обычно она поддерживает тело качения на другом конце.
•    Третий элемент — это тело качения, которое скрепляется посредством сепаратора.

Имеется два варианта упорных роликоподшипников. Это

упорный цилиндрический роликоподшипник – однорядный
Упорный цилиндрический роликоподшипник – двухрядный.

Обозначения для упорных роликоподшипников

Однорядные упорные роликоподшипники начинаются с серийных номеров 811 и 822.
Например: 81105.

Двухрядные упорные роликоподшипники начинаются с серии 89.3 и 894.
Например: 89305

Как работают подшипники?

Подшипники состоят из шарика и внутренней и внешней гладкой поверхности для качения. Шар будет нести вес груза, а сила веса груза способствует вращению подшипника.

Существует два вида нагрузки: радиальная и осевая.

o    Радиальная нагрузка просто давит на подшипник, что заставляет подшипник катиться или вращаться в результате натяжения.
o    Опорная нагрузка воздействует на подшипник совершенно по-другому.

Например: Рассмотрим подшипник, если он перевернут на бок и подвергается полной силе под этим углом, это называется осевой нагрузкой.

Типы подшипников: определение, назначение, использование, преимущества и недостатки

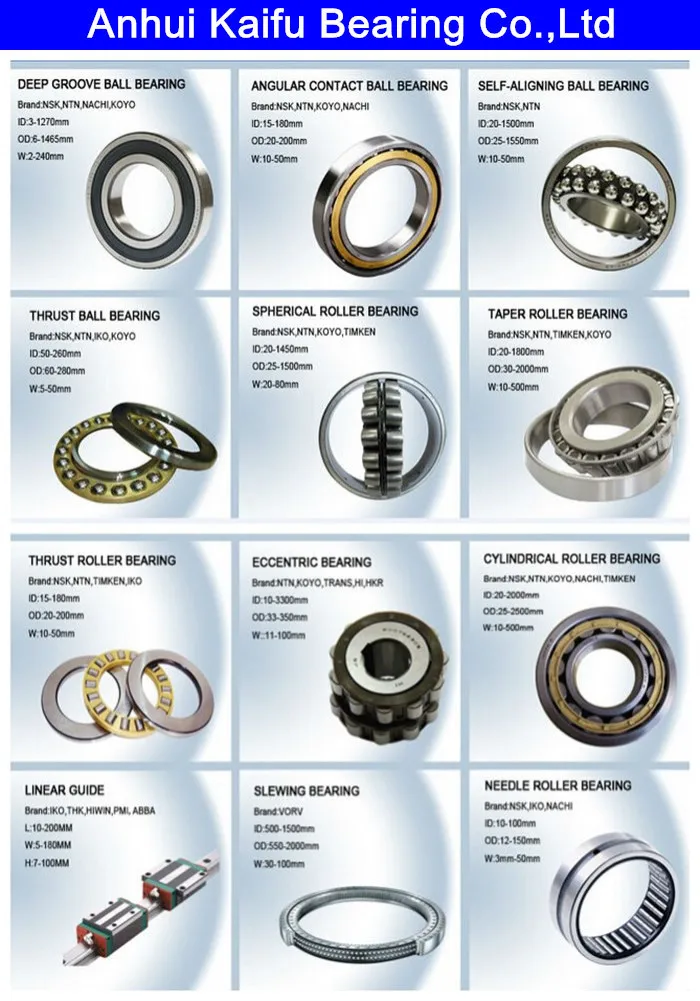

Типы подшипников

Введение Barings

Типы подшипников:- Промышленное оборудование состоит из мелких деталей. Эти части собраны, чтобы сделать полное рабочее оборудование. Сегодня мы поговорим об одной из основных мелких деталей такой техники. Сегодня поговорим о подшипниках.

Подшипники — очень маленький и важный элемент. Различные типы подшипников доступны в зависимости от наших требований. Он используется для ограничения степеней свободы любой детали. Это дает желаемое направление для данного компонента. Самый простой пример — ящик вашего компьютерного стола, где подшипник обеспечивает линейное движение компонента. Подшипник исключает непосредственный контакт двух деталей и уменьшает трение между ними. Это также вызывает меньшую работу силы или энергии для удаления детали. Теперь давайте обсудим различные типы подшипников.

1. Шариковые подшипники: (Типы подшипников) Шариковый подшипник

Шариковый подшипник является наиболее распространенным типом подшипника. Он состоит из маленьких металлических шариков , которые расположены между двумя металлическими кольцами, известными как Races . Шарики также удерживаются на месте с помощью узла, называемого Cage . Поскольку трение скольжения очень велико по сравнению с трением качения, шариковый подшипник обеспечивает меньшие потери энергии. Внутренние кольца и шарики могут свободно вращаться, а внешние кольца неподвижны. Вал установлен внутри внутренних колец, а внешние кольца прикреплены к двигателю.

Advantages of Ball bearings:
  • Give less resistance
  • Easily replaceable parts
  • Less costly
  • Handle high loads
  • Long life

Disadvantages of Шариковые подшипники:
  • Может сломаться из-за ударов
  • Малошумный

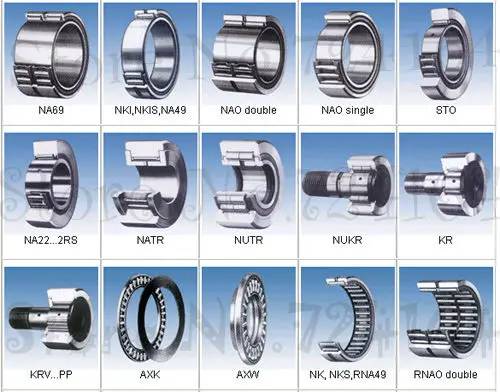

2. Роликовые подшипники: (Типы подшипников) Roller Bearing

Advantages of Roller bearings:
  • Low friction
  • High load capacity
  • Easy maintenance

Disadvantages of Roller bearings:
  • Very шумный
  • Дорогой

3. Линейный подшипник : ( Типы подшипников ) Линейный подшипник

Линейный подшипник содержит шарики или тела качения между двумя дорожками качения, но он используется для придания линейного движения любому компоненту. Простейшим примером линейной опоры является раздвижная дверь, ящик шкафа и т. д.

4. Ювелирные подшипники : (Типы подшипников)

Используется там, где есть очень маленькие оси, например, в часах и счетчиках. Он очень мал по размеру и работает намного лучше, чем другие подшипники. Изготавливается из специальных материалов. Это показано на рисунке ниже.

5. Подшипники скольжения : ( Типы подшипников ) Подшипник скольжения

Это самый простой тип подшипника. Он состоит из опорной поверхности и не содержит тел качения. Вал вращается внутри отверстия подшипника. Он обеспечивает трение скольжения, превышающее трение качения. Примером этого является вал, вращающийся внутри поверхности подшипника.

6. Гидравлические подшипники : (Типы подшипников) Гидравлический подшипник

Это революционный тип подшипников, который в настоящее время заменяет металлические подшипники. Здесь жидкость подвергается контакту двух элементов, что снижает трение. Из-за давления жидкости два элемента всегда остаются на расстоянии друг от друга и не соприкасаются. Он обеспечивает очень меньшую шумную работу и очень меньшую вибрацию, чем любые другие металлические подшипники.

7. Магнитные подшипники : (Типы подшипников) Магнитный подшипник

Магнитные подшипники используют концепцию магнитной левитации, чтобы удерживать движущийся элемент в воздухе. Это очень популярный подшипник, потому что скорость вращения вращающегося элемента не ограничена. Доступны два типа магнитных подшипников: один активный, а другой пассивный. В активном типе мы используем электрический магнит, который включается, когда вал выходит из положения, чтобы вернуть его в центр.
