Как снять и разобрать патрон шуруповерта | IVD.ru – все о дизайне интерьеров и ремонте

Чтобы понять, как снять патрон с шуруповерта, нужно хорошо представлять, как устроен инструмент. Эта деталь крепится на вал, приводящий ее в движение, и служит для фиксации рабочего органа. Как правило, ее оболочка имеет цилиндрическую форму. Под ней находятся прижимные кулачки и регулировочные гильзы. Когда их заклинивает, достать рабочую деталь становится сложно или невозможно. Тогда возникает необходимость снять зажим, чтобы в дальнейшем облегчить себе работу по ремонту. Делать это нужно для смазки, чистки и профилактического осмотра. Существует несколько способов крепления. У каждого из них есть свои преимущества и недостатки. В каждом отдельном случае проблема решается по-разному.

Как снять и разобрать патрон шуруповерта

Устройство детали

Способы крепления к корпусу

Типоразмеры

Как снять гильзу

Как попасть внутрь

Как найти новую деталь

Как устроен патрон

Используются две основные конструкции.

• Кулачковые — фиксация происходит при помощи Г-образного  ключа, вставляющегося перпендикулярно.
• Быстрозажимные — для фиксации необходимо зажать один цилиндр корпуса рукой, вращая другой цилиндр вокруг собственной оси.

Кулачковые менее удобны, но обеспечивают более надежное соединение. При вращении ключа регулировочная гильза сжимает стальные кулачки, пока они не сомкнутся.

Instagram @welderrzn62

Быстрозажимные затягиваются быстрее. Для них не требуется ключ.

Виды быстрозажимных конструкций

• Одномуфтовая — чтобы провести установку биты достаточно одной руки, поскольку одна из частей корпуса фиксируется автоматически.
• Двухмуфтовая — обе части являются подвижными, и одну из них нужно придерживать рукой, чтобы она не вращалась.

Если требуется заменить патрон на шуруповерте, следует учесть, что одномуфтовые применяются только на инструментах с блокираторами.

Материалом служит пластик или металл. Пластиковые изделия менее надежны, но с ними удобнее работать, так как весят они меньше.

Instagram @kuban_instrument

Способы крепления патрона к валу

Есть два основных способа.

• На резьбе — гильза накручивается на вал.
• С помощью конуса “Морзе” — конический хвостовик вставляется в отверстие на шпинделе, соответствующее ему по размеру. Этот метод является одним из наиболее эффективных и применяется уже более сотни лет.

Дополнительную прочность соединению придает фиксирующий винт.

Instagram @retooling

Типоразмеры и как их расшифровать

Используется несколько типоразмеров. Их необходимо знать, чтобы правильно подобрать изделие на замену. На конус нанесена маркировка.

Рассмотрим пример: 1 — 6 В 7. Цифры 1-6 — диапазон размеров хвостовика, которые могут быть установлены на изделие. В данном случае он выражен в миллиметрах. В 10 и далее до В 45 указывают калибр конуса. Всего существует 9 калибров.

Маркировка может иметь такой вид: 1 — 13 М 12х1,4. Цифры до буквенного обозначения — диапазон размеров хвостовика, после него — параметры резьбы. Величины указаны в миллиметрах или дюймах.

Рассмотрим еще один пример: 4 — 15 мм ½ — 22 UNF. Надпись говорит о том, что можно применять биты диаметром от 4 до 15 мм, ½  — это размер резьбы в дюймах, 22 — количество ниток (резьбовых витков) в дюйме.

Instagram @kuban_instrument

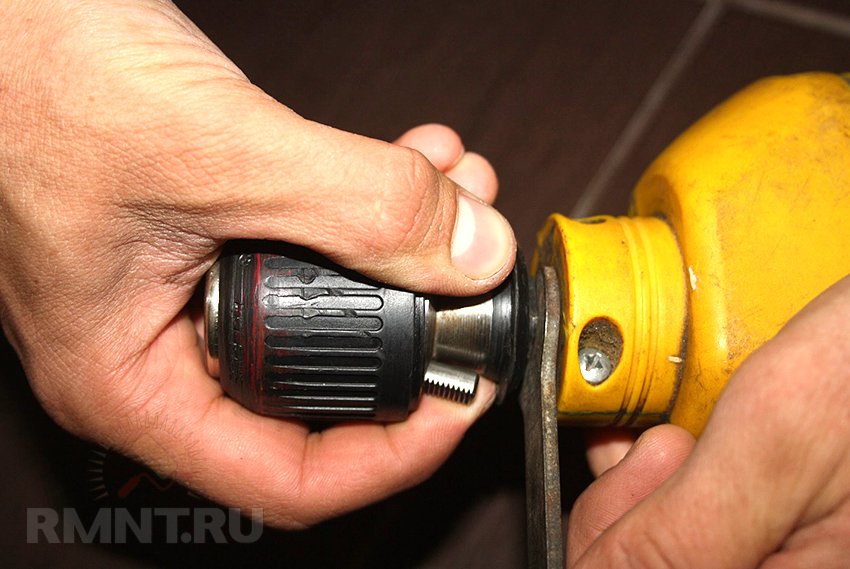

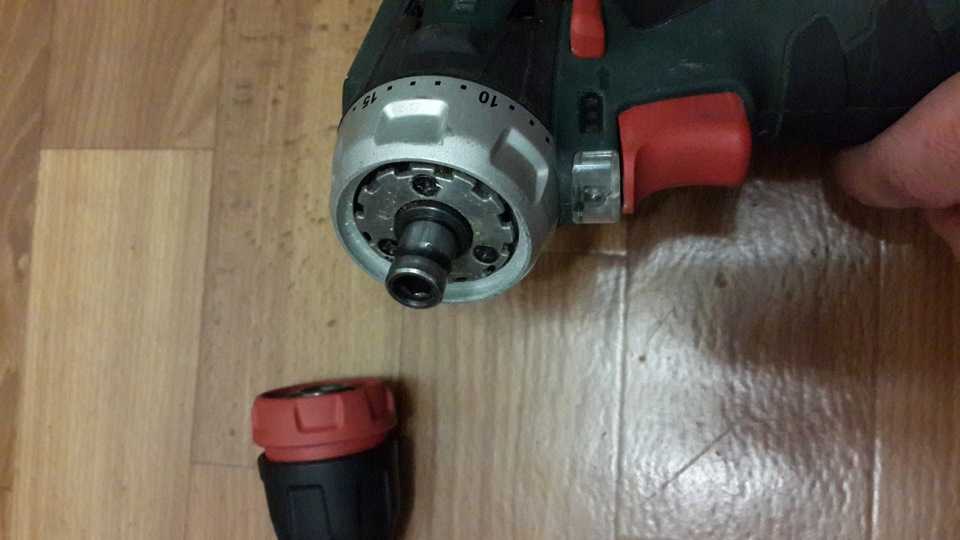

Как открутить патрон на шуруповерте

Делать это нужно не только в критических ситуациях, когда требуется срочный ремонт. Детали нуждаются в постоянной смазке и очистке даже, если ими долгое время не пользовались. Без профилактики инструмент быстро выйдет из строя. Работать на нем лучше с перерывами в несколько минут. Биту и двигатель нужно предохранять от перегрева.

Отворачивать корпус можно по-разному. Здесь многое зависит от конструкции и способа крепления.

Гильза с фиксирующим винтом

Винт находится между кулачками. Чтобы добраться до его головки, необходимо их развести в стороны. С помощью крестовой отвертки его выкручивают, вращая по часовой стрелке. Затем вставляют в кулачки шестигранный ключ и двигают его против часовой стрелки. Движение должно быть резким. Придется приложить усилие, чтобы сдвинуть стык. Со временем соединение становится очень прочным. Если ключа недостаточно, можно использовать молоток.

Конус “Морзе”

В данном случае с помощью молотка хвостовик выбивается из конического отверстия. Если сделать это не удается, придется разобрать инструмент и извлечь из него вал с патроном. Затем нужно будет удалить трубным ключом зажимной цилиндр. Обычные гайки на этом узле применяются редко.

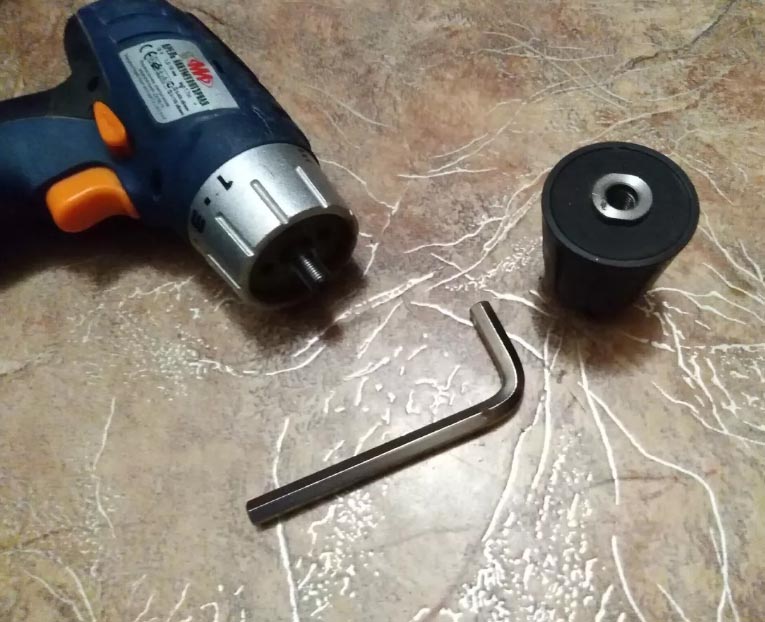

Резьбовое соединение

Для работы понадобится Г-образный десятимиллиметровый шестигранник. Его вставляют в кулачки, плотно зажимают и поворачивают. Удобнее зафиксировать шестигранник в руке либо на опоре и на малых оборотах включить двигатель. Он должен работать лишь малую долю секунды. Этого обычно бывает достаточно, чтобы ослабить соединение и беспрепятственно снять гильзу. Если метод не работает, инструмент следует разобрать, чтобы подойти к соединению с другой стороны.

Instagram @umedia_service

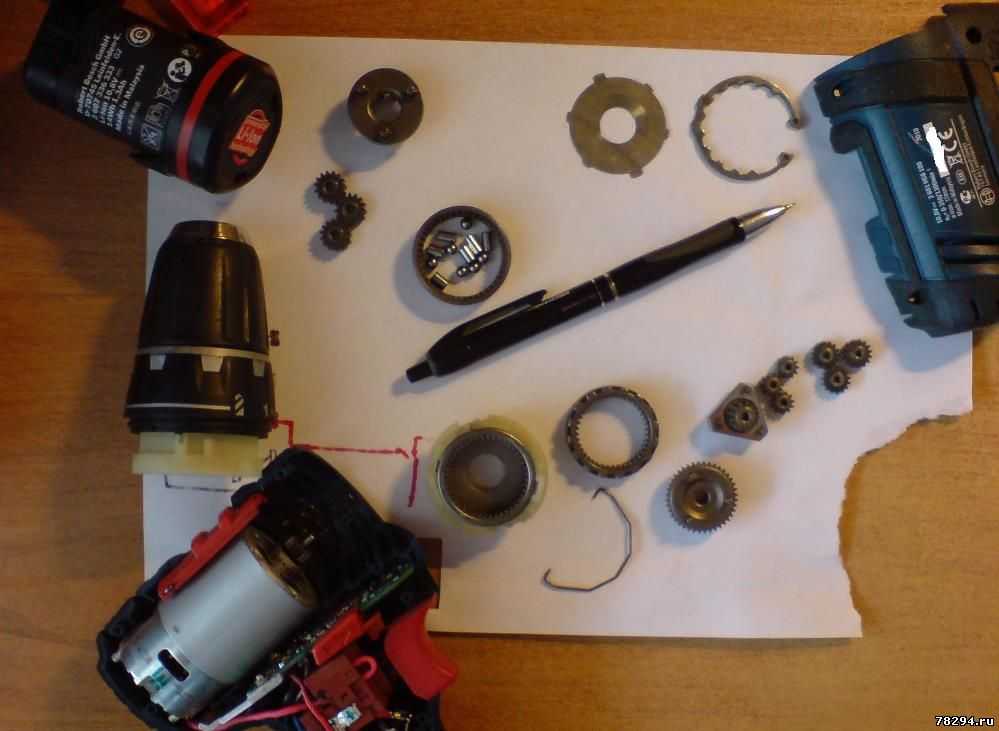

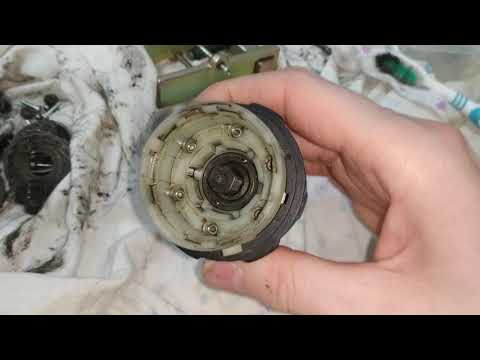

Как разобрать патрон шуруповерта

Чтобы попасть внутрь, нужно убрать заглушку. На пластмассовом корпусе она снимается легко — достаточно поддеть ее острым предметом. На металлическом ее выбивают молотком. Для этого следует ударить по основанию зажимной гильзы, стараясь ее не повредить. Чтобы до него добраться, между кулачками вставляют болт большого диаметра, затем сдвигают их так, чтобы болт встал перпендикулярно основанию, но при этом мог свободно перемещаться вверх и вниз. По выступающей над поверхностью головке бьют молотком.

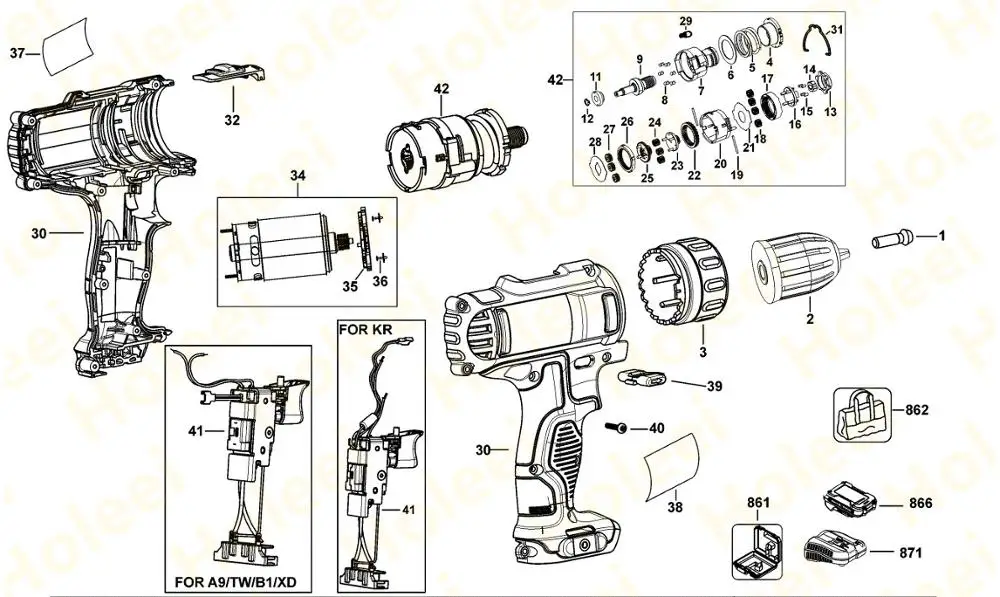

Детали конструкции

• Рукав
• Основание
• Шайба
• Подшипник
• Гайка.

Устройство может быть и более сложным, но в большинстве случаев оно состоит из этих элементов.

Instagram @kuban_instrument

Перед тем как разбирать патрон шуруповерта, следует поискать другие решения проблемы. Пытаться раскручивать его бесполезно. Дело в том, что большинство моделей для этого не рассчитаны, и попасть внутрь без повреждений не удастся. Если они разбираются, то действовать можно несколькими способами.

Что делать, если патрон не разбирается

• В перфоратор или дрель, способную работать в ударном режиме, вставляем болт диаметром около одного сантиметра. Можно использовать сломанное сверло.
• Болт или сверло вставляем сзади.
• Разводим кулачки.
• Теперь нужно найти упор — им могут стать стол или пол. Необходимо подложить амортизатор — кусок резины или пенопласта.
• Перфоратор с гильзой упирается в амортизатор и включается на несколько секунд.

После ремонта или профилактических работ сборную модель несложно будет собрать обратно. Важно не перепутать положение кулачков. При долгом использовании они притираются друг к другу и немного деформируются.

Instagarm @kuban_instrument

Если конструкция не предполагает вмешательства извне, корпус придется пилить, а потом соединять самодельным обхватом. Этот процесс является довольно трудоемким и проще установить новую деталь.

Как правильно подобрать новый патрон

В идеале он должен быть таким же, как старый. Если найти такой же не удается, нужно искать модель с теми же параметрами — формой, размером, принципом работы. Все изделия стандартизированы, однако несмотря на это проще совместить запчасти, выпущенные одним производителем.

При подборе можно руководствоваться и другими принципами. Если инструмент используется часто, необходимо определиться, что важнее — удобство и скорость смены рабочей части либо надежность соединения. В первом случае подойдет быстрозажимный цилиндр, во втором — кулачковый, фиксирующийся с помощью ключа.

Instagram @kuban_instrument

Важно не допустить ошибки. Проще всего искать нужную деталь, имея при себе инструмент и образец старой гильзы. Как поменять патрон на шуруповерте, должно быть написано в его инструкции. Для соединения используется резьба на корпусе и валу либо конус “Морзе”.

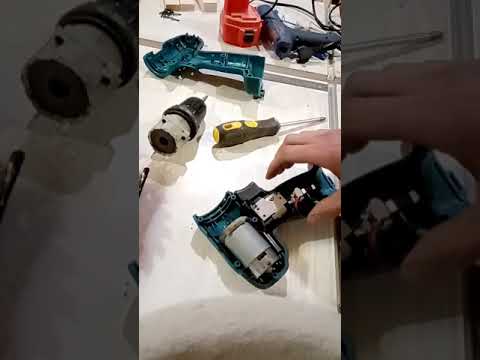

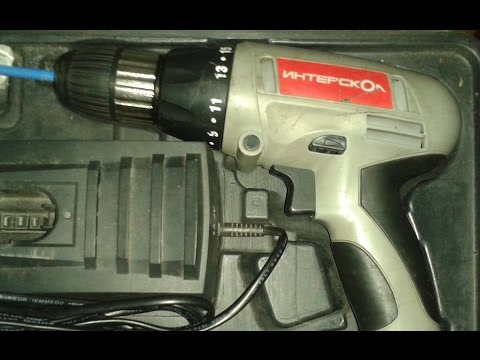

Подробную инструкцию по разбору шуруповерта смотрите на видео.

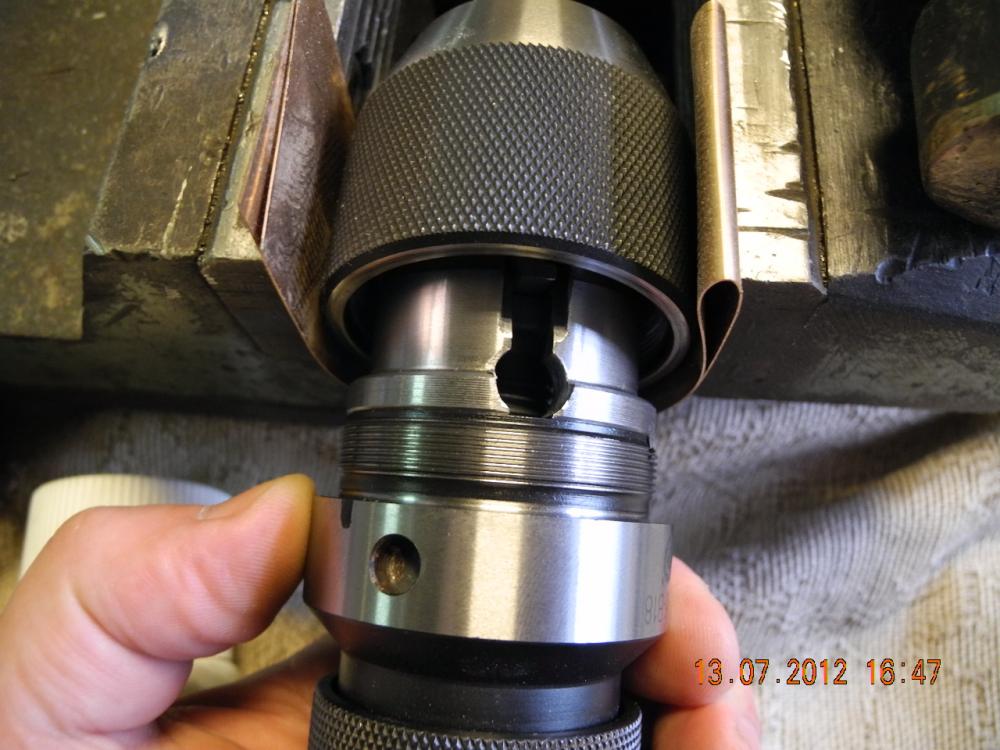

Как разобрать патрон от дрели своими руками

Производители электродрелей не предполагают разборку патрона, поэтому в инструкциях по эксплуатации инструмента данной информации найти не удастся. Но могут возникнуть случаи, когда необходимо совершить такие манипуляции. Например, для смазки и чистки составляющих деталей, когда патрон стал туго зажиматься, и чтобы свести кулачки необходимо прикладывать большие усилия. Это может произойти вследствие его загрязнения строительной пылью или ржавчиной после попадания влаги.

Кажущийся неразборным, патрон можно разделить на составляющие части. Наиболее частовстречающимися эти трёхкулачковые узлы бытовой электрической дрели бывают двух видов: ключевые и быстрозажимные.

Содержание

• 1 Разборка ключевого патрона
  • 1.1 Перфораторный способ
  • 1.2 При помощи молотка
• 2 Разборка быстрозажимного патрона

Разборка ключевого патрона

Ключевой патрон можно разобрать двумя способами: с использованием перфоратора и при помощи молотка.

Перфораторный способ

Для того чтобы разобрать патрон самым лёгким, перфораторным, способом необходимо выполнить следующие действия:

1. Развести кулачки до того состояния, пока они полностью не спрячутся в корпусе.

2. Закрепить в перфораторе металлическую тупую вставку такого диаметра, чтобы она свободно входила в резьбовое шпиндельное отверстие патрона.

3. Упереть патрон в массивную поверхность, предварительно подставив амортизирующую прокладку (например, в виде резиновой пластины толщиной в несколько сантиметров). В качестве упора можно использовать толстую металлическую пластину, удерживаемую свободной рукой, стол, верстак, пол.

4. Запустить перфоратор, и через две-три секунды с патрона будет сбит рукав (рубашка, регулировочная муфта).

5. Теперь из корпуса можно извлечь кулачки. Внимание! Выполняя эту операцию, необходимо сделать соответствующие пометки на корпусе и на кулачках, чтобы при сборке они стали на свои места. В противном случае закреплённое сверло не будет отцентрированным.

Недостаток данного способа: при сбивании обоймы некоторые детали могут разлететься в стороны (например, кольцо с зубчиками; оно, как правило, состоит из двух половинок), а неопытному пользователю прибавит хлопот собирание воедино всех составляющих.

Разобрав патрон, есть возможность почистить его от пыли, ржавчины и грязи, а также смазать детали.

Сборка патрона выполняется в следующей последовательности:

1. Выдвинуть кулачки вручную на максимум.

2. Поставить две половинки кольца с зубчиками в соответствующий паз корпуса.

3. Удерживая пальцами кольцо, необходимо спрятать кулачки внутрь, прокручивая корпус патрона.

4. Надеть рукав (рубашку, регулировочную муфту) до упора. Полностью этого сделать не получится. Необходимо запрессовывать с помощью молотка.

5. Для этого надо установить патрон вертикально на специальную шайбу таким образом, чтобы рукав (рубашка, регулировочная муфта) упирались в неё, а корпус мог свободно проходить в отверстие. Вместо шайбы можно использовать слесарные тиски с разведёнными до необходимого размера губками или обрезок трубы подходящего диаметра.

6. Поставить на патрон сверху прокладку в виде толстой пластины из мягкого металла (алюминиевого или медного сплава), и ударами молотка допресовать корпус в рукав (рубашку, регулировочную муфту).
Вот и всё. Патрон можно крепить на шпиндель и эксплуатировать.

При помощи молотка

Данный способ разборки очень похож на предыдущий, но не у всех пользователей есть перфоратор, поэтому вместо него можно применить молоток:

1. Предварительно надо «спрятать» кулачки внутрь, разведя их до необходимого положения.

2. Установить патрон вертикально на разведённые слесарные тиски до такого положения, чтобы корпус мог пройти между губками, а рукав (рубашка, регулировочная муфта) упирались в них.

3. Быстро разогреть строительным феном рукав (рубашку, регулировочную муфту). Вместо фена можно использовать паяльную лампу.

4. Положить сверху на патрон амортизатор в виде пластины из мягкого металла (алюминиевого или медного сплава).

5. Ударами молотка выбить корпус из рукава (рубашки, регулировочной муфты).

6. После этого почистить и смазать детали и произвести сборку в том порядке, как указано в перфораторном способе. При этом можно произвести повторное нагревание рукава (рубашки, регулировочной муфты) при помощи строительного фена или паяльной лампы.

Недостатком данного способа является повышенная «травматичность» деталей.

Также, нагревание желательно применять только в случае крайней необходимости, когда сбить рукав (рубашку, регулировочную муфту) без этого не получается. Ведь воздействие высоких температур может повлечь изменение структуры металла, что сделает детали мягкими.

Разборка быстрозажимного патрона

Конструкция быстрозажимного патрона намного сложнее ключевого, поэтому, чтобы процесс был обратимым, полностью узел разбирать не стоит:
1. Отвёрткой необходимо раздвигать и поддевать муфту по кругу. Проделывать эту операцию надо осторожно и аккуратно, чтобы не разорвать пластмассу.

2. После того, как муфта сдвинется, её можно снять с помощью рук.

3. Затем надо по максимуму развести кулачки, вставить в патрон металлический стержень (подойдёт длинный болт) и ударами молотка по нему выбить корпус из второй части пластмассовой муфты.

На этом процесс разборки необходимо остановить. Все места, доступные для смазки открыты. Если продолжать разборку дальше, то она станет необратимой.

Процесс сборки выполняется в такой последовательности:
1. Установка верхней части пластмассовой муфты.

2. Впрессовывание молотком торцевой штопорной шайбы через прокладку в виде деревянной дощечки.

3. Напрессовывание нижней части муфты при помощи рук.

Патрон готов к использованию.

Разборка патрона » Вот как это делается – 2023

• Прессованные, вставные и натянутые версии
• Компоненты снаружи внутрь
• Советы и рекомендации

Обычные сверлильные патроны, крестовины или аналогичная быстросъемная конструкция состав. Не все, но многие можно разбить всего их около двадцати пунктов. Сложность, особенно во время повторной сборки, состоит в том, чтобы правильно установить пружинные кольца и пружины.

Штампованные, вставные и натянутые версии

На аккумуляторных шуруповертах и ​​дрелях более дешевых моделей и неевропейских производителей патроны можно собирать штамповкой и клепкой. Они не будут демонтированы неразрушающим образом. Сверлильные патроны фирменных и профессиональных продуктов состоят из прецизионной механической конструкции со вставными и защелкивающимися соединениями.

Компоненты снаружи внутрь

• Защитная втулка рукоятки (видна снаружи в собранном виде)
• Приводная втулка (расположена в втулке рукоятки)
• Заглушка с предохранителем (соединяет две втулки вместе)
• Зажимная предохранительная пружина или пружинное стопорное кольцо (находится вокруг ведущей втулки)
• Зажимная втулка для кольца с резьбой
• Корпус патрона с зубьями
• Заглушка
• Две половинки резьбы кольца с шарикоподшипниками
• Три зажимных кулачка с мелкой резьбой
• стопорный винт

При снятии стопорного кольца патрон “падает” после разъединения приводной втулки. При снятии необходимо соблюдать осторожность, чтобы стопорное кольцо или натяжная пружина не сломались.

Для патронов с функцией ударного сверления добавляется вертикально действующая натяжная пружина. Она тоже должна быть списана без поломок. В некоторых случаях он подвешивается в двух местах. В некоторых моделях поверх кольцевых пружин вставлены пластиковые кольца по визуальным соображениям.

Стопорный винт можно и нужно ослаблять только после снятия зажимных губок. Шарики шаровых опор свободно находятся под резьбовыми кольцами. Их нужно снимать аккуратно после снятия полуколец. Необходимо соблюдать осторожность в отношении остаточных напряжений, связанных с компонентами.

При разборке патрона рекомендуется установить защитный кожух с выступающими кромками, чтобы предотвратить потерю колец, пружин и шариков. Челюсти должны быть отмечены, чтобы вернуться в исходное положение при повторной сборке, в противном случае может произойти смещение.

Как правило, резьбовые соединения в сверлильных патронах имеют левую резьбу. За исключением стопорного винта, все повороты должны выполняться по часовой стрелке.

Советы и рекомендации

При повторной сборке патрона не наносите смазку или масло на какие-либо соединения между приводным валом и патроном. В противном случае произойдет эффект «сквозного вращения», влияющий или разрушающий функцию 9.0041 дрель патрон.

❓ Как разобрать патрон сверлильного станка?

👉 0:384:16Как снять и переустановить патрон сверлильного станкаНачало предложенного клипаКонец предложенного клипаСейчас. Первый метод удаления патрона, который мы вам покажем, — это снятие патрона дрели. Подробнее. Первый метод удаления патрона, который мы вам покажем, — это снятие патрона дрели. Инструмент этот инструмент входит в этот паз на шпинделе. Если я сдвину патрон, ты увидишь, что внутри.

❓ Что такое патрон дрели?

👉 Сверлильные патроны — это шпиндельные механизмы, удерживающие сверло или другой режущий инструмент . Они бывают с ключом, без ключа и гибридными системами, что позволяет быстро менять сверла. Сверлильные патроны часто соединяются со шпинделем станка через оправку сверлильного патрона, которую можно снять.

❓ Как вынуть биту из патрона?

👉 Крепко возьмитесь за патрон одной рукой и плавно нажмите на спусковой крючок. Патрон начнет слегка вращаться в руке пользователя, прежде чем кулачки отпустят сверло и патрон начнет свободно вращаться. Отпустите спусковой крючок, зафиксируйте переключатель направления в среднем положении и извлеките сверло из кулачков.

❓ Как разобрать сверлильный патрон Jacobs?

👉 1:526:38Как восстановить сверлильный патрон ДжейкобаНачало предложенного клипаКонец предложенного клипаРазберите его, вы также можете использовать съемник для шестерен, и технически вы можете восстановить эти стены на aMoreРазберите его, вы также можете использовать съемник для зубчатых колес и технически Вы могли бы восстановить эти стены с помощью дрели, если бы у вас было достаточно места, чтобы добраться до задней части этого, чтобы снять его с передней части.

❓ Как разобрать дрель?

👉 0:212:54Разборка инструмента: как разобрать аккумуляторную дрель

❓ Как разобрать ключевой патрон?

👉 Откройте или закройте кулачки патрона примерно наполовину. Отрегулируйте губки тисков так, чтобы они захватывали только втулку патрона. Наденьте латунную втулку над кулачками патрона на корпус патрона и ударьте по ней молотком. Втулка должна сойти с патрона, а кольцевая гайка должна развалиться на две части.

❓ Какие существуют три типа сверлильных патронов?

👉 Доступны три основных типа хвостовика патрона/сверла: SDS и SDS-Plus, SDS Max и Spline .

❓ Из каких частей состоит дрель?

👉 Основные компоненты включают основание, колонну (или стойку), регулируемый стол, шпиндель, патрон и сверлильную головку , обычно приводимые в действие электродвигателем. Головка обычно имеет набор из трех ручек, исходящих из центральной ступицы, которые поворачиваются для вертикального перемещения шпинделя и патрона.

❓ Как извлечь сломанное сверло из патрона SDS?

👉 В идеале поверните разрезное кольцо с помощью плоскогубцев для стопорных колец, и внешняя втулка снимется. Затем вы можете увидеть отверстие под сломанным куском сверла, просто вытащите сломанное сверло старой отверткой и снова соберите.

❓ Как снять биту без патрона?

👉 0:595:2239 Нет ключа для сверлильного патрона? Нет проблем • Как снять сверло без …YouTube

❓ Как разобрать сверлильный патрон Milwaukee?

👉 0:542:55Как заменить патрон на аккумуляторной дрели Milwaukee
