Разрывное усилие каната – что это такое и как правильно определить?

Стальная канатная продукция (троса) – распространенная и весьма востребованная разновидность металлоизделий. Производимый сегодня ассортимент канатов способен удовлетворить спрос на них во всех отраслях, где троса востребованы. При выборе метиза для определенных целей приходится считаться с рядом факторов. Определяющими из них являются прочностные характеристики, приведенные в заводском паспорте канатной продукции. Важным параметром принято считать разрывные усилия канатов – предельные нагрузки, сопровождающиеся разрушением витого изделия.

На практике прочность канатной продукции зависит от целого комплекса особенностей изделия, среди которых следует назвать:

конструкцию троса, определяемую ГОСТом, в соответствии с которым он изготовлен;
маркировочную группу каната, указывающую на прочностные характеристики;
диаметры и сечения проволок, из которых он свит и пр.

В конечном итоге разрывное усилие троса зависит от диаметра самого изделия и рост его пропорционален увеличению сечения каната.

Трактовка понятия разрывного усилия стальных канатов вытекает из самого термина. По сути, это силовая нагрузка, которую необходимо приложить к тросу для его разрушения. Существует два значения этой характеристики канатной продукции, обычно приводимых в стандарте на трос стальной. Они представлены:

• разрывным усилием каната в целом;
• суммарным разрывным усилием каната.

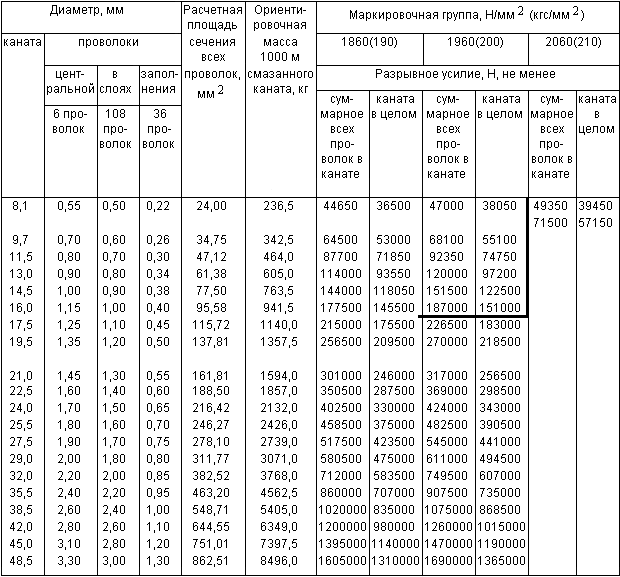

Первое из них определяется на каждую партию канатной продукции посредством заводских испытаний. И если с первым все понятно, то суммарное значение складывается из разрывных усилий всех проволок, пошедших на повив каната. Обычно это значение выше, нежели для канатного изделия целиком, так величина разрывного усилия каната ГОСТ 2688 составляет примерно 84.9% от суммы всех проволок.

Важной характеристикой, определяющей прочность канатной продукции можно назвать упомянутую выше маркировочную группу. Она указывает на временное сопротивление разрыву проволок и измеряется в Н/мм² (кгс/мм²). Фактически это сила, приложенная к проволоке, превышение которой приводит к разрыву последней.

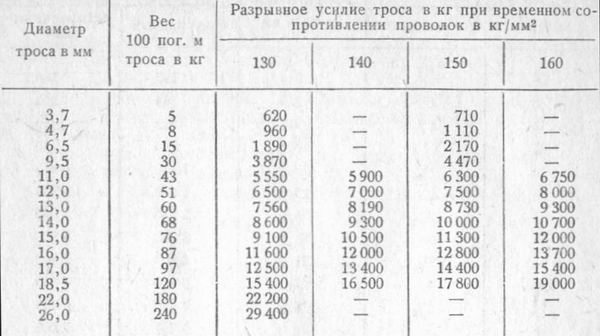

Среди серийно производимой канатной продукции встречаются маркировочные группы: 1370 (140) … 1860 (190) Н/мм² (кгс/мм²). Более высокие показатели прочности используются для выполнения специальных заказов. Троса от 1960 Н/мм² (200 кгс/мм²) и выше производятся по согласованию с заказчиком.

Практический расчет разрывного усилия каната (Q_раз) производится несложно. Для него следует воспользоваться формулой:

Q_раз = k·P,

где k – коэффициент, указывающий на запас прочности, а P – расчетная (рабочая) нагрузка, при которой намечается эксплуатация троса.

Чтобы определиться с коэффициентом, необходимо разделить два термина, приведенные в формуле. Разрывной нагрузке мы посвятили предыдущие строки, а рабочая указывает на вес груза, перемещаемого при помощи троса. Для безопасной работы она всегда меньше, нежели величина статического разрывного усилия каната. Коэффициента запаса прочности значение соответственно в разы больше единицы и равно:

k = Q_раз/P.

Приобретая канатную продукцию для определенных целей, следует учитывать оба вида нагрузки – это важно для продолжительной и безупречной ее работы.

Как выбрать нужный трос?

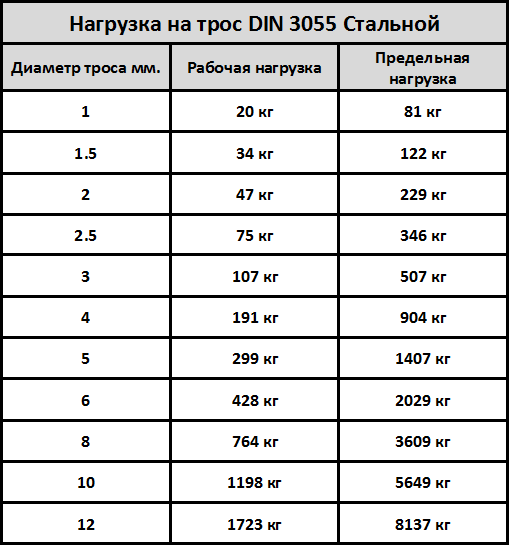

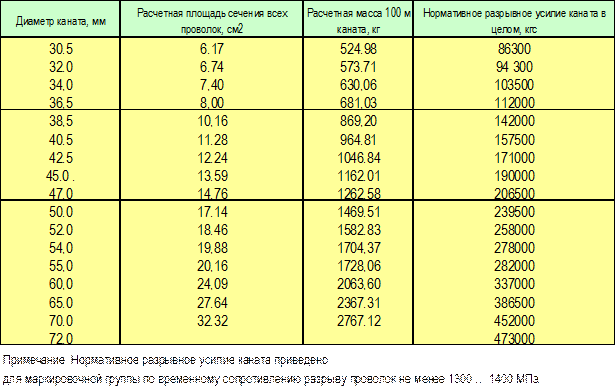

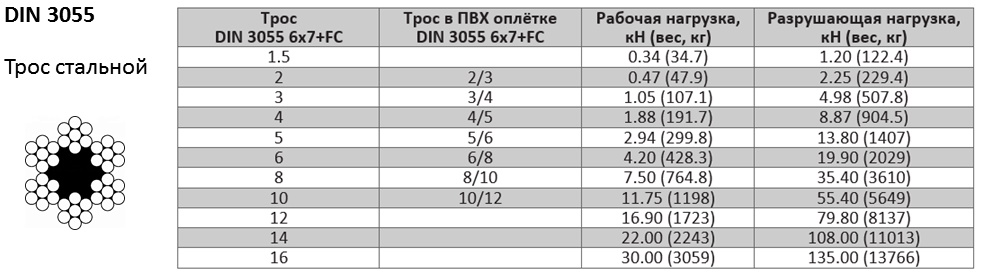

В случае необходимости выбрать канат по разрывному усилию, можно воспользоваться таблицей, размещенной на этой странице. Приведенные в ней данные учитывают все требования действующих стандартов на предлагаемую нами продукцию. Используя эту информацию можно подобрать трос, максимально пригодный для целей потребителя.

Канат стальной DIN 3069

Технические характеристики стальных канатов DIN 3069:

Диаметр каната, мм	Канат с металлическим сердечником		Канат с органическим сердечником
	Ориентировочная масса 1000 м каната, кг	Маркировочная группа 1770 Н/мм2	Ориентировочная масса 1000 м каната, кг	Маркировочная группа 1770 Н/мм2
	Ориентировочная масса 1000 м каната, кг	Разрывное усилие каната в целом, кН, не менее	Ориентировочная масса 1000 м каната, кг	Разрывное усилие каната в целом, кН, не менее
8	257	37,2	245	36,1
9	326	47	310	45,7
10	402	58,1	383	56,4
11	486	70,3	463	68,2
12	579	83,6	551	81,2
13	679	98,1	647	95,3
14	788	114	750	111
16	1030	149	980	144
18	1300	188	1240	183
20	1610	232	1530	226
22	1950	281	1850	273
24	2310	335	2200	325

Канат стальной DIN 3069 многопрядный стальной канат конструкции 18х7 изготавливается с металлическим и органическим сердечником и соответствует стандарту DIN 3069 (DIN EN 12385-4-2003).

Канат 18х7 с металлическим сердечником, чаще всего, маркируется как канат конструкции 19х7.

Конструкция каната:
18х7(1+6)+1х7 (1+6) – канат состоит из 18-ти прядей по 7 проволок в каждой + металлический сердечник;
18х7(1+6)+1 о.с. – канат состоит из 18-ти прядей по 7 проволок в каждой + органический сердечник.

Особенности:
– многопрядный;
– некрутящийся;
– гибкий;
– высокая разрывная нагрузка.

Применение стального каната DIN 3069:
– канат (трос) 8 мм для манипулятора 3 т и 5 т.
– канат (трос) 10 мм для КМУ 7 тонн.

Пример условного обозначения:

Канат стальной DIN 3069 10,0-SE-bk-1770-sZ-Spa А2:
Канат стальной DIN 3069 диаметром 10,0 мм, грузового назначения, металлический сердечник, маркировочной группы 1770 Н/мм² (180 кгс/мм²), правой крестовой свивки, нераскручивающийся, код смазки А2;

– канат din3069 10.0-19*7 sz-b-1770/180.

Перейти в раздел “Классификация канатов”

Перейти в раздел “Виды стальных канатов”

Доставка в любой регион РФ. Широкий ассортимент стального каната (троса) российского производства по ГОСТ, ТУ. Также предлагаем импортные канаты европейского производства по DIN, EN. Для постоянных клиентов и оптовых покупателей существует система скидок. Более подробную информацию уточняйте у наших специалистов.

Доставка по РФ:
Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Казань, Калуга, Киров, Кострома, Краснодар, Курган, Курск, Липецк, Омск, Орел, Оренбург, Пенза, Первь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Тамбов, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и др.

Трос из нержавеющей стали

Выберите… Главная страницаГидравликаАдаптерыБыстросъемные навесные устройстваОбработка материалов Распределители Снопы Паркер Кримперс Кабель из нержавеющей стали Универсальный комплект защелок Съемник крышки люка Подъемные магниты Gunnebo JohnsonНейлоновые стропыLiftall Roundslings Зубы Пенго Инструменты для асфальта Пелл Hydrashear Кляйн Инструменты

Нержавеющая сталь Стальной трос

Прядь из нержавеющей стали, не предназначенная для использования в быту, кабель и трос изготавливаются по федеральным Характеристики RR-W-410E. Сертификаты испытаний доступны. Не отечественного происхождения. Одомашненный также трос из нержавеющей стали доступен для запроса.
Пределы нагрузки на разрыв и рабочие пределы нагрузки разные. Рабочий предел нагрузки меньше и обычно считается для безопасного использования рабочей нагрузки в приложениях. Пример, прочность на разрыв в 500 фунтов может иметь только безопасный предел рабочей нагрузки 100 фунтов. Этот запас прочности зависит от производителя. Безопасно пределы рабочей нагрузки в зависимости от производителя доступны по запросу. Для такелажа Цели использует производителя Безопасная работа Пределы нагрузки, а не прочность на разрыв.

Нет Внутренний				Внутренний
1×19	7×7	7×19	6×19/36	7×7	7×19	6×19	6×36

Нет Внутренний трос из нержавеющей стали


Нержавеющая сталь Стальной авиационный трос 1 x 19 Конструкция
			Тип 304		Тип 316
Размер	Строительство	Вт/1000 футов (фунты)	Рабочий Ограничение нагрузки (фунты)	Разрушение Сила (фунты)	Рабочий Ограничение нагрузки (фунты)	Разрушение Сила (фунты)
1/16	1×19	8,5	100	500	96	480
3/32	1×19	20	240	1 200	214	1 070
1/8	1×19	35	420	2 100	378	1 890
5/32	1×19	55	660	3 300	600	3000
3/16	1×19	77	940	4 700	854	4 270
7/32	1×19	102	1 260	6 300	1 146	5 730
1/4	1×19	135	1 640	8 200	1 492	7 460



Нержавеющая сталь Стальной авиационный трос 7 x 7 Конструкция
			Тип 304		Тип 316
Размер	Строительство	Вт/1000 футов (фунты)	Рабочий Ограничение нагрузки (фунты)	Разрушение Сила (фунты)	Рабочий Ограничение нагрузки (фунты)	Разрушение Сила (фунты) )
3/64	7×7	4. 2	54	270	48	240
1/16	7×7	7,6	96	480	84	420
3/32	7×7	16	184	920	162	810
1/8	7×7	28	340	1 700	302	1 510
5/32	7×7	43	500	2 500	454	2 270
3/16	7×7	62	740	3 700	670	3 350



Нержавеющая сталь Стальной авиационный трос 7 x 19 Конструкция
			Тип 304		Тип 316
Размер	Строительство	Вт/1000 футов (фунты)	Рабочий Ограничение нагрузки (фунты)	Разрушение Сила (фунты)	Рабочий Ограничение нагрузки (фунты)	Разрушение Сила (фунты)
3/32	7×19	17	189	920	162	810
1/8	7×19	29	352	1 760	306	1 530
5/32	7×19	45	480	2 400	422	2 110
3/16	7×19	65	740	3 700	642	3 210
1/4	7×19	110	1 280	6 400	1 160	5 600
5/16	7×19	173	1 800	9000	1 640	8 200
3/8	7×19	243	2 400	12 000	2 200	11 000



Нержавеющая сталь Стальной авиационный трос 6×19/37 Конструкции
			Тип 304		Тип 316
Размер	Строительство	Вес/1000 футов (фунты)	Рабочий Ограничение нагрузки (фунты)	Разрушение Сила (фунты)	Рабочий Ограничение нагрузки (фунты)	Разрушение Сила (фунты)
3/8	6×19/37	. 24	2 400	12 000	2 160	10 800
7/16	6×19/37	.35	3 260	16 300	2 960	14 800
1/2	6×19/37	.46	4 560	22 800	4 100	20 500
16 сентября	6×19/37	. 59	5 700	28 500	5 140	25 700
5/8	6×19/37	.72	7000	35 000	6 300	31 500
3/4	6×19/37	.92	9 920	49 600	8 920	44 600
7/8	6×19/37	1,42	13 300	66 500	11 980	59 900
1	6×19/37	1,85	17 080	85 400	15 380	76 900
1-1/4	6×19/37	2,90	25 880	129 400	23 300	116 500

Разрывные нагрузки – Mainco Wire Ropes Ltd

Разрушающие нагрузки — СТОЙКОСТЬ НА РАСТЯЖЕНИЕ 1770 Н/ММ2, проволочный сердечник 7×7

Веревка, аналогичная 6×7, но сердечник из волокна заменен проволочной стренгой, что обеспечивает большую устойчивость к раздавливанию и дополнительную прочность, не обладает гибкостью на веревках большего диаметра.

Размер Диаметр (мм)	Приблизительная масса (Вес 100/кг)	Минимальная разрывная нагрузка (тонны)	Приблизительная SWL (FOS 5:1 кг)
1
1,5	0,90
2	1,52	0,276	55
2,5	2,2
3	3,43	0,54	108
4	6.1	0,960	192
5	9,53	1,5	300
6	13,7	2,16	492
7	19,5	3,15	630
8	25,5	4,11	822
9	32,2	5,2	1,00
10	39,8	6,42	1,20
11	48,2	7,77	1,50
12	57,3	9,25	1,80

СТЕПЕНЬ РАСТЯЖЕНИЯ 1770 Н/ММ2 7 x 19 Проволочная жила

Аналогичен веревке 6х19, но сердечник заменен проволочной стренгой 9. 1493, что приводит к меньшей гибкости, но немного более высокому напряжению на разрыв и лучшему сопротивлению раздавливанию.

Размер Диаметр (мм)	Приблизительная масса (кг/100 м)	Минимальная разрывная нагрузка (тонны)	Приблизительная SWL (кг FOS 5:1)
2	1,49	0,24	48
2,5	2,4	0,37	74
3	3,43	0,54	108
4	6.1	0,96	192
5	9,53	1,50	300
6	13,7	2,16	432
7	19,5	3,15	630
8	25,5	4,11	822
9	32,2	5,2	1,0
10	39,8	6,42	1,2
11	48,2	7,77	1,5
12	57,3	9,25	1,85
13	67,3	10,8	2,16
14	78	12,6	2,5
16	102	16,4	3,2
18	129	20,8	4,1
19	144	23,1	4,6
20	159	25,7	5,1
22	193	31,1	6,2
24	229	37	7. 4
26	269	43,4	8,6
28	312	50,4	10,00
32	408	65,7	13,1

СТЕПЕНЬ РАСТЯЖЕНИЯ 1770 Н/ММ2 6X19 Волокнистый сердечник

Эта веревка широко используется в машиностроении общего назначения. Она обладает хорошей прочностью и гибкостью с достаточно хорошей устойчивостью к истиранию и раздавливанию.

Размер Диаметр (мм)	Приблизительная масса (Вес кг/100 м)	Минимальная разрывная нагрузка (тонны)	Приблизительная SWL (FOS 5:1 кг)
2	1,39	0,239	47
3	3.11	0,500	100
4	5,54	0,890	178
5	8,65	1,39	278
6	12,5	2	400
7	17,7	2,92	584
8	23,1	3,81	762
9	29,2	4,82	964
10	36,1	5,95	1,1
11	43,7	7,21	1,4
12	52	8,57	1,7
13	61	10. 1	2
14	70,8	11,6	2,3
16	92,4	15,3	3
18	117	19,3	3,8
19	130	21,5	4,3
20	144	23,9	4,7
22	175	28,8	5,7
24	208	34,3	6,8

6 x 7 Fiber Core эта конструкция имеет хорошую прочность и максимальную устойчивость к истиранию

Размер Диаметр (мм)	Приблизительная масса (вес, кг/100 м)	Минимальная разрывная нагрузка (тонны)	Коэффициент запаса прочности (приблизительный SWL 5:1, кг)
2	1,38	0,24	48
2,5	2,0	0,37	74
3	3,11	0,54	108
4	5,54	0,96	192
5	8,65	1,50	300
6	2,15	2,16	432
