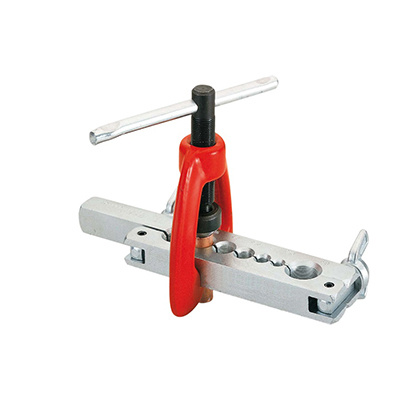

Развальцовка Риджит 345 медных и стальных труб 3/16″-5/8″ 23332

В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р. У Вас есть перечень необходимых материалов? – присылайте на

почту [email protected] (расчет актуальных цен выполняем бесплатно).

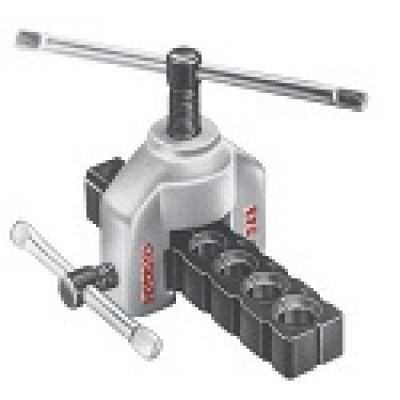

Развальцовка Ridgid 345 медных и стальных труб 3/16″-5/8″ (23332) стандартная

Описание
Документация
Отзывы
Доставка

Характеристики

Товар	развальцовка
Страна	сша
Бренд	ridgid
Модель	345
Тип	стандартная
Цвет	Серый
Назначение	для развальцовывания труб
Гарантия	1 год
Бренд (рус. )	риджит
Кол-во в упаковке, шт.	1
Наличие	Есть
Диаметр труб, дюйм	3/16″-5/8″
Материал товара	закаленная сталь
Материал труб	медь/сталь
Sae-раструбы	45°

Каталог продукции

Краткий каталог продукции

Информационное письмо

Буклет

Каталог запчастей

+ Добавить комментарий

//”ProductVideo”

Бренд:

риджит

Серия:

Модель:

345

Страна:

сша

Артикул:

23332

ГОСТ 28941.

12-91 Соединения трубопроводов с развальцовкой трубы. Концы труб развальцованные. Конструкция

Текст ГОСТ 28941.12-91 Соединения трубопроводов с развальцовкой трубы. Концы труб развальцованные. Конструкция

УДК 621.643.4:006.354

ГОСУДАРСТВЕННЫЙ СТАНДАРТ

Группа Г18

СОЮЗА ССР

Соединения трубопроводов с развальцовкой трубы КОНЦЫ ТРУБ РАЗВАЛЬЦОВАННЫЕ Конструкция

Flare fittings. Flared couplings. Construction

ГОСТ

28941.12—91

ОКП 419311

Дата введения 01.01.92

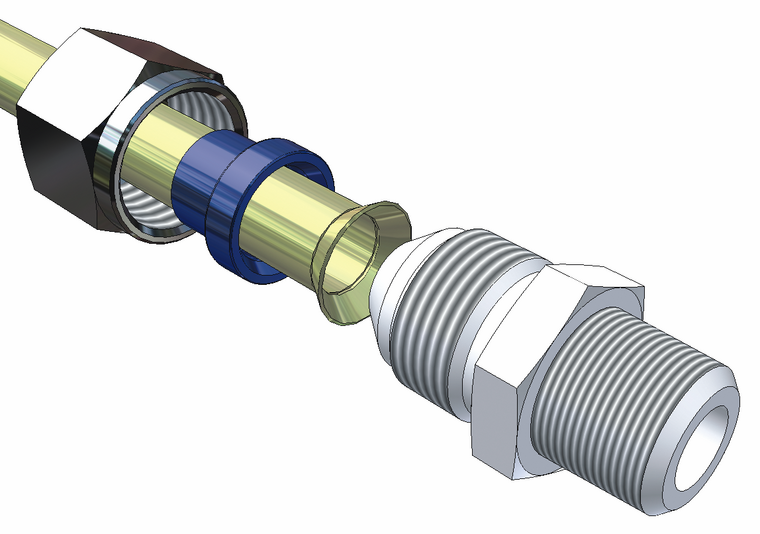

Настоящий стандарт распространяется на развальцованные концы труб для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1—7 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. Конструкция и размеры развальцованных концов труб должны соответствовать указанным на чертеже и в таблице.

2. На внутренней поверхности конуса развальцованной части трубы не допускаются продольные и кольцевые риски, царапины, забоины и трещины.

3. Глубина отпечатков от матриц (ниппелей) и продольные риски на внешней поверхности конуса развальцованной части трубы должны быть не более 0,03 мм и не должны выходить за пределы допуска на толщину стенки.

Глубина отпечатков матриц (ниппелей) на остальных внешних поверхностях трубы не должна выходить за пределы допуска на толщину стенки.

4. Переход внутренней конусной поверхности развальцованной части трубы в цилиндрическую должен быть без поперечного кольцевого наплыва.

Издание официальное

Настоящий стандарт не может быть полностью млн частично воспроизведен, тиражирован и распространен без разрешения Госстандарта СССР

/ 2 3

1“ -…..-	f J ГГ77У’}’.
>.u.;/szzs.^rzzz		<
У S J s s’S’TU ? S J-* > 1 ■

Труба калибруется на длине L в случае необходимости обеспечения

сборки с ниппелем

* Предельное положение развальцованной части трубы.

** При развальцовке трубы в ниппель размер не контролировать. g — труба; 2 — накядяая гайка во ГОСТ 28941.26; 3 — ниппель со ГОСТ 28941.2У

Размеры, мм

н	DN (О_у)	D	г ■—0,3	L
шах	min
4	3	8.8	7,0	1.0	30
6	4	10.2	8.6	2.0
8	6	12.2	10.6	35
10	8	14.2	12.5
12	10	16.2	14,5	40
(14)	12	20,2	17.5
15	20.2	18,5
18	15	24,6	22,3	45
22	20	27,6	25,0	50
28	25	33,6	31,0	2. 5	55
(34)	32	42.6	40,0	60
35
42	40	40.6	47,0	65

Примечание. Значения, приведенные в скобках, непредпочтительны.

5. Кромка конуса развальцованной части трубы не должна иметь трещин, заусенцев и должна быть закруглена.

6. Толщина стенки у края конусной развальцованной части трубы должна быть не менее 70% от толщины стенки цилиндрической части трубы.

7. Огранка конусных поверхностей развальцованной части трубы не допускается.

8. Для повышения вибропрочности трубопроводов допускается перед развальцовкой труб производить их размерно-чистовое упрочнение или гидродробеструйную обработку в местах соединений или по всей длине.

9. Проверку внутренних конусных поверхностей труб на прилегание производят с помощью специального калибра по отпечатку краски на конусе калибра, при этом накидную гайку затягивают.

Отпечаток должен быть кольцевым, без разрыва.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б. В. Максимовский; Г. В. Поляков, канд. техн. наук;

Ю. А. Решников; С. А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки — 1997 г., периодичность проверки — 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 28941.26—91 1

ГОСТ 28941.27—91 1

Гибка труб по доступной стоимости, гибка стальных и металлических труб по радиусу и услуги вальцовки труб. Вальцевание труб от предприятия Эврика. Вальцовка и гибка труб по недорогим ценам, услуги трубогиба

Сварные трубы
Видео

Труба сварная 12	Запросить КП
Труба сварная 16	Запросить КП
Труба сварная 20	Запросить КП
Труба сварная 22	Запросить КП
Труба сварная 27	Запросить КП
Труба сварная 32	Запросить КП
Труба сварная 38	Запросить КП
Труба сварная 42	Запросить КП
Труба сварная 48	Запросить КП
Труба сварная 51	Запросить КП
Труба сварная 57	Запросить КП
Труба сварная 60	Запросить КП
Труба сварная 63	Запросить КП
Труба сварная 73	Запросить КП
Труба сварная 76	Запросить КП
Труба сварная 89	Запросить КП
Труба сварная 102	Запросить КП
Труба сварная 108	Запросить КП
Труба сварная 114	Запросить КП
Труба сварная 127	Запросить КП
Труба сварная 133	Запросить КП
Труба сварная 152	Запросить КП
Труба сварная 159	Запросить КП
Труба сварная 168	Запросить КП
Труба сварная 219	Запросить КП
Труба сварная 273	Запросить КП
Труба сварная 325	Запросить КП

Цены на вальцовку труб в Екатеринбурге

Цена на гибку трубы определяется в индивидуальном порядке после ознакомления наших специалистов с техническим заданием и прочей документацией по заказу. Оптимальная стоимость всего ассортимента продукции, производимой нашей компанией, обеспечивается благодаря выполнению работ силами собственного производства. Предлагаем услуги трубогиба для труб из нержавеющей стали от 12 до 325 диаметра.

Применение гнутых по радиусу труб

Гибка труб на заказ широко используется для производства огромного ассортимента продукции, необходимой нефтедобывающим, строительным и промышленным предприятиям. Важнейшим преимуществом данных изделий, полученных с помощью методики холодной вальцовки труб, является отсутствие сварных соединений, что способствует существенному повышению прочности конструкций

Мы снабжаем заказчиков исходными материалами для:

Арочных конструкций.
Автомобильных навесов.
Отводов.
Козырьков.
Переходных мостов и другой продукции.

Выгодным отличием нашего предприятия является огромный диапазон типоразмеров обрабатываемых деталей в максимально точными радиусами сгибов. Работы по высокоточной гибке трубы по радиусу (вальцовка труб осуществляется до 325 размера) очень востребованы сегодня. Цена за метр гибки трубы Вас приятно удивит.

Где заказать гибку труб по радиусу

Если вас интересуют услуги по гибке труб на заказ в Екатеринбурге, а также купить гибку профиля, компания Эврика всегда готова к выполнению вашей заявки, независимо от объема и сложности. Предлагаем услуги услуги трубогиба по недорогой цене уже несколько лет. По всем вопросам обращайтесь по телефону +7 (902) 273-26-48 или по электронной почте [email protected]

Трубные развальцовки изготовлены правильно

Автор Джефф Смит – Фотография автора

Существуют определенные навыки, которыми должен владеть каждый автомеханик, достойный своего 9/16-дюймового торцевого ключа. Сверление отверстий в нужном месте, нарезание резьбы и общие навыки изготовления не сложны. В средних школах раньше преподавали эти уроки в слесарных мастерских, но не сейчас. Так что этому новому поколению автомобильных парней придется учиться этому самостоятельно.

– Реклама –

Ознакомьтесь с этим: Новое стекло для нашей Nova 63 года выпуска

Навык, на котором мы сосредоточимся сегодня, — это создание герметичного трубного раструба. На самом деле используется несколько разных углов, а также метрические пузырьковые вспышки, используемые на импортных автомобилях. Мы сосредоточимся на двух самых популярных стандартах: 45-градусном и 37-градусном AN. Для этого потребуются разные инструменты, и мы их тоже рассмотрим.

Существует множество различных инструментов для развальцовки, от самых простых до более сложных, а также несколько действительно хороших гидравлических инструментов профессионального уровня.

Для изготовления трубных раструбов требуется специальный инструмент, поэтому вам придется инвестировать в хороший комплект трубных раструбов. Предположим, что вы будете использовать этот инструмент вечно. Это исключает тот пакет за 10 долларов, который вы найдете в магазине автозапчастей, висящим на булавке в секции инструментов. Мы сделали то же самое; купил дешевый инструмент для развальцовки только для того, чтобы обнаружить, насколько лучше развальцовка работает с качественным инструментом. Инвестируйте в свое автомобильное будущее с хорошими инструментами.

– Advertisement –

Большинство инструментов подходят для трубок нескольких размеров, наиболее распространенными являются размеры трубок 3/16, ¼, 5/16, 3/8 и ½ дюйма. Менее дорогие инструменты также ограничат развальцовку трубами из мягкой стали, поскольку инструмент может оказаться недостаточно прочным для работы с трубами из нержавеющей стали. Для справки: если вы будете использовать трубы из нержавеющей стали, лучше всего убедиться, что вы покупаете только отожженные трубы. Это процесс нагрева, который размягчает несколько хрупкую нержавеющую сталь, облегчая ее развальцовку и изгиб. Это важно, потому что не все трубы из нержавеющей стали подвергаются отжигу. Если на нем не написано, что он отожжен, скорее всего, это не так.

Первый шаг — разрезание трубки. Стандартные трубкорезы оставляют на внутренней стороне трубки тонкий заусенец, который необходимо удалить для получения хорошего развальцовки.

Мы рассмотрим процесс изготовления раструба под углом 45 градусов на трубе длиной 5/16 дюйма. Это обычно используется на линиях охладителя автоматической коробки передач, и нет ничего необычного в том, чтобы сделать свои собственные жесткие линии для установки нового охладителя коробки передач.

Мы продемонстрируем процесс на пошаговых фотографиях, а также добавим некоторые детали, которые помогут вам создать максимально возможный блик. Скорее всего, вы потратите больше времени на подготовку трубы к раструбу, чем на изготовление самого раструба. Если трубка не обрезана прямо или ее наружный диаметр не совпадает или имеет острые края, вероятность успешного развальцовки низка.

При резке трубки всегда остается острая кромка на внутреннем диаметре трубки.

Самый распространенный способ укоротить трубку — использовать труборез. Трубку можно разрезать ножовкой или отрезным кругом, но, вероятно, потребуется больше времени, чтобы убедиться, что конец трубки обрезан перпендикулярно. Труборез обычно делает очень прямой разрез, но оставляет небольшие заусенцы или острые края по внутренней окружности трубки. Это должно быть удалено. Большинство труборезов имеют небольшой клиновидный инструмент, который можно использовать для удаления этих заусенцев, но мы узнали, что они часто могут быть неэффективными.

– Advertisement –

В местном магазине Grainger мы нашли ручной расширитель для труб, который хорошо подходит как для труб из мягкой стали, так и для труб из нержавеющей стали. Существуют также большие круглые пластиковые инструменты для снятия заусенцев, которые очищают как внутреннюю, так и внешнюю окружность трубки, что очень полезно.

После удаления заусенцев с трубки мы обнаружили, что полировка конца трубки гофрированным кругом на настольном шлифовальном станке также повышает шансы на получение хорошего уплотнения. Это позволяет разместить небольшую фаску на внешней стороне трубки.

Подробнее: Восстановление передней подвески Chevelle с помощью CPP

Мы нашли эту развертку в Grainger, которая очень хорошо работает для удаления заусенцев, а не для того, чтобы полагаться на это клиновидное устройство на труборезе.

Перед началом процесса развальцовки убедитесь, что фитинг на месте и направлен в правильном направлении. Мы все совершили ошибку, завершив большой раструб только для того, чтобы обнаружить, что забыли установить фитинг на место.

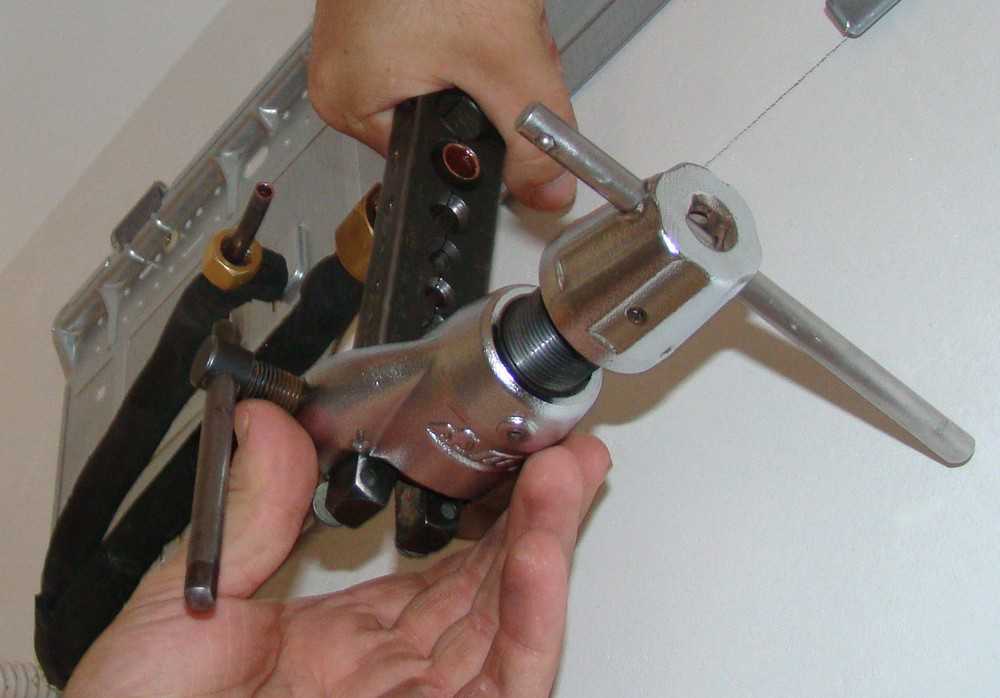

Следующим шагом будет установка трубки в инструмент. Это важный шаг, потому что высота трубки определяет количество материала, которое согнуто внутрь. Установите высоту трубки с помощью шага на развальцовочном штампе, чтобы она соответствовала высоте, и затяните зажим вокруг трубки, начиная с ближайшего к трубке зажима. Оба зажима должны быть туго затянуты, чтобы трубка не вытолкнулась из держателя.

Профессиональный автостроитель однажды упомянул, что он полирует концы труб после резки и удаления заусенцев, чтобы создать гладкую поверхность для придания формы.

Нам нравится наносить небольшую каплю масла на матрицу непосредственно перед тем, как вставить ее в трубку. Это помогает продлить срок службы штампа и обеспечивает смазку, облегчающую выполнение процесса. Адаптер немного сгибает трубку внутрь, прежде чем она выйдет из нижней части. Как только он упадет на дно, ослабьте нагрузку, снимите матрицу с трубы, а затем поместите конус наковальни прямо в трубу и завершите процесс развальцовки. Это создаст двойную раструб, который затем закроется должным образом.

Summit Racing также предлагает интересный профессиональный инструмент для развальцовки, в котором используются оправка и стальные матрицы с рукояткой с достаточным усилием, позволяющим легко формировать двойные развальцовки под углом 45 градусов. Это по-прежнему двухэтапный процесс, как и более простые инструменты для развальцовки, но процесс выполняется намного быстрее. Кроме того, для 37-градусных вспышек AN доступны матрицы.

Для этой процедуры мы используем наш ручной инструмент для развальцовки Matco, но процесс одинаков для всех ручных инструментов для развальцовки. Используйте ступеньку на штампе, чтобы установить высоту трубки. Затем поместите адаптер внутрь трубки. Если матрица не помещается внутри трубки, скорее всего, внутренняя часть не была правильно скошена. На этой увеличенной фотографии видна небольшая деформация трубки, которую мы не заметили в процессе развальцовки.

Если вы действительно занимаетесь трубными работами или планируете делать это профессионально, есть несколько компаний, продающих гидравлический инструмент для развальцовки, в котором используются те же матрицы, что и в инструменте Summit, который мы только что описали, но с гидравлическим насосом, который выполняет эту работу за вас. . Мы использовали инструмент Classic Tube, и это быстро и просто. Как и в случае с инструментом Summit, для этого требуются отдельные оправки для 37-градусных раструбов AN по сравнению с обычными 45-градусными раструбами, а также метрическими и даже быстросъемными трубными раструбами GM.

До сих пор мы фокусировались на стандартном 45-градусном двойном раструбе, но в мире хот-родов большая часть сантехники выполняется с 37-градусными фитингами AN. Они завершаются как операция с одной вспышкой, поэтому с этой точки зрения процесс AN немного проще. Но для этого также требуется отдельный или специальный инструмент для создания этого блика. Раструбы на 45 и 37 градусов не являются взаимозаменяемыми, и, хотя в экстренной ситуации вы можете сделать комбинированное уплотнение, оно, скорее всего, повредит одну или обе уплотнительные поверхности.

Хотите увидеть больше: Brian Raymond’s Drag Radial ’69 Camaro

Затяните наковальню, пока матрица не упрется в основание инструмента.

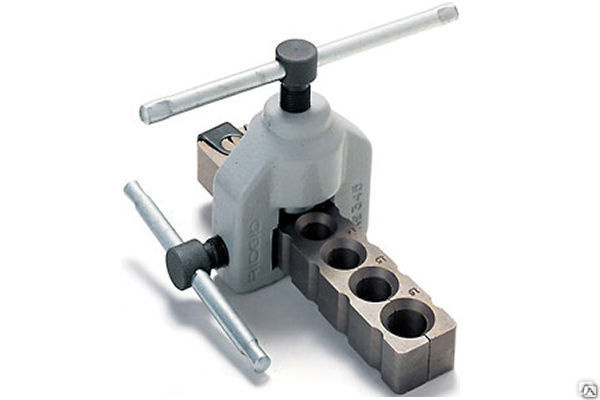

Много лет назад мы купили один из инструментов для развальцовки Rigid AN, и с тех пор он стал популярным инструментом, потому что он прост и удобен в использовании. При использовании труб из отожженной нержавеющей стали для развальцовки AN критически важным моментом в процедуре развальцовки является правильное закругление внутреннего диаметра трубы без острых краев. В фитингах с внутренней резьбой для трубок используется трубная гайка и втулка, надетая на трубку перед изготовлением раструба. Убедитесь, что развальцованная часть трубной гайки обращена к раструбу. Работайте медленно, и вы будете вознаграждены профессионально выглядящим фитингом, который будет герметизироваться каждый раз, когда вы выполняете соединение.

Основание инструмента для развальцовки достаточно длинное, чтобы его можно было поместить в тиски, чтобы сделать развальцовку легче, чем держать его в руке. Это то, что мы сделали здесь для последнего шага удаления матрицы и затягивания конуса в трубку, чтобы завершить развальцовку.

Как видите, трубок и автомобильных гидравлических соединений гораздо больше. Это по-прежнему сводится к использованию качественных инструментов и тщательной работе, чтобы обеспечить правильное выполнение всех шагов. Никто не любит тратить время на развальцовку только для того, чтобы обнаружить, что при затяжке она протекает. С другой стороны, правильно изготовленный трубный фитинг может прослужить почти весь срок службы автомобиля.

Успешно завершенная вспышка будет выглядеть так. Если раструб кажется эксцентричным или не по форме, его нужно будет переделать, потому что он не будет уплотняться должным образом. Наш опыт с фитингами карбюратора и другими латунными фитингами с внутренней резьбой показывает, что их можно перетянуть, что деформирует мягкое конусообразное уплотнение. поверхность. После деформации фитинг, скорее всего, будет протекать даже при самом лучшем развальцовке трубы под углом 45 градусов. Саммит предлагает это гладкое обновление инструмента с двойным развальцовкой, в котором используются штампы и оправки с 12-дюймовой рукояткой, обеспечивающей рычаг с меньшими усилиями. Это по-прежнему двухэтапный процесс изготовления двойного раструба, но он выполняется за меньшее время. Этот инструмент с жестким эксцентриком отлично подходит для изготовления одинарного раструба, 37-градусных фитингов AN.

и трубная втулка для завершения крепления.

Список деталей

№

Описание	№	Источник
Труборез Клейна	88904	Гонки на высшем уровне
Труборез	91089526	Спидвей Моторс
Мини-труборез	0	Гонки на высшем уровне
Развертка для труб	3CYP2	Грейнджер
Инструмент для развальцовки Summit Professional	4	Гонки на высшем уровне
Инструмент для развальцовки под углом 45 градусов Summit	10	Гонки на высшем уровне
Жесткий инструмент для развальцовки под углом 37 градусов	91089524	Спидвей Моторс
Основной комплект двойного развальцовки Matco	ДФС260Б	Инструменты Matco
Classic Трубка гидр. инструмент для развальцовки	КСТ-7207	Гонки на высшем уровне

Sources
Grainger Industrial Supply
(800) 472-4637
grainger.com

Matco Tools
(888) 696-2826
matcotools.com

Speedway Motors
(855) 313-9173
speedwaymotors.com/allchevyperformance

Summit Racing
(800) 230-3030
Summitracing.com

Искать на нашем сайте

Больше производительности Chevy

0003

Подробнее Chevy Performance

Развальцовка трубы – Поиск стандартов

ISUZU ISD-G00-500 – Развальцовка тип трубка фитинги для автомобилей

20 сентября 2020 г. – ISUZU

Этот стандарт распространяется на двойной раструб стальной трубы для автомобильных труб (далее именуемых трубками) и фитинги трубки , которые соединяются с трубами и используются с ними.

ASTM A209 / A209M-03 (2022) – Стандартные технические условия для бесшовных котлов и пароперегревателей из углеродисто-молибденовой легированной стали Трубки

1 марта 2022 г. – ASTM International

1.1 Настоящая спецификация2 распространяется на несколько сортов труб из нержавеющей стали с минимальной толщиной стенки, бесшовных труб из углеродисто-молибденовой легированной стали, труб для котлов и пароперегревателей . 1.2 Настоящая спецификация распространяется на трубы от 1/2 до 5 дюймов [от 12,7 до 127 мм] включительно, по внешнему диаметру и от 0,035 до 0,500 дюйма [от 0,9 до 12,7 мм],…

ASTM B521-22 — Стандартные технические условия для тантала и танталовых сплавов бесшовные и сварные Трубки

1 апреля 2022 г. – ASTM International

1.1 Настоящая спецификация распространяется на бесшовные и сварные трубы из тантала и танталового сплава следующих марок: 1. 1.1 UNS класс R05400 — нелегированный тантал, консолидация порошковой металлургии, 1.1.2 UNS класс R05200 — нелегированный тантал, вакуум расплавленный, 1.1.3 UNS класса R05252-тантал + 2,5 % вольфрама…

ASTM A213/A213M-21b – Стандартные технические условия для бесшовных котлов, пароперегревателей и теплообменников из легированной стали из ферритных и аустенитных сталей Трубки

1 ноября 2021 г. – ASTM International

1.1 Настоящая спецификация2 распространяется на бесшовные трубы из ферритной и аустенитной стали для котлов, пароперегревателей и теплообменников , обозначенные марки T5, TP304 и т. д. Эти стали перечислены в таблицах 1 и 2. 1.2 Марки, содержащие букву, H в своем обозначении имеют требования, отличные от тех…

ASTM A450/A450M-21 – Стандартные технические условия для общих требований к углеродистой и низколегированной стали Трубки

1 ноября 2021 г. – ASTM International

Эта спецификация распространяется на трубы из углеродистой и низколегированной стали . Стальные образцы должны быть обработаны в расплаве и должны быть отлиты в виде слитков или прядей. Анализы плавки и продукта должны выполняться на стальных материалах. Стальные образцы также должны пройти испытания на растяжение и должны соответствовать требуемым…

ASTM A334/A334M-04a(2021) – Стандартные технические условия для бесшовных и сварных углеродистых и легированных сталей Трубки для низкотемпературной эксплуатации

1 сентября 2021 г. – ASTM International

Это руководство охватывает стандартные спецификации для нескольких марок бесшовных и сварных труб из нержавеющей стали с минимальной толщиной стенки, труб из углеродистой и легированной стали , предназначенных для использования при низких температурах. Сталь должна соответствовать требуемому химическому составу по содержанию углерода, марганца, фосфора, серы, кремния и т. д. Трубки

1 мая 2021 г. – ASTM International

ASTM A213/A213M-21 – Стандартные технические условия для бесшовных котлов, пароперегревателей и теплообменников из ферритной и аустенитной легированной стали Трубки

15 апреля 2021 г. – ASTM International

1.1 Настоящая спецификация2 распространяется на бесшовные трубы из ферритной и аустенитной стали для котлов, пароперегревателей и теплообменников , обозначенные марки T5, TP304 и т. д. Эти стали перечислены в таблицах 1 и 2. 1.2 Марки, содержащие букву, H, в их обозначении, имеют требования, отличные от тех…

SAE AS4841 – Фитинги, внутренний 37 градусов Раструб , Соединение жидкости, Спецификация закупок

1 апреля 2021 г. – SAE

Цель Этот аэрокосмический стандарт SAE (AS) устанавливает требования к трубным фитингам с развальцовкой на 37 градусов или фитингам для соединения жидкости с механически обработанным внутренним конусом для использования с фитингами с внешним конусом 37 градусов, сферическим наконечником и уплотнительными кольцами во всех типах аэрокосмической отрасли. жидкостные системы (см. раздел 6)….

SAE J2435 – (R) Сварные трубы с контролируемым оплавлением, SAE 1021, трубы из углеродистой стали, нормализованные для изгиба, двойные Развальцовка , холодная штамповка, сварка и пайка

1 июня 2020 г. – SAE

Этот стандарт SAE распространяется на сварные одностенные трубы высокого давления из углеродистой стали SAE 1021 с нормализованным электрическим сопротивлением, сваренные с контролируемым оплавлением, предназначенные для использования в качестве напорных линий и в других применениях, требующих качества труб, подходящих для изгиба, двойных развальцованных , холодной штамповки. , сварка и…

SAE J2467 – (R) Сварные и холоднотянутые трубы из углеродистой стали SAE 1021, нормализованные для изгиба, одинарные Развальцовка , холодная штамповка, сварка и пайка

1 мая 2020 г. – SAE

Этот стандарт SAE распространяется на сварные, холоднотянутые, одностенные трубы высокого давления из углеродистой стали SAE 1021 с нормализованным электрическим сопротивлением, предназначенные для использования в качестве напорных линий и в других применениях, требующих качества труб, подходящих для изгиба, одинарных развальцованных

Инструмент для развальцовки Earl’s Performance Pro упрощает развальцовку труб

(Image/Wayne Scraba)

из вас).

Фактор сложности работы с нержавеющей сталью для таких вещей, как тормозные магистрали, и сложность возрастает во много раз. Это действительно проявляется всякий раз, когда толщина стенки трубы увеличивается.

Обычно для жестких тормозных накладок из нержавеющей стали используются стенки двух разных толщин: 0,020 дюйма и 0,028 дюйма. Иногда вам может сойти с рук трубка со стенкой 0,020 дюйма, но, согласно Earl’s, стандартная и рекомендуемая толщина стенки составляет 0,028 дюйма.

Этот писатель имеет несколько различных инструментов для развальцовки. Большой инструмент Rigid camlock, который у нас есть, прекрасно работает с трубками с более тонкими стенками, но при подаче на него трубок со стенками 0,028 дюйма у него определенно возникают проблемы. Другие инструменты для развальцовки в нашем передвижном станке ни на йоту не вгрызаются в нержавеющую сталь!

Лучшее решение — инструмент Earl’s Pro Flaring . Это невероятно прочный инструмент, который быстро развальцовывает все типы трубок, не повреждая и не деформируя их. Частично это связано с говядиной в инструменте. Основной корпус изготовлен из прочной литой стали, а конструкция позволяет устанавливать его либо в тиски, либо непосредственно на верстак с помощью прилагаемого кронштейна.

Двухкомпонентные плашки для тяжелых условий эксплуатации для труб различных размеров и конфигураций развальцовки индексируются с помощью зажимной рукоятки, которая ввинчивается в корпус инструмента сбоку. Длинная сверхпрочная рукоятка основного развальцовщика просто защелкивается в рабочем кулачке. Пробойник башни также защелкивается прямо в стойке башни.

В комплект входят два разных револьверных пуансона — один для 45-градусных раструбов, а другой — 37-градусных раструбов и раструбов DIN.

Каждая из турелей включает в себя восемь различных ударов. Всего в набор инструментов входит 15 матриц и две револьверные головки. Он может формировать 37-градусные раструбы для труб диаметром 3/16 дюйма, 1/4 дюйма, 5/16 дюйма, 3/8 дюйма и 1/2 дюйма. Он может формировать 45-градусные раструбы для труб диаметром 3/16, 1/4, 5/16, 3/8, 4,75 мм, 6 мм, 8 мм и 10 мм. И он может формировать раструбы DIN для труб диаметром 3/16 дюйма и 1/4 дюйма.

При использовании этого инструмента (или любого другого инструмента для развальцовки ) первое, что вы должны сделать, это обрезать конец трубки под прямым углом. Высококачественный труборез сделает эту работу за вас. Затем слегка скосите внешний конец трубки, после чего рассверлите внутренний диаметр трубки. Выдуйте стружку или мусор, попавшие в трубку. Протрите трубку снаружи. Нанесите очень небольшое количество противозадирного состава или смазку для сборки шлангов на конец трубки. Наденьте соответствующие втулки трубки или другие фитинги (включая металлические пружинные кожухи, если вы их используете) на конец трубки перед выполнением окончательного развальцовки.

На этом этапе вы можете вставить трубку в выбранный набор штампов, но не затягивайте полностью рычаг болта зажима штампа. Наденьте установочный язычок на отверстие для штампа и вставьте трубку, пока трубка не окажется на одном уровне с язычком. Полностью затяните болт зажима штампа, а затем отпустите рукоятку.

Выберите требуемую головку перфоратора и вставьте ее до упора в стойку башни. Поверните турель пуансона, чтобы совместить нужный пуансон с трубой. Потяните большую рабочую рукоятку до тех пор, пока пуансон не упрется в набор штампов, затем отпустите рукоятку. Ослабьте рукоятку болта бокового зажима матрицы и снимите трубку с набора матриц. Осмотрите на наличие дефектов (подробнее на прилагаемых фото).

Если вы выполняете двойную развальцовку, продолжайте, поворачивая головку до одной из матриц соответствующего размера под углом 45 градусов, совмещенных с концом развальцованной трубы. Затем переместите рукоятку управления так, чтобы пробойник соприкоснулся с трубкой. Приложите достаточное усилие, чтобы создать перевернутую часть двойного раструба, продолжая до тех пор, пока рукоятка не остановится. Ослабьте рычаг зажима штампа и снимите разъемные штампы. Снимите готовую развальцованную трубку с матриц. Если трубка тугая, вам, возможно, придется слегка постучать по ней мягким молотком, чтобы высвободить ее из матриц. Вспышка сделана.

С помощью инструмента Earl’s Pro Flaring вы сможете быстро забыть об использовании старых шатких установок для развальцовки. Инструмент Earl в значительной степени является развальцовщиком, и в работе он без труда выполняет как одиночные, так и двойные развальцовки. Это, безусловно, один из мощных инструментов для развальцовки — часть торгового оборудования, которое прослужит всю жизнь. Для более подробного ознакомления посмотрите прилагаемые фотографии:

Это полный набор инструментов для профессионального развальцовки от Earl’s. Он включает матрицы и пуансоны, достаточные для изготовления одинарных и двойных 37-градусных и 45-градусных, двойных 45-градусных и DIN-развальцовок. (Изображение/Уэйн Скраба)

Основной корпус инструмента изготовлен из толстой стальной отливки. Инструмент чрезвычайно прочен и не колеблется при выполнении развальцовки толстостенных труб из нержавеющей стали. (Image/Wayne Scraba)

Ручка зажима матрицы легко устанавливается на основной корпус развальцовочного инструмента Earl. Как видите, он просто закручивается. (Image/Wayne Scraba)

Установить развальцовочную ручку еще проще: она просто устанавливается на место. (Изображение/Wayne Scraba)

В комплект поставки инструмента входят две револьверные головки в сборе. Всего доступно 16 различных комбинаций ударов. Каждый пуансон ввинчивается в соответствующую револьверную головку, и при необходимости пуансон можно заменить. (Изображение/Уэйн Скраба)

Вблизи видно, что эта турель настроена для различных 37-градусных раструбов, а также раструбов DIN. Раструбы DIN четко обозначены. (Image/Wayne Scraba)

Револьверная головка просто защелкивается на корпусе инструмента. Во время работы вы можете вращать револьверную головку пуансона, когда она установлена на корпусе инструмента. Это делает работу по двойной развальцовке еще проще. (Image/Wayne Scraba)

Вот полный набор штампов, входящий в набор инструментов. Доступны четырнадцать различных наборов штампов. (Изображение/Уэйн Скраба)

Вблизи вы можете видеть, что штампы состоят из двух частей, что, очевидно, позволяет снять трубку с штампа после развальцовки. Обе эти матрицы предназначены для одиночных вспышек под углом 37 градусов. (Image/Wayne Scraba)

Матрицы просто вставляются в корпус инструмента, как показано здесь. (Изображение/Wayne Scraba)

Следующим шагом при выполнении развальцовки является вставка отрезка трубки, установленной через матрицы. (Изображение/Wayne Scraba)

Далее переворачивается вкладка настройки штампа. Затем вы можете переместить трубку вперед, пока она не коснется выступа установки матрицы. (Изображение/Уэйн Скраба)

Затяните ручку бокового зажима матрицы на корпусе основного инструмента. Это зажмет трубку внутри матрицы. Если трубка смещается, вы можете нанести небольшое количество притирочной пасты на корпус трубки, чтобы она оставалась на месте. (Изображение/Wayne Scraba)

Вы готовы сформировать вспышку. Поверните револьверную головку на соответствующий пуансон и просто потяните за рукоятку пуансона. Вы быстро обнаружите, что инструмент делает всю работу! (Изображение/Wayne Scraba)

Вот готовый раструб из нержавеющей трубы. (Изображение/Уэйн Скраба)

Инструмент для развальцовки можно закрепить в наборе губок тисков (как показано выше) или установить это крепление постоянно на рабочем столе. При такой настройке инструмент для развальцовки Earl просто встает на место (и, что не менее важно, его так же легко можно вынуть). (Image/Wayne Scraba)

Развальцовочный инструмент ø 80 и ø 100 мм в кейсе

Назад
до
вверху

Вы здесь: Домашняя страница
Кровля и металлоконструкции ограждающих конструкций
Легкие ручные кровельные машины
Развальцовочный инструмент ø 80 и ø 100 мм в кейсе

Развальцовочные устройства EVA-GAL для водосточных труб, адаптируются к шуруповерту

Новый

Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить

Посмотреть видео

Фото
галерея

Ref. ЭВА-ГАЛ80-100-ВАЛ

Развальцовочный инструмент ø 80 и ø 100 мм в кейсе Развальцовочный инструмент с роликами, Ø 80 мм Развальцовочный инструмент с роликами, Ø 100 мм

В производстве

Набор развальцовочных узлов с роликами Ø 80 и 100 мм, включая кейс для переноски, артикул EVA-GAL80-100-VAL, адаптируется к шуруповерту, используется для развальцовки электросварных (ERW) водосточных труб Ø 80 и 100 мм (винтоверт не входит в комплект)

Подробнее

Лист продукта

Развальцовочный инструмент ø 80 и ø 100 мм в кейсе

Две модели развальцовочных узлов диаметром 80 и 100 мм для водосточных труб позволяют легко и равномерно развальцовывать электросварные водосточные трубы. Приспосабливаемые без инструментов ко всем шуруповертам, они простым нажатием создают раструбы или муфты на трубах одинакового диаметра для чистых соединений без утечек.

Развальцовочные ролики с игольчатыми подшипниками из обработанной стали, установленные на алюминиевом блоке. Развальцовочные устройства для труб из меди, цинка, нержавеющей стали и алюминия диаметром 80 и 100 мм.

Примечание: не подходит для труб со швом и усеченных труб, сваренных оловом.

> Product plus:

Простота использования
Снижает потери на рабочих площадках
Удобно для длинных труб
Регулируемая глубина развальцовки
Идеально подходит для соединения труб
Подходит для всех винтовертов

Особенности продукта

Глубина развальцовки макс. (мм)	100
Скорость сжигания на факеле	от 150 т/мин до 500 т/мин
Макс. мощность 400 Н/мм2 сталь и нержавеющая сталь (мм)	0,5
Макс. вместимость цинк / ¼ твердой меди (мм)	0,8
Вес нетто инструмента для развальцовки Ø 80 мм (кг)	1 050
Вес нетто инструмента для развальцовки Ø 100 мм (кг)	1 580
Масса нетто комплекта с футляром (кг)	3 700
Gencode Устройство для развальцовки диаметром 80 и 100 мм + кейс для переноски	3547710491836
Примечание: не подходит для шовных труб и усеченных труб, сваренных жестью

Информационный бюллетень

Оставайтесь на связи с JOUANEL INDUSTRIE! Будьте первыми, кто узнает о наших новых событиях, новых продуктах или специальных предложениях

Я регистрируюсь

Пожалуйста, выберите вид деятельности из спискаАДМИНИСТРАЦИЯ ОБРАЗОВАНИЕАЛЮМИНИЙ СТОЛЯРНЫЕ СТРОИТЕЛЬНЫЕ ПОСРЕДНИКИКАЛО ИЗОЛЯЦИЯЭКСПОРТНЫЙ ТОРГОВЫЙ ПРОМЫШЛЕННЫЙ ТОРГОВЫЙ ТОРГОВЫЙ ТОРГОВЫЙ ПОСРЕДНИКТОРГОВЫЙ ТОРГОВЫЙ ТОРГОВЫЙ ПРОМЫШЛЕННОСТЬ СТРОИТЕЛЬСТВОПОЛЬЗОВАТЕЛЬСКОЕ ПОКРЫТИЕРАЗЛИЧНЫЕ ПОЛЬЗОВАТЕЛИВЕНТИЛЯЦИЯ

Я согласен с тем, что Jouanel Industrie и ее поставщики собирают и используют личные данные, введенные в этой форме. Для получения дополнительной информации, пожалуйста, посетите нашу политику защиты данных страницы.

Подтверждаю!

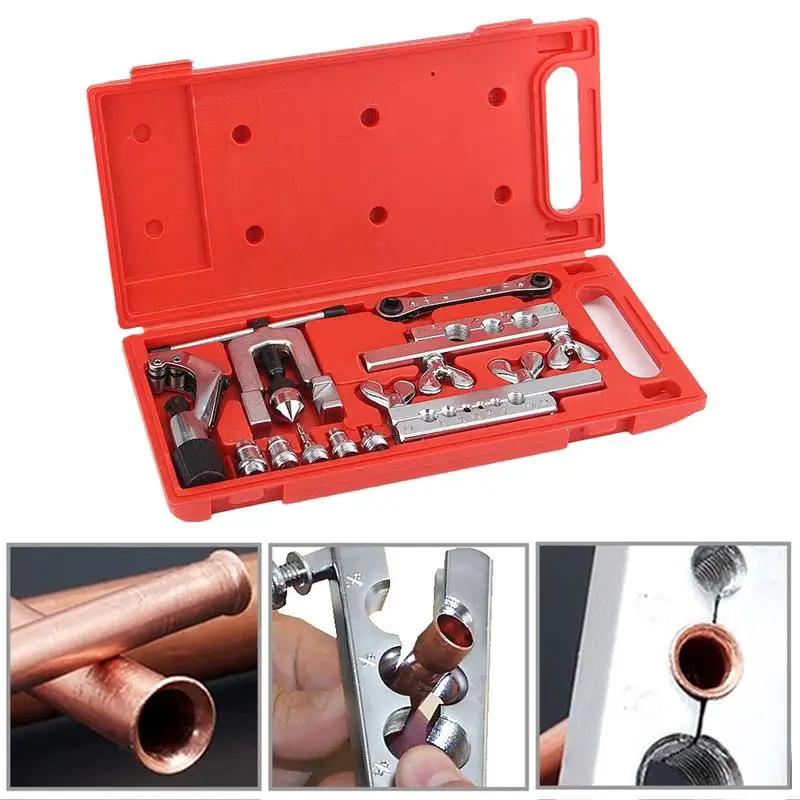

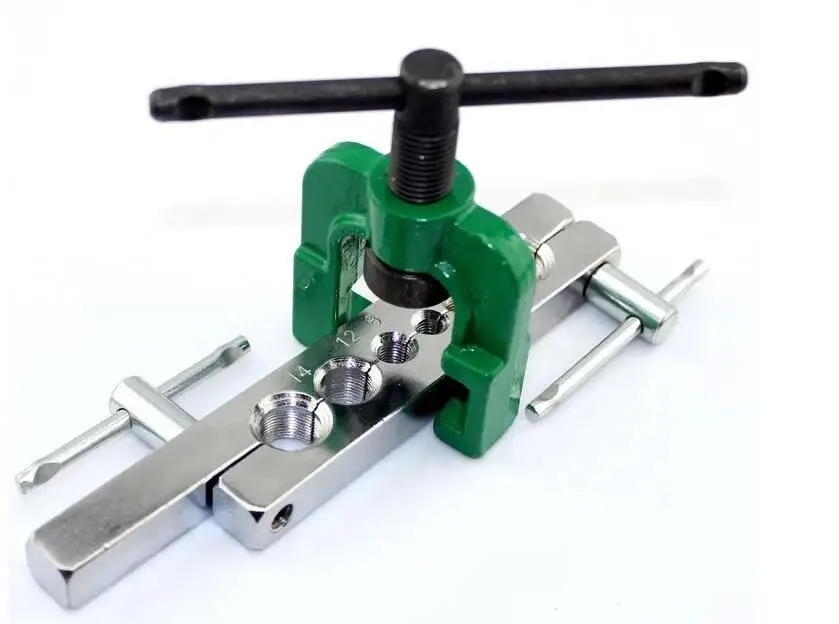

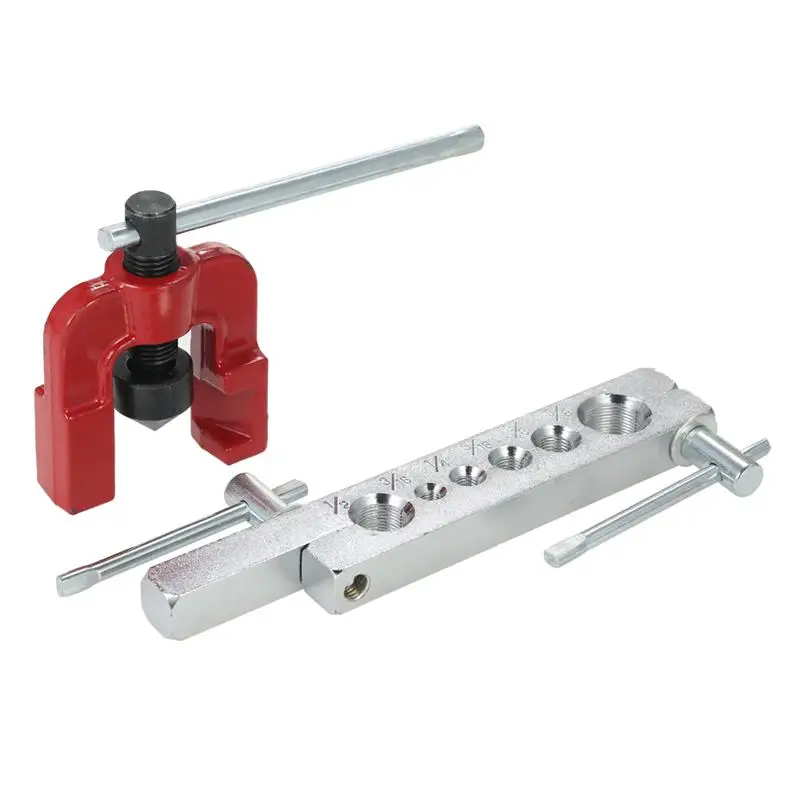

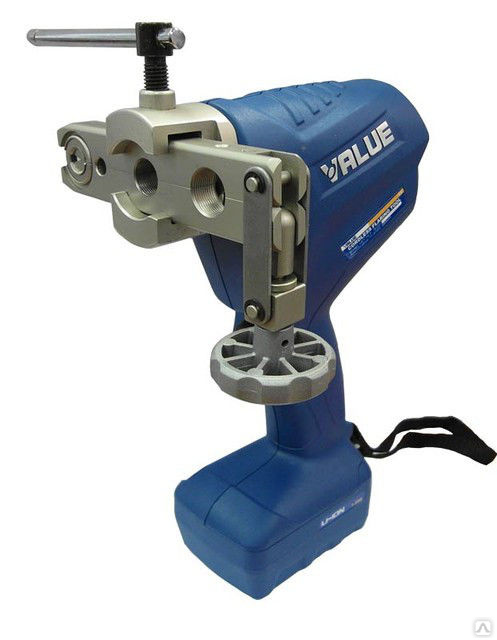

Инструмент для развальцовки труб | Инструменты для развальцовки и обжатия

У нас есть инструмент для развальцовки труб, необходимый для качественного выполнения работы.

Купить инструмент для развальцовки труб

В основном используется для соединения медных, алюминиевых и латунных труб. Эти типы труб используются на предприятиях по производству сжиженного нефтяного газа, в системах кондиционирования воздуха, холодильных установках и т. д. Конструкция очень стандартизирована и отвечает специфическим требованиям для этих соединений. Наши инструменты удовлетворяют эти потребности на 100%. В комплект входят: труборез от 1/8″ до 1-1/8″, инструмент для двойной развальцовки, от 3/16″ до 5/8″ и металлический ящик.
