Развертка поверхности (21) | Tekla User Assistance

Главная
Tekla Structures
Reference
Steel components reference
Platework
Развертка поверхности (21)

Tekla Structures

2022

Tekla Structures

Компонент Развертка поверхности (21) служит для создания разверток сваренных пластин. Развертки пластин создаются в указанном вами месте. Компонент Развертка поверхности (21) можно использовать для создания разверток пластин из треугольников, созданных, например, с помощью компонента Построение треугольников (19). Кроме того, из развернутых пластин можно создавать чертежи сборок.

Создаваемые объекты

Применение


Пример	Описание
	Развернутые пластины из треугольников

Ограничения

Компонент Развертка поверхности (21) работает только с контурными пластинами. Не используйте компонент Развертка поверхности (21) для создания разверток балок или составных балок.
Рекомендуется использовать для всех пластин одни и те же настройки положения по глубине.
В некоторых случаях возникает ошибка при создании разверток сложных поверхностей, имеющих отверстия. Чтобы избежать этой ошибки, можно использовать параметр Не уточнять кромки на вкладке Большая пластина.
Компонент Развертка поверхности (21) сохраняет срезы/вырезы по антиматерии, обрезку по линии и болты. Фаски кромок не сохраняются.
Пластины должны быть расположены друг рядом с другом без зазоров.
Пластины должны быть сварены как соседние детали. Размер сварных швов не должен быть нулевым.

Прим.:

Если размер сварного шва между пластинами из треугольников установлен равным 0. 0, компонент Развертка поверхности (21) развертывает только одну пластину из треугольников, а не все сваренные пластины из треугольников.

При необходимости в развертке можно создать разрывы, используя размеры сварных швов. Например, если стандартный размер сварного шва составляет 5.0, однако один сварной шов имеет размер 0.0, в развернутой пластине будет создан разрыв.


Параметр	Описание
1	Развертка
2	Развертка

Порядок выбора

Выберите местоположение для развернутой пластины.
Выберите пластину из треугольников.
В указанном месте создается развернутая пластина.

Вкладка Пластины позволяет задать толщину развернутой пластины и указать, используются ли в развернутой пластине свойства пластин из треугольников.


Параметр	Описание
Заменить	Толщина развернутой пластины. Если значение не введено, в качестве толщины развернутой пластины используется толщина пластин из треугольников.


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Имя	Имя, отображаемое на чертежах и в отчетах.
Класс	Номер класса детали.


Параметр	Описание
Нулевые сварные швы	Укажите, игнорировать ли пластины, соединенные нулевыми сварными швами.
Развертка по	Выберите, как должны развертываться пластины: Геометрия — в порядке создания исходных пластин. Сварные швы — в том порядке, в котором элементы исходных пластин были сварены вместе.
Профиль	Установите второй столбец флажков, если вы хотите использовать свойства пластин из треугольников в развернутой пластине. Если вы создаете развертку пластины, созданной с помощью компонента Переход между прямоугольником и окружностью (17), и хотите сохранить марки сборок, заданные в компоненте Переход между прямоугольником и окружностью (17), снимите флажок рядом с параметром Профиль.
Имя
Материал
Класс

Для задания типа и точности развернутой пластины служит вкладка Большая пластина.


Параметр	Описание
Точки объединения	Задайте точность развернутой пластины путем добавления или удаления точек. Укажите, объединяются ли точки на полученной развернутой пластине.
Предел объединения	Если требуется объединять точки, задайте предел объединения. Точки, расстояние между которыми меньше заданного предела, объединяются.
Прикрепить с помощью	Выберите способ соединения окончательных пластин.

Тип и смещение развернутой пластины


Параметр	Описание
Тип	Одна пластина Создается одна пластина.
	Пластины Пластины привариваются друг к другу.
	Оба Создается и одна пластина, и пластина со сварными швами. При выборе варианта Оба можно задать расстояние между пластинами с помощью поля Смещение.

Смещение

Задайте расстояние между развернутыми пластинами.

Не уточнять кромки

Этот параметр позволяет избежать ошибок, которые иногда возникают при создании разверток сложных поверхностей, имеющих отверстия.

Для задания справочного текста сварных швов на чертеже сборки служит вкладка Параметры.

Текст на чертежах


Параметр	Описание
Префикс	Первая часть текста, отображаемого на чертежах сборок, например `Угол=`.
Формат	Формат, в котором отображается размер развертки.
Постфикс	Последняя часть текста, отображаемого на чертежах сборок, например `°`.

Для копирования исходной нумерации и пользовательских атрибутов (UDA) из исходных пластин в развернутую пластину служит вкладка UDA.


Параметр	Описание
Задать следующие параметры	Позволяет скопировать свойства исходных пластин в пользовательские атрибуты развернутой пластины. Введите имя пользовательского атрибута для каждого свойства, которое требуется скопировать.
Копировать следующие польз. атрибуты	Укажите, какие пользовательские атрибуты всегда копируются из исходных пластин в развернутую пластину.

Для вычисления длины и ширины наименьшего прямоугольника вокруг области развертки или большой пластины служит вкладка Окружающий прямоугольник.

На рисунке ниже размеры показаны с помощью стрелок зеленого цвета.


Параметр	Описание
Вычислить окружающий прямоугольник	Выберите один из следующих вариантов: Нет (по умолчанию). Окружающий прямоугольник не создается. Ввести значения пользовательских атрибутов или свойства пластины нельзя. Да Введите пользовательские атрибуты длины и ширины. Создается прямоугольник с размерами, заданными в пользовательских атрибутах. Да и создать вспомогательные линии Введите пользовательские атрибуты длины и ширины. Форма окружающего прямоугольника отображается в виде вспомогательных линий. Пластины развертываются путем сохранения исходных маленьких пластин (главным образом треугольников) и одной большой пластины. Создается два прямоугольника: один вокруг исходных пластин и один вокруг большой пластины. Да и создать пластину Введите пользовательские атрибуты длины и ширины, а также свойства пластины и смещение. Прямоугольник создается как пластина. Прямоугольная пластина имеет ту же толщину, что и развернутая пластина (заданную на вкладке Пластины). Проверьте на вкладке UDA, что вы ввели пользовательские атрибуты, необходимые для прямоугольной пластины.
UDA для сохранения длины UDA для сохранения ширины	Введите пользовательские атрибуты (UDA) для длины и ширины, используемых в окружающем прямоугольнике. Вычисленную длину и ширину невозможно сохранить, если не ввести пользовательские атрибуты. Обратите внимание, что для сохранения вычисленных размеров необходимо ввести оба пользовательских атрибута.
Прямоугольная пластина	Прямоугольная пластина имеет ту же толщину, номер позиции детали, материал, имя и класс, что и развернутая пластина. Задайте пользовательские атрибуты для пластины на вкладке UDA.
Смещение	Задайте смещение перпендикулярно развернутой пластине. По умолчанию смещение равно нулю.

Свойства прямоугольной пластины


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Имя	Имя, отображаемое на чертежах и в отчетах.
Класс	Номер класса детали.

Was this helpful?

What is missing?

Назад Далее

как развернуть винтовую поверхность листовой детали

Пресс-центр
Блог

Эта статья расскажет, как развернуть винтовую поверхность стандартными инструментами листовой детали Inventor.

При проектировании лопасти винтовой сваи или элементов шнека требуется их развертка. Проектировщики сталкиваются с проблемами создания развёртки и выпуска технологической конструкторской документации для винтовой поверхности. Рассмотрим два способа создания подобных моделей.

Запустите Autodesk Inventor и в новом файле детали создайте эскиз в одной из координатных плоскостей. Вызов меню с командой «Новый Эскиз» осуществляется щелчком правой кнопки мыши по выбранной плоскости.
Эскизом являются две прямые, вертикальная – это путь сдвига, горизонтальная – профиль. Нарисуйте отрезок и обозначьте его длину, далее нажмите «Принять эскиз», повторите то же самое для второго отрезка. Нанесите зависимости и размеры для определения геометрии.
Запустите команду «Сдвиг» и выберите в качестве пути вертикальный отрезок, а в качестве профиля – горизонтальный, укажите угол закручивания меньше одного оборота, например, 300 градусов. В результате получится винтовая поверхность.
С помощью команды «Толщина / смещение» задайте толщину будущего твёрдого тела, например, 2 мм.
Видимость исходной поверхности можно скрыть. Для этого в древе проекта правой кнопкой мыши щелкните по поверхности и выберите пункт «Видимость».
Деталь необходимо преобразовать в листовую одноименной кнопкой в правой части ленты инструментов, и задать ее толщину командой «Параметры по умолчанию листового материала». В настройках листовой детали снимите галочку с пункта «Использовать толщину из правила» и введите значение толщины, которое вы использовали ранее в инструменте «Толщина / смещение».
Если выбрать команду «Создать развертку», Inventor выдаст ошибку о невозможности её создания. Это произошло потому, что, по мнению системы, данная поверхность имеет ненулевую кривизну по Гауссу. Поэтому она не может быть развернута стандартными методами без вытяжки материала. Такого рода поверхности в данном случае не могут быть развернуты прямым методом. Специальный метод развертки для подобных непростых поверхностей мы рассмотрим ниже, начиная с пункта 16. А сейчас вернемся немного назад и попробуем иной путь. Отмените несколько последних действий до создания исходной поверхности сдвига.
Перейдите к созданию 3D-эскиза.
К 3D-эскизу добавьте кривые кромки краев ранее построенной поверхности. Щелкните «Добавить геометрию» и выберите нужные элементы.
Затем скройте видимость поверхности.
Запустите команду «Лофт» и выберите сначала одну кривую, затем другую. Образующая поверхность между двумя этими кривыми сформируется отрезком, по кратчайшему пути, поэтому кривизна по Гауссу в данном случае будет нулевой.
Новой поверхности тоже нужно придать толщину, как мы показывали ранее.
Поверхность скрывается.

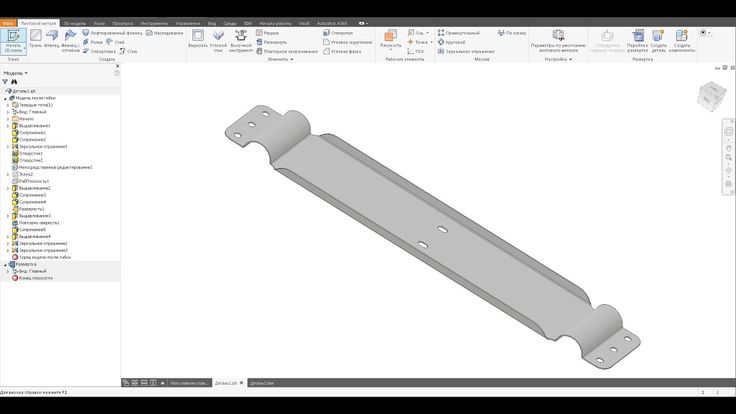

Далее создаётся обычная развертка стандартным инструментом листовой детали «Создать развёртку».
Развёртка выполнена, далее можно выпустить чертёж, в котором отображаются виды детали и заготовки в виде развёртки.
Теперь рассмотрим способ построения развертки для поверхностей с деформацией материала более чем по двум осям. В Inventor версии 2020 появился инструмент «Развертка», который позволяет создавать развертки на основании любой кривой поверхности. Для этого нужно щелкнуть по кнопке инструмента, затем выбрать разворачиваемую грань и нажать «Ок». В результате будет создана плоская поверхность с указанием степени деформации. Она останется в исходном проекте детали и не будет отображаться на чертеже.
Для использования созданной развертки обычным для листовых деталей способом нужно получить из нее производную деталь. Для этого сначала необходимо сохранить деталь, а затем создать новую на её основе. .
Новая деталь создаётся на основе предыдущей развёртки.
Запустите команду «Наследование», выбрав исходную деталь с полученной при развертке поверхностью.
К поверхности применяется команда «Толщина / смещение», где задаётся толщина детали.
На основе созданного объекта выпускается чертёж.
В случае изменения размеров родительской детали наследуемая деталь тоже поменяется.
Перейдите на вкладку исходной развертки.
Затем перейдите в режим создания эскиза и поменяйте размер профиля или оси вращения.
Перейдите на вкладку детали, и все введённые изменения отобразятся также на новой детали.

Опубликовано 06 Мая 2021
