виды (регулируемая, коническая, ручная, машинная) и особенности

Развертка представляет собой металлорежущий инструмент, целью применения которого является финишная обработка предварительно просверленных отверстий для доведения их геометрических параметров и шероховатости поверхности до требуемого уровня. Обеспечивать достижение требуемых геометрических параметров при использовании развертки позволяет более высокая точность, которой соответствует такой инструмент.

Развертки по металлу

Так, если диаметр отверстия, обрабатываемого с помощью сверла, может иметь отклонения по своим геометрическим параметрам, то при последующем применении развертки он будет точно соответствовать требуемым размерам. Для выполнения такой технологической операции используются различные виды разверток, выбор которых зависит как от условий развертывания, так и от требований, предъявляемых к качеству обрабатываемой поверхности.

Принцип действия

Применение развертки позволяет получать отверстия, точность поверхности которых соответствует квалитету в диапазоне 6–9, а шероховатость находится в интервале 0,32–1,25 мкм (по шкале Ra). Высокого качества обрабатываемой поверхности удается достичь благодаря тому, что такой инструмент, как развертка, отличается достаточно большим количеством режущих кромок (4–14), за счет чего в процессе выполнения обработки снимается небольшой припуск. Обработка при помощи ручной или механической развертки по металлу осуществляется не только за счет ее вращения, но и посредством ее подачи, совершаемой по направлению к оси обрабатываемого отверстия.

Используя такую технологическую операцию, с внутренней поверхности отверстия можно снимать тончайший слой металла, величина которого составляет десятые (и даже сотые) доли миллиметра.

Элементы резания при развертке

При помощи развертывания могут обрабатываться не только цилиндрические, но и конические отверстия. В первом случае обработку выполняют с применением разверток ручных цилиндрических (или разверток машинных цилиндрических), во втором – с помощью конических инструментов.

В стандартном исполнении ручной цилиндрический инструмент и развертка коническая имеют схожую конструкцию, состоящую из:

  • рабочей части, элементами которой и выполняется основная обработка;
  • переходной шейки;
  • хвостовика, при помощи которого ручная развертка фиксируется в воротке.

Конструкция ручной развертки

Рабочая поверхность, за счет которой машинные и ручные развертки и способны выполнять обработку внутренней поверхности отверстия, состоит из таких элементов, как:

  • главная режущая кромка;
  • так называемая ленточка;
  • передняя поверхность;
  • затыловочная и задняя поверхности.

Геометрия зубьев развертки

Помимо всех вышеперечисленных частей, развертка ручная или машинная содержит следующие элементы:

  • заборную часть, которую часто называют режущей;
  • часть, которая отвечает за калибровку обрабатываемого отверстия;
  • задний конус.

Между зубьями, расположенными на рабочей части каждой развертки, имеются канавки, при помощи которых не только формируются режущие кромки инструмента, но также обеспечивается расположение и отвод стружки, образуемой в процессе обработки. На ручных развертках режущие зубья располагают равномерно по всей окружности инструмента, что обеспечивает требуемое качество выполняемой обработки.

Основные типы

Рассматриваемый ручной инструмент (как и развертка машинная) нужен для того, чтобы формировать отверстия с требуемыми геометрическими параметрами. Обрабатывая с его помощью отверстия с различным уровнем качества предварительной обработки, можно получать поверхности, точность которых находится в диапазоне от первого до десятого класса. На качество и точность обработки, которую выполняют, используя как развертки машинные, так и ручные, оказывают влияние различные факторы. К наиболее значимым из таких факторов следует отнести:

  • конструктивные особенности инструмента;
  • степень заточки режущей кромки и уровень ее доводки;
  • режимы, с которыми выполняется резание;
  • величину припуска, который необходимо снять с обрабатываемой поверхности.

Для снятия слоя металла определенной толщины есть грубые и чистовые развертки, различающиеся типом и количеством зубьев

Разделение разверток на различные типы регламентирует ГОСТ, при этом параметрами, в зависимости от которых выполняется такое разделение, являются:

  • тип обрабатываемого отверстия;
  • способ закрепления инструмента в процессе обработки;
  • конструктивные особенности режущих зубьев и их расположение на инструменте;
  • возможность регулировки инструмента по размерам обрабатываемого отверстия;
  • материал изготовления развертки.

Наиболее универсальными типами инструментов, используемых для развертывания отверстий, являются разжимная или регулируемая развертка, а также развертка цилиндрическая, оснащенная специальным хвостовиком.

Устройство регулируемой развертки

Ознакомиться с требованиями ГОСТ к машинным разверткам можно, скачав документ в формате pdf по ссылке ниже.
ГОСТ 1672-80 Развертки машинные цельные. Типы, параметры и размеры
Скачать

Развертки, применяемые для машинной обработки, также представлены большим разнообразием моделей. Среди таких инструментов, требования к конструкции и геометрическим параметрам которых регламентирует ГОСТ 1672-80, выделяют:

  • цилиндрические машинные с коническим хвостовиком и насадными зубьями;
  • со вставными зубьями;
  • с напаянными пластинами из твердого сплава в качестве режущих зубьев.

Развертки машинные цельные

Стандарт описывает не только цилиндрические развертки, ГОСТ 1672-80 также оговаривает требования к инструменту конического типа. Такие развертки, при помощи которых обрабатываются конусные поверхности, тоже представлены в большом разнообразии моделей. В частности, развертки конические используются для обработки отверстий:

  • для конусных штифтов;
  • предназначенных для нарезания конусной резьбы;
  • выполненных по стандарту «конус Морзе»;
  • метрических конусных;
  • с конусностью 1:30 и др.

Развертка для окончательной обработки конических отверстий в изделиях из конструкционной стали и чугуна

Из разверток машинного типа наибольшее распространение получили мелкоразмерные инструменты с утолщенным хвостовиком, требования к характеристикам которых также указывает ГОСТ 1672-80.

В ГОСТе на развертки оговариваются не только геометрические параметры самого инструмента, но и поля допусков отверстий, которые можно обрабатывать с его помощью.

Различия между ручными и машинными развертками

Инструмент, используемый для выполнения развертывания, как уже говорилось выше, может быть ручным или машинным. К наиболее важным параметрам, на которые ориентируются при выборе разверток, относятся тип и калибр их режущей части, количество зубьев и их направленность, углы резания и неравномерность шага расположения зубьев, а также профиль канавок и конфигурация зажимной части инструмента.

Рабочая часть ручного инструмента имеет цилиндрическую форму, режущие зубья, которые на ней располагаются, отличаются острыми гранями по всей своей длине. Выпускается такой инструмент в диапазоне диаметров 3–58 мм, с шагом, соответствующим 1 мм. Кроме того, ручные инструменты для развертывания могут выпускаться с шагом, равным 3,5; 4,5; 6,5 (вплоть до 15,5 мм). Специалисты, как правило, стараются иметь в своем распоряжении целый набор разверток, чтобы выполнять при помощи такого инструмента обработку отверстий любого диаметра.

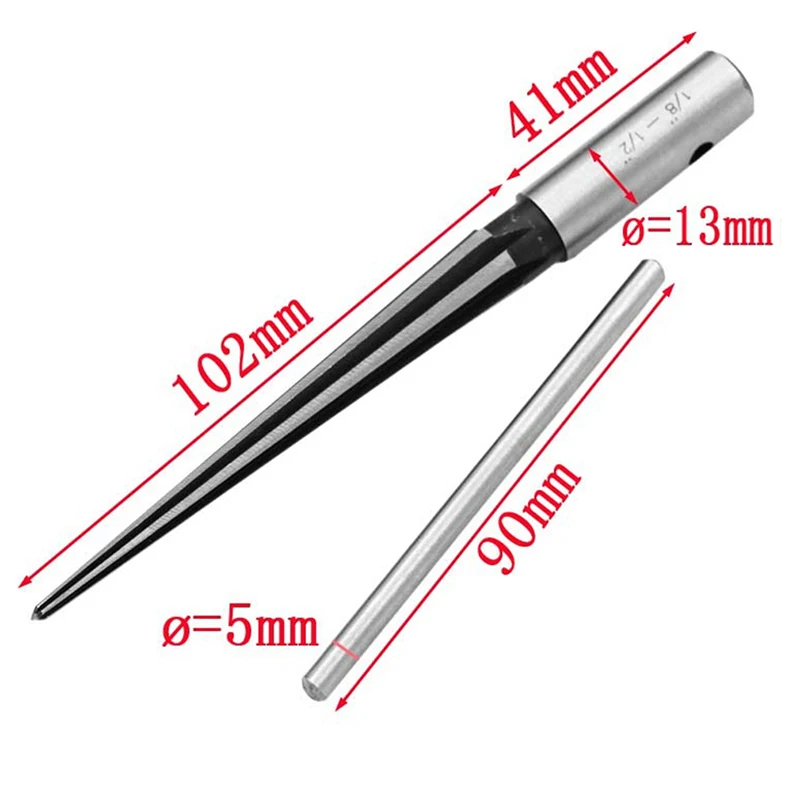

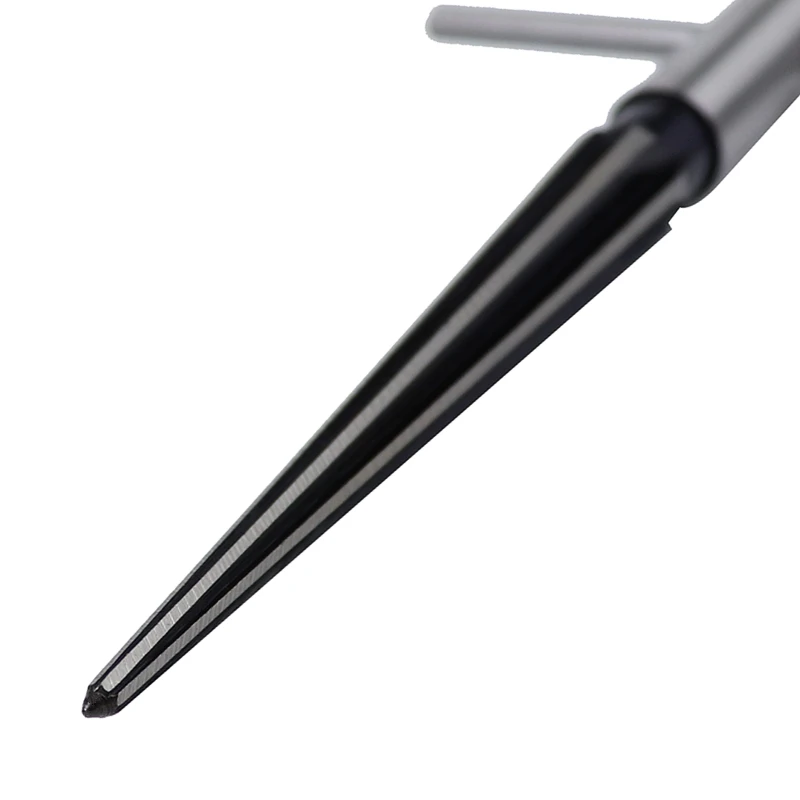

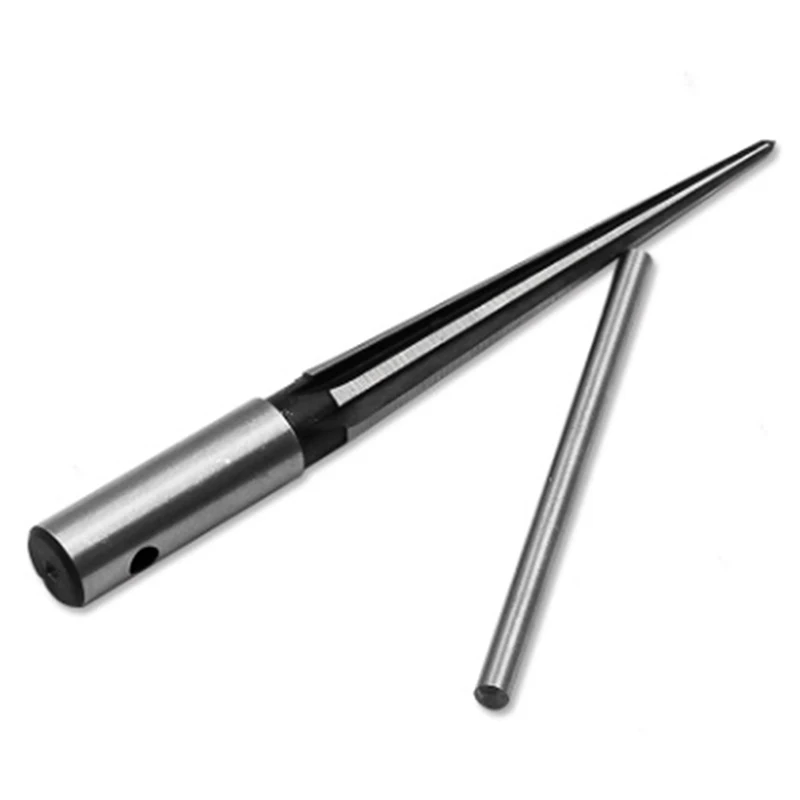

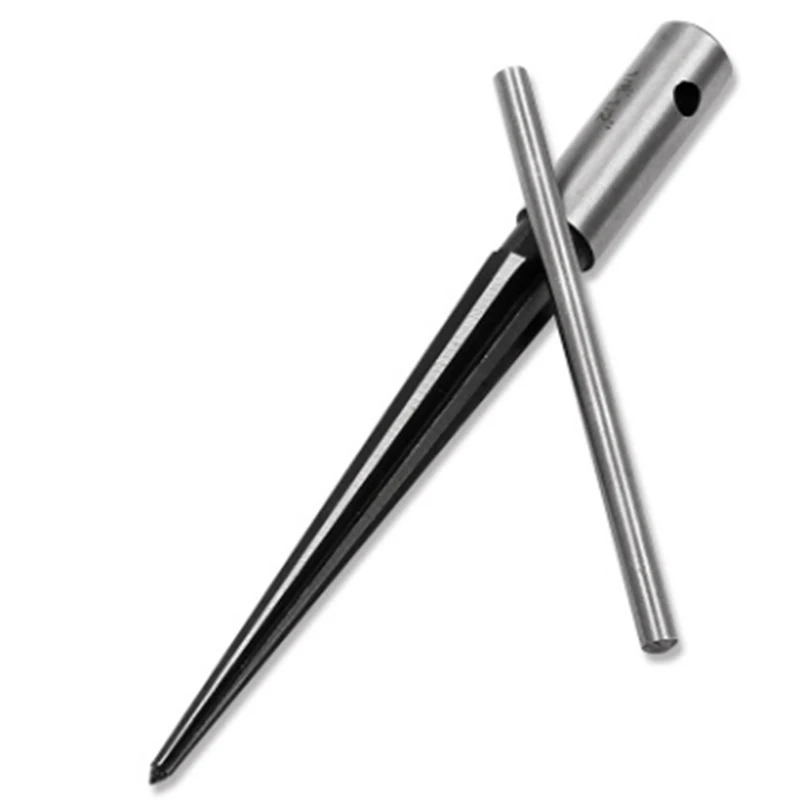

Ручная коническая развертка

Вопрос о том, как сделать развертку отверстия при помощи ручного инструмента, как правило, не возникает. Для этого необходимо иметь в своем распоряжении не только сам инструмент, но и вороток, в котором он фиксируется посредством своего хвостовика с квадратным поперечным сечением конечной части.

Передний конец рабочей части ручных разверток – заход – отличается меньшим диаметром, чем размер поперечного сечения основной режущей части. Такая особенность конструкции нужна для того, чтобы обеспечить более легкий заход инструмента в обрабатываемое отверстие. Заметить эту разницу в диаметрах основной рабочей части и переднего конца инструмента можно даже на фото ручной развертки.

Точность геометрических параметров обрабатываемого отверстия, а также чистота формируемой поверхности зависят от того, какое количество режущих зубьев имеется на рабочей поверхности развертки. Качество выполняемой обработки будет тем выше, чем большим количеством зубьев оснащена развертка. Между тем использование инструмента с большим количеством режущих зубьев имеет и свои минусы, основной из которых заключается в том, что в таком случае затрудняется отвод стружки из зоны обработки.

Точность изготовления отверстий развертыванием

Преимущественное большинство разверток, используемых для ручной обработки, имеют режущие зубья прямой формы, но есть и модели инструментов, рабочие зубья которых расположены по винтовой линии. Применение инструмента с винтовым расположением режущих зубьев целесообразно в тех случаях, когда отверстия, которые необходимо обработать, сформированы прерывистой поверхностью по своей длине.

Задаваясь вопросом о том, как сделать развертку отверстия при помощи инструмента машинного типа, следует иметь в виду, что для этого необходимо использовать уже не вороток, а оборудование, в шпинделе которого и фиксируется с помощью своего хвостовика такой инструмент. Конусные хвостовики стандартизированы, и их геометрические параметры зависят от диаметра самой развертки.

Рабочая часть машинной развертки, оснащенной твердосплавными напаиваемыми пластинами

Для изготовления машинного инструмента, который в процессе обработки испытывает значительные механические нагрузки, используется быстрорежущий металлический сплав. Лучшим по качеству использованного металла считается машинный инструмент, сделанный еще в советские времена, но найти его в свободной продаже сегодня достаточно проблематично.

Зачем необходимы развертки регулируемого типа? Такой вопрос часто возникает у начинающих специалистов по металлообработке. При помощи такого инструмента с регулируемым диаметром рабочей части выполняют обработку отверстий, размеры поперечного сечения которых соответствуют не целому числу (допустим, 10 или 16 мм), а дробному значению. Диметр рабочей части такого инструмента изменяется достаточно просто, для этого используются обычные гаечные ключи, при помощи которых ослабляют и закручивают регулировочные гайки, специально предусмотренные в конструкции развертки.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

Развертки конические. Справочник

Развёртки конические из стали 9ХС

(допускается сталь Р9, Р18 или Р6М5)

Обозначение разверток 2372*1Для конуса МорэеРазмеры, ммКонус Морзе хвостовика
DLll0d
Под конус Морзе с цилиндрическим хвостовиком по ГОСТ 11182 - 81
0132>09,0459564486,2
1
0133112,06510067508
0134217,7801258061112
0135323.8251509776163
0136431,2671801209120
0137544,399230150124294
0138663,348310205172355
Под укороченный конус Морзе по ГОСТ 11181 - 81
-7,0675524134,9-
1a10,0946028156,2
12,0657034208
15,73385422510
17,780100523411
За21,793110604214,5
Зв23,825128706216
31,267135755320
44,399ПО906529
С коническим хвостовиком под конус Морзе по ГОСТ 10079 - 81
013109,0451406448-1
0132112,0651456750
0133217,78017580612
0134323,82521597763
0135431,26724012091
0136544,3992951501244
0137663,3483852051726

Общее обозначение разверток.

*1. Примеры обозначения разверток:

с цилиндрическим хвостовиком под конус Морзе 3 Развертка Морзе 3 ГОСТ 11182 - 81 2372-0135

под укороченный конус Морзе 3а Развертка Морзе 3а ГОСТ 11181 - 81

с коническим хвостовиком Развертка Морзе 3 ГОСТ 10079 - 81 2373-0134


Развертки конические из стали 9ХС (допускается сталь Р9 и Р18)

Обозначение разверток
2372 *2
Размеры, мм
DLll0d
Под конические штифты, конусность 1 : 50 по ГОСТ 11177 - 81
-3,07045-3,4
4,08055
5,090654,3
6.0105805,5
8,01361007,0
10,01601259,0
12,020016011,0
16,023519514,5
20,027022518,0
25,028523022,0
30,029523524,0

Для обработки отверстий насадных зенкеров и разверток конусность 1 : 30 по ГОСТ 11184 - 81

Обозначение разверток 2372*2Размеры, мм
DLll0d
01011312080629
010216130907211
0103191501028412
0104221701179316
01052719012910518
01063220013811420
01074022515612624
01085025016813829
01096027018415432

*2.  Примеры обозначения разверток:

D = 10 мм, L = 160 мм с конусностью 1:50 Развертка 1 : 50 - 10 х 160 ГОСТ 11177 - 81

D = 16 мм, с конусностью 1 : 30 Развертка 1 : 30 - 16 ГОСТ 11184 - 81 2372-0102


Развертки, конические с коническим хвостовиком под штифты а) с конусностью 1 : 50 по ГОСТ 10081 - 81 б) с конусностью 1 : 30 по ГОСТ 10082 - 81 в) винтовые машинные из быстрорежущей стащи Р9 под штифты с конусностью 1 : 50

Обозначение разверток 2373*3DLldКонус Морзе
прямозубыхвинтовых
-000161608061
00038180100
000510205125
0021122601602
000713
000916295195
0011203452253
00132535023010
001530380235
0017404102654

*3. Примеры обозначения разверток:

конической D = 8 мм, l = 100 с конусностью 1 : 50 Развертка 1 : 60 - 8 x 100 ГОСТ 10081 - 81

винтовой, машинной из быстрорежущей стали Р9 Развертка 2373-0003 - Р9

конической D = 16 мм, с конусностью 1:30 Развертка 1 : 30 - 16 ГОСТ 10082 - 81


Развертки по металлу : конструкция, классификация, применение

В продаже можно встретить просто огромное количество различных металлорежущих инструментов. Довольно часто применяются развертки по металлу – инструмент, который предназначен для предварительного просверливания отверстий и доведения их показателя шероховатости до требуемого уровня. Существуют различные типы разверток, все они предназначены для проведения определенных работ. Развертыванием многие занимаются по причине того, что подобный процесс позволяет повысить точность получаемого отверстия. Рассмотрим особенности данного инструмента подробнее.

Развертки по металлуРазвертки по металлу Развертки по металлу

Конструкция развертки

В продаже встречаются самые различные варианты исполнения этого режущего инструмента, все они характеризуются своими определенными эксплуатационными качествами. Изготовление разверток – достаточно сложный процесс, так как все конструктивные части должны обладать высокой точностью. Конструкция развертки позволяет проводить обработку цилиндрических и конических отверстий. Практически все разновидности режущих инструментов имеют практически схожую конструкцию:

  1. Рабочая часть, которая отвечает за снятие металла. Она представлена сочетанием нескольких режущих кромок. Стоит учитывать, что заточка разверток должна проводиться с учетом всех особенностей геометрии.
  2. Переходная шейка также является важной частью геометрии. Она предназначена для распределения возникающей нагрузки.
  3. Хвостовик предназначается для фиксации режущего инструмента в воротке или патроне. Особенности этого элемента определяют надежность крепления и область применения изделия. К примеру, варианты исполнения, предназначенные для ручного применения имеют особый хвостовик, подходящий для фиксации в воротке.
Конструкция ручной разверткиКонструкция ручной развертки

Конструкция ручной развертки

Рассматривая чертежи разверток, уделяют больше всего внимания особенностям рабочей части. Она состоит из нескольких частей:

  1. Главная режущая кромка, которая и проводит снятие металла. Она может иметь различную форму, при изготовлении применяют металл с повышенной точностью.
  2. Ленточки, предназначенные для отвода стружки с места резания.
  3. Передняя и задняя поверхность, затыловочная. Именно они определяют геометрические особенности рабочей части.

Маркировка определяет основные параметры инструмента. Помимо вышеуказанных элементов также выделю следующие:

  1. Задний конус.
  2. Заборную часть, которая называется режущей.
  3. Часть, отвечающая за калибровку инструмента перед его применением.Конструкция сверлКонструкция сверл

    Конструкция сверл

Между всеми зубьями есть канавки, которые характеризуют режущую кромку. Кроме этого, канавки обеспечивают образование и отведение стружки. Ручные варианты исполнения имеют равномерное расположение зубьев по всей цилиндрической поверхности, за счет чего обеспечивается требуемое качество обработки.

Особенности обработки развертыванием

При сверлении есть вероятность того, что размеры будут существенно отличаться от тех, которые нужно было получить. Это связано с тем, что на момент механической обработки оказывается высокой давление на заготовку, материал и сама режущая часть могут нагреваться и деформироваться. Именно поэтому многие решают пользоваться разверткой для достижения высокого качества получаемых отверстий.

К особенностям проводимой обработки можно отнести нижеприведенные моменты:

  1. Можно достигнуть точности обработки, которая будет соответствовать квалитету в диапазоне от 6-9. Столь точные отверстия требуются при получении ответственных изделий.
  2. Показатель шероховатости может находится в диапазоне от 0,32 до 1,25 мкм.
  3. Рассматривая особенности приспособлений, предназначенных для развертывания, отметим то, что на поверхности есть около 4-14 режущих кромок. За счет этого существенно повышается качество обработки и точность размеров. Именно большое количество режущих кромок определяет то, что при резании не происходит деформации инструмента или заготовки.
  4. При обработке отверстия изделие вращается вокруг своей оси, а также ему придается возвратно-поступательное движение. За счет этого обеспечивается удаление кромки, которая может снизить качество поверхности.

В целом можно сказать, что сверло в применении не отличается существенно от рассматриваемого изделия. В обоих случаях оказывается вращение и возвратно-поступательное движение. Однако, в случае развертывания проводимая обработка является финишной, предусматривает высокую скорость вращения.

Классификация инструмента

Классификация разверток может проводится по самому большом количеству различных признаков.

Некоторые виды разверток по ГОСТНекоторые виды разверток по ГОСТ

Некоторые виды разверток по ГОСТ

Рассматривая виды разверток следует учитывать, что классификация проводится согласно ГОСТ:

  1. Материал, применяемый при изготовлении основной части изделия.
  2. Конструктивные особенности режущей кромки и лент, а также их расположение относительно друг друга.
  3. Тип отверстия, которое может подвергаться обработке.
  4. Способ закрепления в воротке или станке.
  5. Возможность регулирования по размерам отверстия, которое будет подвержено обработке.

Развертка ручная имеет свои определенные особенности, которые позволяют закреплять инструмент в специальном воротке. Современная развертка машинная имеет свои конструктивные особенности, которые нужно учитывать при выборе инструмента.

Скачать ГОСТ 7722-77

Наибольшей популярностью пользуются следующие варианты исполнения:

  1. Раздвижная развертка получила весьма большое распространение, так как может применяться для обработки отверстий различного диаметра. Развертка разжимная с шариком позволяет достигать высокой точности размеров и требуемых показателей шероховатости поверхности.
  2. Варианты исполнения с коническим хвостовиком также получили широкое распространение по причине высокой универсальности. Зубья могут быть выполнены в насадном виде.
  3. Развертка винтовая может иметь напаянные пластины. Изготавливаются они при применении твердых сплавов, которые могут выдерживать длительное механическое воздействие и при этом не перегреваться.
Раздвижные разверткиРаздвижные развертки
Раздвижные развертки
Винтовая разверткаВинтовая развертка
Винтовая развертка

Как ранее было отмечено, рассматриваемый инструмент можно применять для обработки конических отверстий. Комбинированная развертка может применяться для работы со следующими типами отверстий:

  1. Конусные штифты.
  2. Метрические конусы.
  3. Резьба, которая находится на конической поверхности.
  4. Поверхности, выполненные по стандарту «конуса Морзе».

В ГОСТе указывается класс точности развертки. Она зависит от геометрических параметров и типа применяемого материала при изготовлении.

Ступенчатые развертки применяются для получения более качественных отверстий. К примеру, двухступенчатая развертка может разделить припуск, увеличив качество поверхности.

По способу использования выделяют следующие варианты исполнения изделий:

  1. Ручные – вариант исполнения, который предназначен для ручной обработки деталей. С рабочей частью, как правило, применяется и вороток. Он предназначен для передачи вращения. Стоит учитывать, что ручной вариант исполнения предназначен для снятия меньшего слоя.
  2. Механический – для применения со станками или устройством, которое питается от электричества. За счет его применения можно существенно ускорить обработку.Типы разверток по металлуТипы разверток по металлу

    Типы разверток по металлу

Твердосплавные развертки по металлу сегодня получили весьма широкое распространение. Это связано с тем, что применяемые твердые сплавы могут выдержать длительную эксплуатацию и при этом поверхность не изнашивается. Как правило, именно износ режущей кромки становится причиной снижения качества поверхности.

Скачать ГОСТ 13598-851672-80

По виду обрабатываемого отверстия

Обрабатываемые отверстия могут иметь самую различную геометрию поверхностей. Большее распространение получили:

  1. Цилиндрические отверстия. Они характеризуются тем, что две поверхности находятся параллельно относительно друг друга.
  2. Конические отверстия. В этом случае образованная полость может сужаться. При этом угол наклона может существенно отличаться.

Развертка коническая подбирается для каждой заготовки. Это связано с тем, что наконечник должен соответствовать форме конуса. Конусная поверхность довольно сложна в обработке, и только при применении соответствующего изделия можно достигнуть требуемой формы и качества.

Развертка цилиндрическая имеет более простую форму, встречается подобный инструмент довольно часто.

Ручные развертки

Развертки ручныеРазвертки ручные

Развертки ручные

Следует учитывать, что развертка ручная цилиндрическая существенно отличается от машинной развертки. Проводя работы вручную можно достигнуть высокую точность. При выборе изделия уделяется внимание следующим моментам:

  1. Тип режущей части.
  2. Калибр.
  3. Количество зубьев и равномерность распределения.
  4. Профиль канавок.
  5. Конфигурация зажимной части.

Развертка ручная коническая получила широкое распространение. Ручные инструменты характеризуются своей относительно невысокой стоимостью. При этом их можно назвать универсальным вариантом исполнения. В продаже есть вариант исполнения с гладким направляющим диаметром. Кроме этого, спиральная развертка постепенно снимает оставленные припуск, за счет чего повышается качество поверхности.

Ручной инструмент имеет цилиндрическую форму. К особенностям можно отнести нижеприведенные моменты:

  1. Режущие зубья имеют острые грани по всей длине. За счет этого можно существенно повысить эффективность работы.
  2. Диаметр рабочей части может варьировать в диапазоне от 3 до 58 мм. При этом шаг составляет около 1 мм. Кроме этого, ручные инструменты выпускаются с шагом 3,5; 4,5; или другие дробные показатели.
  3. Можно приобрести и специальные наборы, которые представлены с сочетанием инструментов различного диаметра. За счет этого не возникает проблем с обработкой отверстий различного диаметра.
  4. Отличительной особенностью можно назвать то, что хвостовик должен подходить к воротку. Эта часть предназначена для передачи вращения и усилия. Для подобного крепления хвостовик должен иметь квадратное поперечное сечение конической части.
  5. Передняя поверхность рабочей части ручного инструмента обладает меньшим диаметром, чем диаметр поперечного сечения основной части. За счет этого обеспечивается более легкий заход инструмента в заранее подготовленное отверстие.
  6. Увеличить качество полученной поверхности можно путем приобретения и использования инструмента с большим количеством режущих кромок.

При изготовлении основной части инструмента могут использовать различные металлы. Как правило, они характеризуются достаточно большой твердостью и износостойкостью, но не рассчитаны на работу с высокой скоростью резания.

Машинные развертки

Появление различных станков позволяет существенно повысить производительность труда. Сверлильный станок с низким показателем скорости вращения шпинделя позволяет получать качественные отверстия за меньшее количество времени. ГОСТ также определяет классификацию инструмента по достаточно большому количеству различных признаков. Развертка машинная цилиндрическая характеризуется следующими особенностями:

  1. Инструмент имеет большое количество режущих кромок. Стоит учитывать, что при увеличении этого показателя существенно повышается качество поверхности.
  2. При изготовлении режущей части применяются твердосплавные металлы, которые могут выдерживать воздействие высокой температуры.
  3. Режущая часть может иметь довольно большую длину.Конические разверткиКонические развертки

    Конические развертки

Есть также коническая развертка машинная, которая предназначена для использования станков. Выполняется машинное развертывание в случае, когда нужно обеспечить высокую производительность. Стоит учитывать, что из-за большого количества режущих кромок важно точно регулировать скорость вращения.

При изготовлении инструмента применяется специальная быстрорежущая сталь, которая может выдерживать длительное механическое воздействие и перепаду температуры. За счет специального хвостовика инструмент может крепиться в различной оснастке для станков.

Применение разверток

При использовании обычного сверла добиться высокой точности и качества поверхности практически невозможно. Это связано с особенностями рабочей части, которая имеет относительно небольшое количество режущих кромок. Применение рассматриваемых изделий позволяет существенно повысить качество отверстия и довести все показатели до требуемых. Область применения инструмента обширная:

  1. Машиностроительная отрасль.
  2. Производств точных изделий.
  3. Изготовление бытовой техники и различной электроники.
  4. Станкостроение.

Отметим, что применяемый вороток подходит для различных ручных инструментов. Кроме этого, изделие машинного типа подходит практически для всех патронов, может применяться при выполнении промежуточной операции.

В заключение отметим, что следует отдавать предпочтение исключительно продукции известных производителей. Это можно связать с тем, что они гарантируют высокое качество производства и длительный срок службы изделия. Однако, за счет контроля качества на каждом этапе производства и применения качественных материалов существенно повышается стоимость изделия.

Развертки по металлу - определение, применение, классификация, материалы


Инструмент режущего типа, предназначен для проведения финишной зачистки отверстий, полученных путем сверления, растачивания и зенкерования. Развертка благодаря большому количеству кромок, от 4 до 14, позволяет достигнуть точности до 9 квалитета. Инструмент вращается, одновременно с этим совершая поступательные движения вдоль оси. Для достижения максимальной точности рекомендуется использовать смазывающие о охлаждающие составы.

Виды разверток

- Машинного типа, оснащены хвостовиком в виде конуса Морзе или цилиндра, необходимого для получения гладкой поверхности после сверления и подгонки отверстия под точные размеры. Различают цельные и насадные по способу крепления;

- Ручные развертки, выполнены в форме цилиндра, по всей длине располагаются острые грани (винтовые и прямые). Для удобного хвата используется одновременно с воротком;

- Регулируемые, позволяют выставлять разные диаметры в пределах от 1 до 3 мм;

- Разжимные или раздвижные, внутри которых размещен шарик, а в нижней части винт. Приводя в движение винт, шарик продвигается вперед, тем самым раздвигая грани и увеличивая диаметр инструмента;

- Конические, имеют форму конуса, используются в промышленности.

Принцип действия развертки

Принцип работы инструмента заключается в его кромках – зубцах. Их может быть от 4 до 14. Благодаря кромкам в процессе обработки отверстия снимается припуск. Помогает процессу сверления не только вращение инструмента, важна также подача, которую выполняют в направлении к оси калибруемой проймы. За счёт принципа работы, возможно снимать с изделия тончайший слой металла, не повреждая ни поверхность, ни инструмент. Металлорежущим изделием, механического или ручного типа, можно сделать сверхточное отверстие с минимальной шероховатостью.

Конструкция развертки

Развёртка состоит из режущей поверхности, калибрующей части, зубьев, канавок, зажимов, заднего и переднего углов резания. В режущей части различается угол конуса. Для ручных инструментов он составляет 1-2 градуса, а у машинной оснастки доходит до 15 градусов. Калибровочная часть состоит из конусного и цилиндрического участка.

Цилиндрическая основа градуирует отверстие в металлическом изделии, а задача обратной конусности – уменьшить трение в процессе калибровки. От числа зубьев зависит жёсткость и точность работы инструмента. Чем зубьев больше, тем точнее и чище получается отверстие. Канавки в развёртке отвечают за контроль и гладкость обрабатывания изделий. Например, при работе с неровными поверхностями используют инструмент с винтовым зубом – там канавки выдолблены в направлении противоположном вращению – это нужно, чтобы развёртка не заедала в процессе сверления. Задний угол резки изделия отвечает за стойкость оснастки, он, обычно, выполнен под углом 5-8 градусов. А передний угол равен нулю.

Основные приемы работы с развертками

В процессе развертывания используют машинную или ручную развёртку. Перед этим отверстия подготавливают сверлом по металлу, чей диаметр равен диаметру развёртки, но с небольшим припуском. Припуск допустим меньше диаметра развёртки примерно на 0,3 миллиметра, если работа черновая и на 0,1 миллиметр при чистовом процессе. Машинная развёртка позволяет крепить инструмент аналогично креплению сверла во время сверления.

Процесс машинного развёртывания похож на процесс высверливания. Но мастера рекомендуют выполнять эту работу после подготовки проймы и не меняя установки детали. Чтобы режущее изделие могло самоцентрировать в соответствии с осью проймы, его закрепляют, как правило, в подвижных державках. Скорость резки при развёртывании меньше, чем при обычном сверлении отверстия – в два или три раза. При этом необходимо использовать автоматическую подачу.

Нужно применять большое количество специальных жидкостей для смазки. Скорость подачи зависит от количества оборотов режущего инструмента: чем их меньше, тем выше стойкость развёртки и лучше качество развёртываемой проймы в заготовке. В процессе ручного развёртывания изделие закрепляют в воротке, после чего смазывают. Ось проймы и ось развёртки должны полностью совпасть. После установки инструмента мастер начинает вращать его с небольшим нажимом в правую сторону. Вращать нужно аккуратно, без резких рывков, непрерывно, без изменения скорости. Вращение в обратную сторону категорически недопустимо при ручной развёртке, потому что режущие зубья инструмента могут сломаться. Ручную развёртку делают за один проход.

Процесс развертывания отверстий

Развёртывание отверстий нужно, чтобы оформить точную по форме пройму в изделии из металла с допустимой шероховатостью от 0,16 до 1,125 микромиллиметров. Процесс развёртывания выполняют с помощью развёртки. Размер инструмента подбирают в соответствии с диаметром отверстия. Сначала в заготовке просверливают черновое отверстие. Потом закрепляют эту заготовку так, чтобы оснастка смогла свободно пройти через изделие с отверстием. Для черновой развертки иногда используют минеральные масла для смазки поверхностей инструмента и заготовки. После чернового развёртывания в отверстие вставляется чистовой инструмент, и операция повторяется заново, до нужного качества.

Заточка разверток

Затачивание режущего металлоинструмента должен осуществлять только мастер с опытом и высокой квалификацией. Так как развёртка считается чистовым инструментом, то качество её заточки должно быть идеальным. Это сложная операция, которую выполняют на специальном точильном станке. Зубья инструмента обрабатывают по классификации шероховатости не ниже 8-го или 9-го класса. Для точности очинивания углы развёртки проверяются угломером или с помощью специального микроскопа для инструментов. После обтачивания развёртку ещё обрабатывают методом доводки на профессиональном доводочном механизме.

ГОСТы


  1. • основные параметры инструмента оговорены в ГОСТе 29240-91;
  2. • разнообразные допуски регулируются ГОСТом 11173-76;
  3. • машинные развертки определяются ГОСТом1672-80;
  4. • ручные по ГОСТу 7722-77;
  5. • регулируемые - ГОСТ3509-71;
  6. • конические - ГОСТ11177-84/ГОСТ11179-71.

Чертеж развертки по металлу


Какие отверстия обрабатывают развертками

Режущим инструментом мастер может обработать отверстия цилиндрической или конической формы.
Цилиндрические проймы создаются развёртками с основной частью в форме цилиндра. Используют ручные или машинные инструменты.

Конические отверстия выполняются развертками конической формы, но не сразу. Обычно, процесс делится на три этапа: черновая обработка, промежуточная и чистовой вариант. Проверку готового конического отверстия выполняют режущим изделием с конусным калибром.

Отличие ручных разверток от машинных

Самое главное отличие развертки ручного типа от машинного заключается в длине рабочей части, она, как правило, у ручной длиннее. Это позволяет сократить усилия и минимизировать погрешности дефектов.

Особенности обработки металла развертыванием


  1. • аналогичный со сверлом принцип крепежа;
  2. • чтобы зафиксировать развертку потребуются качающиеся державки. Они помогут инструменту самостоятельно отцентроваться по оси отверстия;
  3. • оптимальная скорость обработки должна быть существенно ниже скорость подачи. Такая мера позволяет достигнуть более качественного результата;
  4. • в обязательном порядке необходимо использовать смазывающий раствор.

Как ухаживать за разверткой

Восстановление данного инструмента может стоить приличных денег. Чтобы избежать непредвиденных трат, стоит внимательно следить за состоянием разверток: оградить их от воздействия влаги, купить блок для хранения, очищать после каждого использования.

Коническая развертка 3 13 мм и 5 16 мм Ручная развертка по металлу Удаление заусенцев Увеличить отверстие для штифта Ручная развертка для дерева Металл Пластиковые сверлильные инструменты | |

Название: Конусная развертка для новичков

Материал: сталь 45 #

Технические характеристики: 3-13 мм / 5-16 мм


Применение: Конус для развёртывания, используется для растачивания расточки, фаски, обратного конуса

1) Ваш отзыв очень важен для нас, пожалуйста, уделите несколько секунд, чтобы оставить отличный отзыв

довольны нашим продуктом или услугой , большое спасибо !!

2) Мы всегда предлагаем вам самые низкие цены на лучшие товары и услуги.


3) Пожалуйста, свяжитесь с нами перед тем, как оставить нейтральный (3 звезды) или отрицательный (1-2 звезды) отзыв. Мы попробуем наш

, чтобы решить проблему, и оставим вам Приятного покупательского настроения здесь. Спасибо!


4) Если вам нужны товары, которых нет в магазине, свяжитесь с нами . Слишком много моделей

, мы не можем делать фотографии для каждой модели , Если у вас есть вопросы, свяжитесь с нами.

,

Коническая развертка 3 13 мм и 5 16 мм Ручная развертка по металлу Удаление заусенцев Увеличить отверстие для штифта Ручная развертка для дерева Металл Пластиковые сверлильные инструменты | |

Характеристики:

√ Развертка имеет 6 канавок с Т-образной рукояткой и поставляется с ручками для дополнительных рычагов, помогающих сохранить круглые отверстия.

√ Изготовлен из закаленной углеродистой стали и кромок из шлифованной стали.

√ Эти стальные развертки имеют правильную конусность отверстий для мостовых штифтов или концевых штифтов.

√ Подходит для конических отверстий на деревянной доске, отверстий под раковины, фасок, перевернутых конусов.

1

4

5

3

2

12121

О продуктах:

  • Ты получаешь то, за что платишь. Мы постараемся предоставить покупателю более качественный товар.
  • Все товары являются настоящим описанием в нашем магазине, пожалуйста, внимательно прочитайте описания товаров.
  • Если у вас есть какие-либо вопросы о продукте, пожалуйста, оставьте нам сообщение.

Об оплате:

  • Поддержка кредитной карты (юаней и доллар), WebMoney (WM), TT, West Union, Qiwi wallet, Boleto (Бразилия), SOFORT Banking, Alipay и т. Д.

О доставке :

  • Мы отправим заказ в течение 3 дней после получения оплаты. (Кроме праздника)
  • ДОСТАВКА ПО ВСЕМУ МИРУ.(За исключением некоторых особых стран и APO / FPO)
  • ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни, время доставки может меняться, особенно во время курортного сезона.

Служба поддержки клиентов :

  • После получения посылки. Если есть какие-либо проблемы с качеством, пожалуйста, немедленно свяжитесь с нами. Мы поможем вам решить эту проблему.
  • Если вы удовлетворены нашей продукцией, пожалуйста, оставьте нам хороший отзыв.Это наша самая большая поддержка.

,

Taper Reamer 3 13-миллиметровая ручная металлическая развертка для снятия заусенцев Увеличить отверстие для штифта Ручная развертка для дерева Металл Пластиковые сверлильные инструменты | |

Платежи 1) West Union, TT

9000ipay Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

ДОСТАВКА
1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение 30 дней с момента оплаты, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель - удовлетворение клиентов!
7. В связи с наличием на складе и разницей во времени мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.

ВОЗВРАТ И ВОЗВРАТ
1. Пожалуйста, свяжитесь с нами, если вы не получили посылку, срок которой превышает 45 рабочих дней, исключая выходные и праздничные дни. Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель - удовлетворение клиентов!

2. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.

ГАРАНТИЯ
1. 12 месяцев гарантии производителя на дефектные изделия (за исключением предметов, поврежденных и неправильно использованных после получения).Гарантия на аксессуары составляет 3 месяца.

2. Дефектные изделия ДОЛЖНЫ БЫТЬ заявлены и возвращены в течение гарантийного срока (и, если возможно, в оригинальной упаковке). Вы должны сообщить нам, в чем заключается дефект, и сообщить номер вашего заказа. МЫ НЕ РЕМОНТ ИЛИ ЗАМЕНА ИЗДЕЛИЙ С истекшим сроком гарантии. Вы соглашаетесь со всеми вышеперечисленными политиками при заказе на aliexpress!

ОБРАТНАЯ СВЯЗЬ

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.Невозможно решить проблемы, если мы о них не знаем!

.

Taper Reamer 3 13-миллиметровая ручная металлическая развертка для снятия заусенцев Увеличить отверстие для штифта Ручная развертка для дерева Металл Пластиковые сверлильные инструменты | |

Конусная развертка 3-13 мм Ручная металлическая развертка для удаления заусенцев Увеличить отверстие для штифта Ручная развертка для дерева Металл Пластиковый сверлильный инструмент

Описание:

размер

цвет: серебро 1,3 см / 5,63 * 0,5 дюйма

вес: 223 г

материал: сталь

количество в упаковке: 1 шт.

Характеристика:

Легко носить с собой и легко использовать.

Большое спасибо за вашу поддержку, желаю вам хорошего дня!

100% новый бренд и высокое количество!

Дружественные советы:

1. Из-за разницы в освещении и экране цвет продукта может немного отличаться от изображения.

2. возможны отклонения на 0,5-2 см из-за ручного измерения.

3.Изготовлен из высококачественного материала, прочного для длительного использования.

4. преобразование: 1 дюйм = 2,54 см, 1 см = 0,393 дюйма

Если у вас есть какие-либо комментарии, пожалуйста, свяжитесь с нами в любое время, мы сделаем все возможное, чтобы удовлетворить любые ваши требования.

PAYMENT

PAYMENT

West Union TT. Все основные кредитные карточки принимаются через защищенные ESCROW процессор оплаты.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

SHIPPING

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только по подтвержденным адресам заказа. Ваш заказ адрес должен совпадать с адресом доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Транзитные раз может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение 30 дней с момента оплаты, свяжитесь с нами. Мы будем отслеживать пересылку и свяжемся с Вами как можно скорее с ответом. Наша цель - удовлетворение клиентов!
7. В связи с наличием на складе и разницей во времени мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.

RETURN&REFUND

1. Пожалуйста, свяжитесь с нами, если вы не получили посылку, срок которой превышает 45 рабочих дней, исключая выходные и праздничные дни. Мы будем отслеживать пересылку и свяжемся с Вами как можно скорее с ответом. Наша цель - удовлетворение клиентов!

2. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона

GUARANTEE

1.12 месяцев ограниченной гарантии производителя на дефектные изделия (за исключением предметов, поврежденных и неправильно использованных после получения). Гарантия на аксессуары составляет 3 месяца.

2. Дефектные изделия ДОЛЖНЫ БЫТЬ сообщены и возвращены в течение гарантийного срока (и, если возможно, в оригинальной упаковке). Вы должны сказать нам что дефект и дают нам номер вашего заказа. МЫ НЕ РЕМОНТ ИЛИ ЗАМЕНА ИЗДЕЛИЯ С ТЕРЯННЫМ WARRANTY.You согласны все вышеперечисленные политики при заказе на Aliexpress!

FEEDBACK

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна запрос Мы, что вы немедленно связаться с нами, прежде чем дать нам нейтральную или отрицательную обратную связь, так что мы сможем удовлетворительно адресовать ваши заботы.Это невозможно решение вопросов, если мы не знаем о них!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
