Пиление ножовками ручная заточка пилы

Страницы: 12

Ножовки применяют главным образом для подгонки частей древесины при изготовлении модельных комплектов, а также при ремонте их. Ножовки по конструкции делятся на несколько видов, как и лучковые пилы. Типы ножовок приведены на рис. 27, а —в. Для пропиливания в щите или какой-либо заготовке паза определенной глубины (для шпонок) используют пилку-награтку (рис. 27,г), которая производит пиление при движении к себе. Перед пилением награтной пилкой на заготовке прибивают по риске направляющие планки и по ним делают пропил. Это позволяет более точно и чисто сделать пропил. Пиление ведется обеими руками. Раскройную (пластинчатую) пилку (рис. 27, д) иногда используют вместо стамески отри подрезке углов или углублений в заготовках. Отличается эта пилка тем, что заточка зубьев производится под углом по типу заточки железок рубанка или стамесок. Пластинчатая пилка режет при движении взад и вперед, но ею сильно нажимать не следует.

Чтобы во время работы полотно любых ручных пил меньше зажималось и терлось о дерево, делают развод зубьев, т. е. соседние зубья отгибают в разные стороны: четные в одну сторону, нечетные в другую. Величина развода для мелких зубьев составляет 0,1—0,2 мм, для средних 0,2—0,3 мм, для крупных 0,3—0,5 мм, но она не должна превышать половины толщины полотна в каждую сторону. При этом она должна быть одинаковой для всех зубьев. При большом разводе стенки пропила становятся негладкими, кроме того, возрастает усилие, затрачиваемое на пиление. Для развода зубьев существует несколько инструментов различных конструкций. Развод зубьев можно производить обыкновенным разводным ключом (рис. 28,а).

Рис. 27. Ножовки и специальные пилки:
а — широкая ножовка, б — узкая ножовка, в — обушковая ножовка, г — пилка-награтка, д — раскройная пилка

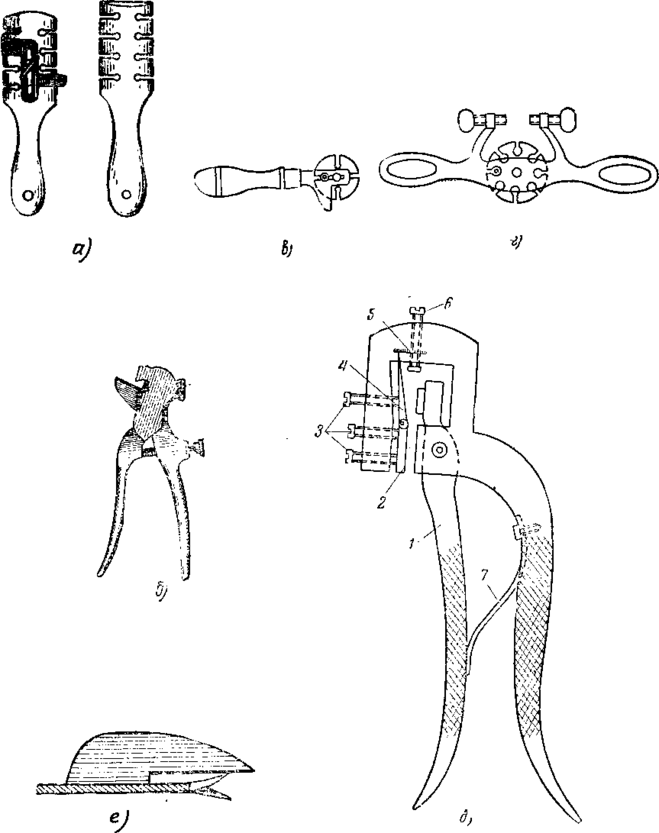

Рис. 28. Разводки:

а — разводной ключ, 6 — разводка-щипцы; 1 — передвижная обойма, 2 — установочный винт, 3 — ограничитель, 4 — щель для полотна пилы, 5 — упор для пилы, 6 — отгибающий зуб разводки, 7 — винт регулирования разводки по высоте зуба, 8 — регулятор развода

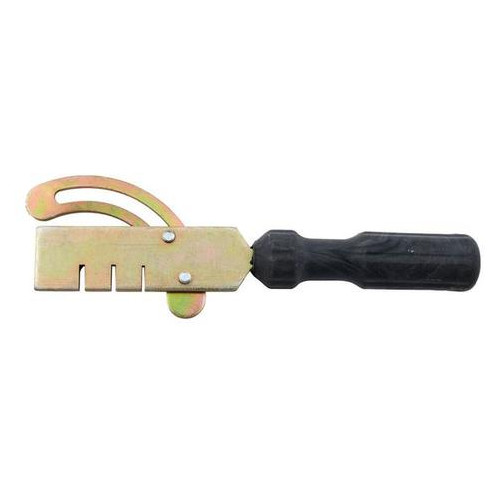

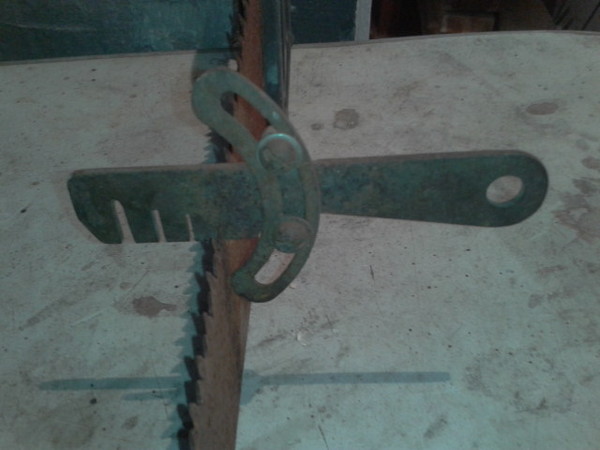

Разводной ключ с передвижной обоймой 1 удобен в работе и обеспечивает отгибание зубьев на нужную величину, так как ограничитель 3 обоймы при отгибании зуба всегда упирается в (полотно пилы. Для пил с крупным зубом целесообразно применять разводку-щипцы (рис. 28,6), при помощи которых зубья отгибают на необходимый угол: один зуб на себя, другой от себя и т. д. Если пила разведена неправильно (ряд зубьев отогнут больше, чем следует), полотно пилы помещают между двумя стальными гладкими пластинами и протягивают его задними гранями зубьев вперед, после чего развод зубьев выравнивается. Если полотно пилы в сечении имеет трапециевидную форму, т. е. к зубчатому венцу оно толще, а к обушку тоньше, то зубья не разводятся.

После развода зубьев их следует заточить. Вначале заточку зубьев производят трехгранным напильником (с 20— 25 насечками на 1 см длины), а затем бархатным (с 35—40 насечками на 1 см длины). Нажимать на напильник нужно равномерно и при движении от себя прижимать его к зубу, а при обратном движении — приподнимать. При этом важно, чтобы на каждый зуб приходилось одинаковое количество движений напильника. Ручная заточка пил (рис. 29) требует большой затраты труда и времени, а также большого количества напильников, при этом качество заточки зависит во многом от опытности заточника. Поэтому следует иметь заточный станок с точильными кругами, который резко повышает производительность труда и качество заточки пил.

Рис. 29. Ручная заточка пилы трехгранным напильником

Как правильно наточить ножовку по дереву

При повседневной работе на приусадебном участке или на даче, да и дома, когда делается ремонт, при условии использования древесины, появляется необходимость пиления. Конечно, если объём такой работы большой, то лучше использовать электро- или бензопилу. Однако, чаще всего требуется обыкновенная ножовка. Этот простой инструмент время от времени нужно обслуживать. Дело в том, что имеющиеся у него зубья постепенно тупятся даже в мягкой древесине.

Содержание

1. Как определить момент, когда ножовку пора наточить
2. Общие требования к заточке
3. Разводка зубьев
4. Выравнивание высоты
5. Выравнивание высоты зубьев
6. Необходимый инструмент для заточки
7. Заточка пилы своими руками

Как определить момент, когда ножовку пора наточить

Необходимость заточки появляется при условии, если ножовка начинает справляться со своей задачей хуже, чем это было ранее. Конечно, прилагая больше усилий и затрачивая больше времени, с этим можно смириться. Однако, процесс износа инструмента в таком случае ускоряется и для восстановления его работоспособности требуется всё большее время. Основные признаки того, что ножовка основательно затупилась, являются:

• изменение формы зубьев, их острия приобрели закругление;
• при работе вместо привычного звука, похожего на звон, слышится что-то, подобное глухому сдавливанию, при этом кажется, что ножовка не режет древесину, а разрывает её;
• для того чтобы распилить доску, брусок, требуется гораздо больше времени, чем тогда, когда ножовка была новой;
• изменился сам разрез, он теперь изобилует зазубринами и задирами;
• даже при условии, что древесина режется строго поперёк волокон (вдоль, если ножовка продольная), полотно ножовки иногда вязнет (клинит) в разрезе.

В случае, если появился хотя бы один такой признак, требуется выполнить развод зубьев ножовки и заточить её. Обе эти операции должны выполняться правильно, в противном случае былую работоспособность инструменту вернуть не удастся.

Общие требования к заточке

В случае, когда опыта работы с древесиной нет или он незначителен, перед тем, как наточить ножовку, следует вспомнить, что такое занятие довольно кропотливое, требующее внимания и точности. Для его выполнения требуется хороший напильник, понадобится и острый надфиль. Те, кто часто работает с ножовкой, всегда имеют в запасе такие инструменты. Прежде чем начинать работу, желательно осмотреть зубья. В случае, когда они несколько темнее самой пилы, с заточкой в домашних условиях ничего не получится, поскольку зубья калёные.

Затачивая ножовку, нужно помнить, что число движений напильником по каждому зубу должно быть равным. При этом степень изношенности зубьев во внимание не принимается. Важно, чтобы угол заточки был всегда одним и тем же. Он задаётся углом, под которым держат напильник по отношению к плоскости пилы. Определить его несложно. Надо просто держать напильник так, чтобы он касался всей поверхности, существующей на зубе старой заточки.

При заточке нельзя забывать о том, что напильник должен двигаться только от себя, то есть в сторону острия. При выполнении такого условия металл зуба снимается эффективно, а поведение инструмента остаётся всегда под контролем.

Чтобы работать было легче, ножовку следует надёжно зафиксировать. Лучше всего использовать для этого тиски. Свою роль играет и освещённость. Зубья должны быть хорошо видимыми. Это позволит постоянно контролировать результат.

Разводка зубьев

Чтобы убедиться в необходимости выполнения разводки, следует проверить расстояние между противоположными зубьями. Если оно маленькое, ножовка при работе будет заклинивать. Величина развода зависит от породы древесины.

Нужно помнить о том, что свою роль здесь играет обрабатываемая древесина. Если она твёрдая, развод должен составлять от 1,5 до 2 раз больше толщины самой ножовки. Когда древесина мягкая, между вершинами зубьев должно быть расстояние, в двое-трое превышающее толщину полотна.

Ещё одно важное условие, о котором следует помнить, определяясь с тем, как развести зубья у ножовки, предназначенной для работы по дереву, — равномерность. Если её нет, то есть углы отклонения зубьев, а значит, и расстояния, на которые удалены их острия от центра полотна, различные, ножовка будет постоянно заклинивать в древесине. А значит, скорость работы получится низкой, срез будет иметь низкое качество. Чтобы этого не случилось, при работе используют инструмент, называемый «разводкой». У него есть упор, который не позволяет отгибать зубья сильнее, чем того требует стандарт.

Зубья ножовки разведены в разные стороны. Последовательность – через один. То есть, если смотреть вдоль полотна, можно заметить, что, к примеру, нечётные имеют изгиб вправо, чётные влево. Заточку выполняют вначале на одной группе зубьев, потом на второй. Каждый зуб имеет две режущие кромки, поэтому каждая группа обрабатывается дважды. То есть сначала затачивается левая кромка зубьев одной группы, потом – правая. В таком случае будут исключены ошибки, да и работать будет удобнее, поскольку не потребуется менять положение инструмента.

Выравнивание высоты

Когда выполнение разводки завершено, следует проконтролировать, одинаковую ли высоту имеют зубья. Даже при наличии опыта усилия при заточке могут быть неравномерными. Поэтому может получиться, что какой-то зуб или несколько окажутся выше других. Такой контроль всегда выполняется, если владелец инструмента знает, как правильно наточить ножовку.

Способ выявления выступающих зубьев простой. Нужно заранее приготовить плотную бумагу (картон). Её длина должна охватывать всё режущее полотно. Положив бумагу на стол или доску, следует с усилием прижать к ней весь край ножовки с зубьями. Если какие-то оказались длиннее, они сильнее проколют поверхность.

Выравнивание высоты зубьев

Лишняя высота убирается с помощью надфилей. При этом надо быть внимательнее: форма зубьев должна быть сохранена. Если идеальный результат невозможен, надо добиться её максимальной сохранности.

Необходимый инструмент для заточки

Хотя операция по заточке ножовки простая, инструментов для неё требуется много. Но, чтобы заточка ножовки по дереву своими руками была выполнена, а чего-то нужного нет, возможна замена. Единственное, что заменить не удастся, — это тиски, поскольку только с их помощью возможна надёжная фиксация пилы. Что касается остальных, то в домашних условиях варианты следующие:

• вместо разводки можно использовать хорошие пассатижи. Правда, контролировать ширину развода придётся самостоятельно;
• можно пользоваться точильным брусом и наждачкой;
• при недостатке естественного света или существующей электролампы можно пользоваться переносным источником света, в том числе настольной лампой;
• чтобы выполнить точные замеры, можно воспользоваться штангенциркулем или транспортиром.

Возможен вариант, при котором заточку пилы осуществляют болгаркой.

Эта операция сложнее описанной. Потребуется верстак и струбцины. Ножовка должна быть зафиксирована в горизонтальном положении. При работе потребуется особая внимательность. Дело в том, что диск для заточки болгаркой вращается с высокой скоростью. Из-за этого металл может сильно нагреваться и сталь зубьев ослабнет. К тому же, толщину снимаемого с зубьев металла при таком способе контролировать трудно.

Заточка пилы своими руками

Готовясь к работе, надо позаботиться о том, чтобы полотно ножовки в тисках было зажато деревянными губками, иначе пилу можно повредить. Последовательность заточки ножовки по дереву такова:

• ножовку в тисках фиксируют как можно ближе к её зубьям, при этом нельзя повреждать разводку;
• одна рука удерживает рукоятку напильника, вторая фиксирует его оконечность. Это позволяет добиться равномерного распределения усилия;
• угол заточки зубьев обычно составляет 15-30 градусов;
• угол, под которым напильник находится по отношению к полотну пилы, должен быть в пределе от 30 до 45 градусов;
• перемещение напильника по зубу выполняется от себя. Обычно хватает 3-5 раз провести напильником для заточки одной стороны зуба;
• когда работа на одной стороне ножовки выполнена, её переворачивают и процесс повторяется.

Если вся работа выполнена в соответствии с предусмотренным порядком, ножовка приобретает прежнюю остроту. А значит, работа с древесиной будет выполняться также легко, как это происходило с новым инструментом.

[Решено] Стандартный ножовочный диск длиной 300 мм имеет 375 зубьев. WHA

1. Средний, набор волн
2. Средний, шахматный комплект
3. Fine, шахматный набор
4. Fine, волновой набор

Вариант 4: Fine, набор волн

Бесплатный

CT 1: Линейное измерение

CT 1: Линейное измерение

2,7 тыс. пользователей

10 вопросов

10 баллов

10 минут

Пояснение:

Ножовочная рама:

Ножовочная рама используется вместе с полотном для резки металлов различного сечения и определяется типом и максимальной длиной фиксируемого полотна.

Типы ножовочных рам

• Цельная рама: на эту раму можно установить только полотно определенной стандартной длины. например 300 мм или 250 мм.
• Регулируемая рама (плоского типа): на эту раму можно установить лезвия различной стандартной длины, т. е. 250 мм и 300 мм.
• Регулируемая рама (трубчатого типа): это наиболее часто используемый тип. Это дает лучший захват и контроль во время пиления.

Спецификация:

• Полотна для ножовок различаются по длине, шагу и типу материала. (Ширина и толщина полотна стандартизированы)
• Для предотвращения заедания полотна ножовки при врезании в материал и обеспечения свободного движения полотна пропил должен быть шире, чем толщина полотна ножовки.
• Достигается разводкой зубьев ножовки.
• Существует два типа настройки зубьев ножовки.

В шахматном порядке: 9 шт.0048 Очередные зубы или группы зубов расположены в шахматном порядке.

Такое расположение способствует свободному резанию и обеспечивает хороший отвод стружки.

Набор волн: Зубья лезвия расположены волнообразно. Типы наборов для различных изображений следующие:

Шаг лезвия:

Расстояние между соседними зубьями известно как «шаг» лезвия.

Класс	Шаг
Грубый	1,8 мм
Средний	1,4 мм и 1 мм
Штраф	0,8 мм

Шаг	Тип набора
0,8 мм	Набор волн
1 мм	Волновой набор или набор в шахматном порядке
Более 1 мм	в шахматном порядке

Рассматриваемая длина лезвия = 300 мм и количество зубьев = 375.

Следовательно, Шаг = \(\frac{300}{375}=0,8\)

Следовательно, классификация и тип набора лезвия Fine и Wave set.

Скачать решение PDF

Поделиться в WhatsApp

Последние обновления Northern Coalfields Limited

Последнее обновление: 22 сентября 2022 г.

Компания Northern Coalfields Limited (NCL) очень скоро опубликует официальное уведомление о наборе сотрудников на различные должности в Northern Coalfields Limited. Последнее уведомление о наборе поступило в 2020 году. Всего было освобождено 512 вакансий. Однако в этом году ожидается, что вакансий будет намного больше. Кандидаты должны пройти через критерии приемлемости Northern Coalfields Limited, чтобы соответствовать своим требованиям, прежде чем они смогут подать заявку на то же самое.

Как выбрать правильное полотно для ножовки • Рон Хейзелтон

Инструменты и ноу-хау / Ручной инструмент / Хранители / Деревообработка и мастерская / Методы мастерской /

На первый взгляд все ножовочные полотна могут выглядеть одинаково, но на самом деле разница есть.

Какой ножовочный диск вы выберете, должен зависеть от того, какой металл вы будете резать. Есть тяжелые, средние и легкие работы, и вам нужно выбрать правильный нож для работы.

В этом руководстве объясняется, в чем разница между ножовочными полотнами и как выбрать то, что подходит именно вам.

Чем отличаются ножовочные полотна?

Количество зубьев на дюйм отличает одно полотно от другого. Они могут варьироваться от трех относительно больших зубьев на дюйм до 32. Как правило, чем больше лезвие, тем меньше количество зубьев на дюйм.

Что означает TPI?

TPI — это сокращение от «Tooth Per Inch». Полотна для ножовки выбираются путем выбора правильного TPI (количество зубьев на дюйм) для типа металла, который необходимо разрезать.

Чем больше зубов, тем лучше?

Короткий ответ: это зависит от материала, который вы пытаетесь разрезать.

Как правило, диски с большим количеством зубьев обеспечивают более гладкий и тонкий срез, тогда как диски с меньшим количеством зубьев обеспечивают более грубый срез.

Для тяжелых работ по резке, таких как стальной арматурный стержень или труба, более низкий TPI обеспечит более грубый и быстрый рез. Лезвие с 18 зубьями на дюйм было бы лучшим выбором.

Для работы, требующей средней мощности резки, например тонкостенного электрического кабелепровода, лучше подойдет полотно с 24 зубьями на дюйм.

При резке легких металлов, таких как алюминий, более высокое значение TPI обеспечит более гладкий рез. Лезвие с 32 зубьями на дюйм должно легко справиться с задачей.

Советы по использованию хаков aw

• Закрепите диск так, чтобы зубья были направлены вперед.
• Убедитесь, что лезвие надежно натянуто.
• Резать плавными движениями, направленными от себя. Используйте всю длину лезвия при каждом режущем ходе, нажимая на ход вперед, а не на ход назад.
• Ухаживайте за полотном ножовки, нанося на него масло или смазку, чтобы охлаждать полотно и предотвращать его перегрев при резке.
• Регулярно проверяйте ножовочные полотна на наличие признаков повреждения, включая деформацию или затупление.
• Если ножи имеют признаки износа, замените их. Полотна ножовок подлежат замене по мере необходимости.

Пока вы работаете над своим проектом, ознакомьтесь с дополнительными методами семинара, чтобы получить советы и рекомендации.
