Рдс сварка: Ручная дуговая сварка (РДС)

alexxlab | 09.01.2023 | 0 | Разное

64.Ручная дуговая сварка(рдс). Покрытия электродов.

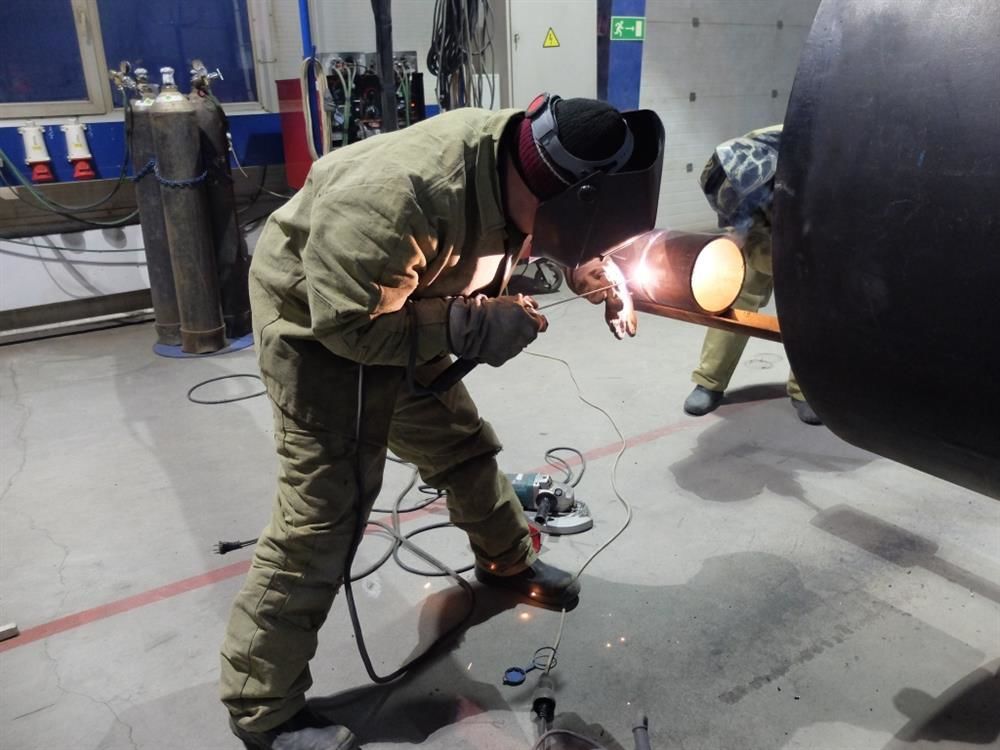

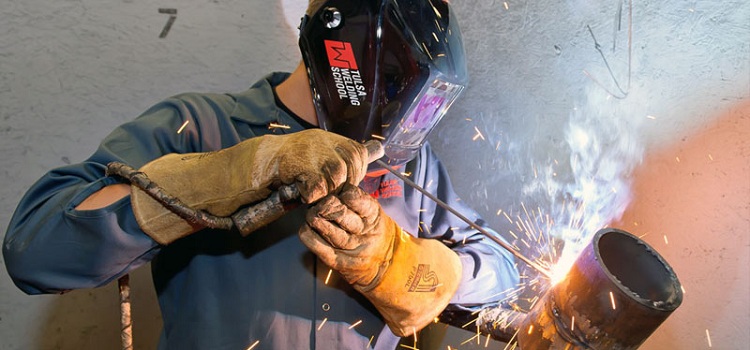

РДС выполняют сварочными электродами, которые подают в дугу и перемещают вдоль заготовки. Для удержания электрода и подвода к нему тока сварщик использует электродержатель. Сварщик защищает лицо от светового и ультрафиолетового излучений дуги предохранительным щитком или маской с темным стеклом, а тело и руки – брезентовой спецодеждой и рукавицами. Рабочее место сварщика – специальная рабочая кабина.

При ДС нагрев Ме осуществляется электрической дугой. При устойчивом длительном протекании тока через ионизированный газовый промежуток между двумя электродами, подсоединенный к соответствующему источнику питания, выделяется тепловая и световая энергии. Температура, развиваемая в дуге, может быть очень высокой, значительно превышающей температуру плавления различных конструкционных металлов. Для сварки Ме плавление дуговой разряд применяется при различных формах его использования.

Электроды представляют собой проволочные стержни м нанесенным на них покрытиями.

Стержень электрода изготавливают из спец сварочной проволоки повышенного качества. Электроды классифицируют по след признакам: типу покрытия, химическому составу жидкого шлака и газовой сварке. По типу покрытии электроды подразделяют на электрды со стабилизирующим, защитным и легирующим покрытиями.

65. Автоматическая дуговая сварка(адс) под слоем флюса.

Для АДС под флюсом используют непокрытую электродную проволоку и флюс для защиты дуги и сварочной ванны от воздуха. Подача и перемещение электродной проволоки механизированы. Автоматизированы процессы зажигания дуги и заварки кратера в конце шва. Флюсы служат для изоляции сварочной ванны от атмосферы воздуха, обеспечения устойчивого горения дуги, формирования поверхности шва и получения заданных состава и свойств наплавленного Ме.

1 – токопровод

2 – механизм подачи

3 – проволока

4 – ванна жидк. шлака

5 – флюс (30-50 мм)

6 – тв. шлаков корка

7 – сварной шов

8 – осн. Ме

9 – Ме ванна

10 – дуга

66. Сварка в среде защитных газов. Сущность. Применяемые газы.

При сварке в защитном газе электрод, зона дуги и сварочная ванна защищены струей защитного газа. При газовой защите процесс сварки происходит в атмосфере газа, менее вредного, чем воздух. Для устранения вредного влияния атмосферного воздуха, вызывающего хрупкость наплавленного Ме, на Ме шва стали в зону сварки вводить инертные газы (аргон и гелий) и активные газы (углекислый газ, азот, водород и др.), иногда – смеси двух газов или более. В нашей стране наиболее распространено применение аргона и углекислого газа.

67. Плазменно-дуговая сварка

Плазменная струя, применяемая для сварки, представляет собой направленный поток частично или полностью ионизированного газа, имеющего температуру 10 000 – 20 000 °С. Плазму получают в плазменных горелках, пропуская газ через столб сжатой дуги.

Дуга горит в узком канале сопла горелки, через который продувают газ. При этом столб дуги сжимается, что приводит к повышению в нем плотности энергии и температуры. Газ, проходящий через столб дуги, нагревается, ионизируется и выходит из сопла в виде высокотемпературной плазменной струи. В качестве плазмообразующих газов применяют азот, аргон, водород, гелий и воздух и их смеси.

Как правильно выбрать режим ручной дуговой сварки (РДС)

Содержание

• Сила тока
• Длина дуги (напряжение дуги)
• Скорость сварки
• Полярность тока
• Розжиг сварочной дуги

Начиная работать с ручной дуговой сваркой, необходимо правильно выбрать режим сварки. На качество сварного шва влияет множество параметров, которые подбираются непосредственно до начала работы:

• сила тока;
• длина дуги;
• скорость сварки;
• полярность тока;
• расположение шва в пространстве;
• диаметр электрода.

Сила тока

Этот параметр смело можно назвать самым важным во время работы с ручной дуговой сваркой.

Сила тока влияет на качество шва и производительность сварочных работ. Какую величину силы тока выставить всегда указано в документации на сварочный аппарат. Если по какой-то причине документации нет, необходимое значение подбирается исходя из диаметра электрода. Эту информацию многие производители электродов размещают прямо на упаковке. Размер подбираемого электрода зависит от толщины свариваемой заготовки.

Обратите внимание, что чем толще электрод, тем меньше плотность тока, что негативно сказывается на сварочной дуге. Это в свою очередь снижает качество сварного шва из-за увеличения ширины шва и уменьшения глубины провара. Помимо этого, на величину силы тока влияет то, как расположен шов в пространстве.

Таблица 1. Соотношение сварочного тока и диаметра электрода

Диаметр	Длина электрода	Сварочный ток, А
		Нижнее	Вертикальное	Потолочное
2	250, 300	60-90	50-70	50-70
2,5	250, 300, 350	60-110	60-90	60-90
3	300, 350	110-140	80-110	80-110
3,25	300, 350	100-140	80-110	80-110
4	450	160-220	140-180	140-180
5	450	180-260	160-200	–

Длина дуги (напряжение дуги)

Под ней понимают расстояние от поверхности свариваемой заготовки до конца электрода. В идеале это расстояние нужно поддерживать неизменным во время всего процесса сварки, но выполнить это сложно даже профессионалам своего дела. В итоге оптимальной длиной дуги считается величина на 1-2 мм больше диаметра электрода.

Таблица 2. Соотношение диаметра электрода и силы тока

Примерное соотношение диаметра электрода и длины дуги
Диаметр электрода, мм	1	1,5-2	3	3-4	4	4-5	5	6-8
Длина дуги, мм	0,6	2,5	3,5	4	4,5	5	5,5	6,5

Скорость сварки

На эту величину влияют толщина свариваемой заготовки и толщина сварного шва.

Скорость сварки должна быть такой, чтобы расплавленный металл образовал над свариваемыми кромками аккуратный валик с плавными спусками к поверхности самой заготовки и чтобы ширина шва была в 1,5-2 раза больше диаметра электрода.

Если вести электрод слишком медленно, то это приведет к непровару из-за скопления большого количества расплавленного металла перед сварочной дугой.

А если перемещать электрод слишком быстро, то это опять же приведет к непровару, но уже из-за недостаточного нагрева поверхностей свариваемого металла. Что впоследствии может привести даже к трещинам. Во время сварки необходимо контролировать равномерное заполнение сварочной ванны расплавленным металлом.

Полярность тока

Есть аппараты для ручной дуговой сварки, у которых на выходе – постоянный ток. Именно при постоянном токе появляются два варианта подключения свариваемой заготовки и электрода:

• прямая полярность-свариваемая заготовка подключается на плюс, а электрододержатель – на минус;
• обратная полярность-свариваемая заготовка – на минус, электрододержатель – на плюс.

Обратную полярность при подключении используют при сварке высоколегированных сталей и тонколистового металла, потому что на отрицательном полюсе выделяется меньше тепла, что позволит избежать их перегрева и, как следствие, прожига металла.

Прямую полярность хорошо использовать для сварки толстостенных деталей. Например, низколегированные стали (с содержанием углерода меньше 0,2%) можно сваривать на любой полярности.

Розжиг сварочной дуги

Разжечь дугу можно:

• чиркая электродом, как спичкой;
• постукивая электродом по заготовке.

Попробуйте оба метода и выбирайте для себя тот, которым у вас получается делать это быстрее всего.
