Разъединители РЕ, РЕ -1941,рубильник РЕ, разъединитель РЕ, РЕ-19 разъединитель , РЕ-1943, разъединитель РЕ, РЕ-19-39, РЕ-19, разъединитель РЕ, рубильник РЕ

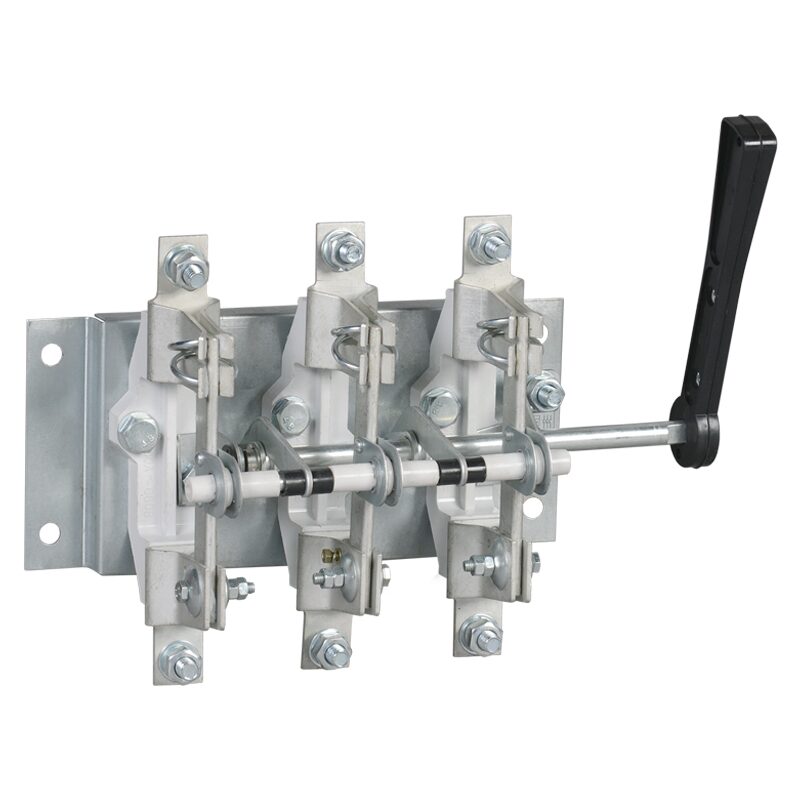

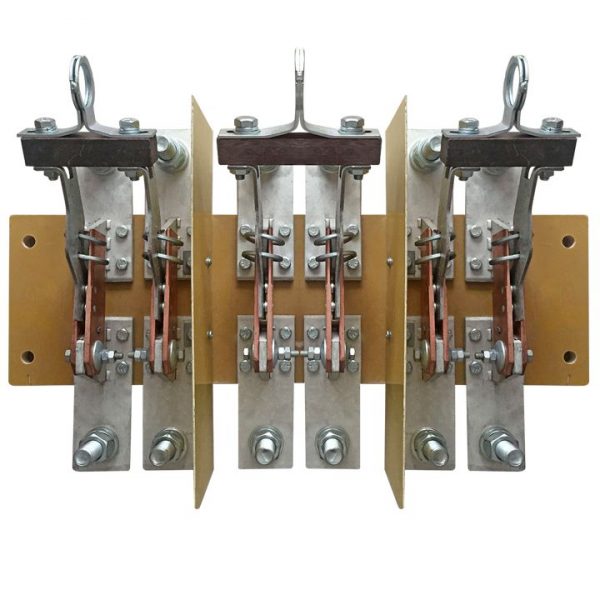

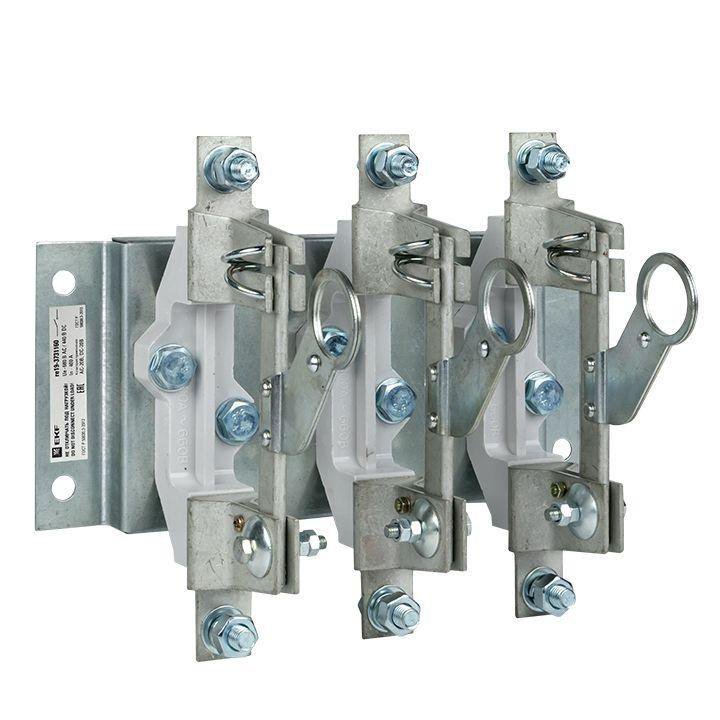

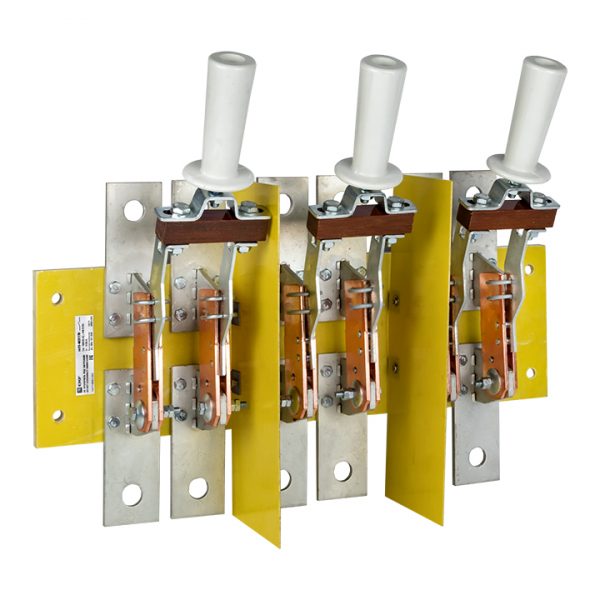

Разъединители РЕ-19 (рубильник РЕ)

   Разъединители серии РЕ19 предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 1000 В переменного тока частоты 50 и 60 Гц и номинальным напряжением до 1000 В постоянного тока в устройствах распределения электрической энергии.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип разъединителя

РЕ19-35

РЕ19-37

РЕ19-39

РЕ19-41

РЕ19-43

РЕ19-44

РЕ19-45

РЕ19-46

РЕ19-47

РЕ19-49

Номинальный рабочий ток, А

250

400

630

1000

1600

2000

2500

3150

4000

6300

Номинальное рабочее напряжение, В

~ 660  – 440

~ 1000  – 1000

Номинальный кратковременно выдерживаемый ток, кА

8

17

17

18

20

30

30

40

48

76

Номинальный условный ток короткого замыкания, кА

14

26

32

100

100

100

100

100

100

110

Механическая износостойкость, циклы ВО

10000

6300

4000

Категория применения

АС-20, DC-20



Условное обозначение разъединителей  РЕ (рубильник РЕ)

РЕ19-ХХ-ХХХХХ-ХХ ХХХХ

PE- разъединитель

19– -номер серии

ХХ- номинальный ток :

        35-250 А; 37-400 А; 39-630 А; 41-1000 А; 43-1600 А;

        44-2000 А; 45- 2500 А; 46-3150 А; 47-4000 А

Х -число полюсов и вид аппарата:

        1 – однополюсный на одно направление

        2 – двухполюсный на одно направление

        3 – трехполюсный на одно направление

        5 – однополюсный на два направления

        6 – двухполюсный на два направления

        7 – трехполюсный на два направления

Х-вид присоединения внешних проводников к контактным выводам:

        1 – переднее

        2 – заднее

Х-обозначение расположения плоскости подсоединения внешних

         зажимов:

        1 – параллельно плоскости монтажа

        2 – перпендикулярно плоскости монтажа

Х-вид ручного привода

        1 – центральная рукоятка

        2 – боковая рукоятка

        4 – передняя смещенная рукоятка

        5 – боковая смещенная рукоятка

        6 – рычаг для пополюсного оперирования штангой

        7 – рукоятка для пополюсного оперирования

        9 – рычаг для управления штангой

Х-наличие или отсутствие вспомогательных контактов

        0 – без вспомогательных контактов

        1 – со вспомогательными контактами

ХХ-степень защиты рукоятки со стороны привода по ГОСТ 14 255:

        00- IP00;

ХХХХ- климатическое исполнение и категория размещения

  • РЕ19-35-11110-00УХЛ3
  • РЕ19-37-11110-00УХЛ3
  • РЕ19-39-11110-00УХЛ3
  • РЕ19-41-11110-00УХЛ3
  • РЕ19-43-11110-00УХЛ3
  • РЕ19-44-11110-00УХЛ3
  • РЕ19-45-11110-00УХЛ3
  • РЕ19-46-11110-00УХЛ3
  • РЕ19-35-21110-00УХЛ3
  • РЕ19-37-21110-00УХЛ3
  • РЕ19-39-21110-00УХЛ3
  • РЕ19-41-21110-00УХЛ3
  • РЕ19-43-21110-00УХЛ3
  • РЕ19-35-31110-00УХЛ3
  • РЕ19-37-31110-00УХЛ3
  • РЕ19-39-31110-00УХЛ3
  • РЕ19-41-31110-00УХЛ3
  • РЕ19-43-31110-00УХЛ3

Разъединители РЕ 19 – Промтех-электро светодиодные светильники IEK, Navigator, автоматы IEK, EKF, ABB, КЭАЗ

  предназначены для проведения номинального тока и нечастых (до трех раз в час) неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц и номинальным напряжением до 1000 В постоянного тока в устройствах распределения электрической энергии.

Скачать каталог РЕ-19

Условия эксплуатации разъединителей РЕ19-43-31110.

   Высота над уровнем моря не более 1000 м, при использовании аппарата на высоте свыше 1000 м до 2000 м номинальный ток должен снижаться на 10 % при температуре окружающей среды 30°С и выше.
   Температура окружающего воздуха от минус 60°С до 40°С.
   Окружающая среда не должна содержать газы, водяные пары и пыль в концентрациях, снижающих параметры в недопустимых пределах.
   Рабочее положение аппаратов в пространстве – вертикальное, во включенном положении рукояткой вверх, с горизонтальным расположением вала разъемным соединением главных контактов вверх. Допускается отклонение от рабочего положения до 5°С в любую сторону.
   Номинальный режим эксплуатации – продолжительный.
   Группа условий эксплуатации в части воздействия механических факторов внешней среды М4 по ГОСТ 17516.

1-90.
   Степень защиты, обеспечиваемая оболочкой, со стороны привода – 1Р 00 по ГОСТ 14254-96.
   Аппараты соответствуют требованиям безопасности, установленным ГОСТ 12.2.007.0-75 и ГОСТ Р 50030.3-99 (МЭК 60947-3-99).
   Аппараты изготавливаются для внутригосударственных поставок, поставок в страны СНГ и соответствуют ГОСТ Р 50030.1-2000 (МЭК 60947-1-99), ГОСТ Р 50030.3-99 (МЭК 60947-3-99), ГОСТ 2327-89 (МЭК 408,1985), ТУ3424-014-05755766-2004.

 Конструкция разъединителей РЕ19-43-31110.

    Разъединители РЕ19-43-31110 состоят из изоляционного основания, неподвижных и подвижных контактов, ручного привода.
   Токоведущие элементы изготавливаются из высококачественной меди марки М1.
    Изоляционное основание служит базой для сборки основных сборочных единиц и для установки разъединителей на месте монтажа, выполнено в виде изоляторов или изоляционных панелей.

На изоляционное основание устанавливаются неподвижные контакты, которые вместе с подвижными контактами образуют полюс аппарата. Неподвижные контакты разъединителей заднего присоединения выполнены из стандартных шин, соединены с изоляционным основанием и выполняют, с одной стороны, функции вывода для присоединения внешних проводников, с другой – для присоединения подвижных контактов. Неподвижные контакты разъединителей переднего присоединения выполнены из стандартных шин и представляют собой Т-образные неразъемные конструкции. Подвижные контакты выполнены из двух медных пластин, которые в неразъемном контактном соединении закреплены на оси и пружинами обеспечивают постоянное контактное нажатие при повороте вокруг оси. В разъемном соединении подвижные контакты при включении разъединителя входят между контактирующими пластинами.
   Разъединители включаются и отключаются рукояткой, установленной на конце приводного вала (слева или справа) или непосредственно на траверсе (центральная рукоятка, центральная штанга, пополюсное оперирование рукояткой). Разъединители могут включаться и отключаться пополюсно изоляционной штангой.
   Подвижные контакты разъединителей с боковой и передней смещенной рукояткой фиксируются за счет расположения осей ведущих звеньев на одной линии. Передняя смещенная рукоятка устанавливается на лицевой панели распределительного устройства. Переключатели не имеют исполнения с боковой и передней смещенной рукояткой.
    Разъединители с боковой и передней смещенной рукояткой имеют по два блока контактов вспомогательной цепи, в каждом блоке по одному замыкающему и одному размыкающему контакту.
    Разъединители с пополюсным включением имеют по одному блоку контактов вспомогательной цепи на каждом полюсе. Разъединители с центральным включением имеют по одному блоку контактов вспомогательной цепи. Разъединители на два направления имеют контакты вспомогательной цепи в конечных положениях (включенное и отключенное положения).



Расшифровка:



Разъединитель РЕ19-XX-XXXXXX
PE- обозначение типа аппарата
19- -номер серийной разработки
ХХ- условное обозначение номинального тока:
        35-250A: 37-400A: 39-630A: 41-1000A: 43-1600A:
        44-2000A: 45- 2500A: 46-3150A: 47-4000A:
Х –количество полюсов и тип разъединителя:
        1 – однополюсное исполнение, с переключением на одно направление:
        2 – двухполюсное исполнение, с переключением на одно направление:
        3 – трехполюсное исполнение, с переключением на одно направление:
        5 – однополюсное исполнение с переключением на два направления:
        6 – двухполюсное исполнение с переключением на два направления:
        7 – трехполюсное исполнение с переключением два направления:
Х-способ присоединения проводников к контактам разъединителя.
        1 – переднее присоединение
        2 – заднее присоединение
Х-Способ подключения проводников относительно плоскости монтажа:
        1 – подключение проводников параллельно плоскости монтажа:
        2 – подключение проводников перпендикулярно плоскости монтажаЖ
Х-Тип управляющего провода.
        1 – рукоятка управления расположена по центру.
        2 – рукоятка управления расположена сбоку
        4 – рукоятка управления передняя, смещенная.
        5 – рукоятка управления сбоку на штанге.
        6 – рукоятки для пополюсного управления коммутацией.
        7 – рукоятка для пополюсного оперирования
        9 – рычаг для управления штангой
Х- обозначение дополнительных контактов
        0 – без доп. Контактов :
        1 – с дополнительными контактами:





/
