принцип работы, виды, правила монтажа, цены, производители
Современные магазины предлагают купить редукторы давления воды любого вида и назначения. Существует несколько классификаций видов РДВ.
Регуляторы, отличающиеся внутренним устройством и принципом работы:
- поршневые — механические приборы, востребованные благодаря низкой цене и простоте в использовании;
- мембранные — более мощные и дорогие приборы, работающие от пружин и диафрагмы.
Виды регуляторов по способу управления:
- электронные — оборудованы электродатчиком, который сканирует давление для активации помпы;
- автоматические — оснащены блоком с пружинами и гайками, восприимчивыми к перепадам напора.

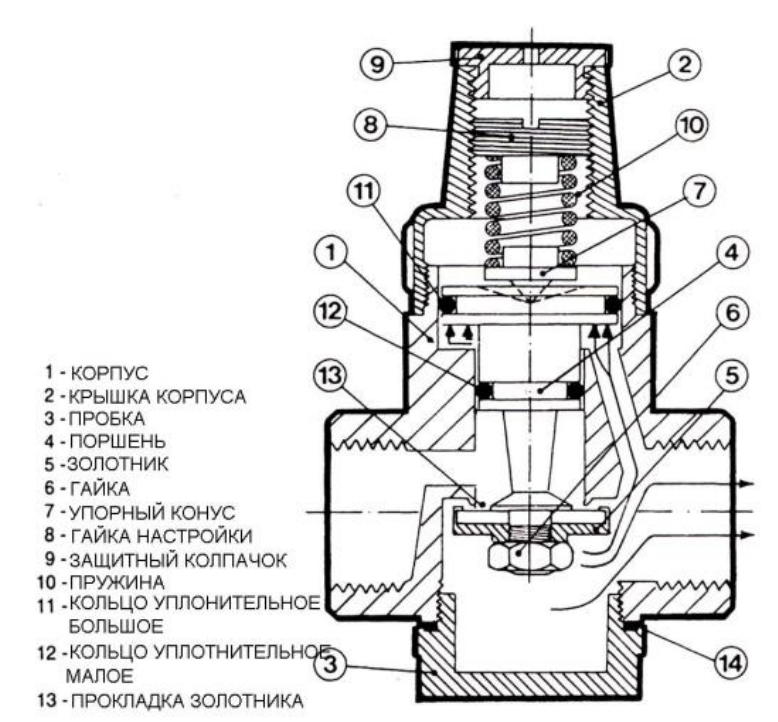

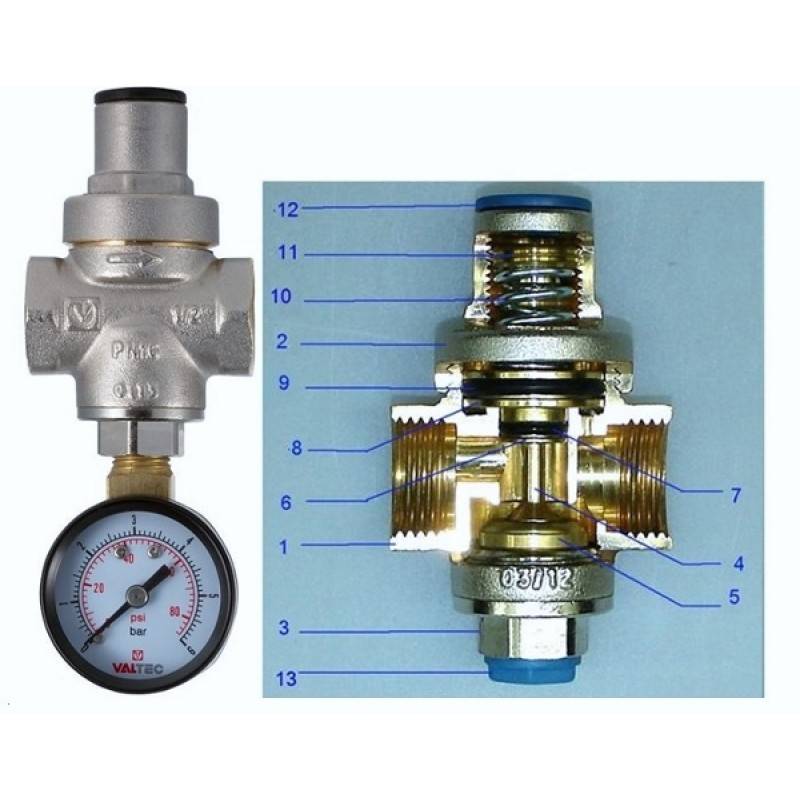

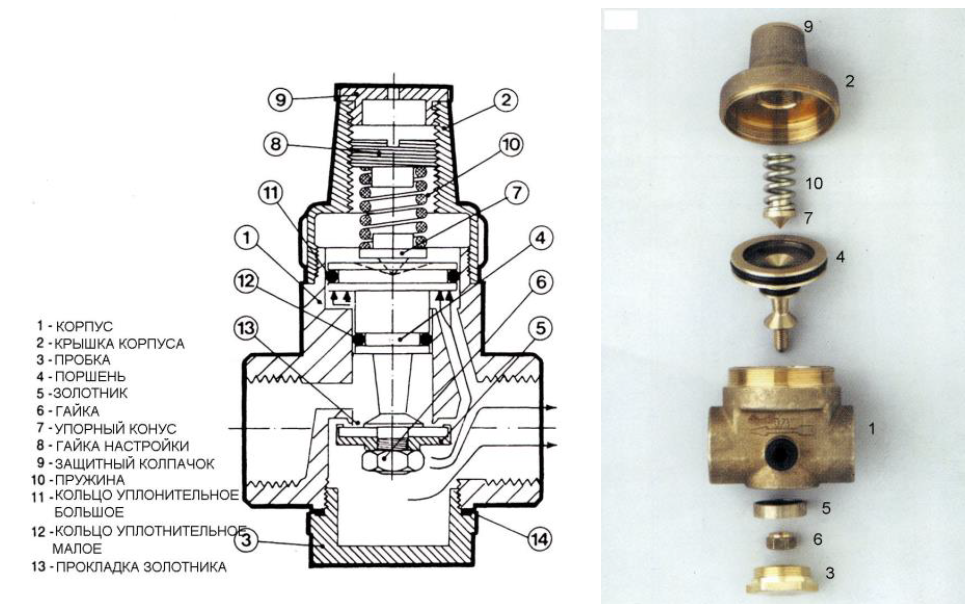

Поршневой редуктор работает от пружин, поршня и вентиля, которые в зависимости от напора контролируют работу золотника. Плюсами такой конструкции являются доступная стоимость, легкость установки и простой надежный механизм. Из минусов стоит отметить высокую чувствительность к загрязнениям и трение деталей.

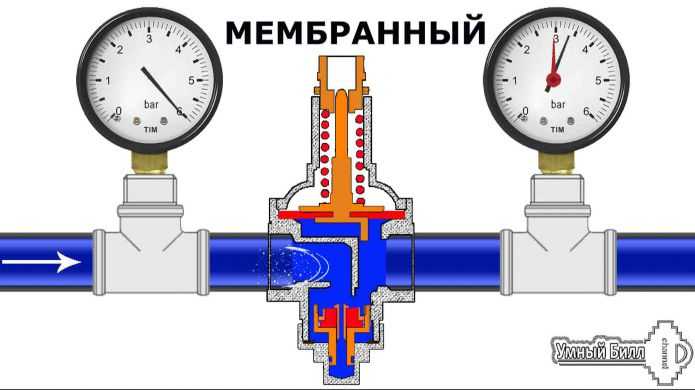

Мембранный редуктор характеризуется повышенной пропускной способностью, отличной производительностью и длительным сроком эксплуатации без поломок. Прибор работает от подпружиненной диафрагмы, которая расположена в специальном герметичном отсеке. Такие устройства имеют высокую цену, но она оправдывается мощными техническими характеристиками.
Также существуют проточные регуляторы, которые используются редко, но обладают хорошими свойствами. В них отсутствует подвижный механизм — внутренняя конструкция представляет собой многочисленные протоки и отсеки. Вода, поступая в такой лабиринт, замедляет скорость движения, что снижает ее давление и защищает сантехнику от гидроудара.
Технические характеристики популярных моделей РДВ
| Вид регулятора | Диаметр подключения (дюйм) | Пределы регулировки давления (Бар) | Пропускная способность (м³/час) | Номинальный расход воды (м³/) |
| С фильтром и манометром | 1/2 | 2-5 | 1,40 | 0,95-1,27 |
| С фильтром и манометром | 1/4 | 2-5 | 2,44 | 1,70-2,27 |
| Ограничитель расхода | 1/2 | 2-4 | 1,98 | 0,95-1,27 |
| Мембранный | 1/2 | 0,5-7 | 1,85 | 0,95-1,27 |
| Мембранный | 3/4 | 0,5-7 | 2,60 | 1,70-2,27 |
| Поршневой | 1/2 | 1-4,5 | 1,60 | 0,95-1,27 |
| Поршневой | 3/4 | 1-4,5 | 2,61 | 1,70-2,27 |
| Поршневой | 1 | 1-4,5 | 3,34 | 2,65-3,53 |
| Поршневой | 1 ¼ | 1-4,5 | 4,89 | 4,34-5,79 |
| Поршневой | 1 ½ | 1-4,5 | 7,85 | 6,78-9,00 |
| Поршневой | 2 | 1-4,5 | 10,8 | 10,6-14,1 |
| Поршневой с манометром | 1/2 | 0,5-5,5 | 1,6 | 0,95-1,27 |
Как работает Регулятор Давления воды: получение Идеального Давления
Принцип работы регулятора давления воды состоит в стабилизации потока в системе водоснабжения.
Если у вас высокое давление воды в том месте, где вода поступает в вашу собственность, ваш сантехник, возможно, порекомендовал вам регулятор давления. Если вам интересно, как работает регулятор давления и нужен ли он вашей собственности, этот пост для вас. Вы узнаете, как это простое устройство может защитить вашу сантехнику и почему наши специалисты по сантехнике установили его во многих домах и многоквартирных домах Санкт-Петербург.
Что такое регулятор давления?
Регуляторы давления контролируют подачу воды в вашу собственность
Регулятор давления, также называемый редукционным клапаном или PRV, представляет собой устройство, предназначенное для снижения давления воды, поступающей из вашего основного водопровода.
Высокое давление, когда вода попадает в вашу собственность, может нанести ущерб вашей водопроводной системе. Это может привести к более быстрому износу труб и даже к разрыву соединений и стыков, что приведет к повреждению водой.
Возможно, вы уже видели последствия высокого давления воды в душевых кранах , которые требуют частого ремонта и вызывают постоянно капающий кран. Если ваши приборы, которым требуется вода, устарели, они могут не иметь встроенных регуляторов давления, как в более современных версиях. Они также могут быть подвержены разрушению из-за высокого давления.
Нужен ли вашему объекту регулятор давления?
Измерьте текущее давление воды, чтобы определить необходимость
В Санкт-Петербурге максимальное давление воды, поступающей в здание, обычно составляет чуть менее 4.2 килограмма на квадратный сантиметр, хотя оно варьируется от района к району и в некоторых местах может быть выше.
Отдельно во многих домах выше 6 этажей вода может попасть в вашу квартиру из бака на крыше. Если вы находитесь на нижнем этаже в этом типе применения, давление воды под действием силы тяжести может превышать рекомендуемое давление.
Большинство бытовых водопроводных систем лучше всего работают при давлении около 3.
5 килограмма на квадратный сантиметр, поэтому многие из них уязвимы для высокого давления в городе без регуляторов давления.
Вы можете решить, нужен ли вашему объекту редукционный клапан давления, несколькими способами. Вы или лицензированный сантехник можете точно измерить давление воды. Это достигается с помощью манометра, подключенного к местному соединению.
Иногда вы можете увидеть, что давление слишком высокое, просто открыв краны. Если вы едва открываете кран душа, а вода с ревом льется из крана, возможно, давление слишком высокое. Точно так же вы могли столкнуться с некоторыми из упомянутых выше неисправностей сантехники в связи с наблюдением за тем, как вода течет с высокой скоростью из ваших кранов.
Как работает регулятор давления
Простой дизайн может спасти вашу сантехнику
Регулятор давления воды обычно располагается между основным запорным клапаном воды и трубой, подающей воду в дом. Существует несколько вариантов базовой конструкции, но наиболее распространенный имеет винт наверху, который соединяется с подпружиненной диафрагмой внутри регулятора.
Диафрагма автоматически открывается или закрывается в соответствии с давлением, поступающим от водопровода со стороны улицы.
Если, например, в вашу собственность поступает вода под высоким давлением, диафрагма сужается, чтобы уменьшить давление. Если давление падает, что может произойти с открытым гидрантом в этом районе, диафрагма расширяется, чтобы пропустить больше воды для удовлетворения потребностей в минимальном давлении. Этот механизм идеально подходит для таких мест, как Санкт-Петербург, где давление обычно высокое, но может внезапно снизиться из-за не зависящих от вас обстоятельств. Вы получаете лучшее из обоих миров с редукционным клапаном — ваши трубы защищены, но вы не обязаны низкому давлению при изменении давления в городе.
Кто должен устанавливать регулятор давления?
Оставьте эту работу профессионалам
Установка нового регулятора давления — это работа, которую обычно лучше доверить опытному сантехнику, так как нам может понадобиться починить вашу водопроводную линию или переместить главный водяной клапан.
Когда наши техники в Санитарно-сантехническом отделе устанавливают регулирующий клапан давления, мы гарантируем, что он сделан правильно, и проверяем настройку, чтобы вы знали, что она правильная в различных условиях. Если это не идеально, мы внесем необходимые коррективы для лучшего контроля давления. Мы также следим за качеством регулятора, чтобы вы могли использовать его максимально долго.
Поделиться
Как работает редукционный клапан?
март 2020 г.При правильной установке редукционный клапан с пилотным управлением Bermad серии 720 обеспечивает оптимальную работу вашего трубопровода. В этой статье будет рассказано о работе редукционного клапана и ключевых компонентах, обеспечивающих максимальную эффективность.
Функция редукционного клапана.
Разработанный для работы даже в самых сложных условиях, редукционный клапан представляет собой регулирующий клапан с гидравлическим приводом и мембранным приводом, который снижает более высокое давление на входе до более низкого постоянного давления на выходе — независимо от колебаний нагрузки или меняющейся силы на входе. По существу, клапан поддерживает устойчивое состояние давления ниже по потоку, независимо от расхода.
Посмотрите, как работает функция:
Основные компоненты редукционного клапана:
Редукционный клапан включает в себя множество элементов, обеспечивающих оптимальное функционирование.
Корпус клапана.Корпус клапана предназначен для стабилизации обратного потока при регулировании давления.
Внешний вид корпуса клапана.
Корпус клапана оснащен внутренней дроссельной заглушкой с V-образным отверстием, которая обеспечивает точную и стабильную реакцию на регулирование расхода и давления при одновременном снижении шума и вибрации.
Дроссельная заглушка с V-образным отверстием также позволяет клапану работать близко к нулю без рывков.
Следующая анимация дает визуальный обзор того, как заглушка порта V работает с корпусом клапана:
Пилотный регулятор.Пилотный регулятор отвечает за определение расхода воды между камерой управления.
Двухходовой сбалансированный пилотный регулятор Bermad, часто называемый мозгом клапана, определяет поток воды в камеру управления и из нее. Он совпадает с игольчатым клапаном, помогая регулировать поток и поддерживать постоянное давление. Посетите нашу страницу продукта, чтобы узнать больше о пилотных регуляторах.
Большой контрольный фильтр.Корпус большого контрольного фильтра.
Для работы клапана с минимальным обслуживанием и безотказной работой очень важно фильтровать воду, поступающую в пилотный регулятор.
Фильтр большего размера повышает надежность системы регулирующих клапанов и время между техническим обслуживанием, сводя к минимуму количество сбоев в работе и техническое обслуживание. Чтобы узнать больше о больших контрольных фильтрах, перейдите на страницу нашей продукции.
На следующей анимации вы увидите, как все ключевые компоненты — корпус, пилот и фильтр — работают вместе для выполнения функции снижения давления.
Смотрите полную информацию об установке, вводе в эксплуатацию и эксплуатации редукционного клапана Bermad 720 здесь:
Нужна дополнительная поддержка? Мы здесь, чтобы помочь.
Компания Bermad стремится предоставить вам необходимую информацию о продуктах, технологиях и операционных системах.
Если у вас есть какие-либо дополнительные вопросы, требуется дополнительная информация или вы хотите обсудить какие-либо технические аспекты редукционного клапана, вы можете:
- связаться с местным техническим инженером Bermad
- просмотреть все текущие данные по модели Bermad 720
- посетите наш канал на YouTube.
Если вы хотите получить практический опыт работы с редукционным клапаном, вы можете посетить ближайший учебный центр Bermad для личной демонстрации.
