для чего нужен, как работает и как его отрегулировать

Система водоснабжения состоит не только из труб, выполняющих транспортировку воды к точкам подачи. Она включает в себя устройства и механизмы, позволяющие стабилизировать работу трубопровода.

Одним из таких элементов является редуктор давления воды в системе водоснабжения – прибор решает проблемы, связанные с изменениями напора жидкости. По-другому его называют редукционным клапаном.

Разберемся, в каких случаях необходимо применять редуктор, как работает устройство, и каковы особенности конструкции разных модификаций. Кроме того, опишем технологию монтажа и приведем пример регулировки редукционного клапана.

Содержание статьи:

Что такое редуктор давления?

РДВ (редуктор давления воды) устанавливают не на все системы. Например, в типовых городских квартирах, где водоподача осуществляется в централизованном порядке, его не найти. Но это не значит, что давление не регулируется, просто устройство установлено на участке трубопровода до .

Автономное водоснабжение, как и централизованное, также нуждается в регулировке давления. Она необходима и на промышленных предприятиях, фермах, общественных заведениях – везде, где функционирует система водоподачи. Рассмотрим более подробно, какую роль играет редукционный клапан и так ли он необходим.

Дополнительная установка РДВ во внутриквартирной разводке обеспечивает стабильность температуры воды вне зависимости от действий соседей по включению/выключению кранов

Назначение и принцип работы

Простой по своей конструкции механизм, тем не менее, выполняет очень важные функции. Он защищает не только саму систему водоснабжения от перепадов давления, но и оборудование, подключенное к ней и чутко реагирующее на изменение напора воды.

Несколько причин, заставляющих установить РДВ:

Галерея изображений

Фото из

Защита насосов и насосных станций

Безопасный монтаж водонагревательного оборудования

Регулировка подачи и расхода воды

Устранение шума в трубах

Только при стабильном  нагревательное оборудование отрабатывает свой срок службы и не требует частого ремонта. Замечено, что если в обвязке бойлера присутствует редуктор, стабилизирующий напор воды, оборудование работает дольше, а его запчасти не так быстро изнашиваются.

В городских многоэтажках редукционные клапаны устанавливают в узлах, соединяющих общедомовые системы с центральной магистралью, а также на стояках ХВС и ГВС

Основная функция водяного редуктора давления – регулировка напора воды в трубопроводе, защита от гидроударов и других неприятностей, связанных с резким увеличением или скачками давления. Чаще всего редуктор устанавливают между клапаном подачи воды в автономную или внутреннюю систему и точкой потребления.

Работа редукционного клапана заключается в автоматической регулировке, то есть для полноценного функционирования не нужно подключать дополнительную аппаратуру или механизмы. В случае повышения водяного давления устройство самостоятельно уменьшает показатели, благодаря чему подача воды в котлы, бойлеры и краны нормализуется.

Описание процесса работы:

• или централизованной системы перемещается с определенным стабильным давлением;
• по техническим или другим причинам происходит скачок давления, появляется риск выхода из строя подключенного к системе водоснабжения оборудования;
• вода под увеличенным напором попадает в редуктор, воздействует на пружину или мембрану;
• сечение клапана автоматически уменьшается, вслед за этим снижается давление;
• к точкам водоразбора жидкость попадает под давлением, не превышающим установленные нормы.

Возникающий в системе водного обеспечения скачок давления называют .

Он может случиться и в многоэтажном доме, и в коттедже, а результатом внезапного повышения нормативных параметров является вышедшее из строя дорогостоящее оборудование или элементы трубопровода.

Редуктор в системе отопления или водоснабжения – это дополнительная страховка от аварии, протечки, затопления с неприятными последствиями для владельцев жилья, а иногда и «нижних» соседей

Таким образом, РДВ – это основной инструмент для предотвращения нежелательных последствий от гидроударов, который можно самостоятельно установить в домашней системе водообеспечения.

С нормативной базой можно ознакомиться в документации – ГОСТР 55023, ГОСТ 12678, методической литературе НИИ Сантехники.

Виды и особенности конструкции

Бытовые регуляторы следует отличать от промышленных и коммерческих, и не только по размеру. У домашних производительность гораздо ниже – в среднем 3 м³/ч, тогда как у промышленных клапан-редукторов для понижения давления воды она достигает 15 м³/ч и выше.

Бытовые приборы обычно присоединяют к системе водоподачи муфтовым способом, а более производительные устанавливают на магистральных линиях при помощи фланцев.

Практически все редукторы производятся из металлов, чаще – из латуни или латунных сплавов. Корпус выполнен в виде крестовины, боковые патрубки предназначены для резьбового подключения к трубопроводу, верхний и нижний – для дополнительных приборов, например, манометра.

Существует два вида редукторов, отличающихся по конструкции:

• поршневые;
• мембранные.

Они названы по главному действующему элементу, расположенному внутри корпуса.

Поршневые редукторы. Рабочей деталью первой категории является поршень или поршневый узел, который под воздействием пружины закрывает створ.

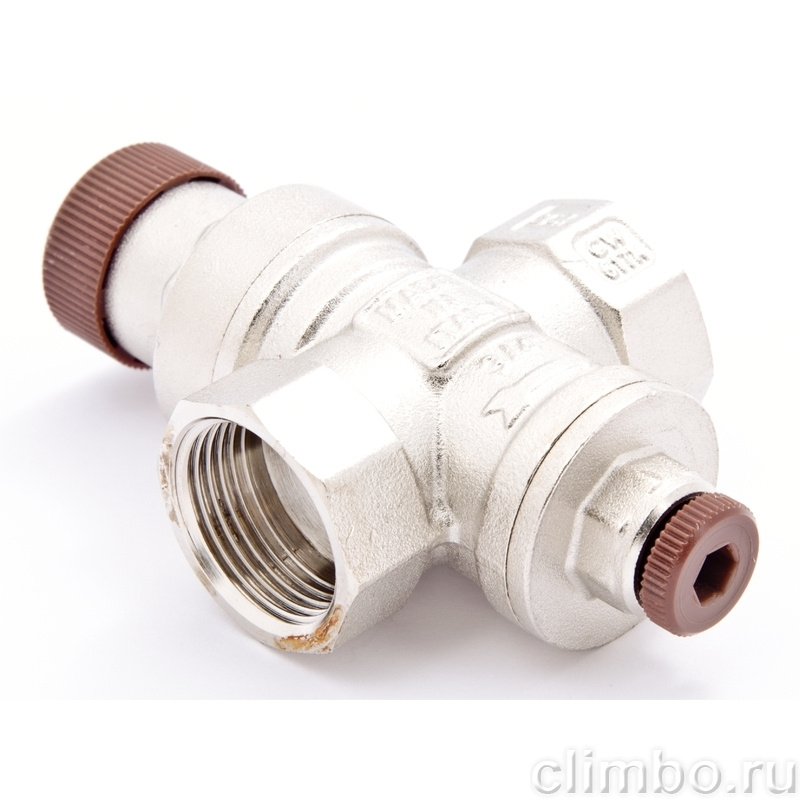

Образец редуктора с поршневым механизмом. Обычно приборы такого типа рассчитаны на температуру до +80˚С, но точные параметры указаны в паспорте изделия (+)

Когда вода начинает поступать под увеличенным напором, пружина давит на поршень, он уменьшает проходное сечение. Таким образом, жидкость во входной камере находится под большим давлением, чем в выходной. Следовательно, напор в разводке, находящейся после редуктора, сохранятся в норме.

Поршневые регуляторы давления используют для систем водоснабжения и отопления, если температура горячей воды и теплоносителя не превышает установленной производителем верхней границы.

Мембранные редукторы считаются более мощными, прочными, износостойкими, менее чувствительными к плохому качеству жидкости в трубах. Однако и стоимость их выше, чем поршневых аналогов.

Образец редуктора с мембранным механизмом. Долгий срок службы объясняется особенностями конструкции – внутри корпуса нет деталей, трущихся друг о друга (+)

Принцип работы мембранного редуктора похож на выше описанный. Вода поступает под высоким давлением во входную камеру, давит на шток. Под напряжением, созданным пружиной и штоком, образуется щель, через которую вода попадает на выход уже с меньшим давлением.

Мембранные модели, отличающиеся большей пропускной способностью и прочностью, способны снижать давление с 25 бар и более до 6-7 бар и даже ниже.

Если давление на входе в пределах нормы, жидкость свободно перемещается через редуктор, не меняя своих параметров.

Правила монтажа и регулировки

Если присутствуют навыки работы с трубами, то установкой РДВ можно заняться самостоятельно. Новичкам экспериментировать не стоит, лучше для ответственно работы пригласить сантехника.

Монтаж производится в следующем порядке:

1. Приобретаем пару изделий – для холодной и горячей воды, лучше мембранного типа. Также готовим инструменты и расходный материал для герметизации – фум-ленту или паклю, смазку. Потребуются ключи и инструмент для нарезки резьбы.
2. Отключаем воду в стояках, заранее оповестив соседей.
3. Устанавливаем на трубу входной вентиль после счетчика перед запорным краном. Используем резьбовой способ.
4. Сначала фиксируем фильтр грубой очистки, затем редуктор.
5. Герметизируем места соединения.
6. При необходимости устанавливаем манометр. Располагаем его так, чтобы циферблат был хорошо виден.
7. Подключаем регулятор к , герметизируем.

После установки подключаем воду, отворачиваем шаровые краны и тестируем оборудование.

Один из вариантов монтажа регулятора давления в квартирную систему водоснабжения. Расположение РДВ между шаровым краном и счетчиком считается технически обоснованным и наиболее удачным

Последовательность установки регулятора в доме такая же, как при квартирном монтаже.

Большая часть регуляторов давления производится и продается с заводскими настойками. Нормой давления считается значение 3 бара. Если требуется уменьшить или увеличить заданные параметры, регулировку можно произвести самостоятельно.

Редукторы давления имеют разную конструкцию, поэтому регулировка производится тоже по-разному, согласно инструкции. Но обычно требуется какой-то один простой инструмент – или отвертка, или ключ

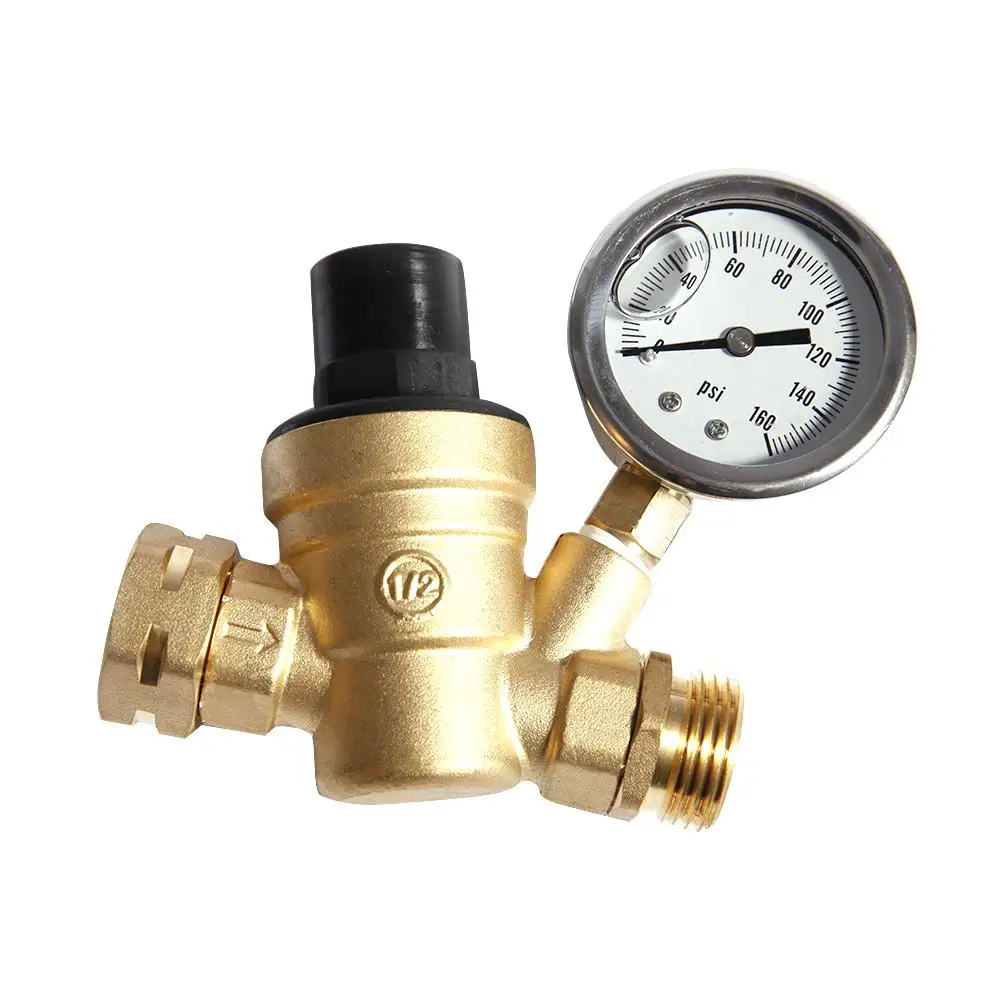

Пример регулировки своими руками. Первоначально на редукторе с манометром установлено давление 6 бар, необходимо изменить на 3 бара.

Галерея изображений

Фото из

Шаг 1 – сброс давления

Шаг 2 – ослабление винта

Шаг 3 – установка нужного давления

Шаг 4 – затягивание винта

В результате давление на входе и выходе должно стать разным. На входе, как и первоначально – 4,5 бара, на выходе после регулировки – 3 бара.

Этот способ простой, выполняется прямо на месте. Снимать устройство с трубы не обязательно. Регулировка на столе производится, когда вместо старого устройства устанавливается новое или когда редуктор монтируется впервые.

Устройство без манометра обслуживать сложнее, так как невозможно контролировать показатели. Обычно подкручивают наугад, ориентируясь по результату. Но мы все же рекомендуем воспользоваться временно манометром, вставив его вместо заглушки.

Выводы и полезное видео по теме

Профессиональный взгляд на редукторы давления:

Полезная теория:

Подсказки по регулировке могут содержаться и в инструкции по эксплуатации устройства. Если ее нет (что возможно при заказе редуктора в Китае), догадаться о способе изменения параметров можно, внимательно изучив конструкцию прибора.

В случае затруднений рекомендуем обращаться к профессиональным сантехникам, которые точно знают, как можно быстро и правильно отрегулировать напор воды в квартире. С ними же можно посоветоваться по выбору подходящего регулятора.

Поделитесь с читателями вашим опытом использования редуктора давления для системы водоснабжения. Расскажите, на чем основывался выбор устройства, и довольны ли вы приобретением. Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

Регуляторы давления воды после себя

Редуктор давления/стабилизатор Серии VRCD 1/2” – 1″- 1 1/2″- 2″ NP 40-64

Выгоды:

• Высокая чувствительность клапана.
• Высокая надежность и отсутствие колебаний, которые обычно присущи мембранным редукторам.
• Возможность поддержания предварительно установленного уровня давления даже при низком уровне расхода.

В целях дополнения ассортимента редукторов давления, компания CSA увеличила спектр предложения, представив серию клапанов из нержавеющей стали с резьбовым типом соединения. Предназначенный для пользователей, ищущих отменно надежный в эксплуатации продукт, данный редукционный пружинный стабилизирующий клапан был создан для работы в условиях высокого давления или низкого уровня расхода.

Конструкция  редукционного клапана

Данный редуктор пружинного типа с внутренним подвижным блоком, идеально центрированным в процессе движения, работает по принципу поршня и снабжен компенсационной камерой. Специфическое устройство клапана обеспечивает отличную балансировку входных давлений, действующих на поршень и на обтюратор, так как эти детали имеют одну и ту же площадь поверхности. Результат – выравнивание давлений, действующих в противоположных направлениях.
Функциональные преимущества

• высокая чувствительность вследствие того, что пружина противодействует лишь выходному давлению;
• высокая надежность и отсутствие колебаний, которые обычно присущи мембранным редукторам;
• возможность поддержания предварительно установленного уровня давления даже при низком уровне расхода.



Рабочие характеристики

Допустимые значения расхода:	½”	½ л/сек
	1”	1 л/сек
	1½”	2 л/сек
	2″	3 л/сек
Двойной корпус	NP 40- NP 64
Коэффициент редукции без эффекта кавитации	от 1 до 5
Диапазон возможных выходных давлений	½”	от 1,5 до 10 бар	2 до 20 бар
	1”
	1½”	от 1,5 до 7 бар	от 2 до 15 бар
	2″	от 1,5 до 6 бар	от 5 до 12 бар

• Легко доступен сверху для проведения обслуживающих работ без необходимости демонтажа из системы.
• Снабжен двумя вентилями для замера входного и выходного давлений;
• Продукт протестирован и сертифицирован на 1.5 NP;  значение давления на выходе может быть предварительно установлено по запросу.

Установка

• Регулятор давления может быть установлен в горизонтальном и вертикальном положении;
• Настоятельно рекомендуется установка дроссельных задвижек по обеим сторонам клапана для облегчения проведения обслуживающих работ;
• Для защиты внутренних уплотнительных поверхностей необходимо установить фильтр на входящем потоке;
• Участок трубопровода, сообщающийся с редуктором, важно очистить от мусора до установки самого клапана в целях защиты внутренних компонентов редуктора от повреждений камешками или другими абразивными частицами;
• На выходящем от редуктора потоке обязательно должен быть установлен аварийный клапан.

Техническое обслуживание

Данный продукт представляет собой отменно надежное техническое решение и не требует специфического обслуживания после установки в систему. Рекомендуется проводить проверку, по крайней мере, дважды в год, чтобы удостовериться, что клапан функционирует нормально и что настройки не сбились. Как было написано ранее, при необходимости проведения ремонта редуктор можно легко извлечь сверху.

Конструктивные особенности регулятора

Корпус	нержавеющая сталь AISI 303
Крышка	алюминий S11
Пружина	5Cr-Si66
Поршень	нержавеющая сталь
Уплотнительная втулка	нержавеющая сталь
Фиксатор диска	нержавеющая сталь
Вентиль	нержавеющая сталь
Болты и гайки	сталь A2
Уплотнения	NBR/Полиуретан

Вентили установлены на входящем и выходящем потоке.

Регулятор давления воды Farg Ду25/501

Устройство и установка редуктора давления Farg 1 дюйм:
Редуктор устанавливают для защиты сантехнических приборов на производстве и в быту (бойлеров, котлов, фильтров, водопроводных труб, кранов и др.), чтобы уменьшить и стабилизировать давление воды на входе в водопроводную сеть. Как правило, давление приходящей из внешних источников воды слишком высоко и неустойчиво, возможны скачки давления. Одной из наиболее важных характеристик редукционного клапана давления является то, что он способен обеспечить стабильное давление на выходе, несмотря на колебания на входе. Диаметр редуктора давления с условным проходом Ду25 выбирается исходя из ожидаемого расхода воды, а не из диаметра имеющегося трубопровода. Все детали выполнены из высококачественных не токсичных материалов, что позволяет применять их с питьевой водой. Редуктор имеет компенсационную камеру, которая выполняет предохранительную функцию при гидроударах и рывках давления воды. Предпочтительна установка редуктора на горизонтальном трубопроводе, но допускается и монтаж на вертикальном трубопроводе. Запрещено устанавливать редуктор горизонтально, регулировочным узлом вниз (

только вверх). При монтаже убедитесь, что стрелка на корпусе совпадает с  направлением потока воды. Для регулировки выходного давления, надо ослабить контргайку на регулировочном узле и для увеличения давления повернуть толкатель по часовой стрелке, а при уменьшении против часовой, после регулировки толкатель фиксируют контргайкой. На редукторе предусмотрены два отверстия (для удобства монтажа) под манометр с резьбой 1/4 дюйма с закрученными заглушками (манометр в комплект поставки не входит). При нормальных условиях работы редуктор давления не требует никакого специального обслуживания. Для продолжительной эксплуатации перед редуктором любого производителя следует установить фильтр и  время от времени чистить его.

Особенности установки:

• В случае установки в непосредственной близости от котла, перегрев воды приводит к повышению давления после редуктора.
  В этом случае редуктор находится в закрытом положении. Необходимостью является установка расширительного бака между редуктором и водонагревателем для поглощения нарастающего давления, что утверждено в соответствии европейскому стандарту EN12828, касающегося проектирования систем водяного отопления.
• В средне- и многоэтажных зданиях рекомендовано устанавливать редукторы давления на каждом этаже, а не только в основании здания. Следует отметить, что жидкость теряет около 1 бар каждые 10 метров высоты (приблизительно 3 этажа).
• Загрязнители небольших размеров, опускаясь на седло, могут влиять на отлаженную работу редуктора. Поэтому перед ним всегда желательно устанавливать фильтр очистки воды, не забывая при этом о плановом техническом обслуживании.


При прекращении прохода воды через редуктор (при закрытии кранов), он автоматически удерживает установленное давление на нем.

Редукционный клапан для воды Yoshitake GD-24, 80 (°С)

Цена: уточняйте

Быстрый заказ введите номер телефона

Наличие уточняйте

Производитель: Yoshitake (Япония)

Материал: литая бронза, бронза, уретановый каучук, нержавеющая сталь

Тип действия: прямого действия

Описание

1. Прямого действия, подвесного типа, без скользящих деталей. Высокая износостойкость, отсутствует ухудшение производительности, вызванное износом скользящих элементов.
2. Детали проточной части изготовлены из устойчивого к коррозии материала, что исключает наличие ржавой воды.
3. Высокая износоустойчивость и прочность седла клапана изготовленного из нержавеющей стали.
4. Закрытая конструкция удерживает жидкость внутри даже в том случае, если мембрана повреждена или сломана.
5. Возможна установка на горизонтальном или вертикальном трубопроводе.

Технические характеристики

Модель		GD-24
Применение		Холодная и горячая вода, промывочная вода
Давление на входе		0,2-1,6 МПа
Пониженное давление		0,05-0,55 МПа
Мин. дифференц. давление		0,05 МПа
Максимальный коэффициент понижения давления		10:1
Температура эксплуатации		5-80 °C *
Материал	Корпус	Литая бронза
	Клапан	Бронза
	Затвор клапана	Уретановый каучук
	Седло клапана	Нержавеющая сталь
	Мембрана	NBR
	Крышка	Бронза
	Разъем	Нержавеющая сталь
Соединение		Резьба Rc по JIS

*Постоянное использование клапана при температуре 70°C или выше не рекомендуется.

Если требуется большая пропускная способность, клапаны могут быть установлены параллельно.

40А х 2 клапана = 65А

50А х 2 клапана = 80А

50А х 3 клапана = 100А

Габаритные размеры (мм) и вес (кг)

Номинальный размер	d	L	Н	Н1	Вес
15А	Rc 1/2	80	193	42	1. 8
20А	Rc 3/4	90	210	45	2.4
25А	Rc 1	100	230	50	3.3
32А	Rc 1-1/4	120	265	60	4.7
40А	Rc 1-1/2	150	315	62	8.2
50А	Rc 2	185	365	73	14.3

График подбора оборудования

График характеристик расхода

График характеристик давления

Диаграмма подбора номинального размера (для воды)

MenuTepla.ru – Редукционный клапан Honeywell D06F

D06 F – 1/2″ A – редукционный клапан понижения давления, используется для защиты оборудования от повреждений, вызванных избыточным давлением в системе водоснабжения.

Клапан с понижением давления с пружиной действует по принципу уравнивания усилий, когда усилие диафрагмы направлено против усилия регулировочной пружины. Если выпускное давление, а вместе с ним и нажим диафрагмы, уменьшается в результате забора воды, то большее давление пружины вызывает открывание клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются.

Впускное давление не влияет на момент открывания или закрывания клапана. Поэтому флуктуации впускного давления не сказываются на выходном давлении, обеспечивая таким образом уравнивание впускного давления.

Технические характеристики

Максимальная производительность	2.9 м3/час
Давление на входе	до 25 бар
Давление на выходе	1.5-6 бар
Температура	40 °С
Присоединение	3/4″
Размер (высота)	H=89, h=58 мм
Размер (ширина)	L=140, l=80 мм
Диаметр	D=54 мм
Вес	1.0 кг

Корпус понижающего клапана с резьбовыми соединениями выполнен из латуни, также как и чаша фильтра, которая специально предназначена для горячей воды.
Вкладыш клапана изготовлен из высококачественного синтетического материала.
Основой для сетчатого фильтра является нержавеющая сталь.

Конструкция
Клапан серии D06 F состоит из корпуса, имеющего внешнюю резьбу, чаши фильтра, вкладыша клапана, фильтра с сеткой (160 мкм), а также присоединительных штуцеров (с наружной резьбой), регулировочной пружины и пружинного стакана (с регулировочной ручкой и установочной шкалой). Манометр в комплект не входит.
Благодаря компактности и небольшому весу прибор легко размещается даже в ограниченном пространстве.

Принцип действия

В основе работы редукционного клапана лежит принцип уравнивания усилий.
В результате забора воды уменьшаются впускное давление и нажим диафрагмы, что ведет к увеличению давления пружины, вследствие чего происходит открытие клапана. Выпускное давление, в свою очередь, начинает возрастать до тех пор, пока не уравняются усилия диафрагмы и пружины.
При этом на давление, которое установлено на выходе, не влияют перепады входного давления.

Отличительные особенности

• регулировочная шкала указывает уровень установленного давления
• регулировочная ручка устанавливает давление на выходе клапана
• возможность тех. обслуживания без демонтажа из водопроводной системы
• нет контакта регулировочной пружины с питьевой водой
• надежность в эксплуатации
• соответствие стандартам, наличие сертификации

Монтаж
Чтобы обеспечить наиболее удобное положение для очистки, клапан понижения давления устанавливается чашей фильтра вниз на горизонтальном участке трубопровода.

Применение
D06 F – 1/2″ B используется в промышленных, коммерческих и бытовых установках для защиты оборудования от повреждений, вызванных воздействием высокого давления в водопроводной сети. К тому же, редукционный клапан уменьшает расход воды, постоянно поддерживая установленный уровень давления на выходе, даже при перепадах входного давления.

О выборе регуляторов давления для многоэтажных зданий

В. Балашов

Регуляторы давления, установленные на вводах хозяйственно-питьевого водопровода в квартиры многоэтажного здания, предохраняют арматуру и оборудование квартир от избыточного давления воды источника водоснабжения, снижают до нормативного значения расход воды через точки водоразбора, уменьшают шум в квартирной системе и по стояку в целом. Что необходимо учесть при выборе регуляторов давления на этапе проектирования хозяйственно-питьевого водопровода?

Регуляторы давления – это устройства, предназначенные для уменьшения заданного значения давления на выходе и поддержания стабильного давления воды независимо от расхода. Такие устройства еще называют клапанами понижения давления или редукционными клапанами. Англоязычный термин для этого устройства – relief valve – отражает его назначение: редукционный клапан сглаживает пульсации давления после себя, поддерживая его на заданном уровне.

Регуляторы давления – важное устройство в системе водоснабжения многоэтажных зданий. Они позволяют избежать опасного повышения давления при уменьшении водоразбора, что особенно характерно для водоснабжения многоэтажных зданий, расположенном на сложном рельефе с разными высотами. Они также позволяют обеспечить наличие в локальной системе зон с разным давлением, например, повышенное давление для пожарных гидрантов. Редукционные клапаны (регуляторы давления, редукторы) защищают гидросистему от высокого давления воды на входе в здание; обеспечивают стабильность расхода воды у потребителя, чем экономят воду; способны снизить вероятность возникновения гидроударов; снижают шум при работе системы водоснабжения; помогают сбалансировать давление у потребителей на разных этажах в высотной застройке.

Правила и рекомендации

В ДБН В.2.5-64:2012 «Внутренний водопровод и канализация» определены требования к гидростатическому давлению в системе хозяйственно-питьевого или хозяйственно-противопожарного водопровода, которое не должно превышать определенных значений, а именно:

• 0,45 МПа (не более 0,6 МПа для зданий, проектируемых в сложившейся застройке) на отметке наиболее низко расположенного санитарно-технического прибора;
• 0,2 МПа (или не выше паспортных значений) на отметке наиболее высоко расположенных приборов.

При расчетном давлении в сети, превышающем предельное нормированное значение, необходимо устанавливать устройства, понижающие давление до безопасного предела и устраняющие пульсацию давления.

Согласно европейскому стандарту DIN 4109 регуляторы обязательно устанавливают при давлении в сети свыше 5 бар. Необходимость установки регуляторов также возникает, если предельное значение давления в сети, на которое настроен предохранительный клапан (клапан сброса), различается от рабочего давления менее чем на 80%.

Регуляторы давления, монтируемые в системе хозяйственно-питьевого водопровода, должны обеспечивать после себя назначенное давление и при статическом, и при динамическом режиме работы системы.

Требования и рекомендации к установке редукционных клапанов определяются нормативными документами. Однако сейчас в Украине приказом от 14.12.2015 № 184 «Об отмене межгосударственных стандартов в Украине, разработанных до 1992 года» отменен ранее действовавший стандарт ГОСТ 12678-80 «Регуляторы давления прямого действия. Основные параметры». Идущий ему на замену новый ДСТУ, как ожидается, будет включать положения евростандарта EN 1567:1999 «Building valves – Water pressure reducing valves and combination water pressure reducing valves – Requirements and tests» (Арматура водопроводная для зданий. Редукционные и комбинированные редукционные клапаны для воды. Требования и испытания).

Таким образом, сейчас формально отсутствуют стандарты, которые бы помогали проектировщикам определиться с выбором редукционных клапанов, их условных проходов, показателей объемных расходов и давлений при эксплуатации систем водоснабжения многоэтажных зданий. Решение о выборе конкретных моделей регуляторов давления для установки на вводах водопровода в квартиры многоэтажных зданий остается за проектировщиком.

Принцип действия

Для жилых зданий, как правило, применяют регуляторы давления прямого действия. Они работают по принципу уравновешивания сил. С одной стороны на регулирующий орган действует сила, задаваемая сжатой настроечной пружиной, с другой – давление в камере после дросселирования потока (рис. 1). При понижении давления в системе водоснабжения ниже заданного пружиной (например, при увеличении водоразбора), клапан приоткрывается и пропускает воду с давлением в подающем патрубке в полость «после себя», которое действует на нижнюю часть мембраны. Мембрана, в свою очередь, стремится приподняться и вернуть перепускной клапан в положение, соответствующее настроенному давлению, и, таким образом, обеспечить (в известных пределах) постоянное давление в гидросистеме независимо от потребляемого расхода. При плавном изменении или пульсации давления на входе в редукционный клапан, мембрана, чья эффективная площадь равна площади седла регулятора, воздействует на шток и устанавливает регулирующий орган в новое положение, которое соответствует заданному давлению (силе сжатия пружины). В случае прекращения водоразбора регулятор полностью закрывается.

Рис. 1. Устройство редукционного клапана прямого действия

С чего начинать выбор

Подходящий по техническим характеристикам редукционный клапан следует выбирать, начиная с правильного определения суммарного расхода в регулируемой ветви водоснабжения. Это прямо влияет на условный диаметр устройства, который не следует выбирать «с запасом». Редукционный клапан должен работать в середине диапазона своей пропускной способности. Нужно избегать режимов, при которых клапан работает на малых расходах, т. е. практически в закрытом положении. Высокая степень дросселирования приводит к неточности регулирования и нестабильности давления после себя, т.е. к ситуации, когда редукционный клапан не обеспечивает свое основное назначение – стабильное давления в гидросистеме.

Параметр Д_у для редукционного клапана определяют по специальным таблицам, номограммам, учитывающим скорость потока, как, например, показано в таблице 1, или исходя из рекомендаций производителей.

Таблица 1. Рекомендуемый диаметр условного прохода Ду регулятора давления системы водоснабжения в зависимости от расхода воды

Регуляторы давления систем домового водоснабжения выполняют с фланцевым и резьбовым присоединением. Принцип действия внутриквартирных редукционных клапанов схож с принципом работы общедомовых регуляторов – уравновешивание давления воды на поясках регулирующей втулки и давления от настроечной пружины.

Форм-фактор

На вводах хозяйственно-питьевого водопровода в многоквартирных зданиях сегодня устанавливают моноблочные регуляторы, а также гибридные многофункциональные устройства, которые, помимо редуцирования и поддержания на заданном уровне давления «после себя», выполняют также функции запорной арматуры и фильтрующего устройства.

Надежность моноблочного регулятора при прочих равных выше, чем надежность гибрида, совмещающего в одном корпусе регулятор и фильтр, или же регулятор, фильтр и запорный кран. «Моноблоки» компактны, их намного проще «вписать» в ограниченное пространство сантехнического шкафа, чем гибридное устройство. На время проведения регламентных и ремонтных работ моноблочный регулятор демонтируется и заменяется сгоном соответствующей длины.

Гибридные многофункциональные регуляторы со встроенным запорным устройством намного сложнее и дороже моноблочных регуляторов. Они, как правило, и более чувствительны к качеству пропускаемой воды.

В квартирах и не только

При выборе редукторов рекомендуем обратить внимание на продукцию европейских компаний. На рынке Украины представлены регуляторы давления компаний Caleffi, Giacomini (рис. 2), ICMA, IVR, (все – Италия), Danfoss (Дания), Herz (Австрия), Honeywell (Германия) и многих других производителей. Например, поршневые и мембранные регуляторы давления серии R153 итальянской компании Giacomini отличаются высокой надежностью и прекрасно работают в условиях «нашей» воды с высокой жесткостью и часто с недостаточной степенью очистки от механических загрязнений.

Рис. 2. Редукторы давления Giacomini R153C, R153M и R153P

Моноблочные регуляторы давления Giacomini серии R153 применяются в промышленности и в быту для редуцирования и поддержания заданного давления воды в трубопроводе. Помимо воды регуляторы работают на гликолевых растворах с концентрацией гликоля до 50%.

Поршневые, так и мембранные регуляторы серии R153 соответствуют требованиям европейского стандарта EN 1567 «Арматура водопроводная для зданий. Редукционные и комбинированные редукционные клапаны для воды. Требования и испытания».

Область применения этих регуляторов не ограничена системами холодного и горячего водоснабжения многоэтажных зданий и квартир в них. Они также могут использоваться в установках для кондиционирования воздуха (чиллер-фанкойловых системах), в санитарно-техническом оборудовании, в ирригационных системах, системах распределения сжатого воздуха (немасляного тумана), в фототермальных гелиосистемах и др.

Основные параметры регуляторов давления Giacomini R153Р и R153М приведены в таблице 2. В соответствии с рекомендациями производителя температура рабочей жидкости для поршневого редуктора R153Р не должна выходить за границы диапазона от 0°C (до замерзания жидкости) и до +130°C, а для мембранной модели R153М — от 0 до 80°C.

Согласно ДБН В.2.5-64:2012 температура горячей воды в местах водоразбора должна соответствовать требованиям ДСанПиН 2.2.4.171-10 и быть не ниже 60°C для присоединяемых к открытым системам, не ниже 55°C – к закрытым, и быть не выше 75–80°C. То есть, регуляторы серии R153 не имеют ограничений по температуре при установке на вводах в квартиры и могут использоваться в системах и холодного, и горячего водоснабжения.

Таблица 2. Основные параметры регуляторов давления R153Р и R153М

Диапазон регулирования давления на выходе регулятора модели R153Р может составлять от 1 до 5,5 бар, а из R153М — от 1,5 до 7,0 бар. Заводская настройка для этих моделей составляет 3 бара, такое давление оптимально для эксплуатации многих моделей водоразборной арматуры и домашней техники, использующей воду.

Максимальное рабочее давление на входе в регуляторы может составлять 25 бар. Это позволяет в соответствии с ДБН В.2.5-64:2012 использовать регуляторы давления R153Р и R153М в зданиях высотой до 75 м.

Качество материалов

Материалы, применяемые для изготовления регуляторов давления в системах холодного и горячего водоснабжения питьевого и хозяйственного назначения, имеют большое значение не только с технической точки зрения (надежность работы, эксплуатационный ресурс), но и для безопасности человека. Регуляторы изготавливают из разных металлов и сплавов, используются детали из полимеров, поэтому очень важно иметь сертификаты соответствия на эту продукцию, которые, в том числе, свидетельствуют о безопасности для здоровья человека.

Например, мембранный регулятор давления Giacomini R153M выполнен из латуни DZR, устойчивой к коррозии (согласно стандарту EN 806-2 A. 1), имеет усиленную механическую прочность корпуса и внутренних деталей для защиты от гидроударов и абразивного износа, индифферентен по отношению к перемещаемой через него воде с высоким содержанием хлора. Как в поршневой модели R153Р, так и в мембранной модели R153M компенсационное седло выполнено из высококачественной нержавеющей стали AISI 303 и устойчиво к кавитационному износу. Поршневой узел обеспечивает точность регулировки и бесшумность работы регуляторов.

Уплотнительные кольца поршневых моделей выполнены из этилен-пропиленового эластомера (EPDM) с низким коэффициентом трения, отличаются повышенной износоустойчивостью, вследствие чего почти не нуждаются в техобслуживании. Эластичная мембрана в мембранной модели R153M также выполнена из материала на основе EPDM, дополнительно усилена полиамидным материалом с высокой механической прочностью и соединена с уплотнительным кольцом из пористой резины на основе EPDM, что гарантирует надежность и высокую точность регулировки давления.

Особенности монтажа

При монтаже следует учитывать особенности конструкции регуляторов прямого действия. Например, клапаны с Ду 80 мм и более следует устанавливать горизонтально, чтобы шток регулятора и механизм пружины располагались вертикально. Это помогает компенсировать вес подвижных частей регулятора. При горизонтальном расположении массивной пружины и штока их вес приходится только на одну сторону уплотнений мембраны и направляющих устройств, что ведет к их ускоренному износу и преждевременному выходу регулятора из строя. Для редукционных клапанов с меньшим диаметром условного прохода это требование менее критично, тем не менее, следует строго соблюдать рекомендации производителя.

Редукционные клапаны на входе в многоквартирный дом монтируют в месте перехода от сети водоснабжения к внутридомовой системе после узла учета расхода воды. Редукционный клапан на вводе в квартиру следует устанавливать после запорной арматуры и фильтра перед квартирным счетчиком воды и манометром.

Регуляторы давления следует монтировать в местах с положительной температурой и не допускать возможности их замерзания – следует предусмотреть соответствующую теплоизоляцию или обеспечить подогрев корпуса. После клапана рекомендуют устраивать прямой участок трубопровода длиной от пяти до десяти диаметров, чтобы предотвратить неустойчивую работу и стабилизировать поток воды «после себя».

Оптимальные настройки

Регуляторы давления позволяют уменьшить расход потребляемой воды и тем самым получить существенную экономию. Редуцирование давления воды в системе водоснабжения с 0,6 до 0,3 МПа уменьшает ее потребление семьей из четырех человек примерно на 29%. Признано, что оптимальный уровень давления в системе водоснабжения для жилья не превышает 0,25 МПа. При проектировании систем водоснабжения рекомендуется придерживаться приведенных значений.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 11 487

---

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

Редукционный клапан для воды SYR 315

Редукционные клапаны SYR 315 предназначены для уменьшения и поддержания стабильным давления в сфере водоснабжения, могут применяться для узлов автоматической подпитки в системах индивидуального и централизированного теплоснабжения с независимой системой отопления.

Редуктор давления Syr 315 снабжен индикатором давления на выходе, который показывает установленное значение. Функциональные элементы соединены в одном картридже, при необходимости картридж можно заменить, для этого не требуется проводить демонтаж редуктора. Замену можно произвести без использования специальных инструментов.

Давление на выходе имеет заводскую установку 4 бара. Существует возможность самостоятельной переустановки давления в диапазоне от 1,5 до 6 бар.

Рабочие среды: вода и другие неагрессивные жидкости, сжатый воздух.

Технические характеристики

Модель	315
Номинальные диаметры	DN 15 … 50
Макс. температура рабочей среды	30 °С
Номинальное давление, бар	PN16
Диапазон настройки давления на выходе, бар	1,5 … 6 (4 бар предустановленное на заводе)
Присоединение	резьбовое (накидные гайки в комплекте)
Материалы основных узлов
Корпус	латунь
Пластиковые части	температуростойкие эластомеры усиленные стекловолокном
Пружина	нержавеющая сталь

Габаритные размеры и пропускная способность

DN	15	20	25	32	40	50
Kvs, м3/ч	1,26	2,24	3,49	5,73	8,95	13,4
Максимальный расход, м3/ч	1,8	3,3	5,4	8,6	1,7	21,2
Рекомендованный расход, м3/ч	1,8	1,9	4,7	7,2	8,3	13
Монтажная длина (со штуцерами), мм	132	143	161	190	220	255

Техническая документация и инструкции по эксплуатации

Лист технических данных на редукционный клапан Syr 315

Регуляторы давления воды

– Использование, установка и устранение неисправностей – Flo by Moen

Обеспокоены состоянием сантехники? Вы, наверное, встречали статьи об опасности высокого давления воды. Помимо головной боли от ударов по трубам, высокое давление создает нагрузку на такие приспособления, как раковина и туалеты, что приводит к дорогостоящему ремонту в будущем.

Одно из решений – регулярно проверять давление. Но давайте посмотрим правде в глаза, когда дело доходит до ухода за домом, у вас достаточно ресурсов.В конце концов, вы хотите автоматизировать давление воды.

Вот здесь и пригодится регулятор давления воды . Это самый простой способ поддерживать давление воды на нужном уровне.

Что такое регулятор давления воды?

Регулятор давления воды, также известный как редукционный клапан (PRV), оказывает огромное влияние на прочность и долговечность ваших труб. Расположенный рядом с водопроводом и счетчиком в вашем доме, этот клапан ограничивает поток воды из города в ваш дом и защищает водопровод от скачков воды и высокого давления.

Насколько высока высота? Что ж, большинство смесителей и приборов рассчитаны на давление воды в 50 фунтов на квадратный дюйм. Однако ваш муниципальный водопровод может перекачивать воду в ваш дом со скоростью 150 фунтов на квадратный дюйм. Это приводит к значительному износу нормально функционирующих устройств.

Регулятор давления – это то, что приходит на помощь. Когда вода проходит через регулятор при высоком давлении, пружина и диафрагма внутри клапана сужают проходное сечение, снижая давление до 50-80 фунтов на квадратный дюйм.

Жить в большом городе? Зачем вообще нужен регулятор давления

Вы, наверное, задаетесь вопросом о последствиях установки , а не редукционного клапана. В конце концов, в большинстве развитых городов давление регулируется на нормальном уровне.

Но даже в городе ваша компания водоснабжения может поддерживать высокое давление в определенных областях, чтобы удовлетворить потребности пожарных гидрантов и высотных зданий. Не говоря уже о том, что тепловое расширение может вызывать колебания давления воды в течение года.

Один из способов следить за давлением воды (не бегая постоянно на улицу для проверки) – использовать интеллектуальную систему обнаружения утечек воды. Система автоматического отключения воды Flo от Moen Smart Water Shutoff следит за давлением и расходом воды в вашем доме 24 часа в сутки, 7 дней в неделю, отправляя на ваш телефон оповещение и отключая водопровод, если что-то покажется подозрительным.

Системы обнаружения утечек и предохранительные клапаны работают вместе. Один помогает избежать катастрофы, а другой контролирует самые легкие колебания давления.Вот почему вы можете инвестировать в оба:

для снижения вероятности утечек и разрывов труб

Не обращайте внимания на высокое давление воды достаточно долго, вы находитесь в пути, чтобы лопнуть трубы и повредить приборы, что обойдется вам в тысячи долларов.

Как это происходит?

Со временем из-за высокого давления воды в вашей водопроводной системе образуются небольшие протечки. И хотя в краткосрочной перспективе они не кажутся катастрофическими, на самом деле они накапливаются со временем, в конечном итоге нанося дорогостоящий ущерб.

Некоторые особо уязвимые места – это впускные клапаны, по которым вода из труб поступает к приборам. Соединительные муфты там хрупкие, а высокое давление легко приводит к разрыву труб. Не то, с чем вы хотите иметь дело.

Ваши светильники будут более счастливыми, здоровыми и прослужат дольше, если в вашем доме будет поддерживаться соответствующий напор воды.

Для экономии воды и оплаты коммунальных услуг

Всего 5 капель в минуту в 3 точках приводит к потере более 500 галлонов воды в год.

И хотя в некоторых частях света люди могут существовать на 3 галлона воды в день, средний американский дом использует 100 галлонов в день и тратит около 180 галлонов воды в неделю! Для арендаторов и домовладельцев, которые сами оплачивают счета за воду , важность экономии воды быстро становится очевидной.

Скорее всего, вы даже не заметите разницы в работе ваших светильников после установки регулятора давления. Вы сможете вести такой же образ жизни, но потреблять меньше воды.

Для ручной регулировки давления воды

Поскольку давление воды меняется в течение года, вы можете отрегулировать его так, чтобы оно оставалось в пределах 50-80 фунтов на квадратный дюйм. Регуляторы давления воды дают вам эту возможность. Сверху у них есть винт, который можно поворачивать, чтобы при необходимости повышать или понижать давление воды в доме.

Как установить регулятор давления воды

Интересно, справитесь ли вы с этим самостоятельно? Регуляторы давления воды могут быть интересным проектом для DIY, если у вас есть ноу-хау.Запчасть обычно стоит около 50 долларов, а наем профессионального сантехника для ее установки составляет от 250 до 350 долларов.

Вот как это делается:

1. Найдите подходящее место. Как правило, регуляторы давления воды установлены, где ваша основная линия воды приходит в ваш дом, после основного запорного клапана.
2. Измерьте свое текущее давление, чтобы получить базовое значение. Возьмите манометр (можно купить в большинстве хозяйственных магазинов и магазинов бытовой техники) и прикрутите его к одному из патрубков на открытом воздухе.Открыв кран, вы сможете узнать давление воды в вашем доме.
3. Выключите всю воду. Выключите водопровод и убедитесь, что ваши трубы полностью осушены, запустив краны до тех пор, пока поток воды не прекратится. Чтобы отводить воду из области, на которой вы работаете, откройте краны, находящиеся дальше всего от водопровода.
4. Проверить положение клапана. На большинстве клапанов имеется тиснение со стрелкой, указывающей направление потока воды. Важно, чтобы вы устанавливали клапан в правильном направлении.Если вы этого не сделаете, устройство не будет снижать давление, когда это необходимо.
5. Установить регулятор давления. Большинство регуляторов давления воды поставляются с инструкциями по установке. Установка включает в себя убирание 6 дюймов трубы после основного запорного клапана, пайки фитингов вокруг открытых концов труб, а затем вставив PRV в зазор и затягивая на каждый фитинг с помощью плоскогубцев.
6. Отрегулируйте до желаемого давления. Включите воду снова и снимите еще одно показание давления.Теперь вы можете отрегулировать давление по умолчанию, затянув или ослабив винт в верхней части вашего нового регулятора давления воды.

Но помните, что если вам неудобно выполнять описанные выше действия, мы всегда рекомендуем вместо этого нанять профессионального сантехника. Лучше быть в безопасности, чем потом сожалеть!

Срок службы регулятора давления воды и устранение неисправностей

Рекламируется, что регуляторы давления воды прослужат 5 лет до того, как им потребуется ремонт. Но, как и в случае с любой другой технологией, это зависит от использования.Если вы обслуживаете большой бассейн или используете спринклерную сеть, это обойдется вашему устройству дороже.

Вот некоторые признаки того, что что-то пошло не так с вашим PRV, и действия, которые вы должны предпринять.

Проблема: колебания давления воды

Если вы заметили, что давление воды внезапно стало выше или ниже нормы, это может быть признаком того, что с регулятором давления воды что-то не так. Распространенными симптомами являются изменение давления в душе, протечки, гидроудар и вибрация стен.

Исправление: очистите PRV

Обычно виновным является накопление минералов в вашем PRV. Чтобы восстановить нормальный поток, выключите водопровод, снимите клапан PRV и погрузите его в средство для удаления кальциевой извести на несколько часов. Это растворит самые распространенные отложения.

Затем осмотрите регулятор давления и его детали. Если вы видите какие-либо трещины или зазубрины, это признак того, что вам следует приобрести комплект для ремонта регулятора давления в местном хозяйственном магазине и заменить все сломанные детали перед повторной установкой.

Проблема: ваш PRV протекает

Лужа под водопроводом – повод для беспокойства. Но если утечка исходит из вашего регулятора давления воды, ремонт обычно бывает быстрым.

Исправление: заменить прокладки

Снимите регулятор давления воды. Внутри вы найдете пружину, подвижный вал и резиновые прокладки. Прокладки несут ответственность за герметичное уплотнение между металлическими частями вашего PRV, но они также со временем ухудшаются.Если вы заметили порезы, деформацию или хрупкую текстуру, пора сходить в строительный магазин и купить замену. Новый набор прокладок должен восстановить уплотнение и удерживать воду, которая проходит через него.

Заключение

В связи с тем, что многие аспекты вашей сантехники требуют постоянного внимания и обслуживания, за ней может быть трудно следить. Такие устройства, как регуляторы давления воды, служат универсальным решением для предотвращения наиболее распространенных проблем с водопроводом. В сочетании с интеллектуальной системой водоснабжения Flo by Moen вы обеспечите постоянный контроль и защиту вашего дома.

Что такое редукционный клапан (PRV) и зачем он мне нужен?

Я никогда не слышал, чтобы кто-то сказал: «Я не могу выносить, какой сильный напор воды в моем доме. Я бы хотел, чтобы оно не было таким высоким ».

В большинстве случаев люди жалуются на давление воды, когда она недостаточно сильна для них.

Итак, вам может быть интересно, зачем нам устанавливать редукционный клапан в наших домах, если нам нужно больше давления?

Вот сделка! Часто вода, поступающая в наш дом, находится под сильным давлением, что может привести к риску для водопроводной системы, например, к протечкам в трубах, наводнениям и даже к поломке приборов.

Высокое давление воды сокращает срок службы вашей системы водоснабжения, от труб и водонагревателей до посудомоечных машин и душевых головок.

В конечном итоге слишком большое давление воды неизбежно будет стоить вам денег! Но вы всегда можете предотвратить дорогостоящий ремонт и повреждения, контролируя напряжение в вашем доме с помощью редукционного клапана (PRV).

Что такое редукционный клапан?

Редукционные клапаны понижают входящее высокое давление воды до более низкого и безопасного давления для вашего дома.Обычно они устанавливаются на магистральном водопроводе рядом с запорным вентилем.

Когда вода протекает через клапан, она проходит через диафрагму, которая соединена с пружиной, и снижает давление до желаемого уровня, когда вода движется от клапана через другую сторону.

Редукционный клапан также может быть настроен на любое желаемое давление на выходе в пределах его проектных ограничений. После настройки клапана пониженное давление будет поддерживаться, несмотря на изменения давления подачи и изменения нагрузки системы.

Зачем вам нужен редукционный клапан?

Значения понижения давления могут защитить ваши трубы и предохранить водопроводную арматуру от разрыва.

Редукционный клапан защищает вашу трубу и водопроводную арматуру от разрыва из-за высокого давления воды.

Высокое давление воды может вызвать нагрузку на ваши трубы, в результате чего они сломаются или повредят водопроводную арматуру, что приведет к утечкам.

Это может помочь вам сэкономить воду и сэкономить деньги на счетах за коммунальные услуги.

Редукционные клапаны давления воды экономят воду, поскольку они создают меньшее давление, снижают нагрузку на очистку сточных вод и дополнительно защищают окружающую среду.Это также помогает экономить энергию! Когда вода течет под более низким давлением, это означает, что для нагрева воды требуется меньше энергии. В конечном итоге это также может помочь вам сэкономить деньги на обслуживании сантехники, поскольку уменьшило количество проблем с вашей водопроводной системой, вызванных высоким давлением воды.

Увеличивает срок службы ваших приспособлений и приборов.

Все сантехнические приспособления и устройства в вашем доме рассчитаны на давление воды, как правило, от 50 до 80 фунтов на квадратный дюйм. Но ваш муниципальный водопровод может перекачивать воду в ваш дом до 150 фунтов на квадратный дюйм! Это другое означает, что ваша водопроводная система подвергается большой нагрузке. В конечном итоге приводит к частому ремонту и дорогостоящей замене деталей. Ваши светильники прослужат дольше, если в вашем доме поддерживается соответствующий напор воды.

Сколько стоит редукционный клапан?

Существуют разные стили редукционных клапанов давления воды и различные сборы за установку по всей стране.Но в основном редукционные клапаны начинаются от 50 долларов. Установка нового редукционного клапана лицензированным сантехником обойдется вам примерно в 350-500 долларов. Если вы предпочитаете заниматься домашним хозяйством, вы можете купить его и установить самостоятельно. Часто требуется вырезать часть вашего основного водопровода и присоединить к клапану.

Как долго прослужит клапан понижения давления воды?

Клапаны понижения давления воды были отмечены как продукт с «пожизненным залогом», потому что неисправный клапан понижения давления воды не заменяется, а просто очищается или ремонтируется с помощью недорогого комплекта для обслуживания.

Заключение

Нормальное давление воды – это код для поддержания здоровья водопровода в вашем доме. Если этого не сделать, высокое давление воды приведет к износу практически всего, что соприкасается с вашей водопроводной системой.

Поддержание давления воды в доме и наличие рабочего редукционного клапана поможет вам со временем сэкономить деньги. Потратив несколько сотен долларов сегодня, вы сэкономите тысячи в будущем.

Если вы считаете, что редукционный клапан давления воды может принести пользу вашей сантехнике, обратитесь в Caccia Plumbing сегодня.Наши квалифицированные сантехники могут правильно подобрать размер и установить клапан для вашего дома, чтобы обеспечить выдающиеся характеристики, которые сохранят и защитят вашу водопроводную систему.

Нужен ли вашему дому редукционный клапан?

Вода из муниципалитета может поступать в дом под давлением, превышающим возможности системы водопровода. Если не контролировать давление воды, это может повредить более чувствительную домашнюю сантехнику. Это повреждение может включать в себя клапаны, такие как краны, которые будут протекать, что означает постоянное подтекание в раковину.Это также может повредить приборы, в первую очередь водонагреватель, который никогда не предназначался для воды под высоким давлением. Высокое давление воды может значительно сократить срок службы водонагревателя.

Высокое давление также может вызвать повреждения, настолько серьезные, что давление воды может вызвать утечку в вашем доме, если слабое место в части системы находится в помещении. Никто не хочет флудить!

Как работает редукционный клапан?

Редукционный клапан может быть установлен на водопроводе непосредственно перед кранами или приборами.Это гарантирует, что все приспособления будут получать воду с меньшим расходом. В идеале давление воды должно быть не выше 60 фунтов на квадратный дюйм. Если давление воды на городской стороне выше, заслонка в редукционном клапане снизит давление воды до того, как это может вызвать повреждение.

Как долго работает редукционный клапан?

Редукционный клапан может прослужить от трех до пяти лет. В доме с неисправным редукционным клапаном могут возникнуть проблемы. Когда домовладелец замечает, что клапан редуктора не работает, он должен его заменить.

Признаки неисправности редукционного клапана

Вода под низким давлением или отсутствие давления являются одними из признаков неисправности редуктора давления. Другими симптомами являются гидроудары, удары или стук в трубах. Сверхвысокое давление – еще один признак неисправности редуктора. Утечка снаружи рядом с редуктором давления также может указывать на протечку самого клапана. Это может быть что-то столь же безобидное, как заметить, что у вас намного больше ремонтов сантехники, чем в среднем.

Редукционный клапан установить несложно, но его должен установить профессиональный сантехник, если домовладелец не имеет навыков слесаря ​​и пайки. Редукционный клапан снизит давление воды до уровня, более безопасного для водопровода.

Если вам нужен редукционный клапан для вашего дома, или если у вас возникли проблемы с давлением воды или утечкой, позвоните нам. Мы будем рады помочь.

Если вам нужен честный и надежный сантехник в районе Феникса, Меса, Темпе или Чандлера, позвоните Джимми по телефону 480-757-1273.

Редукционные клапаны | Armstrong International

На протяжении десятилетий компания Armstrong посвятила себя изучению и обмену всем, что могла, в области энергосбережения применительно к паровому оборудованию.В рамках нашей продуктовой / сервисной сети редукционные клапаны (PRV) и регуляторы температуры представляют собой расширенные возможности для надежного решения Armstrong.

Пар, жидкости и газы обычно текут под высоким давлением к точкам конечного использования. В этих точках PRV снижает давление для обеспечения безопасности и эффективности, а также для соответствия требованиям приложения. Существует три типа редукционных клапанов.

Прямого действия . Самый простой из PRV, прямого действия, работает либо с плоской диафрагмой, либо с гофрированным сильфоном.Поскольку он является автономным, для работы ему не требуется внешняя измерительная линия ниже по потоку. Это самый маленький и самый экономичный из трех типов, он предназначен для расхода от низкого до среднего. Точность PRV прямого действия обычно составляет +/- 10% от уставки ниже по потоку.

Поршневой с внутренним управлением. Этот тип PRV включает в себя два клапана – пилотный и главный – в одном блоке. Пилотный клапан имеет конструкцию, аналогичную конструкции клапана прямого действия. Нагнетание из пилотного клапана воздействует на поршень, который открывает главный клапан.В этой конструкции для открытия большого основного клапана используется давление на входе, которое иначе можно было бы открыть напрямую. В результате достигается большая пропускная способность на размер линии и большая точность (+/- 5%), чем у клапана прямого действия. Как и в случае клапанов прямого действия, давление измеряется изнутри, что устраняет необходимость во внешней измерительной линии.

Внешнее пилотирование . В этом типе двойные диафрагмы заменяют поршневой привод конструкции с внутренним управлением. Эта увеличенная площадь диафрагмы может открыть большой главный клапан, обеспечивая большую пропускную способность на размер линии, чем клапан с внутренним управлением.Кроме того, диафрагмы более чувствительны к изменениям давления, а это означает точность +/- 1%. Эта более высокая точность обусловлена ​​расположением измерительной линии снаружи клапана, где меньше турбулентности. Этот клапан также предлагает гибкость для использования различных типов пилотных клапанов (т. Е. Давления, температуры, пневматической нагрузки, соленоида или их комбинаций).

Нужен ли мне редукционный клапан?

Большинство людей разделяют мнение, что чем больше напор воды, тем лучше.Теплый каскадный душ определенно лучше, чем легкая туманная струйка, а сильная струя, выходящая из раковины, во многом упрощает жизнь. Конечно, было бы трудно сразу вспомнить, когда мы слышали, как кто-то жаловался на то, что в их доме слишком водяного давления.

Тем не менее, существует множество причин, по которым домовладельцы могут захотеть установить редукционный клапан (PRV). Каковы преимущества редукционного клапана и когда наступает подходящее время для его установки в вашем доме? Давайте посмотрим, почему эти клапаны могут пригодиться:

Высокое давление воды может сократить срок службы ваших приборов

Если давление воды у вас слишком высокое – более идеальных 50 фунтов на квадратный дюйм, которые мы наблюдаем в большинстве домов, – приборы могут выдержать ненужную нагрузку.Чем большему стрессу подвергаются приборы, тем меньше срок их службы. Высокое давление воды может снизить эффективность и долговечность посудомоечных машин, водонагревателей, умягчителей воды – в основном всего, что подключено к водопроводу.

Если вы беспокоитесь о поломке или износе своей техники, упростите ее задачу в долгосрочной перспективе – особенно если вы планируете ее обновить – установив PRV прямо сейчас.

Светильники могут подвергаться нагрузкам из-за высокого давления воды

Как мы уже упоминали ранее, никто не любит мыться под струей воды.Но факт остается фактом: слишком большое давление может привести к повреждению смесителей и насадок для душа, что приведет к нежелательному износу. PRV – это относительно экономичный способ найти баланс между давлением воды и вашим бюджетом.

Даже если вы уменьшите высокое давление воды даже умеренно, вы можете сэкономить на износе ваших приспособлений – и, кстати, экономить немного воды каждый месяц. Или, чтобы сэкономить воду, не жертвуя давлением, почему бы не подумать о модернизации до насадки для душа с низким расходом или замене аэратора в смесителе?

Подключение к новой водопроводной сети может вызвать скачок давления

Некоторые районы время от времени подключаются к новому водопроводу, что может привести к значительному изменению давления, которое они испытывают – иногда даже к удвоению PSI.Что это может означать для вашего дома, так это внезапное повышение давления, которое может повредить ваши светильники и приборы; Установка PRV может помочь подготовить ваш дом к внезапному скачку давления. Это как когда вы обжимаете шланг во время полива газона; как только давление спадает после нарастания, оно выходит в виде массивной струи.

Линии подачи воды в вашем доме работают примерно так же – и хотя опрыскивание вашего приятеля из шланга может быть забавным, гораздо менее забавно, когда дело доходит до чего-то вроде, например, лопнувшего шланга стиральной машины.Скачок высокого давления воды плюс старый, более слабый шланг стиральной машины? Это могло стать некрасивым. Установка PRV может помочь подготовить ваш дом к внезапному скачку давления.

В нижней строке?

Если вы не уверены, в каком состоянии находится давление воды, не помешает позвонить лицензированному сантехнику, чтобы убедиться, что вы делаете все возможное для защиты своего дома, включая установку PRV в разных точках. ваша водопроводная система. Вы можете попробовать этот проект как DIY-er – This Old House имеет довольно хорошее руководство, доступное здесь, но мы рекомендуем нанять профессионала-сантехника, чтобы убедиться, что все идет правильно.

Есть еще вопросы по редукционным клапанам? Имеете дело с нехваткой воды или низким давлением воды? Какими бы ни были ваши потребности, мы будем рады помочь убедиться, что вы живете с водопроводной системой своей мечты. Отправьте нам электронное письмо или позвоните нам сегодня!

Редукционные клапаны

| Клапаны Flomatic

Автоматические регулирующие клапаны, редукционные клапаны

Клапан понижения давления (PRV) – это автоматический регулирующий клапан , предназначенный для понижения более высокого нерегулируемого входного давления до постоянного пониженного давления на выходе (выходе) независимо от изменений в потреблении и / или давлении воды на входе (входе).

Клапаны понижения давления с пилотным управлением

Положение дросселирования главного клапана контролируется регулируемым пилотным клапаном, работающим вместе с диафрагмой (или игольчатым клапаном). Пилотный клапан определяет выходное (выходное) давление и немедленно реагирует на увеличение или уменьшение выходного давления с изменяющейся потребностью.

Пилот измеряет давление на выходе (выходное давление) и немедленно реагирует, добавляя или удаляя воду из верхней части узла мембраны главного клапана, позволяя клапану перемещаться и дросселировать, поскольку выходное давление имеет тенденцию увеличиваться или уменьшаться с изменением потребности в потоке.Пилотная диафрагма автоматически определяет изменения потока в системе, поскольку она непрерывно управляет главным клапаном, чтобы дросселировать или открывать или закрывать и поддерживать желаемое, предварительно установленное пониженное давление на выходе. Дросселирование главного клапана обеспечивает необходимое пониженное давление на выходе.

Щелкните ссылку ниже, чтобы ознакомиться с приложениями и техническими характеристиками клапана давления, а также ввести запрос предложения.

C101 / CF101
КЛАПАН СНИЖЕНИЯ ДАВЛЕНИЯ
Размеры: 1 1/4 – 36 дюймов (40 мм – 900 мм) Просмотреть подробности
Отправить запрос предложений C101B / CF101B
Редукция давления с байпасом малого расхода
Размеры: от 1 1/4 до 36 дюймов.Просмотреть подробности
Отправить запрос предложений C103 / CF103
Снижение давления и проверка
Размер (ы): 1 1/4 – 36 дюймов (32 мм – 300 мм) Просмотреть подробности
Отправить запрос предложений C104 / CF104
Редуктор давления, противодавление
Размеры: от 1 1/4 до 36 дюймов (от 32 до 300 мм) Просмотреть подробности
Отправить запрос предложений C105 / C106
Снижение давления с блокировкой соленоида
Размеры: от 1 1/4 до 36 дюймов (от 32 до 300 мм) Просмотреть подробности
Отправить запрос предложений C150E / C150ET
Редукционный клапан
Размер (ы): 1/2 – 2 дюйма (15 мм – 50 мм) Просмотреть подробности
Отправить запрос предложений C150EHF
Редукционный клапан
Размеры: 1 1/4 дюйма (32 мм) Просмотреть подробности
Отправить запрос предложений

8 главных вещей, которые следует проверить при обслуживании редукционного клапана

Как и любое механическое оборудование, которое мы используем, регулирующий клапан требует определенного обслуживания.Поскольку бюджеты растянуты, а время ограничено, может возникнуть соблазн игнорировать проверку клапанов, которые часто находятся в подземных хранилищах и дают годы работы без жалоб, но в конечном итоге, как и все остальное, они выйдут из строя. В этой статье рассматриваются восемь простых шагов, которые, если их выполнять время от времени, помогут устранить отказы клапанов, которые всегда возникают в самые неудобные моменты.

Вот простой контрольный список, который можно использовать каждый раз, когда вы смотрите на клапан:

Шаг 1. Проверьте наличие неисправности или утечки в пилотных системах

Система управления клапаном зависит от подачи воды под давлением.Утечки и трещины в пилотной системе, безусловно, повлияют на работу клапана. К сожалению, сама природа пилотных систем делает их уязвимыми для повреждений в результате простых аварий, таких как падение инструментов или ошибочное представление о том, что их можно использовать в качестве отправной точки. Трубка с малым диаметром отверстия и фитинги могут сломаться. Чрезмерная затяжка раструбных фитингов часто приводит к небольшой трещине, которая со временем выходит из строя. Каждый раз, когда вы осматриваете клапан, внимательно смотрите на всю пилотную систему.

Фитинги затянуты? Из стыка течет вода? В некоторых частях страны нередко можно обнаружить, что минералы в воде даже изнашивают медные трубки на поворотах.Присмотритесь и убедитесь, что все по-прежнему выглядит так, будто выдерживает давление. Помните, что давление в основной водопроводной магистрали совпадает с давлением в пилотной системе. Осмотрите и устраните все обнаруженные вами потенциальные проблемы.

Шаг 2. Проверьте наличие воздуха в пилотной системе

В отличие от воды, воздух сжимается, и, если он останется в пилотной системе, он даст ошибочные показания. У пилота будут проблемы с поддержанием стабильного клапана, поэтому обычно рекомендуется избавиться от воздуха, который будет скапливаться в пилотной системе.Воздух любит собираться в верхних точках, что обычно означает наличие пилотов и трубок в регулирующих клапанах.

Если клапан установлен с индикатором положения мокрого типа, вы увидите, что воздух собирается в смотровом стекле, а уровень воды будет частично опускаться вниз по стеклянной трубке. В верхней части индикатора будет установлена ​​небольшая заглушка или спускной клапан, открыв или сняв его, воздух будет выпущен. Помните – при удалении воздуха из индикатора вы эффективно удаляете воздух из крышки главного клапана, поэтому главный клапан начнет открываться.

Шаг 3: Очистка грязной сетки фильтра

Забитый сетчатый фильтр – частая причина отказа регулирующего клапана. Грязный натянутый экран по существу блокирует подачу воды к крышке главного клапана, а это означает, что главный клапан либо будет иметь много проблем с закрытием, либо может вообще не закрываться. Большинство сетчатых фильтров устанавливаются с заглушками, которые позволяют продувать сетку, не снимая ее. Хорошее решение – снять заглушку и установить ниппель и шаровой клапан, которые позволят просто продуть, когда вы находитесь рядом с клапаном.Обычно для поддержания чистоты экрана требуется всего несколько секунд.

Шаг 4. Замените засоренные фитинги

Даже если сетчатый фильтр чистый, не думайте, что все остальное в пилотной линии свободно и чисто. Ограничительные фитинги (те маленькие отверстия, на которые полагаются все пилотные системы) могут блокироваться и действительно блокируются. В зависимости от минерального качества воды они могут затвердеть. Для этого необходимо просверлить фитинг, пропитать его раствором для очистки или просто заменить.Как правило, замена в конечном итоге оказывается наиболее экономичным выбором, поскольку время стоит намного больше, чем возможность возиться с фитингом, когда у вас отключена система водоснабжения.

Каждый раз, когда клапан изо всех сил пытается открыть или закрыть, а сетчатый фильтр был очищен (при условии, что все игольчатые клапаны и т. Д. В порядке), стоит изучить засоренную или частично заблокированную линию.

Шаг 5: Проверка диафрагмы главного клапана

В зависимости от давления в системе, использования и содержания минералов в воде мембраны главного клапана могут прослужить годами.Как правило, они не выходят из строя мгновенно катастрофически, если в линии нет чего-то, что ей не принадлежит. Обычно диафрагмы просто изнашиваются со временем или из-за отложений минералов. Простой тест, чтобы убедиться, что ваша диафрагма все еще не повреждена, – это изолировать пилотную систему, чтобы вода не могла попасть в крышку клапана, и снять верхнюю заглушку крышки или открыть спускной клапан в верхней части индикатора положения. Главный клапан откроется, при этом сливается вся вода из крышки. Когда клапан полностью открыт, вода должна перестать течь.Если вода продолжает течь даже при полностью открытом клапане, это может указывать на протечку диафрагмы. Это потребует снятия крышки главного клапана и тщательного осмотра диафрагмы.

Шаг 6: Проверьте пилотную диафрагму

Каждый раз, когда вы видите воду, капающую из контрольного пилота, это нехорошо. Исключением является высотный пилот, у которого установлена ​​медная хвостовая труба, что означает, что он предназначен для отвода воды во время работы клапана.

Большинство пилотов, однако, должны удерживать воду внутри, поэтому, если вы столкнетесь с пилотом, у которого вода вытекает из вентиляционного отверстия или через резьбу регулировочного винта, то у вас есть проблема. Убедитесь, что вода действительно течет, а не просто конденсат; быстрое протирание тканью и несколько минут наблюдения подтвердят утечку.

Если вода протекает, это означает, что в кожухе пружины есть вода, а это означает, что возникла проблема с пилотной диафрагмой.Решение состоит в том, чтобы разобрать его и заменить эту деталь.

Шаг 7: Выполните пилотную проверку

Пилоты обычно сидят в одном и том же положении с небольшим внутренним движением в течение многих лет безотказной работы. Однако, как и в случае с главным клапаном, есть вещи, которые могут вызвать вялое поведение или ошибочные показания, которые в конечном итоге повлияют на систему. Простая пилотная проверка – это внести небольшие изменения в настройки давления во время работы клапана. Медленно поворачивая регулировочный винт по часовой стрелке и наблюдая за манометром ниже по потоку, можно увидеть, что пилот все еще управляет клапаном. На стрелке манометра должен быть заметен небольшой ход регулировочного винта. Увеличьте настройку примерно на 5 фунтов на квадратный дюйм.

Затем, предполагая, что пилот выполнил это, поверните регулировочный винт против часовой стрелки и уменьшите давление выше нормального заданного значения, чтобы показания манометра теперь на 5 фунтов на квадратный дюйм ниже нормального. Пилот и измеритель работали вместе? Если это так, то медленно верните давление в норму, повернув регулировочный винт по часовой стрелке и установив контргайку. Это простое упражнение доказывает, что пилот все еще работает и управляет клапаном.Если по какой-то причине прибор не отслеживает ваши настройки, то пора присмотреться к пилоту изнутри, чтобы убедиться, что ничего не изношено.

Шаг 8: Осмотрите шаровой клапан

Сначала убедитесь, что шаровой кран открыт. Если предполагается, что он будет оставаться закрытым, на нем обычно будет бирка, информирующая вас о том, что это обычно закрытый клапан. Не повредит на самом деле быстро повернуть каждый шаровой кран, чтобы убедиться, что он все еще движется, но убедитесь, что вы оставили его в том же положении, в котором вы его нашли.

Конечно, это при условии, что у вас еще есть ручки на шаровых кранах. Рукоятки из листовой стали на шаровых кранах часто ржавеют, оставляя кран без каких-либо средств закрытия. Убедитесь, что все ваши шаровые краны оснащены прочными ручками из нержавеющей стали.

Эти восемь простых шагов могут облегчить проблемы в будущем и, если они будут выполнены хотя бы один раз, станут эталоном для периодичности технического обслуживания, необходимой для клапанов вашей системы. К сожалению, нет двух одинаковых водных систем, и часто даже в одной сети два клапана могут требовать разного внимания.Надеюсь, эти простые шаги позволят вам устранить проблемы до того, как они возникнут, и сосредоточиться на всех системных проблемах, с которыми вы можете столкнуться.

.
