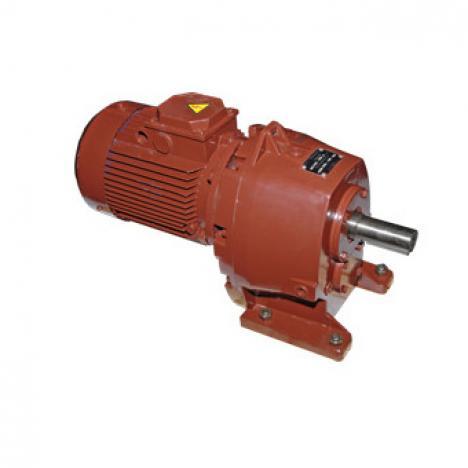

Мотор-редуктор 4МЦ2С-100

Главная / Приводная техника / Мотор-редукторы / Мотор-редуктор 4МЦ2С-100

Назначение мотор-редуктора 4МЦ2С-100

Купить мотор-редуктор 4МЦ2С-100

Цена и наличие: по запросу

Тип: Цилиндрический двухступенчатый соосный редуктор.

Мотор-редуктор 4МЦ2С-100 является электромеханическим приводом общепромышленного применения.

Мотор-редуктор 4МЦ2С-100 предназначен для продолжительного режима работы S1 по ГОСТ 183 (8-24 часа/сутки) от сети переменного тока с частотой 50 или 60 Гц в следующих условиях:

• вращение выходного вала в любую сторону без предпочтительности;

• нагрузка – постоянная по значению, одного направления;

• внешняя среда – неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м³;

• климатическое исполнение по ГОСТ 15150: У – для категорий 2 и 3; Т – для категории 2; УХЛ и О для категории 4 при работе на высоте над уровнем моря до 1000 м.

Схема условного обозначения мотор-редуктора 4МЦ2С

Условное обозначение мотор-редуктора 4МЦ2С-100 с межосевым расстоянием 100 мм, частотой вращения выходного вала 71 об/мин, мощностью электродвигателя 5,5 кВт, вариантом размещения в пространстве G 110, коническим концом выходного вала, климатического исполнения У, категории размещения 3, категории точности 2, номинального напряжения сети переменного тока 380 В:

4МЦ2С-100-71-5,5-G110-КУ3-2-380.

При эксплуатации мотор-редуктора в реверсивном режиме включение обратного хода следует производить только после полной остановки исполнительного механизма (механизма, который приводится в действие мотор-редуктором).

В случае пуска исполнительного механизма под нагрузкой необходимо использовать устройства плавного пуска (частотный преобразователь или софт-стартер).

Основные технические характеристики мотор-редуктора 4МЦ2С-100

Номинальная частота вращения, об/мин	Номинальный крутящий момент на выходном валу, Нм	Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного вала, Н	Масса мотор-редуктора, без смазки, не более, кг	Электродвигатель
				Типоразмер	Мощность, кВт
28	460	5362	75	АИР100L6Р3К	1,5
	662	6400	81	АИР100L6Р3	2,2
31,5	662	6400	81	АИР100L6Р3	2,2
	460	5362	75	АИР100L6Р3К	1,5
35,5	555	6000	81	АИР100L6Р3	2,2
	710	6700	100	АИРМ112МА6Р3	3
40	519	5700	81	АИР100L6Р3	2,2
	705	6600	100	АИРМ112МА6Р3	3
45	440	5300	81	АИР100L6Р3	2,2
	595	6100	74	АИР100S4Р3	3
50	538	5800	100	АИРМ112МА6Р3	3
	717	6700	104	АИРМ112МВ6Р3	4
56	505	5700	74	АИР100S4Р3	3
	675	6500	81	АИР100L4Р3	4
63	433	5200	74	АИР100S4Р3	3
	577	6000	81	АИР100L4Р3	4
	794	7000	99	АИРМ112М4Р3	5,5
71	535	5800	81	АИР100L4Р3	4
	710	6700	99	АИРМ112М4Р3	5,5
80	475	5400	81	АИР100L4Р3	4
	654	6400	99	АИРМ112М4Р3	5,5
90	405	5100	81	АИР100L4Р3	4
	545	5900	99	АИРМ112М4Р3	5,5
100	387	4900	81	АИР100L4Р3	4
	532	5700	99	АИРМ112М4Р3	5,5
	744	6800	100	АИРМ112М2Р3	7,5
112	450	5400	99	АИРМ112М4Р3	5,5
	620	6300	100	АИРМ112М2Р3	7,5
125	375	4800	99	АИРМ112М4Р3	5,5
	537	5800	100	АИРМ112М2Р3	7,5
140	490	5600	100	АИРМ112М2Р3	7,5
160	445	5200	100	АИРМ112М2Р3	7,5
180	380	4800	100	АИРМ112М2Р3	7,5
200	360	4700	100	АИРМ112М2Р3	7,5
224	314	4400	100	АИРМ112М2Р3	7,5
250	276	4100	100	АИРМ112М2Р3	7,5
280	244	3900	100	АИРМ112М2Р3	7,5
315	222	3700	100	АИРМ112М2Р3	7,5
355	195	3500	100	АИРМ112М2Р3	7,5
400	173	3300	100	АИРМ112М2Р3	7,5

Фактическая частота вращения выходного вала мотор-редуктора 4МЦ2С-100 может отличаться от номинальной не более, чем на 10 %. Приведенные основные параметры относятся к мотор-редукторам с частотой питающей сети 50 Гц.

Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного вала, не должна отличаться от указанной более, чем на 5 %. Допускается комплектация мотор-редукторов другими двигателями, изготовленными по ТУ изготовителя.

Принцип работы мотор-редуктора 4МЦ2С-100

Варианты исполнения мотор-редуктора 4МЦ2С-100 по способу монтажа:

1. Мотор-редуктор 4МЦ2С-100 исполнение на лапах

2. Мотор-редуктор 4МЦ2С-100 исполнение фланцевое

Мотор-редуктор 4МЦ2С-100 – это объединенные в один компактный конструктивный модуль трехфазный асинхронный электродвигатель с короткозамкнутым ротором и двухступенчатый соосный цилиндрический редуктор. Опорами валов зубчатых передач служат радиально-упорные однорядные конические роликовые подшипники. Уплотнением выходного вала служит резиновая армированная манжета.

Для смазки зубчатых колес и подшипников в мотор-редукторе 4МЦ2С-100 предусмотрена картерная смазка. Масло заливается через отверстие, закрываемое заливной пробкой-отдушиной до уровня отверстия, закрываемого контрольной пробкой.

Слив масла производится через отверстие, закрываемое сливной пробкой.

Требования безопасности.

Мотор-редуктор 4МЦ2С-100 фланцевого исполнения должен иметь элементы защитного заземления (зануления), выполненные по ГОСТ 12.1.018 и ГОСТ 12.2.007.0. Электрооборудование мотор-редуктора должно быть пожаробезопасным.

Вероятность возникновения пожара не должно превышать 10-6 в год по ГОСТ 12.1.004. Значения шумовых характеристик мотор-редукторов не должны превышать значений указанных в ГОСТ Р 509 68.

При монтаже и эксплуатации мотор-редуктора 4МЦ2С-100 следует соблюдать следующие меры безопасности, выполнять работы в соответствии с требованиями ГОСТ 12.2003, ГОСТ 12. 3.002, ГОСТ 12.3.009, ГОСТ 12.2.007.0, ГОСТ 12.2.007.1.

Течь масла по плоскостям разъема и уплотнения валов не допускается.

Во время работы мотор-редуктора допускается образования масляной пленки без каллеобразования в вышеперечисленных местах в соответствии с ГОСТ 8752.

Подготовка мотор-редуктора типа 4МЦ2С-100 к работе и порядок работы

Перед монтажом очистить мотор-редуктор 4МЦ2С-100 от пыли и грязи, удалить антикоррозионную смазку с выходного конца вала.

При монтаже следить, чтобы крепление мотор-редуктора 4МЦ2С-100 за лапы или фланец было прочным, затяжка болтов (гаек) должна производиться равномерно, с требуемым для используемой резьбы моментом.

При непосредственном соединении мотор-редуктора с исполнительным механизмом валы должны быть точно отцентрированы. При соединении валов посредством эластичных муфт допускается их несоосность не более 0,04 мм и угловое смещение не более 0,03 мм на длине 100 мм.

Правильная центровка необходима для предотвращения повреждения подшипников и исключения вибрации.

Установить на конический выходной конец вала элемент соединения с исполнительным механизмом (шкив, шестерню, полумуфту), завести усик шайбы в шпоночный паз элемента, затянуть гайку и застопорить ее, отогнув один из краев шайбы на грань гайки.

Установка элементов соединения на цилиндрический выходной конец вала производить с предварительным нагревом их до 150-220 ^оС. Производить насадку ударами запрещено!

Выходной вал мотор-редуктора 4МЦ2С-100 центрировать с валом исполнительного механизма с точностью, требуемой конструкцией элемента соединения. Во избежание чрезмерных радиальных нагрузок на вал, шестерни, звездочки или шкивы устанавливают, как показано на рисунке ниже.

Перед пуском мотор-редуктора 4МЦ2С-100 необходимо:

• заменить пробку на заливную пробку (отдушину), вложенную в клеммную коробку;

• проверить дренажное отверстие в отдушине и, при необходимости, прочистить его;

• отвернуть заливную пробку (отдушину) и контрольную пробку и, при необходимости, долить масло; доливку масла прекратить в момент начала вытекания масла из отверстия под контрольную пробку;

• вытереть масло с поверхности мотор-редуктора, завернуть заливную пробку (отдушину) и контрольную пробку;

• внутреннюю расконсервацию не производить.

Пуск мотор-редуктора 4МЦ2С-100 без масла категорически запрещается !

Первый пробный пуск мотор-редуктора 4МЦ2С-100 производить без нагрузки для проверки правильности монтажа и направления вращения тихоходного вала.

Для смазки рекомендуются минеральные трансмиссионные масла ТМ-3-9 (Тсп-10), ТМ-3-18 (Тсп-15К, ТАП-15В), ТМ-5-18 (Тсп-14гип, ТАД 17и) по ГОСТ 17479.2. Эксплуатация электродвигателя мотор-редуктора без защитной аппаратуры не допускается. Защитная аппаратура должна обеспечить защиту двигателя от коротких замыканий, от перегрузки (систематической и пусковой), от неполнофазных режимов.

Повышение температуры обмотки статора, замеренное методом сопротивления по ГОСТ 11828, не должно быть более 90 оС. Места мотор-редуктора 4МЦ2С-100 с температурой наружных поверхностей выше 70 ^оС, доступные для обслуживающего персонала, должны быть ограждены или промаркированы символом и дополнительной табличкой с указанием температуры.

Габаритные и присоединительные размеры мотор-редуктора 4МЦ2С-100

А	А1	B	B1	D	D1	H	L	h2	L1	L2	L3	L4	L5	L6	h	d	d1	d2	d3	l	l 1	b	b1	t	t1
130	210	255	270	230	275	400	700	212	195	102	20	120	5	15	22	45	–	15	14	110	–	14	–	49	–

Техническое обслуживание мотор-редуктора 4МЦ2С-100

Техническое обслуживание мотор-редуктора 4МЦ2С-100 должно выполняться квалифицированным обслуживающим персоналом.

Через первые 500 часов работы или два месяца эксплуатации, в зависимости от того, что произойдет раньше, произвести первую замену масла, последующие – каждые 2500 часов работы или через один год эксплуатации.

При замене отработанного масла картер редукторной части рекомендуется промыть индустриальными маслами по ГОСТ 20799.

В процессе эксплуатации мотор-редуктора, ежемесячно или через каждые 250 часов работы следует проверять затяжку резьбовых соединений и проверять чистоту отверстия в заливной пробке-отдушине.

Возможные неисправности мотор-редуктора 4МЦ2С-100 и способы их устранения

Неисправности	Возможные причины	Способы устранения
Вал электродвигателя при пуске не вращается, двигатель гудит	Отсутствие напряжения на одной из фаз	Найти и устранить разрыв цепи
Течь масла по плоскости разъема или через уплотнения валов мотор-редуктора 4МЦ2С-100	Ослабли болты и шпильки, стягивающие плоскости разъемов	Подтянуть болты, шпильки
	Засорилось отверстие в заливной пробке-отдушине	Прочистить тверстие в заливной пробке-отдушине
	Вышла из строя манжета	Заменить манжету

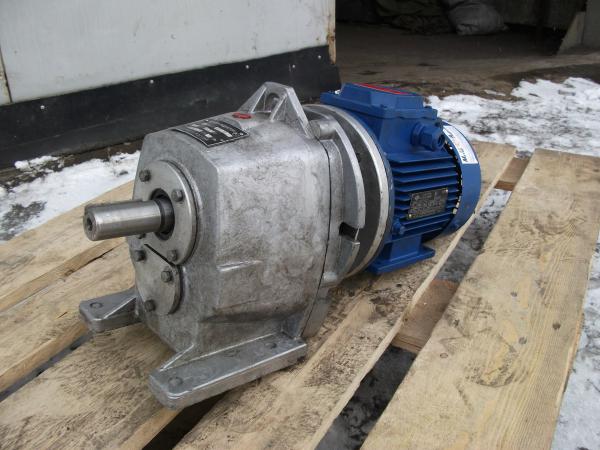

Мотор-редуктор 4МЦ2С-80 | Редуктор

Габаритные и присоединительные размеры мотор-редуктора 4МЦ2С-80

Типоразмер	Размеры, мм														Масса, кг
	аw	А	А1	В	B1	B2	L	L2max	L1	Н	H2max	H1	с	d	4МЦ2С
4МЦ2С-80	80	160	115	225	180	250	455	600	75	295	340	170	18	15	79

Размеры выходных валов мотор-редуктора 4МЦ2С-80

Исполнение Ц (цилиндрический)

Исполнение К (конический)

Типоразмер мотор-редуктора	Размеры, мм
	Общие		Цилиндрический				Конический
	d3	I3	d4	I4	b3	t3	d5	I5	b4	t4
4МЦ2С-80	35	80	М10	25	10	38	М20×1 ,5	58	6	18,55

Примечание: поле допуска диаметра d для цилиндрического конца вала до 50 мм – k6, свыше 50 мм – m6.

Технические характеристики мотор-редуктора 4МЦ2С-80

Тип мотор-редуктора	Межосевое расстояние	Номинальная частота вращения выходного вала, об/мин	Типоразмер эл. двигателя	Мощность эл. двигателя, кВт	Номинальный крутящий момент	Номинальная консольная нагрузка	Масса
4МЦ2С	80	28	90LA8	0,75	220-250	3700-4000	36-44
		31,5	80A6
		28	90LB6	1,1	210-368	3600-4800	36-47
		31,5; 35,5; 40; 45	80B6
		50	80A4
		35,5; 40; 45	90L6	1,5	190-368	3400-4800	38-46
		50; 56; 63; 71	80B4
		50; 56; 63; 71; 80; 90; 100	100L6	2,2	185-408	3400-5000	45-54
		112	90L4
		71; 80; 90; 100; 112; 125	100S4	3,0	230-393	3400-5000	51
		112; 125; 14; 180	100L4	4,0	95-332	2400-4000	53-56
		160; 180; 200; 224; 250; 280; 315; 355; 400	100S2
		140; 160; 180; 200; 224; 250; 280; 315; 355; 400	100L2	5,5	130-302	2900-4800	58

Конструктивные исполнения по способу монтажа мотор-редуктора 4мц2с-80

Пример записи условного обозначения мотор-редуктора 4МЦ2С-80

4МЦ2С-80-71-3,0-G110-Ц-У3, 380В
4МЦ2С	тип мотор-редуктора
80	межосевое расстояние, мм
71	частота вращения выходного вала, об/мин.
3,0	Мощность электродвигателя
G110	Конструктивное исполнение по способу монтажа
Ц	исполнение конца выходного вала
У3	климатическое исполнение и категория размещения по ГОСТ 15150-69
380В	номинальное напряжение сети переменного тока
