Редуктор пропановый малогабаритный БПО-5−2 баллонный одноступенчатый предназначен для понижения и регулирования давления газа, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления газа при питании постов и установок газовой сварки, резки, пайки, нагрева и других процессов газопламенной обработки. Редуктор БПО-5−2 изготавливается в соответствии с требованиями ГОСТ 13 861–89, ИСО 2503−83 и ГОСТ 12.2.052−81. Редуктор БПО-5−2 выпускается в климатическом исполнении УХЛ2 для типа атмосферы || и группы условий эксплуатации — 3 по ГОСТ 15 150–69, но для работы в интервале температур -25°÷+50° С.

Устройство и принцип работы пропанового редуктора БПО-5−2

Понижение давления газа в редукторе происходит путём одноступенчатого расширения одноступенчатого расширения его при прохождении через зазор между седлом и редуцирующим клапаном в камеру рабочего давления.

При вращении регулирующего маховика по часовой стрелке усилие задающей пружины передаётся через мембрану и толкатель на редуцирующий клапан. Последний перемещаясь, открывает проход газу из камеры высокого давления через образовавшийся зазор между редуцирующим клапаном и седлом в камеру рабочего давления и демпфирующую камеру. Сила, действующая на мембрану со стороны демпфирующей камеры, компенсирует силу задающей пружины и способствует установлению зазора, при котором давление в рабочей камере остается постоянным при различном расходе и различных входных давлениях газа. В рабочей камере редуктора установлен предохранительный клапан. На редукторе установлены показывающие устройства.

Редуктор присоединяется к баллону входным штуцером с помощью гайки/хомута

Отбор газа осуществляется через ниппель универсальный, к которому присоединяется резинотканевый рукав диаметром 9 или 6,3 мм по ГОСТ 9356–75.

Предприятием ведется дальнейшая работа по усовершенствованию конструкции редуктора, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем паспорте.

Меры безопасности при работе с пропановым редуктором БПО-5−2

При эксплуатации регулятора давления во время работ по газопламенной обработке металлов необходимо соблюдать правила техники безопасности и гигиены труда и требования ГОСТ 12.2.008−75. Перед открытием вентиля баллона выверните регулирующий маховик до полного освобождения задающей пружины. Запрещается быстрое открытие вентиля баллона при подаче газа в регулятор давления. Присоединительные элементы регулятора давления и вентиля баллона должны быть чистыми и не иметь никаких повреждений, следов масел и жиров.

Стандартная комплектация БПО-5-2

• Редуктор в собранном виде – 1 шт.
• Паспорт – 1 шт.
• Ниппель универсальный под рукав резиновый диаметром 6,3 мм или 9 мм по ГОСТ 9356-7 – 1 шт.
• Гайка – 1 шт.

Есть вопрос?
Оставьте телефон.
Мы вам поможем.

ООО «Спец-Эль» (далее ООО «Спец-Эль» или Администрация) обязуется сохранять Вашу конфиденциальность в сети Интернет. Настоящая Политика Конфиденциальности, рассказывает о том, как собираются, обрабатываются и хранятся Ваши личные данные. Администрация уделяет большое внимание защите личной информации пользователей.

Пользуясь сайтом ООО «Спец-Эль», пользователь тем самым дает согласие на применение правил сбора и использования данных, изложенных в настоящем документе.

Если Вы не согласны с условиями нашей политики конфиденциальности, не используйте сайт ООО «Спец-Эль»!

Собираемая информация

Администрация сайта может собирать следующую информацию о пользователях сайта:

• Фамилия, Имя, Отчество
• Адрес электронной почты
• Номер телефона
• Прочая информация

Использование информации

Ниже описаны некоторые способы использования личной информации пользователя:

• для предоставления информации и услуг, которые запрашивает пользователь
• для ответа на запросы пользователя

Раскрытие информации

Администрация не продает личные данные пользователя и не передает их третьим лицам без согласия на то пользователя.
Передача данных третьим лицам возможна, если это требуется органам спецслужб или если это требует законодательство.

Прочая информация
Дети любых возрастов могут беспрепятственно пользоваться данным сайтом.

Пропановый редуктор: особенности и использование

Пропановый редуктор – это простейший узел, который предназначается для регулирования давления газа, поступающего из баллона в сеть или на рампу. Профильное изделие применяется для газовой сварки и резки металлов, что считается незаменимым элементом системы. На современном рынке доступно несколько моделей товара, которые отличаются по физическим свойствам, исполнению и эксплуатации. Наибольшей распространенностью и популярностью пользуется редуктор БПО-5, который сертифицирован в России. Рассмотрим особенности функционирования, подключения и применение.

Строение и функционирование

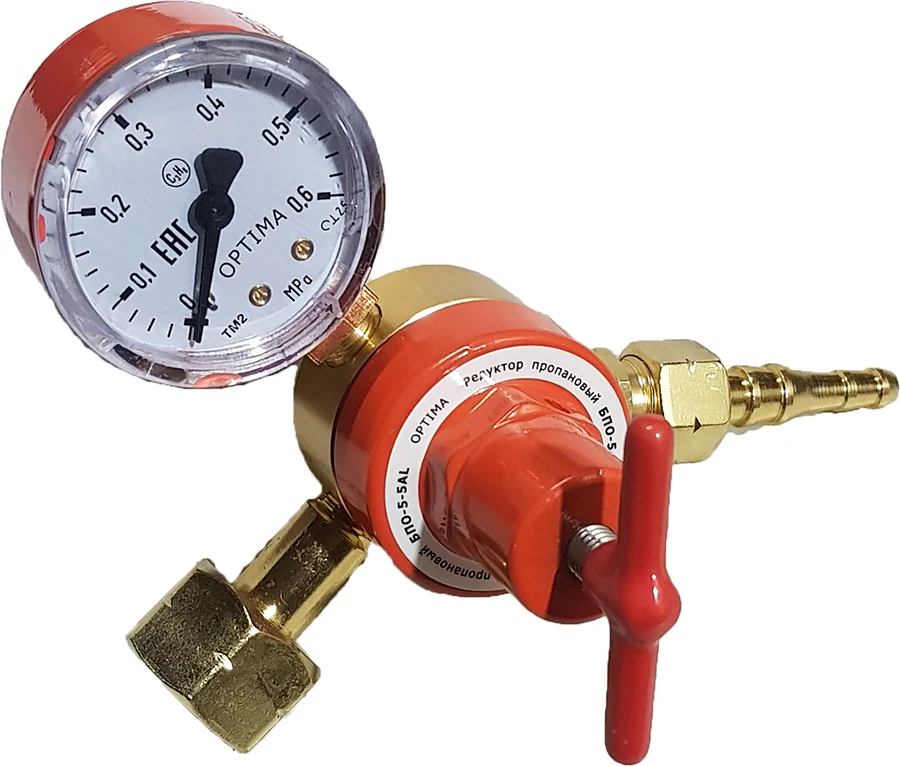

Современный пропановый редуктор БПО-5-5Al обладает простой системой, которая состоит из следующих элементов:

1. Изделие имеет накидную гайку, с использованием которой производится присоединение к баллону. Делается это ключом на 27.
2. Внутри располагается несколько камер, фильтр и запорная арматура. В подключенном положении газ проходит через входную фильтрацию и попадает в камеру высокого давления.
3. При вращении винта по часовой стрелке выполняется усилие на нажимную пружину, что создает напряжение на мембрану. Подобное приводит в действие толкатель, что открывает клапан. Это формирует зазор между седлом и клапаном в рабочей камере. Чем больше отвинчивается вентиль, тем выше давление.

Особенности пропанового редуктора зависят от модификации. Отдельные модели имеют различные устройства, которые показывают давление. В некоторых изделиях измерительный прибор отсутствует. Обратите внимание, что подключение выполняется через ниппель, который присоединяется к резаку или горелке.

Советы по эксплуатации и безопасности

Пропановый редуктор БПО-5-5 можно эксплуатировать для решения множества различных задач. Безопасность зависит от множества параметров, где основным считается сертификаты и наличие пломбы поверки. Изделие следует использовать в умеренном климате, желательно поддерживать температуру от 10 до 45 градусов.

При подборе продукции следует учитывать рабочее давление, способ присоединения и расход газа. Перед установкой обязательно убедитесь в отсутствии повреждений, вмятин. Стекло на манометре должно оставаться целым. Использование пропанового редуктора допускается только после предварительного осмотра. Открытие и закрытие следует выполнять без спешки, плавно. В процессе эксплуатации фильтры засоряются, поэтому не реже 2 раз в год следует чистить клапан. При выявлении неисправностей важно закрыть вентиль и прекратить использование прибора.

Где заказать?

Пропановый редуктор в ассортименте магазина «Intera» поможет быстро получить желаемый товар для сварки и резки. Продукция соответствует нормам и стандартам, обеспечивает комфортную и безопасную работу с металлом. Для приобретения рекомендуем перейти в каталог, найти необходимый товар и оставить заявку на него. Доставка выполняется по всей России, консультация предоставляется по телефону или в магазине по адресу: г. Ростов-на-Дону, ул. Таганрогская, 144.

ДЕМАХ ИЛА | Нравится | GrabCAD

DEMAH ILA | Нравится | GrabCAD

Узнайте о платформе GrabCAD

Познакомьтесь с GrabCAD как открытой программной платформой для аддитивного производства

Посетите нашу новую домашнюю страницу

Охладитель чиллер

Я сделал дизайн фильтра чиллера, надеюсь, он вдохновит

12 174 0

Регулятор пропана

Редуктор пропановый БПО-5-2

5 58 0

Nu-Line, встроенная воздушная масленка, клапан регулятора воздуха, поворотный стол SMW, регулировка клапана PSI

Nu-Line, встроенная воздушная масленка, клапан регулятора воздуха, поворотный стол SMW, регулировка клапана PSI

81 1680 9

Регулятор воздуха

Регулятор воздуха до 12 бар.

32 1259 1

Резервуар для воды

Смоделировано в Solidworks

4 359 0

АФР 2000

Пневматический фильтр Блок обработки воздуха Регулятор давления Редукционный клапан компрессора Маслоотделение от воды

215 3975 9

стандарт SCP4 200 500-gamak 355M4 250KW

стандартные деньги с помпой. şase modeli patchlidir.1/1 ölçek стандартный насос насос двойного всасывания Модель шасси запатентована. Масштаб 1/1

159 2294 10

Насос с магнитным приводом — азиатский насос

Торговая марка: Азия Насос Модель: MP10R Частота: 50/60 Гц Поток: 11/12 (л/мин) Напор: 1,5/2,1 (м) Материал: ГФРПП, ПВДФ Применение: Защита окружающей среды…

30 1037 0

Водяной насос CPM158 (двигатель бомбы)

Мотор водяного насоса Бомба де агуа

57 3929 12

Наружная резьба водяного насоса 1″

Наружная резьба водяного насоса 1″

92 2183 4

РамВент

Эта модель с приводом от компрессора является модулем принудительной вентиляции. Большинство деталей можно купить в магазине, а некоторые можно распечатать на 3D-принтере

2 18 0

Регулятор температуры и влажности воздуха Arduino

Устройство для автоматизации работы вентиляции и отопления в помещении с водяной насосной станцией

8 43 0

Радиатор

Радиаторы представляют собой теплообменники, используемые для передачи тепловой энергии от одной среды к другой с целью нагревания и охлаждения. Радиаторы арт…

23 573 0

Увлажнитель

Этот дизайн увлажнителя предназначен для простой 3D-печати и использования для пациентов, находящихся на искусственной вентиляции легких в течение длительного периода времени.

1 36 0

AdVentilate

Мы предлагаем компактный автономный автоматический аппарат ИВЛ, который можно распечатать на 3D-принтере и собрать в любом месте с использованием общедоступных деталей, таких как …

15 107 0

Блок управления отоплением и вентиляцией

Электрообогрев с вентиляционными заслонками

10 138 0

Блок водяного отопления и вентиляции

Блок водяного отопления и демпфирования вентиляции

8 177 1

НАГРЕВАТЕЛЬ

Петля прямоугольной трубы под углом для обогрева.

9 140 0

Нагреватель; Радиатор;

Отопитель/радиатор Диаметр рулона 0,75” Диаметр соединения 1 ” Количество катушек: 2

58 460 9

Двигатель постоянного тока

Двигатель постоянного тока — это любой из класса вращающихся электродвигателей, который преобразует электрическую энергию постоянного тока в механическую энергию. Наиболее распространенный тип…

120 924 23

Нагреватель со змеевиком

Почему вы должны быть наняты на эту роль

4 181 3

Вытяжной вентилятор процессора

Это модель вытяжного вентилятора процессора. Я только что загрузил файлы STEP и OBJ. У меня есть оригинальный файл SolidWorks. Если хотите, можете связаться со мной…

11 528 0

НЕРА-фильтр h24

Фильтр

HEPA — это фильтр особого типа, используемый в фармацевтике и других производственных областях, где поддерживается класс чистоты. Это эффективно…

9 568 2

ФА-20 ХБФ

Коробчатый вентилятор, продувающий воздух через печной фильтр MERV 13.

18 552 1

Газ МАФ (метилацетилен – алленовая фракция) – гарантия качества сварки и реальной экономии! « ООО Криогенсервис

Рус

21.05.2015



ДМРВ – сжиженный газ, эффективный заменитель ацетилена . Используется украинскими предприятиями более 10 лет.
ДМРВ в два раза дешевле ацетилена. Германия, Канада и США полностью отказались от использования ацетилена, а для сварки используется только газ МАФ – новинка в области сварки и резки металлов.
ДМРВ хранится и транспортируется в стандартных баллонах и баках для пропана.

Преимущество газа МАФ перед ацетиленом

– Снижение затрат на сварку в 2-2,5 раза (1 баллон МАФ заменяет 4 баллона ацетилена или 140-160 кг карбида Са по выполняемой работе)
– Увеличение трудозатрат производительность (отсутствие необходимости в ацетиленовом генераторе, сокращение времени на подготовку к сварочным работам)
– Безопасность (МАФ намного безопаснее ацетилена)
– Экологичность (по сравнению с карбидом газ МАФ не влияет на окружающую среду, в отличие от карбид кальция, не требующий регенерации шлама)
– Удобство эксплуатации и транспортировки (баллон МАФ в 4 раза легче ацетиленового баллона)
– Нормы транспортировки как для пропана (до 15 баллонов не является опасным веществом)
– Газ МАФ гарантийный срок хранения составляет 10 лет, тогда как ацетилен – 6 месяцев
– В отличие от ацетилена мало склонен к обратному удару
– Имеет эффективную температуру зоны пламени, близкую к температуре ацетиленового пламени (2927оС против 3087оС)

Наша компания предлагает Вам поставки газа MAF, а также полный спектр оборудования, необходимого для работы с газом MAF.

Комплект оборудования и материалы для перехода на ДМРВ:
– Баллон пропановый 50 л (контейнеры)
– Редуктор пропановый БПО-5
– Горелка ДМРВ ГЗУ
– Шланг кислородный
– Проволока заправочная марок Св08Г2С, Св12ГС марки
– фирма WITT (Германия) пожарный запорный клапан

Газ ДМРВ используется в следующих процессах газопламенной обработки металлов:
– резка и строжка углеродистой стали;
– газовая сварка и наплавка цветных металлов;
– пайка и пайка;
– поверхностная пламенная закалка;
– газопламенное напыление;
– нагрев металла для правки, гибки, формовки и т.д.

ВНИМАНИЕ:

Газ МАФ тяжелее воздуха, поэтому запрещается в процессе работы размещать газовый баллон в тех местах, где нет возможности на естественную или принудительную вентиляцию для предотвращения образования взрывоопасных концентраций газа МАФ в смеси с воздухом (3,4-10,8% по объему), а также в подвальных и подвальных помещениях. Сравнительные характеристики газов MAF, пропана и ацетилена:

Название индикатора	MAF	Ацетилен	Пропан
Температура пламени в смеси с кислородом, оС	2927	3087	2526
Безопасность, чувствительность к ударам	Стабильный	Нестабильный	Стабильный
Пределы взрываемости в воздухе, %	3,4-10,8	2,2-8,1	2,0-9,5
Предел взрываемости по кислороду	2,5-60	2,3-93	2,4-57
Тенденция к ответному удару	Незначительная	Значительная	Незначительная

В связи с решением правительства Украины от 1994 года о внедрении энергосберегающих технологий в народное хозяйство Ваше решение использовать на своем предприятии газ МАФ вместо дорогого и взрывоопасного ацетилена будет своевременным и целесообразным.
