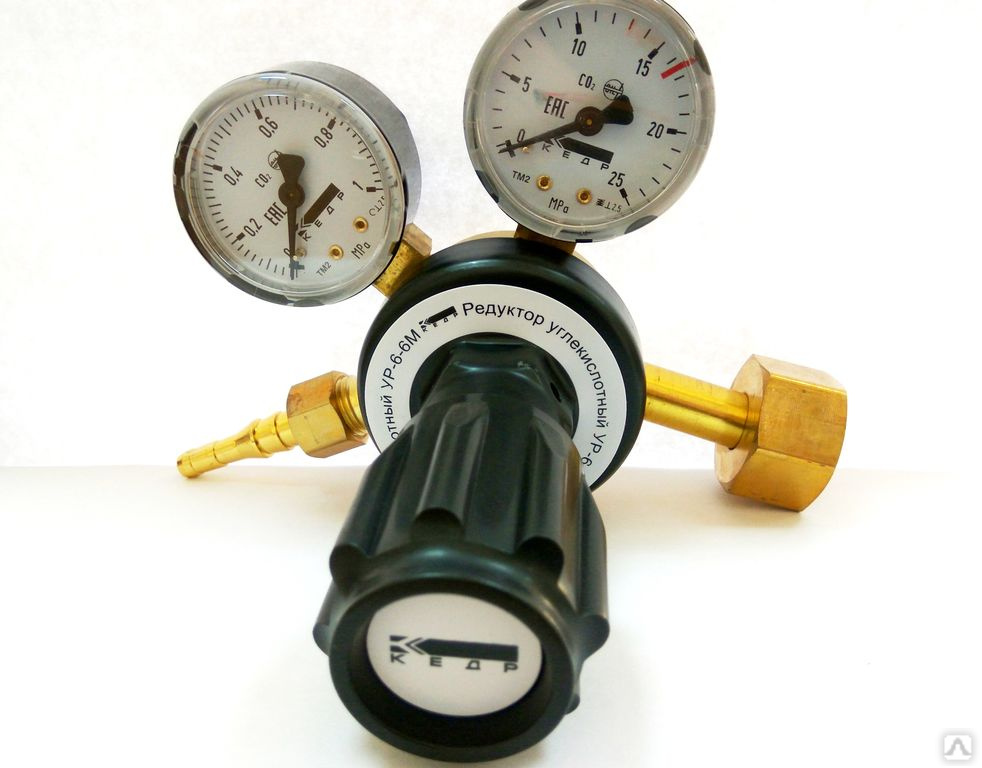

Редуктор баллонный УР-6-6 (M)

В МАГАЗИНЕще цены и похожие товары

1 190

1250

Редуктор газовый для пропановых баллонов с регулировкой Тип: Газовый редуктор на баллон, Размер:

В МАГАЗИНЕще цены и похожие товары

590

590

Редуктор для газового баллона Тип: Редуктор пропановый, Размер: Длина 20. 000 Ширина 10.000 Высота

В МАГАЗИНЕще цены и похожие товары

681

1126

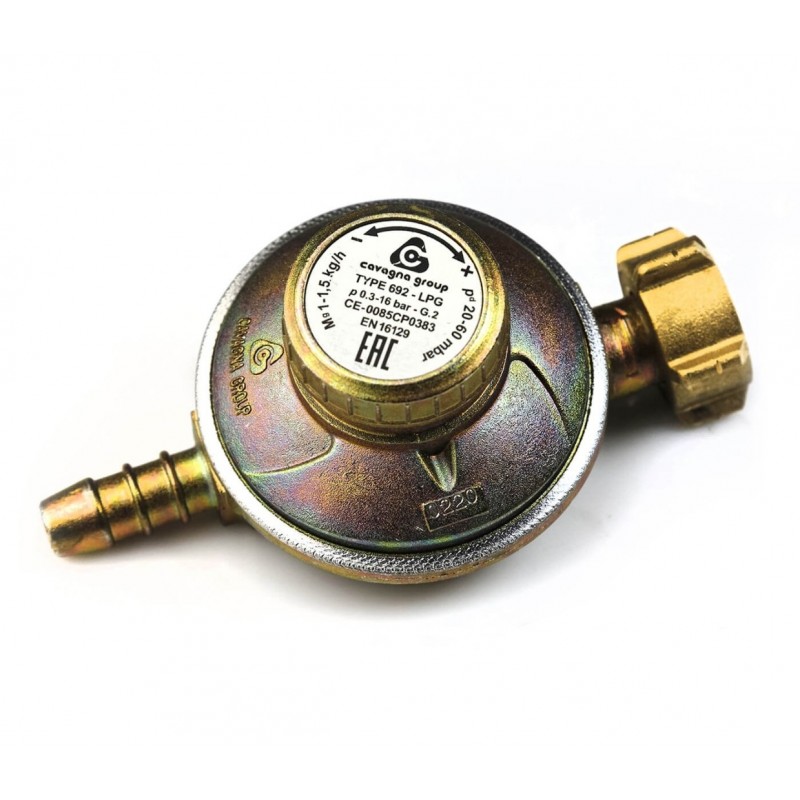

Редуктор пропановый для баллона Cavagna Group, ТИП 692 Тип: Газовый редуктор на баллон, Размер:

В МАГАЗИНЕще цены и похожие товары

Регулятор (редуктор) давления бытовых газовых баллонов, тип 733, 10 кг/ч, Cavagna group (Италия), под сильфонную подводку тип: регулятор, тип газа: пропан, наибольшая пропускная способность: 5.34 м³/час

ПОДРОБНЕЕЕще цены и похожие товары

549

624

Редуктор-регулятор давления IGT-A302iP2 бытовой для газовых баллонов, штуцер под шланг Тип: Газовый

В МАГАЗИНЕще цены и похожие товары

990

1320

Регулятор давления газа Mondial (Италия) с регулировкой Тип: Газовый редуктор на баллон, Размер:

В МАГАЗИНЕще цены и похожие товары

470

990

Редуктор давления тип 694 комбинированный СНГ + KLF, Cavagna group Italy Тип: Регулятор давления

В МАГАЗИНЕще цены и похожие товары

1 259

2550

Регулятор расхода газа ПТК У-30/АР-40-1Р МИНИ Тип: Газовый редуктор на баллон, Размер: Длина 17. 000

В МАГАЗИНЕще цены и похожие товары

Регулятор (редуктор) давления газа РДСГ 2-1,2 (Балтика), НЗГА (Беларусь), под шланг тип: редуктор давления, тип открытия/закрытия клапана: автоматический, тип присоединения: зажимной

ПОДРОБНЕЕЕще цены и похожие товары

445

495

Регулятор давления IGT A302i-G1 Г/Ш 1/2

ПОДРОБНЕЕЕще цены и похожие товары

2 385

2650

Газовый редуктор 4 кг/час 20-90мбар (10 ступеней) KLF Топ продаж: есть, Новинка: есть, Вывод товара

ПОДРОБНЕЕЕще цены и похожие товары

Редуктор под туристический баллон с резьбой GOK (Германия) EN61 1 кг/ч 29 mbar газовые рампы: есть,

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 4

Газовые редукторы низкого давления

  •  О компании
  •  Контакты
  •  Документы и лицензии
  •  Обратная связь
  •  Региональные дилеры
Газовые редукторы низкого давления

Газовые редукторы низкого давления (пропан-бутан) предназначен для понижения давления газа или газовой смеси (находящейся в газовом балоне), до рабочего давления и для автоматического поддержания этого давления постоянным, независимо от изменения давления газа в баллоне или газопроводе.

Кроме того, газовый редуктор может выполнять роль клапана сброса давления. Использование редукторов и клапанов сброса давления может быть совместным, в этом случае редуктор устанавливается на входе в систему и регулирует приток газа, тогда как клапан устанавливается на выходе и при необходимости обеспечивает сброс излишнего давления, что повышает общую стабильность системы.

Газовый редуктор N360 1,0 кг/ч

Редуктор газовый (пропан-бутан) N360 1,0 кг/ч

Подробнее…

Редуктор газовый N080 1,0 кг/ч

Газовый редуктор (пропан-бутан) N080 1,0 кг/ч

Подробнее…

Газовый редуктор N110 1,0 кг/ч

Редуктор газовый (пропан-бутан) N110 1,0 кг/ч

Подробнее…

Редуктор газовый N060 1,0 кг/ч

Газовый редуктор (пропан-бутан) N060 1,0 кг/ч

Подробнее. ..

Газовый редуктор N065 1,0 кг/ч

Редуктор газовый (пропан-бутан) N065 1,0 кг/ч

Подробнее…

Редуктор газовый N100 1,0 кг/ч

Газовый редуктор (пропан-бутан) N100 1,0 кг/ч

Подробнее…

Газовый редуктор N144 0,8 кг/ч

Редуктор газовый (пропан-бутан) N144, 164 0,8 кг/ч

Подробнее…

Редуктор газовый N120 1,5 кг/ч

Газовый редуктор (пропан-бутан) N120 1,5 кг/ч

Подробнее…

Газовый редуктор N130 1,3 кг/ч

Редуктор газовый (пропан-бутан) N130 1,3 кг/ч

Подробнее…

Редуктор газовый N150 1,3 кг/ч

Газовый редуктор (пропан-бутан) N150 1,3 кг/ч

Подробнее…


Газовый редуктор – неотъемлемая часть газобаллонного оборудования. Редукторы необходимы для оптимизации давления газа при выходе его из емкости (баллона). Давление газа в газбаллоне или газобаллонной установке нельзя отнести к постоянным, устойчивым величинам. Оно зависит от количества газа, находящегося в емкости, а также от температуры окружающей среды и некоторых других факторов в зависимости от вида эксплуатируемого газа. Для эффективного использования газового баллона и стабильной работы газозависящего оборудования (это могут быть газовые плиты, водонагреватели, сварочные аппараты, котлы, конвекторы и т.д.) используют газовые редукторы. Они снижают давление выходящего из баллона газа до необходимого рабочего значения и удерживают его не зависимо от изменения давления внутри самого баллона.

Так ли необходимы газовые редукторы? К сожалению, огромный спектр работ на газовоиспользующем оборудовании просто невозможно будет выполнить без них оптимально. Баллоны, не оснащенные газовыми редукторами, при эксплуатации могут потерять устойчивость. Это происходит вследствие так называемого эффекта запирания, когда расход газа начинает стремительно приближаться к критическому значению. В этих случаях его скорость истечения увеличивается в разы и начинает сравниваться по своим физическим данным со скоростью звука. Сила возрастает до таких величин, что газовый баллон, наподобие воздушного шарика, начинает прыгать из стороны в сторону.

Редукторы разделяют на два типа по принципу работы: прямого и обратного действия. Последний вариант считается более удобным и предпочтительным при эксплуатации газового баллона. При использовании таких типов редукторов давление газа в баллоне обратно пропорционально рабочему давлению, т.е. при уменьшении давления газа в газбаллоне, увеличивается (возрастает) рабочее давление.

Газовые редукторы изготавливают с учетом горючести/негорючести газа. Редуктор для горючих газов (метан, водород и др.) снабжают левой резьбой. Это позволяет избежать случайного их присоединения к кислородному баллону. Обратную резьбу (правую) имеют редукторы, приспособленные для работы с негорючими газами (азот, гелий и др.). Каждый вид редуктора отличается цветом корпуса.

Газовые редукторы, как правило, оснащаются встроенным расходометром. Расходометр стабилизирует подачу газов, обеспечивая при этом высокую работоспособность системы. Наиболее эффективен расходометр при производстве полуавтоматической сварке, он обеспечивает точную подачу защитных газов.

Вы действительно хотите удалить эту запись?

Снятие ГБО

Классификация регуляторов газа

Прежде чем использовать редуктор давления, следует ознакомиться с его разновидностями и основными параметрами, по которым классифицируют данные приборы.

Принцип работы

По принципу работы газовые приборы бывают прямого и обратного вида.

В редукторах прямого вида газ, проходящий через штуцер, с помощью пружины действует на клапан прижимая его к седлу, тем самым блокируя попадание в камеру газа высокого давления. После выдавливания мембраной клапана от седла происходит постепенное снижение давления до рабочего уровня газового прибора.

Принцип работы прибора обратного вида устроен на сжатии клапана и блокировании дальнейшей подачи газа. При помощи специального регулируемого винта происходит сжатие нажимной пружины, при этом выгибается мембрана, а передаточный диск действует на обратную пружину. Поднимается рабочий клапан, и движение газа к оборудованию возобновляется.

При повышении давления системы (баллон, редуктор, рабочее оборудование) в редукторе с помощью пружины происходит выпрямление мембраны. Передаточный диск, опускаясь вниз, воздействует на обратную пружину и придвигает клапан к седлу.

Следует отметить, что бытовые редукторы для газового баллона обратного вида действия являются более безопасными.

Особенности монтажа

По позиционированию и особенностям монтажа устройства разделяют на рамповые, сетевые и баллонные.

Рамповые газовые регуляторы необходимы для понижения и стабилизации уровня давления газа, поставляемого одним источником. Устройства имеют свойство понижать рабочее давление газа подающегося из центральной магистрали или ряда источников. Применяются при больших объемах сварочных работ. Сетевые стабилизаторы удерживают значение низкого давления газа, поставляемого от коллектора распределения.

Виды рабочего газа

Специфика работы, а также метод подсоединения регулятора давления к источнику целиком зависят от свойств рабочего газа. Согласно используемому материалу устройства бывают такие:

Устройства, работающие с ацетиленом, фиксируются при помощи хомута и упорного винта, тогда как для других используют накидную гайку с резьбой, идентичной резьбе штуцера у вентиля.

Цвет корпуса и тип регулятора

Пропановые редукторы окрашены в красный, ацетиленовые — в белый, кислородные — в синий, углекислотные — в черный. Цвет корпуса соответствует типу рабочей газовой среды.

Устройства стабилизации давления бывают для работы с горючими и негорючими носителями. Отличие между ними заключается в направлении резьбы на баллоне: у первых она левосторонняя, у вторых — правосторонняя.

Как работает редуктор для баллона

1 Прямой редуктор

Обычный простой редукционный аппарат для газа, состоит из двух камер c областью повышенного и низкого давления разделенных между собой резиновой мембраной. Кроме того, “редукционник” оборудован входным и выходным штуцером. Современные приборы сконструированы так, что сильфонная подводка вкручивается прямо в редуктор. Все чаще можно встретить газовый редуктор с третьим штуцером, предназначенным для монтажа мономера.

После подачи газа по шлангу и далее через штуцер он поступает внутрь камеры. Создаваемое газовое давление стремится открыть клапан. С обратной стороны на клапан давит запорная пружина, возвращая его назад на специальное посадочное место, называемое в простонародье “седло”. Возвращаясь на свое место, клапан препятствует бесконтрольному поступлению газа высокого давления из баллона.

Мембрана

Вторая действующая сила внутри редуктора является резиновая мембрана, разделяющая устройство на область высокого и низкого давления. Мембрана выступает “помощником” высокому давлению и в свою очередь стремится приподнять клапан из седла, открывая проход. Таким образом, мембрана находится между двух противоборствующих сил. Одну поверхность поддавливает нажимная пружинка (не путайте с возвратной пружиной клапана), которая хочет открыть клапан, с другой стороны, на нее давит уже прошедший газ в зону низкого давления.

Нажимная пружина имеет ручную регулировку силы нажатия на клапан. Советуем газовый редуктор купить с посадочным местом под манометр, таким образом вам будет легче осуществлять регулировку нажатия пружины до нужных значений давления на выходе.

По мере выхода газа из редуктора к источнику потребления, давление в камере рабочего пространства понижается, давая возможность распрямиться нажимной пружинке. Она то и начинает выталкивать клапан из седла, снова позволяя наполнить прибор газом. Соответственно давление ползет вверх, надавливая на мембрану уменьшая размер нажимной пружинки. Клапан перемещается назад в седло суживая щель, уменьшая наполнение газом редуктор. Далее процесс повторяется до тех пор, пока давление не выравнивается до установленного значения.

Следует признать, что редукторы для газовых баллонов прямого типа ввиду сложной конструкции, не пользуются повышенным спросом, гораздо более широкое распространение нашли редукторы обратного типа, к слову сказать они считаются приборами с высокой степенью безопасности.

2 Обратный редуктор

Функционирование прибора, заключается в противоположном действии описанном выше. Сжиженное голубое топливо подается в камеру где создается высокое давление. Баллонный газ накапливается и мешает клапану открыться. Чтобы обеспечить поступление газа в бытовой прибор, требуется повернуть регулятор по направлению правой резьбы.

С обратной стороны ручки регулятора находится длинный винт, который накручиваясь надавливает на нажимную пружинку. Сжимаясь она начинает изгибать эластичную мембрану в верхнее положение. Таким образом, передаточный диск посредством штока, оказывает давление на обратную пружинку. Клапан приходит в движение, начинает приоткрываться, увеличивая зазор . Голубое топливо устремляется в щель и заполняет рабочую камеру с низким давлением.

В рабочей камере, в газовом шланге и в баллоне давление начинает возрастать. Под действием давления осуществляется распрямление мембраны, содействует ей в этом постоянно сжимающаяся пружинка. В результате, механических взаимодействий передаточный диск опускается ослабляя обратную пружину, которая стремится вернуть клапан на свое посадочное место. Закрывая зазор, естественно поступление газа из баллона в рабочую камеру ограничивается. Далее с понижением давления в сильфоновой подводке запускается обратный процесс.

Одним словом, в результате сдержек и противовесов, качели удается уравновесить и газовый редуктор поддерживает в автоматическом режиме сбалансированное давление, без резких скачков и перепадов.

Схема подключения к котлу

Баллоны подключаются к системе через специальный редуктор, который преобразует газ из жидкого состояния в газообразное для дальнейшей подачи на котел.

Газовые баллоны с отдельными редукторами

Обратите внимание! Расход газа через редуктор должен составлять 1,8-2,0 м. куб/час, обычный газовый редуктор с расходом 0,8 м

куб/час для этой системы не подходит.

При подключении баллонов к котлу используется два варианта: один общий редуктор для всех баллонов или для каждого – отдельный редуктор. Последний вариант более безопасный, но и более затратный.

К газовому котлу может быть подключено сразу несколько баллонов, что позволяет увеличить время между их заправками. Для этого используется рампа – двухплечевой коллектор, распределяющий емкости баллонов на две группы, основную и резервную.

Сначала газ выбирается из баллонов основной группы, а когда он заканчивается, рампа выполняет автоматическое переключение котла на резервную группу. Момент переключения сопровождается сигналом. После подключения к рампе уже заправленных баллонов, котел автоматически переходит на работу от основной группы.

Схема подключения баллонов к рампе

Обратите внимание! Газовые баллоны устанавливают на расстоянии минимум 2 м от котла, но оптимальный вариант их размещения – в отдельно стоящем нежилом помещении или утепленном газовом шкафу с северной стороны дома. Недопустимо попадание на газовые баллоны прямых солнечных лучей

Недопустимо попадание на газовые баллоны прямых солнечных лучей.

Толщина стенки металлических труб газопровода должна быть не менее 2 мм. В местах прохода через стены труба помещается в специальный футляр и запенивается. Котел подсоединяется к газопроводу с помощью гибкой подводки, а для редуктора используется резинотканевый рукав (дюритовый шланг).

Расчет количества газовых баллонов для отопления

Виды баллонов для отопления

Одним из существенных недостатков такого теплоснабжения является постоянное пополнение запасов топлива. Поэтому необходимо заранее рассчитать сколько нужно баллонов для котла. Точной методики для этого не существует. Но есть ряд способов, с помощью которых можно определить примерный расход топлива.

Для определения расхода при отоплении газовыми баллонами необходимо ознакомиться с технической документацией котла. В ней указано потребление топлива, как для природного, так и для сжиженного газа. Обычно в последнем случае производители дают расход в кг/час. Для котлов мощностью 24 кВт он составляет около 3,5 кг/час.

Кроме этого учитывается интенсивность потребления топлива. В среднем для поддержания нормальной температуры в зимний период теплоснабжение частного дома баллонным газом работает от 12 до 16 часов в сутки. Если отопительный сезон составляет около 100 дней – общий расход для котла мощностью 24 кВт будет равен:

Т.е. в среднем в сутки нужен будет 1 баллон для котла отопления емкостью 50 л. Это максимальный расход топлива, который можно снизить следующим образом:

  • Установка автоматики для подачи газа;
  • Приобретение современных моделей котлов с высоким КПД;
  • Утепление дома для уменьшения тепловых потерь.

Но даже эти меры не сильно скажутся на потреблении топлива. Практически все отзывы об отоплении газовыми баллонами указывают на актуальность монтажа такого типа теплоснабжения только в домах с небольшой площадью и непостоянным проживанием.

В таблице показано сколько нужно баллонов для котла теплоснабжения в зависимости от площади дома.

Кол-во баллонов 50 л, шт.

Это не окончательные цифры. Для каждой системы теплоснабжения выполняется индивидуальный расчет сколько нужно баллонов для котла. Также необходимо учитывать правильность заполнения емкости.

Предварительно удаляется вся жидкость, замеряется вес пустого баллона.

При заправке баллона проконтролировать уровень его заполнения можно, измерив уровень температуры. Область, где имеется газовая смесь, будет охлаждать баллон.

Отопление загородного дома баллонным газом

Для создания качественно работающей обвязки отопительной системы частного дома, как правило, используют газовые котлы. По сравнению с альтернативными вариантами тепловых приборов, они являются наиболее выгодными и простыми в эксплуатации. Но как быть тем, у кого нет возможности подключения частного дома к централизованной газопроводной магистрали? Из этой статьи вы узнаете, можно ли отапливать дом газом из баллонов и как правильно настроить безопасное отопление газовыми баллонами.

  1. Что выгоднее – использовать конвектор или баллон?
  2. Правильное хранение – залог безопасности
  3. Преимущества газобаллонного обогрева
  4. Недостатки отопления сжиженным газом

Конструкция и принцип действия газового редуктора.

Любой пропановый редуктор в своем составе имеет следующие компоненты:

  • клапан;
  • рабочую камеру;
  • запорную пружину;
  • нажимную пружину;
  • мембрану.

Пропускная способность данного устройства зависит от степени открытия клапана, на который с одной стороны воздействует мембрана и нажимная пружина, а с другой – газ и запорная пружина. Чем выше давление пропана в баллоне и меньше расход газоиспользующего оборудования, тем ближе клапан расположен к седлу. И наоборот, при падении давления в камере и увеличении расхода клапан открывается больше. Рабочие параметры бытового пропанового редуктора определяются жесткостью пружин и упругостью мембраны. Некоторые модели дополнительно снабжают вентилем, вал которого соединен с нажимной пружиной, что позволяет вручную регулировать подачу газа в определенном диапазоне.

Принцип функционирования устройства:

Современные пропановые редукторы иногда дополнительно оснащают предохранительным механизмом, который срабатывает в случае превышения входного давления пропана-бутана. С целью повышения уровня безопасности такие редукторы, как правило, устанавливают на газгольдерах и групповых баллонных установках, используемых для газификации одного или нескольких домов. Больше о том, как реализуется автономное отопление в частных домохозяйствах, можно узнать из статьи: Автономное отопление пропан бутаном.

Виды газовых редукторов.

Редукторы, которые используются для контроля и регулировки давления разных газов и их смесей, подразделяются на многочисленные виды. Классификация этих устройств происходит по разным признакам.

Так, по принципу действия выделяют два основных вида этих устройств:

  • обратного действия;
  • прямого действия.

В зависимости от того, на какие именно емкости крепится редуктор и какие задачи он выполняет, выделяют такие виды, как:

  • баллонные;
  • сетевые;
  • рамповые.

Разные виды редукторов применяются и с разными газами. Так, бывают редукторы:

  • для ацетилена
  • водородные;
  • для кислорода;
  • метановые;
  • пропан-бутановые.

Различные редукторы имеют не только разный принцип действия, но и по разному обеспечивают рабочее давление газа, имеют разное количество степеней редукции. Так, выделяют:

  • одноступенчатые устройства с пружинным механизмом;
  • двухступенчатые также с пружинным механизмом;
  • одноступенчатые редукторы с пневматическим механизмом.

Стоит упомянуть, что внешне редукторы отличаются цветом (в зависимости от газа, для которого они используются), устройством крепежа и пр. Так, для примера, редукторы, за исключением ацетиленовых, поставляются с накидными гайками, резьба которых идентична резьбе штуцера вентиля. Особенность крепления ацетиленовых редукторов — это хомут с упорным винтом.

Редуктор прямого действия.

В случае с редуктором прямого действия газ, который попадает в камеру высокого давления, не закрывает, а, наоборот, открывает клапан. Он же, в свою очередь, прижимается к запорной пружине. Мембрана редуктора тут выполняет роль «хранителя» баланса между двумя силами: она необходима для отведения клапана от пружины и открытия доступа газу в камеру низкого давления.

На практике большей популярности добились именно редукторы, работающие по обратному принципу. Так как эти устройства зарекомендовали себя как более надежные и простые в использовании. Редукторы обратного действия можно встретить на многих газовых баллонах.

Газовый редуктор в системе газоснабжения выполняет важную стабилизирующую функцию. За счет него переменное и высокое давление сглаживается до более-менее постоянного, что обеспечивает тем самым нормальную и безопасную работу оборудования.

Применяются редукторы практически везде, где речь идет о газовом оборудовании, будь то устройства, работающие на горючих (метане, водороде и др. ) или инертных (азот, гелий и проч.) газах. Типичным бытовым примером является редуктор для газового баллона, известный также как «лягушка».

Он знаком практически всем владельцам индивидуальных (автономных) источников, вынужденных приобретать таковые из-за удаленности от магистралей и отсутствия по этой причине подключения к централизованному газоснабжению. должен оставаться под давлением порядка 15 бар, в то время как для устройств-потребителей нормальным является от 10 до 36 мбар.

Если через редуктор пропан предварительно не пропустить, то результаты прямого подключения могут оказаться для вас полной неожиданностью.
Тем более это относится к баллонам со сжатым газом (напр., метаном, находящимся под давлением 250 бар). «Лягушка» стоит недорого, и проще обзавестись ей, чем потом потратиться на устранение последствий катастрофы.

Автомобилисты, оснастившие свои машины экономичным газобаллонным оборудованием, также знакомы с данным устройством. Сжиженный (или сжатый) газ в таких системах тоже предварительно направляется в редуктор пропан-бутановой смеси (или метановый), а уж затем поступает в карбюратор или инжектор.

Газовый редуктор находит применение и в промышленности. В местах перехода от крупных магистралей к локальным сетям требуется значительное снижение давления. Здесь используются мощные и габаритные изделия. Другим примером могут служить редукторы для газгольдеров, задействованных в снабжении промышленных объектов или людских поселений.

Недостатки газового отопления на баллонах

Как и у любого другого способа отопления, этот тоже имеет свои недостатки:

  • если баллон находится на улице, в случае сильного мороза система может отключиться – конденсат замерзнет, и будет препятствовать выходу газа;
  • нельзя размещать баллоны в непроветриваемых помещениях;
  • поскольку газ тяжелее воздуха, то при утечке он может спуститься вниз (в подвал, подпол), и при сильной концентрации возникнут серьезные последствия.

Таким образом, отопление с помощью газовых баллонов при невыполнении некоторых условий может быть весьма опасным. Поэтому хранить их нужно только в проветриваемых помещениях, под которыми отсутствует подвал. Желательно даже разместить их в отдельной пристройке на участке. Помещение обязательно должно быть теплым, чтобы не произошло отключения системы в мороз. Если в пристройке прохладно, то придется сделать для баллонов утепленный металлический или пластмассовый короб. Для утепления стенки обшивают пенопластом толщиной в 5 сантиметров. В крышке короба обязательно делают вентиляционные отверстия.

Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

Образец паспорта на газовую плиту

Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1. 5 кг/ч (kg/h)

Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.

0,45 м3 (для пропан — бутана)

1000 Па — 1 кПа — 10 mbar

30 mbar — 0,03 bar

Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.

Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке

Правила установки и эксплуатации газового редуктора

Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.

Подключение через штуцер

Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:

  1. Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
  2. Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
  3. К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
  4. Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.

Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.

Пример подключения пропанового редуктора в групповой баллонной установке

Качественно исполненный бытовой пропановый стабилизатор может прослужить не один год без серьезного ремонтного вмешательства. Периодической замене подлежат только резинотехнические материалы, которые со временем теряют свою эластичность. Также следует 1-2 раза в год осматривать и при необходимости прочищать перепускной клапан. Степень засорения газоредуктора напрямую зависит от чистоты используемой пропан-бутановой смеси. Например, здесь вы можете ознакомиться с типовыми формами поставки этой смеси высокой чистоты в соответствии с ГОСТ. Если применять газ высокого качества, то срок службы запорно-регулирующей арматуры и газоиспользующего оборудования существенно увеличится, а вероятность внезапных отказов системы автономного газоснабжения будет сведена к минимуму.

Редуктор для бытового газового баллона является промежуточным звеном в цепочке источник газа-потребитель газа. Выполняет функцию стабилизации рабочего давления пропан–бутановой газовой смеси, находящейся в баллоне в сжиженном состоянии, а значит, под большим избыточным давлением.

Как работает газовый редуктор

Редуктор прямого действия

Газ под большим давлением из баллона поступает в камеру, оборудованную запорным клапаном. Клапан под воздействием избыточного давления открывается и начинает упираться в седло. После чего газ перестает подаваться на выход.

Мембрана, отвечающая за регулирование давления, под действием пружины начинает смещать клапан от поверхности седла. Давление снижается ввиду незначительного прохода и достигает безопасного, пригодного для эксплуатации.

Далее распрямившаяся пружина позволяет клапану открыть доступ к поступлению нового объема газа из баллона, и процесс регулирования повторяется. На нерегулируемых редукторах усилие пружины настраивается на заводе-изготовителе, являясь регулятором давления.

Редуктор обратного действия

Здесь принцип несколько иной. Поступающий газ от источника прижимает клапан к седлу, препятствуя его выходу. В конструкции заложен винт, при помощи которого регулируется усилие сжимания пружины.

Сжимая пружину винтом (регулятором), предохранительная мембрана изгибается, пропуская некоторое количество газа. Опорный диск приводит в действие обратную пружину после чего клапан поднимается, освобождая путь топливу.

Рабочая камера имеет такое же давление, как и в баллоне. Мембрана под действием пружины переходит в исходное состояние, и опорный диск перемещается книзу, при этом давя на обратную пружину. Вследствие чего клапан придавливается к седлу корпуса.

Стоит сказать, что многие отмечают большую популярность редукторов обратного действия. Они более безопасны при эксплуатации.

Газовые баллоны зимой

Если газовые баллоны находятся снаружи дома, то зимой при отрицательных температурах давление сжиженного газа снижается, и котел может просто отключиться. Чтобы этого не случилось, баллоны устанавливают в специальном шкафу с хорошей вентиляцией, утепленном негорючими материалами. Также для этой цели подойдут отдельно стоящие нежилые строения с минимальным обогревом. При пользовании баллонами следует соблюдать меры безопасности:

Специальный шкафчик для установки баллонов

  • Запрещается отогревать емкости с газом с помощью открытого огня;
  • Рядом с баллонами не должны находиться подвал или погреб, так как сжиженный газ при утечке опускается вниз, не имеет запаха и способен накапливаться до взрывоопасной концентрации;
  • Желательно установить датчик утечки газа;
  • Складирование полных емкостей допускается на расстоянии от 10 м до жилого помещения;
  • Хранение пустых баллонов в доме запрещено;
  • Один раз в 4 года необходимо проверять баллоны на целостность и герметичность.

Как и для чего используются редукторы

Газовые на вид ничем не отличаются друг от друга. Принято изготавливать их, в зависимости от типа газа. Все используемые газы подразделяются на две группы:

Баллоны для хранения оснащаются штуцером с правой (нормальной) резьбой для негорючих газов. Соответственно баллоны с горючими газами оборудуются левой резьбой. Те же принципы и у редукторов.

Многие садоводы замечали, если нужно заменить пустую емкость для питания плиты, гайка откручивается в обратную сторону.

Газовые редукторы встречаются практически во всех сферах нашей жизни. От промышленности и до медицины. Для сварочных работ используются: кислород, ацетилен, аргон, углекислоту и прочие.

Строители, кроме сварочного оборудования при устройстве кровли, пользуются пропаном. Также пропановыми редукторами оснащены все бытовые баллоны.

Медицинские учреждения, кроме кислорода, пользуются азотом и популярным в последнее время «веселящим газом».

Мы привыкли видеть, что емкости для хранения газов изготавливаются из металла. Они имеют значительные габариты и вес. Но на смену им приходят емкости из композитных материалов.

В отличие от металлических баллонов, они более безопасны и легче. Производители заявляют, что при нештатной ситуации он не разлетается в стороны, образуя большое количество травмирующих осколков.

Соответственно для композитных баллонов требуется предназначенный для них редуктор. Среди их характеристик стоит отметить:

  • гайка накручивается с легкостью;
  • для прокладки заявлен срок службы в течение 10 лет;
  • конструкция обеспечивает полную герметизацию.

На данный момент редукторы для бытового газового оборудования так плотно вошли в нашу жизнь, что относимся к ним с неким пренебрежением. А они отвечают за целостность жилого пространства, да и купить их можно по невысокой цене.

Перед покупкой следует обратить внимание на следующее:

  • вид используемого газа;
  • тип газового баллона;
  • присоединительные размеры;
  • есть ли регулятор для изменения давления;
  • цена.

Выбор котла для баллонного отопления

Котлы отопления на сжиженном газе

В настоящее время производители не выпускают узкопрофильные котлы отопления на баллонном (сжиженном) газе. Однако без предварительной модификации нельзя использовать оборудование, рассчитанное на природный газ.

Перед приобретением котла необходимо удостовериться, что в комплектацию входит набор для адаптации оборудования для пропана. В набор входят форсунки с более широким соплом и комплект крепления их к горелке. Процедуру переустановки можно выполнить самостоятельно только в том случае, если это предусмотрено конструкцией.

Есть несколько типов газовых котлов отопления на баллонном газе, которые отличаются эксплуатационным и техническими показателями:

  • Тип горелки — открытая или закрытая. Лучше всего приобрести котлы теплоснабжения на баллоном газе с закрытой горелкой. Для их работы забор воздуха происходит с улицы с помощью коаксиальной трубы;
  • Монтаж – настенный или напольный. Большинство моделей с мощностью до 24 кВт монтируются на стену;
  • Количество контуров. Для теплоснабжения дачи газовыми баллонами можно приобрести недорогой одноконтурный котел. Если же в доме планируется постоянное проживание – рекомендуется купить двухконтурную модель с обеспечением горячего водоснабжения.

Предварительно рассчитать расход при теплоснабжении газовыми баллонами можно, ознакомившись с техническим паспортом оборудования. Однако зачастую производители дают максимальный расход при максимальной мощности оборудования. Чем ниже интенсивность работы горелки – тем меньше будет расходоваться топливо.

Наилучшими показателями работы обладают газовые котлы отопления на баллонном (сжиженном) газе с чугунным теплообменником. Он прослужит намного дольше, чем стальной.

Подключение к подаче газа

Эту часть работы выполняют газовики. Даже если вы профессионал, но выполнили врезку без соответствующего разрешения и собственными силами, вам грозит административная ответственность.

Если вы дилетант, ваши действия могут привести к нешуточной аварии.

На что следует обратить внимание, когда производится подключение к подаче газа:

  • установка запорной арматуры – газового крана, который будет перекрывать подачу;
  • за краном по соответствующим нормативам устанавливают газовый фильтр;
  • через фильтр к магистрали подсоединяется труба от котла, строго металлическая. Предпочтительно использовать в этом качестве гибкую гофрированную трубу из нержавейки;
  • трубу подсоединяют к соответствующему патрубку котла с помощью накидной гайки с уплотнительной прокладкой из паронита;
  • стыки элементов должны быть герметично заделаны. Для герметизации этих участков используются пакля и краска либо их современные аналоги. Синтетика исключается.

Для проверки герметичности подключения газа соединения смачивают мыльным раствором и смотрят, не появились ли пузырьки.

Зачем нужен редуктор давления для газовых балонов?


Никакой газовый гриль не работает должным образом без редуктора давления. Газовое отопление в передвижном доме или прицепе неэффективно без использования редуктора; также для плиты, горелок, радиаторов или отапливаемых приборов и список можно расширять. Без редуктора давления газа (также известного как регулятор давления), на газовом баллоне почти не работает любой газовый прибор.
Понятно, что газовый баллон и, в частности, потребляющее устройство в системах жидкого газа, как правило, находятся в центре внимания владельца. Сколько конфорок мне нужно включить, чтобы на газовом гриле было 200 градусов? Сколько времени требуется газовому обогревателю и для обогрева вагончика или передвижного дома? Можно ли отапливать свою террасу инфракрасным обогревателем при более низких температурах?

СЕРДЦЕ ЗАВЕДЕНИЯ
Если на газовом баллоне нет пропанового редуктора, система не будет работать должно или может не работать вообще. Поэтому, даже если редуктор давления не виден как газовый баллон или газовое устройство, оно все равно является настоящим сердцем каждой системы жидкого газа. И мы не просто так говорим, потому что GOK это производитель таких газов их редукторов давления!
Если вентиль газового баллона открыть, пропан, бутан или их смесь выходят в газообразном виде – полностью неконтролируемо. При температуре окружающей среды чуть менее 20 градусов Цельсия давление составляет около 7 бар. При таком давлении жидкий газ выстреливает из вентиля и теоретически может нанести большой ущерб в устройствах, таких как газовый гриль, газовый обогреватель или инфракрасный обогреватель.
Существует множество различных редукторов давления, доступных для непосредственного использования на газовом баллоне. Какой редуктор давления правильный, зависит от ряда факторов, таких как: назначение, выходное давление, размер емкости (баллона или газгольдера), необходимая мощность и т.д.

ПОСТОЯННОСТЬ = ЛУЧШИЕ РЕЗУЛЬТАТЫ
Производители теоретически могли бы разработать потребители для таких уровней давления. Но более серьезно то, что устройства совсем не любят, когда давление на входе изменяется или может постоянно меняться. К примеру, если наружная температура повышается из-за солнечного излучения, повышается и давление в баллоне. Как правило, для нужных конечных результатов требуется условие: чем стабильнее входное давление, тем лучше работает газовый прибор.
И вот здесь вступает в действие регулятор давления. Во-первых, он регулирует давление в баллоне до обычного уровня – в Украине преимущественно 30, 37 или 50 мбар . Кроме того, редуктор давления поддерживает постоянным значение при заданном выходном давлении, учитывая небольшой диапазон допусков.

К ЧЕМУ МОЖЕТ ПРИВЕСТИ ИСПОЛЬЗОВАНИЕ БАЛОНА БЕЗ РЕДУКТОРА
Почему регулятор важен в системе, мы объясняем на придуманных примерах газового гриля и газового отопления:

а) газовый гриль
Если входящее давление на газовый гриль будет сильно колебаться, это приведет к неприятным последствиям для жареных блюд. Давление газа оказывает непосредственное влияние на скорость потока газа. Другими словами: большее давление также означает более высокую производительность. Хотя основные настройки газового гриля остались прежними, в момент х температура гриля может составлять 110 градусов, а лишь через несколько минут – 150 градусов.
Это было бы особенно неудобно с так называемыми низкими и медленными блюдами, поскольку очень узкие температурные диапазоны часто важны. Перепады температуры в 40 градусов были бы смертельным звоном для многих грудинок или свинины.
Без редуктора давления шансы на успешное извлечение свинины, как правило, равны нулю!
б) газовое отопление
Газовое отопление также зависит от постоянного количества поступающего в прибор газа. Предположим, что кемпер настроил отопление в автодоме или караване так, чтобы в салоне было комфортно 22 градуса по Цельсию. Если давление в баллоне упадет, например, из-за резкого понижения внешней температуры, газовое отопление уже не доведет его до 22 градусов, а, возможно, только до 19 градусов.
Кемперы не имели бы никакой надежности, а вынуждены были снова и снова регулировать газовое отопление и адаптировать его к текущим условиям.

ГАЗОВЫЙ РЕДУКТОР ДАВЛЕНИЯ GOK ОБЕСПЕЧИТ БЕЗОПАСНОСТЬ
Определение редуктора давления как сердца системы жидкого газа отнюдь не преувеличенным.
Помимо упомянутых функций некоторые редукторы давления также имеют функцию безопасности. Различные устройства безопасности интегрированы в множество контроллеров, чтобы защитить людей и окружающую среду в – к счастью – редкому «худшему случаю».
К примеру, каждый, кто также управляет системой жидкого газа во время движения с мобильным домом или караваном, найдет в системе контроля давления газа так называемый датчик удара с маятником от GOK.
Датчик удара с маятником, разработанный GOK, является неотъемлемой частью системы регулирования давления газа. DriveOne или Caramatic DriveTwo. Он защищает кемперов в случае аварии с транспортным средством для отдыха.

ВАЖНО ДЛЯ ГРИЛЯ И ГАЗОВОЙ ПЛИТЫ
Многие специалисты по продаже гриля используют специальный редуктор давления PRO гриль-регулятор от GOK со встроенным защитным устройством от избыточного давления S2SR. В случае опасного высокого избыточного давления он защищает как гриль от повреждения, так и, конечно, пользователя.
Каждому, кто хочет использовать газовую плиту (или газовую плиту в доме), частном или коммерческом, например, в гастрономии, нужен регулятор давления с двумя предохранительными элементами. С одной стороны, должно быть встроенное устройство безопасности от избыточного давления S2SR; с другой стороны, тепловое запорное устройство (TAE).

Типы регуляторов давления сжатого газа, конструкция, установка и использование

Регулятор давления газа может помочь поддерживать контроль в промышленных приложениях, связанных с давлением, что важно для успеха операции с точки зрения производительности и безопасности.

Как работает регулятор давления

 Регулятор давления – это автономное механическое устройство управления, которое обычно не зависит от каких-либо внешних источников питания. В этом устройстве используется датчик, клапан и блок управления. Хотя они похожи, важно различать регулятор и регулирующий клапан. Регуляторы имеют тенденцию быть менее дорогими и относительно простыми в установке и обслуживании. Однако в тех случаях, когда требуются клапаны большего размера, лучше использовать системы регулирующих клапанов.

Регулятор давления газа

Изображение предоставлено: Bahadir Yeniceri/Shutterstock

При работе со сжатым газом в баллонах или других емкостях регуляторы давления жизненно важны для обеспечения надлежащего выпуска газа. Эти регуляторы используются для управления как сжиженными, так и несжиженными формами газа. Несмотря на то, что существует множество типов различных газовых регуляторов, большинство устройств выбираются в зависимости от их диапазона давления нагнетания, уровня их точности, качества их конструкции и строительных материалов, а также скорости потока, используемой в проекте.

Вы можете найти поставщиков и производителей регуляторов давления газа, используя платформу поиска поставщиков Thomas.

Регулятор давления газа, конструкция

Стандартный регулятор давления сжатого газа включает в себя газонаполненный или подпружиненный мембранный механизм, который регулирует открытие и закрытие выпускного отверстия для газа. Этот механизм можно откалибровать вручную, чтобы обеспечить постоянное давление подачи при любом значении в заданном диапазоне. После установки желаемого давления подачи регулятор открывает или закрывает выпуск газа для поддержания постоянного давления. Манометры часто присоединяются к системе регулятора для получения показаний уровней давления, а клапаны используются для контроля объема потока газа.

Регулятор давления газа, тип

Большинство регуляторов давления являются одноступенчатыми или двухступенчатыми устройствами. При уменьшении давления в газовом баллоне одноступенчатые регуляторы вызывают незначительные колебания давления нагнетания, и давление нагнетания также снижается по мере увеличения расхода. Напротив, двухступенчатый регулятор обеспечивает более постоянный уровень давления в различных условиях эксплуатации. Это связано с двухступенчатым процессом между снижением давления в цилиндре и давлением нагнетания, что снижает влияние колебаний давления нагнетания на работу регулятора. Возможность блокировки, то есть повышения давления за пределами точки подачи, которое может привести к остановке потока, также выше для одноступенчатых регуляторов, чем для их двухступенчатых аналогов.

Контроль давления газа с помощью регулятора сжатого газа

Для безопасного сброса несжиженных газов давление в баллоне должно быть тщательно снижено с помощью регуляторов давления. Сжатие внутри газового контейнера может достигать нескольких тысяч фунтов на квадратный дюйм (фунт-сила на квадратный дюйм), в то время как уровень давления во время фактического использования газа часто значительно ниже. Сжиженный газ может находиться внутри контейнера как в жидкой, так и в газообразной форме при уровне давления, равном давлению паров газа. Давление в цилиндре будет соответствовать давлению пара, пока жидкость удерживается внутри цилиндра, и как только вся жидкость будет выпущена, давление в цилиндре упадет. Одноступенчатые регуляторы эффективны для поддержания постоянного давления, пока жидкость остается в контейнере, но двухступенчатый регулятор необходим для выпуска всего материала.

При обращении с материалом в газообразном состоянии слишком быстрое высвобождение может привести к очень быстрому охлаждению жидких элементов в контейнере, падению давления и скорости потока ниже рабочих параметров. Специализированные регуляторы расхода жидкости или ручные регулирующие клапаны часто используются для выпуска этой жидкой фазы газа при давлении паров, предотвращая любые внезапные перепады давления. Аналогичным образом можно использовать устройства для сброса давления, чтобы предотвратить повышение избыточного давления, которое может быть вызвано закупоркой газопровода.

Установка и использование регулятора давления газа

Установка регулятора давления на газовый баллон требует определенных мер предосторожности, и перед любым процессом настройки всегда следует сверяться с рекомендациями производителей. Если резьба не входит в зацепление, регулятор может быть несовместим с этим типом газового баллона, и его не следует устанавливать принудительно. Некоторые предложения, которые могут помочь в достижении необходимого давления подачи, включают:

  • Вращение : После того, как регулятор был прикреплен к выпускному отверстию цилиндра, может помочь повернуть винт давления подачи против часовой стрелки, чтобы он легче вращался.
  • Открытие клапана : Клапан баллона можно постепенно открывать до тех пор, пока манометр резервуара не начнет показывать показания давления. Это давление можно проверить, чтобы определить, соответствует ли оно требованиям проекта. Если это не так, неисправность или проверка на утечку могут помочь выявить проблему.
  • Flow-Control : Когда клапан управления потоком закрыт, поворот винта давления подачи по часовой стрелке может помочь достичь необходимого давления подачи. После этого можно использовать регулирующий клапан регулятора расхода для поддержания необходимого уровня расхода.

Вы можете найти поставщиков и производителей регуляторов давления газа, используя платформу поиска поставщиков Thomas.

Еще из раздела Инструменты и элементы управления

Управление влиянием давления подачи в регуляторах

Как управлять влиянием давления подачи (SPE) в редукционных регуляторах, используемых в промышленных газовых системах

Воутер Пронк, старший инженер по эксплуатации, Swagelok источник газового баллона может иногда наблюдать явление увеличения выходного давления в редукционном регуляторе без видимой причины. Когда цилиндр опорожняется, давление на входе в регулятор уменьшается. Многие квалифицированные специалисты ожидали бы, что давление на выходе одновременно снизится, но вместо этого давление на выходе возрастает. Это явление известно как эффект давления подачи (SPE).

Запросить информацию о продуктах для газораспределения

Что такое влияние давления подачи (SPE)?

Влияние давления на входе, также называемое зависимостью на входе, определяется как изменение давления на выходе из-за изменения давления на входе или на входе. При этом явлении изменения входного и выходного давления обратно пропорциональны друг другу. Если давление на входе уменьшится, будет соответствующее увеличение давления на выходе. И наоборот, если давление на входе увеличивается, давление на выходе уменьшается.

SPE регулятора обычно предоставляется производителем. SPE обычно изображается как отношение или процент, описывающий изменение выходного давления на изменение входного давления. Например, если регулятор описан как имеющий ТФЭ 1:100 или 1% , то на каждые 100 psi падения входного давления выходное давление будет увеличиваться на 1 psi . Степень изменения давления на выходе регулятора можно оценить по следующей формуле:

Неуравновешенный и сбалансированный тарельчатый клапан в подпружиненных регуляторах

Одним из наиболее распространенных типов регуляторов является подпружиненный редукционный регулятор. Пружина прикладывает усилие к чувствительному элементу, либо к диафрагме, либо к поршню, который управляет тарелкой над отверстием, тем самым контролируя выходное давление.

В несбалансированной конструкции тарелки входное давление давит на тарелку и оказывает давление на часть тарелки, равную площади седла. В результате любое снижение давления на входе означает, что меньшее усилие давит на тарелку, что позволяет сильной установленной пружине отодвинуть тарелку немного дальше от седла, тем самым увеличивая выходное давление. Это результирующее повышение выходного давления недостаточно сильно, чтобы полностью уравновесить установленное усилие пружины, чтобы закрыть тарелку в исходное положение. Результатом является увеличение выходного давления из-за SPE.

Помощь в проектировании газовой системы

Поскольку регуляторы работают на балансе сил, количество SPE можно определить по соотношению площадей, на которые действует давление на тарелку и сенсорные поверхности. Это означает, что регуляторы с большими чувствительными площадями и маленькими тарелками будут иметь самый низкий SPE, а регуляторы с малыми чувствительными областями и большими тарельчатыми клапанами будут иметь самый высокий SPE.

Чтобы продемонстрировать влияние несбалансированной конструкции тарельчатого клапана на SPE, постепенно уменьшайте входное давление. При давлении на входе 1160 фунтов на кв. дюйм (80 бар) давление на выходе составляет 43,5 фунтов на кв. дюйм (3 бара) . Но когда входное давление уменьшается до 870 фунтов на кв. дюйм (60 бар) , выходное давление подскакивает до 53,7 фунтов на кв. дюйм (3,7 бар) . Поскольку входное давление действует на всю поверхность неуравновешенного тарельчатого клапана, любое изменение входного давления приводит к значительному изменению силы, что приводит к большему сдвигу баланса сил внутри регулятора.

Распространенным методом снижения влияния давления подачи, особенно в системах с более высоким расходом, где тарелки обычно больше, является использование регулятора со сбалансированной конструкцией тарелки. Цель этой конструкции регулятора состоит в том, чтобы свести к минимуму площадь, на которую может воздействовать высокое давление на входе. Это достигается за счет того, что более низкое выходное давление достигает части нижней части тарелки через отверстие, которое проходит вертикально вдоль тарелки и уплотняется уплотнительным кольцом вокруг нижнего штока тарелки. С точки зрения SPE любое изменение давления на входе приведет к меньшему изменению силы, поскольку давление воздействует на гораздо меньшую площадь.

Чтобы продемонстрировать, как SPE влияет на сбалансированный тарельчатый регулятор, представьте себе постепенное уменьшение входного давления, как показано ранее для несбалансированной конструкции тарельчатого клапана. Как и прежде, при давлении на входе 1160 фунтов на кв. дюйм (80 бар) давление на выходе составляет 43,5 фунтов на кв. дюйм (3 бара) . Однако, когда входное давление снижается до 870 фунтов на кв. дюйм (60 бар) , выходное давление увеличивается только до 46,4 фунтов на кв. дюйм (3,2 бара) . Фактически, даже при входном давлении 725 фунтов на кв. дюйм (50 бар) , давление на выходе продолжает оставаться постоянным на уровне 46,4 фунтов на кв. дюйм (3,2 бар) .

Обратите внимание, что влияние на давление на выходе при использовании сбалансированного тарельчатого регулятора уменьшается по сравнению с предыдущим расположением регулятора. Дополнительным преимуществом сбалансированных тарельчатых регуляторов является их способность уменьшать блокировку — склонность тарельчатого клапана к резкому закрытию при снижении потока ниже по потоку до нуля. Чрезмерная блокировка нежелательна, поскольку она может вызвать скачок выходного давления при быстром закрытии тарелки. Тем не менее, SPE всегда будет присутствовать в регуляторах, используемых в газовых системах, независимо от конструкции тарелки. Даже если тарельчатый клапан/клапан закрывается очень медленно, будь то в динамическом или статическом процессе с потоком или без потока, произойдет ТПЭ. После замены пустого баллона на полный заданное давление на выходе будет другим. Обдуманные дизайнерские решения могут просто помочь уменьшить эффект.

Одноступенчатое регулирование по сравнению с двухступенчатым

Двухступенчатое снижение давления является хорошим решением для минимизации влияния давления подачи практически в любой области применения. Этот метод предполагает установку двух одноступенчатых регуляторов последовательно или объединение регуляторов в один узел. Двухступенчатый регулятор, такой как регулятор Swagelok серии ® KCY, который обеспечивает двухступенчатое снижение давления в одном корпусе, является хорошим вариантом для приложений с более низким расходом, таких как аналитические контрольно-измерительные системы. Каждый регулятор в определенной степени регулирует изменение давления на входе, но вместе два регулятора поддерживают давление на выходе очень близко к исходному заданному значению.

Для расчета изменчивости давления на выходе для двухступенчатого регулятора разница давлений на входе умножается на SPE каждого регулятора. Это показано в следующем уравнении:

Имейте в виду, что SPE представляет собой обратную зависимость между переменными входного и выходного давления. Регулятор первой ступени столкнется с повышением выходного давления по мере опустошения газового баллона и снижения входного давления. Это увеличение будет передано на вторую ступень и приведет к последующему уменьшению на выходе регулятора второй ступени. Поскольку регулятор первой ступени испытывает большое изменение на входе и дает меньшее изменение на выходе, регулятор второй ступени реагирует только на небольшое изменение на входе по сравнению с первой ступенью и показывает минимальное снижение давления на стороне выхода. Как только давление на входе упадет ниже установленного давления регулятора первой ступени, установка будет работать как система одноступенчатого регулятора.

Чтобы продемонстрировать влияние давления подачи, в приведенном ниже примере используется редукционный регулятор давления модели KCY. Газовый баллон опорожняется от 2500 фунтов на кв. дюйм (172 бара) до 500 фунтов на кв. дюйм (34 бара) . Предположим, что каждый регулятор имеет 1% SPE . При перепаде давления на входе 2000 фунтов на кв. дюйм (137 бар) регулятор первой ступени испытает увеличение давления на выходе на 20 фунтов на кв. дюйм (1,3 бар) . В результате этого увеличения регулятор второй ступени испытает только 0,20 фунтов на кв. дюйм (0,01 бар) снижение выходного давления. Обратите внимание, как резко уменьшилось влияние на давление на выходе по сравнению с предыдущими схемами регулятора.

С точки зрения контроля влияния давления подачи двухступенчатый регулятор обычно обеспечивает лучший результат, чем одиночный редукционный регулятор со сбалансированным тарельчатым клапаном. В приложении, использующем один газовый баллон для выполнения нескольких операций при одном и том же давлении на выходе, любого варианта может быть достаточно.

С другой стороны, в приложениях, где требуется газовый баллон для выполнения нескольких операций с различным давлением, потребуется использовать два одноступенчатых регулятора для создания двухступенчатой ​​системы регулятора. В этом случае установите регулятор первой ступени рядом с газовым баллоном, а регулятор второй ступени на каждой технологической линии или в месте использования. Чтобы свести к минимуму SPE, системы часто строятся с двухступенчатым регулятором на источнике подачи газа и одноступенчатым регулятором на месте использования. Эта чрезмерная настройка сводится к трехступенчатому регулированию, которое не требуется для большинства приложений. Два последовательно соединенных одноступенчатых регулятора дадут минимальный SPE при меньших затратах.

Узнайте больше об одноступенчатом и двухступенчатом регулировании давления:

Преимущества инженерных систем газораспределения

Еще одним вариантом управления SPE является использование полностью собранной и испытанной системы газораспределения, состоящей из модульных подсистем, спроектированных и сконфигурированных специально для удовлетворения потребностей вашего приложения. В этих системах:

  • Модуль впуска источника, такой как впускной патрубок источника (SSI) Swagelok ® или панель впуска источника, обеспечивает соединение между источником газа высокого давления и системой распределения. Для одного газового баллона сборка может быть такой же простой, как шланг и соединитель, в то время как для нескольких баллонов может потребоваться коллектор, включающий несколько шлангов и клапанов. Эти впускные отверстия могут иметь широкие возможности настройки для продувки или выпуска газов при смене бутылок, что способствует безопасности оператора, или могут быть созданы для выпуска отдельных линий для максимального увеличения времени безотказной работы.
  • Газовая панель, такая как газовая панель Swagelok ® (SGP), выполняет первое снижение давления исходного газа и обеспечивает его подачу с правильной скоростью потока на следующую ступень системы. Это часть газораспределительной системы, где лучше всего контролировать ТФЭ. Снижение давления осуществляется либо в одну ступень с одним регулятором давления, либо в две ступени с помощью двойного регулятора давления. Эти газовые панели просты в обслуживании, так как любая часть может быть отсоединена, и панель никогда не нужно снимать. Использование SGP с двухступенчатым регулятором является высоконадежным средством снижения SPE.
  • Система автоматического переключения, такая как подсистема Swagelok ® Changeover (SCO), переключается с одного источника газа на другой для обеспечения бесперебойной подачи. Два регулятора давления с установочными ручками соединены друг с другом, но управляют входом от отдельных источников подачи газа (состоящих из одного или нескольких газовых баллонов). Один регулятор настроен на более низкое давление, чем другой, причем один, настроенный на более высокое давление, первоначально подает газ к общему выходному соединению, а другой, настроенный на более низкое давление, подает газ после того, как закончится подача газа регулятора с более высокой настройкой. При повороте установочной рукоятки на 180° настройки давления двух регуляторов меняются местами, что позволяет заменять пустые баллоны, пока система продолжает работать. Хорошо спроектированные подсистемы переключения позволят вам указать уставки переключения, чтобы уменьшить остаточный расход газа в цилиндрах.
  • Наконец, система на месте использования, такая как узел Swagelok ® на месте использования (SPU), обеспечивает заключительный этап контроля давления перед использованием газа. Эти системы обычно включают в себя регулятор, манометр и запорный клапан и предлагают удобный и точный метод регулировки давления в соответствии с потребностями применения.

Заключение

При использовании регулятора, контролирующего давление на выходе из газового баллона, эффект давления подачи всегда будет присутствовать. Всякий раз, когда происходит изменение давления на входе, будет соответствующее изменение давления на выходе. Вы можете свести к минимуму влияние давления подачи во многих областях применения, используя одноступенчатый регулятор со сбалансированной конструкцией тарельчатого клапана, двухступенчатый регулятор или полностью настраиваемые газовые панели, подобные тем, которые доступны в Swagelok 9. Программа газораспределения 0135® . Если ваш источник газа обслуживает несколько операций с разными требованиями к давлению, вам может понадобиться несколько одноступенчатых регуляторов — один рядом с источником газа и еще один на каждой технологической линии — или вы можете использовать предварительно собранные подсистемы распределения газа, предназначенные для эффективной работы в этих случаях.

Нужна помощь в выборе регулятора, подходящего для вашей жидкостной системы? Мы можем помочь вам найти решения для улучшения операций на основе ваших уникальных систем. Консультанты по системам газораспределения готовы оценить ваши существующие газораспределительные системы и определить возможности для улучшения, а сотрудники вашего местного центра продаж и обслуживания Swagelok также могут проконсультировать вас по выбору компонентов. Для получения дополнительной информации обращайтесь по ссылке ниже.

Запросить информацию о продуктах для газораспределения

Пропан 101, регулятор пропана Факты

Давление в баллоне с пропаном , большом или маленьком, может составлять от 100 до 200 фунтов на кв. солнце. Это давление в баллоне с пропаном должно быть уменьшено и отрегулировано для использования в доме, доме на колесах, кемпере или уличном газовом приборе. Для жилых помещений потребуется регулятор низкого давления, который снижает давление газа до 6 унций (10,5 дюймов водяного столба).0003 Регулятор низкого давления

будет расположен на или рядом с основным баком подачи в дом, дом на колесах или кемпер.

Наружные газовые приборы могут получить доступ к газу пропану низкого давления через удобный выход газа, расположенный где-то после регулятора низкого давления, или непосредственно из переносного баллона, подобного тому, который вы видите в Home Depot или Lowes. Переносные баллоны требуют регулирования давления пропана. Иногда регулятор низкого давления встраивается непосредственно в газовый прибор, но чаще устанавливается на сам переносной баллон. Узнайте у производителя вашего газового прибора, какое давление пропана требуется для вашего прибора.

Наружные газовые приборы, такие как высокотемпературные чугунные горелки

, требуют использования регулятора высокого давления

, поскольку им требуется больше объемов газа, чем может обеспечить регулятор низкого давления. Регуляторы высокого давления регулируют выходное давление от 1 фунта на квадратный дюйм до 60 фунтов на квадратный дюйм. Имеется ряд различных регуляторов высокого давления.

Некоторые регуляторы высокого давления предварительно настроены

. То есть давление пропана фиксируется на определенном давлении; то есть 10 фунтов на квадратный дюйм или 20 фунтов на квадратный дюйм. Ослабление количества газа, подаваемого в прибор, осуществляется с помощью встроенного шарового клапана или игольчатого регулирующего клапана, расположенного либо на шланге, либо встроенного в прибор.

Другим распространенным типом регулятора высокого давления является «регулируемый» регулятор высокого давления . Регулируемые регуляторы высокого давления доступны в версиях 0-20 фунтов на квадратный дюйм, 0-30 фунтов на квадратный дюйм и 0-60 фунтов на квадратный дюйм и имеют регулятор регулировки выходного давления, встроенный непосредственно в регулятор.

Должен ли я купить пропановый регулятор самого высокого давления, чтобы обеспечить достаточную подачу газа?

Нет никаких преимуществ в том, чтобы иметь пропановый регулятор с гораздо большей производительностью БТЕ/ч, чем вам действительно нужно. В зависимости от количества БТЕ/час, которое требуется газовому прибору(ам), можно выбрать регулируемый регулятор газа пропана, который обеспечивает требуемое количество БТЕ/час. Выберите наиболее подходящий регулятор пропана. По мере того, как вы выбираете все более и более высокое давление регулятора пропана высокого давления, степень контроля, который клапан регулятора пропана имеет над выходом газа, уменьшается; то есть поворот клапана на 1/8 дюйма в регулируемом регуляторе пропана на 0-60 фунтов на квадратный дюйм имеет гораздо больший эффект, чем поворот клапана на 1/8 дюйма в регулируемом регуляторе пропана на 0-20 фунтов на квадратный дюйм. Выберите регулятор высокого давления, который наиболее точно соответствует вашим фактическим потребностям в БТЕ/ч.

На сколько хватит моего переносного баллона с пропаном?

Это легко выяснить, если вы знаете количество фунтов газа в вашем полном баке и потребность в БТЕ/ч вашей горелки или другого газового прибора. Один фунт сжиженного газа в вашем баке имеет ценность топлива 21 591 БТЕ/час. Самый распространенный бак – это 20-фунтовый бак (также иногда называемый 5-галлонным баком). Такой портативный резервуар вы найдете в Home Depot, Lowes и т. д. Если у вас есть 9Например, горелка низкого давления 0220, которая рассчитана на 40 000 БТЕ/ч. максимальная мощность, то вы можете запустить эту горелку на полную мощность в течение 10,8 часов: бак, 431 820 БТЕ ÷ 40 000 БТЕ/час = 10,8 часа). С другой стороны, если у вас есть высокотемпературная горелка высокого давления с максимальной выходной мощностью 160 000 БТЕ/ч , вы можете запустить эту горелку на полную мощность всего 2,7 часа. На практике редко кто так долго запускает горелку на полном газу, поэтому вы, вероятно, не опустошите бак так быстро. Дело в том, что если вы хотите непрерывно вырабатывать тепло, вы должны запланировать достаточные резервы пропановых баллонов. Опытные повара держат под рукой запасной баллон с пропаном.

Все эти цифры являются теоретическими. По словам крупного производителя 20-фунтовых баллонов с пропаном, Blue Rhino, их 20-фунтовый баллон с пропаном будет содержать только около 4,1 галлона жидкого пропана, который весит всего 17 фунтов. Пустой баллон с пропаном весит около 20 фунтов, поэтому, если вы добавите 17 фунтов газа, вы получите полный баллон с пропаном, весящий около 37 фунтов.

Люди также спрашивают: ” Какое давление внутри моего переносного баллона ?” Согласно публикации NFPA58, баллон с 20 фунтами газа при 70°F имеет давление 145 фунтов на квадратный дюйм при 90 ° F будет иметь 180 фунтов на квадратный дюйм, при 105 ° F будет иметь 235 фунтов на квадратный дюйм, а при 130 ° F будет иметь 315 фунтов на квадратный дюйм.

Мой баллон с пропаном и регулятор замерзли, а выход пропана падает.

Часто источником проблемы является вода в небольшом переносном баллоне с пропаном . В баке не должно быть воды, но обычно она есть. Пропан внутри баллона находится в жидком состоянии. Пропан выходит из баллона в испаренном состоянии. Это изменение состояния из жидкого в газообразное требует значительного количества тепла. Тепло для испарения может исходить только от металлического резервуара, содержащего газ. Если потребность в пропане очень высока, бак и регулятор становятся заметно холоднее и холоднее. Если потребность в газе очень высока, количество поставляемого испаренного пропана уменьшится. Если вместе с пропаном, хранящимся в баллоне, произойдет попадание воды, водяной пар замерзнет внутри на клапане баллона и может даже замерзнуть внутри регулятора, что еще больше уменьшит или заблокирует подачу пропана в шланг подачи. Это более заметно, когда потребность в пропане находится на высоком уровне и/или количество жидкого пропана, оставшегося в баке, находится на более низком уровне. Вода не смешивается с пропаном, но и пропан, и вода имеют давление пара внутри резервуара. Перемещение или встряхивание резервуара не помогает.

Что делать, если баллон с пропаном и регулятор замерзли ?


Что ты умеешь делать? Купите самый большой бак, который вы сможете таскать с собой. По мере увеличения площади внутренней поверхности увеличивается теплоотвод, потому что металлический цилиндр имеет больший запас тепла.  Вы также можете пожаловаться своему розничному поставщику газа. Попросите их купить газ у оптового продавца газа, который добавляет немного метилового спирта в пропан. Метиловый спирт действует как антифриз. Оптовые поставщики пропана в холодном климате часто делают это в зимние месяцы. Если это невозможно, время от времени лейте немного горячей воды на клапан баллона и регулятор пропана. Вы можете попробовать держать баллон с пропаном и газовый регулятор в теплом месте. Чем холоднее становится баллон с пропаном и газовый регулятор, тем больше вероятность замерзания баллона и газового регулятора при высокой потребности в пропане. Наконец, держите запасной баллон с пропаном и будьте готовы переключиться всякий раз, когда вы почувствуете уменьшение потока пропана.

Предприятия общественного питания часто используют клапан с ручным переключением резервуаров , чтобы быстро перейти на теплый, полный резервуар простым поворотом клапана. После того, как вы переключитесь на новый резервуар, у другого замерзшего резервуара может быть время, чтобы снова нагреться, или вы можете заменить неисправный или опорожнить резервуар. Замерзание будет более выраженным при менее чем наполовину заполненном или почти пустом баллоне с пропаном и чаще происходит в 5-галлонных баллонах с пропаном меньшего размера, чем в баллонах с пропаном большего размера. Опытные кейтеринговые компании обычно используют как можно больший баллон с пропаном и держат поблизости запасной баллон. Использование 9Двухступенчатый регулятор 0038 , безусловно, поможет уменьшить эти замерзания, потому что процесс расширения газа использует тепло от двух отдельных регуляторов, а не только от одного. Двухступенчатый регулятор также обеспечивает более стабильную и равномерную подачу газа.



Что такое БТЕ?


♦ БТЕ, или Британская тепловая единица , — это количество энергии, необходимое для нагревания одного фунта воды на один градус Фаренгейта.
♦  Галлон жидкого пропана содержит 91 502 БТЕ.
♦  Фунт жидкого пропана содержит 21 591 БТЕ.

У меня есть регулятор низкого давления, но он не обеспечивает достаточного количества газа для моего прибора.

К сожалению, многие из предустановленных регуляторов низкого давления, доступных на рынке, используют черный шланг с внутренним диаметром 1/4 дюйма, и большинство из них присоединены к регулятору пропана только с выходным отверстием с внутренним диаметром 1/4 дюйма NPT (National Pipe Thread Taper). Существует определенный предел объема газа, который может быть доставлен через этот маленький шланг с внутренним диаметром при фиксированном низком давлении пропана в 6 унций.

Что делать, если предустановленный регулятор низкого давления не подает достаточно газа? Можно ли увеличить давление газа?

Нет , вы не можете увеличить давление. Регулятор низкого давления предварительно установлен на 6 унций, что составляет 10,5 водяных столбов или дюймов водяного столба . Скорее всего, вы используете предустановленный регулятор с выходным отверстием внутреннего диаметра 1/4 дюйма и черным шлангом из терморезины с внутренним диаметром 1/4 дюйма. Это ограничивает объем газа для вашего прибора.

Вы можете увеличить объем газа, используя регулятор низкого давления с выходным отверстием для газа 3/8″ и газовый шланг (светло-серый) с внутренним диаметром 3/8″ . Количество пропана, которое может быть доставлено в прибор, увеличивается в 2,26 раза, поэтому вероятность того, что ваш прибор будет голодать из-за пропана, значительно снижается. Именно по этой причине GasHosesandRegulators.com продает только газовые регуляторы низкого давления на выпуске газа с внутренним диаметром 3/8 дюйма и шлангами низкого давления с внутренним диаметром 3/8 дюйма. Наш серый шланг (внутренний диаметр 3/8″) рассчитан на UL ( Underwriters Laboratories ), CSA ( Canadian Standards Association ) и AGA ( American Gas Association ) и предназначен для подачи пропана мощностью до 100 000 БТЕ/ч. Не морите голодом свой газовый прибор; возьмите регулятор низкого давления на выходе газа с внутренним диаметром 3/8 дюйма и светло-серым шлангом с внутренним диаметром 3/8 дюйма.

Почему у моего гриля мало пламени или совсем нет пламени ?

По данным компании Coleman , существует как минимум три возможные причины :

Первая заключается в том, что баллон с пропаном мог быть неправильно заполнен. Все резервуары должны быть продуты воздухом перед наполнением газом. Эта продувка требует заполнения небольшим количеством газа и последующего опорожнения. Пропан тяжелее воздуха и будет вытеснять воздух из баллона во время опустошения. После этого можно продолжить заправку газом. Если бак не продувается, то воздух будет первым газом, выходящим из бака, и гриль либо не будет иметь пламени, либо будет очень слабое пламя в течение, возможно, более часа, пока воздух полностью не выйдет из бака.

Второй причиной может быть автоматическая активация устройства защиты от перенапряжения в регуляторе пропана. Если вы откроете вентиль бака до того, как полностью выключите каждую из ручек горелки на решетке, устройство защиты от перенапряжений может обнаружить утечку и сработать. Поток топлива уменьшится. Решение состоит в том, чтобы выключить все,  отключить резервуар и снова подключить все, прежде чем начинать заново.

А третий возможной причиной может быть то, что бак был переполнен. Все баллоны с пропаном теперь оснащены устройствами защиты от переполнения (OPD), которые активируются поплавковым клапаном. Функция OPD предотвращает переполнение бака, закрывая клапан. 20% пустого пространства необходимо для предотвращения выпуска большого количества пропана из баллона при повышении температуры окружающей среды. Этот OPD также может быть непреднамеренно активирован путем наклона очень полного бака во время движения.

Интересные факты:

Один галлон воды весит 8,33 фунта. Требуется одна БТЕ, чтобы поднять каждый фунт воды на 1 градус по Фаренгейту, или 8,33 БТЕ, чтобы поднять один галлон воды на один градус по Фаренгейту. Зная это, легко рассчитать количество БТЕ, необходимое для доведения известного количества галлонов воды до кипения … (при условии 100% теплопередачи от пламени и зная начальную температуру воды). Это полезно для приблизительного определения того, как долго хватит вашего газового баллона.

Какое топливо лучше, пропан или природный газ?

Пропан по объему дает больше БТЕ/ч, чем природный газ.   Например, при температуре 60 °F поток природного газа объемом 1 кубический фут/ч дает 1030 БТЕ/ч, а 1 кубический фут/ч пропана дает 2488 БТЕ/ч… примерно в 2,5 раза больше тепла. Причина этого в том, что метан (природный газ) имеет один атом углерода, связанный с четырьмя атомами водорода, а пропан имеет три атома углерода, связанные с восемью атомами водорода. При окислении (сгорании) молекулы пропана выделяется в 2,5 раза больше тепла, поскольку процесс разрывая гораздо больше химических связей внутри молекулы. Конечные продукты полного окисления (сгорания) как молекулы природного газа, так и молекулы газа пропана одни и те же: углекислый газ и вода. Разница в том, что при сжигании пропана вы получаете намного больше углекислого газа и воды и, конечно же, гораздо больше тепла.

Природный газ — надежное и дешевое топливо. Многие люди выбирают его, если он доступен. Пропан — более практичный выбор, если у вас есть мобильная установка для приготовления пищи. Наши чугунные горелки низкого давления, трубчатые горелки и струйные горелки могут быть сконфигурированы с различными размерами отверстий, чтобы обеспечить одинаковую производительность БТЕ/ч, независимо от того, какое топливо вы выберете.



Еще пропан 101 …

♦ 20# бак для сжиженного газа теоретически вмещает 4,72 галлона, но на практике может содержать только 4,1 галлона, поскольку газовые баллоны не должны быть заполнены более чем на 80%.
♦  Один фунт на квадратный дюйм равен 27,7 дюйма водяного столба.

Мы предоставляем эти факты о регуляторе пропана, фактах о пропане 101 , чтобы помочь развеять тайну выбора правильного регулятора высокого давления или регулятора низкого давления .

Если вы узнали что-то на этой странице и она вам помогла, пожалуйста

на Facebook эту страницу с друзьями.

Регулятор азота – Питание регулятора

просмотреть как

Сортировать по

ПопулярныеЛучшие продажиПо алфавиту, от A до ZПо алфавиту, от Z до AЦена, от низкой к высокойЦена, от высокой к низкойДата, от старой к новойДата, от новой к старой

Распродано

Быстрый просмотр

Weldmark/Victor

0781-9281 Продувка регулятора азота Victor/Weldmark TPR250-500-58

0781-9281

Приложения Бренды Газ-контроль Газовый регулятор Регулятор азота Регулятор продувки Виктор Сварной знак

0781-9281

Продано

Быстрый просмотр

Weldmark/Victor

0781-9134 Victor/Weldmark TPR250-250-580 Продувка CGA-580

0781-9134

Приложения Бренды Газ-контроль Газовый регулятор Регулятор азота Регулятор продувки Виктор Сварной знак

0781-9134

Продано

Быстрый просмотр

Виктор

0781-1448 Victor Professional High Pressure SR 4, высокая пропускная способность, Дж (3000 фунтов на кв.
дюйм изб.), инертный, 580, фитинг из нержавеющей стали 1/4 дюйма

0781-1448

Приложения Бренды Газ-контроль Газовый регулятор Регулятор азота Регулятор продувки Виктор

0781-1448 Регуляторы цилиндров высокого давления серии SR 4 Регуляторы SR4 предназначены для работы в тяжелых условиях и для больших цилиндров и идеально подходят для…

Продано

Быстрый просмотр

Weldmark/Victor

0781-4236 Регулятор Victor/Weldmark GF 15-580/10′ Inert CGA – 580 со шлангом 10 футов

0781-4236

Приложения Регулятор аргона Бренды Газ-контроль Газовый регулятор Регулятор теплицы Регулятор азота Виктор Сварочный регулятор Сварной знак

0781-4236

Быстрый просмотр

Weldmark/Victor

0781-9133 Регулятор Victor/Weldmark TPR250-125-580 Продувочный CGA-580

0781-9133

Приложения Бренды Газ-контроль Газовый регулятор Регулятор азота Регулятор продувки Виктор Сварной знак

0781-9133

Быстрый просмотр

Миллер

Одноступенчатый регулятор инертного газа Miller/Smith HD серии 40 (40-275-580)

40-275-580

Регулятор аргона Регулятор резки и пайки Цилиндр Миллер Регулятор азота Одноступенчатый регулятор Сварочный регулятор

Регулятор инертного газа Miller Smith серии 40 для тяжелых условий эксплуатации предлагает качество промышленного класса, обеспечивая точные показания давления для сварки, резки, нагрева и других применений. …

Распродано

Быстрый просмотр

Миллер

Одноступенчатый регулятор инертного газа Miller/Smith MD серии 30 (30-150-580)

30-150-580

Регулятор аргона Регулятор резки и пайки Цилиндр Миллер Регулятор азота Сварочный регулятор

Регулятор инертного газа Miller Smith серии 30 для средних условий эксплуатации предлагает качество промышленного класса, обеспечивая точные показания давления для сварки, резки, нагрева и других применений….

Распродано

Быстрый просмотр

Харрис

Латунный регулятор напитков Harris Model 201 N2 (201-100P-580i-A-G)

3002262

Регулятор пива и напитков Цилиндр Харрис Регулятор азота

Модель 201 представляет собой регулятор азотных напитков, настроенный на подачу до 100 фунтов на квадратный дюйм. Имеет поворотный шаровой кран 1/4″ и шланг…

Продано

Быстрый просмотр

Харрис

Латунный регулятор напитков Harris Model 201 N2 (201-100P-580i)

3001995

Регулятор пива и напитков Цилиндр Харрис Регулятор азота

Модель 201 представляет собой регулятор азотных напитков, настроенный на подачу до 100 фунтов на квадратный дюйм. Имеет поворотный шаровой кран 1/4″ и шланг…

Продано

Быстрый просмотр

Харрис

Латунный регулятор напитков Harris Model 201 N2 (201-60-580i-A-G)

3004601

Регулятор пива и напитков Цилиндр Харрис Регулятор азота

Модель 201 представляет собой регулятор азотных напитков, настроенный на подачу до 100 фунтов на квадратный дюйм. Имеет поворотный шаровой кран на 1/4″ и шланг…

Быстрый просмотр

Харрис

Харрис Модель 25GX

3000350

Регулятор ацетилена Регулятор воздуха Регулятор аргона Регулятор углекислого газа Регулятор резки и пайки Цилиндр Газовый регулятор Харрис Гелиевый регулятор Регулятор водорода Регулятор метана Регулятор азота кислородный регулятор Пропан Сварочный регулятор

Регулятор среднего режима работы модели 25GX является традиционной рабочей лошадкой линейки регуляторов Harris. Проверенная временем конструкция для тех, кому нужен экономичный…

Быстрый просмотр

Харрис

Модель Harris HP8700SS из нержавеющей стали

3200394

Регулятор аргона Цилиндр Харрис Гелиевый регулятор Регулятор высокого давления Регулятор водорода Регулятор метана Регулятор азота кислородный регулятор Одноступенчатый регулятор Специальный газовый регулятор

Модель HP8700SS представляет собой одноступенчатый регулятор из нержавеющей стали, предназначенный для работы с цилиндрами сверхвысокого давления до 7500 фунтов на кв. дюйм. Модель HP8700SS…

Быстрый просмотр

Харрис

Харрис Модель HP8700 Латунь

3200270

Регулятор воздуха Регулятор аргона Цилиндр Харрис Гелиевый регулятор Регулятор высокого давления Регулятор водорода Регулятор метана Регулятор азота кислородный регулятор Одноступенчатый регулятор Специальный газовый регулятор

Модель HP8700 представляет собой одноступенчатый регулятор сверхвысокого давления, предназначенный для работы с цилиндрами высокого давления до 7500 фунтов на кв. дюйм. Эта модель доступна…

Быстрый просмотр

Харрис

3200322 Harris Model 8700-4500-677 Регулятор сверхвысокого давления подачи аргона, гелия и азота

3200322

Регулятор аргона Харрис Гелиевый регулятор Регулятор высокого давления Регулятор азота

Модель 8700 представляет собой одноступенчатый регулятор высокого давления, предназначенный для работы с цилиндрами высокого давления с манометрическим давлением до 7500 фунтов на кв. дюйм. Типичные области применения включают высокие…

Быстрый просмотр

Виктор

0781-5189 Victor Модель EST4-125-034 Регулятор двухступенчатого трубопровода/станции инертного газа EDGE™ для тяжелых условий эксплуатации, CGA-034

0781-5189

Приложения Регулятор аргона Бренды Газ-контроль Газовый регулятор Гелиевый регулятор Регулятор азота Регулятор станции Виктор

Станция Victor® EDGE™ Регулятор инертного газа для тяжелых условий эксплуатации EST4 предлагает диапазон подачи от 5 до 125 фунтов на кв. дюйм и обеспечивает надежную технологию контроля газа высшего качества. Регулятор…

Быстрый просмотр

Виктор

0781-5190 Victor Модель ESL4-125-250 EDGE™ Регулятор трубопровода воздуха, углекислого газа, закиси азота и инертного газа для тяжелых условий эксплуатации, CGA-250

0781-5190

Регулятор воздуха Приложения Регулятор аргона Бренды Регулятор углекислого газа Газ-контроль Газовый регулятор Гелиевый регулятор Линейный регулятор Регулятор азота Виктор

Регулятор инертного газа Victor® EDGE™ Line ESL4 для тяжелых условий эксплуатации предлагает диапазон подачи от 5 до 125 фунтов на кв. дюйм и обеспечивает надежную технологию контроля газа высшего качества. Регулятор…

Быстрый просмотр

Виктор

0781-5202 Victor Модель ELC4-325-580R Регулятор EDGE™ для тяжелого режима работы с инертным газом и жидкостью, CGA-580

0781-5202

Приложения Регулятор аргона Бренды Газ-контроль Газовый регулятор Гелиевый регулятор Регулятор жидкости Регулятор азота Виктор

Регулятор жидкого азота серии Victor® ELC4 EDGE™ для тяжелых условий эксплуатации обеспечивает диапазон подачи от 5 до 135 фунтов на кв. дюйм и обеспечивает надежную технологию контроля газа высшего качества….

Быстрый просмотр

Виктор

0781-5200 Victor Модель ELC4-125-580R Регулятор EDGE™ для тяжелого режима работы с инертным газом и жидкостью, CGA-580

0781-5200

Приложения Регулятор аргона Бренды Газ-контроль Газовый регулятор Гелиевый регулятор Регулятор жидкости Регулятор азота Виктор

Регулятор жидкого азота серии Victor® ELC4 EDGE™ для тяжелого режима работы обеспечивает диапазон подачи от 5 до 125 фунтов на кв.

Быстрый просмотр

Конкоа

Регулятор Concoa серии 206

Варьируется

Применение Регулятор аргона Бренды Регулятор углекислого газа Конкоа Газ-контроль Лабораторный регулятор Регулятор жидкости Регулятор азота кислородный регулятор Одноступенчатый регулятор Специальный газовый регулятор

Этот элемент изготавливается на заказ в соответствии с вашими потребностями и имеет разные номера деталей. Свяжитесь с нами, чтобы узнать цену и ожидаемую дату доставки. Регуляторы серии 206…

Распродано

Быстрый просмотр

Госс

Расходомер азота Госса FM-100F

FM-100F

Марки Регулятор резки и пайки Регулятор расходомера Газ-контроль Газовый регулятор Госс Регулятор азота Регулятор продувки

Этот товар заказывается по индивидуальному заказу. Свяжитесь с нами, чтобы узнать цену и ожидаемую дату доставки. Идеально подходит для пайки или продувки систем отопления, вентиляции и кондиционирования воздуха. Пайка без азота вызывает внутренние…

Распродано

Быстрый просмотр

Госс

EN-850F Азот Госса 850 фунтов на квадратный дюйм Доставка

EN-850F

Марки Цилиндр Газ-контроль Газовый регулятор Госс Регулятор азота

Этот товар заказывается по индивидуальному заказу. Свяжитесь с нами, чтобы узнать цену и ожидаемую дату доставки. Деталь № EN-850F Регулятор для тяжелых условий эксплуатации, обеспечивающий наиболее востребованные давление и объем…

Продано

Быстрый просмотр

Госс

EN-450F Азот Госса 450 фунтов на квадратный дюйм Доставка

EN-450F

Марки Цилиндр Газ-контроль Госс Регулятор азота

Этот товар заказывается по индивидуальному заказу. Свяжитесь с нами, чтобы узнать цену и ожидаемую дату доставки. Деталь № EN-450F Регулятор для тяжелых условий эксплуатации, обеспечивающий максимальное давление и объем…

Продано

Быстрый просмотр

Конкоа

Регулятор Concoa серии 212

Варьируется

Применение Регулятор аргона Бренды Регулятор углекислого газа Конкоа Газ-контроль Лабораторный регулятор Регулятор азота кислородный регулятор Специальный газовый регулятор Двухступенчатый регулятор

Этот элемент изготавливается на заказ в соответствии с вашими потребностями и имеет разные номера деталей. Свяжитесь с нами, чтобы узнать цену и ожидаемую дату доставки. Регуляторы серии 212…

Быстрый просмотр

Виктор

0781-3641 VICTOR MEDIUM DUTY EDGE 2.0 SERIES ESS32 РЕГУЛЯТОР ИНЕРТНОГО ГАЗА

0781-3641

Приложения Регулятор аргона Бренды Регулятор углекислого газа Газ-контроль Регулятор азота Виктор

0781-3641 ESS3 – Цилиндрический регулятор серии Edge Запатентованные регуляторы Victor EDGE серии 2.0 представляют собой одноступенчатые регуляторы второго поколения для тяжелых условий эксплуатации, которые…

Быстрый просмотр

Виктор

0781-3609 Регулятор инертного газа Victor Edge 2.
0 ESS42

0781-3609

Приложения Бренды Газ-контроль Газовый регулятор Регулятор азота Виктор

0781-3609  Регуляторы EDGE™ Series 2.0 Запатентованные регуляторы Victor EDGE™ Series 2.0 представляют собой одноступенчатые цилиндрические регуляторы второго поколения для тяжелых условий эксплуатации с высокой производительностью, которые…

Быстрый просмотр

Виктор

0781-0528 Victor Professional Single Stage SR 450, высокая производительность, D (125 фунтов на кв. дюйм изб.), инертная среда (азот, аргон, гелий)

0781-0528

Приложения Регулятор аргона Бренды Газ-контроль Газовый регулятор Регулятор азота Регулятор продувки Виктор

0781-0528 Цилиндрический регулятор серии SR 450 Рекомендуется для применений, в которых небольшое увеличение давления подачи (из-за снижения давления в цилиндре) не повлияет на рабочие характеристики. ..

сравнивать

{{/если}} {{if compare_at_price_min > price_min}}

Продажа

{{/если}} {{если доступно}}

Распродано

{{/если}} {{if tagLabelCustom}}

Пользовательская этикетка

{{/если}}

7.251 Регулятор газа Стоковые фото, картинки и изображения

Клапаны азота, гелия, кислорода (нулевого воздуха) бака и измеритель давления газа с регулятором для мониторинга процесса производства измерения давления в комнате химической лаборатории

Набор векторных иллюстраций газовой сварки аргоновой машины с регулятором Танковый факел для промышленного строительства и металлообработки силуэт в стиле плоского дизайна

Регулятор для баллона с пропан-бутаном и аксессуары на деревянном столе мастерской. газовое оборудование в мастерской. темный фон.

Старый регулятор газа

Промышленный регулятор давления газа (мембранный в котельной

Переключатель газового регулятора на оранжевом газовом баллоне. регулятор клапана изолирован на белом фоне

защелка на нефтяной скважине нефтяная промышленность конструкция и механизм в работе

Регулятор газового клапана низкого давления, изолированный на белом фоне

Регулятор давления газа с манометром, изолированный с обтравочным контуром

Манометр на газовом регуляторе газового баллона в лаборатории

Клапан воды на белом фоне.

Сварочное оборудование Баллон с ацетиленом и регуляторами манометров

Пульт управления газовым котлом для горячей воды и отопления

Газовый котел и радиатор отопителя с трубопроводами на оранжевой стене с окном в доме. система отопления. 3D иллюстрации, изолированные на белом фоне.

Редуктор и газовый баллон для бытового использования. замена газового баллона на домашней кухне. место – хоз.

С телефонным баллоном с воздухом, ныряющим в векторной иллюстрации мультяшной формы

X-default

Человек, работающий с бензобаком

Инструментальное оборудование манометра, манометр на газовом регуляторе в лабораторном аналитическом оборудовании.

Редуктор и газовый баллон для бытового использования. замена газового баллона на домашней кухне. место – хоз.

Пульт управления газовым котлом для ГВС и отопления

Альвеолус. газообмен. легочные альвеолы. альвеолы ​​и капилляры в легких, анатомия, обмен кислорода и углекислого газа между альвеолами и капиллярами

Регулятор давления газа . изолированный фон

Газовый котел и радиатор обогревателя с трубопроводами на синей стене с окном в доме. система отопления. 3D иллюстрации, изолированные на белом фоне.

Супер смешной ухмыляющийся талисман кислородного баллона в мультяшном стиле. векторная иллюстрация

Клапаны азотных, гелиевых, кислородных (воздух-нуль) труб и измеритель давления газа с регулятором для контроля процесса производства мер давления в помещении химической лаборатории

Баллон газовый и редуктор газа пропан-бутан. установка специального шланга для металлического баллона. темный фон.

Стальные резервуары для хранения кислорода и аргона для промышленной сварки на заводе

Газовые баллоны надежно прикреплены цепью к стене дома

Исследовательское оборудование, газовый хроматограф. научная машина для изучения состава вещества. тонкая трубка многих подключена к системе.

Редуктор и газовый баллон для бытового использования. замена газового баллона на домашней кухне. место – хоз.

Газовый котел и радиатор отопителя с трубопроводами на оранжевой стене в доме. система отопления. 3D иллюстрации, изолированные на белом фоне.

Крупный план манометров на кислородном баллоне с клапаном сварочного оборудования. Баллон с ацетиленовым газом для стальных промышленных и металлообрабатывающих конструкций.

Регулятор с газопроводом газгольдера.

Знак символа вертикальных газовых баллонов, векторная иллюстрация, изолировать на белом фоне значок .eps10

Старый пыльный редуктор и манометр, установленные на газовом баллоне для сварки в среде защитного газа

Газовый баллон и редуктор пропан-бутан. комплектующие для газоснабжения дома. темный фон.

Нефтяная, газовая промышленность. дожимная компрессорная станция, газотранспортная установка

Термостатический вентиль радиатора с сосульками, показывающий, что система отопления не работает или не включена.

Крупный план двух газовых баллонов, подключенных к регулятору сжиженного нефтяного газа и к детектору остаточного газа. двойные газовые баллоны для бытового использования с наружной установкой.

Пожилая пара, покрытая одеялом, сидит рядом с обогревателем в гостиной, пьет горячий чай из большой чашки и пытается согреться в зимний сезон и энергетический кризис

Женщина включает или выключает подачу газа на желтой газовой трубе крупным планом хорошо против неба и поля. оборудование нефтяной скважины. запорная арматура и сервисное оборудование.

Резервуар с жидким кислородом в больнице с предупредительной этикеткой для контроля воспламеняемости, промышленной концепции безопасности

Нефтяная, газовая промышленность. устьевая арматура групповая и арматура газовая, газовая скважина высокого давления

Нагрев термостата выбега

Газ новые металлические баллоны с манометром. видны мелкие детали. фон размыт.

Женская рука берет банкноты евро из кошелька и кладет на батарею радиатора отопления с регулятором температуры. дорогие расходы на отопление в холодное время года. оплата счетов

Заправка сжиженным пропаном. черный современный заправочный бак для внедорожников с альтернативной мощностью природного сжиженного топлива

Крупный план манометров на кислородном баллоне с клапаном сварочного оборудования. Баллон с ацетиленом для сталелитейной промышленности и металлообработки.

Газовый баллон и газовый редуктор пропан-бутан. установка специального шланга для металлического баллона. темный фон.

Станция заправки жидким пропаном. черный современный заправочный бак для внедорожников с альтернативной мощностью природного сжиженного топлива

Баллон с кислородом в медицинской клинике

Обрезанный вид женщины, которая вручную регулирует кнопку встроенного духового оборудования, стоящую возле кухонного прибора в квартире с современным интерьером

Газовые новые металлические баллоны с манометром. видны мелкие детали. фон размыт.

Регуляторы давления воздуха в лабораторном аналитическом оборудовании на белом фоне.

Переходник, шланг и хомуты для газовых установок. аксессуары для бытовой газовой плиты. белый фон.

Переходник, шланг и хомуты для газовых установок. аксессуары для бытовой газовой плиты. белый фон.

Газовый баллон и газовый редуктор пропан-бутан. комплектующие для газоснабжения дома. темный фон.

Отопление с термостатом

Устье скважины природного газа на территории завода по производству сжиженного природного газа в Гронингене, Нидерланды.

Манометр инструментальное оборудование, манометр на газовом регуляторе в лабораторном аналитическом оборудовании.

Ручная регулировка ручки клапана термостата температуры радиатора отопления со стопкой банкнот евро на ней. дорогие расходы на отопление и рост цен на электроэнергию в зимний холодный сезон

Стопка баллонов с пропаном на причале

Баллон для варочного газа с трубой, ведущей к автофургону

Клапаны азотных, гелиевых, кислородных (нулевых) труб и измеритель давления газа с регулятором для контроля производственного процесса измерения давления в химлаборатории

Подводное плавание с аквалангом, путешествия и туризм. поп-арт ретро векторные иллюстрации китч винтаж

Мужской промышленный рабочий идет с газовым баллоном на газовой машине. транспортировка и установка баллона с пропаном в жилые дома.

Термостат отопителя

Газовый баллон

Два типа газовых баллонов на белом фоне. 3D-рендеринг

Радиатор в комнате. система отопления. 3d рендеринг.

Баллон с пропаном

Крупный план терморегулятора. хороший микроклимат в помещении. на.

Установка редуктора на газовый баллон. монтажные работы по газовой установке. темный фон.

Порт-Элизабет, Южная Африка – 19 февраля 2019 года: баллон с газом подключен к регулятору.

Бак водогрейного котла в ванной

Установка редуктора на газовый баллон. монтажные работы по газовой установке. темный фон.

Маленькая портативная газовая походная плита мощностью 1200 Вт, изолированная на белом фоне

Работница, работающая с кислородными баллонами

Старые желтые два баллона с воздухом для подводного плавания и подводного плавания. старинное оборудование для изучения подводного мира. Крупный план ручки регулировки воздуха

Манометр медицинского кислородного баллона на голубом фоне, крупный план

Медицинский кислородный баллон на голубом фоне. место для текста

Ручная регулировка температуры на термостате радиатора отопления, поворот ручки радиатора отопления для управления теплом в доме

Коллекция значков сантехнического клапана 6 цветов на белом фоне манометр на газовом регуляторе в лабораторном аналитическом оборудовании.

Крупный план клапана радиатора отопления для комфортного регулирования температуры на металлическом радиаторе на внутренней стене.

Тепловой регулятор крупным планом. выключенный.

Медицинский работник проверяет кислородный баллон на светло-сером фоне, крупный план

Манометр медицинского кислородного баллона на голубом фоне, крупный план

Баллон с опасным газом вид сверху

Устье эксплуатационной скважины

Трубы в подвале системы отопления

Баллон кислородный с клапаном сварочного оборудования Баллон ацетиленовый газовый для металлургического промышленного и металлообрабатывающего строительства.

Трубопровод со значком векторной иллюстрации крана

Лучшие производители регуляторов давления газа в Бангалоре

Регулятор давления газа

— важный инструмент для системы обработки газа — представляет собой устройство для контроля «давления на выходе» из «источника выше по потоку» в соответствии с требуемым рабочим давлением, которое обеспечивает оптимальную подачу газа в систему. Для использования со специальными газами регулятор должен быть изготовлен из нержавеющей стали или хромированной латуни в зависимости от уровня чистоты и агрессивности чистого газа или газовой смеси. Регулятор давления для специальных газов оснащен диафрагмой из нержавеющей стали и механически соединен с тарельчатым узлом для обеспечения герметичности. Помимо того, что это высокочувствительное регулирующее устройство, надлежащая герметизирующая диафрагма также предотвращает диффузию атмосферного кислорода в газы-носители. Для регулирования давления используется либо диафрагма из нержавеющей стали (для низкого и среднего давления на выходе), либо поршень из нержавеющей стали (для высокого давления на выходе). Снижение давления в регуляторе может быть одноступенчатым (одноступенчатое снижение) или двухступенчатым (двухступенчатое понижение). Манометр на входе показывает давление в цилиндре или давление источника. Манометр на выходе показывает давление, при котором он подается в систему.

Регуляторы доступны для следующих газовых служб:

Корпус и ступени(A) Метод снижения давления(B) Диапазон манометра на входе (C) Диапазон манометра подачи (D) Входное соединение (F) Выходное соединение (G)
Одноступенчатый Хромированная латунь A1 Мембрана (нерж. сталь 316) D 0–300 бар (0–4500 фунтов/кв. дюйм) C1 0–17 м бар (0–25 фунтов/кв. дюйм) D1 5/8″ BSP RH F1 Гайка 1/4″ Феррула G1
Одноступенчатый, нержавеющая сталь 304 A2 Поршень Р 0–280 бар (0–4000 фунтов на кв. дюйм)C2 0–2,1 бар (0–30 фунтов/кв. дюйм)D2 5/8″ BSP LH F2 Накидная гайка 1/2″ G2
0–7 бар (0–100 фунтов на кв. дюйм)D3
Одноступенчатая нержавеющая сталь 316 A3 0–125 бар (0–1781 фунт/кв. дюйм) C3 0–16 бар (0–230 фунт/кв. дюйм) D4 1/4″ FNPT F3 4–12 мм с защелкой G3 1/4″
Двухступенчатый Хромированная латунь A4 0–40 бар (0–570 фунтов на кв. дюйм) C4 0–10 бар (0–150 фунтов на кв. дюйм) D5 1/2″ FNPT F4 1/4″ FNPT F3 1/4″ MBSP/NPT G4 1/2″
Двухступенчатая нержавеющая сталь 304 A5 0–16 бар (0–300 фунтов на кв.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
