Редуктор газовый бытовой: типы, стоимость

Принцип работы газовых агрегатов построен на бесперебойном подаче топлива, которое обеспечивается постоянным поддержанием рабочего давления. Механизм регулирующий давление подачи газа называется – редуктор.

Редуктор газовый бытовой поддерживает рабочее давление в агрегате. Помогает газовым приборам работать бесперебойно.

К газовым приборам относятся:

газовый котел;
газовая плита;
колонка нагрева воды и др.

Редукторы делятся на два типа:

Прямого действия.
Обратного действия.

Газовые редукторы применяют для регулирования давления инертных и горючих газов.

Редуктор на бытовой газовый баллон

1) Редуктор прямого действия.

Проходя через штуцер газовая смесь попадает в камеру, под давлением открывает клапан. Запорная пружина прижимает редуцирующий клапан к седлу создает рабочее давление газовой смеси.

Мембрана отводит седло от клапана. Мембрана приводится в движение двумя силами:

Нажимная пружина.
Давление газа.

При понижении давления в камере редуктора, пружина выпрямляется и дает ход клапану, который освобождает седло, открывает проход газу. При повышении давления газа, сжимается пружина давит на клапан, который прижимает седло, снижает подачу газа.

Рабочее давление регулируется при помощи регулировочного винта. Вкручивая или выкручивая винт меняется рабочее давление газа.

Манометр, установленный на камере редуктора показывает давление газа. Показания манометра помогают контролировать давление газа. Газовый редуктор прямого действия не популярен среди пользователей.

2) Редуктор обратного действия.

Из источника подачи топлива газ попадает в камеру регулирования давления. Клапан сжимается и перекрывает подачу газа. Давление регулируется винтом, который вкручивается или выкручивается нажимая на пружину давящую на мембрану. Регулируя давление винтом, передаточный диск давит на обратную пружину поднимая клапан, газ поступает в камеру.

Повышение давления в газопроводе увеличивает давление в камере стабилизации давления, мембрана выравнивается под давлением пружины. Передаточный диск опускается и взаимодействует с пружиной, которая воздействует на обратную пружину вдавливая клапан в седло. При повышении давления из газопровода автоматика понижает выходное давление, при понижении – увеличивает выходное давление.

Классификация редукторов

Редукторы газовых баллонов делятся на два типа:

Редуктор для инертных газов.
Редуктор для горючих газов.

К инертным газам относятся:

азот;
аргон;
гелий;
кислород и т.д.

К горючим газам относят:

водород;
пропан;
метан и т.д.

Редукторы инертных газов и горючих газов различаются резьбой. У редукторов горючих газов левая резьба, инертных газов правая резьба.

Сферы применения редукторов

1) Кислородный редуктор применяется:

в сварочных работах;
при погружении под воду;
в медицинских целях.

2) Ацетиленовый редуктор применяют:

при проведении жестяных работ в автосервисах;
при резки металла газовой сваркой.

3) Пропановый редуктор применяется:

в газосварочных работах когда требуется дополнительный подогрев металла;
в быту для подачи газа в газовую плиту;
в строительстве, нагревая наплавляемую гидроизоляцию.

4) Воздушный редуктор применяется в коммуникационных сетях подачи воздуха:

подводные лодки;
производственные помещения.

Выбор и стоимость редукторов

Привычный прибор регулирования давления газа обозначается РДГС-1. Достоинства прибора – доступность и простота конструкции. Для российского рынка устройство изготавливается в Белоруссии, России, Китае, Италии.

Характеристики редуктора РДГС-1:

входное давление колеблется 07 – 1,6 МПа;
выходное давление 2,95 – 3,30 МПа;
проходимость газа 1,2 м3 в 1 час;
масса 310 гр.;
эксплуатационная температура -30 до +45 С

Редуктор на газовый баллон стоит 150 – 200 р.

Прогресс не стоит на месте, итальянские производители предлагают усовершенствованные модели газовых редукторов, маркируются m174. Стоимость такой модели 250 р.

Такие редукторы используют в комплекте с газовыми обогревателями. Покупая отдельно регулируемый редуктор для бытового газового баллона проверяйте комплектность. Такие редуктора комплектуются эластичной прокладкой.

Характеристики:

входное давление 0 до 20 бар;
выходное давление до 30 мбар.

Для баллонов из композитного материала применяют бытовой редуктор немецкого производителя. Цена редуктора 500 р. и выше.

Характеристика редуктора N24:

входное давление 18 бар;
выходное давление регулируется 20 до 60 Мбар;
проходимость газа до 4л в час;
эксплуатационные температуры -20 С до +50С.

У сварщиков пользуется популярностью миниатюрные редуктора БПО-5.

Характеристики:

входное давление 2,5 МПа;
выходное давление 0,3 МПа;
вес 650 гр.

Сварщики используют компактные редуктора в труднодоступных местах.

Важно!
Покупая и устанавливая редуктор на газовый баллон бытовой, не забывайте, что от качества устройства и установки зависит стабильность работы газового оборудования, жизнь и здоровье людей находящихся рядом с работающим агрегатом.

Как правильно выбрать газовый редуктор пропановый

В совсем недалеком прошлом использование сжиженных углеводородных газов (СУГ) в бытовых условиях нашей стране было явлением малораспространенным. В сельской местности и дачных посёлках от газового баллона работали исключительно газовые плиты.

Толчком к более широкому использованию сжиженного пропана в качестве энергоносителя стало появление современного газоиспользующего оборудования и рост тарифов на электроэнергию. Однако, при большом многообразии отопительных и водонагревательных приборов, способных работать на сжиженном газе, в России до сих пор наблюдается скудный выбор качественных бытовых редукторов. В данной статье будет рассказано о назначении, типах и характеристиках бытовых пропановых редукторов.

Давление газа в газовом баллоне, газобаллонной установке или емкости – величина непостоянная, зависящая от количества газа в емкости и температуры окружающей среды. Для понижения давления газа, выходящего из баллона (ёмкости) до значения, необходимого для стабильной работы газоиспользующего оборудования (газовой плиты, котла, газового конвектора, газового водонагревателя) и применяются газовые пропановые редукторы.

Для правильного подбора редуктора к Вашему газовому котлу, конвектору или водонагревателю нужно знать его главные технические характеристики:

Расход газа
Рабочее давление
Способ подключения

Расход сжиженного газа в подавляющем большинстве случаев указывается в технической документации оборудования в килограммах в час (кг/час). Расход газа у отопительного прибора тепловой мощностью, к примеру 5 кВт, составляет в среднем 0,4 – 0,5 кг/час. Минимальная производительность бытовых пропановых редукторов составляет 1 кг/час. Для стабильной работы газоиспользующего оборудования его расход газа должен быть не больше производительности редуктора. Если Вы приобретаете редуктор производительностью 4 кг/час на газовый конвектор с расходом 0,3 кг/час, страшного ничего не происходит – автоматика прибора всё равно не пропустит газа больше необходимого. Не забывайте суммировать расход га

за, если на одной магистрали (от одного баллона или газобаллонной установки) работают несколько газопотребляющих приборов.

Рабочее давление газопотребляющего прибора – еще более важная характеристика. Использование газового редуктора с выходным давлением, превышающим рабочее давление газового конвектора или водонагревателя, в лучшем случае приведет к отрыву пламени и затуханию газовой горелки, а в худшем случае к выходу из строя автоматики прибора. Большинство приборов работают на сжиженном газе с давлением 30, 42 и 50 mbar. Пропановые редуктора производятся как с фиксированным давлением на выходе, так и регулируемые (с диапазоном, например от 20 до 60 mbar).

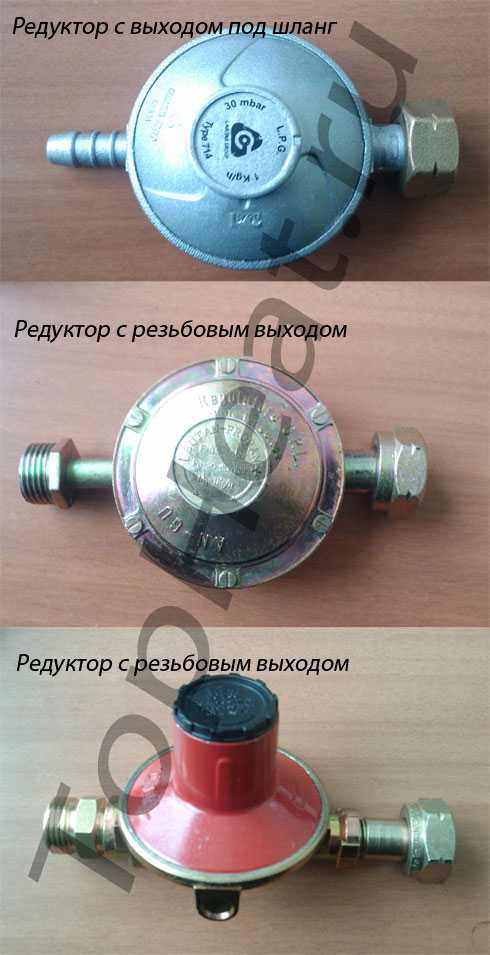

Способ подключения нагревательного прибора к баллону или газобаллонной установке – выбор исключительно Ваш. Если Вас устраивает подключение обычным газовым шлангом, то Вам нужен газовый редуктор с выходным штуцером типа “ёлочка”. Если же Вы хотите, чтобы у Вас всё было надежно и эстетично, то стоит задуматься о разводке газовой магистрали, например широко распространенной гофротрубой из нержавеющей стали. В этом случае и редуктор Вам нужен с резьбовым выходом.

topheat.ru

Редуктор для портативной газовой плиты

12 Июля 2016

Конструкция портативных газовых плит разработана таким образом, чтобы они при эксплуатации как переносного устройства функционировали от штатного встраиваемого баллона цангового типа. Если же портативная плата эксплуатируется в стационарных условиях, например, на дачном участке, то функции источника газа оказывается намного более удобным возложить на бытовой газовый баллон отечественного производства. Это обусловлено его заметно большей емкостью (до 30 литров), что позволяет выполнять замену намного реже. Возможность выполнения подключения бытового газового баллона предусмотрена конструкцией основной массы портативных газовых плит.

Для чего предназначен редуктор
Прямое подключение газового баллона к плите невозможно из-за высокого давления содержащегося внутри него газа. Кроме того, это давление изменяется на протяжении работы плиты. Для понижения давления до нормального рабочего значения, а также автоматического обеспечения его стабильности во времени вплоть до полного израсходования используется редуктор для портативной газовой плиты.
Принцип действия редуктора основан на формировании промежуточного расходного объема, который подключен как к баллону, так и к плите. Внутреннее давление в расходном пространстве контролируется с помощью мембраны. Последняя связана с запорным клапаном, то есть вся эта структура образует систему обратной связи. В том случае, если давление в расходном объеме увеличится свыше того значения, которое задано регулятором, мембрана воздействует на запорный клапан, который уменьшает приток газа. Если же давление падает ниже установленной величины, мембрана выгибается в противоположном направлении и открывает клапан, увеличивая приток газа.

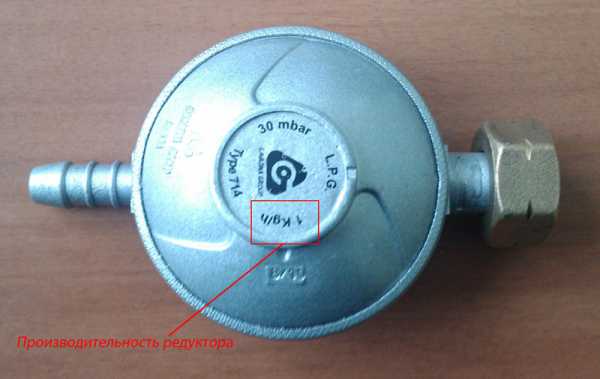

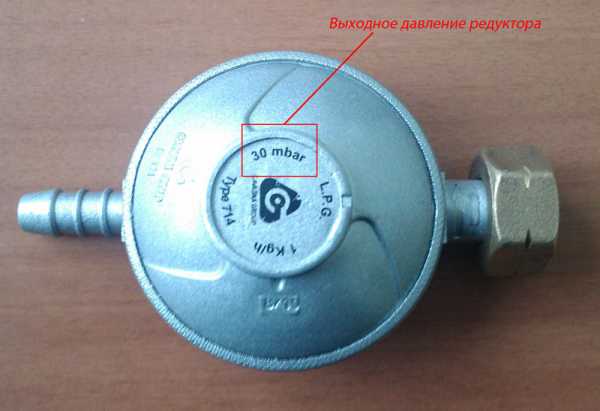

Для работы с бытовыми газовыми баллонами используется редуктор с выходным давлением 30 мбар. Некоторые модели редукторов снабжаются штатными вентилями.
Для подключения используется резьбовое соединение на гайке и штуцер. Герметичность соединения обеспечивается прокладками и стяжными хомутами.

Особенности подключения редуктора к плите к газовому баллону
Для улучшения условий эксплуатации редуктор подключается к газовой плите шлангом. После выполнения такого подключения система баллона – редуктор – плита образует единое целое. Если редуктор является полностью покупным изделием и монтируется как единый блок, то шланг выбирается по длине и подключается по месту.
Шланг перед подключением необходимо обязательно осмотреть и проверить отсутствие на нем трещин и, тем более, сквозных отверстий, а также следов обгорания.
Газовая плита является источником повышенной опасности. Это определяется тем, что при утечке пропана в смеси с воздухом становится взрывоопасным материалом. Поэтому при прокладке шланга необходимо жестко соблюдать следующие ограничения:
запрещается использовать для подключения плиты кислородные или водяные шланги, что определяется высокой скоростью старения резины и опасностью потери герметичности изделий этой разновидности;

редуктор вместе со шлангом при эксплуатации не должен нагреваться до температуры свыше 30 °С;

материал шланга должен быть одновременно жестким и эластичным;

нельзя применять шланги с истекшим сроком годности;

длина шланга не должна превышать полутора метров;

запрещается сращивание шлангов для наращивания их длины;

шланг не должен иметь перегибов, пережатий, перекручивания, а также не находиться в напряженном (натянутом) состоянии;

крепежные хомуты и иные металлические монтажные компоненты не должны иметь следов ржавчины.

Любой из перечисленных недостатков в случае его обнаружения подлежит немедленному исправлению, а дефектный компонент замены на новый.

Область установки и процесс подключения баллона к плите
Плита должна устанавливаться в заранее подготовленном сухом и хорошо проветриваемом помещении. Перед началом работы следует обязательно убедиться в наличии всех необходимых материалов. Это определяется тем, что соединительный шланг и редуктор не входят в комплект поставки плиты и их необходимо приобрести отдельно. Аналогичным образом приобретаются герметики мест соединений. Как герметик хорошо зарекомендовала себя лента ФУМ, которая удачно сочетает умеренную стоимость, простоту работы за счет своей хорошей адгезионной способности к резьбе и высокой эффективности.

На приемный патрубок портативной газовой плиты через герметизирующую прокладку накручивается переходник под соединительный шланг.

В процессе монтажа обязательно контролируется герметичность всех соединений. Наиболее простым, безопасным и эффективным способом выполнения этой процедуры является использование мыльного раствора. Применение открытого огня для решения этой задачи категорически запрещается.

При выявлении любой неисправности немедленно перекрывается газ, а плита отключается.
