Планетарный редуктор: устройство, принцип работы, виды

Процедура механизации производственной и другой деятельности существенно повысила поставленные задачи. Довольно большое распространение получили механизмы, предназначенные для передачи вращения и распределения создаваемого усилия. Существует довольно большое количество различных редукторов, все они характеризуются своими определенными эксплуатационными характеристиками. Примером можно назвать планетарный редуктор, устройство которого имеет довольно большое количество различных особенностей. Рассмотрим подобный механизм подробнее.

Устройство и принцип работы

Рассматриваемый механизм представлен классическим сочетанием шестерен с различным диаметром, которые обеспечивают передачу вращения с изменением числа оборотов и передаваемого усилия. Особенности механизма определяют возможность применения в самых различных отраслях. Обеспечить работу можно только в случае присоединения вращающего вала к ведомой части.

Рассматривая чертеж классического устройства, следует отметить, что оно состоит из следующих элементов:

  1. Основные элементы представлены зубчатыми и червячными парами.
  2. Для установки и фиксации основных деталей проводится установка центрирующих подшипников.
  3. Для смазывания трущихся деталей корпус заполняется специальным маслом. Исключить вероятность его вытекания можно за счет уплотнений.
  4. Сальники также являются важной частью конструкции.
  5. Корпус состоит из двух составных элементов, за счет которых есть возможность разобрать конструкция при обслуживании или ремонте.

Принцип работы планетарного редуктора предусматривает то, что смазывание основных деталей происходит за счет естественного разбрызгивания масла при работе устройства.

Схема классического устройства выглядит следующим образом:

  1. В качестве источника вращения устанавливается мотор.
  2. Другая часть представлена шестерней планетарного типа. Внутри расположены другие детали, крепление стакана редуктора к мотору проводится за счет фиксирующих элементов.
  3. Далее идет вал с подшипником.

Защита конструкции обеспечивается за счет крышки редуктора. Его фиксация проводится за счет болтов. В целом можно сказать, что устройство достаточно сложное, поэтому провести его ремонт и обслуживание не всегда просто.

Принцип действия агрегата во многом зависит от кинематической схемы привода. Расчет передаточного отношения проводится при применении специальных формул, которые можно встретить в технической литературе.

Основная часть конструкции состоит из следующих деталей:

  1. Коронной шестерни.
  2. Планетарная или сателлиты.
  3. Водило и солнечная шестерня.

Принцип действия рассчитывается следующим образом:

  1. Солнечная шестерня расположена в центральной части конструкции. Зачастую именно ей передается основное вращение, для чего элемент имеет посадочное отверстие под вал.
  2. Центральный элемент постоянно находится в зацеплении с другими подобными шестернями, оси которых расположены по окружности.
  3. Сателлиты находятся в зацеплении с коронной шестерней, которая представлена зубчатым колесом большого диаметра с внутренним расположением основных деталей.
  1. Водило требуется для жесткой фиксации всех деталей относительно друг друга.

Стоит учитывать, что для работы механизма одна из частей должна быть зафиксирована относительно других. В зависимости от выбора ведомого или ведущего элемента зависит показатель передаточного числа. Рассчитать число достаточно сложно, от этого показателя также зависит удельная мощность.

Конструктивные особенности рассматриваемого механизма определили то, что он может применяться для достижения самых различных целей.

Виды планетарных редукторов

Встречается довольно большое количество разновидностей понижающих редукторов. Классификация проводится также по количеству ступеней:

  1. Одноступенчатые.
  2. Многоступенчатые.

Первый вариант исполнения намного проще, характеризуется меньшими размерами и обеспечивает более широкие возможности по передаче крутящего момента. Создание нескольких ступеней определяет существенное увеличение размеров конструкции, а диапазон передаточных чисел уменьшается.

Также классификация проводится по показателю сложности планетарного редуктора. Выделяют два основных типа:

  1. Простые.
  2. Дифференциальные.

На сегодняшний день дифференциальный редуктор получил весьма широкое распространение, так как позволяет передавать вращение требуемым образом в конкретном случае.

Выделяют виды в зависимости от формы корпуса, а также применяемым внутри элементам. Классификация выглядит следующим образом:

  1. Волновые.
  2. Конические.
  3. Червячные.
  4. Цилиндрические или колесного типа.

Их применение позволяет передавать вращение между пересекающимися, перекрещивающимися и параллельными валами. Именно поэтому планетарный редуктор получил широкое распространение.

Двухступенчатые планетарные мотор-редукторы применяются в случае, когда нужно передавать вращение с различной частотой. Некоторые варианты исполнения изготавливаются по схеме 3к, планетарные редукторы большой мощности зачастую имеют крупный размер, а при изготовлении основных частей применяется закаленная сталь, характеризующаяся высокой устойчивостью к износу.

Применение

Сегодня электродвигатель с планетарным редуктором получили весьма широкое распространение, могут применяться в самых различных случаях. Область применения во многом зависит от конструктивных особенностей устройства и его характеристик. Выделяют следующие варианты исполнения:

  1. Цилиндрические. Это связано с тем, что конструктивные особенности позволяют обеспечить КПД около 95%. Назначение редуктора с планетарной передачей заключается в передаче достаточно большого усилия между параллельными и соосным валами. Передача вращения осуществляется за счет прямозубых, косозубых и шевронных колес. Коэффициент может варьировать в пределе от 1,5 до 600. Достоинством подобного варианта исполнения можно также назвать компактные размеры, а также высокую степень защиты от воздействия окружающей среды.
  2. Конические сегодня также встречаются довольно часто. Конструктивной особенностью можно назвать то, что шестерни имеют коническую форму. За счет подобной формы обеспечивается плавность сцепки, а также высокую степень устойчивости к нагрузкам. В алы в данном случае могут располагаться вертикально или горизонтально.
  3. Могут применяться и волновые устройства. Они характеризуются тем, что имеют гибкое промежуточное число. Основными конструктивными элементами можно назвать эксцентрики и кулачки, которые обеспечивают растяжение гибкого колеса. Подобный вариант исполнения характеризуется высоким передаточным числом, плавностью хода и повышенной степенью герметичности. Выделяют несколько различных разновидностей этого механизма, к примеру, могут применяться различные типы подшипников.

Несмотря на достаточно сложную конструкцию, она получила весьма широкое распространение. Примером можно назвать машиностроительную область, станкостроение и производство различных механизмов. Примером можно назвать автомобильную коробку передач, которая предназначена для передачи вращения и изменения предаваемого усилия или скорости.

Следует уделить довольно много внимания и подбору наиболее подходящего варианта исполнения. Если установленное устройство не будет обладать требуемыми свойствами, то есть вероятность выхода конструкции их строя при ее применении.

Наиболее важными параметрами выбора можно назвать следующие показатели:

  1. Тип передачи, которая применяется для передачи вращения.
  2. Максимально допустимая осевая и консольная нагрузка. На момент эксплуатации редуктора нагрузка, возникающая на момент работы распределяется самым различным образом.
  3. Имеет значение и размер редуктора. Слишком большой показатель определяет отсутствие возможности установки в тех или иных условиях. Однако, нужно уделить внимание тому моменту, что увеличение мощности достигается исключительно за счет увеличения размеров устройства. Поэтому приходится подбирать более оптимальный вариант исполнения.
  4. Диапазон температур, при которых механизм может применяться. Тип применяемого материала при изготовлении корпуса и основных элементов определяет то, в каких условиях устройство может эксплуатироваться. Слишком высокая температура становится причиной повышения пластичности и снижения твердости поверхности, за счет чего есть вероятность деформации и износа изделия. Для обеспечения охлаждения проводится добавление масла. Не все варианты исполнения могут применяться для длительной работы, некоторые могут эксплуатироваться только периодически.
  5. Популярность производителя также имеет значение. Некоторые заводы характеризуются тем, что производят качественные и долговечные механизмы.

Все наиболее важные параметры указываются в инструкции по эксплуатации, что существенно упрощает процесс выбора подходящего варианта исполнения.

Достоинства и недостатки

Широкая область применения прежде всего связана с основными преимуществами механизма. Многие свойства такие же, как у цилиндрического варианта исполнения, так как в обоих случаях применяются шестерни. Преимущества следующие:

  1. Компактность. Многие модели характеризуются небольшими размерами, за счет чего упрощается установка. Небольшие габаритные размеры также позволяют создавать механизмы с небольшой массой. За счет этого существенно повышается эффективность рассматриваемого устройства.
  2. Сниженный уровень шума. Это свойство достигается за счет установки конических колес с косым зубом. За счет применения большого количества зубьев также обеспечивается точность хода основных элементов. Даже при большой нагрузке и скорости вращения основных элементов сильного гула не возникает, что и стало причиной широкого распространения планетарных редукторов.
  3. Малая нагрузка, оказываемая на опоры. Обычные редуктора характеризуются тем, что нагрузка оказывается на вал, который со временем может сорвать. Также нагрузка оказывает влияние на подшипники, повышая степень их износа. Со временем все приведенные выше причины приводят к необходимости выполнения обслуживания.
  4. Снижается нагрузка на зубья. Это достигается за счет ее равномерного распределения и большого количества задействованных зубьев. Часто встречается проблема, связанная с истиранием рабочей части зубьев. За счет этого они начинают не плотно прилегать друг к другу, последствия подобного явления заключается в повышенном износе и появлении шума.
  5. Обеспечивается равномерное разбрасывание масла на момент работы. Как и при функционировании любого другого редуктора, в рассматриваемом случае большое значение имеет степень смазки рабочей поверхности.
  6. Длительный эксплуатационный срок. Особенности расположения сателлитов приводит к взаимному компенсированию оказываемой силы.
  7. Повышенной передаточное отношение. Этот показатель считается основным. Передаточное соотношение может варьировать в достаточно большом диапазоне.

В целом можно сказать, что есть довольно большое количество причин, по которым применяется именно подобный механизм для передачи вращения. КПД планетарного редуктора относительно невысокое, что можно назвать существенным недостатком подобного варианта исполнения. Кроме этого, коэффициент полезного действия существенно падает при непосредственном использовании устройства, так как со временем оно изнашивается.

Кроме этого следует уделить внимание тому, что планетарный редуктор является сложной конструкцией, при изготовлении и установке которой возникают трудности.

Незначительное отклонение в размерах становится причиной уменьшения основных свойств, а также появления серьезных неисправностей.

Обслуживание и ремонт

Сложность рассматриваемого механизма определяет то, что возникает необходимость в своевременном обслуживании и проведении ремонта. Для начала уделим внимание тому, каким образом проводится расчет планетарного редуктора. Среди особенностей этого процесса отметим следующие моменты:

  1. Определяется требуемое число передаточных ступеней. Для этого применяются специальные формулы.
  2. Определяется число зубьев и расчет сателлитов. Зубчатые колеса могут иметь самое различное число зубьев. В рассматриваемом случае их число довольно много, что является определяющим фактором.
  3. Уделяется внимание выбору наиболее подходящего материала, так как от его свойств зависят и основные эксплуатационные характеристики устройства.
  4. Определяется показатель межосевого расстояния.
  5. Делается проверочный расчет. Он позволяет исключить вероятность допущения ошибок на первоначальном этапе проектирования.
  6. Выбираются подшипники. Они предназначены для обеспечения плавного вращения основных элементов. При выборе подшипника уделяется внимание тому, на какую нагрузку они рассчитаны. Кроме этого, не рекомендуется использовать этот элемент без смазки, так как это приводит к существенному износу.
  7. Определяется оптимальная толщина колеса. Слишком большой показатель становится причиной увеличения веса конструкции, а также расходов.
  8. Проводится вычисление того, где именно должны быть расположены оси шестерен. Это проводится с учетом размеров зубчатых колес и некоторых других моментов. Как правило, в качестве основы применяется чертеж, который можно скачать из интернета. Самостоятельно разработать проект по изготовления планетарного редуктора достаточно сложно, так как нужно обладать навыками инженера для проведения соответствующих расчетов и проектирования.

Изготовить самостоятельно рассматриваемую конструкцию достаточно сложно, как и провести ремонт планетарных редукторов. Среди особенностей этой процедуры отметим следующее:

  1. Процедура достаточно сложна, так как механизм состоит из большого количества различных элементов. Примером можно назвать то, что сразу после разбора все иголки могут высыпаться практически моментально.
  2. Многие специалисты рекомендуют доверять рассматриваемую работу исключительно профессионалам, так как допущенные ошибки становятся причиной быстрого износа и выхода из строя механизма.
  3. Ремонт зачастую предусматривает замену шестерен, которые со временем изнашиваются. Примером можно истирание зубьев, изменение размеров посадочного гнезда и многие другие дефекты. Самостоятельно изготовить подобные изделия практически невозможно, так как для этого требуется специальное оборудование.

Чаще всего обслуживание предусматривает добавление масла. Смазка планетарного редуктора позволяет существенно продлить срок службы конструкции, так как соприкосновение и трение металла становится причиной его истирания. Рекомендуется смазывать механизм периодически, так как масло выступает еще в качестве охлаждения. В продаже встречаются специальные смазывающие вещества, которые характеризуются определенными эксплуатационными качествами.

Сегодня ремонтом редукторов занимаются компании, которые специализируются на предоставлении соответствующих услуг. Признаком того, что механизм начинает выходить из строя становится появление сильного шума, вибрации, рывков, нагрев и многое другое. Со временем процесс износа существенно ускоряется, так как металл, находящийся в масле попадает в зацепление шестерен. В большинстве случаев ремонт предусматривает замену всех элементов на новые.

В заключение отметим, что планетарный редуктор характеризуется весьма привлекательными свойствами. Примером можно назвать отсутствие большого количества крепежных элементов, а также равномерное распространение нагрузки. Как ранее было отмечено, редуктор применяется при создании различных узлов транспортных средств.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Планетарный редуктор устройство и принцип работы

Планетарная передача — механическая система, состоящая из нескольких планетарных зубчатых колёс (шестерён), вращающихся вокруг центральной, солнечной, шестерни. Обычно, планетарные шестерни фиксируются вместе с помощью водила. Планетарная передача может также включать дополнительную внешнюю кольцевую шестерню, имеющую внутреннее зацепление с планетарными шестернями.

Основными элементами планетарной передачи можно считать следующие:

  • Солнечная шестерня: находится в центре;
  • Водило: жёстко фиксирует друг относительно друга оси нескольких
  • Планетарных шестерён (сателлитов) одинакового размера, находящихся в зацеплении с солнечной шестерней;
  • Кольцевая шестерня (эпицикл): внешнее зубчатое колесо, имеющее внутреннее зацепление с планетарными шестернями.

Планетарная передача в режиме повышения скорости. Водило (зелёное) вращается внешним источником. Усилие снимается с солнечной шестерни (жёлтая), в то время как кольцевая шестерня (красная) закреплена неподвижно. Красные метки показывают вращение входного вала на 45°.

При использовании планетарной передачи в качестве редуктора один из трёх её основных элементов фиксируется неподвижно, другой элемент используется как ведущий, а третий — в качестве ведомого. Таким образом, передаточное отношение будет зависеть от количества зубьев каждого компонента, а также того, какой элемент закреплён.

Водило (зелёное) закреплено неподвижно, в то время как солнечная шестерня (жёлтая) вращается внешним источником. В данном случае передаточное отношение равно -24/16, или -3/2; каждая планетарная шестерня поворачивается на 3/2 оборота относительно солнечной шестерни, в противоположном направлении.

Часто планетарные передачи используются для суммирования двух потоков мощности (например, планетарные ряды двухпоточных трансмиссий некоторых танков и др. гусеничных машин), в этом случае неподвижно зафиксированных элементов нет. Например, два потока мощности могут подводиться к солнечной шестерне и эпициклу, а результирующий поток снимается с водила.

Применение планетарного редуктора

Наиболее широкое применение принцип нашёл в автомобильных дифференциалах, кроме того используется в суммирующих звеньях кинематических схем металлорежущих станков.

Во время Второй мировой войны была разработана особая конструкция планетарной передачи, которая использовалась для привода небольших радаров. Кольцевая шестерня изготавливалась из двух частей, каждая толщиной в половину толщины других компонентов. Одна из этих половинок фиксировалась неподвижно и имела на 1 зуб меньше, чем вторая. В такой конструкции при полном обороте планетарных шестерён и нескольких оборотах солнечной шестерни, подвижное кольцо поворачивалось всего на 1 зуб. Таким образом, получалось очень высокое передаточное отношение при небольших габаритах.

Другие новости и акции

История. Описание. Новые технические решения моделей

При изготовлении железобетонных и бетонных изделий с целью проведения сборного строительства, а также для уплотнения бетонной смеси при ее заливке в монолитную конструкцию необходимы высококачественные ручные глубинные вибраторы.

Практически все изобретения механики, основанные на вращательном движении, можно исторически соотнести с принципом колеса и временем его изобретения. До того, как был понят этот принцип, ничего подобного существовать не могло бы. Кто и когда первым придумал возможность соединять за счет зубцов несколько колес и вращать их друг за счет друга — неизвестно, но этот человек создал небольшую революцию.

Так появилась первая шестерня. Принцип шестеренчатой передачи энергии движения можно считать революционным в развитии промышленности.

Планетарный редуктор

В современной промышленности планетарные редукторы, в основе которых лежит шестерня солнечная, используются в лебедках и электроинструменте. Наиболее популярным техническим средством, которое есть практически в каждом доме и где может быть использована солнечная шестерня — велосипед с планетарной втулкой.

Сам принцип нескольких зубчатых колес, которые передают энергию движения друг другу, далеко не нов. И даже планетарный редуктор не самое свежее изобретение. Новшеством здесь можно считать лишь то, насколько активно этот принцип работы распространяется в современных приборах и технике самого разного назначения.

Солнечная шестерня в велосипедах

Планетарные втулки сегодня в велосипедах ставятся туда, куда прежде ставили звездочки для байка для регулирования передач. В спортивных велосипедах каждая звездочка на велосипед отвечает за свою передачу скоростей. Более простая задняя планетарная втулка, которая работает на солнечной шестерне, ставится на велосипеды для города, а также на туристические велосипеды.

Как было сказано, задняя планетарная втулка более популярна, чем передняя. В первую очередь, это определяется особенностью крепления велосипедной цепи и классической установки звездочки на велосипед. Но если вы хотите переделать свой байк из обычного в электрический, то вам придется столкнуться с таким изобретением как мотор-колесо. Ставится оно обычно на переднюю вилку (хотя можно поставить и на заднюю, и даже заменить оба колеса, сделав велосипед полноприводным), одна из важных частей мотор-колеса — планетарный редуктор, в основу которого так же положена шестерня солнечная.

Изначально мотор-колёса были иного принципа, но требования удешевления из-за возрастания массовости спроса на электровелосипеды привело к тому, что именно роторная передача, основанная на планетарном принципе, стала наиболее выгодной системой генерации энергии движения и распределения ее. Это решение увеличивает статическую тягу при уменьшении веса колеса, но при этом становится более шумным сам мотор и усиливаются вибрации от высоких частот, передающиеся на раму. На текущий момент основная часть колес с мотором до 500 Ватт — редукторные. Это сделало электровелосипеды более шумными и тяжелыми, но резко снизило стоимость конструкции. Однако, при установке такого планетарного редуктора нужно проследить, чтобы допустимые вибрации не превышали норму, иначе это отразится на сроке службы рамы.

Принцип работы редукторов

Как же работает редуктор с солнечной шестерней?

Любой редуктор состоит из нескольких обязательных элементов. Очевидно, что в основе лежит шестерня солнечная, а так же имеется коронная шестерня (эпицикл), которая находится на периферии редуктора и как бы вмещает в себя остальные элементы, несколько шестерен-сателлитов, находящихся между солнечной шестерней и эпициклом, взаимодействующих с обеими. А так же закрепленное водило, на осях которого вращаются сателлиты.

Процесс работы передаточного цикла зависит от кинематической схемы привода. От типа кинематической схемы вращение может подводиться к каждому элементу редуктора и сниматься с любого из оставшихся. При этом третья составная должна быть заторможена. Изменяя схему подвода и снятия крутящего момента внутри данной конкретной планетарной передачи, мы имеем возможность получить различные передаточные числа и направления вращения.

Конечно, большинство людей, покупая технику в дом, совсем не интересуются в деталях составными частями, еще меньше их интересует, что же именно в их технике делает шестерня солнечная, и это правильно, так как невозможно знать и понимать все. Но, если вы покупаете байки, работающие на планетарной втулке или мотор-колесе, стоит понимать уровень сложности механизма, который помогает приводить в движение ваш транспорт. Как следствие, оценивать проблемы технического характера, которые могут возникнуть при поломке такого устройства.

При всем том, что технически сложные приспособления при поломках непросто восстановить, а самостоятельно часто невозможно, они очень облегчают жизнь велолюбителям. Так планетарная втулка и звездочка на велосипед могут выполнять одни и те же функции, однако, ясно, что для не спортсменов велосипед с планетарной втулкой, основанной на солнечной передаче, намного удобнее. Тем более, если речь идет об электровелосипедах.

  • Многие выбирают именно этот тип транспорта, специально подыскивают оборудование для переделки обычных велосипедов в электровелосипеды.

Очевидно, что человек, который сам изготавливает электровелосипед, в общих чертах представляет, как работает мотор-колесо, и на каких принципах основано движение велосипеда с электрической тягой, в отличие от механического принципа движения велосипеда.

Если вы планируете покупать или делать своими руками электровелосипед, то принцип работы планетарного редуктора будет далеко не лишним знанием, которое поможет вам полнее представлять, что за технику вы получите в конце концов.

Процедура механизации производственной и другой деятельности существенно повысила поставленные задачи. Довольно большое распространение получили механизмы, предназначенные для передачи вращения и распределения создаваемого усилия. Существует довольно большое количество различных редукторов, все они характеризуются своими определенными эксплуатационными характеристиками. Примером можно назвать планетарный редуктор, устройство которого имеет довольно большое количество различных особенностей. Рассмотрим подобный механизм подробнее.

Устройство и принцип работы

Рассматриваемый механизм представлен классическим сочетанием шестерен с различным диаметром, которые обеспечивают передачу вращения с изменением числа оборотов и передаваемого усилия. Особенности механизма определяют возможность применения в самых различных отраслях. Обеспечить работу можно только в случае присоединения вращающего вала к ведомой части.

Рассматривая чертеж классического устройства, следует отметить, что оно состоит из следующих элементов:

  1. Основные элементы представлены зубчатыми и червячными парами.
  2. Для установки и фиксации основных деталей проводится установка центрирующих подшипников.
  3. Для смазывания трущихся деталей корпус заполняется специальным маслом. Исключить вероятность его вытекания можно за счет уплотнений.
  4. Сальники также являются важной частью конструкции.
  5. Корпус состоит из двух составных элементов, за счет которых есть возможность разобрать конструкция при обслуживании или ремонте.

Принцип работы планетарного редуктора предусматривает то, что смазывание основных деталей происходит за счет естественного разбрызгивания масла при работе устройства.

Схема классического устройства выглядит следующим образом:

  1. В качестве источника вращения устанавливается мотор.
  2. Другая часть представлена шестерней планетарного типа. Внутри расположены другие детали, крепление стакана редуктора к мотору проводится за счет фиксирующих элементов.
  3. Далее идет вал с подшипником.

Защита конструкции обеспечивается за счет крышки редуктора. Его фиксация проводится за счет болтов. В целом можно сказать, что устройство достаточно сложное, поэтому провести его ремонт и обслуживание не всегда просто.

Принцип действия агрегата во многом зависит от кинематической схемы привода. Расчет передаточного отношения проводится при применении специальных формул, которые можно встретить в технической литературе.

Основная часть конструкции состоит из следующих деталей:

  1. Коронной шестерни.
  2. Планетарная или сателлиты.
  3. Водило и солнечная шестерня.

Принцип действия рассчитывается следующим образом:

  1. Солнечная шестерня расположена в центральной части конструкции. Зачастую именно ей передается основное вращение, для чего элемент имеет посадочное отверстие под вал.
  2. Центральный элемент постоянно находится в зацеплении с другими подобными шестернями, оси которых расположены по окружности.
  3. Сателлиты находятся в зацеплении с коронной шестерней, которая представлена зубчатым колесом большого диаметра с внутренним расположением основных деталей.
  1. Водило требуется для жесткой фиксации всех деталей относительно друг друга.

Стоит учитывать, что для работы механизма одна из частей должна быть зафиксирована относительно других. В зависимости от выбора ведомого или ведущего элемента зависит показатель передаточного числа. Рассчитать число достаточно сложно, от этого показателя также зависит удельная мощность.

Конструктивные особенности рассматриваемого механизма определили то, что он может применяться для достижения самых различных целей.

Виды планетарных редукторов

Встречается довольно большое количество разновидностей понижающих редукторов. Классификация проводится также по количеству ступеней:

Первый вариант исполнения намного проще, характеризуется меньшими размерами и обеспечивает более широкие возможности по передаче крутящего момента. Создание нескольких ступеней определяет существенное увеличение размеров конструкции, а диапазон передаточных чисел уменьшается.

Также классификация проводится по показателю сложности планетарного редуктора. Выделяют два основных типа:

На сегодняшний день дифференциальный редуктор получил весьма широкое распространение, так как позволяет передавать вращение требуемым образом в конкретном случае.

Выделяют виды в зависимости от формы корпуса, а также применяемым внутри элементам. Классификация выглядит следующим образом:

  1. Волновые.
  2. Конические.
  3. Червячные.
  4. Цилиндрические или колесного типа.

Их применение позволяет передавать вращение между пересекающимися, перекрещивающимися и параллельными валами. Именно поэтому планетарный редуктор получил широкое распространение.

Двухступенчатые планетарные мотор-редукторы применяются в случае, когда нужно передавать вращение с различной частотой. Некоторые варианты исполнения изготавливаются по схеме 3к, планетарные редукторы большой мощности зачастую имеют крупный размер, а при изготовлении основных частей применяется закаленная сталь, характеризующаяся высокой устойчивостью к износу.

Применение

Сегодня электродвигатель с планетарным редуктором получили весьма широкое распространение, могут применяться в самых различных случаях. Область применения во многом зависит от конструктивных особенностей устройства и его характеристик. Выделяют следующие варианты исполнения:

  1. Цилиндрические. Это связано с тем, что конструктивные особенности позволяют обеспечить КПД около 95%. Назначение редуктора с планетарной передачей заключается в передаче достаточно большого усилия между параллельными и соосным валами. Передача вращения осуществляется за счет прямозубых, косозубых и шевронных колес. Коэффициент может варьировать в пределе от 1,5 до 600. Достоинством подобного варианта исполнения можно также назвать компактные размеры, а также высокую степень защиты от воздействия окружающей среды.
  2. Конические сегодня также встречаются довольно часто. Конструктивной особенностью можно назвать то, что шестерни имеют коническую форму. За счет подобной формы обеспечивается плавность сцепки, а также высокую степень устойчивости к нагрузкам. В алы в данном случае могут располагаться вертикально или горизонтально.
  3. Могут применяться и волновые устройства. Они характеризуются тем, что имеют гибкое промежуточное число. Основными конструктивными элементами можно назвать эксцентрики и кулачки, которые обеспечивают растяжение гибкого колеса. Подобный вариант исполнения характеризуется высоким передаточным числом, плавностью хода и повышенной степенью герметичности. Выделяют несколько различных разновидностей этого механизма, к примеру, могут применяться различные типы подшипников.

Несмотря на достаточно сложную конструкцию, она получила весьма широкое распространение. Примером можно назвать машиностроительную область, станкостроение и производство различных механизмов. Примером можно назвать автомобильную коробку передач, которая предназначена для передачи вращения и изменения предаваемого усилия или скорости.

Следует уделить довольно много внимания и подбору наиболее подходящего варианта исполнения. Если установленное устройство не будет обладать требуемыми свойствами, то есть вероятность выхода конструкции их строя при ее применении.

Наиболее важными параметрами выбора можно назвать следующие показатели:

  1. Тип передачи, которая применяется для передачи вращения.
  2. Максимально допустимая осевая и консольная нагрузка. На момент эксплуатации редуктора нагрузка, возникающая на момент работы распределяется самым различным образом.
  3. Имеет значение и размер редуктора. Слишком большой показатель определяет отсутствие возможности установки в тех или иных условиях. Однако, нужно уделить внимание тому моменту, что увеличение мощности достигается исключительно за счет увеличения размеров устройства. Поэтому приходится подбирать более оптимальный вариант исполнения.
  4. Диапазон температур, при которых механизм может применяться. Тип применяемого материала при изготовлении корпуса и основных элементов определяет то, в каких условиях устройство может эксплуатироваться. Слишком высокая температура становится причиной повышения пластичности и снижения твердости поверхности, за счет чего есть вероятность деформации и износа изделия. Для обеспечения охлаждения проводится добавление масла. Не все варианты исполнения могут применяться для длительной работы, некоторые могут эксплуатироваться только периодически.
  5. Популярность производителя также имеет значение. Некоторые заводы характеризуются тем, что производят качественные и долговечные механизмы.

Все наиболее важные параметры указываются в инструкции по эксплуатации, что существенно упрощает процесс выбора подходящего варианта исполнения.

Достоинства и недостатки

Широкая область применения прежде всего связана с основными преимуществами механизма. Многие свойства такие же, как у цилиндрического варианта исполнения, так как в обоих случаях применяются шестерни. Преимущества следующие:

  1. Компактность. Многие модели характеризуются небольшими размерами, за счет чего упрощается установка. Небольшие габаритные размеры также позволяют создавать механизмы с небольшой массой. За счет этого существенно повышается эффективность рассматриваемого устройства.
  2. Сниженный уровень шума. Это свойство достигается за счет установки конических колес с косым зубом. За счет применения большого количества зубьев также обеспечивается точность хода основных элементов. Даже при большой нагрузке и скорости вращения основных элементов сильного гула не возникает, что и стало причиной широкого распространения планетарных редукторов.
  3. Малая нагрузка, оказываемая на опоры. Обычные редуктора характеризуются тем, что нагрузка оказывается на вал, который со временем может сорвать. Также нагрузка оказывает влияние на подшипники, повышая степень их износа. Со временем все приведенные выше причины приводят к необходимости выполнения обслуживания.
  4. Снижается нагрузка на зубья. Это достигается за счет ее равномерного распределения и большого количества задействованных зубьев. Часто встречается проблема, связанная с истиранием рабочей части зубьев. За счет этого они начинают не плотно прилегать друг к другу, последствия подобного явления заключается в повышенном износе и появлении шума.
  5. Обеспечивается равномерное разбрасывание масла на момент работы. Как и при функционировании любого другого редуктора, в рассматриваемом случае большое значение имеет степень смазки рабочей поверхности.
  6. Длительный эксплуатационный срок. Особенности расположения сателлитов приводит к взаимному компенсированию оказываемой силы.
  7. Повышенной передаточное отношение. Этот показатель считается основным. Передаточное соотношение может варьировать в достаточно большом диапазоне.

В целом можно сказать, что есть довольно большое количество причин, по которым применяется именно подобный механизм для передачи вращения. КПД планетарного редуктора относительно невысокое, что можно назвать существенным недостатком подобного варианта исполнения. Кроме этого, коэффициент полезного действия существенно падает при непосредственном использовании устройства, так как со временем оно изнашивается.

Кроме этого следует уделить внимание тому, что планетарный редуктор является сложной конструкцией, при изготовлении и установке которой возникают трудности.

Незначительное отклонение в размерах становится причиной уменьшения основных свойств, а также появления серьезных неисправностей.

Обслуживание и ремонт

Сложность рассматриваемого механизма определяет то, что возникает необходимость в своевременном обслуживании и проведении ремонта. Для начала уделим внимание тому, каким образом проводится расчет планетарного редуктора. Среди особенностей этого процесса отметим следующие моменты:

  1. Определяется требуемое число передаточных ступеней. Для этого применяются специальные формулы.
  2. Определяется число зубьев и расчет сателлитов. Зубчатые колеса могут иметь самое различное число зубьев. В рассматриваемом случае их число довольно много, что является определяющим фактором.
  3. Уделяется внимание выбору наиболее подходящего материала, так как от его свойств зависят и основные эксплуатационные характеристики устройства.
  4. Определяется показатель межосевого расстояния.
  5. Делается проверочный расчет. Он позволяет исключить вероятность допущения ошибок на первоначальном этапе проектирования.
  6. Выбираются подшипники. Они предназначены для обеспечения плавного вращения основных элементов. При выборе подшипника уделяется внимание тому, на какую нагрузку они рассчитаны. Кроме этого, не рекомендуется использовать этот элемент без смазки, так как это приводит к существенному износу.
  7. Определяется оптимальная толщина колеса. Слишком большой показатель становится причиной увеличения веса конструкции, а также расходов.
  8. Проводится вычисление того, где именно должны быть расположены оси шестерен. Это проводится с учетом размеров зубчатых колес и некоторых других моментов. Как правило, в качестве основы применяется чертеж, который можно скачать из интернета. Самостоятельно разработать проект по изготовления планетарного редуктора достаточно сложно, так как нужно обладать навыками инженера для проведения соответствующих расчетов и проектирования.

Изготовить самостоятельно рассматриваемую конструкцию достаточно сложно, как и провести ремонт планетарных редукторов. Среди особенностей этой процедуры отметим следующее:

  1. Процедура достаточно сложна, так как механизм состоит из большого количества различных элементов. Примером можно назвать то, что сразу после разбора все иголки могут высыпаться практически моментально.
  2. Многие специалисты рекомендуют доверять рассматриваемую работу исключительно профессионалам, так как допущенные ошибки становятся причиной быстрого износа и выхода из строя механизма.
  3. Ремонт зачастую предусматривает замену шестерен, которые со временем изнашиваются. Примером можно истирание зубьев, изменение размеров посадочного гнезда и многие другие дефекты. Самостоятельно изготовить подобные изделия практически невозможно, так как для этого требуется специальное оборудование.

Чаще всего обслуживание предусматривает добавление масла. Смазка планетарного редуктора позволяет существенно продлить срок службы конструкции, так как соприкосновение и трение металла становится причиной его истирания. Рекомендуется смазывать механизм периодически, так как масло выступает еще в качестве охлаждения. В продаже встречаются специальные смазывающие вещества, которые характеризуются определенными эксплуатационными качествами.

Сегодня ремонтом редукторов занимаются компании, которые специализируются на предоставлении соответствующих услуг. Признаком того, что механизм начинает выходить из строя становится появление сильного шума, вибрации, рывков, нагрев и многое другое. Со временем процесс износа существенно ускоряется, так как металл, находящийся в масле попадает в зацепление шестерен. В большинстве случаев ремонт предусматривает замену всех элементов на новые.

В заключение отметим, что планетарный редуктор характеризуется весьма привлекательными свойствами. Примером можно назвать отсутствие большого количества крепежных элементов, а также равномерное распространение нагрузки. Как ранее было отмечено, редуктор применяется при создании различных узлов транспортных средств.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

mytooling.ru

Планетарный редуктор: принцип работы, характеристики и разновидности этого устройства

Двухступенчатый планетарный редуктор представляет собой конструкцию, составленную из шестеренок и других рабочих элементов, которые приводятся в движение посредством зубчатой передачи. При этом двигаются они по принципу, который заложен в механике вращения планет – вокруг одного центра. По этой причине центральная шестерня именуется «солнечной», промежуточные — «сателлитами», а внешняя с внутренним зубчатым сцеплением — «коронной». Кроме этого, самый простой планетарный редуктор состоит из водила. Оно предназначено для фиксации сателлитов относительно друг друга, чтобы они двигались вместе.

Чертеж планетарного редуктора

Для правильной работы устройства необходимо, чтобы одна из составляющих его частей была жестко закреплена на корпусе. В планетарном редукторе, который оснащен водилом, статической частью является именно оно. Кроме этого, жестко закрепленным может быть коронная или солнечная шестеренки.  В случае если ни одна из частей этого устройства не закреплена, имеется возможность расщепления одного движения на несколько, либо слияние двух в одно.

При этом в сцепке с ведущим и ведомым валом может быть как коронная, так и солнечная шестерни, или сателлиты. Этот механизм может осуществлять повышение передаточного числа и снижение крутящего момента и на оборот.

За счет такой конструкции обеспечивается движение ведомого и ведущего валов в одном направлении.

Схема работы планетарного редуктора

Назначение и конструкция редуктора

Служит редуктор для обеспечения понижения передачи и при этом повышения силы крутящего момента. Для обеспечения работы этого механизма вращающийся вал присоединяется к его ведомому элементу.

Это устройство в классическом исполнении состоит из червячных или зубчатых пар, центрирующих подшипников, различных уплотнений, сальников и т.д. Примером планетарного редуктора является шариковый подшипник.  Корпус устройства сложен из двух элементов:

  • крышки;
  • основания.

Смазка всех составных элементов этого устройства производится путем разбрызгивания масла, но в некоторых особенных устройствах это осуществляется при помощи масляного насоса в принудительном порядке.

Принцип работы

То, как будет функционировать этот агрегат зависит от кинематической схемы привода. Так подводку вращательного движения можно осуществлять к любому элементу этой системы, а снятие производить с какого-либо из оставшихся. Передаточное число зависит от того, согласно какой схемы организована подводка и съем вращательного движения.

Понимание того, как работает подобный редуктор, позволяет оценить сложность ремонта и восстановления.

Принцип работы планетарного редуктора

Разновидности планетарных редукторов

В зависимости от количества ступеней, которые они имеют планетарные редукторы подразделяют на:

Одноступенчатые более простые и при этом компактнее, меньше по размерам в сравнении с многоступенчатыми, обеспечивают более широкие возможности по передаче крутящего момента, достижения разных передаточных чисел. Обладающие несколькими ступенями являются достаточно громоздкими механизмами, при этом диапазон передаточных чисел, которые ими могут быть обеспечены, существенно меньше.

В зависимости от сложности конструкции они могут быть:

  • простыми;
  • дифференциальными.

Кроме этого, планетарные редукторы в зависимости от формы корпуса, используемых элементов и внутренней конструкции могут быть:

Через них может передаваться движение между параллельными, пересекающимися и перекрещивающимися валами.

Характеристики основных разновидностей этого устройства

Цилиндрические

Самые распространенные. Коэффициент полезного действия этих устройств достигает 95%. Они могут обеспечивать передачу достаточно больших мощностей. Передача движения осуществляется между параллельными и соосными валами. Они могут оснащаться прямозубными, косозубными и шевронными зубчатыми колесами. Коэффициент передачи может колебаться в пределах от 1,5 до 600.

Цилиндрический планетарный редуктор

Конические

Такое название они носят потому, что в них используются шестеренки, которые имеют коническую форму. Это обеспечивает плавность сцепки и способность выдерживать достаточно большие нагрузки. Могу иметь одну, две и три ступени. Валы в этой разновидности редукторов могут располагаться как горизонтально, так и вертикально.

Конический планетарный редуктор

Волновые

Они представляют собой конструкцию с гибким промежуточным числом. Состоят они из генератора волн, эксцентрика или кулачка, который обеспечивает растяжение гибкого колеса до достижения его контакта с неподвижным. При этом гибкое колесо имеет наружные зубья, а неподвижное — внутренние.

К достоинствам такого типа редукторов относится:

  • плавность хода;
  • высокое передаточное число;
  • возможность передачи движения через герметичные и сплошные стенки.

Они могут быть одно- и многоступенчатыми. Высокоскоростные оснащены подшипниками скольжения, а низкоскоростные — подшипниками качения.

Волновой планетарный редуктор

Достоинства планетарных редукторов

  • Небольшой вес;
  • Широкий диапазон передаточных чисел;
  • Относительная компактность;
  • Собрать и починить такое устройство можно своими руками.

Советы по подбору планетарного редуктора

Главное в этом деле — правильно произвести расчет основных параметров нагрузки и существующих условий эксплуатации этого устройства.

Выбор производиться в зависимости от:

  • типа передачи;
  • максимально допустимых осевых и консольных нагрузок;
  • типоразмера этого устройства;
  • диапазона температур, в которых редуктор может использоваться длительный период и не терять при этом своих полезных качеств и свойств.

Делаем планетарный редуктор своими руками

Первым делом производится проектирование будущей конструкции в зависимости от конструктивных особенностей изделия и задач, которые планируется решать с его использованием. При этом производится расчет таких параметров как передаточное число, расположение валов, количество ступеней и т.д.

Составные части планетарного редуктора

Далее производится определение межосевого расстояния. Этот показатель очень важен, так как указывает на способность передавать крутящий момент. Температура внутри устройства во время его работы не должна быть выше, чем 80 градусов по Цельсию.

При конструировании планетарного редуктора производится также расчет:

  • числа передаточных ступеней;
  • количества сателлитных шестеренок и зубьев на них;
  • толщины шестеренок;
  • размещения осей в будущем механизме.

Кроме этого, осуществляется подбор шестеренок, которые выполнены из подходящего материала, расчет сил, которые будут присутствовать при функционировании механизма и проверочный расчет.

Не имея специального оборудования и условий, изготовить составные части этого устройства в условиях домашней мастерской не получится. Планетарный редуктор можно собрать из подобранных частей, которые без труда можно приобрести в торговой сети или на разборке.

Сборка также является делом достаточно непростым, для достижения успеха в этом деле необходимо иметь практический опыт ремонта подобных механизмов, их сборки и разборки, обладать теоретическими познаниями в механике, прочими знаниями и навыками.



Если у вас возникли вопросы – оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Планетарный редуктор: описание,преимущества,характеристики,принцип работы. | НЕМЕЦКИЕ АВТОМАШИНЫ



Двухступенчатый планетарный редуктор представляет собой конструкцию, составленную из шестеренок и других рабочих элементов, которые приводятся в движение посредством зубчатой передачи. При этом двигаются они по принципу, который заложен в механике вращения планет – вокруг одного центра. По этой причине центральная шестерня именуется «солнечной», промежуточные — «сателлитами», а внешняя с внутренним зубчатым сцеплением — «коронной». Кроме этого, самый простой планетарный редуктор состоит из водила. Оно предназначено для фиксации сателлитов относительно друг друга, чтобы они двигались вместе.

Для правильной работы устройства необходимо, чтобы одна из составляющих его частей была жестко закреплена на корпусе. В планетарном редукторе, который оснащен водилом, статической частью является именно оно. Кроме этого, жестко закрепленным может быть коронная или солнечная шестеренки.  В случае если ни одна из частей этого устройства не закреплена, имеется возможность расщепления одного движения на несколько, либо слияние двух в одно.

При этом в сцепке с ведущим и ведомым валом может быть как коронная, так и солнечная шестерни, или сателлиты. Этот механизм может осуществлять повышение передаточного числа и снижение крутящего момента и на оборот.

За счет такой конструкции обеспечивается движение ведомого и ведущего валов в одном направлении.

Преимущества планетарных устройств

По сравнению с традиционными редукторами можно выделить следующее преимущества, которые имеет это устройство: они могут создавать огромные передаточные отношения скоростей при невысоком количестве шестеренок. Шестерни механизма имеют небольшой размер благодаря их количеству. Так, одно более массивное колесо распределяет равномерно нагрузку по нескольким сателлитам. Из этого следует, что устройство получается не очень большим и громоздким. Однако, расчет и практика показывают, что при высоких передаточных числах работоспособность и коэффициент полезного действия сильно снижаются. И как вывод всего вышесказанного, основными преимуществами являются:

  • Большие передаточные числа;
  • Невысокая масса;
  • Относительная компактность;
  • Его можно чинить и собирать своими руками.

Такие преимущества требуют и соответствующего изготовления. Начиная с расчета, проектирования и заканчивая изготовлением – все должно быть прецизионно точно. Эти редукторы нашили очень широкий ряд применений в различных отраслях: прибостроительной, станкостроительной, машиностроительной и т.д. В данной статье остановимся более подробно на применении этого устройства в машиностроительной отрасли.

Описание и принцип работы:

Планетарные редукторы имеют ряд общих черт с цилиндрическими редукторами, так как передача усилия так же происходит посредством зубчатой передачи, а в конструкции используются зубчатые колеса. Однако конструкция планетарных редукторов, как и принцип работы, сложнее.

В общем случае в планетарном редукторе можно выделить следующие основные детали: коронная шестерня, планетарные шестерни (сателлиты), водило и солнечная шестерня. По аналогии с Солнцем, расположенным в центре солнечной системы, солнечная шестерня расположена в центре рабочей части редуктора. Она находится в зацеплении с идентичными планетарными шестернями, оси которых расположены на окружности, центр которой лежит на оси солнечной шестерни, и в то же время сателлиты сцеплены с коронной шестерней, представляющей собой зубчатое колесо с внутренним зацеплением. Водило жестко закрепляет все сателлиты относительно друг друга.

Для работы планетарного редуктора необходимо, чтобы одна из его деталей (солнечная шестерня, коронная шестерня или водило) была жестко закреплена относительно корпуса редуктора. В зависимости от выбора ведущего и ведомого элемента будет зависеть передаточное число планетарного редуктора. Также работа планетарного редуктора возможна и в случае, когда ни одна из его деталей не закреплена. В таком случае становится возможным разложение одного движения на два (к примеру, от солнечной шестерни к коронной шестерни и водилу), или слияние двух движений в одно.

Основные характеристики редукторов

Основные характеристики редукторов: КДП, частота вращения входного и выходного валов, передаточное отношение, передаваемая мощность, количество ступеней и тип передач.

Передаточное отношение – это отношение скоростей вращений входного к скорости вращения выходного вала.

i = wвх/wвых

КПД редуктора определяется отношением мощности на входном валу к мощности на выходном валу



n = Pвх/Pвых

Классификация планетарных редукторов:

По количеству ступеней планетарного редуктора выделяют:

одноступенчатый планетарный редуктор

  • одноступенчатые
  • многоступенчатые

Одноступенчатые редукторы наиболее компактны, в то время как многоступенчатые значительно сложнее по конструкции и занимают больше места, но позволяют достичь больших передаточных чисел.

По факту жесткого закрепления одного из элементов редуктора выделяют:

  • простейшие
  • дифференциальные

В простейших планетарных редукторах одно из звеньев жестко закреплено, и передача усилия происходит от одного из незакрепленных звеньев к другому с фиксированным передаточным числом. В дифференциальных редукторах ни один из элементов не закреплен, что позволяет использовать редуктор как дифференциальный механизм.

УСТРОЙСТВО ПЛАНЕТАРНОГО РЕДУКТОРА

Основными частями планетарного редуктора, как правило, являются такие элементы, как солнечная шестеренка, которая, как сказано выше, расположена в центре редуктора. Так же к основным элементам относятся, водило. Эта деталь редуктора предназначена для прочной фиксации осей остальных шестерней, или как их еще называют сателлитов. Сателлиты представляют собой одинакового размера шестеренки, которые располагаются вокруг основной шестерни. И наконец, еще одной важной деталью планетарного редуктора является шестерня, которая называется кольцевой. Эта шестеренка имеет вид зубчатого вида колеса, которое распложено по краю всех частей редуктора, данная часть имеет сцепку с сателлитами. Принцип работы планетарного редуктора выглядит следующим образом.

Один из элементов данного устройства всегда остается неподвижным, в данном случае это кольцевая деталь. Ведущей деталью в планетарном редукторе является солнечная шестерня, а ведомыми, стало быть, сателлиты. Как правило, наиболее часто применение планетарного вида редукторов используется в такой отрасли как машиностроение. Однако нередко его еще применяют при изготовлении различного рода станков для резки металла. Довольно часто используется сразу несколько планетарных редукторов, как правило, этими редукторами оснащается автоматическая коробка передач.

Планетарные редукторы в машиностроении

Широкое распространение редуктора, которые имеют устройство данного типа получили в ведущих мостах автомобилей и в автоматических коробках переключения передач. Колесный редуктор можно встретить в мостах таких автомобилей, как: МАЗ, Икарус, в некоторых троллейбусах, тракторах Т-150К, К-700. Этот колесный редуктор в мостах передает крутящий момент к ступицам колес от полуосей. Также они распространены в передаче бортового типа. Такое применение в бортовой передаче позволило существенно уменьшить как расчетный, так и практический диаметр основной передачи. Уменьшение диаметра отразилось повышенным просветом автомобиля и как следствие более высокой проходимостью. Использование планетарных коробок переключения передач набирает все большую популярность. Передаточное отношение устройства будет вытекать из расчета отношения числа зубьев на центральной шестерни к числу зубьев на коронной шестерне. Интересным моментом является расторможение коронной шестерни в коробке. В этом случае передаточное число равняется 1.

Ремонт редуктора своими руками

Ремонт редуктора своими руками является весьма непростой задачей. Так, данный механизм очень непростой и состоит из множества частей. При ремонте своими руками часто можно даже при разборке не ведая, что внутри просто растерять целую кучу маленьких деталей, например, иголки моментально рассыпаются и теряются. Ремонт планетарного редуктора лучше всего оставить профессионалам.

Стоит отметить, что на сегодняшний день планетарный редуктор весьма распространен и используется в большинстве грузовых автомобилей в ведущих мостах, а также очень часто встречается в роли лебедок.

Как и все редукторы, он может быть как одноступенчатым, так и многоступенчатым. Если Вы собираетесь приобрести механизм данного типа, то лучше всего покупать его у проверенных производителей, так как ремонт своими руками очень затруднен, а если он будет часто выходить из строя, то денег на него будет уходить много. В данной статье мы попытались собрать общую информацию по устройствам планетарного типа использующихся для производства автомобилей. Также нужно сказать, что данный вид устройства очень интенсивно внедряется во многие сферы и отрасли благодаря своим очень весомым преимуществам.

Советы по подбору планетарного редуктора

Главное в этом деле — правильно произвести расчет основных параметров нагрузки и существующих условий эксплуатации этого устройства.

Выбор производиться в зависимости от:

    • типа передачи;
    • максимально допустимых осевых и консольных нагрузок;
    • типоразмера этого устройства;
    • диапазона температур, в которых редуктор может использоваться длительный период и не терять при этом своих полезных качеств и свойств.

ПОХОЖИЕ СТАТЬИ:

seite1.ru

Планетарный редуктор

 Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению  подшипников и комплектующих на почту или звоните сейчас:

     +7(499)403 39 91



  Доставка подшипников  по РФ  и зарубежью.





Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (499) 403 39 91
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (499) 403 39 91
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Редуктор сам по себе это такое приспособление или механизм, при помощи которого при вращении передается мощность. Слово редуктор происходит от слова редуцировать, снижать усилие при передаче мощности и превращении её, мощности, в работу. Представьте себе две шестерни, работающие в паре. Одна из них большая, другая раза в два меньше. И вот маленькая шестерня будет ведущей и передавать вращение на большую, ведомую. При этом угловая скорость на маленькой шестерни будет больше, а на большой шестерне она будет меньше. Вот крутящий момент наоборот, меньший он на ведущей шестерне, а больше на ведомой. Это принцип работы механического редуктора и его назначение – не менять мощность, которая передается при помощи шестерен, а изменять две вышеназванные составляющие этой мощности.

Конечно, редукторы бывают и повышающие, у них разница между ведущей и ведомой шестерней обратная, меньше единицы. Это значит, что ведомая шестерня будет получать угловую скорость больше, чем ведущая шестерня. Но так как слово редуктор обозначает понижающий, то в этом случае правильней будет называть этот механизм мультипликатором, хотя это слово как технический термин не прижилось. Если обратиться к ГОСТу, это название, то есть повышающий редуктор, там зафиксировано.

Какие виды редукторов бывают

По классификации редукторов по типу передачи они могут разделяться на цилиндрические, конические, червячные, планетарные, волновые, спироидные, а также комбинированные.

Вид червячного редуктора

В цилиндрических редукторах валы редуктора расположены параллельно друг от друга, в конических редукторах валы пересекаются между собой, в червячных они перекрещиваются. Также редукторы могут быть одноступенчатыми, то есть иметь два вала, двухступенчатые – три вала и трехступенчатые.

Планетарный редуктор или как его ещё называют — дифференциальный как один из перечисленных видов имеет свое название от вида передачи – планетарной, которая как раз и передает крутящийся момент. Название произошло по прообразу планет, вращающихся вокруг солнца (центральной шестерни). Называются планетарные шестерни соответственно: солнце, (шестерня в центре), коронная шестерня, которая находится на краю редуктора, сателлиты, это три маленькие шестерни – планеты, которые находятся между этими двумя шестернями. Эти три шестерни соединяются при помощи оси специальной шестерни – водила.

Планетарный редуктор в разрезе

Планетарный механизм работает следующим образом: от главной передачи редуктора (электродвигателя) вращение посредством полуосей попадает на центральную солнечную шестерню, которая, вращаясь, передает вращающийся момент на сателлиты. Сателлиты, в свою очередь, через оси, которые закреплены на водиле, передают вращение на водило и на коронную шестерню. Водило передает вращение на балку моста. Коронная шестерня передает вращение на ступицу. При этом для расчета крутящего момента принимаем во внимание, что во сколько раз отношение между количеством зубьев, которое имеет солнечная шестерня, меньше, чем количество зубьев, которые имеет коронная шестерня, во столько увеличивается крутящийся момент этого редуктора.

Применение планетарных редукторов

Автомобилисты практически все знают о том, что в автоматической коробке передач в автомобиле, в троллейбусе в заднем ведущем мосту, в ведущих мостах таких больших грузовых автомобилей, как МАЗ, в тракторах , автобусах Икарус и других автомобилях. Если рассматривать процесс передачи вращающего момента с двигателя через полуоси непосредственно на колеса, тогда рассматриваем колесные редуктор, который для этого и служит. Он уменьшает количество оборотов и при этом дает возможность передать большую мощность при небольших размерах. Кроме того, колесный редуктор дает возможность иметь сравнительно небольшой просвет между полом и поверхностью дороги.

Устройство колесного редуктора не сложное. Шестерни – сателлиты вращаются при помощи пары роликовых подшипников, которые, в свою очередь, установленные на осях, прикрепляемых к водилу. К этому же водилу при помощи болтов прикрепляется и крышка этого редуктора, в центре которой при помощи упорной шайбы крепится резьбовой упорный палец. Также в крышке имеются два отверстия для заливки и слива масла, которые в рабочее время закрыты пробками.

Планетарные редукторы широко применяются в домашних электроинструментах, таких как электродрели, шуруповерты. Если в этом инструменте должна быть более, чем одна скорость вращения, применяется многоскоростной редуктор. В основе такого редуктора всегда стоит солнечная шестерня. Как один из наиболее распространённых механизмов можно назвать велосипед, у которого имеется планетарная втулка. Применяется планетарный редуктор и в бетономешалке, которую можно приобрести готовой или изготовить самому.

Усовершенствование механической бетономешалки или как сделать редуктор самому

При строительстве дома, нежилых сооружений, то есть сарая, гаража в качестве необходимого оборудования всегда выступает бетономешалка. Покупать её действительно накладно, тем более, что хозяин не собирается стоиться всю свою жизнь. Но изготовить её самостоятельно вполне возможно и не очень сложно, если использовать инструкции. Можно использовать готовую механическую конструкцию, а можно все изготовить самому. Конструкция может быть как для стационарного использования, так и передвижной. Тогда можно использовать старую тележку на колёсах.

Один из примеров изготовления самодельной бетономешалки

Изготовить планетарный редуктор своими руками, который будет вращать емкость бетономешалки, несложно. Скорость перемешивания бетона не должна быть высокой. Он является посредником между электродвигателем и нашим баком и будет регулировать скорость вращения через вал редуктора. При его изготовлении важную роль играет корпус редуктора, в котором будут находиться валы, оси с необходимой соосностью, а также шестерни должны быть выставлены с необходимым зазором. Если нет возможности подобрать необходимого размера корпус, нужно или переделать из готового или сварить новый. При сварке обязательно нужно учитывать деформацию металла.

Иные мастера советуют варить корпус полностью и использовать в качестве гнёзд для подшипников опоры обрезки труб, которые можно выставить в необходимом положении и закрепить или при помощи сварки или болтового соединения. Что бы была возможность смазывать наш редуктор, крышку делают съемной.

Изготавливают валы и оси, которые будут служить опорой шестерням, из стали с хорошими характеристиками по прочности. Шестерни на них должны быть закреплены жёстко. Ось используют в конструкции в случае, когда нужна в редукторе промежуточная шестерня, которую можно застопорить на оси или стопорной разрезной шайбой или гайкой с упорным буртиком.

Примерный набор валов и шестерен

Валы опираются на опорные подшипники и их правильный подбор влияет на работоспособность всего редуктора. Лучше всего выбрать закрытый подшипник, что бы не приходилось часто разбирать конструкцию и смазывать подшипники. Выбор подшипника зависит также и от вида зуба у шестерни. Прямозубые шестерни требуют обычных однорядных, лучше двухрядных шарикоподшипников, а косозубые работают лучше с радиально упорным подшипником, причем лучше выбрать роликовый.

Шестерни изготовить достаточно сложно, лучшим вариантом будет снять их со старого списанного оборудования. Главное, что бы они были парами и отвечали вашей задумке по количеству зубьев. Для этого нужно рассчитать передачу. Допустим, бетономешалка должна вращаться со скоростью 35 оборотов за одну минуту. Двигатель дает 1000 оборотов за одну минуту. Производим вычисление: 1000/35 = 28. Значит, диаметр одной шестерни и её зубьев должен также соотноситься в диаметром другой шестерни.

Смазываем их жидким маслом так, что бы нижние зубья были им покрыты и выставляем необходимый зазор, регулируя его так, для того, что бы уменьшить шум в работе, и выдерживалась необходимая нагрузка. Необходимо установить и сальниковые уплотнители, что бы не просачивалось масло. Также необходимо установить крышки подшипников, которые также можно подобрать уже готовыми.

Далее свариваем раму и устанавливаем на неё вашу емкость, предварительно убедившись в её герметичности, если вы используете подручный материал. Если будем изготавливать подвижной вариант бетономешалки, привариваем стойки к тележке и устанавливаем вашу емкость на тележку. Вы должны обеспечить возможность опрокидывания ёмкости для выгрузки бетона. Для этого крепление на раму делаем подвижным при помощи осей или болтов и сверху крепим штурвал. На основании закрепляем раму с прикреплённым двигателем и редуктором, собранным в одно целое и крепим наш узел на середину днища, на который предварительно при помощи сварки или болтов крепим так называемый венец. В принципе, вот и всё.

themechanic.ru

Что такое планетарный редуктор. Блог › Планетарный механизм

Планетарный редуктор, который также называют дифференциальным редуктором, представляет собой один из вариантов механических редукторов. Причина использования такого названия редуктора заключается в применении планетарной передачи, которая расположена в редукторе. Именно она отвечает за передачу, а также преобразование крутящего момента. Планетарные редукторы могут иметь одну планетарную передачу или больше.

Планетарный редуктор


Принцип работы планетарного редуктора
Солнечная шестерня в таком редукторе расположена в центральной части, а на его периферии находится коронная шестерня. Кроме этого, в нем используются сателлиты (на фото ниже их пять) – небольшие шестерни, которые установлены между коронной и солнечной.



Водило используется для механического соединения сателлитов, на его осях они вращаются.



Передача вращения от основной передачи на солнечную шестерню осуществляется с помощью полуосей. После этого солнечная шестерня может вращать сателлиты, которые вращаются на собственных осях, закрепленных на водиле. В свою очередь, водило закреплено на балке моста.
Расчет планетарного редуктора
В процессе вращения сателлиты передают вращение коронной шестерне, после чего начинает вращаться ступица. Крутящий момент возрастает в такое количество раз, в какое число зубьев на шестерне солнечной является меньшим по сравнению с числом зубьев на коронной шестерне.

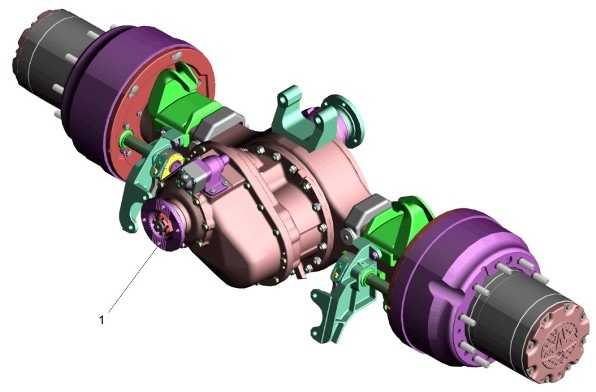

В ведущих мостах грузовиков МАЗ, троллейбусов ЗиУ-9, автобусов Икарус, тракторов К-700 и Т-150К используются планетарные редукторы, которые осуществляют передачу крутящего момента к колесной ступице.


ведущий мост грузовиков МАЗ, троллейбусов ЗиУ-9, автобусов Ик

www.neftyanic.ru

Планетарный редуктор использование. Принцип работы планетарного редуктора. Планетарные редукторы в электроинструменте

Планетарным редуктором или как его еще называют дифференциальным принято считать такой тип редукторов, в котором передача осуществляется посредством вращения шестерней, расположенных в планетарном порядке. Шестерни производят вращение вокруг одной центральной шестерни, которая имеет название «солнечная», поскольку находится в центре планетарного редуктора и при ее вращении, зубцы шестерней по кругу так же производят вращение. Таким образом, осуществляемое движение производит дальнейшую двигательную передачу.

Пользователи пользуются преимуществами компактных приводов высшего класса с особенно высокой плотностью мощности и оптимальной стабильностью даже на высоких скоростях. Коаксиальная трансмиссия с полным валом с ключом. Для других режимов работы, пожалуйста, свяжитесь с нами.

У вас есть индивидуальные требования? У нас есть правильное решение для вас. Свяжитесь с нами. Коаксиальная трансмиссия с полым валом с усадочным диском. В приложениях для робототехники и автоматизации часто требуются высокоэффективные редукторы. Обычно используются планетарные или циклоидные передачи.

Устройство планетарного редуктора

Основными частями планетарного редуктора, как правило, являются такие элементы, как солнечная шестеренка, которая, как сказано выше, расположена в центре редуктора. Так же к основным элементам относятся, водило. Эта деталь редуктора предназначена для прочной фиксации осей остальных шестерней, или как их еще называют сателлитов. Сателлиты представляют собой одинакового размера шестеренки, которые располагаются вокруг основной шестерни. И наконец, еще одной важной деталью является шестерня, которая называется кольцевой. Эта шестеренка имеет вид зубчатого вида колеса, которое распложено по краю всех частей редуктора, данная часть имеет сцепку с сателлитами. Принцип работы планетарного редуктора выглядит следующим образом.

Из-за их различного дизайна соответствующие преимущества и недостатки должны быть тщательно взвешены между этими двумя типами передач, чтобы достичь оптимального решения по сокращению. Циклоидные редукторы состоят в основном из четырех компонентов: одного приводного вала, двух-трех эксцентриковых валов, двух кулачковых дисков и медленного выходного вала, соответствующего приложению. На первом этапе вращательное движение привода передается на цилиндрические шестерни через входной вал. В этом случае скорость вращения снижается в соответствии с коэффициентом редукции входного вала к цилиндрическим зубчатым колесам.

Один из элементов данного устройства всегда остается неподвижным, в данном случае это кольцевая деталь. Ведущей деталью в планетарном редукторе является солнечная шестерня, а ведомыми, стало быть, сателлиты. Как правило, наиболее часто применение планетарного вида редукторов используется в такой отрасли как машиностроение. Однако нередко его еще применяют при изготовлении различного рода станков для резки металла. Довольно часто используется сразу несколько планетарных редукторов, как правило, этими редукторами оснащается автоматическая коробка передач.

Характеристики основных разновидностей этого устройства

Для второго этапа восстановления профиль кривой, соответствующий кулачковым дискам, встроен в внутреннюю часть корпуса. Профиль кривой в корпусе имеет углубление больше, чем кулачковые диски. Болты, которые расположены между кулачковыми дисками и кулачковым профилем в корпусе, передают вращательное движение на выходной вал. Когда эксцентриковые валы прошли полный оборот, кулачковые диски вращаются наружу с шагом.

На типичной планетарной передаче солнечное колесо передает движение на спутники, а затем скатывается в статическом кольцевом зубчатом колесе. Планетарные зубчатые колеса установлены на несущей планете, которая затем передает скорость вращения на выходной вал. Добавляя один или несколько предшественников, общее снижение может быть дополнительно увеличено.

Характеристики планетарного редуктора

Данное устройство получило такое распространение за счет имеющихся у него положительных качеств. К ним можно отнести такие как большие возможности передачи. Они являются достаточно компактными, и п

www.sds-us.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
