Редуктор кислородный | назначение и устройство, принцип работы кислородного редуктора

Основное назначение кислородного редуктора является понижение давления технического кислорода с баллонного или сетевого, до рабочего давления и поддержание его на нужном уровне в автоматическом режиме, не зависящее от перепадов давления газа в сети или баллоне. ГОСТ 6668-78 предусматривает выпуск следующих редукторов, работающих в различных климатических условиях:

  • баллонные (Б) БКО, БКД, БПО;
  • сетевые (С) СКО, САО, СПО, СМО;
  • рамповые (Р) РКЗ, РАД, РПД;
  • центральные (Ц) ЦКЗ;
  • универсальные (У) УКН, УВН;

Редукторы подразделяются по ряду признаков:

  1. признак действия (обратного и прямого действия)
  2. пропускной способности
  3. рабочему давлению газа

Редукторы подсоединяют к баллонам или магистрали при помощи накидных гаек. Условное обозначение одного из редукторов имеет следующий вид: редуктор кислородный БКО50 4 ГОСТ 6268-78 – это редуктор, предназначенный для кислородных баллонов, одноступенчатый с механическим заданием рабочего давления, с максимальной пропускной способностью 50 куб.м/час. Редукторы различаются по принципам действия, и могут быть обратного и прямого действия. В кислородных редукторах прямого действия, давление газа стремится открыть регулировочный клапан. В редукторах с обратным принципом действия, давление кислорода до редуцирования стремится его закрыть.

Принцип работы редуктора

Широкое применение получил более надёжный в работе кислородный редуктор обратного действия, как более компактный и простой по конструкции. Редуктор имеет две камеры – одна с высоким давлением кислорода от баллона или магистрали и рабочую камеру с низким давлением. Давление кислорода в камере высокого давления равно давлению кислорода в баллоне, так как камера непосредственно соединена с баллоном. Между камерами имеется клапан, на который, через мембрану, воздействуют две пружины, открытие которого,  зависит от соотношения сжатия этих пружин.

Упругость пружины камеры низкого давления регулируется винтом, соответственно регулируя степень открытости клапана и тем самым изменяя давление во второй камере, с низким давлением. Для перекрытия клапана, необходимо ослабить пружину, то есть выкрутить винт. Камера низкого давления, через газовый вентиль и шланги, соединена с горелкой, а давление газа в горелке равно давлению в рабочей камере с низким давлением. Если, при каком-то положении регулировочного винта, расход кислорода и его поступление равны, то всегда рабочее давление не изменяется.

При расходе кислорода больше его поступления, то давление в рабочей камере низкого давления снизится. При этом нажимная пружина будет давить на диафрагму и деформировать её, что заставит клапан приоткрыться больше и поступление кислорода в рабочую камеру увеличится. При уменьшении расхода кислорода, давление в этой камере увеличится, что вызывает сжатие пружины и деформацию диафрагмы в обратную сторону. Это заставляет клапан перекрывать проходное отверстие и поступление газа уменьшается. Таким образом, обеспечивается автоматическое поддержание давление кислорода на выходе из редуктора.

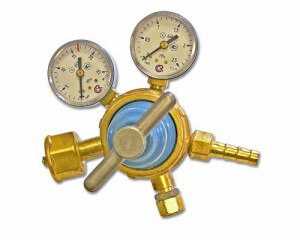

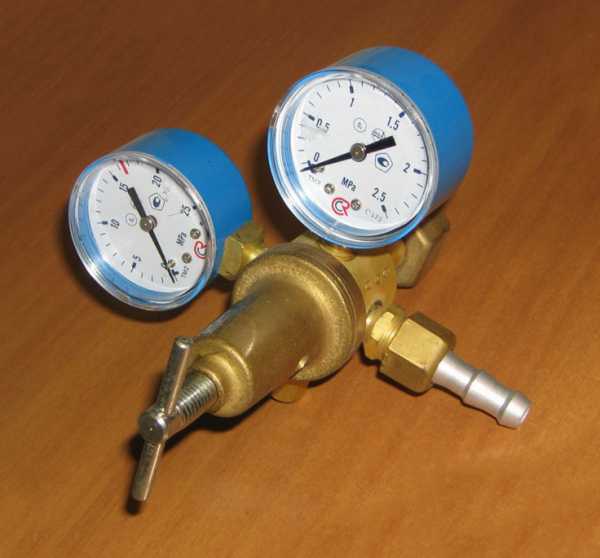

На кислородном редукторе установлены два манометра: высокого и низкого давления. Манометрия кислорода в баллоне или магистрали отслеживается по манометру высокого давления, а по манометру низкого давления регулируется рабочее давление кислорода, поступающего на горелку.

Работы по проверке и подготовке редуктора к работе

При присоединении редуктора к баллону для начала работ, следует проверить исправность манометров: их стрелки должны находиться на нулевых отметках и не смещаться при повороте редуктора.

Перед присоединением рабочих рукавов от горелки или резака, следует убедиться, вывернут ли полностью рабочий винт для закрытия клапана. Надёжно присоединив рабочие рукава к редуктору, и открыв кислородный вентиль на горелке, необходимо отрегулировать рабочее давление регулировочным винтом на редукторе, основываясь показаниями рабочего манометра.

Для проверки герметичности всех внутренних соединений редуктора, нужно выкрутить регулировочный винт для освобождения рабочей пружины, и закрыть вентиль расхода кислорода на горелке или резаке. На рабочем манометре давление незначительно увеличится, но стрелка его остановится, если отсутствует самотёк кислорода от не герметичности регулировочного клапана.

Самостоятельно подтягивать резьбовые соединения самого кислородного редуктора категорически запрещено, так как он работает под высоким давлением. Для надёжной проверки редуктора на самотёк следует вывернуть регулировочный винт и нанести мыльную пену на отверстие выходного штуцера. Появление пузырей указывает на присутствие самотёка, то есть отсутствие герметичности клапана. Если обнаружится самотёк редуктора, то он сдаётся в ремонт.


Падение рабочего давления от установленного указывает на утечку кислорода из неплотных соединений рукава с редуктором, которые устраняются подтяжкой резьбовых соединений.

При больших объёмах отбора кислорода возникает эффект замерзания редуктора. В этих случаях следует отогревать его только тёплой водой, а не открытым пламенем, которое запрещено.

По окончании работ необходимо закрыть вентиль на баллоне, отсоединить шланги и, выпустив газ из редуктора, снять его с баллона. Потом выкрутить регулировочный винт, ослабив рабочую пружину и положив на хранение в месте, исключающее попадание на него масла, жира и других загрязнений.

К редуктору должен прилагаться паспорт и сертификат соответствия, поэтому только в специализированных организациях необходимо приобретать редуктор кислородный, цена которого зависит от его модификации.

Краткие технические характеристики редукторов БКО50 4 и его модификаций:

Наименование параметровБКО50-4БКО-25-МГБКО50 МГБКО50мини
Пропускная способность, куб.м/час50255050
Max. давление кислорода на входе, МПа (кгс/кв.см)20(200)20(200)20(200)20(200)
Рабочее давление кислорода, max, МПа (кгс/кв.см)1,25(12,5)0,8(8)1,25(12,5)1,25(12,5)
Габариты, мм, не более170Х170Х155
170Х140Х140
210Х140Х140150Х140Х120
Вес, кг, не более1,751,21,450,85

myfta.ru

Редукторы кислородные медицинские. Редукторы БКО по оптовой цене

Редукторы для кислорода

Как и все газовые редукторы, кислородные используются для одной главной цели - снизить значение давления с показателей при нахождении кислорода в баллоне или системе, на пригодные для работы. Также функциональным назначением медицинских кислородных редукторов выступает автоматическое поддержание установленного значения давления, вне зависимости от того, какие значения имеет кислород внутри баллона или системы.



Особенности климатических условий эксплуатации обусловливают деление редукторов на следующие типы:

  • Баллонный - кислородный редуктор БКО.

  • Рамповый (Р) - имеет обозначение РАД, РКЗ, РПД.

  • Сетевой - редуктор для кислородного баллона СКО, СПО, САО, СМО.

  • Центральный (Ц) - с обозначением ЦКЗ.

  • Универсальный кислородный редуктор давления (У) - УВН, УКН.





Относительно рабочих характеристик происходит следующее деление редукторов на группы:

  • по принципу действия - обратного/прямого. Редукторы прямого действия устроены таким образом, что газ, воздействуя на клапан, открывает его. В устройствах обратного действия - закрывает. Как правило, редукторы обратного действия принято считать более надежными. Это обусловлено более простым конструктивным исполнением, а также компактными габаритами.

  • по пропускным свойствам;

  • давлению газа на выходе или рабочему давлению.

Конструктивное исполнение редуктора представлено как совокупность следующих элементов:

  1. клапан впускной;

  2. запорная пружина;

  3. пружина нажимная;

  4. мембрана;

  5. толкатель;

  6. диск нажимной;

Современный рынок предлагает купить редукторы кислородные в широком ассортименте, но наибольшим спросом пользуются редукторы кислородные БКО- 50.



Соединение с баллоном в данных устройствах происходит посредством гаек. Среди этой серии доступны различные варианты исполнения. Так:

  • Редуктор кислородный БКО-50 4. Являются одноступенчатыми, установка рабочего значения давления происходит механически. Максимальный показатель пропускной способности достигает 50 м³/час. Подобная модель доступна и прямого действия и обратного.

  • Редуктор кислородный БКО-50 5. Различие между этими моделями состоит только в показателях рабочего давления газа. В первой модели оно не должно превышать 4 атмосферы, в данном случае - 5 атмосфер. Цифры 4 и 5 в условном обозначении являются именно этим показателем.

Как и во всех устройствах, однозначно назвать цену редуктора кислородного не представляется возможным. Ценовой показатель зависит от исполнения и технических параметров редукторов.

www.medrk.ru

Редуктор кислородный медицинский

Редуктор газовый медицинский

Современные учреждения здравоохранения широко используют газы и газовые смеси при лечении и диагностике различных заболеваний, что подразумевает наличие специального медицинского оборудования. Газобаллонные установки обязательно оснащаются специальными устройствами –  редукторами, который

  • снижает исходное рабочее давление газовой смеси при поступлении из баллона и позволяет регулировать его величину, обеспечивая стабильную подачу газа и безопасность  эксплуатации;
  • поддерживает давление газа на заданном уровне в автоматическом режиме.

Редукторы используются при подаче кислорода и воздушно-кислородной газовой смеси, закиси азота, ингаляционных и анестезирующих смесей.

Особенности и комплектация медицинских редукторов

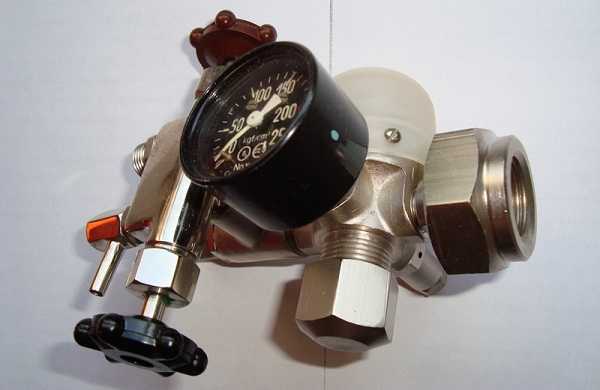

Конструктивной особенностью медицинских редукторов является компактные размеры, небольшой вес и прямая схема регулировки давления с краном в положении «вверх», в отличие от обычного сварочного редуктора обратного действия . Для крепления к баллону предусмотрен специальный присоединительный узел с накидной гайкой и прокладкой, обеспечивающей герметичность соединения. Отбор газа происходит через ниппель, либо через заменяющий его вентиль . Редуктор для работы с закисью азота используется в комплекте с электрическим подогревателем газа.

Дополнительно редуктор для использования в медицинских целях может снабжаться входным сетчатым фильтром, для очистки газовой смеси от механических загрязнений и  одним или двумя манометрами. Манометры, которые устанавливаются на входе и (или) выходе газа позволяют визуально контролировать рабочее давление. При повышении давления газа выше критической отметки в редукторе срабатывает предохранительное устройство, предотвращающее разрыв мембраны. Некоторые модели дополнительно оснащаются регулятором расхода, позволяющим плавно или ступенчато увеличивать ( уменьшать) поток поступающей газовой смеси, при этом поток 25 л/мин используется при реанимационных действиях, а 7 л/мин пригодно для небулайзерной терапии.

Технические характеристики

Все используемые в медицинских учреждениях редукторы должны соответствовать требованиям нормативной документации –ТУ 84-379, согласно которым приборы должны иметь следующие технические параметры:



Наименование

Единица измерения

Значение

Примечание

Пропускная способность, не менее

л/мин

140

При статистическом давлении 4 кгс/см2

Давление на входе в редуктор:

Максимальное

минимальное

кгс/см2





150

10



Допустимое повышение  статистического давления в случае прекращения отбора газа

%

25



Герметичность клапана при давлении

кгс/см2

6,5



Важно: Следует учесть, что использовать технические  редукторы для оснащения медицинского оборудования опасно, так как при алюминиевые части конструкции при сильном адиабатическом сжатии могут привести к возгоранию прибора.

Каталог редукторов

nvph.ru

советы по выбору для сварщика

Редуктор, в глобальном смысле слова, это устройство, изменяющее какой-либо физический показатель, обычно в сторону его уменьшения или понижения (редуцирование).

Редуктор для сварки представляет собой устройство, которое предназначено для выпуска газа из сопла под пониженным давлением, так как в баллоне он сильно сжат. Конкретные показатели давления зависят от вида газа или газовой смеси.

Цветовая маркировка

По сути своей редуктор — это регулятор давления смеси для сварки. Он в обязательном порядке входит в состав оборудования для сварочного полуавтомата, использующего принцип сварки в защищенной газовой среде. Минимум два редуктора (каждый к своему баллону) используют в установке газовой сварки и резки.

Безусловно, лучшим решением будет выбирать для баллона с определенным газом только специально предназначенный для него редуктор. Существует строгая система цветовой маркировки:

  • голубой цвет с черной надписью — кислород;
  • белый с красным текстом — ацетилен;
  • черный с синей надписью — технический аргон;
  • черный с белой надписью — сырой аргон;
  • черный с желтой надписью — углекислота (СО2).

В зависимости от того, применяется ли вами газовая сварка, аргонодуговая либо сварка в углекислоте, выбирайте соответствующий редуктор.

На рынке или в магазине это легко сделать по цвету — цвет редуктора ля сварки соответствует цвету баллона, для которого он предназначен. Голубой — для кислорода, черный — для аргона (он же подойдет для углекислого газа), и так далее.

Возможна ли взаимозаменяемость

Некоторые виды сварочных редукторов взаимозаменяемы, но далеко не все. Так, вместо специализированного редуктора СО2 для сварки допустимо использовать кислородный, но обратную замену производить категорически нельзя.

Кислород — химически активное вещество, сильнейший окислитель, поэтому для работы с ними используются специальные металлы и сплавы. К тому же кислород закачивается в газовые баллоны под давлением, превышающим этот же параметр для углекислоты более чем в 2 раза.

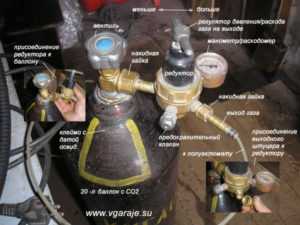

Сварочный редуктор для углекислого газа, накрученный на кислородный баллон, может продержаться, в зависимости от его качества, от нескольких часов до пары недель. Но в нем неминуемо произойдет полное разрушение уплотняющих мембран — основного элемента конструкции, вследствие чего прибор начнет травить.

Во избежание ошибочных действий сварщика на редукторах для горючих и негорючих газов делается разная резьба. Для горючих — левая, для негорючих, соответственно, правая.

Аналогичная резьба и в баллонах ля резки и сварки. При этом кислородный редуктор имеет правую резьбу. Кислород не горит сам по себе, но поддерживает горение. В некоторых условиях он взрывоопасен.

Кислородный редуктор, используемый во время сварки с углекислотным баллоном, ждет другая угроза. Углекислота вызывает промерзание контактирующих с ней деталей до -60 °C. Поскольку регулятор давления, предназначенный для кислорода, и не должен выдерживать такого режима работы, он также начнет разрушаться.

Что выбрать

Считается, что для бытовых условий сварки — кратковременных, эпизодических операций — подойдет любое устройство, которое совпадет по резьбе с баллоном.

Операцию вроде сварки мангала для дачи может выдержать даже углекислотный редуктор, накрученный на кислородный баллон (если используется газовая сварка) или на баллон для сварочной смеси из 80% аргона и 20% углекислоты. Другое дело, что впоследствии это механизм придется выбросить.

Типичным примером такого редуктора, предназначенного для работы с СО2, является очень известный и популярный среди сварщиков старой закалки УР 6-6.

Он компактный, недорогой, а благодаря наличию двух манометров позволяет довольно удобно определять расход «на глаз». Для бытовой сварки высокая точность не нужна. Один манометр при этом показывает остаточное давление в баллоне, а второй ориентирован на демонстрацию расхода газа — литр в минуту.

Кислородный и аргоновый регуляторы ля сварки теоретически взаимозаменяемы. При этом кислородный будет работать хуже с падением давления в баллоне до критической точки около 1 атмосферы.

В качестве примера аргонового редуктора для сварки можно назвать АР-40-2 отечественного производства. Существует и действительно универсальный регулятор давления — АР-40/У-30 (аргоновый редуктор/углекислотный). Он выдержит и перепады температур, и высокое давление.

Если нет ограничений по финансам, а объем сварочных работ предполагается высоким, то стоит предпочесть устройство не с дополнительным манометром, а с ротаметром.

Ротаметр значительно точнее показывает расход газовой смеси, поскольку работает по иным принципам — он делает измерения в режиме реального времени. Такими приборами пользуются профессионалы.

svaring.com

Эксплуатация кислородного редуктора и техника безопасности.

Эксплуатация кислородного редуктора и техника безопасности. 4.57/5 (91.43%) проголосовало 7



Эксплуатация редуктора.


До присоединения кислородного редуктора необходимо тщательно проверить, нет ли на штуцере и накидной гайке следов масла и т. п. При обнаружении следов жировых веществ редуктор надо промыть в каком- либо растворителе (например, в авиационном бензине).

Далее необходимо проверить исправность резьбы накидной гайки, очистить ее от грязи и пыли, а также проверить наличие и исправность фибровой (для кислородных редукторов) или кожаной (для ацетиленовых редукторов) прокладки, от которой зависит плотность соединения редуктора с вентилем.

После продувания кислородного вентиля баллона или магистрали для удаления из них грязи или стружки, которые могут попасть в редуктор и испортить его клапан, к штуцеру вентиля привертывается и закрепляется ключом накидная гайка кислородного редуктора.

Точно так же необходимо продуть вентиль ацетиленового баллона до присоединения к нему ацетиленового редуктора.

До пуска газа в редуктор его регулирующий винт должен быть вывернут до полного ослабления нажимной пружины, чтобы при открывании вентиля баллона редуктор не мог быть поврежден. Запорный вентиль на редукторе должен быть открыт. К шланговому ниппелю редуктора присоединяют шланг и укрепляют его прочно хомутиками или мягкой проволокой.

Для пуска газа в редуктор необходимо плавно открыть вентиль баллона на пол-оборота маховичка. Если при этом ненормальностей не наблюдается, то вентиль баллона следует открыть до отказа и вращением нажимного регулирующего винта редуктора по часовой стрелке установить по манометру необходимое рабочее давление. Величина рабочего давления кислорода устанавливается при открытом вентиле резака.

Когда же вследствие наличия масла или резкого пуска кислорода произойдет вспышка или сильное нагревание редуктора, необходимо быстро закрыть вентиль баллона, а редуктор снять и отправить в ремонт.

После установления рабочего давления надо проверить, нет ли утечки газа в местах соединений, по резьбе манометров и т. д. Пропуски газа опасны, так как ацетилен и другие горючие газы образуют с воздухом взрывчатые смеси.

После проверки резак зажигают и регулируют пламя.

В процессе работы необходимо следить, чтобы в редукторе не появлялось утечки, замерзания и т. д.

При прекращении работы на 2—3 мин. можно закрыть только вентили на резаке. Если же работа прекращается на 10—15 мин., то помимо вентилей резака закрывают и запорный вентиль редуктора, не изменяя положения регулирующего винта. При перерывах в работе более 10—15 мин. следует дополнительно вывертыванием регулирующего винта ослабить нажимную пружину.

При длительных перерывах и по окончании работы закрывается вентиль баллона или магистрали и полностью выпускается оставшийся в редукторе газ. Затем вращением регулирующего винта против часовой стрелки ослабляется нажимная пружина.

Не следует оставлять редуктор на длительное время со сжатой нажимной пружиной во избежание ее порчи.

Запрещается производить подтягивание накидной гайки редуктора при открытом вентиле баллона.

После окончания рабочего дня редуктор снимается с баллона и укладывается в инструментальный ящик.

В работе редукторов имеют место неполадки — самотек, замерзание, выгорание клапана, засорение и целый ряд других неисправностей отдельных частей редуктора, которые необходимо устранять.

Причины поломок редукторов.

Явление самотека в редукторе.

Явление самотека в редукторе заключается в том, что при полностью освобожденной нажимной пружине, когда клапан должен плотно прижиматься к седлу, газ продолжает поступать в рабочую камеру, так как герметичность между клапаном и седлом нарушена. Причинами негерметичности могут быть поломка или ослабление запорной пружины, попадание под клапан различных твердых частиц, изношенность и неровности эбонитового уплотнения клапана, наличие дефектов на поверхности седла и др.

Самотек при отсутствии отбора газа может привести к чрезмерному повышению давления в рабочей камере и при неисправном предохранительном клапане — к срыву или разрыву шланга, а при закрытом запорном вентиле — к разрыву мембраны или поломке других частей редуктора.

Поломка редуктора не менее опасна, чем срыв или разрыв шланга. Поэтому при длительных перерывах в работе не следует закрывать запорный вентиль на редукторе, а необходимо снимать рабочее давление и закрывать вентили баллонов или магистрали. По этим же причинам вентиль на резаке надо оставлять слегка открытым.

Отсутствие самотека в редукторе необходимо проверять не реже одного раза в неделю смачиванием мыльной водой выходного штуцера при ослабленной нажимной пружине. Одновременно надо проверить исправность предохранительного клапана и плотность соединений частей редуктора.

Кроме того, каждый раз при установке редуктора необходимо проверять, нет ли произвольного роста давления в рабочей камере при сжатой нажимной пружине. При обнаружении таких дефектов редуктор необходимо отправить в ремонт.

При переходе газа из камеры высокого давления в рабочую камеру происходит его расширение и падение давления, сопровождающееся резким понижением температуры. Чем больше перепад давления и количество отбираемого через редуктор газа, тем больше понижается температура в рабочей камере. Вследствие понижения температуры в редукторе пары воды, содержащиеся в газе, конденсируются и замерзают. Образующиеся кусочки льда закупоривают каналы редуктора.

Замерзание редуктора.

Замерзание редуктора чаще всего наблюдается при работе в холодное время года. В этих случаях закрывают вентиль баллона, отогревают редуктор горячей водой и продувают его для удаления влаги.

Категорически запрещается отогревать редуктор открытым огнем.

Для предотвращения замерзания редуктора применяются различные способы подогрева кислорода и редуктора. Наиболее распространенный способ — пропускание кислорода через медный змеевик, обогреваемый горячей водой.

Быстрое открывание запорного вентиля на баллоне вызывает резкое сжатие и повышение температуры газа в камере высокого давления редуктора. Вследствие этого может произойти выгорание эбонитового уплотнения или даже расплавление корпуса редуктора.

Для устранения опасности выгорания клапана, в редукторе ставят теплопоглотители в виде медных сеток или шайб с отверстиями. Запорный вентиль на баллоне открывают очень медленно и плавно.

Засорение фильтра редуктора.

Иногда доступ газа в редуктор затрудняется вследствие засорения фильтра редуктора. Фильтр необходимо регулярно прочищать от грязи и промывать. Неисправный фильтр должен быть заменен новым.

Неисправности отдельных частей редуктора.

К неисправностям отдельных частей редуктора относятся: поломка или усадка нажимной пружины, прогиб стальной шпильки передаточного шпинделя, поломка манометров и др.

Неисправность нажимной пружины или передаточного шпинделя определяется по незначительному повышению рабочего давления при ввертывании регулирующего винта до отказа.

Проверка манометров редуктора.

Наиболее часто поломкам подвергаются манометры. Проверку манометров производят каждый год. На тыльной стороне корпуса ставят клеймо с указанием квартала и года произведенной проверки.

Нельзя пользоваться редуктором, имеющим какую-либо неисправность. Все неисправные детали подлежат замене.

Редукторы подлежат ежеквартальной проверке.





mechanicinfo.ru

Чем отличается кислородный редуктор от углекислотного, и можно ли использовать кислородный на углекислоту

Добрый вечер! У меня есть несколько старых рабочих кислородных редукторов, а сейчас возникла надобность работать с углекислотой. Можно ли использовать кислородный редуктор на углекислоту? И чем они вообще отличаются?

С уважением, Иван Сергеевич.

Здравствуйте, Иван Сергеевич.

Действительно, на первый взгляд оба редуктора похожи – присоединительные размеры, есть 2  манометра, и отличаются цветом только их корпуса. Но это только на первый взгляд.

Кислород – это взрывоопасный газ. В сочетании с парами масла он образует взрывоопасную смесь. При производстве к кислородным редукторам предъявляется много требований.

Итак, чем отличается редуктор кислородный от углекислотного:

    • Кислородный редуктор рассчитан на большее давление на входе (в баллоне), чем углекислотный. Кислород хранится в сжатом виде в баллонах с давлением до 200-225 атмосфер. Для углекислоты достаточно баллона на 100 атмосфер, так как она сжижается уже при 70-80 атмосферах.
    • На кислородных редукторах установлены манометры на входе 25,0 МПа, на выходе на 2,5 МПа.
    • На углекислотном редукторе на входе стоит манометр на 16,0 МПа и на выходе на 1,0 МПА.
    • В кислородных редукторах должно полностью исключаться нахождение паров масла внутри корпуса. Для углекислотных редукторов  такие требования не предъявляются.
    • Предохранительные клапаны редукторов настроены на разное давление. У углекислотных обычно на 9-10 атмосфер, у кислородных на 16,5-18 атмосфер.

Можно ли использовать кислородный редуктор для углекислоты?

Эксплуатация газосварочного оборудования связана с повышенными рисками в связи с высокими давлениями и опасностью химического взрыва. Мы рекомендуем использовать редукторы только по их прямому назначению.

Приводим сравнительную таблицу редукторов кислородных и углекислотных



БКО 50-4

УР 6-6

Давление газа на входе, МПа (кгс/см2)

20 (200)

10 (100)

Наибольшее рабочее давление , МПа (кгс/см2)

1,25 (12,5)

0,6 (6,0)

Наибольшая пропускная способность  м3/час

50

8



Если вы еще сомневаетесь, подойдет ли ваш кислородный редуктор на углекислоту – лучше проконсультируйтесь у наших специалистов по телефону +7 (812) 642-32-52. Или оставьте заявку на обратный звонок, с помощью специальной формы «получить консультацию».



kronsvarka.ru

Редукторы кислородные

Кислородный редуктор используется для выставления необходимого значения давления подачи кислорода из баллона. Характерной особенностью редукторов именно этого класса является синяя цветовая индикация и обязательное наличие двух манометров.

Так как при работе со сжатыми и легковоспламеняющимися газами необходимо максимально избегать нештатных ситуаций несущих риск для жизни, то для использования кислородного редуктора необходимо иметь полное понимание его функционирования и устройства, уметь провести грамотную диагностику и качественную проверку его работоспособности.

Как это сделать на практике мы опишем на примере кислородного редуктора из серии БКО (Рис. 1)

Начинать диагностику следует со стороны крепления кислородного редуктора к баллону, поэтому первым делом необходимо проверить наличие фильтра и состояние прокладки входного штуцера. Фильтр обязателен, так как он защищает редуцирующий узел кислородного редуктора от проникновения мусора, окалины и различных мелких частиц, которые могут засорить и деформировать редуцирующий клапан, что приведёт к его выходу из строя.

Для установки фильтра необходимо снять штуцер и прокладку и установить его "носиком" навстречу потоку газа. Далее устанавливаем прокладку - она должна быть изготовлена из материала, разрешённого для нахождения в контакте с кислородом, без расслоений, трещин и других дефектов. И накручиваем зажимную гайку на баллон. После её затяжки фильтр должен стоять жёстко и не болтаться.

Кислородный редуктор всегда имеет два манометра, которые должны быть повёрнуты лицевой панелью к пользователю для максимально эффективной работы и быстрого съёма показателей. Визуально же их исправность манометров можно определить взглянув на положение стрелки в нерабочем состоянии - она должна быть ровно на нуле.

Для проверки качества замены комплектующих и функционирования кислородного редуктора в принципе можно использовать только сжатый воздух или азот, другие газы для этих целей использовать категорически запрещено. На вход кислородного редуктора подаём минимальное для него давление, указанное в паспорте (для БКО 50 - 30 Атм).

Если при подаче газа наблюдается "самотёк" кислородного редуктора - т.е. свободное истечение газа при выкрученном задающем винте, то это указывает на отсутствие полной герметичности сопряжения редуцирующего узла и клапана. Такая неисправность устраняется заменой редуцирующего узла, или его вышедших из строя частей.

Для этого необходим специальный ключ, которым отвинчивается крышка редуктора (в моделях со съёмной крышкой) Далее извлекается нажимной диск, толкатель и выкручивается седло. Его нужно проверить на наличие забоин на заборной части клапана. Достаётся редуцирующий клапан и редуцирующая пружина. Чаще всего такая неадекватная работа кислородного редуктора возникает из-за деформации редуцирующего клапана вследствие отсутствия или некорректной работы фильтра на входе. Редуцирующую пружину также необходимо проверить на наличие ржавчины и слущивания покрытия.

В зависимости от состояния частей редуцирующего узла кислородного редуктора необходимо заменить вышедший из строя элемент и собрать узел. Его функциональность можно проверить даже без полной сборки самого кислородного редуктора, достаточного вставить пружину, клапан и закрутить седло. Проверка на стопроцентную герметичность можно провести путём обмыливания.

Замечание: Любой ремонт кислородного редуктора необходимо проводить только чистыми руками!

Для дальнейшей проверки работоспособности кислородного редуктора понадобится установить кран с расходной шайбой и выставить максимальное рабочее давление при открытом вентиле выхода. После этого выходной вентиль следует закрыть и проверить насколько изменились показания на манометре низкого давления кислородного редуктора. Если они увеличились в допустимой норме, значит, этот узел работает исправно.

Осталось проверить работу предохранительного клапана. В модели БКО он срабатывает при давлении 1,65 - 2,5 МПа. Для этого на одно отверстие клапаны мы наносим мыльный раствор, второе зажимаем пальцем и повышаем давление в камере низкого давления. Если клапан срабатывает раньше или позже допустимого значения, следует провести его регулировку - просто выкрутить или закрутить, в зависимости от необходимости, пробку клапана обычной плоской отвёрткой на срабатывание при необходимых значениях. Для того чтобы настройка клапана не сбилась он кернится и делается отметка краской.

В результате мы получаем рабочий отрегулированный кислородный редуктор готовый к эксплуатации.

svarkaland.ru
