Редуктор. Виды и устройство. Применение и работа. Особенности

Редуктор – механическое преобразовывающее устройство, предназначенное для передачи крутящего момента с изменением его направления, скорости и тяговой силы в зависимости от необходимого значения. В классическом исполнении состоит из шестерен разного диаметра. В зависимости от соотношения размера ведущей и ведомой зубчатки может ускорять крутящий момент на ведомом валу, или наоборот делать его более медленным, но тяговым.

Механические редукторы позволяют взаимообратно изменять угловую скорость и крутящий момент. Эти величины выражаются передаточным отношением. Так, крутящий момент на входе в механизм редуктора выше, чем при выходе. При этом угловая скорость после прохождения устройства получается выше. Именно механизм такого типа обычно и подразумевается под определением «редуктор». Передаточное число данного устройства всегда больше единицы.

Также существует понятие «повышающих редукторов». Под ним подразумеваются устройства противоположного направления действия, которые способны повышать прикладываемое усилие. Такой термин не применяется в официальной литературе, однако в ГОСТах используется понятие «повышающая передача», образование которой и подразумевает использование механизма такого типа.

Сам механизм простейшего редуктора подразумевает сцепление двух шестерней разного диаметра. Ведущая, на которую оказывается вращательное усилие, имеет меньший диаметр, а ведомая больший. К примеру, если в последней количество зубцов выше в 2 раза, то если первая сделает один оборот вокруг своей оси, то соединенная с ней ведомая обернется только наполовину. При этом тяговая способность на ее валу повысится в 2 раза, против того, что выдает источник вращения.

В целом механизм классического редуктора состоит из таких деталей:

Корпус.
Шестерни.
Валы.

В конструкции может предусматриваться не два, а больше шестерен. Более сложные могут иметь возможность переключения ведомых элементов, чтобы получать на выходе крутящий момент с определенной изменяемой мощностью и угловой скоростью. По этому принципу работает коробка переключения передач автомобиля. Также в конструкции редуктора может предусматриваться система смазки или принудительного охлаждения.

Чтобы редуктор мог работать, важно, сцепление ведомого, ведущего и промежуточных элементов между собой. Для этого у них предусматриваются одинаковые зубья. Они идентичны по размеру, форме и шагу.

В качестве источника крутящего момента редуктора может применяться двигатель внутреннего сгорания, лопасти ветряка, гидростанции, электромотор или приводная ручка. Развиваемое ими усилие может быть недостаточным для конкретного подключенного механизма, или же ему недостает скорости. В таком случае применяются редукторы с необходимым передаточным числом.

При использовании редукторов всегда повышение скорости сопровождается снижением мощности крутящего момента и наоборот. В связи с этим важно высчитать необходимые значения передаточного числа для конкретного потребителя. Передаточное число редуктора рассчитывается в результате деления количества зубьев ведомой шестерни на ведущей. К примеру, у устройства со значениями 40 и 20 зубьев, оно составляет 2.

К примеру, если требуется использовать мотор для подъема груза путем намотки троса на барабан, то требуется невысокое вращение с малым крутящим моментом. В такой ситуации используется редуктор. Он меняет выходные характеристики, создавая оптимальный баланс между мощностью и скоростью. Хорошо эту ситуацию показывает пример велосипеда. Его звездочки соединенные роликовой цепью являются примером простого редуктора. Однако за счет того, что связка между ними происходит через цепь, то они имеют одинаковое направление вращения. Так, велосипедист выдает ограниченную мощность. Меняя сочетание ведомых звездочек при переключении передач, он может регулировать нагрузку при вращении педалей. Чем на большую ведомую звездочку выполняется переход, тем быстрее едет велосипед, но при этом крутить педали становится сложнее.

Виды редукторов

В современных механизмах применяют различные типы редукторов.

Их классификация выполняется по нескольким параметрам:

Типу передачи.
Числу ступеней.
Типу зубчатых колес.
Расположению валов.

Все эти параметры являются важными составляющими, которые нужно учитывать при подборе редуктора для решения конкретных задач. Одни механизмы склонны к нагреву при высоких оборотах, другие меняют угол передачи крутящего момента, третьи отличаются компактностью и т.д.

Типы передачи

По типу передачи выполняется разделение редукторов на 4 вида:

Червячные.
Зубчатые.
Зубчато-червячные.
Планетарные.

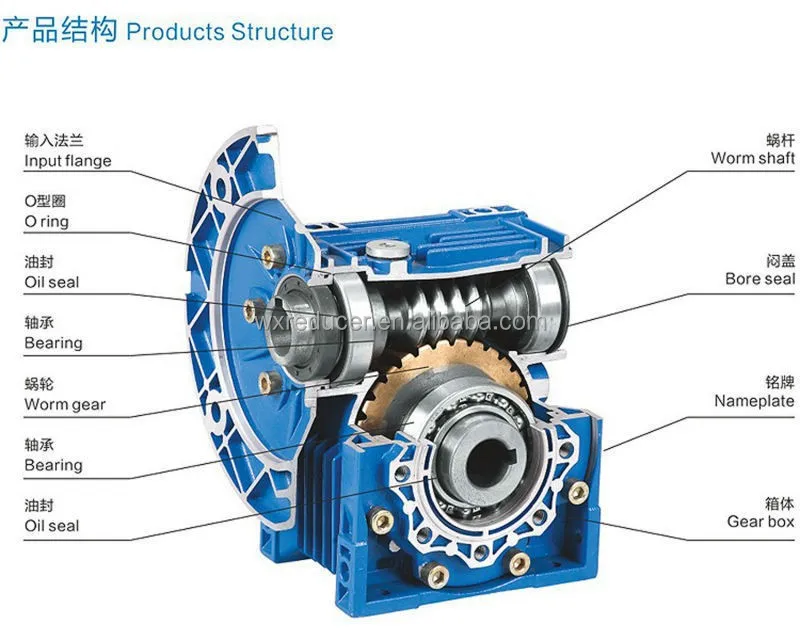

Червячный тип

Состоит из червячного вала с винтовой накаткой, подобной резьбе, и зубчатого колеса с косыми зубами. С его помощью выполняется увеличение крутящего момента с уменьшением количества оборотов привода. Червячные редукторы получили распространение в разных сферах. К примеру, их устанавливают на привод автоматических ворот, станки по обработке металлов, электроподъемники. Устройство отличается приемлемым КПД. Оно встречается как в компактном исполнении, так и в виде больших промышленных механизмов. Размер редуктора влияет сугубо на механическую прочность. Перегрузка компактного механизма приводит к деформации вала или повреждению зубьев на шестерни. Чем крупнее редуктор, тем ниже такая вероятность.

Червячные редукторы отличаются сравнительно низким уровнем шума. Они имеют эффект самоторможения. При прекращении вращения они быстро останавливаются, а не оборачиваются по инерции. Специфика использования червячных редукторов заключается в том, что в них приводной вал располагается под прямым углом относительно ведомого. Это обусловлено особенностью стыковки червячного винта с шестерней.

Цилиндрический

Состоит только из шестерен в корпусе, насаженных на валы. За счет этого направление передачи крутящего момента не изменяется, как в червячном механизме. Устройства этого типа могут применяться как для повышения, так и снижения крутящего момента. Зачастую в их конструкции применяются промежуточные шестерни, чтобы пройти более точную коррекцию передаточного числа.

Чтобы зубчатые редукторы были действительно эффективными, в них применяется набор шестерен, расположенных ступенями. Такие устройства называют ступенчатыми. Первая пара выполняет преобразование крутящего момента в одно значение, после нее оно передается с другим и т.д. Естественно подобные сложения всегда влекут за собой снижение надежности и простоты ремонта. Подобные устройства могут иметь различные габариты, даже весьма компактные, несмотря на большой набор деталей

Планетарный редуктор

Имеет существенные отличия от обычного зубчатого и червячного. Его особенность в соосности входящего и выходящего потока мощности. Внутри корпуса редуктора имеются зубья. Данная деталь называется корончатая шестерня. Это обеспечивает сцепку с тремя, четырьмя или более сателлитными зубчатками. Те в свою очередь соединяются между собой водилом. При вращении они раскручивают центральную шестерню, называемую солнечной.

Существуют различные конфигурации планетарного редуктора, у которых в качестве опорного звена применяется:

Коронная шестерня.
Солнечная шестерня.
Водило.

На практике можно использовать в качестве ведущего и ведомого любое звено планетарного редуктора. Однако в зависимости от применяемого варианта, рабочие качества механизма меняются. Такие устройства используются на гусеничной технике, грузовых машинах, больших лебедках, в конструкции автомобильного стартера.

Реверсивное движение

Специфика механики работы редуктора подразумевает, что при раскручивании ведущей шестерни в одну сторону, ведомая вращается в противоположную. Во многих случаях это не имеет никакого значения, или решается дальнейшей модернизацией механизма, принимающего передаваемый крутящий момент.

Если реверсивное движение является неприемлемым, для решения этой проблемы редуктор предусматривает промежуточную шестерню. Она сцепляется с ведущей, и в результате воздействия оборачивается в противоположном направлении. После этого уже в паре с ведомой крутит ее наоборот. Таким образом, направление вращения на выходе с редуктора получается такое же, как и на входе.

Применение промежуточной шестерни никак не влияют на конечное передаточное число, при условии их правильного расчета. Также при корректировке на них количества зубьев, можно менять фактические параметры редуктора, уменьшая ведомую зубчатку для компактности механизма.

Нередко в конструкции редукторов можно встретить целый ряд из промежуточных шестерен в непарном количестве, хотя на практике достаточно одной зубчатки. Увеличение их количества вызвано необходимостью удлинения передачи, к примеру, если требуется, чтобы ведомый вал расположился с большим выносом в сторону относительно ведущего.

Также в редукторах может использоваться увеличенное количество промежуточных шестерен разного размера с целью отбора от каждой из них крутящего момента с определенной угловой скоростью. Это требуется для функционирования вспомогательных механизмов. К примеру, с одной из зубчаток может сниматься вращение для работы маслонасоса принудительной смазки и т.д.

Редукторы: назначение, устройство и типы

27.03.2020

Содержание:

Применение устройства

Устройство редуктора

Классификация устройств

Особенности выбора механизма

Что же такое редуктор? В конце XIX века были разработаны электродвигатели, которые позволили легко и удобно приводить в рабочее состояние станки, транспорт и другие механизмы. Возможность получения лишь вращательного движения и высокая скорость привели к тому, что появилась необходимость разработки особых механизмов, которые позволят понижать скорость вращения. Такие приспособления назвали «редуктор», что переводится с латинского как «возвращаю обратно».

Применение устройства

Редуктор представляет собой устройство, благодаря которому можно преобразовывать крутящий момент и осуществлять передачу усилия по назначению. Такую деталь можно назвать одной из незаменимых, она применяется во всех сферах жизнедеятельности. Действия любых станков, агрегатов и приборов основываются на применении электрического двигателя, в каждом из которых находится редуктор. Такое устройство используется в следующих случаях:

в производстве встраивается в различные станки, увеличивая скорость вращения;
редуктор – один из главных компонентов бытовой техники различного вида, которая приводится в действие электрическим двигателем: стиральные машинки, дрели, миксеры и другие;
в газодобывающей промышленности это устройство является элементом конструкции, которая регулирует напор, величину давления газовой среды в газопроводе, при раздаче газа потребителям;
в строительстве с помощью редуктора обеспечивается оптимальное поступление смеси при применении газопламенных горелок, резке и сварке деталей из металла;

устройство является элементом коробки передач в автомобилях и других транспортных средствах, оно работает на понижение количества оборотов, создавая мягкий и плавный ход;
в медицине устройство устанавливают на тонометрах, кислородных подушках, баллонах, которые предназначены для хранения различных газовых смесей;
в пищевой промышленности редуктор применяется для того, чтобы регулировать давление в варочных и купажных емкостях;
это приспособление также используется в кондиционерах, насосах и вентиляционных системах.

При помощи редуктора можно решить множество сложных и нужных задач, которые требуют повышения или понижения частоты вращения.

Устройство редуктора

В зависимости от назначения, устройство редуктора может отличаться. Корпус производится из стали, чугуна или легких сплавов. Он может перемещаться либо крепиться с помощью особых приспособлений. Внутри корпуса могут находиться элементы одной или нескольких передач, которые представляют собой валы, зубчатые колеса и другие нужные детали.

Устройство выполняет работу с большими нагрузками, детали редуктора постоянно подвергаются влиянию силы трения, вследствие чего повышается температура. Именно поэтому, в зависимости от назначения и интенсивности эксплуатации, в корпус могут ставиться специальные приспособления для смазки и охлаждения деталей механизма. На выходе вала ставятся уплотнители, которые предотвращают утечку смазки. Применяются особые конструкционные элементы, чтобы не допустить повышения давления масла внутри редуктора.

Классификация устройств

Есть несколько способов классификации редукторов. В зависимости от числа ступеней они бывают одно-, двух- и трехступенчатые. По расположению их разделяют на: горизонтальные и вертикальные. По конструктивному исполнению: механические и мотор-редукторы. Но главный метод классификации основан на типе применяемой передачи, и выделяют такие виды устройств:

конические – компактные и производительные, позволяют изменить направление энергии, которая передается;
червячные – устройство редукторов этого вида включает винт и зубчатое колесо, валы скрещиваются под углом, их характеризует высокое передаточное число, однако низкий КПД, несмотря на это их активно применяют в станках и подъемниках, поскольку они обеспечивают низкий уровень шума и плавность хода;
гипоидные (спироидные) – применяются в приводах низкой мощности, энергия передается коническими колесами, оси которых находятся под углом;
волновые – отличаются надежностью, бесшумностью, компактностью, долгой эксплуатацией, небольшой массой и высоким значением передаточного числа;

цилиндрические – обладают высоким КПД, надежностью и долговечностью, предназначены для работы в самых сложных условиях и в ответственных случаях.

Это лишь малая часть типов механизмов. Также существуют редукторы, в которых применяются несколько передач разного вида одновременно, их называют комбинированными.

Особенности выбора механизма

Редуктор может быть создан под конкретный вариант применения, либо можно купить готовый механизм с учетом предполагаемой нагрузки. Необходимо брать во внимание, что от правильности расчета устройства зависит надежность и долговечность привода. Кроме перечисленных характеристик, нужно обратить внимание и на такие параметры: условия использования, рабочая температура и особенности размещения. Если комплексно проанализировать все требования и предполагаемые условия использования оборудования, получится выбрать оптимальное для решения конкретных задач.
