Редукторы конические: Конический редуктор: применение и выбор.

alexxlab | 13.04.1985 | 0 | Разное

Содержание

Конические редукторы – ЕМ Интех

Конструктивные особенности углового конического редуктора заключаются в том, что он разработан на основе чрезвычайно прочной зубчатой конической передачи.
Корпус редуктора кубической формы, литой или сварной конструкции, фланцы и крышки подшипников изготовлены из серого чугуна, из нержавеющей стали или из алюминия, с гальваническим покрытием или без него. Кубический корпус редуктора имеет 6 обработанных поверхностей с 4 монтажными резьбовыми отверстиями для крепления в любой монтажной позиции. Крышки и фланцы подшипников оснащены центрирующими посадочными местами и крепежной резьбой.

Компоненты конической зубчатой передачи или конические пары, оптимизированные по шуму и крутящему моменту, всегда производятся и поставляются комплектно. Зубчатые конические зубчатые колеса имеют постоянную высоту зубьев. Тип зацепления — спиральные зубья Palloid или Zyklo-Palloid. Конические шестерни обычно изготавливают из стали 16MnCr5 или 17CrNiMo6 с последующей закалкой.

Зубья шестерен обычно отшлифованы и могут подвергаться поверхностному упрочнению азотированием или науглераживанием.

Стандартные конические редукторы по своим размерам не всегда подходят для замены существующих, поэтому, в некоторых случаях можно восстановить работоспособность старого редуктора путем замены только конической шестеренной пары. Вы можете заказать набор конических колес со спиральным зубом для всех стандартных редукторов или согласовать изготовление специальной конической пары по вашему техническому заданию. Конические шестерни, изготовленные в соответствии с технологией Gltason или Klingelnberg доступны на складе. Так же можно заказать серийное изготовление зубчатых конических колес для всех размеров и передаточных отношений.

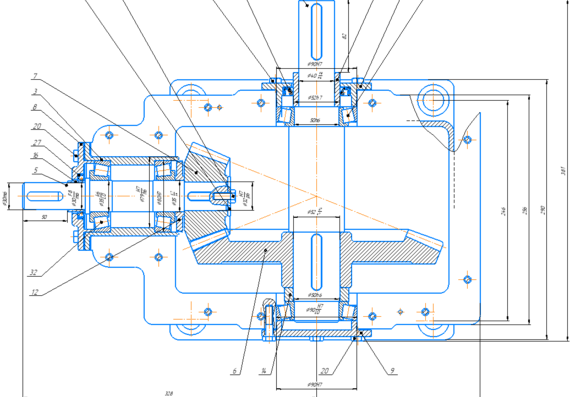

Проектирование конических редукторов

Особое внимание при проектировании конического редуктора уделяется прочным и долговечным подшипниковым опорам. Для установки валов конического редуктора чаще всего применяют конические роликоподшипники или шарикоподшипники с глубоким желобом, в зависимости от исполнения.

Для специальных версий применяются радиально-упорные шарикоподшипники для снижения температуры или усиленные подшипники для очень высокой нагрузки на вал. Срок службы подшипников рассчитан на 20 000 часов работы.

При проектировании корпусов конических редукторов и подшипниковых опор необходимо следить за тем, чтобы во время работы не происходило чрезмерного смещения валов. Не менее важно, чтобы корпус и детали, подлежащие установке с точки зрения параллельности, перпендикулярности, посадки и концентричности, изготавливались в пределах установленных допусков.

  • Допустимое отклонение расположения отверстий конического редуктора: ± 0,02 мм
  • Допустимое отклонение оси от угла 90°: ± 2 угловых минуты

Чтобы правильно выбрать конструкцию подшипниковых опор, необходимо знать величину и направление сил в зубчатом зацеплении и любых внешних дополнительных сил. Для конических зубчатых колес со спиральными зубьями осевые усилия, возникающие в результате осевых составляющих контакта зубьев, должны учитываться для подшипников.

Направление этих сил зависит от направления спирали конических зубчатых колес и направления вращения. В стандартных конических зубчатых передачах шестерня левосторонняя, а зубчатое колесо правостороннее.

Важным параметром редуктора является люфт в коническом зацеплении. Конические зубчатые колеса предназначены для работы с предварительно заданным люфтом. Величина люфта зависит от модуля зацепления. Если люфт установлен слишком большой или слишком маленький, может возникнуть шум и преждевременный износ. Редуктор в специальном исполнении с уменьшенным люфтом так же доступен по запросу заказчика.

Уровень шума при работе конического редуктора составляет около 75 дБ, и зависит от качества зубчатой передачи. Максимально допустимая температура поверхности корпуса редуктора 80°C.

Уплотнения валов конического редуктора могут быть с пылезащитной кромкой или без нее, согласно DIN 3760. Материал уплотнений — NBR или Витон.

Сплошные валы спроектированы со шпонками по DIN 6885/1 и центральными отверстиями по DIN 332/2. Полые валы редуктора имеют шпоночный паз в соответствии с DIN 6885.
В дополнение к стандартной конфигурации конического углового редуктора могут поставляться редукторы с несколькими выходными валами, общим числом до 6-ти. Доступна специальная версия конического редуктора с валами из нержавеющей стали или хромированными. Конструктивно конические редукторы могут оснащаться сплошными или полыми валами, фланцем под установку двигателя или фланцем на стороне выходного вала.

Стандартный ряд доступных конических редукторов подразделяется на достаточное число типоразмеров, определяющих габарит редуктора и соответствующие ему показатели передаваемого крутящего момента. Так же конические редукторы отличаются передаточным числом стандартно от 1 до 6, влияющим на показатели скорости и мощности конкретного редуктора. Конические редукторы с передаточными отношениями, отличными от стандартных, возможны по запросу. Конический редуктор может использоваться в качестве как понижающей, так и повышающей (максимально до 2х) зубчатой передачи.

Для правильного выбора конического редуктора рабочие параметры, необходимые для соответствующего привода, должны быть определены в соответствии с надлежащими расчетами. В частности, необходимо учитывать различные варианты нагрузки, время работы и условия окружающей среды. Возможности привода на основе конического редуктора не безграничны, поэтому, все рабочие факторы, перечисленные в таблицах, должны соблюдаться. Нормальными условиями работы являются указанные значения мощности, постоянная нагрузка при устойчивой работе, малые инерционные массы и 8 -10 часов работы в день при температуре окружающей среды 20°C.

Применение конических редукторов

  • Оборудование группы А характеризуется равномерной работой, малыми инерционными массами и отсутствием ударов и вибраций.

Включает: фасовочные машины, сверлильные станки, элеваторы, упаковочные машины, винтовые конвейеры, ленточные конвейеры, подъемники, вентиляторы, миксеры, рольставни, вязальные машины, сборочные конвейеры, стиральные машины, манипуляторы.

  • Оборудование группы В характеризуется неравномерной работой, средними по величине инерционными массами и средним уровнем ударов и вибраций.

Включает: гибочные машины, дозаторы, токарные станки, приводы поворотного стола, элеваторы (тяжелые), намоточные машины, смесители, машины для консервирования, шаровые мельницы, мукомольные и комбикормовые заводы, миксеры (тяжелые), смесители (тяжелые), раздвижные ворота, упаковочные машины, ткацкие машины, лебедки, бетоно-смесительные машины.

  • Оборудование группы С характеризуется крайне неравномерной работой, большими инерционными массами и сильными ударными и знакопеременными нагрузками.

Включает: пресс-подборщики, машины для раскройки листового металла, дробилки, брикетировочные прессы, эксцентриковые прессы, каландры, поршневые насосы, бумагорезательные машины, галтовочные барабаны, агитаторы, рольганги, вибрационные машины, вальцы, цементные мельницы, центрифуги, измельчители.

Правила эксплуатации редукторов

Обязательным условием исправной работы конических редукторов является смазка. Для выбора типа смазки (консистентная смазка, смазка маслом или циркуляционная смазка) решающим параметром является периферийная скорость конических зубчатых колес. Для гарантии бесперебойной работы редуктора необходима смазка, соответствующая условиям применения. Для низкооборотных редукторов с периферийной скоростью конических зубчатых колес до 4 м/с, в особых условиях эксплуатации до 8 м/с, обычно используется синтетическая консистентная смазка. Конические редукторы с консистентной смазкой практически не требуют обслуживания. Для работы в одну смену достаточно проверки через 15000 часов. Интервалы замены смазки должны соблюдаться в соответствии с правилами инструкции по эксплуатации и техническому обслуживанию.

Для конических редукторов можно использовать как густую, так и жидкую смазку. Редуктор, предназначенный для работы с жидкой смазкой, обычно поставляется сухим, т.

е. без смазки. Перед вводом в эксплуатацию необходимо заполнить редуктор маслом и установить сапун, который поставляется отдельно. Обратите внимание на указанное количество смазки для заполнения редуктора на информационной этикетке. Первая замена масла рекомендуется через 500 часов работы, дальнейшие замены масла через каждые 3000 часов работы.

Расположение и конструкция смазочной арматуры должны быть определены до поставки, например, сторона редуктора, где будет установлено смотровое окно, сливная пробка и т.п. Объем заливаемого масла меняется в зависимости от положения установки редуктора, что необходимо учитывать при пуске редуктора в эксплуатацию. Так же оговариваются версии специальных смазочных материалов, например пищевые масла, одобренные USDA-h2 или низкотемпературные сорта смазки.

В случае применения циркуляционной смазки из-за необходимого охлаждения масла или очень высоких скоростей, пожалуйста, проконсультируйтесь с производителем редуктора.

Большое влияние на дальнейшую работу конического редуктора оказывает правильный монтаж и техническое обслуживание. При установке редуктора необходимо обратить особое внимание на выравнивание валов по отношению друг к другу. Неточное выравнивание валов приводит к перегрузке подшипников и, следовательно, к сокращению срока службы конического редуктора. Редуктор должен быть установлен таким образом, чтобы избежать смещения или вибрации. Крепежные винты должны быть тщательно затянуты — динамометрическим ключом. Перед установкой крепежа контактные поверхности должны быть хорошо очищены. Соединительные муфты на валах редуктора должны устанавливаться и удаляться с помощью съемников. В случае особых условий рекомендуется использовать различные монтажные принадлежности для конических редукторов. Например, редуктор крепится с помощью специальных монтажных планок, что облегчает установку. Эти планки можно закрепить на любой стороне редуктора. В комплект входят 2 планки и 4 крепежных винта.

Перед отгрузкой с завода все конические редукторы подвергаются короткому испытанию. Однако, прежде чем конический редуктор сможет работать на максимальной мощности ему потребуется несколько часов работы при полной нагрузке. При необходимости конический редуктор может работать сразу при максимальной нагрузке, но рекомендуется соблюдать правильную температуру в период обкатки редуктора. Рабочая температура постепенно снижается до нормальной после запуска редуктора в эксплуатацию.



Конические редукторы следует проверять не реже одного раза в месяц. Для редукторов заправленных смазкой на весь срок службы необходимо проверять потери смазки. В случае обнаружения подтеков замените уплотнительные кольца и добавьте смазку. Для версий с пробкой для слива и проверки уровня масла контроль уровня масла должен выполняться при остановленном механизме.

  • Редукторы, заправленные смазкой на весь срок службы: регулярно проверните валы вручную, чтобы все внутренние элементы были покрыты маслом.
  • Редукторы, поставляемые сухими, без заправки маслом: полностью заполнить конический редуктор маслом для консервирования. Перед вводом в эксплуатацию полностью слейте консервирующее масло и заполните редуктор до нужного уровня рекомендованным маслом.
  • Защитите входной и выходной валы подходящим консервационным составом.

Гарантия на конические редукторы длится 12 месяцев с момента поставки и будет обеспечена только при добросовестном соблюдении всех рекомендуемых инструкций и мер предосторожности.

Выбрать и заказать конические редукторы вы можете в нашем каталоге.

Конические редукторы | ОАО «ЗАРЕМ»

Конический редуктор применяется для передачи вращающего момента между ведомым и ведущим валами, при этом их угол пересечения составляет, как правило, 90 градусов. Редуктор конического типа выполняет понижающее преобразование угловой скорости вращения быстроходного входного вала и увеличивает вращающий момент.

Редукторные агрегаты конической конструкции рассчитаны на интенсивную продолжительную эксплуатацию и безотказно работают при неравномерных нагрузках, в условиях высоких оборотов и при частых пусках-остановках системы. Эти механизмы имеют компактные габариты, характеризуются высоким КПД и работают практически бесшумно.

Конические модели мотор-редукторов отличаются доступной стоимостью, безопасны в эксплуатации и имеют длительный срок службы. Купить конический редуктор в Москве и других регионах России можно у официальных дилеров нашего завода. Цена на редуктор в розничной и оптовой продаже зависит от показателей передаточного отношения и вращающего момента.

Коническо-цилиндрический редуктор – один из самых распространенных промышленных агрегатов, используемых для преобразования либо изменения скорости вращения валов. Рабочие части механизма имеют коническую форму, что позволяет передавать крутящий момент между валами с любым углом подведения. Эти редукторные агрегаты применяются в подъемных и конвейерных системах, металлургии, машино- и самолетостроении.

Коническо-цилиндирический редуктор может эксплуатироваться в условиях постоянной и переменной нагрузки. Эти механизмы отличаются высокой надежностью и долговечностью, а также высоким КПД. Производительность агрегата зависит от количества передач в его механизме.

Майкопский завод «ЗАРЕМ» производит двух- и трехступенчатые агрегаты коническо-цилиндрического типа с различным передаточным отношением и крутящим моментом. Заказать коническо-цилиндрический редуктор необходимой модификации можно в представительстве компании в Москве и других регионах. Наши менеджеры помогут вам подобрать редуктор с требуемыми техническими параметрами по оптимальной цене.

Серия 7КЦ1 – коническо-цилиндрические двухступенчатые редукторы

7КЦ1-225

19000

5,0; 5,6; 6,3; 7,1;
8,0; 9,0; 10,0; 11,2;12,5

600

7КЦ1-270

23000

1000

7КЦ1-315

38000

1150

7КЦ1-390

75000

2000

7КЦ1-442

90000

3200

7КЦ1-490

140000

4200

7КЦ1-550

230000

7,1; 8,0; 9,0; 10,0; 11,2; 12,5

6200

Серия 7КЦ2 – коническо-цилиндрические трехступенчатые редукторы

7КЦ2-350

15000

12,5; 16; 20;22,4; 25;
28; 31,5; 35,5; 40;
45; 50;56; 63; 71;
(80; 90)

400

7КЦ2-385

20000

600

7КЦ2-450

33000

670

7КЦ2-500

42000

1100

7КЦ2-545

58000

1500

7КЦ2-615

74000

1900

7КЦ2-705

110000

2800

7КЦ2-762

143000

3800

7КЦ2-808

160000

4000

7КЦ2-860

195000

5000

7КЦ2-920

230000

5500

7КЦ2-997

292000

7200

7КЦ2-1067

410000

9200

7КЦ2-1122

458000

10000

7КЦ2-1185

540000

20; 22,4; 25;
28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; (80)

12200

7КЦ2-1250

620000

13400

7КЦ2-1325

780000

16000

7КЦ2-1415

880000

17500

Серия 7КЦ2Ф – коническо-цилиндрические трехступенчатые редукторы

7КЦ2Ф-450

 33000 20; 25; 31,5; 40 900

7КЦ2Ф-635

 90000 2300

7КЦ2Ф-705

 110000 2800

7КЦ2Ф-920

 230000 5050

Серия 7КЦ3 – коническо-цилиндрические четырехступенчатые редукторы

7КЦ3-440

15 500

80; 90; 100; 125;
140; 160; 180;
200; 225; 250;
280; 315;(355; 400)

370

7КЦ3-495

20 000

550

7КЦ3-540

27000

640

7КЦ3-580

35 000

875

7КЦ3-630

45 000

1000

7КЦ3-705

63500

1400

7КЦ3-775

77000

1700

7КЦ3-820

88000

2300

7КЦ3-890

110000

2700

7КЦ3-987

153000

3500

7КЦ3-1035

175000

4000

7КЦ3-1095

240000

5500

7КЦ3-1190

300000

7100

7КЦ3-1250

345000

8300

7КЦ3-1387

420000

9200

7КЦ3-1442

470000

10100

7КЦ3-1505

560000

12200

7КЦ3-1570

640000

13600

7КЦ3-1695

800000

16500

7КЦ3-1785

900000

18000

Редукторы коническо-цилиндрические двухступенчатые горизонтальные

Типоразмер редуктора

Номинальное передаточное отношение, i

Номинальный крутящий момент на тихоходном валу, Т, Нхм

Масса, кг

КЦ1-200МРЗ

6,3 10,0 14,0 20,0 28,0

560; 900

185

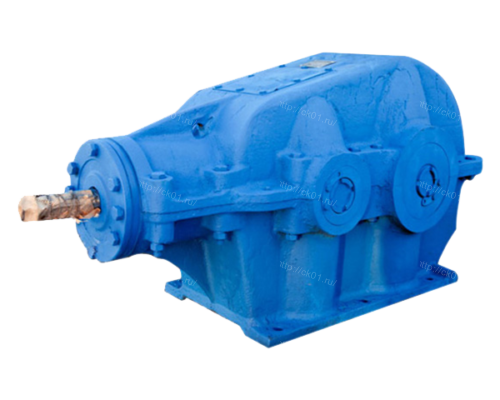

КЦ1-250МРЗ

1000; 1150; 1400

320

КЦ1-300МРЗ

1100;1650;1700;2000;2200

405

КЦ1-400

3300;3800;4500;5000

980

КЦ1-500

5700;7100;8250;9000

1740

Редукторы коническо-цилиндрические трехступенчатые горизонтальные

КЦ2-125Н

 28; 45; 71; 112 1300; 1310; 1500; 1520; 1750; 1780 92

КЦ2-160Н

 1800; 2000; 2250; 2350; 2500; 2600; 3100 146

КЦ2-200Н

 4500; 4750; 5000; 5700; 6000 300

КЦ2-250Н

 8200; 10000; 11000 560

КЦ2-500

28 45 71 112 180

1900…2300

420

КЦ2-750

5000…8450

1240

КЦ2-1000

14500…20000

2658

КЦ2-1300

24300…38700

5110


Конические редукторы : разработка, проектирование и изготовление

Конические редукторы : разработка, проектирование и изготовление

Швейцарские

традиции.

Качественные

и технологичные

инжиниринговые

решения.

Швейцарская производственно-инжиниринговая компания ENCE GmbH (ЭНЦЕ ГмбХ) образовалась в 1999 году, имеет 16 представительств и офисов в странах СНГ, предлагает оборудование и комплектующие с производственных площадок в США, Южной Кореи, Канаде и Японии, готова разработать и поставить по Вашему индивидуальному техническому заданию конические редукторы по цене производителя.

  • Конические редукторы
    • Основные характеристики редукторов
    • описание и принцип работы
    • классификация
    • достоинства
    • сфера применения
  • Тип редуктора: конический редуктор
  • Тип редуктора: коническо-цилиндрический редуктор
  • Редуктор c конической зубчатой передачей
  • Примеры наших цилиндрических редукторов
    • Редуктор конический, одноступенчатый, аппарата воздушного охлаждения

Описание

Редуктором (коническим) называют механизм, который преобразует высокую угловую скорость вращения входного вала в низкую на выходном валу. При этом крутящий момент на выходном валу возрастает пропорционально уменьшению скорости вращения.

Редуктор (конический) состоит из корпуса, в котором расположены зубчатые колеса, валы, подшипники валов, системы их смазки и др. Наличие корпуса обеспечивает безопасность, хорошую смазку и, следовательно, высокий КПД, в сравнении, например, с открытыми передачами.

Основные характеристики редукторов

Основные характеристики редукторов: КДП, частота вращения входного и выходного валов, передаточное отношение, передаваемая мощность, количество ступеней и тип передач.

Передаточное отношение – это отношение скоростей вращений входного к скорости вращения выходного вала.

i = wвх/wвых

КПД редуктора определяется отношением мощности на входном валу к мощности на выходном валу

n = Pвх/Pвых

Описание и принцип работы:

Конические редукторы очень близки к цилиндрическим редукторам, но имеют одно основополагающее отличие – конические колеса. Этот тип колеса имеет форму усеченного конуса, на боковой поверхности которого выточена резьба. Оси валов, на которых закреплены находящиеся в зацеплении конические колеса, пересекаются в пространстве. Обычно угол пересечения составляет 90°, но он может быть изменен подбором других колес. Передача усилия от колеса к колесу так же, как в передаче цилиндрического редуктора. В конических редукторах может быть только одна передача.

Классификация конических редукторов:

Конические редукторы не обладают такой разветвленной классификацией, как цилиндрические. Отдельного упоминания заслуживает гипоидная передача. В ней так же используются конические колеса, но оси валов смещены относительно друг друга, то есть становятся скрещенными, а не пересекающимися. Эта особенность позволяет увеличивать диаметр вала шестерни, за счет чего обеспечивается передача больших усилий и повышается надежность всей передачи.

Достоинства:

Конические редукторы имеют схожие достоинства и недостатки, что и цилиндрические, так как весьма близки к ним конструктивно. Нет необходимости вновь перечислять их, достаточно будет провести их сравнение и выделить преимущества.

Из положительных сторон можно выделить:

  • Расположение валов под углом

При помощи цилиндрического редуктора невозможно передать усилие с двигателя на рабочую машину, если их валы не параллельны. Конические редукторы позволяют решить эту проблему. Это преимущество зачастую имеет критическое значение, так как позволяет в определенных случаях обойтись без не столь экономичного червячного редуктора.

За сочетание положительных качеств червячного и цилиндрического редукторов конические редуктора расплачиваются следующими недостатками:

  • КПД ниже, чем у цилиндрических редукторов

Эффективность передачи усилия у конических редукторов в среднем на 10% ниже, чем у аналогичных цилиндрических.

  • Увеличение шанса заедания

Ввиду особенностей конструкции конические редукторы более склонны к заеданию, в особенности это касается редукторов с гипоидной передачей.

Сфера применения:

Как и цилиндрические редукторы, конические нашли широкое применение во многих областях. Они часто используются в приводах различного рода машин, станках и т.д. Особенно хорошо конические редукторы подходят для поворотных механизмов из-за возможности располагать входной и выходной валы под прямым углом, и благодаря доставшейся “по наследству” от цилиндрических редукторов обратимости.

Тип редуктора: конический редуктор

Конические зубчатые редукторы используются при необходимости передачи вращения между валами, расположенными не параллельно друг другу, обычно под углом 90 градусов.

Направление вращения колеса и направление наклона линии зуба должны совпадать для отсутствия отрицательной осевой силы на шестерне, что приводит к затягиванию шестерни в зацепление.

Передаточные отношения одноступенчатых конических редукторов не превышают 3-5. Окружная скорость среднего диаметра не более 5 м/с, при более высоких скоростях рекомендуют использовать круговые зубья в зацеплении. Они обеспечивают более плавных ход и лучшую несущую способность.

Зубчатое колесо обычно устанавливают между опорами, а шестерню консольно.

Тип редуктора: коническо-цилиндрический редуктор

Данный тип редукторов сочетает в себе коническую и цилидрическую передачи, выполненную в едином корпусе.

Рекомендуется делать быстроходную ступень конической, так как она имеет низкую нагрузочную способность и, следовательно, большие габариты по сравнению с цилиндрической (при прочих равных условиях). Если габаритные размеры не играют ключевой роли, то можно использовать коническую передачу в других ступенях.

При выборе направления зуба в косозубой передаче необходимо чтобы осевые силы на промежуточных валах вычитались.

Передаточные отношения для двухступенчатых редукторов обычно лежат в диапазоне от 7 до 28. Больших значений можно добиться при использовании прямозубых конических колес или круговых зубьев. Трехступенчатые редукторы могут иметь передаточное отношение до 150.


Редуктор c конической зубчатой передачей

Коническая зубчатая передача
Полый выходной вал со шпоночным пазом
Размеры выходного вала = 45×186 мм
Размеры выходного фланца = 350x300x250 мм

Инженеры всегда готовы проконсультировать или предоставить дополнительную техническую информацию по предлагаемым коническим редукторам.

Примеры наших цилиндрических редукторов

Редуктор конический, одноступенчатый, аппарата воздушного охлаждения

Документация:

Техническая, сервисная документация, протокол тестового испытания (без нагрузки), подтверждающие сертификаты производителя Вам будут предоставлены бесплатно.

Сертификаты качества:

Имеются сертификаты качества и типовые одобрения на продукцию следующих организаций и обществ: GL / DNV / ABS / RS / CCS / LRS/ГОСТ Р

Покраска и консервирование:

Заводская стандартная покраска. Консервация внешних открытых частей и элементов редуктора с Tectyl 506. Внутренние компоненты Tectyl 511.

Наша компания предлагает купить конические редукторы от надежного производителя.

  • Bevel gearbox
  • Kegelradgetrieben
  • Reductores de engranajes cónicos

Редукторы, мотор-редукторы: ООО “Приводные технологии”

+7 (495) 369- 04- 89 +7 (910) 726- 725- 4 +375 (17) 272- 04- 08 +375 (29) 61- 787- 61 [email protected]

Редукторы, мотор-редукторы, редукторные механизмы:
червячные редукторы, цилиндрические редукторы, конические редукторы,
планетарные редукторы. Бытовая и промышленная приводная техника:
мини редукторы, электродвигатели, двигатели постоянного тока, DC моторы,
шаговые двигатели, устройства плавного пуска, частотные преобразователи.
Вариаторы, мотор-барабаны, редукторы для смесителей, сервоприводы.

о компании

Приводные Технологии – развивающаяся компания малого бизнеса, основным видом деятельности которой является производство, маркетинг и промоушинг, бытовой и промышленной, доступной и надежной приводной техники. Интеграция новейших технологий современного редукторостроения к отечественным условиям производства, – особенность наших технических решений, предлагаемых рынку.

Современные запросы приводов стали более требовательны к механической передаточной части, к подводимому электрическому оборудованию, к последующим приводным муфтам и др. Наши предложения редукторных мини-моторов, редукторных узлов и силовых передаточных машин предназначены для эксплуатации в разных отраслях, для достижения различных целей, с любым набором требований и т.д. Помимо всего этого, имеется широкий выбор электрических устройств для оперативного контроля и регулирования режимов работы привода, – так называемая, область приводной электроники. подробнее

новости и статьи

Мотор-редукторы Bauer Gear Motor GmbH

09.04.2014

На сегодняшний день из-за санкционных режимов поставка данной продукции невозможна, следует продумать варианты по подбору соответствующего аналога. Совершенная и качественная приводная техника немецкого производителя Bauer Gear Motor GmbH. широко … подробнее

Мотор-редукторы Getriebebau NORD Drive Systems GmbH & Co. KG (Германия)

02.04.2013

На сегодняшний день из-за санкционных режимов поставка данной продукции возможна при запросе большой партии, при потребности в единичных экземплярах следует продумать варианты по подбору соответствующего аналога. Представляем продукцию одного из … подробнее

Предлагаем электродвигатели со встроенным электромагнитным тормозом в кратчайшие сроки

09. 08.2021

В связи с возрастающей тенденцией и согласно многочисленных рекомендаций предусматривать в устройствах и механизмах дополнительные меры безопасности, предлагаем асинхронные электродвигатели переменного тока, со встроенным электромагнитным тормозом … подробнее

Электродвигатели и технические решения IP66 для наружного использования

05.05.2020

Проекты по автоматизации процессов не всегда заключены в закрытых сухих помещениях, иногда приводной механизм должен непрерывно функционировать на улице, постоянно соприкасаясь с осадками , в жару и в холод. Наружное применение привода всегда … подробнее

ещё новости и статьи…

новое на сайте
DC мотор редуктор 2DC15W-GN / 2GN20 ~ 180 (15 Ватт)

10 об/мин … 90 об/мин

    DC мини мотор редуктор 2DC15W-GN / 2GN20 ~ 180 (15 Ватт) – компактный электромеханический привод постоянного тока, вращательное усилие на конце выходного вала: 1,7 Нм ~ 5. 0 Нм. Степень защиты IP44. Температура эксплуатации: -10С – + 40С. Влажность …

Кубическо-шариковые винтовые домкраты DMD10

    Максимальные статические нагрузки – 10kN; Размер винта – TR20x5; Передаточное число – 5:1 и 20:1; Ход за 1 оборот – 1.0 мм и 025 мм соответственно; Материал корпуса – ковкий чугун; Вес домкрата (без штока) – 6кг; Вес 100мм штока с защитной трубой – …

Высокоэффективные винтовые домкраты DMT-1T

5:1, 10:1 и 20:1

    Максимальные статические нагрузки – 1т.; Размер винта – TR24x5; Передаточное число – 5:1, 10:1 и 20:1; Ход за 1 оборот – 1.0 мм, 0.5 мм и 025 мм соответственно; Условное обозначение Размер винта Передаточное число Ход винта за 1 оборот Входная …

Высокоэффективные винтовые домкраты DMT-0.5T

5:1, 10:1 и 20:1

    Максимальные статические нагрузки – 0.5т.; Размер винта – TR20x5; Передаточное число – 5:1 и 10:1; Ход за 1 оборот – 1.0 мм, 0.5 мм и 025 мм соответственно; Условное обозначение Размер винта Передаточное число Ход винта за 1 оборот Входная скорость . ..

* Копирование информации с сайта запрещено законом об авторском праве.

© 2022 Приводные технологии

Российская Федерация
+7 (495) 369-04-89
+7 (910) 726-725-4 (МТС) Смоленск



Республика Беларусь
+375 17 272-04-08 (т/ф) Минск
+375 29 61-787-61 (Velcom) Минск



tech-privod.com

Сайт работает на платформе Nestorclub.com

Конический редуктор, цена, характеристики, размеры

Конические редукторы, обладают высоким моментом при относительно небольших размерах. Редукторы с цилиндро-конической передачей, применяются при высоких нагрузках в деревообработке,  грузовых лифтах, в конвеерах для тяжелых материалах, бетономешалки, крановые механизмы, измельчители и т. д.

Одной из высокопроизводительных и популярных конструкций моторов-редукторов является цилиндро-коническая. Это устройство для передачи вращения с выходным валом и осью двигателя, перпендикулярно размещенными относительно друг друга. Купить цилиндро-конический редуктор предпочитают для оборудования, где необходима высокая точность расположения выходного вала и предельно высокий КПД.

Конический редуктор является разновидностью цилиндрической конструкции. Основным отличием от соосных механизмов является то, что коническая пара редуктора пересекается под определенным углом, как правило, 90º. Такая особенность позволяет подбирать конический мотор редуктор с различным взаимным расположением вала электродвигателя и выходного вала устройства. Нередко встречаются смешанные конструкции с цилиндрическим и коническим блоками для изменения ориентации рабочего вала.

Угловой конический редуктор имеет все преимущества цилиндрической конструкции, такие как:

  • компактность;
  • КПД до 98%, что делает их применение экономически оправданным;
  • надежность и стабильная работа при высоких нагрузках;
  • стабильная работа при неравномерных нагрузках;
  • неприхотливость;
  • низкое тепловыделение даже при интенсивной работе.

Редуктор с конической передачей устанавливается на производственных линиях или других местах, где требуется изменить направление усилия, развиваемого крутящим моментом механизма. Чаще всего конический зубчатый редуктор можно встретить на конвейерных линиях, в станках, подъемных механизмах, в том числе шахтных, к которым предъявляются особенно жесткие требования.

Одноступенчатый конический редуктор, цена которого вполне доступна, обладает недостатками, характерными для цилиндрического типа. Прежде всего, это возможность повреждения вала при пуске. Поэтому, чтобы валы в коническом редукторе большой мощности не разрушились, его оборудуют устройством плавного пуска. В тех случаях, когда требуется повысить передаточное число, увеличивая крутящий момент, можно купить конический редуктор с двумя ступенями. Он состоит из соосной цилиндрической и конической части, с помощью которой поворачивается рабочий вал.

Преимущественные особенности цилиндро-конического редуктора

  1. Высокие показатели производительности и величина крутящего момента. Это обеспечивает эффективную передачу вращения даже при больших нагрузках. Коэффициент полезного действия такого редуктора составляет до 96%.
  2. Отличная стойкость к истиранию и длительное сохранение производительности с течением времени. Достигается высокая долговечность и стабильность выходных характеристик за счет применения современной конструкции зубчатой передачи и использования прочных инновационных материалов.
  3. Относительно компактные габариты цилиндро-конического редуктора. Купить такое оборудование стоит в тех случаях, когда разместить его необходимо на небольшой площади.
  4. Сравнительно бесшумная работа. Это делает данные конструкции незаменимыми в лифтовом хозяйстве и на объектах с повышенными требованиями к уровню шума.
  5. Простота обслуживания и установки. Монтаж цилиндро-конического редуктора не требует специальных навыков, а эксплуатация – специфического сервиса и ремонта, что исключает необходимость дополнительно обучать персонал и нанимать высококлассных специалистов.
  6. Умеренная стоимость. При всех своих достоинствах мотор-редуктор цилидро-конической конструкции характеризуется доступной ценой, что позволяет приобретать такое оборудования как крупным промышленным цехам, так и небольших частным фирмам.

Компания ООО “ТПК “СДМ-Трейд” предлагает высококачественные современные редукторы различных серий. Цилиндро-конический редуктор, купить который у нас можно на выгодных условиях, характеризуется стабильными техническими характеристиками, точными параметрами, абсолютным соответствием требованиям безопасности и стандартам качества. Приобретая их в нашей компании, вы гарантированно получаете надежное и эффективное оборудование.

Цилиндро-конические редукторы характеризуются повышенным моментом , долгим сроком службы, высоким КПД. Конические редукторы просты в эксплуатации и монтаже не требуют регулярного технического обслуживания, дополнительно комплектуются реактивными штангами, выходными фланцами и валом.

Конические редукторыиспользуются практически во всех отраслях промышленности. Самое распространенное применение конические редуктора получили в подъемных механизмах, в конвеерах, в оборудовании, где требуются высокие нагрузки М2.

Конические редукторы – применяются в предприятиях животнаводстава и в сельскохозяйственном оборудовании , в строительной технике и в машиностроительной промышленности.

Конические редукторы характерезуются высокой надежностью, точностью (минимальный люфт), универсальным применением в различных областях промышленности.

Конический редуктор купить и проверить его роботоспостобность, Вы можете в отделе “Приводная механика”. Специалисты отдела помогут Вам в подборе конического редуктора и в оформлении покупки.

Технические характеристики, мощность (кВт)

0.12kW

0.18kW

0.25kW

0. 37kW

0.55kW

0.75kW

1.1kW

1.5kW

2.2kW

3.0kW

4.0kW

5.5kW

7.5kW

9.2kW

11.0kW

15.0kW

18.5kW

22kW

30kW

37kW

45kW

55kW

75kW

90kW

                    110kW, 132kW, 160kW, 200kW

Схема обозначения

Условное обозначение мотор-редукторов цилиндро-конических K, KA, KF, KAF
А) в сборе с двигателем

K

77

25,03

56

4,0

(S)

M1

1

2

3

4

5

5. 1

6

Б) без электродвигателя

K

77

25,03



112B5

(б/дв)

M1

1

2

3

4

5




  1. Тип м-редуктора K – цилиндро-конический и варианты монтажных исполнений
  2. Габаритные размеры (межосевое расстояние)
  3. Передаточное число (i)
  4. Обороты выходного вала (об/мин)
  5. Мощность электродвигателя (кВт) / Размер и тип входного фланца для м-редуктора без электродвигателя
    1. Дополнительная характеристика электродвигателя
  6. Монтажная позиция

возможные значения параметров

K

37

3

2

0,12

не обозначается

M1

KB

47

.

.

0,18

(MY)

M2

KA

57

.

.

0,25

(MSEJ)

M3

KH

67

.

.

0,37

(BMA)

M4

KF

77

300

560

0,55

(АИР)

М5

KAF

87





0,75

(АИМ )

М6

KAF

97





1,1

(4ВР)



KHF

107





1,5





KVF

127





2,2





KA

157





3





KH

167





4





KV

187





5,5





KAZ







7,5





KVZ







11













15













22













30













37













45













55













75













90













110













132













160













200





Общее описание: Монтажные позиции

K/KA. .B/Kh47B-157B, KV37B-107B

Максимальный крутящий момент

Типоразмер

KB37

KB47

KB57

KB67

KB77

KB87

KB97

KB107

KB127

KB157

KB167

KB187

Крутящий момент, Нм

200

400

600

800

1 500

2 600

4 000

8 000

13 000

18 000

30 000

50 000

Габаритные размеры

К37. .~К157..

КА37В..~ КА157..

size

a

b

с

e1

e2

f

g1

g2

g3

h2

h3

j

k

m

n

Shaft dimension

d

l

l1

l2

S

t

u

K37..

115

110

100

150

143

120

32

28

60

100-0. 5

63-0.5

16

11

37

38

25k6

50

5

40

M10

28

8

K47..

KA47B..

130

130

120

170

162

145

37

35

75

112-0.5

71-0.5

188

11

37

32

30 k6

60

3.5

50

M10

33

8

K57. .

KA57B..

150

130

130

190

172

157

45

30

88

132-0.5

80-0.5

21

13.5

43

40

35 k6

70

7

56

M12

38

10

K67..

KA67B..

160

120

140

203

170

170

45

30

101

140-0.5

90-0.5

24

13. 5

43

45

40 k6

80

5

70

M16

43

12

K77..

KA77B..

200

150

165

263

208

200

55

40

123.5

180-0.5

112-0.5

27

17.5

55

55

50 k6

100

10

80

M16

53.5

14

K87. .

KA87B..

133

180

180

305

360

230

70

55

150

212-0.5

132-0.5

32

22

67

75

60m6

120

5

110

M20

64

18

K97..

KA97B..

295

240

240

372

294

290

75

75

171

265-1

160-0.5

36

26

82

60

70m6

140

7. 5

125

M20

74.5

20

K107..

KA107B..

260

280

270

448

380

340

95

95

212

315-1

200-0.5

40

33

98

100

90m6

170

5

160

M24

95

25

K127..

KA127B..

420

350

330

526

440

400

110

115

253

375-1

225-0. 5

45

39

111

100

110m6

210

15

180

M24

116

28

K157..

KA157B..

500

380

420

634

480

500

130

140

247

450-1

280-1

50

39

130

100

120m6

210

5

200

M24

127

32

size

Hollow shaft dimention

H

L1

L2

L3

N

Q

d1

d2

l3

l4

l5

l6

l7

l8

s1

t1

u1

K37. .

–

–

–

–

–

–

–

165

110

60

139

8.5

120

K47..

KA47B..

35H7

50

78

75

15

3

22

132

M12x30

38.3

10

185

135

72

166

7. 2

160

K57..

KA57B..

40H7

55

86

83

18

3

29

142

M16x40

43.3

12

217

153

80

173

13.1

160

K67..

KA67B..

40H7

55

93

90

20

3.5

29

156

M16x40

43. 3

12

228

171

86.5

179

20

160

K77..

KA77B..

50H7

70

108

105

22.5

4

32

183

M16x45

53.8

14

228

206

101

202

31.3

200

K87..

KA87B..

60H7

85

123

120

30

4

36

210

M20x50

64. 4

18

340

240

116

257

25.9

250

K97..

KA97B..

70H7

95

153

150

30

4

34

270

M20x50

74.9

20

417

291

146

277

32.3

300

K107..

KA107B..

90H7

118

178

175

40

2. 5

40

313

M24x60

95.4

25

503

347

175

341

52

350

K127..

KA127B..

100H7

135

208

205

40

2.5

38

373

M24x60

106.4

28

592

418

203

390

53

450

K157. .

KA157B..

120H7

155

253

250

40

36

460

M24x60

127.4

32

705

457

250

426

71.7

550

KF37..~KF157..

KAF37..~KAF157..

Model

Flange

from

a

b

с

е

f

g

h

Shaft dimension

Hollow shaft dimention

H

L1

L2

L3

L4

N

Q

d

l

l1

l2

S

t

u

d1

d2

L3

L4

L5

L6

L7

L8

S1

t1

u1

KF37. .

KАF37..

Flg.1

160

110j6

3.5

10

130

9

100

25k6

50

5

40

M10

28

8

30H7

45

63

60

24

60

17

105

M10x25

33.3

8

164

57.5

134

210

139

8.5

120

KF47..

KAF47..

Flg.1

200

130j6

3. 5

10

165

11

112

30k6

60

3.5

50

M10

33

8

35H7

50

78

75

25

75

22

132

M12x30

38.3

10

185

72

160

243

166

7.2

160

KF57..

KAF57..

Flg.1

250

180j6

4

15

215

13. 5

132

35k6

70

7

56

M12

38

10

40H7

55

86

83

23.5

83

29

142

M16x40

43.3

12

215

80

177

269

173

13.1

160

KF67..

KAF67..

Flg.1

250

180j6

4

15

215

13.5

140

40k6

80

5

70

M16

43

12

40H7

55

94

90

23

90

29

156

M16x40

43. 3

12

226

86.5

193

274

179

20

160

KF77..

KAF77..

Flg.1

300

230j6

4

16

265

13.5

180

50k6

100

80

10

M16

53.5

14

50H7

70

108

105

37

105

32

183

M16x45

53.8

14

286

101

242

312

202

31. 3

200

KF87..

KAF87..

Flg.1

350

250h6

5

18

300

17.5

212

60m6

120

5

110

M20

64

18

60H7

85

123

120

30

120

36

210

M20x50

64.4

18

338

138

270

390

257

25.9

250

KF97. .

KAF97..

Flg.2

450

350h6

5

22

400

17.5

265

70m6

140

7.5

125

M20

74.5

20

70H7

95

153

150

41.5

150

34

270

M20x50

74.9

20

414

171

332

435

277

32.3

300

KF107..

KAF107..

Flg. 2

450

350h6

5

25

400

17.5

315

90m6

170

5

160

M24

95

25

90H7

118

178

175

41

175

40

313

M20x60

95.4

25

500

175

386

537

341

52

350

KF127..

KAF127..

Flg.2

550

450h6

5

22

500

17. 5

375-1

110m6

210

15

180

M24

116

28

100H7

135

208

205

51

205

38

373

M20x60

106.4

28

592

203

466

615

390

53

450

KF157..

KAF157..

Flg.2

660

550h6

6

28

600

22

450-1

120m6

210

5

200

M24

127

32

120H7

155

253

250

60

250

36

460

M20x60

127. 4

32

705

253

520

706

705

71.7

550

Габаритные размеры IEC (фланец) под стандартные электродвигатели





Fig

B5

E5

F5

G2

G5

S5

Z5

D1

L1

T1

U1

K..37

AM63

1

95

115

3,5

120

140

М8

72

11

23

12,8

4

AM711)

110

130

160

14

30

16,3

5

AM801)

130

165

4,5

200

М10

106

19

40

21,8

6

AM901)

24

50

27,3

8

К. .47

AM63

1

95

115

3,5

160

140

М8

66

11

23

12,8

4

AM71

110

130

160

14

30

16,3

5

AM80

130

165

4,5

200

М10

99

19

40

21,8

6

AM90

24

50

27,3

8

AM1001)

180

215

5

250

М12

134

28

60

31,3

8

AM1121)

К. .77

AM63

1

95

115

3.5

200

140

M8

60

11

23

12.8

4

AM71

110

130

160

14

30

16.3

5

AM80

130

165

4. 5

200

M10

92

19

1\40

21.8

6

AM90

24

50

27.3

8

AM1001)

180

215

5

250

M12

126

28

60

31.3

8

AM1121)

AM132S1)

AM132M1)

230

265

5

300

179

38

80

41. 3

10

AM132ML1)

K..87

AM80

1

130

165

4.5

250

200

M10

87

19

40

21.8

6

AM90

24

50

27.3

8

AM100

180

215

5

250

M12

121

28

60

31. 3

8

AM112

AM132S

AM132M

230

265

300

174

38

80

41.3

10

AM132ML

AM1601)

250

300

6

350

M16

232

42

110

45. 3

6

AM1801)

48

51.8

8

K..97

AM100

1

180

215

5

300

250

M12

116

28

60

31.3

1

AM112

AM132S

AM132M

230

265

300

169

38

80

41. 3

10

AM132ML

AM160

250

300

6

350

M16

227

42

110

45.3

12

AM180

48

51.8

14

AM2001)

300

350

7

400

268

55

59. 3

16

AM2251)

2

350

400

450

283

60

140

64.4

18





Fig

B5

E5

F5

G2

G5

S5

Z5

D1

L1

T1

U1

K..107

AM100

1

180

215

5

350

250

M12

110

28

60

31. 3

8

AM112

AM132S

230

265

300

163

38

80

41.3

10

AM132M

AM132ML

AM160

250

300

6

350

M16

221

42

110

45. 3

12

AM180

48

51.8

14

AM200

300

350

7

400

262

55

59.3

16

AM225

2

350

400

450

277

60

140

64.4

18

K..127

AM132S

1

230

265

5

450

300

M12

148

38

80

41. 3

10

AM132M

AM132ML

AM160

250

300

6

350

M16

206

42

110

45.3

12

AM180

48

51.8

14

AM200

300

350

7

400

247

55

59. 3

16

AM225

2

350

400

450

262

60

140

64.4

18

AM250

450

500

550

336

65

69.4

AM280

75

79.9

20

K..157

K. .167

K..187

AM160

1

250

300

6

550

350

M16

198

42

110

45.3

12

AM180

48

51.8

14

AM200

300

350

7

400

239

55

59. 3

16

AM225

2

350

400

450

254

60

140

64.4

18

AM250

450

500

550

328

65

69.4

AM280

75

79.9

20

Технические характеристики, мощность (кВт)

0. 12kW

0.18kW

0.25kW

0.37kW

0.55kW

0.75kW

1.1kW

1.5kW

2.2kW

3.0kW

4.0kW

5.5kW

7.5kW

9.2kW

11.0kW

15.0kW

18.5kW

22kW

30kW

37kW

45kW

55kW

75kW

90kW

                    110kW, 132kW, 160kW, 200kW

Высокоэффективные конические редукторы от NORD Drivesystems

Эти мотор-редукторы обеспечивают выходные крутящие моменты до 50 000 Нм, имеют влагозащищенное исполнение и по желанию снабжаются инновационной защитой от коррозии.

Мотор-редуктор NORDBLOC.1 с конической передачей

Производительность и высокое качество конструкции
  • Мощность: 0,12 kW – 9,2 kW
  • Крутящий момент: 50 Nm – 660 Nm
Подробнее Конфигуратор продукции

Конические редукторы BLOCK

Мощные и проверенные
  • Мощность: 0,12 kW – 200 kW
  • Крутящий момент: 180 Nm – 50.000 Nm
Подробнее Конфигуратор продукции

Конические мотор-редукторы – высокопроизводительные и простые в уходе

Конические мотор-редукторы NORD всегда являются лучшим выбором там, где требуются высокие передаточные отношения и крутящие моменты. Наши приводные системы, состоящие из электродвигателей и конических редукторов, особенно подходят для использования в конвейерных лентах, а также во внутрипроизводственной логистике и в упаковочной технике.

Компактный редуктор, большая эффективность: конические мотор-редукторы NORD

Неважно, выбираете вы легкую или особо прочную конструкцию: конические редукторы NORD DRIVESYSTEMS работают с очень высокой степенью эффективности по всему диапазону передачи.

Другие преимущества конических мотор-редукторов NORD:

  • Производительность
    Они достигают крутящих моментов до 50 000 Нм (промышленный мотор-редуктор до 282 000 Нм).
  • Защита от коррозии
    Опциональная обработка поверхности nsd tupH защищает конические мотор-редукторы даже в суровых условиях окружающей среды (2-ступенчатый конический редуктор).
  • Удобство для пользователя
    Чистота обеспечивается благодаря легко моющемуся водонепроницаемому исполнению Wash-down (NORDBLOC.1).
  • Гибкость
    Направление вращения между приводным и выходным валом может легко меняться.

Классика: конические мотор-редукторы BLOCK

Этот мотор-редуктор имеет диапазон крутящего момента от 180 до 50 000 Нм и благодаря компактному корпусу BLOCK требует очень мало монтажного пространства. Как и все остальные конические мотор-редукторы NORD, этот двигатель может поставляться со встроенным ограничителем обратного хода и встроенным тормозом.

Еще больше мощности: наш новый 2-ступенчатый конический мотор-редуктор

Мы еще больше оптимизировали работоспособность наших новых приводных систем NORDBLOC.1: теперь это наши самые мощные двигатели с коническим мотор-редуктором.

Двигатели NORDBLOC.1 с коническим редуктором изготавливаются в стандартной комплектации с корпусом из высокопрочного литого под давлением алюминия, который мы по желанию заказчика можем обеспечить прочной обработкой поверхности nsd tupH.

nsd tupH эффективно защищает корпус от коррозии и имеет явные преимущества по сравнению с обычной защитной покраской: это покрытие не отслаивается и не допускает проникновения коррозии. За эти свойства отвечает специальная добавка, которая в отличие от краски вступает в постоянное соединение с находящимся под ним алюминиевым сплавом.

nsd tupH делает поверхности чрезвычайно устойчивыми к воздействию кислот и щелочей и предлагает пользователям очень хорошее соотношение цена-производительность.

Узнайте больше об инновационном покрытии nsd tupH.

Нажмите здесь

Конические редукторы для пищевой промышленности

Специально для работы во влажной среде, например в пищевой промышленности, мы разработали наши конические мотор-редукторы NORDBLOC.1 серии SK 930072.1 – SK 93772.1. Эта версия имеет очень гладкий корпус, выполненный из литых в кокилях алюминиевых сплавов, который легко чистится и предотвращает прилипание грязи.

Хотите узнать больше? Тогда прочитайте здесь, как вы можете воспользоваться преимуществами влагозащищенных приводных систем NORD.

Больше информации

Конические мотор-редукторы для внутрипроизводственной логистики

В сочетании с синхронным двигателем IE4 наши 2-ступенчатые конические редукторы превращаются в энергоэффективную систему LogiDrive для внутрипроизводственной логистики. Приводы LogiDrive имеют высокую устойчивость к перегрузкам и благодаря своему высокому КПД значительно снижают эксплуатационные расходы. Помимо этого, модульная конструкция обеспечивает пользователю значительное снижение затрат на техническое обслуживание.

Полный вперед: сильные промышленные мотор-редукторы с коническим редуктором

Для специальных задач требуются специальные приводы – вот почему NORD разработал сверхмощные промышленные редукторы для частот вращения до 250 000 Нм.

Промышленные мотор-редукторы поставляются по выбору с цилиндрическими или коническими редукторами, каждый шести типоразмеров.

Конические зубчатые передачи | Superior Gearbox Company

Что такое зубчатая передача?

Зубчатые передачи обычно описываются расположением их валов или тем, как они крепятся к оборудованию.

Существует три основных конфигурации:

  • Рядный: Концентрическая зубчатая передача, также обычно называемая рядной зубчатой ​​передачей, представляет собой привод, в котором высокоскоростные и низкоскоростные валы находятся в одной и той же горизонтальной и вертикальной плоскостях.
  • Параллельный: Параллельные зубчатые передачи располагают высокоскоростные и низкоскоростные валы в одной горизонтальной плоскости и параллельно друг другу.
  • Прямоугольный: Прямоугольные зубчатые передачи имеют угол 90 градусов между высокоскоростным и низкоскоростным валами.

Зубчатые передачи используют несколько типов зубчатых колес в различных конфигурациях, включая червячные, косозубые, конические, шпиндельные и цилиндрические зубчатые колеса.

Преимущества конических зубчатых передач

Мощность необходима для работы машин и оборудования. Для эффективной передачи энергии часто требуется комбинация продуктов передачи для различных приложений. Наиболее распространенными типами трансмиссии являются ремни, цепи и шестерни. Хотя каждый из этих механизмов является эффективным средством передачи мощности, зубчатые передачи играют важную роль во многих устройствах из-за их эффективности и надежности.

Зубчатые передачи могут передавать мощность на короткие расстояния с постоянной скоростью и подходят для передачи малой, средней и высокой мощности. Зубчатые передачи также более компактны, чем другие методы передачи, что упрощает их установку. В большинстве случаев зубчатые передачи более эффективны, чем ременные или цепные. Правильно спроектированный зубчатый привод также может уменьшить количество точек защемления, характерных для ременных и цепных приводов, что повышает безопасность.

Эти механизмы часто создают изменение направления под прямым углом; это относится к вертолетам и роторным косилкам. Каждая коробка передач предназначена для определенной цели, что означает наличие определенного передаточного числа; и это соотношение обеспечивает необходимый уровень силы для этой задачи и является фиксированным. Единственная регулировка, которую можно выполнить после изготовления редуктора, — это регулировка, которая замедляет увеличение скорости вала и соответствующее уменьшение крутящего момента.

Характеристики конических зубчатых передач Superior

  • Двухкомпонентный алюминиевый корпус, обладающий высокой прочностью, коррозионной стойкостью и теплоемкостью.
  • Прецизионная обработка для точного зацепления зубчатого колеса и предварительного натяга подшипника.
  • Прецизионно кованые шестерни предлагаются с передаточными числами от 2,92:1 до 1:2.
  • Конические роликоподшипники обеспечивают повышенную грузоподъемность и срок службы подшипника.
  • Все стандартные валы изготовлены из высокопрочной стали.
  • Все зубчатые передачи обслуживаются с помощью 80W90 трансмиссионная смазка, пройденная и проверенная на герметичность перед отправкой.



Что делает наши зубчатые передачи превосходными?

Superior Gearbox Company специализируется на разработке и производстве широкого спектра зубчатых передач с множеством вращений и конфигураций. Наши высококачественные прямоугольные конические зубчатые передачи отличаются эффективностью, бесшумной работой и длительным сроком службы. Каждая зубчатая передача, которую мы производим, содержит прецизионные шестерни и компоненты, изготовленные вручную членом семейства Superior Gearbox. Мы гордимся тем, что знаем, что, когда вы обратитесь в компанию Superior Gearbox Company за вашими потребностями в силовой передаче, наша команда будет тесно сотрудничать с вами, чтобы понять ваши требования к продукции и производить зубчатые передачи и компоненты высочайшего качества. На протяжении более 45 лет Superior Gearbox Company сотрудничает с производителями оригинального оборудования (OEM) по всему миру посредством разработки и производства высококачественных прецизионных зубчатых колес, нестандартных коробок передач и других конструкций и компонентов силовых трансмиссий.

Superior Gearbox Company Варианты зубчатых передач

Компания Superior Gearbox предлагает несколько высококачественных конструкций конических зубчатых передач, соответствующих вашим потребностям, в том числе: всего от 7 до 10 фунтов. Он имеет двухкомпонентный алюминиевый корпус, который обеспечивает дополнительную прочность, коррозионную стойкость и теплоемкость. Кованые шестерни обеспечивают точное зацепление и оптимальный предварительный натяг подшипников. Серия 100 предлагается с тремя передаточными числами: 1:1, 1,1:1 и 1,43:1.

  • Серия 200 – Серия 200 имеет стандартный 1-дюймовый вал, изготовленный из высокопрочной стали, и доступен с тремя передаточными числами: 1:1, 1,5:1 и 2:1. Конические роликоподшипники обеспечивают повышенную грузоподъемность и срок службы подшипника. Высокопрочный алюминиевый корпус, состоящий из двух частей, обладает отличной теплоемкостью и коррозионной стойкостью, а перед отправкой устройство проходит испытания на герметичность.
  • Серия 400 – Серия 400 оснащена прецизионно коваными шестернями с четырьмя передаточными числами: 1:1, 1,35:1, 1,5:1 и 2:1, со спиральной фаской, доступной в соотношении 1:1. В стандартной комплектации с валом диаметром 1250 дюймов, изготовленным из высокопрочной стали, серия 400 весит от 25 до 30 фунтов, включая 28 унций. 80W-90 смазка.
  • Серия 500 – Серия 500 оснащена валом диаметром 1,375 дюйма, изготовленным из высокопрочной стали, а вал диаметром 1,50 дюйма доступен в ограниченном количестве вариантов. Модель 500 выпускается с четырьмя передаточными числами: 1:1, 1,35:1, 1,5:1 и 2:1, со спиральным скосом, доступным в соотношении 1:1. Серия 500 весит от 25 до 30 фунтов, включая 28 унций. трансмиссионного масла 80W-90, изготовлено с высокой точностью и отличается надежностью.
  • Серия 600 – Благодаря алюминиевому корпусу, состоящему из двух частей, серия 600 предлагается в шести соотношениях: 1:1, 1,18:1, 1,35:1, 1,5:1, 1,86:1 и 2:1. С валом диаметром 1,75 дюйма, изготовленным из высокопрочной стали, серия 600 весит от 60 до 70 фунтов, включая 85 унций. трансмиссионного масла и подвергается прецизионной обработке.
  • Серия 700 – Вес серии 700 составляет приблизительно 120 фунтов, включая 125 унций. трансмиссионного масла 80W-90 и имеет входной вал 1,75 дюйма и выходной вал 2,75 дюйма, изготовленные из высокопрочной стали. Серия 700 оснащена прецизионными коваными шестернями и передаточным числом 2,92:1.
  • Серия 700 Iron – Серия 700 Iron имеет цельный чугунный корпус для работы с большой производительностью и передаточное число 2,92:1. При весе около 190 фунтов. с 175 унций. смазки, серия 700 Iron имеет входной вал 1,75 дюйма и выходной вал 2,75 дюйма, изготовленные из высокопрочной стали.
  • Серия 800 – Вес серии 800 составляет приблизительно 120 фунтов, включая 125 унций. смазочного материала и имеет алюминиевый корпус, состоящий из двух частей, передаточное число 2,92: 1, стандартный входной вал 1,75 дюйма и выходной вал 2,75 дюйма из высокопрочной стали.
  • R20A – R20A имеет кованую прямозубую коническую шестерню с передаточным числом 1:1 и валы диаметром 1,75″, изготовленные из высокопрочной стали. R20A имеет специальный угол наклона вала 68 градусов.
  • h230 – Коробка передач h230 имеет стандартный вал диаметром 1,375″ из высокопрочной стали и передаточное число 1,61:1. Эта коробка передач имеет специальный угол вала 50 градусов. Он прецизионно обработан для точного зацепления зубчатого колеса и предварительного натяга подшипника. Модель h230 также оснащена коническими роликоподшипниками, которые обеспечивают повышенную грузоподъемность и срок службы подшипника.

    • Дополнительные варианты редуктора Superior Gearbox Company

    В Superior Gearbox мы предлагаем несколько высококачественных конструкций редукторов, отвечающих вашим потребностям, в том числе:

    • S240 – Шпиндель серии 240 имеет двухсекционный алюминиевый корпус с литыми, полностью обработанными половинками корпуса для захвата и защиты подшипников и двухкромочных уплотнений. 1-дюймовый вал из высокопрочной стали входит в стандартную комплектацию, а S240 рекомендуется для использования в средних условиях, когда требуется его низкий профиль и короткое расстояние от лезвия до деки.
    • Встряхиватель – Наш редуктор встряхивателя изготовлен с использованием высокопрочных и экономичных шестерен из ковкого чугуна, отлит с интегрированными грузами и состоит из двух частей алюминиевого корпуса. Серия Shaker прошла 100% проверку на герметичность и весит примерно 80–9 г.0 фунтов
    • Серия IP39 (один вход) – Серия IP39 состоит из двухсекционного алюминиевого корпуса и стандартного передаточного числа 6,09:1. Он специально разработан для одного входа гидравлического двигателя.
    • Серия IP39 (двойной вход) – Наш редуктор с двойным входом серии IP39 предназначен для двойного входа гидравлического двигателя со стандартным передаточным числом 6,09:1.

    Свяжитесь с Superior Gearbox Ваш поставщик зубчатых передач

    Компания Superior Gearbox специализируется на надежных коробках передач и системах трансмиссии. С 1975, мы производим высококачественные приводы для различных отраслей промышленности и приложений. Наши редукторы могут быть изготовлены по индивидуальному заказу, чтобы удовлетворить даже самые высокие требования.

    Чтобы запросить расценки или узнать больше о зубчатых передачах, свяжитесь с нами сегодня.

    100 Series

    1 ″ диаметр

    200 серии

    1 ″ диаметр

    400 серии

    1/4 ″ Диаметр 9000 4009
    1/4 ″ Диаметр 9000 4005
    500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500.0138

    600 Series

    1 3/4″ Diameter Shafts

    700 Series

    2 3/4″ Diameter Shafts

    700 Iron Series

    2 3/4″ Diameter Shafts

    800 Series

    1 3/4 ″ диаметры диаметром

    800 Iron Series

    1 3/4 ″ Диаметр

    R20A

    1 3/4 ″ Диаметр

    H230 SERIATER

    H230 ″

    H230 ″

    . Валы диаметром 4″

    Shaker

    IP39 Series

    ОДИН Вход

    IP39 Series

    Dual Input

    СПОСКОЛЬНЫЕ СПОСОБНОСТИ

    Полный онлайн -онлайн -QUOTE , и COTTE SPECTED . загрузка ваших фотографий.

    Отправьте свои фотографии и спецификации по адресу: [email protected] .

    Позвоните нам по телефону 1-800-346-5745 , чтобы обсудить ваши производственные потребности. Вы всегда будете говорить с реальным человеком!





    Комплекты уплотнений и подшипников можно приобрести на сайте Superiorgearboxdirect.com.

    Сервисные руководства можно скачать здесь.

    Спирально-конические редукторы

    Спирально-конические редукторы

    VOGEL подходят для универсального использования благодаря своей удобной конструкции и адаптивности. Эффективный и надежный высокопроизводительный агрегат доступен в различных версиях. Как и все спирально-конические редукторы VOGEL, они изготавливаются с использованием современного метода производства шлифованных зубьев по дуге окружности по Клингельнбергу. Для клиентов это означает более высокое качество и точность зубьев, а также более быстрые сроки поставки.

    L

    Угловой редуктор со сплошным валом со шпонкой

    Передаточные числа: i [-] 1,0 – 6,0 Макс. acceleration torque: T 2maxzul [Nm] 27 – 15300
    Nominal torque on output shaft: T 2Nzul [Nm] 10 – 5700
    Max . люфт: j [угл. мин] 10, 7, [4]
    Макс. скорость ввода: N 1maxzul [мин -1 ] до 4500


    Режим работы S5. Пожалуйста, свяжитесь с нами, если вы собираетесь использовать другие режимы работы.

    Каталоги и инструкции по обслуживанию
    Данные 2D и 3D
    Форма запроса

    У вас есть индивидуальные требования?
    У нас есть подходящее решение для каждого клиента. Мы с нетерпением ждем ответа от вас.

    Индивидуальное решение

    ML

    Угловой редуктор со сплошным валом со шпонкой

    4 Макс. acceleration torque:
    Передаточные числа: i [-] 1,0 – 6,0
    T 2maxzul [Nm] 27 – 15300
    Nominal torque on output shaft: T 2Nzul [Nm] 10 – 5700
    Max . люфт: j [аркмин] 10, 7, [4]
    Макс. скорость ввода: N 1maxzul [мин -1 ] до 5000


    Режим работы S5. Пожалуйста, свяжитесь с нами, если вы собираетесь использовать другие режимы работы.

    Каталоги и инструкции по обслуживанию
    Данные 2D и 3D
    Форма запроса

    У вас есть индивидуальные требования?
    У нас есть подходящее решение для каждого клиента. Мы с нетерпением ждем ответа от вас.

    Индивидуальное решение

    H

    Угловой редуктор с полым валом и шпоночным пазом

    4 Макс. крутящий момент:
    Передаточные числа: i [-] 1,0 – 6,0
    T 2maxzul [Нм] 27 – 15300
    Номинальный крутящий момент на выходном валу: T 2Nzul [Нм] 10 – 5700
    Макс. люфт: j [угл. мин] 10, 7, [4]
    Макс. скорость ввода: N 1maxzul [мин -1 ] до 4500


    Режим работы S5. Пожалуйста, свяжитесь с нами, если вы собираетесь использовать другие режимы работы.

    Каталоги и инструкции по обслуживанию
    Данные 2D и 3D
    Форма запроса

    У вас есть индивидуальные требования?
    У нас есть подходящее решение для каждого клиента. Мы с нетерпением ждем ответа от вас.

    Индивидуальное решение

    MH

    Угловой редуктор с полым валом и шпоночным пазом

    1 9. люфт:
    Передаточные числа: i [-] 1,0 – 6,050 9,0 крутящий момент ускорения: T 2maxzul [Нм] 18 – 15300
    Номинальный крутящий момент на выходном валу: T 2Nzul [Нм] 10 – 5700
    j [угл. мин] 10, 7, [4]
    Макс. скорость ввода: N 1maxzul [мин -1 ] до 5000


    Режим работы S5. Пожалуйста, свяжитесь с нами, если вы собираетесь использовать другие режимы работы.

    Каталоги и инструкции по обслуживанию
    Данные 2D и 3D
    Форма запроса

    У вас есть индивидуальные требования?
    У нас есть подходящее решение для каждого клиента. Мы с нетерпением ждем ответа от вас.

    Индивидуальное решение

    K

    Угловой редуктор со сплошным валом со шпонкой

    0
    Передаточные отношения: i [-] 1,0 – 6,0
    Макс. крутящий момент ускорения: T 2maxzul [Nm] 27 – 3240
    Nominal torque on output shaft: T 2Nzul [Nm] 10 – 1100
    Max. люфт: j [угл. мин] 10, 7, [4]
    Макс. скорость ввода: N 1maxzul [мин -1 ] 3000 – 4500


    . Режим работы S. Пожалуйста, свяжитесь с нами, если вы собираетесь использовать другие режимы работы.

    Каталоги и инструкции по обслуживанию
    Данные 2D и 3D
    Форма запроса

    У вас есть индивидуальные требования?
    У нас есть подходящее решение для каждого клиента. Мы с нетерпением ждем ответа от вас.

    Индивидуальное решение

    MK

    Угловой редуктор со сплошным валом со шпонкой

    4 Макс. крутящий момент ускорения:
    Передаточные числа: i [-] 1,0 – 6,0
    T 2maxzul [Nm] 27 – 3240
    Nominal torque on output shaft: T 2Nzul [Nm] 10 – 1100
    Max. люфт: j [угл. мин] 10, 7, [4]
    Макс. скорость ввода: N 1maxzul [мин -1 ] 3000 – 4500


    . Режим работы S. Пожалуйста, свяжитесь с нами, если вы собираетесь использовать другие режимы работы.

    Каталоги и инструкции по обслуживанию
    Данные 2D и 3D
    Форма запроса

    У вас есть индивидуальные требования?
    У нас есть подходящее решение для каждого клиента. Мы с нетерпением ждем ответа от вас.

    Индивидуальное решение

    LV

    Угловой редуктор со сплошным валом со шпонкой

    4 Макс. крутящий момент ускорения:
    Передаточные отношения: i [-] 1,0 – 6,0
    T 2maxzul [Nm] 27 – 3240
    Nominal torque on output shaft: T 2Nzul [Nm] 10 – 1100
    Max. люфт: j [угл. мин] 10, 7, [4]
    Макс. скорость ввода: N 1maxzul [мин -1 ] 3000 – 4500


    . Режим работы S. Пожалуйста, свяжитесь с нами, если вы собираетесь использовать другие режимы работы.

    Каталоги и инструкции по обслуживанию
    Данные 2D и 3D
    Форма запроса

    У вас есть индивидуальные требования?
    У нас есть подходящее решение для каждого клиента. Мы с нетерпением ждем ответа от вас.

    Индивидуальное решение

    LS

    Угловой редуктор со сплошным валом со шпонкой

    Передаточные числа: i [-] 1/1,5 – 1/2,0 Макс. крутящий момент ускорения: T 2maxzul [Nm] 45 – 2160
    Nominal torque on output shaft: T 2Nzul [Nm] 23 – 720
    Max. люфт: j [угл. мин] 10, 7, [4]
    Макс. скорость ввода: N 1maxzul [мин -1 ] 3000 – 4500


    . Режим работы S. Пожалуйста, свяжитесь с нами, если вы собираетесь использовать другие режимы работы.

    Каталоги и инструкции по обслуживанию
    Данные 2D и 3D
    Форма запроса

    У вас есть индивидуальные требования?
    У нас есть подходящее решение для каждого клиента. Мы с нетерпением ждем ответа от вас.

    Индивидуальное решение

    Откройте для себя три линейки наших продуктов

    Разделив наш ассортимент редукторов на три линейки продуктов, мы обеспечиваем большую прозрачность и облегчаем вам выбор. Испытайте наш опыт³, который устанавливает новые стандарты для любых данных с точки зрения инновационных и надежных технологий.

    СЕРВО Шестерни

    МЕХАНИЧЕСКИЕ Шестерни

    ПРОМЫШЛЕННЫЕ Шестерни

    Мы с нетерпением ждем вашего ответа.

    У вас есть вопросы о нашей продукции или вам нужна личная консультация? Вы можете найти подходящее контактное лицо для вас здесь.

    Перейти к контактным лицам

    • © 2022 Wilhelm Vogel GmbH
    • Распечатать страницу
    • Общие положения и условия
    • Карта сайта
    • Выходные данные
    • Заявление о конфиденциальности

    Прямоугольные спирально-конические редукторы, передаточное число 1:1 или 2:1

    2-ходовые и 3-ходовые модели. Конфигурации с полым отверстием и встречным вращением тоже.

    • Герметичный, герметичный редуктор
    • Механически обработанная алюминиевая конструкция
    • Анодированный редуктор
    • Валы из нержавеющей стали 303/304
    • 86200012
    • Конические роликовые подшипники
    • Двойные манжетные уплотнения вала с пружинной нагрузкой
    • Крепеж из нержавеющей стали
    • Предварительно смазанный со смазочной пластиной 1500
    • Отверстие для отверстий под зерно
    • Ключи из нержавеющей стали 9

      Нажмите на картинку, чтобы увеличить

      Branham расширяет линейку спирально-конических редукторов

      Сейчас! 2- и 3-ходовые модели #4303 шириной 4,125 дюйма. Выберите из валов 0,750 и 1,00 дюйма, а также валов 20 и 25 мм с метрическим креплением. Ключи, застежки и валы из нержавеющей стали. Также был добавлен спиральный скос 2:1 с корпусом шириной 5,00, 3-ходовым и валом 0,750 дюйма.

      Наши модели #4304 на 100% взаимозаменяемы с аналогичными моделями таких компаний, как Zero-Max и Mitrpak. Наши редукторы для производства матрасов взаимозаменяемы с Cyclo-Index и Gribetz Intl.

      Все модели имеют усиленные шарикоподшипники с двойным уплотнением и закаленные шестерни.

      Спиральные конические редукторы Branham

      Товар # Модель Устанавливать Соотношение Ширина корпуса (дюймы) # валов Диаметр вала # шарикоподшипников Максимальный крутящий момент, дюйм-фунт Макс. об/мин
      4304-0403 2СБ2.125/1:1ФМСБМ.625 Фланец и сторона 1:1 2,125 2 0,625 дюйма 4 82 1800
      4304-0412 2СБ2. 125/1:1СБМ.625 Боковая база 1:1 2,125 2 0,625 дюйма 4 82 1800
      4304-0428 2СБ2. 125/1:1БМ.500 База 1:1 2,125 2 . 500 4 82 1800
      4304-0401 3СБ2. 125/1:1ФМСБМ.625 Фланец и сторона 1:1 2,125 3 0,625 дюйма 6 82 1800
      4304-0402 3СБ2. 125/1:1СБМ.625 Боковая база 1:1 2,125 3 0,625 дюйма 6 82 1800
      4304-0416 3SB2. 125/1:1FMSBMCR.625 Фланец и сторона 1:1 2,125 3, встречный поворот 0,625 дюйма 6 82 1800
      4304-0601 3ХБСБ2. 57/1:1СБМ.625 Боковая база 1:1 2,57 1, полое отверстие 0,625 дюйма 6 82 1800
      4304-0602 2СБ2. 57/1:1СБМ.625 Боковая база 1:1 2,57 2 0,625 дюйма 4 82 1800
      4304-0600 3СБ2. 57/1:1СБМ.625 Боковая база 1:1 2,57 3 0,625 дюйма 6 82 1800
      4303-0041 2СБ4. 125/1:1БМ.750 База 1:1 4.125 2 0,750 дюйма 2 693 1750
      4303-0040 2СБ4. 125/1:1БМ1.00 База 1:1 4.125 2 1,00 дюйма 2 693 1750
      4303-0043 2СБ4. 125/1:1БМ25 База 1:1 4.125 2 25 мм 2 693 1750
      4303-0045 2СБ4. 125/1:1БМ20 База 1:1 4.125 2 20мм 2 693 1750
      4303-0030 3СБ4. 125/1:1БМ1.00 База 1:1 4.125 3 1,00 дюйма 3 693 1750
      4303-0031 3СБ4. 125/1:1БМ25 База 1:1 4.125 3 25 мм 3 693 1750
      4303-0042 3СБ4. 125/1:1БМ.750 База 1:1 4.125 3 0,750 дюйма 3 693 1750
      4303-0044 3СБ4. 125/1:1БМ20 База 1:1 4.125 3 20мм 3 693 1750
      4303-0050 3СБ5. 00/2:1БМ.750 База 2:1 5.00 3 0,750 дюйма 3 876 2400

      Таблица крутящего момента для корпуса шириной 2,125 и 2,57 дюйма

      transition.in.duration.800ms=”open”>
      об/мин HP Крутящий момент, дюйм-фунт
      50 0,06 76
      100 . 13 82
      200 0,26 82
      300 . 39 82
      600 0,75 79
      900 1,0 70
      1200 1,3 68
      1800 1,8 63

      Таблица крутящего момента для корпуса шириной 4,125 дюйма

      transition.in.duration.800ms=”open”>
      об/мин HP Крутящий момент, дюйм-фунт
      100 1.1 693
      300 3. 1 650
      400 4.1 645
      690 6,8 620
      850 8. 3 615
      1150 10,9 600
      1750 16. 1 580

      Таблица крутящего момента для корпуса шириной 5,00 дюймов

      transition.in.duration.800ms=”open”>
      об/мин HP Крутящий момент, дюйм-фунт
      100 0,7 876
      300 2. 0 829
      400 2,6 815
      690 4. 3 788
      850 5.2 777
      1150 6,9 761
      1750 10. 2 736
      2400 13,7 717

      Узнать цену

      Настройте файл САПР

      partcommunity.com/3d-cad-models/branham-spiral-bevels-custom-products-wc-branham?info=wcbranham%2Fspiral_bevels.prj&cwid=6971 ”/>

      Конические редукторы – ELSTO

      Конические редукторы и редукторы с угловым приводом

      Серия A


      Конические редукторы с прямым углом

      Конические редукторы Bonfiglioli серии A обладают хорошей эффективностью благодаря точному выравниванию и качеству передачи. Серия A также обладает большой универсальностью благодаря множеству передаточных чисел и вариантов двигателя. Используется в общем машиностроении, но также используется в качестве центрального привода в якорных лебедках.

      Look at the column with reducer types

      Type Torque [Nm]
      A 05 100
      A 10 150
      A 20 250
      A 30 410
      A 35 600
      A 41 850
      A 50 1500
      A 55 2000
      A 60 2800
      A 70 5000
      A 80 8000
      A 90 14000

      крутящий момент: 100 – 14. 000 нм
      Выходная мощность: 0,22 – 150 кВт
      передаточные числа: 5,4 – 1715

      Версии A Series
      .0963
      • Полый вал со шпоночным пазом и двумя 2 отверстиями
      • Зажимная втулка (без шпоночного паза)
      • Сплошной вал в метрических или британских размерах
      • Отдельные зажимные втулки нескольких размеров
        • 29 0048 шлиц по DIN5
      Исполнения с входом серии A
      • Стандартные фланцевые соединения двигателей IEC и NEMA
      • Сплошной входной вал метрических или дюймовых размеров
      Options A series
      Options
      • ATEX execution A10 – A60
      Electric motors
      • Integrated motors (compact version)
      • IEC электродвигатели с дополнительным моторным тормозом
      • Одно- и двухскоростные двигатели
      Тормозное исполнение
      • DC and AC brake supply
      • Fast brake application and release
      • Different types of rectifier available
      Motor options
      • Temperature sensors (thermistor or Clixon)
      • Separate forced cooling
      • Integrated encoder

      Серия RAN


      Конические редукторы

      Серия RAN предназначена для приложений, где необходим угловой привод. Серия проста в установке и почти не требует обслуживания. Наряду с версиями с передаточным числом 1:1 также доступны редукторы. Также доступны версии с несколькими выходными валами, как специальные версии для систем подъемных шпинделей.

      Look at the column with reducer types

      Type Torque [Nm]
      RAN 1 1350
      RAN 2 3000
      RAN 2R 3000
      RAN 08 3
      RAN 15 8
      RAN 18 15
      RAN 20 28
      RAN 24 80
      RAN 25 39
      RAN 28 150
      RAN 38 300
      RAN 48 600
      RAN 20 CAVO 28

      крутящий момент: 3 – 3. 000 нм
      Выходная мощность: 0,15 – 91 к.
      . РАН серия

      Output versions RAN series
      • Single or double solid shaft
      • Hollow shaft  with keyway
      • Splined execution RAN20 CAVO
      Input versions RAN series
      • Solid shaft со шпоночным пазом
      • Фланец двигателя IEC
      ({{ общий }})

      Идентификатор статьи Erp г. {{имя атрибута}} id != sortKey), ‘fa-sort-desc’: (attribute.id == sortKey && reverse), ‘fa-sort-asc’: (attribute.id == sortKey && !reverse) }”/>
      {{item.erp_article_id}} {{ item.attributes[attribute.id].value }}

      Сортировка по возрастанию и убыванию{{attribute.name}}

      Товаров на странице

      • 10
      • | 16
      • | 32
      • | 64

      Сортировать{{attribute. name}}

      По возрастанию По убыванию

      Сортировать{{attribute.name}}

      По возрастанию По убыванию

      {{item.title}}

      {{item.name}}

      {{item.manufacturer_code}}

      • {{ атрибут.имя }}: {{ item.attributes[attribute.id].value }}

      Перейти к продукту

      {{item.name}}

      {{item.manufacturer_code}}

        Особенности продукта
      • {{ attribute. name }}: {{ item.attributes[attribute.id].value }}

      Перейти к продукту

      Идентификатор статьи Erp {{имя атрибута}}
      {{item. erp_article_id}} {{ item.attributes[attribute.id].value }}

      • {{ attribute.name }}: {{ item.attributes[attribute.id].value }}

      Продукт проверен

      {{filter.name}}

      {{ filter.tooltipShort }} Больше информации

      Выберите вариант{{ option[1] }}

      {{filter.name}}

      {{ filter.tooltipShort }} Больше информации

      {{option.name}}

      {{опция. имя}}

      Изготовленные на заказ конические шестерни и прямоугольные редукторы

      Шестерни

      MS-Graessner предлагает стандартные спиральные конические шестерни, гипоидные конические шестерни и конические шестерни Zerol. Нестандартный? Не проблема. MS-Graessner специализируется на изготовлении зубчатых колес на заказ.

      BevelGear — спиральные, гипоидные и нулевые конические шестерни
      • Модуль мс от 0,5 до 12
      • Диаметр до 410 мм
      • Угол вала от 10° до 170°
      • Качество заточки зубьев до 1 DIN 3965
      • Качество фрезерованных зубьев до 7 DIN 3065

      Редукторы

      MS-Graessner предлагает высококачественные редукторы, рассчитанные на долгий срок службы. Редукторы доступны в стандартных отраслевых размерах, а также в нестандартных формах и размерах для любого применения и любой отрасли.

      DynaGear — высокоточные, высокодинамичные угловые редукторы
      • Гипоидные шестерни
      • Входная скорость до 8000 об/мин
      • Одноступенчатые передаточные числа от 3:1 до 15:1. Двухступенчатое соотношение до 150:1
      • Крутящий момент до 1440 Нм
      • Подходит для всех существующих сервоприводов
      DynaGear Eco — высокоэффективные прямоугольные редукторы
      • Гипоидные шестерни
      • Эффективность до 96%
      • Входная скорость до 6000 об/мин
      • Одноступенчатые передаточные числа 5:1, 8:1, 10:1 и 15:1
      • Крутящий момент до 260 Нм
      PowerGear – Редуктор с высоким крутящим моментом
      • Крутящий момент до 7000 Нм
      • Входная скорость до 7500 об/мин
      • Передаточное число от 1:1 до 5:1
      • Выходы сплошного и полого вала
      • Непосредственный монтаж двигателя или через фланец и муфту
      PowerGear HS — Высокоскоростная коробка передач
      • Входная скорость до 8500 об/мин
      • Верхний допустимый предел тепловых характеристик
      • Соотношения 1:1, 1,5:1 и 2:1
      • Выходы сплошного и полого вала
      • Непосредственный монтаж двигателя или через фланец и муфту
      PowerGear Miniature — миниатюрный спирально-конический редуктор
      • Входная скорость до 7500 об/мин
      • Низкий люфт и высокая точность передачи
      • Соотношения 1:1, 1,5:1, 2:1, 3:1, 4:1
      • Чрезвычайно легкий алюминиевый корпус
      • Необслуживаемый с синтетическим маслом
      KS TwinGear – Коническо-цилиндрический редуктор
      • Двухступенчатый редуктор с передаточным числом до 75:1
      • Входная скорость до 8000 об/мин
      • Крутящий момент до 7500 Нм
      • Выходы сплошного и полого вала
      • Высокая жесткость на кручение
      DesignGear — Индивидуальные специальные редукторы, изготовленные по вашим спецификациям
      • Редукторы со ступенями со знаком доступны в качестве управляющих и реверсивных редукторов типов
      • Смазка маслом с принудительной циркуляцией для высоких скоростей и высоких крутящих моментов
      • Редукторы с лабиринтным уплотнением с КПД >99 %
      • Высокотемпературные редукторы для температуры окружающей среды до 300°C
      • Все, что вам нужно. ..

      Принадлежности

      Увеличьте срок службы шестерен и редукторов благодаря точному мониторингу профилактического обслуживания в режиме реального времени. Принадлежности для редукторов MS-Graessner могут сэкономить ваши деньги за счет предотвращения незапланированных остановов машин, предотвращения внезапных отказов редукторов и помогают планировать своевременные мероприятия по техническому обслуживанию (замена масла, замена деталей и т. д.).

      SmartCheck — датчик вибрации со встроенным программным обеспечением
      • Точный мониторинг вибрации редуктора и редуктора в режиме реального времени
      • Сетевые возможности Ethernet
      • Измеряет вибрации в диапазоне ±50 g
      • Может также измерять ускорение, скорость, температуру до 70°C и параметры процесса
      • Данные легко доступны из любого стандартного веб-браузера
      PT1000 — Беспроводная система измерения температуры
      • Измеряет температуру окружающей среды и масла
      • Звуковые оповещения в режиме реального времени и оповещения по электронной почте
      • Рабочая температура до 200°C
      • Степень защиты IP68 на датчике PT1000 и кабеле
      • Срок службы батареи беспроводного передатчика до 3 лет (зависит от приложения)

      Запасные части

      Свяжитесь с нами и сообщите номер детали редуктора, серийный номер и то, что вам нужно. MS-Graessner предлагает замену любой детали коробки передач, включая, помимо прочего,

      .
      • Наборы шестерен
      • Валы
      • Уплотнения
      • Подшипники
      • Смазочные материалы

      Коробки передач с прямым углом | Корончатые зубчатые передачи

      Нажмите на картинку, чтобы увеличить

      Системы обработки, производства и приводов машин требуют надежности и высокой производительности. Для обеспечения такого уровня производительности прямоугольного редуктора требуются высокоточные шестерни, а также качественные материалы и конструкция.

      Гибкость и качество делают прямоугольные редукторы Crown Gear отличным вариантом для малых и больших объемов работ, а также для крутых или меняющихся плоскостей. Все узлы изготовлены с высокой точностью, тщательно проверены и поставляются предварительно смазанными для длительного срока службы без обслуживания. Zero-Max предлагает полный спектр типоразмеров и зубчатых передач с коронным зацеплением со степенью защиты IP65, стандартно со склада.

      Высококачественные угловые коробки передач

      Прямоугольные редукторы Crown Gear от Zero-Max обеспечивают надежную и экономичную передачу вращения, скорости и мощности под углом 90 градусов в эффективной компактной конструкции с бесшумной работой. Наши прямоугольные редукторы оснащены высококачественными спирально-коническими шестернями, установленными на входном и выходном валах, прецизионными подшипниками с уплотнениями, валами из нержавеющей стали, универсальным монтажом и не требуют технического обслуживания.


      Прямоугольный редуктор Спиральные конические шестерни

      Изогнутые зубья спирально-конических шестерен премиум-класса улучшают контакт зубьев шестерни, увеличивая допустимый крутящий момент и снижая вибрацию и шум на высоких скоростях. Полностью закрытая конструкция с полностью поддерживаемыми валами обеспечивает плавную и бесшумную работу, гарантируя, что внутренние шестерни не сместятся и не загрязнятся мусором.

      Опции углового редуктора с короной

      Все прямоугольные редукторы Crown Gear имеют литой алюминиевый корпус, обеспечивающий максимальную прочность и рассеивание тепла. Доступны коронные приводы с валами диаметром 3/8, 1/2, 5/8 и 3/4 дюйма в двух- и трехходовых устройствах с передаточными числами 1:1 и 2:1. Трехходовые агрегаты с передаточными числами 1:1 и 2:1 также доступны с 1-дюймовыми валами. Также доступны трехходовые агрегаты с выходными валами, вращающимися в противоположных направлениях. Кроме того, мы можем удовлетворить уникальные требования, а также несколько уникальных типов валов, в том числе:

      • В квадрате
      • Шлицевой
      • Расширенный
      • Укороченный
      • Ступенчатый

      Стандартные и IP65 передаточные числа редукторов Mitre

      Стандартные и угловые редукторы со степенью защиты IP65 доступны с передаточными числами 1:1 и 2:1 в двухходовой (один выходной вал) или трехходовой (два выходных вала) версиях. Все прямоугольные зубчатые передачи Crown поддерживают скорость до 2000 об/мин.

      • Стандарт:  корпус из черного анодированного алюминия, валы из немагнитной нержавеющей стали
      • Степень защиты IP65: Корпус из никелированного алюминия, валы из немагнитной нержавеющей стали, уплотнения валов, пищевая смазка

      Стандартные прямоугольные редукторы

      Стандартные корончатые зубчатые передачи имеют корпус из литого алюминия черного цвета, валы из нержавеющей стали и специально разработанные закаленные спиральные конические шестерни. Все модели постоянно смазываются высококачественной смазкой и не требуют технического обслуживания.

      • Двухсторонний угловой редуктор
      • Трехходовой угловой редуктор
      • Редуктор встречного вращения

      Прямоугольные зубчатые редукторы со степенью защиты IP65

      F Корпуса из никелированного литого алюминия, валы из нержавеющей стали, уплотнения валов и специально разработанные закаленные спирально-конические шестерни. Эти устройства были протестированы и сертифицированы на соответствие стандарту IP65 в независимой лаборатории и идеально подходят для приложений, требующих частого мытья, например, в пищевой промышленности. Все модели постоянно смазываются пищевой консистентной смазкой премиум-класса h2 и обеспечивают длительный срок службы без обслуживания.

      • Двухсторонний редуктор со степенью защиты IP-65
      • Трехходовой редуктор со степенью защиты IP-65
      • Противовращательный редуктор со степенью защиты IP-65

      Дифференциальные двухходовые, трехходовые и редукторы встречного вращения

      Стандартные двух- и трехходовые прямоугольные редукторы Crown Gear имеют два или три вала, расположенные таким образом, чтобы обеспечить передачу мощности под углом 90 градусов. Прямоугольные приводы идеально подходят для приложений с ограниченным пространством и там, где приводное оборудование должно находиться в непосредственной близости.
      Стандартные редукторы и редукторы с классом защиты IP65 с вращением в противоположных направлениях имеют два выходных вала, которые одновременно вращаются в противоположных направлениях, создавая идеальный противовес. Редукторы с противоположным вращением на 90 градусов следует использовать для приложений, требующих дополнительной стабильности в системах механического привода или для компенсации вибраций.

      Как выбрать угловой редуктор Crown Gear

      Выполнение этого процесса поможет вам выбрать подходящую угловую коробку передач для вашего применения.

      1. Определите предпочтительное соотношение вход/выход.  Стандартные соотношения: 1:1 и 2:1. Также можно использовать передаточное отношение 1:2, используя вал № 2 в качестве входного вала на агрегатах 2:1.
      2. Укажите, какие валы должны быть входными и выходными.  Этот шаг имеет решающее значение для определения того, что ни один вал не будет вращаться быстрее 2000 об/мин. Если в качестве входного вала выбран вал № 2 в моделях с передаточным числом 2:1, он может вращаться со скоростью не более 1000 об/мин. В моделях с соотношением 1:1 это не имеет значения. Однако выбор в любом случае повлияет на ваше крепление.
      3. Выберите тип привода.  Используйте двухстороннюю или трехстороннюю конфигурацию.
      4. Выберите стиль.  Определите, требуется ли стандартная модель или модель с защитой от проникновения пыли IP65/никелированная модель.
      5. Выберите правильный номер модели.  Выберите действительный номер модели; обратите внимание, что узлы с валами 3/8 дюйма имеют лыски, а узлы с валами 1/2, 5/8, 3/4 и 1 дюйм имеют стандартные шпоночные канавки. Также обратите внимание, что модели с 1-дюймовым валом доступны только в трехходовом исполнении.
      6. Убедитесь, что указанный выходной вал имеет крутящий момент, превышающий нагрузку вашего приложения.  Обязательно примените соответствующий коэффициент обслуживания.
      7. Если для вашего применения требуется модификация валов или корпусов, s завершите чертеж и описание применения на заводе.

      90-градусный редуктор Высококачественная конструкция и высокоэффективные характеристики

      Zero-Max имеет более чем 70-летнюю проверенную производительность конструкции в тысячах приложений. Наши редукторы Crown Gear обладают многочисленными функциями и преимуществами, некоторые из которых включают:

      • Подшипники с двойным уплотнением, которые удерживают смазку и не пропускают грязь.
      • Прецизионно закаленные и отшлифованные шарикоподшипники для плавной, бесшумной работы и длительного срока службы.
      • Немагнитные валы из нержавеющей стали, устойчивые к коррозии и требующие минимального обслуживания.
      • Легкий корпус из алюминиевого сплава для максимальной прочности и рассеивания тепла. Никелированный корпус для стандартной коррозионной стойкости в моделях со степенью защиты IP65.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
