Принцип работы реечной рулевой тяги

Реечный рулевой механизм

Реечный рулевой механизм — является самым распространенным типом механизма, устанавливаемым на легковые автомобили. Основными элементами рулевого механизма являются шестерня и рулевая рейка. Шестерня устанавливается на валу рулевого колеса и находится в постоянном зацеплении с рулевой (зубчатой) рейкой.
Схема реечного рулевого механизма

1 – подшипник скольжения; 2 – манжеты высокого давления; 3 – корпус золотников; 4 – насос; 5 – компенсационный бачок; 6 – рулевая тяга; 7 – рулевой вал; 8 – рейка; 9 – компрессионный уплотнитель; 10 – защитный чехол.
Работа реечного рулевого механизма происходит следующим образом. При вращении рулевого колеса рейка перемещается влево или вправо. Во время движения рейки перемещаются присоединенные к ней тяги рулевого привода и совершают поворот управляемых колес.

Реечный рулевой механизм отличается простотой конструкции и как следствие,  высоким КПД, а также имеет высокую жесткость. Но такой тип рулевого механизма чувствителен к ударным нагрузкам от неровностей дороги, склонен к вибрациям. По причине своих конструктивных особенностей реечный рулевой механизм применяется на переднеприводных автомобилях

Червячный рулевой механизм

Этот рулевой механизм является одним из «устаревших» устройств. Им оснащены практически все модели отечественной «классики». Механизм применяется на автомобилях с повышенной проходимостью с зависимой подвеской управляемых колес, а также в легких грузовых автомобилях и автобусах.

Конструктивно устройство состоит из следующих элементов:

• рулевой вал
• передача «червяк-ролик»
• картер
• рулевая сошка

Пара «червяк-ролик» находится в постоянном зацеплении. Глобоидальный червяк представляет собой нижнюю часть рулевого вала, а ролик закреплен на валу сошки. При вращении руля ролик перемещается по зубьям червяка, благодаря чему вал рулевой сошки также поворачивается. Результатом такого взаимодействия является передача поступательных движений на привод и колеса.

Рулевой механизм червячного типа имеет следующие преимущества:

• возможность поворота колес на больший угол
• гашение ударов от дорожных неровностей
• передача больших усилий
• обеспечение лучшей маневренности машины

Изготовление конструкции достаточно сложное и дорогое – в этом главный ее минус. Рулевое управление с таким механизмом состоит из множества соединений, периодическая регулировка которых просто необходима. В противном случае придется заменять поврежденные элементы.

Рулевая колонка

Выполняет передачу вращательного усилия, которое создает водитель для изменения направления. Состоит она из рулевого колеса, располагаемого в салоне (на него и воздействует водитель, вращая его). Оно жестко посажено на вал колонки. В устройстве этой части рулевого управления очень часто используется вал, разделенный на несколько частей, соединенных между собой карданными шарнирами.

Такая конструкция сделана не просто так. Во-первых, это позволяет менять угол положения рулевого колеса относительно механизма, смещать его в определенную сторону, что нередко необходимо при компоновке составных частей авто. В дополнение такая конструкция позволяет повысить комфортабельность салона – водитель может менять положение рулевого колеса по вылету и наклону, обеспечивая максимально удобное его положение.

Во-вторых, составная рулевая колонка имеет свойство «ломаться» в случае ДТП, снижая вероятность травмирования водителя. Суть такова – при фронтальном ударе двигатель может сместиться назад и толкнуть рулевой механизм. Если бы вал колонки был цельным, изменение положения механизма привело бы к выходу вала с рулевым колесом в салон. В случае же со составной колонкой, перемещение механизма будет сопровождаться всего лишь изменением угла одной составляющей вала относительно второй, а сама колонка остается неподвижной.

Винтовой рулевой механизм

Винтовой рулевой механизм объединяет следующие конструктивные элементы: винт на валу рулевого колеса; гайку, перемещаемую по винту; зубчатую рейку, нарезанную на гайке; зубчатый сектор, соединенный с рейкой; рулевую сошку, расположенную на валу сектора.

Особенностью винтового рулевого механизма является соединение винта и гайки с помощью шариков, чем достигается меньшее трение и износ пары.

Принципиально работа винтового рулевого механизма схожа с работой червячного механизма. Поворот рулевого колеса сопровождается вращением винта, который перемещает надетую на него гайку. При этом происходит циркуляция шариков. Гайка посредством зубчатой рейки перемещает зубчатый сектор и с ним рулевую сошку.

Винтовой рулевой механизм в сравнении с червячным механизмом имеет больший КПД и реализует большие усилия. Данный тип рулевого механизма устанавливается на отдельных легковых автомобилях представительского класса, тяжелых грузовых автомобилях и автобусах.

Заключение

В целом механизм является достаточно надежным узлом, не требующим никакого обслуживания. Но при этом эксплуатация рулевого управления автомобиля подразумевает проведение своевременной диагностики для выявления неисправностей.

Конструкция этого узла состоит из множества элементов с подвижными соединениями. А где такие соединения есть, со временем из-за износа контактирующих элементов, в них появляются люфты, которые в значительной мере могут повлиять на управляемость авто.

Сложность диагностики рулевого управления зависит от его конструктивного исполнения. Так в узлах с механизмом «шестерня-рейка» соединений, которые необходимо проверять не так уж и много: наконечники, зацепление шестерни с рейкой, карданы рулевой колонки.

А вот с червячным механизмом из-за сложной конструкции привода точек диагностики значительно больше.

Что касается ремонтных работ при нарушении работоспособности узла, то наконечники при сильном износе просто заменяются. В рулевом механизме на начальном этапе люфт удается убрать регулировкой зацепления, а если это не помогло – переборкой узла с использованием ремкомплектов. Карданы колонки, как и наконечники – просто заменяются.

Устройство автомобиля. Принцип работы рулевого механизма

В этой статье мы рассмотрим особенности двух наиболее распространенных типов рулевого механизма: реечный рулевой механизм и рулевой механизм с шариковой гайкой. Также мы расскажем о рулевом управлении с гидроусилителем и узнаем об интересных технологиях развития систем рулевого управления, позволяющих сократить расход топлива. Но, прежде всего, мы рассмотрим, как происходит поворот. Не все так просто, как может показаться.

Поворот автомобиля

Для обеспечения плавного поворота, каждое колесо должно описать разную окружность. В связи с тем, что внутреннее колесо описывает колесо меньшего радиуса, оно совершает более крутой поворот, чем внешнее. Если провести перпендикуляр к каждому колесу, линии будут пересекаться в центральной точке поворота. Геометрия поворота заставляет внутреннее колесо поворачиваться сильнее, чем внешнее.

Существует несколько типов рулевого механизма. Наиболее распространенными являются реечный рулевой механизм и рулевой механизм с шариковой гайкой.

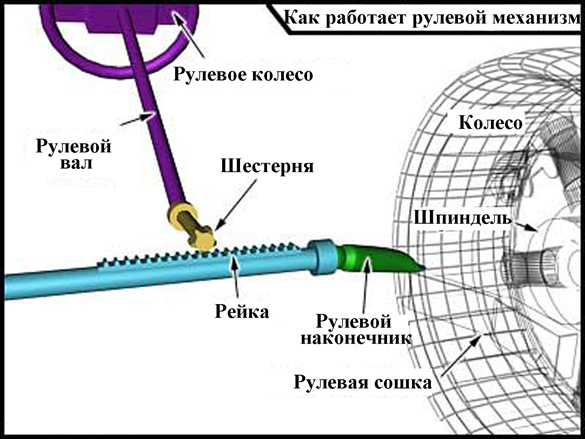

Реечный рулевой механизм

Ведущая шестерня сопряжена с валом рулевого механизма. Когда Вы поворачиваете руль, шестерня начинает вращаться и приводит рейку в движение. Рулевой наконечник на конце рейки соединяется с рулевой сошкой на шпинделе (см. рисунок).

Функции зубчатой рейки с шестерней заключаются в следующем:

• Она преобразует вращательное движение рулевого колеса в прямолинейное движение, необходимое для поворота колес.
• Она обеспечивает передаточное отношение для облегчения поворота колес.

Передаточное отношение рулевого механизма – это отношение градуса поворота руля к градусу поворота колес. Например, если один полный оборот руля (360 градусов) поворачивает колесо на 20 градусов, тогда передаточное отношение рулевого механизма составляет 18:1 (360 разделить на 20). Чем выше отношение, тем больше градус поворота руля. При этом, чем выше отношение, тем меньше усилий требуется приложить.

Как правило, у легких спортивных автомобилей передаточное отношение рулевого механизма ниже, чем у крупных автомобилей и грузовиков. При низком передаточном отношении у рулевого механизма более быстрый отклик, поэтому Вам не нужно с усилием крутить руль чтобы выполнить поворот. Чем меньше автомобиль, тем меньше его масса, и, даже при низком передаточном отношении, не требует прилагать дополнительное усилие для поворота.

Также существуют автомобили с переменным передаточным отношением рулевого механизма. В этом случае у зубчатой рейки с шестерней разный шаг зубьев (число зубьев на дюйм) в центре и по бокам. В результате, автомобиль реагирует на поворот руля быстрее (рейка расположена ближе к центру), а также снижается усилие при повороте руля до упора.

Реечный рулевой механизм с усилителем

Далее в статье мы рассмотрим компоненты усилителя. Но прежде мы расскажем о другом типе рулевого механизма.

Рулевой механизм с шариковой гайкой

Рулевой механизм с шариковой гайкой включает червячную передачу. Условно червячную передачу можно разделить на две части. Первая часть представляет собой металлически блок с резьбовым отверстием. Данный блок имеет зубья с наружной стороны, которые сопрягаются с шестерней, которая приводит в движение рулевую сошку (см. рисунок). Рулевое колесо соединено с резьбовым стержнем, похожим на болт, установленным в резьбовое отверстие блока. Когда рулевое колесо вращается, болт поворачивается вместе с ним. Вместо того, чтобы вкручиваться в блок, как обычные болты, этот болт закреплен так, что, когда он вращается, он приводит в движение блок, который, в свою очередь, приводит в движение червячную передачу.

Болт не соприкасается резьбой с блоком, поскольку она заполнена шарикоподшипниками, циркулирующими по механизму. Шариковые подшипники используются для двух целей: Они снижают трение и износ передачи, а также снижают загрязнение механизма. Если в рулевом механизме не будет шариков, на какое-то время зубья не будут соприкасаться друг с другом и Вы почувствуете что руль потерял жесткость.

Гидроусилитель в рулевом механизме с шариковой гайкой функционирует точно так же, как и в реечном рулевом механизме. Усиление обеспечивается подачей жидкости под высоким давлением на одну из сторон блока.

Далее мы рассмотрим компоненты гидроусилителя.

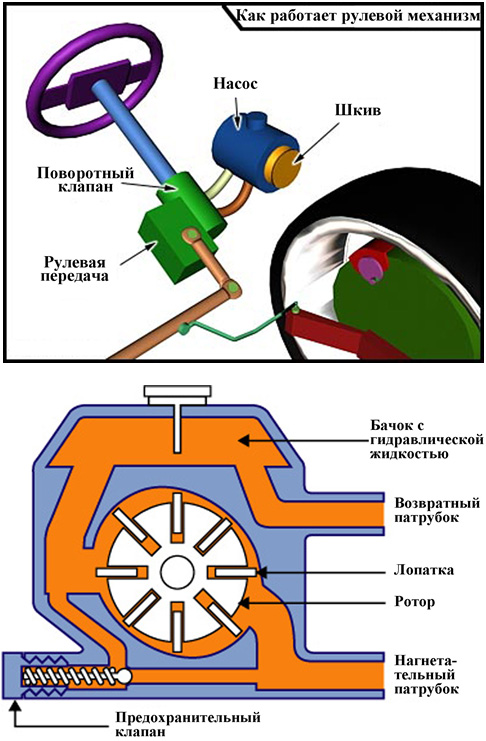

Гидроусилитель руля

Насос

При вращении лопатки выталкивают гидравлическую жидкость низкого давления из обратной магистрали в выпускное отверстие под высоким давлением. Сила потока зависит от количества оборотов двигателя автомобиля. Конструкция насоса обеспечивает необходимый напор даже на холостых оборотах. В результате, насос перемещает большее количество жидкости при работе двигателя на более высоких оборотах.

Насос имеет предохранительный клапан, обеспечивающий надлежащее давление, что особенно важно при высоких оборотах двигателя, когда подается большой объем жидкости.

Поворотный клапан

Основным компонентом поворотного клапана является торсион. Торсион представляет собой тонкий металлический стержень, который поворачивается под действием крутящего момента. Верхний конец торсиона соединен с рулевым колесом, а нижний с шестерней или червячной передачей (которая поворачивает колеса), при этом крутящий момент торсиона равен крутящему моменту, прилагаемого водителем для поворота колес. Чем выше прилагаемый крутящий момент, тем больше поворот торсиона. Входная часть вала рулевого механизма формирует внутреннюю часть поворотного клапана. Также он соединен с верхней частью торсиона. Нижняя часть торсиона соединена с внешней частью поворотного клапана. Торсион также вращает шестерню рулевого механизма, соединяясь с ведущей шестерней или червячной передачей, в зависимости от типа рулевого механизма.

При повороте торсион вращает внутреннюю часть поворотного клапана, внешняя часть при этом остается неподвижной. В связи с тем, что внутренняя часть клапана также соединена с рулевым валом (и, следовательно, с рулевым колесом), количество оборотов внутренней части клапана зависит от крутящего момента, прилагаемого водителем.

Когда руль неподвижен, обе гидравлические трубки обеспечивают равное значение давления на шестерню. Но при повороте клапана каналы открываются для подачи жидкости под высоким давлением к соответствующей трубке.

Практика показала не самую высокую эффективность такого типа усилителя рулевого управления.

Инновационные усилители руля

Фактически руль работает так же, как руль для компьютерных игр. Руль будет оснащен датчиками для подачи автомобилю сигналов о направлении движения колес и моторами, обеспечивающими отклик на действия автомобиля. Выходные данные таких датчиков будут использоваться для управления рулевым механизмом с электроприводом. В этом случае устраняется необходимость наличия рулевого вала, что увеличивает свободное пространство в моторном отсеке.

General Motors представила концепт-кар Hy-wire, на котором уже установлена такая система. Отличительной особенностью такой системы с электронным управлением от GM является то, что Вы можете сами настроить управляемость автомобиля с помощью нового компьютерного программного обеспечения без замены механических компонентов. В автомобилях с электронным управлением будущего Вы сможете подстроить систему контроля под себя нажатием лишь нескольких кнопок. Все очень просто! За последние пятьдесят лет система рулевого управления не сильно изменились. Но в следующем десятилетии наступит эпоха более экономичных автомобилей

Дорого и сложно: что ломается в рулевых рейках с ГУР, и как их ремонтируют

Рейки с ГУР: как устроены и какими бывают

По сути своей все реечные рулевые механизмы с гидроусилителем одинаковы. Однако при более подробном изучении можно выделить некоторые нюансы. Например, насечка зубьев на штоке рулевого механизма может быть прямой, под углом и с переменным шагом зубьев. Достоинства и недостатки каждого из вариантов в рамках этого материала рассматривать не будем.

Итак, принцип действия, как мы уже выяснили, один: шток перемещается во втулках, установленных в корпусе рулевого механизма, и уплотняется сальниками. Также существуют реечные механизмы с треугольным валом, как его называют мастера. Правда, одним и чуть ли не единственным из его достоинств можно назвать лишь возможность более раннего определения износа. В остальном он имеет только недостатки, самым существенным из которых является невозможность замены втулки и сальника штока без снятия поршня гидроусилителя (к этому мы еще вернемся ниже).

Шток рулевого механизма, независимо от исполнения, поджимается специальным упором, с помощью которого регулируется зазор в зацеплении. Вал ведущей шестерни рулевого механизма представляет собой единое целое с золотником. Золотник – это специальный перепускной клапан, который в зависимости от того, в какую сторону вы крутите руль, перенаправляет поток рабочей жидкости в полость справа или слева от поршня, смонтированного на штоке рулевого механизма, помогая тем самым вам во вращении руля. Поршень этот двигается внутри цилиндра, который является частью корпуса всего рулевого механизма.

Отдельно стоит упомянуть о вентиляции внутри рулевого механизма. Дело в том, что пыльники довольно плотно прижимаются к рулевым тягам и корпусу рулевого механизма, а потому при перемещении штока в одном из пыльников может создаться разрежение, что, в свою очередь, чревато ускоренным износом самого пыльника или, что еще хуже, подсосом пыли или грязи снаружи в корпус. Конструкторских решений данной проблемы существует три: вентиляционные каналы в штоке рулевого механизма, вентиляционные каналы в корпусе рулевого механизма, соединенные трубкой, и вентиляционные каналы в пыльниках, которые также соединены трубкой.

Последний подход, надо признать, самый ненадежный. Если трубку сорвет или повредится пыльник в месте подсоединения, рулевой механизм сразу же наполнится водой и грязью, что незамедлительно приведет вас туда, где побывали мы, чтобы создать данный материал.

Насосы ГУР

Прежде чем перейти к нюансам эксплуатации и поломок, стоит отдельно упомянуть один из наиболее дорогостоящих элементов ГУР – его насос. Существует два типа насосов, отличающихся по типу привода – с приводом от коленчатого вала двигателя и с приводом от электродвигателя. Сегодня мы рассматриваем насос в первом исполнении.

Устроен он довольно просто: две плиты, в которых вырезаны каналы забора и подачи рабочей жидкости, накрывают статорное кольцо с эллипсоидным профилем, внутри которого вращается ротор с лопатками.

Благодаря центробежной силе лопатки при вращении выдвигаются из своих пазов, в результате чего происходит забор жидкости. Продвигаясь далее по поверхности статора, лопатка перемещается внутрь паза и выталкивает жидкость под давлением в канал и далее в систему. Регулируется давление с помощью специального клапана.

Все это помещено в корпус, сверху которого установлен расширительный бачок, хотя зачастую он может быть смонтирован и отдельно от насоса.

С чего все начинается?

Начинается все, как правило, с жалоб клиента на стук или утечку рабочей жидкости. Другим, менее распространенным поводом обращения в сервис может быть резко потяжелевшее рулевое колесо и повышенный люфт руля. Ну а уже после обращения алгоритм действий вполне стандартен.

Прежде всего машина отправляется на подъемник, где проходит диагностика.

Опытный мастер без снятия определяет, рейка это или все же какой-то элемент ходовой части. Если причиной беспокойства все же является рейка, то ее демонтируют и отправляют в цех мойки и очистки.

В этом же цеху установлена пескоструйная машина, благодаря которой корпус рулевого механизма можно привести в почти идеальное состояние.

Почему почти? Потому что в идеальное состояние (можно сказать, первозданное) его могут привести в покрасочном цеху, если того пожелает заказчик.

Предварительно

Как только рулевой механизм оказывается в руках мастера, он устанавливает его на специальный диагностический стенд.

Установив, подсоединяет к нему шланги, по которым течет та же рабочая жидкость, что и на автомобиле (и которую, как мы помним, надо еще и изредка менять). Имитируя работу механизма на автомобиле, мастер проверяет его на наличие утечек, а также рабочее и максимальное давление в системе. По последним параметрам определяется техническое состояние золотникового клапана.

Диагностика и ремонт

Теперь рассмотрим все по порядку, от элемента к элементу, чтобы потом собрать для себя полную картину масштаба трагедии ремонта простого на первый взгляд механизма. Начнем с видимого: это корпус рулевого механизма и золотник.

На самом первом этапе, когда еще ничего не демонтировано, корпус можно только осмотреть и проверить на наличие явных дефектов или повреждений – например, трещин. Потом, когда механизм отправляют на разборку с целью восстановления и ремонта, проводят более детальную дефектовку корпуса. Она, в свою очередь, может выявить царапины на внутренней поверхности цилиндра.

Причиной царапин могут быть частички пыли, попавшие через порвавшийся или неплотно усаженный пыльник. Также пыли и грязи рулевой механизм может набрать через оборванную вентиляционную трубку, соединяющую пыльники.

Найденную трещину – небольшую и в не очень ответственном месте корпуса – может, еще и заварят, но если повреждение более существенное, то скорее всего вам посоветуют заменить корпус. Ну а царапины или коррозию на зеркале цилиндра удаляют шлифовкой.

Если корпус золотникового клапана является неотъемлемой частью корпуса рулевого механизма, то проверяют и его внутреннюю поверхность.

Часто на внутренней стороне контактной поверхности образовывается выборка (выемка), ведь уплотнительные кольца на золотнике все-таки тефлоновые. Из-за этой выборки золотник может подклинивать и, как следствие, руль будет вращаться с ощутимыми рывками – или же вовсе усилие при вращении вправо будет отличаться от усилия при вращении влево. Лечится этот недуг расточкой и гильзовкой: внутреннюю поверхность цилиндра растачивают до определенного диаметра и запрессовывают новую деталь из латуни с нужным внутренним диаметром и уже просверленными отверстиями под каналы.

Сам золотник тяжело привести в негодность, но вот его уплотнительные кольца могут наделать беды. На одном из фото видно, как кольцо расслоилось.

Тефлоновые кольца как элемент, в принципе, заменяются без проблем.

Однако от производителя к производителю конструкции могут быть разными, и золотник вместе со своим корпусом может быть отдельной деталью. Более того – отдельной неремонтируемой деталью. В этом случае возможна только замена в сборе.

Шток рейки – один из наиболее информативных элементов рулевого механизма в плане определения недугов без разборки.

Тут все логично и просто: если что-то случилось с зубьями – появится стук или закусывания, если разбилась втулка – тоже стук, износились сальники – утечка. Поэтому первое, что делает мастер, если рейка поступила с жалобой на стук – затягивает оную в тисках. Далее, вращая вал ведущей шестерни одной рукой, второй рукой через инструмент прикладывает к штоку усилие, как бы проворачивая его.

Таким образом определяют люфт в зубчатом зацеплении. В исправном рулевом механизме этого люфта быть не должно. В нашем случае люфт был, причем на всем ходе штока. Чтобы точнее понять, в чем дело, мастер подтянул регулировочную гайку упора штока, уменьшив тем самым зазор в зацеплении. Если при этом люфт пропал, значит можно еще покататься. На подопытном же механизме люфт пропал, но не на всем ходу. Из-за этого мастер посоветует отдать рейку в ремонт – однако владелец, конечно, может и отказаться, решив, что на данный момент это не очень критично.

Далее, выдвинув шток в крайнее правое положение, мастер проверил износ боковой втулки. Действо довольно простое: одной рукой берешься за корпус и прикладываешь большой палец к штоку, второй рукой пытаешься качать этот самый шток, а под приложенным пальцем при этом явно ощущается биение. Хотя быть его, разумеется, не должно. В таком случае необходимо извлекать из корпуса шток рулевой рейки вместе с сальниками, втулками и отправлять на ремонт.

У самого штока может быть несколько дефектов: износ зубьев, износ уплотнительного кольца поршня, износ рабочей поверхности штока или коррозия, а также износ боковой втулки.

В принципе все дефекты можно устранить, кроме чрезмерного износа зубьев или сколов на них. Кольца и втулки заменяются, при необходимости даже с поршнями.

А износ или коррозия «выравниваются» шлифовкой вала.

При этом уменьшение диаметра вала после шлифовки не беда, так как существуют сальники ремонтных размеров.

После снятия штока проверяют и упор. Его контактная часть имеет пластиковую втулку, которая может износиться – тогда упор придется заменить. Бывает, что и сам упор ломается из-за подклинивания и перекоса.

Ну а теперь, как и обещали, поговорим о треугольных штоках. Их называют так, потому что с торца шток действительно треугольный – правда, только в зубчатой его части. Неудобство заключается в том, что один сальник со втулкой мы можем заменить без проблем, а вот второй сальник и втулку – никак, потому что сальник круглый.

Поэтому, чтобы выполнить столь простое действие, необходимо отдать шток в токарный цех: там аккуратно срежут поршень, заменят то, что нужно заменить, и так же аккуратно поставят поршень на место и обкаткой закрепят на штоке. Как и ожидалось, по закону Мерфи у нас в ремонтируемом ГУР именно треугольный шток.

Еще пару слов по сальникам: это расходный материал, потому на производстве его в избытке.

Уже было указано, что существуют сальники первого, а иногда и второго ремонтных размеров. Это хорошая новость для клиентов, так как восстановление вала все же дешевле его замены.

Еще один важный и интересный нюанс – взаимозаменяемость штоков. Иногда, если того требуют обстоятельства или возникает острая нужда, мастера прибегают к небольшим хитростям. Например, бывает так, что штоки есть в большом количестве только на праворульную модификацию очень популярной у нас модели. И если насечка зубьев на штоке прямая, то проблем со взаимозаменяемостью нет. Если же косая – пиши пропало и готовься к растратам.

Еще один пример взаимозаменяемости – соплатформенные модели. Вспомним, кто у нас самые яркие представители глобализации. Вот, например, Audi Q7, Porsche Cayenne и VW Touareg – соплатформенники, это известно всем. Так вот у этих моделей абсолютно разные рулевые механизмы! Различие в насечке зубьев штока тянет за собой целую вереницу изменений в настройках электронных систем. Иной шаг – значит, другой ход, значит, другое положение датчика угла поворота руля, а это и усилие на руле, и системы стабилизации, и так далее… Вывод очевиден: просто взять и «перебросить» рейку с одного автомобиля на другой не получится.

Переходим к насосу гидроусилителя. Его неисправность можно определить еще на работающем автомобиле. Он может гудеть постоянно, при изменении числа оборотов или в крайнем положении рулевого колеса. Последнее – скорее не неисправность, а взывание к благоразумию, так как удерживание руля в данном положении более 20 секунд может быть чревато неприятными последствиями.

После демонтажа с автомобиля, не разбирая, насос можно проверить на специальном стенде, в который заложены изначально эталонные параметры технически исправных насосов.

Стенд автоматически разгоняет насос до 500, 1 000 и 1 500 оборотов в минуту и отслеживает работу – в первую очередь, регулятора давления. Сравнивая графики работы эталонного и диагностируемого насосов, мастер делает вывод о техническом состоянии последнего. Если исключить завоздушенность системы и предположить, что рабочая жидкость системы в норме, то причиной шума может быть износ деталей насоса.

Самые нагруженные детали в насосе – лопатки. Из-за сил, действующих на них, вырабатываются прорези в роторе – они из прямоугольных превращаются в более округлые, а лопатка начинает болтаться. Следствием этого становится ступенчатая выработка на кольце статора. Разболтанная лопатка начинает изнашивать боковые плиты с каналами, отправляя тем самым всю сборку в утиль. Самым плачевным состоянием насоса может быть разрушение ротора, как произошло в нашем примере.

К счастью, каждый из элементов можно заменить новым – они есть в наличии.

Ремонт окончен

Окончив ремонт насоса гидроусилителя, его отправляют на специальный стенд для окончательной диагностики. Если все в порядке – на очереди звонок клиенту и радостные вести.

После устранения всех дефектов и неисправностей детали рулевого механизма поступают мастеру на сборку.

Одновременно с этим к нему «заходят» и все сальники, уплотнительные кольца и втулки. Мастер собирает все воедино, после чего снова отправляет рейку на диагностический стенд: в нашем случае MSG MS502M. Повторив весь диагностический процесс и убедившись в технической исправности рулевого механизма, мастер со спокойной душой передает его в отдел выдачи (он же приемки). Кстати, после сборки на все места соединения и регулировочную гайку упора штока наносится краска – своего рода пломба, чтобы избежать возможных претензий от недобропорядочных клиентов.

Чем раньше, тем безопаснее и дешевле

В заключение напомню, что любой, даже самый тихий и неприметный стук, исходящий от рулевого механизма, зачастую выливается в большие растраты, а потому, если вы не планируете «слить» машину при первой же проблеме, не откладывайте диагностику на потом. Уделяйте особое внимание усилию на рулевом колесе и при малейшем подозрении на что-то неладное отправляйтесь прямиком в нормальный, проверенный сервис. Рулевое управление – одна из систем, напрямую отвечающих за безопасность движения, и отношение к ней должно быть на соответствующем уровне.

Особая благодарность в подготовке материала и консультациях компании Мастер Сервис (MSG), контактные данные +7 (800) 350-99-23 (Москва), +380 (57) 738-33-08 (Харьков).

Опрос

А вам приходилось ремонтировать рулевую рейку с ГУР?

Всего голосов:

Рейка и шестерня – Повторная публикация в Википедии // WIKI 2

Анимация зубчатой ​​рейки

Рейка и шестерня – это тип линейного привода, который содержит круговую шестерню (шестерня ), включающую линейную шестерню (зубчатую рейку ), которая преобразует вращательное движение в линейное движение. Привод шестерни во вращение вызывает линейный привод рейки. При линейном перемещении рейки шестерня приводится во вращение.В реечной передаче могут использоваться как прямые, так и косозубые шестерни. Цилиндрические шестерни предпочтительнее из-за их более тихой работы и более высокой несущей способности. Максимальное усилие, которое может быть передано в реечной механизм, определяется шагом зубьев и размером шестерни.

Например, в зубчатой ​​железной дороге вращение шестерни, установленной на локомотиве или железнодорожном вагоне, затрагивает стойку, расположенную между рельсами, и помогает перемещать поезд по крутому склону.

На каждую пару сопряженных эвольвентных профилей приходится базовая стойка.Эта базовая рейка представляет собой профиль сопряженной шестерни с бесконечным радиусом шага (то есть зубчатая прямая кромка). ^[1]

Генераторная стойка – это контур стойки, используемый для обозначения деталей зуба и размеров для конструкции генерирующего инструмента, такого как червячная фреза или зуборезный станок. ^[1]

Энциклопедия YouTube

• 1/3

  Просмотры:

  33 948

  2 816

  5 999

• ✪ Реечная шестерня Fusion 360

• ✪ Начинающие инженеры Rack And Pinion

Содержание

Приложения

Комбинации зубчатой ​​рейки и шестерни часто используются как часть простого линейного привода, где вращение вала, приводимого в движение вручную или от двигателя, преобразуется в линейное движение.

Рейка несет полную нагрузку привода непосредственно, поэтому ведущая шестерня обычно небольшая, поэтому передаточное число снижает необходимый крутящий момент. Эта сила, а значит, и крутящий момент, все еще может быть значительным, и поэтому обычно непосредственно перед ним используется редуктор с редуктором либо зубчатым, либо червячным редуктором. Реечные шестерни имеют более высокое передаточное число, поэтому требуют большего крутящего момента, чем винтовые приводы.

Кресла подъемники

Большинство лестничных подъемников сегодня работают с реечной системой. ^{[ требуется ссылка ]}

Рулевое управление

Реечное рулевое управление в автомобиле

Рейка и шестерня обычно используются в рулевом механизме автомобилей или других колесных транспортных средств с управляемым колесом. Рейка и шестерня обеспечивают меньшее механическое преимущество по сравнению с другими механизмами, такими как рециркулирующий шар, но меньший люфт и большая обратная связь или «ощущение» рулевого управления. Механизм может быть усилен, обычно гидравлическими или электрическими средствами.

Использование регулируемой рейки (все еще использующей обычную шестерню) было изобретено Артуром Эрнестом Бишопом ^[2] в 1970-х годах, чтобы улучшить реакцию автомобиля и “ощущение” рулевого управления, особенно на высоких скоростях.Он также разработал недорогой процесс ковки на прессе для изготовления стоек, устраняющий необходимость в обработке зубьев шестерен.

Рельсовые пути

Рельсовая железнодорожная ось

Зубчатые железные дороги – это горные железные дороги, которые используют стойку, встроенную в центр пути, и шестерню на своих локомотивах. Это позволяет им работать на крутых уклонах, до 45 градусов, в отличие от обычных железных дорог, которые используют только трение для передвижения. Кроме того, добавление стойки и шестерни обеспечивает эти поезда управляемыми тормозами и снижает воздействие снега или льда на рельсы.

Приводы

Пневматические реечные приводы

В приводах используется зубчатая рейка с двумя реечными рейками и одной шестерней. Примером являются пневматические реечные приводы, которые могут использоваться для управления арматурой на трубопроводном транспорте. Приводы на рисунке справа используются для управления клапанами большого водопровода. В верхнем приводе можно увидеть серую сигнальную линию управления, соединяющуюся с соленоидным клапаном (небольшой черный ящик, прикрепленный к задней части верхнего привода), который используется в качестве пилота для привода.Электромагнитный клапан регулирует давление воздуха, поступающего из входной воздушной линии (маленькая зеленая трубка). Выходящий из электромагнитного клапана воздух подается в камеру в середине привода, увеличивая давление. Давление в камере привода отталкивает поршни. При перемещении поршней друг от друга прикрепленные рейки также перемещаются вдоль поршней в противоположных направлениях по отношению к двум рейкам. Две рейки зацеплены с шестерней прямо напротив зубьев шестерни.Когда две стойки перемещаются, шестерня поворачивается, в результате чего вращается прикрепленный к ней главный клапан водопровода. ^{[3] [4]}

Стойка дугообразная

Изогнутая зубчатая рейка называется дугообразной зубчатой ​​рейкой. ^[5] Этот термин встречается во многих патентных заявках. ^{[ какой? ]}

История

Китайский Wu Pei Chih (1621) описал османские турецкие мушкеты, в которых использовался зубчатый механизм, который, как было известно, не использовался ни в каком европейском или китайском огнестрельном оружии того времени. ^[6]
