Введение
Клапаны осевого типа являются элементами запорной и регулирующей арматуры. Они применяются в различных сферах, связанных с транспортировкой жидких и газообразных рабочих сред. Широкое распространение осевые клапаны получили на магистральных нефтепроводах, нефтеперерабатывающих предприятиях, в газотранспортных и газодобывающих системах.
Названные устройства характеризуются компактностью, высокой производительностью и низким уровнем шума. Осевая конструкция позволяет предотвратить образование эрозии и избежать турбулентного потока рабочей среды.
В то же время подвижные сопряжения клапанов, в частности реечный механизм, подвержены повышенному трению, что отрицательно влияет на эксплуатационные свойства и срок службы изделий.
Наиболее эффективным решением этой задачи стало применение антифрикционных твердосмазочных покрытий MODENGY.
Обслуживание клапанов осевого типа: проблемы и решения
Запорный элемент (поршень) клапана осевого типа приводится в движение реечной передачей, состоящей из расположенных под прямым углом косозубых реек – штока поршня и шпинделя (рис. 1).
Рис. 1. Реечный приводной механизм клапана осевого типа
Такая конструкция предполагает высокую точность изготовления и минимальный зазор между элементами зубчатой передачи.
Так как рейки работают в режиме скольжения при высоких нагрузках и повышенных потерях на трение, то для работы привода требуются значительные усилия. Силы трения, возникающие при эксплуатации клапана, вызывают упругую деформацию реек. Даже незначительное изменение геометрии зубьев может привести к серьезным последствиям, включая заклинивание передачи.
Для предотвращения негативных моментов при эксплуатации клапанов осевого типа необходимо применять такие смазочные материалы, которые бы выдерживали высокие контактные давления, возникающие между сопряженными поверхностями при низкой скорости их перемещения.
Традиционные пластичные смазки выдавливаются из зоны контакта. Остаточная граничная пленка слишком тонкая, поэтому недостаточно эффективно снижает трение.
Оптимальное решение проблемы – применение технологии твердой смазки, которую реализуют специальные покрытия с высокодисперсными частицами антифрикционных материалов.
Что представляют собой антифрикционные твердосмазочные покрытия?
Антифрикционные твердосмазочные покрытия – это группа материалов, которые представляют собой мелкодисперсные частицы твердых смазок, равномерно распределенные в специальных связующих веществах и растворителях.
При нанесении на поверхность растворители испаряются, а связующие компоненты полимеризуются. В результате образуется тонкая, но прочная пленка – своеобразная полимерная матрица, в ячейках которой расположены частицы твердосмазочных веществ. Она сглаживает микронеровности и улучшает скольжение сопряженных поверхностей (рис.
2).
Рис. 2. Антифрикционное твердосмазочное покрытие на поверхности детали
Антифрикционные твердосмазочные покрытия выдерживают значительные нагрузки (до 2500 МПа) и имеют очень малое сопротивление сдвигу, т.е. обеспечивают максимально низкий коэффициент трения (до 0,03).
В зависимости от типа твердой смазки покрытия могут работать в диапазоне температур от -200 до +600 ºС.
Покрытия MODENGY для реечного механизма
Специально для реечных механизмов различного оборудования российская компания “Моденжи” разработала антифрикционное твердосмазочное покрытие MODENGY 1005. Оно наносится на рейки однократно и в течение всего срока службы устройств обеспечивает их защиту.
MODENGY 1005 изготовлено на основе дисульфида молибдена и графита. Оно работает в диапазоне температур -70…+255 °С, обеспечивает очень низкий коэффициент трения (от 0,03) и отличается высокой износостойкостью (280 тыс.
циклов при испытании ASTM D2714).
На рис. 3 внешний вид детали реечного механизма с покрытием MODENGY 1005.
Рис. 3. Рейка клапана осевого типа с покрытием MODENGY 1005
Покрытие наносится на подготовленную поверхность методом распыления. Через 10 минут слой материала становится сухим на ощупь, что позволяет транспортировать обработанные детали без риска его повреждения.
Полное отверждение покрытия возможно только при нагреве до +130 ºС и выдержки деталей в течение 70 мин. При температуре +200 ºС время полимеризации сокращается до 40 минут.
Опытным путем установлено, что применение покрытия MODENGY 1005 снижает трение в зубчатом зацеплении в 3-5 раз. Это позволяет увеличить ресурс узла, повысить плавность хода и точность регулирования клапана.
youtube.com/embed/0KV6Lhat4ZQ?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””>
Заключение
Покрытие MODENGY 1005 придает элементам реечной передачи, работающей в экстремальных условиях высоких нагрузок, необходимый комплекс триботехнических и защитных свойств.
Технология твердой смазки позволяет эффективно управлять трением, повышать ресурс и энергоэффективность клапанов осевого типа.

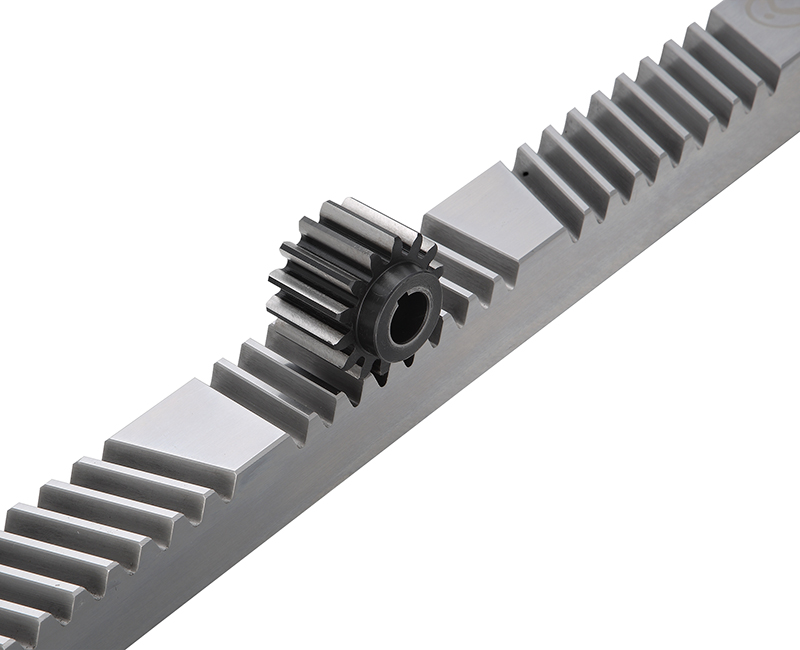

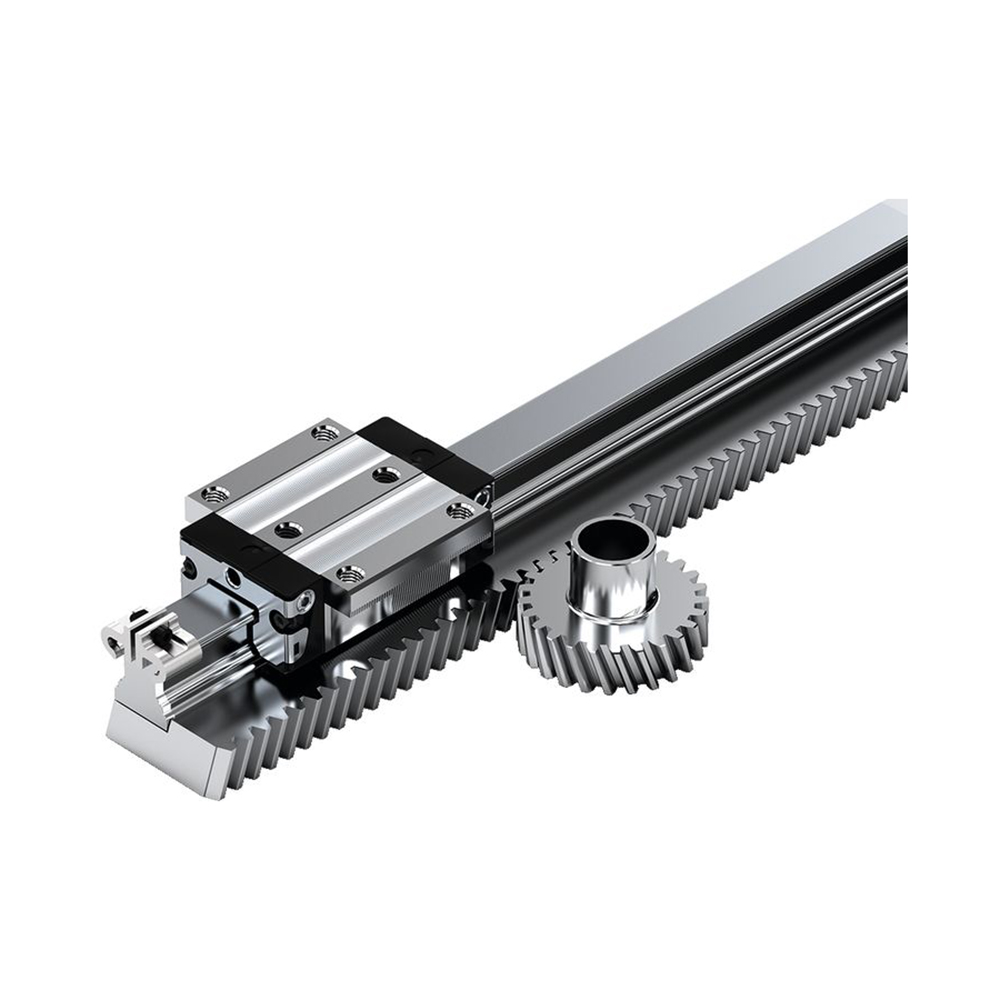

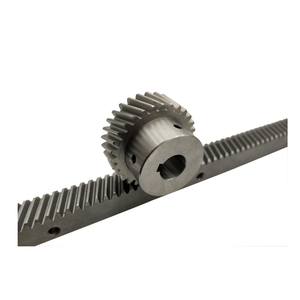

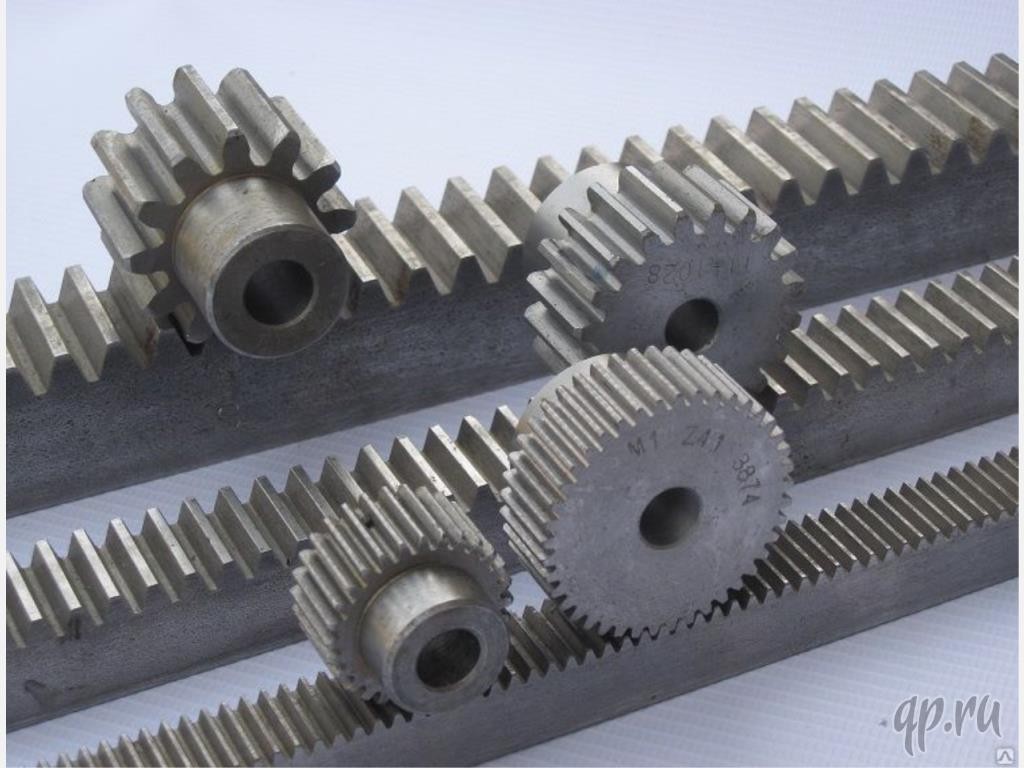

Зубчато реечный вариатор – Зубчато-реечный механизм
Реечные механизмы и их ремонт
Технические требования к ремонту и сборке:
- Ось опор ползуна (цилиндра) должна быть перпендикулярна оси коленчатого вала.
- Отверстия во вкладышах коренных опор вала и шатунов, коренные и шатунные шейки должны иметь правильную геометрическую форму, размеры в пределах допусков, требуемую шероховатость поверхности.
- При запрессовке втулки в верхнюю головку шатуна проследить за совпадением смазочных каналов шатуна и втулки.
- Проверить на плите и при необходимости пришабрить плоскости разъема вкладышей, которые должны плотно прилегать к соответствующим шейкам вала. Установка вкладышей в опорах вала и нижней головке шатуна без зазоров достигается за счет регулировочных прокладок.
- Оси отверстий верхней и нижней головок шатуна в сборе Должны быть параллельны.
- Закрепление крышек подшипников коренных шеек вала начинать со средней опоры. Гайку затягивать динамометрическими ключами в несколько приемов.
www.webrarium.ru

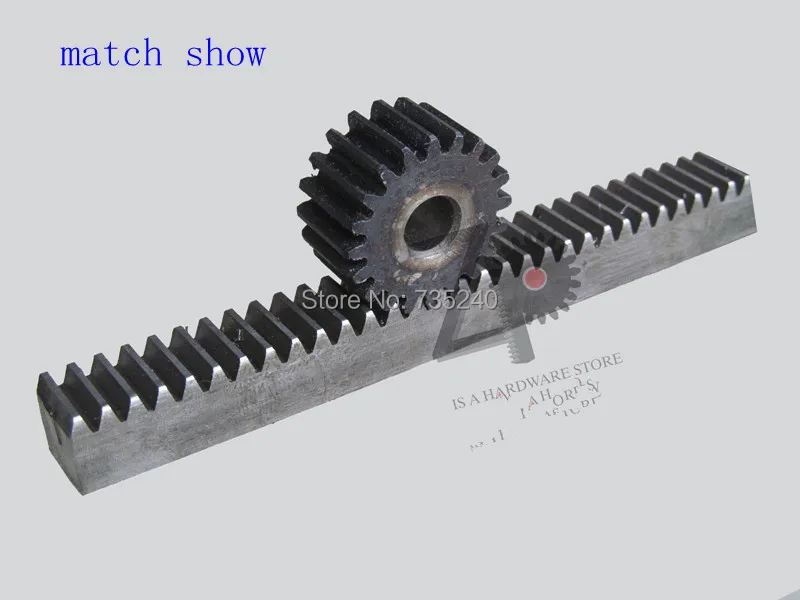

Реечный механизм
Изобретение относится к машиностроению, а именно к гидравлическим приводам для преобразования возвратно-поступательного движения входных звеньев в возвратно-вращательное движение выходного звена. Устройство содержит два гидроцилиндра с поршнями и штоками, зубчатые рейки и поворотное колесо.
При этом выходные участки реек выполнены за одно целое с поршнями гидроцилиндров, жестко связанных между собой, а собственно рейки выполнены за одно целое со штоками поршней. Причем геометрические оси штоков относительно геометрической оси гидроцилиндров расположены с различными эксцентриситетами. 2 ил.
Известна реечная передача [1, с. 154, Рис. 12.1, к.], содержащая реечную шестерню и рейку, преобразующая вращательное движение шестерни в поступательное движение рейки или наоборот. В передаче применяют одну реечную шестерню и одну рейку. Недостатком такой передачи является невозможность получения на выходе двух движений во взаимно-противоположных направлениях.
Недостатками известного механизма, принятого за прототип, являются: – Неопределенность функционирования, заключающаяся в двух выходных движениях, не связанных между собой на выходе, когда по условиям работы необходимо иметь единственное выходное движение; – На этом основании недостатком является также невозможность преобразования возвратно-поступательного движения выходных звеньев в возвратно-вращательное движение входного звена; – К тому же, выполнение кинематической пары между выходными концами реек и стойками в виде шарниров, может приводить к появлению момента вокруг этих опор и заклиниванию между рейками и вращающимся колесом.
Сущность изобретения состоит в том, что выходные концы реек выполнены за одно целое с поршнями приводных гидроцилиндров, жестко связанных между собой, кроме того, рейки выполнены за одно целое со штоками гидроцилиндров, причем геометрические оси штоков относительно геометрической оси цилиндров расположены с различными эксцентриситетами.
Реечный механизм состоит из двух соединенных между собой цилиндров 1 и 2, поршней 3 и 4 со штоками 5 и 6, являющимися выходными участками зубчатых реек 8 и 9, и поворотного колеса 7, на оси которого закреплен исполнительный орган рабочей машины. Геометрические оси штоков O1O1 и O2O2 относительно единой геометрической оси цилиндров OO расположены с разными эксцентриситетами e1 и e2. Напорные полости гидроцилиндров А и В соединены с единой гидросистемой С.
При подаче рабочей жидкости в полость А цилиндра 1 и полость B цилиндра 2 поршни цилиндров 3 и 4, перемещаясь вдоль осей OO цилиндров, поворачивают штоками 5 и 6 с рейками 8 и 9 поворотное колесо 7.
В этом случае ведущим может быть либо колесо 7 (как в прототипе) и тогда оба поршня 3 и 4, связанные с рейками, будут выполнять роль поршней насоса, качающего рабочую жидкость в гидросистему С, либо ведущими могут быть поршни 3 и 4, получающие движение из одной гидросистемы, и тогда ведомым станет колесо 7.
Источники информации 1. Гусенков П.Г. Детали машин: Учебник для вузов – М.: Bысш. шк., 1986.
Реечный механизм, включающий два гидроцилиндра с поршнями и штоками, зубчатые рейки и поворотное колесо, отличающийся тем, что выходные участки реек выполнены за одно целое с поршнями гидроцилиндров, гидроцилиндры жестко связаны между собой, а собственно рейки выполнены за одно целое со штоками поршней, причем геометрические оси штоков относительно геометрической оси гидроцилиндров расположены с различными эксцентриситетами.
www.findpatent.ru
Механизмы реечные – Справочник химика 21
При прокатке в непрерьшном стане на удерживаемой оправке применяют механизм реечного типа с приводом, позволяющим регулировать скорость подачи.
Удерживание оправки производится с самого начала прокатки, и весь процесс протекает при постоянной скорости оправки. Величину и скорость перемещения оправки определяют по заданному алгоритму на основании фактических скоростей валков и взаимного положения гильзы и оправки перед прокаткой. [c.129]
Реечный (гребковый) классификатор (рис. 231) состоит из наклонно установленного прямоугольного корыта 18, рамы с гребками 16 и подъемно-приводного механизма рамы 1—15, сообщающего гребкам поступательно-возвратное движение вдоль дпа корыта и в вертикальном направлении. [c.301]
Реечный механизм привода (рис. 2.36, а) целесообразно использовать для поднутрений глубиной до 30 мм [/р = — (с + /)1. Оформляющий знак 6 закреплен в рейке 3 и фиксируется клином 5. Рейка находится в зацеплении с зубчатым колесом /, установленным в корпусе 2. Корпус закреплен на плите 7. Колесо вращает рейка 4, свободный ход с которой обеспечивает при размыкании формы выход клина 5 из знака 6.
При этом рейка [c.209]
Изменения передаточного числа редуктора и, следовательно, частоты вращения дозирующего валика у станков драных систем (кроме первой) и 11-й, 12-й размольных систем достигают применением механизма с вытяжной шпонкой, управляемого рукояткой через реечную шестерню. Другие исполнения устройств подачи продукта не имеют шпонки в редукторах. Вращение от ведомого шкива плоскоременной передачи редукторам передается через кулачковую муфту, включение которой сблокировано с грубым привалом вальцов посредством рычагов и вилки. [c.417]
По окончании перемешивания при помощи маховичка 7 и соединенного с ним реечного механизма открывают разгрузочную -задвижку 8, которая находится в днище корыта. Во время выгрузки перемешивающие лопасти не выключаются. Выгрузка мыльной массы производится постепенно на ленточный транспортер, передающий ее на пилирную вальцовую машину. [c.170]
Схема прибора показана на рис. 3. Гибкий ртутный манометр 1 оканчивается стеклянными капиллярами 14 и /5 диаметром 0,5— мм, в которых над менисками ртути установлены контакты 4 ц 5 ъ виде металлических нитей, не смачивающихся ртутью, и постоянно замкнутый контакт 6.
Контакт 4 — регулируемый. Одно колено манометра соединено гибкой трубкой 2 с пористым датчиком 3 и закреплено на ползуне реечного механизма 7 для быстрой, грубой установки равновесия в пусковой момент. Второе колено закреплено на гайке винтового механизма подъема и опускания 8 с приводом от реверсивного электродвигателя 10 через червячный редуктор 9. Электродвигатель автоматически управляется контактным устройством через реверсивный магнитный пускатель //, состоящий из двух сблокированных электромагнитных реле. Запись осуществляется пером на барабане 12 с приводом от часового механизма 13. Воронка 16 предотвращает выливание ртути из. [c.405]
Центральный литник соединен с 8-образной системой разводящих литников, размещенных в обойме матрицы 12. 8-образная форма литниковой системы обеспечивает центральный впрыск в обе формующих полости, которые из-за реечно-управляемого механизма выталкивания расположены со смещением. Место впуска после установки ручки скрыто. [c.68]
Для вспомогательных подъемов и перемещений на небольшие расстояния применяют реечные, винтовые и гидравлические домкраты, представляющие собой подъемные механизмы небольших размеров и массы.
Реечный домкрат состоит из корпуса, внутри которого перемещается выдвижная рейка с зубцами. На рейке имеется лапа, посредством которой поднимается груз. Поднимают или опускают груз вращением рукоятки, соединенной с рейкой системой шестерен. Для удержания груза на определенной высоте установлен храповик с собачкой. При открытой собачке груз удерживается только усилием, приложенным к рукоятке, что является существенным недостатком реечных домкратов. Реечные домкраты имеют грузоподъемность 3-5 т. [c.74]

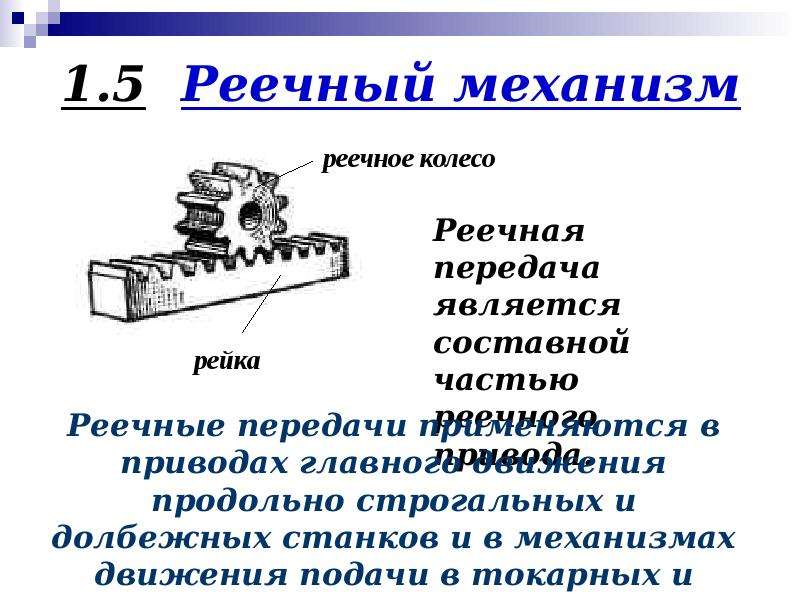

Зубчато-реечный механизм (рис. 185) состоит из зубчатого цилиндрического колеса и зубчатой рейки — планки с нарезанными на ней зубьями. Такой механизм можно использовать для различных целей [c.273]
Для периодических перемещений карусели наиболее часто используются кулачково-роликовый и мальтийский механизмы, реже другие механизмы (реечно-храновый, пневматический и т. д.). Кинематические схемы строятся обычно в соответствии с одной из трех групп, описанных ранее.
[c.212]
Из большого количества конструкций нижних механизмов наклона в настоящее время распространены два типа — роликовый механизм (рис. 2-12,а и б) и механизм, осуществляющий качение печи по-плоской или выпуклой поверхности (рис. 2-12,в и г). Первый механизм применяют обычно с реечно-зубча-той передачей, при которой на днище печи закрепляется дугообразная зубчатая рейка, сцепленная с выходной шестерней электромеханического привода. При вращении шестерни рейка перемещается и вызывает перекатывание печи по роликам носок печи описывает окружность, отклоняясь вниз и назад (см. рис. 2-24). Последнее представляется существенным недостатком роликового механизма, так как оно создает значительные неудобства при выливе металла. Кроме того, такой привод обходится дорого и сложен в монтаже. Поэтому при наклоне печи по роликам [c.55]
В металлургических цехах жидкая и густая смазки применяются для зубчатых, червячных и реечных зацеплений, подшипников скольжения (опорных и упорных), подшипников качения (шарикоподшипников, роликоподшипников и игольчатых подшипников), плоских поверхностей скольжения (направляющих поверхностей), цилиндрических направляющих втулок, сферических опорных поверхностей (подпятников) и винтовых соединений (нажимные винты и гайки, винты и гайки механизмов передвижения упоров и направляющих линеек, винты и гайки подъемных устройств укладывателей и т.
д). [c.7]
На верхней плоскости станины установлен привод 5, в который входят червячный редуктор, вариатор с реечным механизмом управления, фланцевый электродвигатель. Ведущий щкив вариатора закреплен на валу электродвигателя, а ведомый — на червячном валу редуктора. На свободном валу электродвигателя имеется штурвал ручного поворота. Составной частью привода является вал с разгрузочной звездочкой. Она передает наполненные банки на отводящий конвейер для перемещения их к приемному конвейеру закаточной машины. [c.1275]
Чашев 1Й классификатор (рис. 31) представляет собой чашу 2, внутри которой медленно вращается вал 3 с вертикальными гребками. Суспензия известкового молока поступает в середину чаши. Оседающий на дно чаши шлам гребки сдвигают к центральному отверстию в ее дне, и он поступает в наклонный лоток с реечным механизмом, снабженным гребками 4. Реечный механизм совершает возвратно-поступательное движение от специального привода 5, вследствие чего шлам перемещается гребками-рейками к верхнему краю лотка 7, где промывается горячей водой и удаляется через выгружное отверстие б.
Промывная вода, двигаясь противотоком к шламу через центральное отверстие в дне чаши, поднимается вверх и вытекает вместе с очищенным известковым молоком через слив 1. [c.72]
Реечный и спиральный классификаторы (ряс. 1У-29 и 1У-30). Классификаторы рееадого типа, например системы Дорра, и спиральные классификаторы, например системы Акинса, применяются для классификации уже в течение полустолетия. Названия реечный и спиральный указывают на тип механизма, устанавливаемого в таких аппаратах с наклонным днищем. Это [c.352]
chem21.info
виды, устройство и принцип работы
Основой рулевого управления любого автомобиля является рулевой механизм. Он предназначен для преобразования вращательных движений рулевого колеса в возвратно-поступательные движения рулевого привода. Другими словами, данное устройство превращает повороты руля в нужные перемещения тяг и поворот управляемых колес. Основным параметром механизма является передаточное число.
А само устройство, по сути, представляет собой редуктор, т.е. механическую передачу.
Функции механизма
Основными функциями устройства являются:
- преобразование усилия от руля (рулевого колеса)
- передача полученного усилия на рулевой привод
Устройство рулевого механизма различается в зависимости от способа преобразования крутящего момента. По этому параметру выделяют червячный и реечный виды механизмов. Существует еще винтовой тип, принцип работы которого схож с червячной передачей, но он имеет больший КПД и реализует большее усилие.
Червячный рулевой механизм: устройство, принцип работы, преимущества и недостатки
Этот рулевой механизм является одним из «устаревших» устройств. Им оснащены практически все модели отечественной «классики». Механизм применяется на автомобилях с повышенной проходимостью с зависимой подвеской управляемых колес, а также в легких грузовых автомобилях и автобусах.
Конструктивно устройство состоит из следующих элементов:
- рулевой вал
- передача «червяк-ролик»
- картер
- рулевая сошка
Рулевой механизм червячного типа имеет следующие преимущества:
Изготовление конструкции достаточно сложное и дорогое – в этом главный ее минус. Рулевое управление с таким механизмом состоит из множества соединений, периодическая регулировка которых просто необходима. В противном случае придется заменять поврежденные элементы.

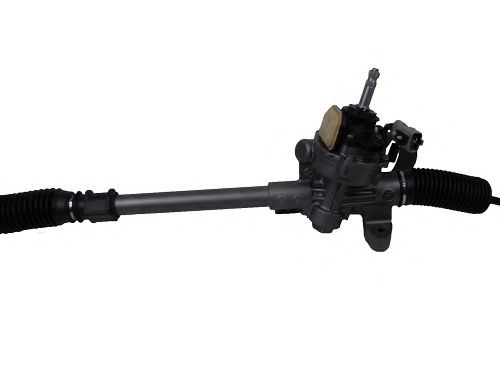

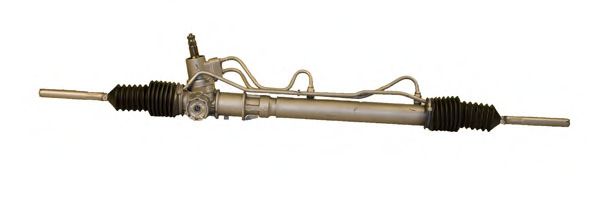

Реечный рулевой механизм: устройство, принцип работы, преимущества и недостатки
Рулевой механизм реечного типа считается более современным и удобным. В отличие от предыдущего узла, это устройство применимо на транспортных средствах с независимой подвеской управляемых колес.
В реечный рулевой механизм входят следующие элементы:
- корпус механизма
- передача «шестерня-рейка»
Механизм «шестерня-рейка» отличается простотой конструкции и высоким КПД.
К ее преимуществам также можно отнести:
- меньшее количество шарниров и тяг
- компактность и невысокая цена
- надежность и простота конструкции
Винтовой редуктор
Особенностью этого механизма является соединение с помощью шариков винта и гайки. За счет чего наблюдается меньшее трение и износ элементов. Механизм состоит из следующих элементов:
- вал рулевого колеса с винтом
- гайка, перемещаемая по винту
- зубчатая рейка, нарезанная на гайке
- зубчатый сектор, с которым соединена рейка
- рулевая сошка
Регулировка устройства
Регулировка рулевого механизма применяется для компенсации зазоров в механизмах «червяк-ролик» и «шестерня-рейка». В процессе эксплуатации в данных механизмах может появиться люфт, который может привести к быстрому износу элементов. Регулировать рулевой механизм необходимо только в соответствии с рекомендациями производителя и на специализированных СТО.
Избыточное «зажатие» механизма может привести к его заклиниванию при повороте руля в крайние положения, что чревато потерей управления автомобилем с соответствующими последствиями.
techautoport.ru
Устройство автомобиля. Принцип работы рулевого механизма
В этой статье мы рассмотрим особенности двух наиболее распространенных типов рулевого механизма: реечный рулевой механизм и рулевой механизм с шариковой гайкой. Также мы расскажем о рулевом управлении с гидроусилителем и узнаем об интересных технологиях развития систем рулевого управления, позволяющих сократить расход топлива. Но, прежде всего, мы рассмотрим, как происходит поворот. Не все так просто, как может показаться.
Для обеспечения плавного поворота, каждое колесо должно описать разную окружность. В связи с тем, что внутреннее колесо описывает колесо меньшего радиуса, оно совершает более крутой поворот, чем внешнее. Если провести перпендикуляр к каждому колесу, линии будут пересекаться в центральной точке поворота.
Геометрия поворота заставляет внутреннее колесо поворачиваться сильнее, чем внешнее.

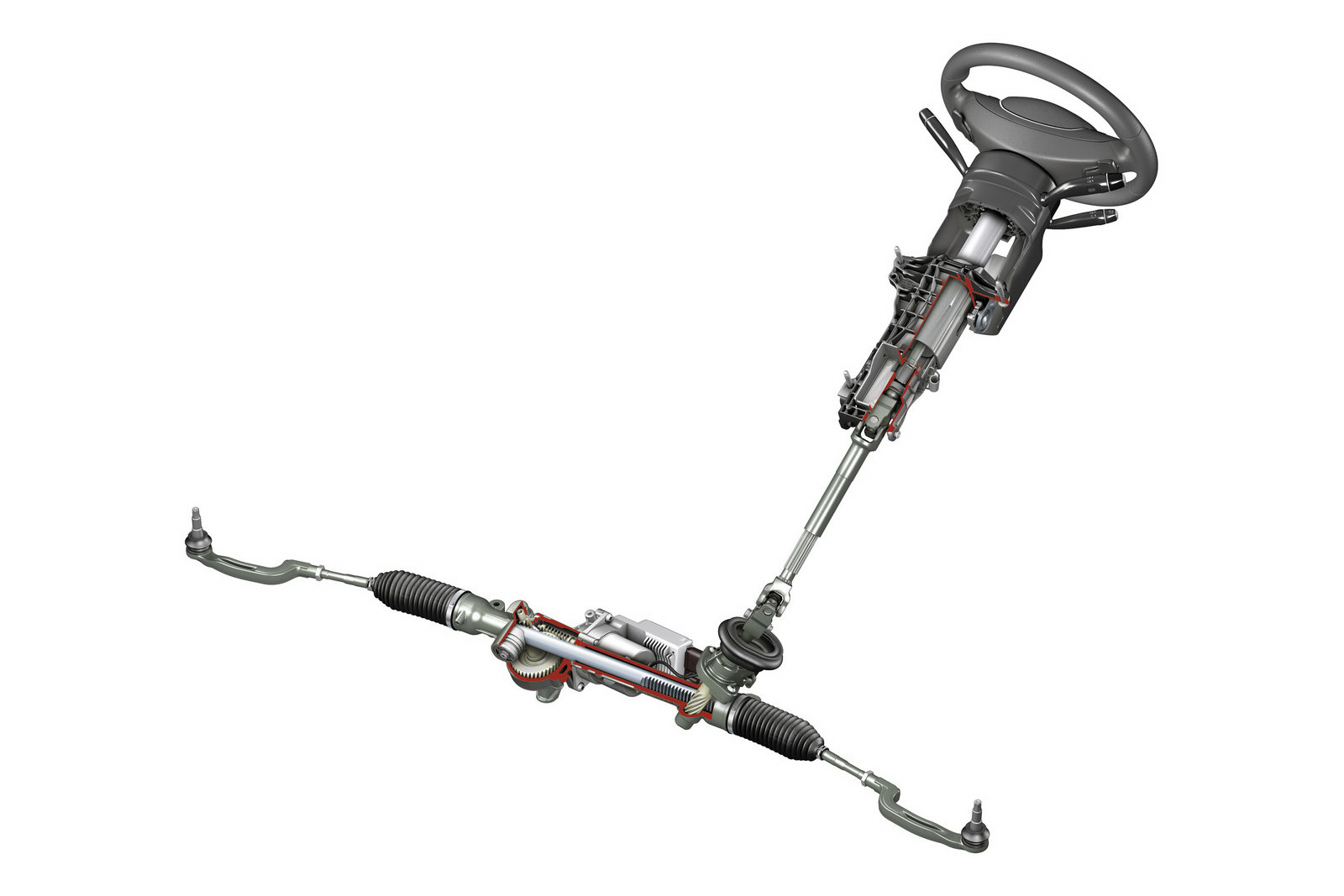

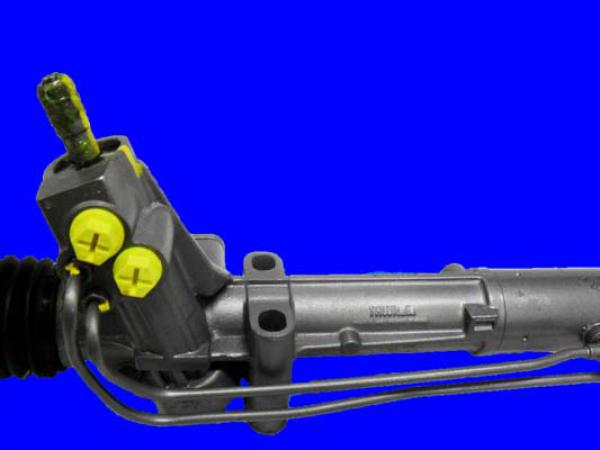

Реечный рулевой механизм

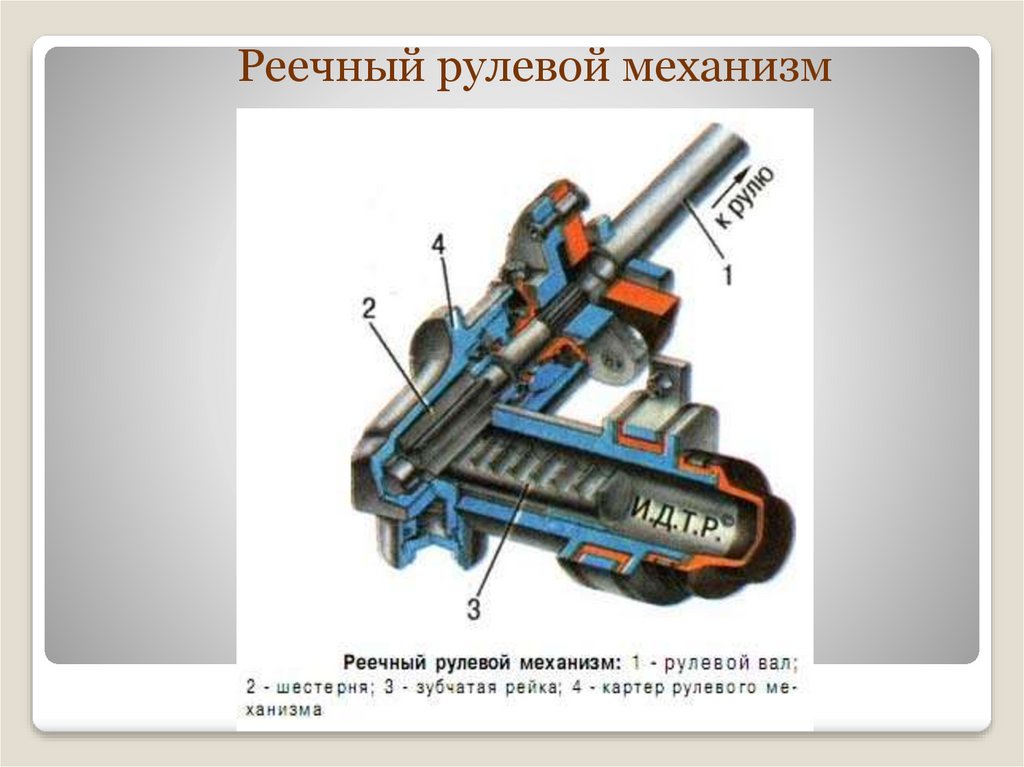

Ведущая шестерня сопряжена с валом рулевого механизма. Когда Вы поворачиваете руль, шестерня начинает вращаться и приводит рейку в движение. Рулевой наконечник на конце рейки соединяется с рулевой сошкой на шпинделе (см. рисунок).

- Она преобразует вращательное движение рулевого колеса в прямолинейное движение, необходимое для поворота колес.
- Она обеспечивает передаточное отношение для облегчения поворота колес.
Передаточное отношение рулевого механизма – это отношение градуса поворота руля к градусу поворота колес. Например, если один полный оборот руля (360 градусов) поворачивает колесо на 20 градусов, тогда передаточное отношение рулевого механизма составляет 18:1 (360 разделить на 20). Чем выше отношение, тем больше градус поворота руля. При этом, чем выше отношение, тем меньше усилий требуется приложить.
Также существуют автомобили с переменным передаточным отношением рулевого механизма. В этом случае у зубчатой рейки с шестерней разный шаг зубьев (число зубьев на дюйм) в центре и по бокам. В результате, автомобиль реагирует на поворот руля быстрее (рейка расположена ближе к центру), а также снижается усилие при повороте руля до упора.
Далее в статье мы рассмотрим компоненты усилителя. Но прежде мы расскажем о другом типе рулевого механизма.
Рулевой механизм с шариковой гайкой включает червячную передачу. Условно червячную передачу можно разделить на две части. Первая часть представляет собой металлически блок с резьбовым отверстием. Данный блок имеет зубья с наружной стороны, которые сопрягаются с шестерней, которая приводит в движение рулевую сошку (см. рисунок). Рулевое колесо соединено с резьбовым стержнем, похожим на болт, установленным в резьбовое отверстие блока. Когда рулевое колесо вращается, болт поворачивается вместе с ним. Вместо того, чтобы вкручиваться в блок, как обычные болты, этот болт закреплен так, что, когда он вращается, он приводит в движение блок, который, в свою очередь, приводит в движение червячную передачу.
Далее мы рассмотрим компоненты гидроусилителя.
Насос
При вращении лопатки выталкивают гидравлическую жидкость низкого давления из обратной магистрали в выпускное отверстие под высоким давлением. Сила потока зависит от количества оборотов двигателя автомобиля. Конструкция насоса обеспечивает необходимый напор даже на холостых оборотах. В результате, насос перемещает большее количество жидкости при работе двигателя на более высоких оборотах.
Поворотный клапан
Основным компонентом поворотного клапана является торсион. Торсион представляет собой тонкий металлический стержень, который поворачивается под действием крутящего момента.
Верхний конец торсиона соединен с рулевым колесом, а нижний с шестерней или червячной передачей (которая поворачивает колеса), при этом крутящий момент торсиона равен крутящему моменту, прилагаемого водителем для поворота колес. Чем выше прилагаемый крутящий момент, тем больше поворот торсиона. Входная часть вала рулевого механизма формирует внутреннюю часть поворотного клапана. Также он соединен с верхней частью торсиона. Нижняя часть торсиона соединена с внешней частью поворотного клапана. Торсион также вращает шестерню рулевого механизма, соединяясь с ведущей шестерней или червячной передачей, в зависимости от типа рулевого механизма.
Когда руль неподвижен, обе гидравлические трубки обеспечивают равное значение давления на шестерню. Но при повороте клапана каналы открываются для подачи жидкости под высоким давлением к соответствующей трубке.
Инновационные усилители руля
Фактически руль работает так же, как руль для компьютерных игр. Руль будет оснащен датчиками для подачи автомобилю сигналов о направлении движения колес и моторами, обеспечивающими отклик на действия автомобиля.
Выходные данные таких датчиков будут использоваться для управления рулевым механизмом с электроприводом. В этом случае устраняется необходимость наличия рулевого вала, что увеличивает свободное пространство в моторном отсеке.
www.exist.ru
Реечный механизм – Большая Энциклопедия Нефти и Газа, статья, страница 2
Реечный механизм
Cтраница 2
Если передаточное отношение реечного механизма равно единице, то обе рейки двигаются синхронно. [16]
Если передаточное отношение реечного механизма равно единице, то обе рейки двигаются синхронно как по пути, так и по скорости. При смещении ведомой рейки относительно корпуса фрезерной головки 6 происходит смещение следящего золотника, что вызывает перемещение штока цилиндра 5 в том же направлении со скоростью, соответствующей величине относительного смещения следящего золотника по отношению к его корпусу. Таким образом, шток цилиндра 5 перемещается синхронно со штоком цилиндра 4 с некоторым отставанием, определяемым чувствительностью следящей системы.
[17]
Строгальные станки с реечным механизмом для передачи движения имеют постоянную скорость рабочего хода. [18]
Перемещение тележек осуществляют реечными механизмами. Скорости правой и левой тележек неодинаковы, их выбирают таким образом, чтобы ось инструмента постоянно совпадала с образующей поверхности крыла. Вертикальное перемещение рамы с инструментом осуществляют по двум шаблонам 4, профиль которых эквидистантен крайним дужкам крыла. [19]
Строгальные станки с реечным механизмом для передачи движения имеют постоянную скорость рабочего хода. [20]
Усилие прессования осуществляется реечным механизмом с ручной подачей. [21]
Строгальные станки с реечным механизмом для передачи движения имеют постоянную скорость рабочего хода. [23]
Строгальные станки с реечным механизмом для передачи движения имеют постоянную скорость рабочего хода. [24]
Мачты подъемников с реечным механизмом подъема легче, чем подъемники с канатными механизмами, не требуют перепасовки канатов и перестановки головных блоков после сборки каждой секции.
Для подъемников с бесканатными механизмами подъема, оборудованных также противовесами, ( Зремо-Гнезно – 1000), во время монтажа головные блоки для канатов противовеса снимают и устанавливают после монтажа всей мачты. В эксплуатации рейки бесканатных механизмов подъема более надежны, чем стальные канаты. Потребляемая мощность реечных механизмов подъема, не имеющих противовеса, значительно больше, чем у канатных. [25]
Шаговый конвейер с реечным механизмом передвижения ( рис. 3.31, б) состоит из неподвижной рамы 15 и подвижной рамы 16, снабженной двумя зубчатыми рейками, которые взаимодействуют с приводными шестернями. Привод / / механизма горизонтального передвижения подвижной рамы оснащен реверсивным электродвигателем, соединенным муфтой с червячным редуктором, на вертикальных выходных валах которого закреплены приводные шестерни. Подъемник состоит из эксцентрикового вала, на котором смонтированы опорные ролики 19 для подвижной рамы. Раму 16 закрывает ограждение 18 из рифленой листовой стали.
[26]
Клин, рычаг-балансир, реечный механизм получают перемещение от ползуна пресса. В целях удаления магазина от места выдачи заготовок и уменьшения хода шибера при заготовках размером меньше 100 лш их следует подавать дорожкой, а для заготовок с размером более 100 мм или при меньших размерах, когда необходима малая скорость перемещения заготовки, использовать принцип каскадного питания. Если шибером перемещаются малоустойчивые заготовки ( колпачки) с высотой, равной диаметру или больше диаметра, во избежание падения заготовок в момент их перемещения по направляющему желобу между магавинной и рабочей частью штампа в стенках желоба следует разместить подпружиненные кнопки так, как показано на фиг. [27]
Клин, рычаг-балансир, реечный механизм получают перемещение от ползуна пресса. В целях удаления магазина от места выдачи заготовок и уменьшения хода шибера при заготовках размером меньше 100 мм их следует подавать дорожкой, а для заготовок с размером более 100 мм или при меньших размерах, когда необходима малая скорость перемещения заготовки, использовать принцип каскадного питания.
Бели шибером перемещаются малоустойчивые заготовки ( колпачки) с высотой, равной диаметру или больше диаметра, во избежание падения заготовок в момент их перемещения по направляющему желобу между магазинной и рабочей частью штампа в стенках желоба следует разместить подпружиненные кнопки так, аи показано на фиг. [28]
В оборудовании используют также реечный механизм с червяком. Ведущий червяк сцепляется с рейкой, имеющей фасонные зубья, охватывающие червяк. [30]
Страницы: 1 2 3 4 5
Ремонт реечного рулевого управления: главные нюансы
Когда из строя выходит рулевое управление, автомобиль становится просто непригодным для эксплуатации. Согласитесь, не слишком приятная перспектива. Поэтому так важно следить за исправностью всех деталей этого механизма и своевременно выполнять замену износившихся частей.
Что такое рулевая рейка и для чего она нужна
Рулевая рейка — полноценный силовой агрегат, который входит в реечный механизм управления и отвечает за передачу и распределение сил к ведущим колесам от рулевого колеса и колонки.
Рулевая рейка включает следующие детали:
- рулевое колесо,
- рулевой вал,
- рулевая пара – шестерни и зубчатая рулевая рейка.
Реечный механизм для автомобиля считается достаточно легким и при этом гарантирующим высокую точность рулевого управления. Низкая себестоимость такого механизма делает его предпочтительнее для конструкций автомобилей.
В рулевой рейке неисправности: как их обнаружить
Разумеется, каждая деталь рулевого управления может со временем прийти в негодность. Спасение от этого — своевременное ТО и внимательность к своему автомобилю. Даже незначительная на первый взгляд неисправность без оперативной диагностики и ремонта может привести к выходу из строя всего рулевого управления
Признаки неисправности рулевой рейки:
- Посторонний стук при движении. Как правило, при неисправности рулевого механизма движение прямо сопровождается заметным стуком, пропадающим на поворотах. Заметили такой признак? Скорее всего, неисправны втулки механизма рулевой рейки — точно установить и устранить неисправность поможет обращение в автомастерскую.
- Течь гидроусилителя. Маслянистые лужицы под автомобилем и появившаяся жесткость в поворотах могут свидетельствовать о неисправностях сальников или коррозии деталей рулевой рейки (например, штока).
- Заметный люфт руля. В рулевом управлении легковых автомобилей допускается люфт до 10 градусов. Если вы заметили, что при повороте руля автомобиль поворачивает недостаточно — это повод обратиться за диагностикой как крестовины рулевой колонки, так и самой рулевой рейки. По результатам диагностики может потребоваться замена изношенных элементов и исправность автомобиля будет восстановлена.
Заметили такой признак? Скорее всего, неисправны втулки механизма рулевой рейки — точно установить и устранить неисправность поможет обращение в автомастерскую.Диагностика неиправностей рулевой рейки включает несколько основных этапов:
- тщательный осмотр корпуса рейки;
- проверка рулевой тяги, сальников, втулок и подшипников;
- диагностика вала рейки и зубчатого зацепления на предмет коррозии и механических повреждений.
По срокам диагностика и ремонт реечного механизма могут потребовать от нескольких часов до 3-4 дней. Все зависит от сложности возникшей неисправности. Но результат неизменно один — полностью исправный рулевой механизма и уверенность автовладельца в безопасном вождении своего авто. Не тяните с обращением в автосервис, если заметили неисправности! Помните, что своевременная диагностика — это существенная экономия вашего времени и финансов! Мы вернем вам спокойствие во время управления своим автомобилем: оперативно и надежно!
genstar.ru
