Установка и настройка ножей фуганка – Древология – все о древесине, строительстве, ремонте, интерьере
Первая задача, которая стоит перед мастером, если он хочет качественно выполнить работу – это создание ровной квадратной заготовки. В данной статье будут рассмотрены такие нюансы, как установка ножей фуганка, их настройка, принципы работы инструмента. Для того чтобы сформировать у вас общую картину, нужно рассмотреть приемы, позволяющие сохранить фуганок в рабочем состоянии, после чего можно будет узнать некоторые особенности, которые стоит учитывать при работе. Многие начинающие специалисты испытывают сложности с настройкой ножей, в первую очередь, эта статья создана для них.
Работа по снятию или установке ножей во многом зависит от механизма крепления и может разниться. В большинстве случаев даже новичку не составит сложности извлечь нож фуганка и поставить его обратно.
Большую важность имеет не установка ножей, а регулировка ножей фуганка, настройка столов.
Часто бывает так, что заготовки имеют неровности, например, выпуклости или вогнутости.
Прежде чем торопиться настраивать ножи, нужно убедиться в том, что проблема не связана со столом. Об этом сигнализируют, в первую очередь вогнутости. Это значит, какая-то из частей столов наклонена ниже нужной высоты. Чтобы определить неровность стола используйте ровную линейку. Выпуклые края сигнализируют о том, что внутренние части столов чрезмерно наклонены к режущей головке.
Как определить правильность установки ножей
Правильная установка ножей – ключ к успешной работе станка. Специалисты утверждают, что высота лезвий должна быть примерно такой же, как вы высота рабочего стола. Для того чтобы определить правильно ли настроен станок, нужно попробовать обработать заготовку. Если после работы на её поверхности будут неровности или заметные сколы, то, скорее всего, ножи отрегулированы неверно. Профессионалы используют для определения точности настройки станка линейку или очень ровный деревянный брусок.
Работы по регулировке ножей
Для того чтобы извлечь ножи или закрепить их вам понадобится гаечный ключ.
В первом случае нужно просто выкрутить гайки и извлечь инструмент, во втором случае та же работа выполняется в обратном порядке.

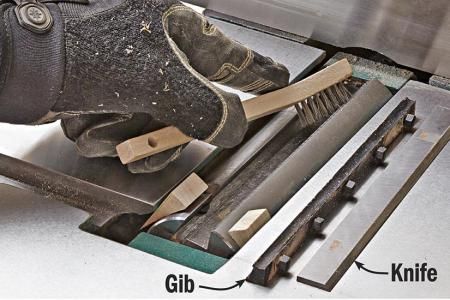

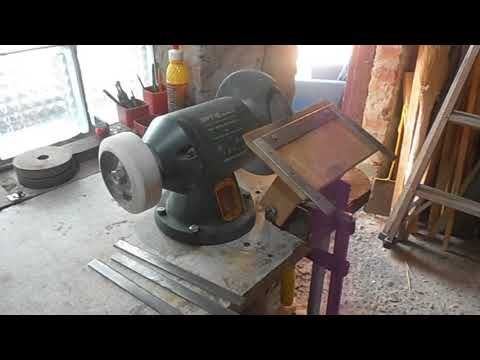

Снятые и заточенные ножи фуганка обязательно требуют очистки от загрязнений при помощи органических растворителей, также можно протереть лезвия моторным маслом. Эта процедура осуществляется для того, чтобы они дольше оставались острыми и не подвергались коррозии. Для более качественной работы вам обязательно будет нужна идеально ровная доска, которая будет применяться для регулировки крепления ножей.

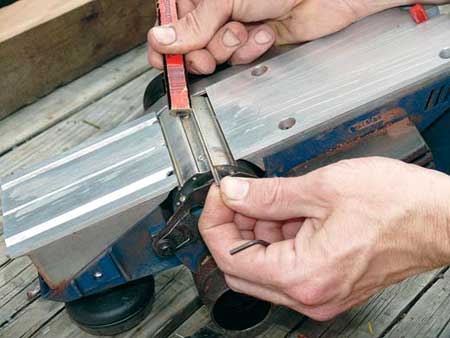

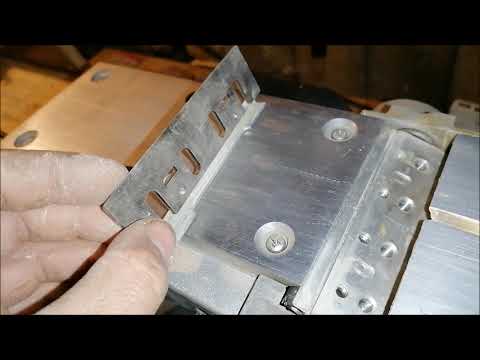

Настройка ножей фуганка возможна, только если их неплотно закрепить, это делается для того, чтобы во время настройки у вас не возникло сложностей.
Для упрощения работы используйте гаечный ключ, которым будет ослабляться прижимка, гайки прижимной планки сильно затягивать не нужно.
Регулировка осуществляется путем перемещения лезвия вниз или вверх. Обратите внимание на вал с ножами, его нужно будет переворачивать, и перемещать нож лезвием вверх.
Затем на станок нужно уложить заранее приготовленную доску, которая по длине должна быть чуть больше задней площади станка.
Положите доску так, чтобы её край был как раз над лезвием ножа, и постепенно крутите вал в разные стороны, тем самым регулируя высоту ножа. Постепенно лезвие упрется в доску, в этот момент вы должны полноценно закрепить его. После этого нужно приступить к регулировке второго ножа, либо остальных, если их в станке несколько. Когда работа будет сделана – вращайте режущую головку, все лезвия должны лишь слегка коснуться линейки или бруска. После того как вы проделаете эту работу хотя бы несколько раз, вопрос о том как установить ножи на фуганке вряд ли будет вас волновать в дальнейшем.
Фуганок — настройка и приемы работы
Одна из первых задач в создании успешного проекта, сделать ровную плоскую и квадратную заготовку. Рассмотрим, как работает фуганок, как его настроить и правильные приемы работы на фуганке. Для начала рассмотрим все шаги, которые я использую для поддержания инструмента в хорошем рабочем состоянии, после этого рассмотрим ряд приемов в работе, которые помогут получить наилучшие результаты.
Фуганок.

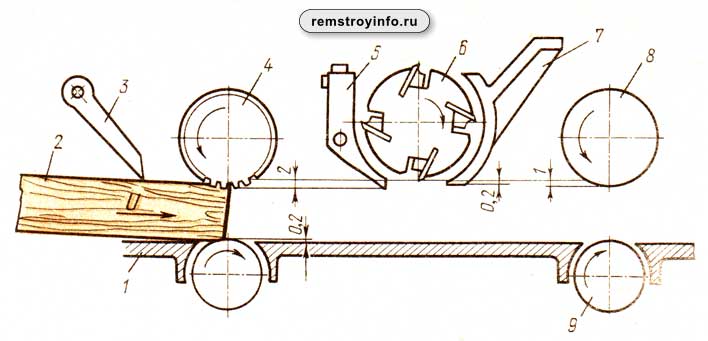

На первый взгляд, устройство фуганка кажется довольно простым — длинная, плоская поверхность, с острыми лезвиями. Подающий и приемный столы, если взглянуть ближе показывают, что на самом деле это два отдельных стола:
- подающий стол, место где размещается заготовка и перемещается к режущей головке;
- приемный стол, где размещается заготовка после прохода над режущей головкой. (См. фото внизу, оно поможет вам определить основные части фуганка.)
Настройка столов между собой является критической точкой и является первым этапом, чтобы настроить фуганок. На рисунке слева показано, как использовать линейку, чтобы проверить, что два стола параллельны, снимите защиту режущей головки. Теперь для проверки, положите вдоль столов линейку. Проверяйте параллельность в нескольких точках по ширине стола, чтобы убедиться, что они в одном уровне, (фото справа).
Самые распространенные проблемы, с которыми вы столкнетесь, неровности в виде выпуклости или вогнутости на заготовках.
Вогнутая форма заготовки является результатом того, что наружные края подающего или приемного столов опущены ниже уровня. (Это будет отображаться как зазоры на краях линейки в начале и конце столов фуганка.) Выпуклая форма заготовки означает, что внутренние края столов имеют наклон к режущей головке.
Следующее, что нужно проверить, ножи. Высота ножей должна быть равной высоте приемного стола. Если заготовка после строгания имеет порывистость или большие сколы, есть вероятность того, что ножи не отрегулированы. На рисунках слева показано, как используя линейку проверить, что все ножи расположены на одной высоте. Используя гаечный ключ, ослабьте прижимную планку ножа, сделайте необходимые исправления и затяните гайки прижимной планки. Проверьте высоту каждого из ножей. Рисунок слева показывает правильный конечный результат. Когда вращаем режущую головку, каждый из ножей должен сделать с линейкой очень легкий контакт в самой верхней части дуги, по всей ширине стола.
Глубина строгания. Настроив высоту ножей, переходим к настройке ножей на глубину строгания, это означает на какую глубину будет фуганок остругивать древесину при каждом проходе. На самом деле, глубина строгания устанавливается перемещением подающего стола вверх или вниз. Существует две наиболее распространенных ошибки. Первая ошибка — большая глубина строгания, меньшая глубина строгания помогает свести рывки и сколы на изделии к минимуму. Другая распространенная проблема, которая требует регулировки приемного стола, когда фуганок делает глубже срез на краю заготовки. Обычно это исправляется регулировкой, нужно искать, в каком месте нет параллельности между столами и режущей головкой.
Упор. Следующий шаг в настройках, это проверить упор на фуганок. Для большинства изделий упор должен быть настроен под углом 90° по отношению к подающему и приемному столам. Это довольно простая регулировка. Все, что вам нужно сделать, это используя угольник выполнить регулировку упора по отношению к столам.
Убедитесь, что во время настройки столы чистые .
Первый шаг в фуговании пиломатериалов, соединение двух заготовок между собой, операция наиболее нам знакомая. Совмещение краев и плоскостей требует их абсолютной параллельности и прямоугольности. Дальше рассмотрим несколько советов, которые помогут получить хороший результат.
Направление волокон. Первое, что рассмотрим, как определить направление волокон на заготовках. Чтобы избежать неровностей и сколов, нужно определить на изделие клиновидное направление волокон и подавать заготовку к ножам узкой частью клина, а не широкой. Если ориентации заготовки выбрана неверно, в начале строгания вы почувствуете сильные удары ножей по заготовке. Фото слева иллюстрирует направление волокон.
Глубина среза. Как я уже отмечалось ранее, глубина строгания на моем фуганке установлена не более 1.7мм. Такая настройка, способствует гладкому фугованию, и это также помогает увеличить жизнь острым ножам между заточками.
Исключение составляет работа с очень неровными пиломатериалами. В этом случае, я не против того, чтобы более агрессивно остругать заготовку, пока не получу более менее плоскую сторону. Таким образом, даже если и будет скол, он будет устранен позже.
Фугование кромок. Хитрость тут в том, что нужно держать заготовку лицом к упору и сохранить края квадратными. На фотографиях ниже, показаны основы метода.
Начните с давления на передний край заготовки при перемещении ее к режущей головке. Перемещая заготовку смещайте и давление на нее, вначале к средине, а потоми на край. Ваши усилия должны быть направлены на постоянный контакт заготовки с приемным столом и упором. При последнем проходе, нужно снизить скорость подачи изделия, этим шагом получим ровный край, без ряби. Медленный проход даст гладкий край и сделает прочное соединение. При подготовке деталей к сращиванию, внимательно обследуйте каждую заготовку, тщательно выполните подгонку кромок, что бы не было зазоров и подберите по направлению волокон каждую заготовку в соединении, чтобы как можно незаметнее было видно место соединения.
Подбор в заготовках направления волокон, часто более сложное, чем подгонка краев для соединения. На рисунках ниже показано, приемы работ при стругании доски, как остругать изогнутую и крученую доску.
Советы и методы работы с циркулярными пилами (сделай сам)
Обновлено: 17 января 2018 г.
Освежите в памяти основы с помощью этой коллекции дисковых пил, которые можно и нельзя делать Следующий проект›
Семейный мастер на все руки
Узнайте, как безопасно и эффективно пользоваться циркулярной пилой. Эти профессиональные советы и приемы помогут вам построить все, от нескольких полок до целого дома, быстрее и качественнее.
Эксперты DIY журнала The Family Handyman Magazine
Не устанавливайте лезвие слишком глубоко
Правильная глубина лезвия
Слишком глубокая установка лезвия вызывает некоторые проблемы. Во-первых, это более опасно, чем правильно установленное лезвие, потому что при резке открывается больше лезвия.
Кроме того, пила с большей вероятностью заедает и отскакивает, если лезвие находится слишком глубоко. Помимо вопросов безопасности, лезвия режут более эффективно, если правильно отрегулированы.
Установите глубину лезвия перед резкой
Прежде чем нажать на спусковой крючок
Определите глубину лезвия, отключив пилу от сети и удерживая ее рядом с доской с убранным кожухом лезвия. Затем ослабьте рычаг или ручку регулировки глубины и поворачивайте основание пилы, пока лезвие не выдвинется примерно на 1/4–1/2 дюйма из-под доски. Затяните рычаг или ручку, и вы готовы к пилению.
Позвольте обрезу свободно падать
Избегайте заедания
Всегда следите за тем, чтобы конец обрезаемой доски мог свободно падать или двигаться. Для грубых пропилов в каркасных пиломатериалах дайте отрезанному концу упасть. Имейте в виду, однако, что падающий кусок может унести с собой щепку дерева, когда разрез близится к завершению. Чтобы избежать этого раскола, когда вы режете доски для более красивых проектов, постоянно поддерживайте доску.
Но не зажимайте, не держите и не ограничивайте каким-либо иным образом отрезанный кусок.
Опорная фанера для резки
Техника резки фанеры
Торцовка фанеры без ее поддержки по всей длине может привести к заклиниванию пилы или разрыву или расщеплению фанерного шпона при падении отрезанного куска. Если вы используете козлы, просто соедините их парой 2х4. Это обеспечит необходимую поддержку.
Не пилите древесину, которая поддерживается с двух сторон
Проблема отдачи
Это все равно, что срезать ветку дерева, на которой вы стоите, — гарантированная катастрофа. Причина в том, что по мере того, как пропил приближается к завершению, доска изгибается вниз, что защемляет лезвие в пропиле и заставляет пилу и/или доску раскачиваться. Это опасно и обычно приводит к беспорядку на доске.
Закрепите доску для продольного распила
Уловка для продольного распила
В большинстве случаев настольная пила является лучшим выбором для распиливания пиломатериалов, чем циркулярная пила.
Но если у вас нет под рукой настольной пилы, а продольный распил не должен быть точным, то подойдет циркулярная пила. Хитрость заключается в том, чтобы удерживать доску на месте, пока вы ее разрываете. Если доска, которую вы разрезаете, не очень широкая, зажимы будут мешать. Таким образом, хорошей альтернативой зажиму является прикрепление доски к козлам. Мы позволяем гвоздям выступать здесь, потому что они не мешают станине пилы. Но вы можете вбить гвозди (или шурупы) заподлицо и легко вытащить доску, когда закончите. Чтобы уменьшить повреждение досок более высокого качества, используйте отделочные гвозди и протяните их через обратную сторону, когда закончите.
Держите защитный кожух вверх, чтобы начать резку под углом
Техника резки под углом
Некоторые новые пилы оснащены защитными кожухами, которые убираются даже при пилении под углом. Но даже с этими более новыми конструкциями легче начать резку под углом, если вы сначала уберете защитный кожух лезвия. Как только вы сделаете пропил на несколько дюймов, медленно отпустите защитный кожух, чтобы он лег на доску.
Если вы попытаетесь начать рез под углом, не убирая защитный кожух, он может зацепиться за древесину и вызвать заедание пильного диска или отклонение реза от курса.
Начать сначала, если пила отклоняется от линии
Повторить ошибки
Резка по прямой линии — это навык, требующий практики. После того, как пильный диск выровнен и отрезает по линии, не требуется больших усилий, чтобы удерживать его на траектории. Но если вы начнете криво, вам будет трудно вернуть пилу на линию. Не пытайтесь направить лезвие обратно на линию. Вместо этого остановитесь и дайте лезвию перестать вращаться. Затем выведите пилу из пропила, прицельтесь по линии и начните снова. С практикой вы будете резать каждый раз ровно.
Резка тяжелых досок без козлов
Каркасный трюк плотников
Когда вы режете балки или другие тяжелые пиломатериалы, часто проще резать их там, где они лежат, чем поднимать их на козлы. Самый простой способ сделать это — положить доску на носок и прислонить ее к голени.
Затем выровняйте пилу по отметке и позвольте гравитации помочь пиле пройти через пропил. Будьте осторожны, чтобы срез пилы находился на расстоянии не менее 12 дюймов от пальца ноги.
Направляющие продольные разрезы пальцем
Удобная направляющая
Делать длинные узкие продольные пропилы с помощью циркулярной пилы легко, если использовать указательный палец в качестве направляющей. Совместите лезвие с линией. Затем зажмите основание пилы между большим и указательным пальцами и дайте пальцу пройтись вдоль края доски, чтобы направлять пропил. Этот метод безопасен, если вы держите пилу перед включением и не отпускаете ее, пока лезвие не остановится.
Необходимые инструменты для этого проекта
Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.
- Циркулярная пила
- Защитные очки
- Пилы
Необходимые материалы для этого проекта
Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее.
Вот список.
- 2x4s
- Финишные гвозди
Первоначально опубликовано: 17 января 2018 г.
Похожие проекты
Популярные обучающие видео
Выбор и настройка циркулярной пилы
Мое самое раннее воспоминание о столярных работах связано с тем, как мой отец заканчивал чердак в нашем беспорядочном доме на ранчо в Род-Айленде. Он использовал только ручные инструменты и обожал незаконченные панели из красного дерева лауан. Никакого гипсокартона для него, нет, сэр. Оглядываясь назад, я помню, как он потел, когда вручную распиливал двойки.
Свою первую циркулярную пилу я купил, когда учился в колледже, чтобы помогать строить подставки для скульптур. Это работало нормально. Но в 1980 году я решил зарабатывать на жизнь плотником и купил свою первую циркулярную пилу профессионального качества. У меня все еще есть эта пила, и она все еще хорошо работает; он просто чувствует себя хорошо в моих руках. Если вы планируете обрамлять свой собственный дом, инвестируйте в хорошую пилу — она принесет дивиденды в виде точности и удовольствия.
Моя циркулярная пила относится к типу, известному как боковая пила. В наиболее распространенной версии используется диаметр 7¼ дюймов. лезвие и довольно легкий вес. Но есть и другие пилы. В конце 1980-х я работал над парой проектов с деревянным каркасом. Мне нужна была пила с гораздо большим крутящим моментом, чтобы резать бревна, поэтому я купил 8¼-дюймовую. пила с червячным приводом, которая могла резать красный дуб на максимальную глубину, не завязывая. Прошли годы, прежде чем я понял, что плотники, как правило, различаются в своих предпочтениях по пиле в зависимости от того, где они живут.
Фрезеровщики Западного побережья используют почти исключительно пилы с червячным приводом и считают боковые пилы игрушками. Крутящий момент червячного привода позволяет легко распиливать штабелированные пиломатериалы, что является более быстрым методом, чем резка досок по одной. Но использовать червячный привод в течение всего дня — тяжелая работа, потому что инструмент просто тяжелый.
Фреймеры, умеющие пользоваться пилой с червячным приводом, могут использовать этот вес в своих интересах при резке, но опытные червяки будут теми, кто будет носить скобы для предплечья в будущем. С другой стороны, производители рам с Восточного побережья предпочитают сайдвиндеры.
Производители пил меняют свои циркулярные пилы, как большинство людей меняют носки. Всегда кажется, что есть новый гаджет или уловка, чтобы сделать новейшую пилу немного лучше, чем прошлогодняя модель. Не ограничивайтесь уловками при выборе пилы. Прочтите обзоры инструментов в торговых журналах и в Интернете, чтобы узнать, какие инструменты рекомендуются для долговечности, простоты использования и безопасности. Затем обратитесь к дилеру инструментов, который предлагает несколько разных марок. Большинство профессиональных продавцов инструментов позволят вам опробовать пилу в магазине.
Учитывайте вес, размер рукоятки и легкость доступа к спусковому крючку. Я знаю парней с большими руками, которые не могут достать пальцами до спускового крючка некоторых пил, особенно в перчатках.
Проверьте, насколько легко вы можете удерживать пилу, удерживая защитный кожух в приподнятом положении — маневр, который вы должны уметь выполнять при резке крутых углов. Если у вас маленькие руки, трудности с этой функцией могут стать решающим фактором. Кстати, вы никогда не должны снимать защитный кожух или зажимать его в постоянно убранном положении.
После этого посмотрите на такие характеристики, как длина шнура и сила тока. На данный момент у меня не было бы соблазна купить аккумуляторную циркулярную пилу для постоянного использования из-за времени автономной работы. Полезен более длинный шнур, но 6 футов обычно более чем достаточно. Многие компании рекламируют силу тока двигателей пил как аргумент в пользу продажи. Но если вы запускаете пилу с длинных удлинителей, двигатели с большей силой тока с большей вероятностью отключат цепь на рабочем месте.
Хорошее полотно обязательно Чтобы циркулярная пила работала наилучшим образом, установите на нее хорошее острое полотно.
И убедитесь, что лезвие, которое вы получаете, предназначено для обрамления, а не для завершения работы. Большинство производителей маркируют свои лезвия именно так. Лезвия для обрамления обычно имеют 24 зуба, установленных под положительным углом крюка для быстрой и агрессивной резки. Вы можете подумать, что чем больше зубьев, тем лучше лезвие, но когда дело доходит до резки пиломатериалов, дополнительные зубья только замедляют работу.
Большинство дисковых пил имеют тонкий пропил, что означает, что ширина зубьев относительно мала. Лезвие с тонким пропилом удаляет меньше древесины, поэтому режет быстрее, что является преимуществом при обрамлении. Однако лезвия с тонким пропилом могут быть не лучшим выбором для более точной финишной обработки, когда скорость менее важна, чем гладкий рез.
Хороший рез начинается с хороших лезвий. Эти лезвия разработаны специально для каркасных работ. У них тонкие, агрессивные твердосплавные зубья. Всегда держите острое лезвие в пиле для быстрого, точного и безопасного разреза.
Стальные пилы когда-то были обычным явлением, но в наши дни ими почти никто не занимается. Лучшие лезвия имеют твердосплавный наконечник на каждом зубце, который остается острым гораздо дольше, чем сталь. В процессе возведения дома среднего размера вы можете рассчитывать на использование от четырех до шести хороших лопастей. Твердосплавная стружка, если он ударяется о что-то твердое, например, о застрявший гвоздь или винт, и даже карбид со временем изнашивается. Когда вы чувствуете, что вам приходится прикладывать большое усилие, чтобы пила двигалась через доску, или если пила начинает вязнуть во время пропилов или постоянно тянет вправо или влево, остановитесь и вставьте новый диск. Если лезвие затупилось, но твердосплавные зубья все еще в порядке, я отправляю его на повторную заточку, но всегда имею под рукой пару острых лезвий для замены.
Большинство лезвий с твердосплавными зубьями приходят в негодность, когда карбид на одном или нескольких зубьях откалывается или полностью ломается.
Есть оборудование, которое может повторно наплавить зубы или обработать все зубы, чтобы они соответствовали сколотому зубу, но эти варианты обычно стоят больше, чем стоит лезвие.
Одной из приятных особенностей циркулярной пилы является то, что в течение дня требуется относительно мало регулировок. Но эти несколько настроек имеют решающее значение для безопасности и производительности, поэтому потренируйтесь с ними, прежде чем браться за проект.
Замена полотна Полотно циркулярной пилы всегда устанавливается так, чтобы зубья были обращены к передней нижней стороне стола пилы. В этой конфигурации действие лезвия толкает ложу к основанию. На каждой пиле есть стрелка (обычно на защитном кожухе), указывающая правильное направление зубьев.
При замене диска всегда отключайте пилу от сети перед началом работы. У большинства пил есть фиксатор вала, который не дает полотну проворачиваться, когда вы ослабляете или затягиваете болт, удерживающий его на месте.
Включите фиксатор вала, затем осторожно ослабьте болт. Всегда следите за тем, чтобы опорная плита пилы надежно сидела на плоской поверхности, и всегда нажимайте ключ вниз и от n в направлении, противоположном вращению лезвия, и на каждой известной мне пиле направление лезвия указано на корпусе как напоминание о этот.
Подгонка полотна к столу пилы Последняя проверка, которую я всегда провожу перед началом распила, заключается в том, чтобы убедиться, что полотно перпендикулярно опорной плите пилы. Если лезвие даже слегка наклонено в ту или иную сторону, ваши разрезы не будут ровными, а соединения не будут плотными.
Чтобы выровнять лезвие, сначала отключите пилу от сети, а затем отрегулируйте глубину реза так, чтобы лезвие находилось в самом нижнем (самом открытом) положении. Переверните пилу вверх дном, уберите защитный кожух и приложите треугольный квадрат к лезвию, как показано на верхнем фото на следующей странице. Если за пилой есть светлый фон, вы легко увидите любой зазор между лезвием и квадратом.
Отрегулируйте угол опорной плиты, пока зазор не исчезнет. Когда лезвие установлено, сделайте пробный разрез и убедитесь, что он ровный. Многие пилы имеют установочный винт или стопор, который позволяет вернуть полотно ровно на 9 градусов.0 градусов после резки под углом. После того, как вы установили, что лезвие прямоугольное, установите упор так, чтобы вам не приходилось подгонять лезвие каждый раз, когда вы меняете углы резания.
Установка глубины полотна Циркулярные пилы режут более плавно и безопасно, если глубина полотна установлена чуть больше (около ¼ дюйма), чем толщина заготовки. Если слишком много лезвия выставлено ниже ложи, вы просто можете прорезать больше, чем планировали. Но переэкспонированное лезвие также увеличивает вероятность того, что пила застрянет и отскочит на вас (см. «Предотвращение отдачи»). Отдача — это опасность, возникающая, когда лезвие циркулярной пилы скручивается или защемляется посреди разреза.
Когда происходит отдача, пила отрывается от работы с такой внезапной и резкой силой, что вы теряете контроль над пилой до того, как полотно успевает остановиться. Вы можете себе представить последствия.
Чтобы обеспечить дополнительную защиту от отдачи, всегда стойте рядом с пилой во время резки; никогда не стойте прямо за ним.
Самый простой способ отрегулировать глубину лезвия — положить пилу прямо на ложу с поднятым защитным кожухом так, чтобы лезвие находилось рядом с ложей. Затем отпустите рычаг, который блокирует регулировку высоты, и опускайте лезвие до тех пор, пока оно не будет выставлено на надлежащее расстояние. Затяните рычаг, и вы почти готовы начать резку.
Предотвращение отдачи
|
