Сделай себе кондуктор для сверления отверстий и собирай свою мебель!

При работе с ручной дрелью, иногда бывает сложно выдержать заданное направление отверстия. Также кондукторы применяются, если необходимо выполнить ряд аналогичных дырок по шаблону. Например, при столярных работах. В этом случае мастер не тратит время на разметку дерева, и гарантировано получает одинаковый результат.

Кондуктор незаменим при сверлении дыр в трубах. Но основное применение — проход отверстий под заданным углом.

Рассмотрим различные варианты этого полезного приспособления:

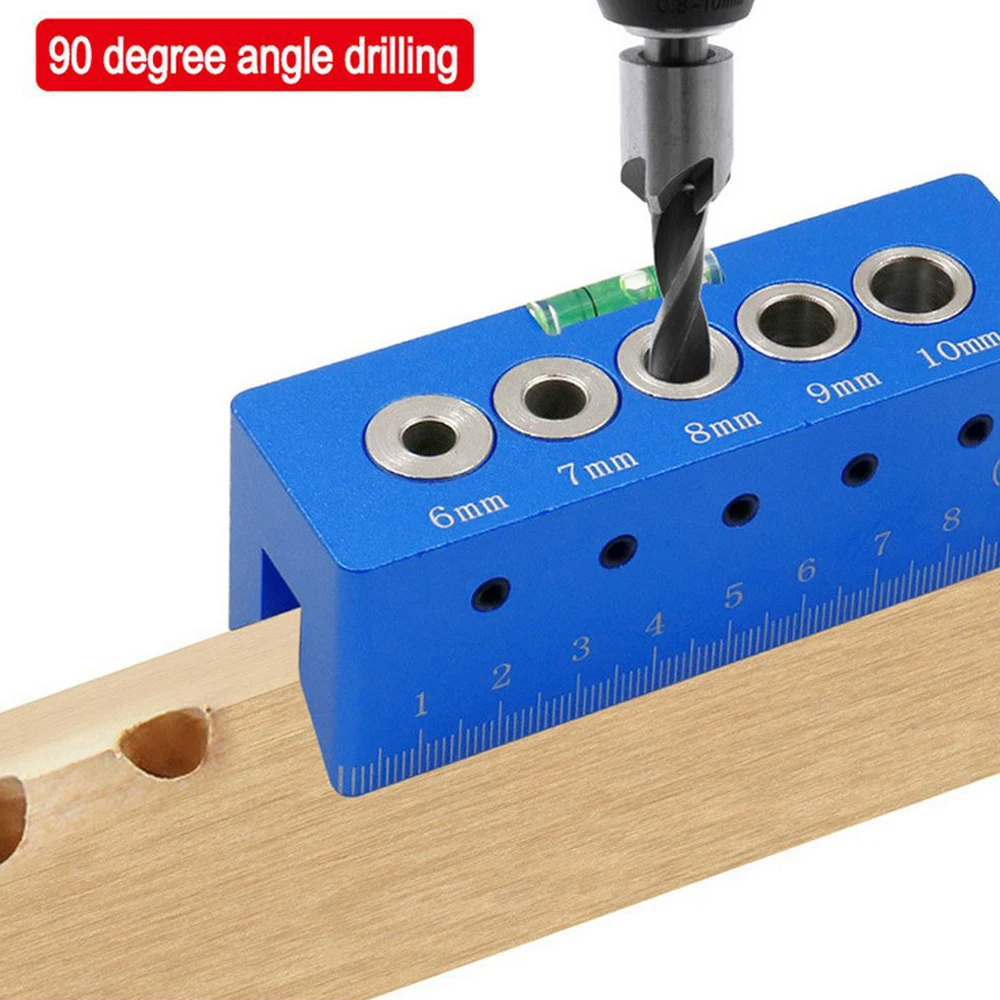

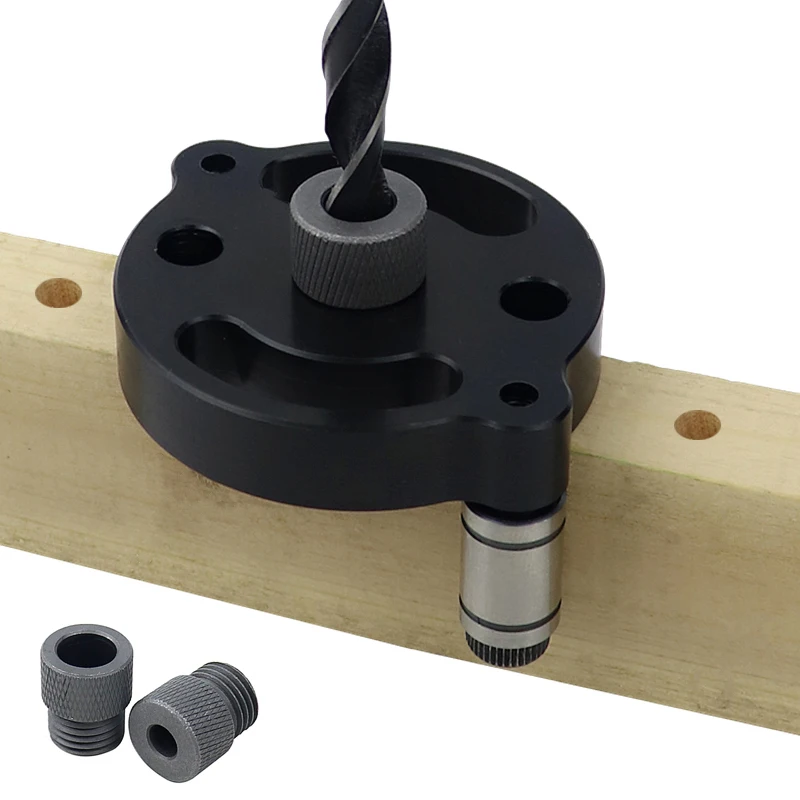

Кондуктор для перпендикулярного сверления отверстий

Простой мебельный кондуктор для сверления отверстий при сборке мебели из металла. Подробности в видео материале

Назначение — получение проходов в толстых заготовках, строго под углом 90°. Представляет собой набор втулок в едином корпусе, или кронштейн со сменными рабочими насадками.

Установив приспособление над точкой сверления, можно начинать работу без предварительного накернивания. Сверло точно попадает в центр втулки и не отклоняется от оси.

Важно! Единственная проблема — инструмент необходимо удерживать на заготовке, особенно в начале работы. Иначе от вибрации он может сместиться.

Такой кондуктор для сверления можно сделать своими руками. Используется толстый текстолит или твердое дерево. Идеальный вариант — применение втулок от экструдера для протяжки проволоки. Изношенные втулки можно найти на заводе.

Насадки для экструдера выполнены из легированной стали, с добавлением победита. Срок службы практически неисчерпаем.

Кондуктор для цилиндрических заготовок или труб

Сделать отверстие в покатой поверхности практически невозможно. Особенно тяжело начать процесс — кончик сверла соскакивает с заданной точки. Приспособление зафиксирует направление, и позволит выполнить работу с высокой точностью.

Регулируя длину фиксирующих болтов, можно просверлить отверстие по касательной в отношении центра. Если под рукой нет подобного инструмента, его можно изготовить из подручных материалов. Например, из бруска твердого дерева и полоски фанеры.


Чтобы направляющие не так быстро разбивались острыми кромками сверла, их можно усилить гильзами из трубок разного диаметра.

Отдельного описания заслуживают мебельные кондукторы для сверления отверстий

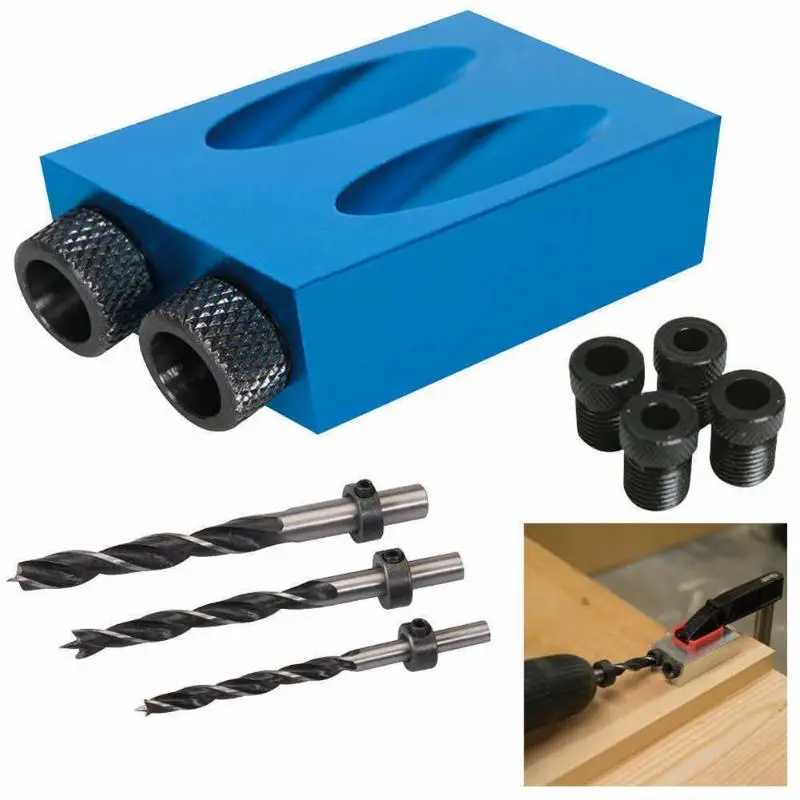

Кондуктор для отверстий под углом

Такой тип сверления не очень распространен, однако есть способы крепления изделий между собой, когда без этой технологии не обойтись.

Фактически, отверстие проделывается по касательной, что практически нереально выполнить, удерживая дрель руками.

Важно! В металлических деталях такие углубления можно выполнить только с помощью фрезы.

А для деревянных заготовок существует готовый комплект.

Любой столяр знаком с таким способом сверления, профессионалы используют это приспособление постоянно. Работать с кондуктором несложно: выставляется высота сверления, заготовка плотно прижимается к упору, и вы получаете точные косые отверстия.

На сверло обязательно надевается упор-ограничитель, иначе отверстие получится сквозным. Тогда головка шурупа будет проваливаться. Кроме того, такой крепеж лучше делать с помощью особого сверла, с двойным диаметром.


Самостоятельно такое приспособление изготовить сложно. Хотя есть простые варианты, не отличающиеся особой точностью.

Есть отдельный тип приспособлений: для сверления под углом с регулируемым наклоном. Это специфический кондуктор, который подходит не для всех заготовок.

Указанный выше тип крепежа, подходит лишь для массива. Прессованные плиты так не соединить.

Поэтому такой кондуктор не подойдет для сверления отверстий в ДСП. Для сборки цапф и других компонентов мебели из оргалита, применяется шкантовый крепеж.

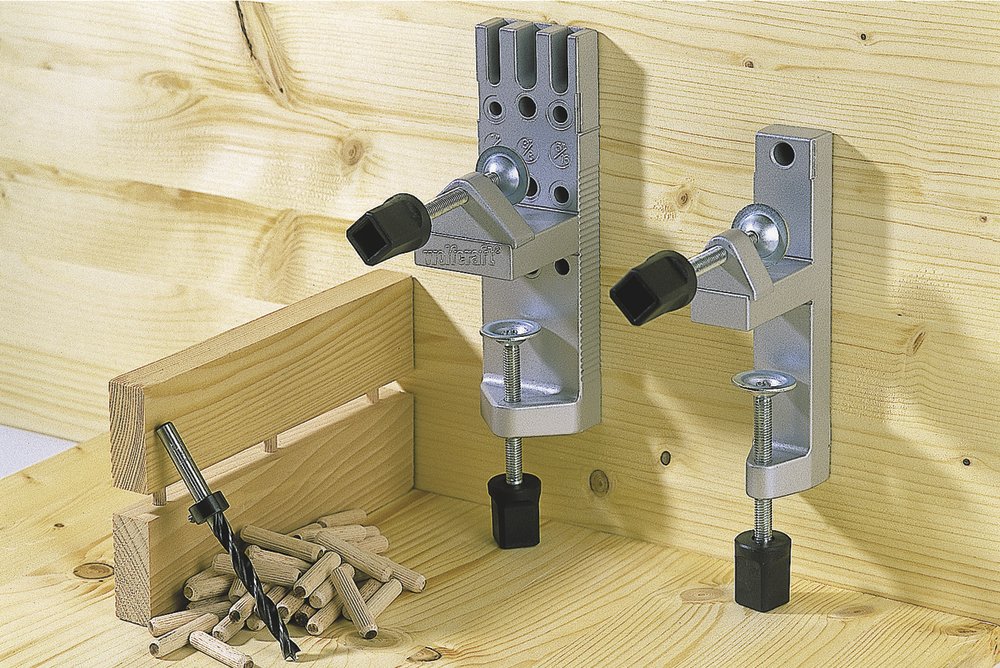

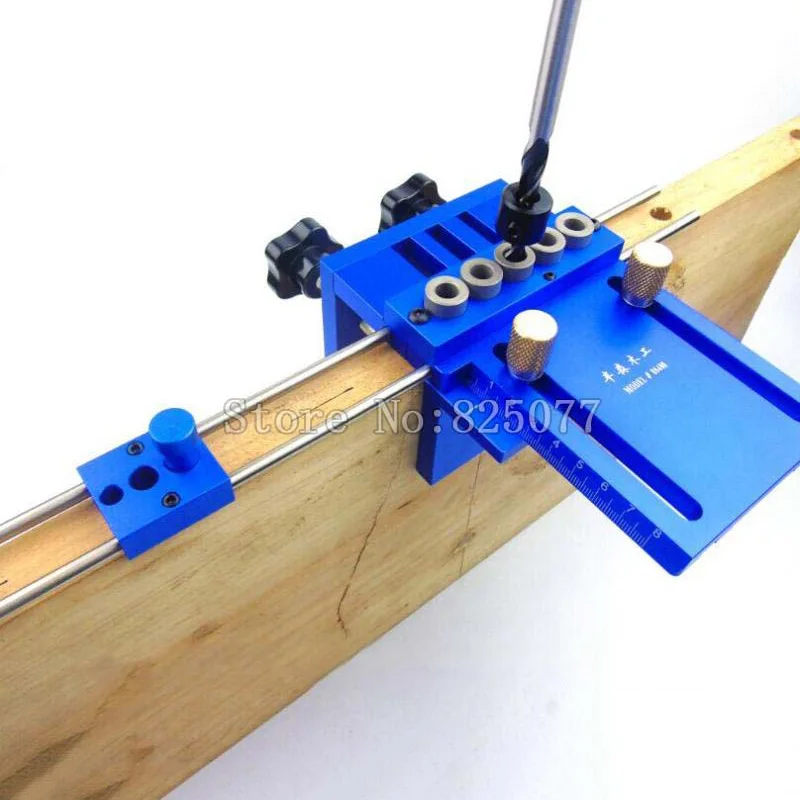

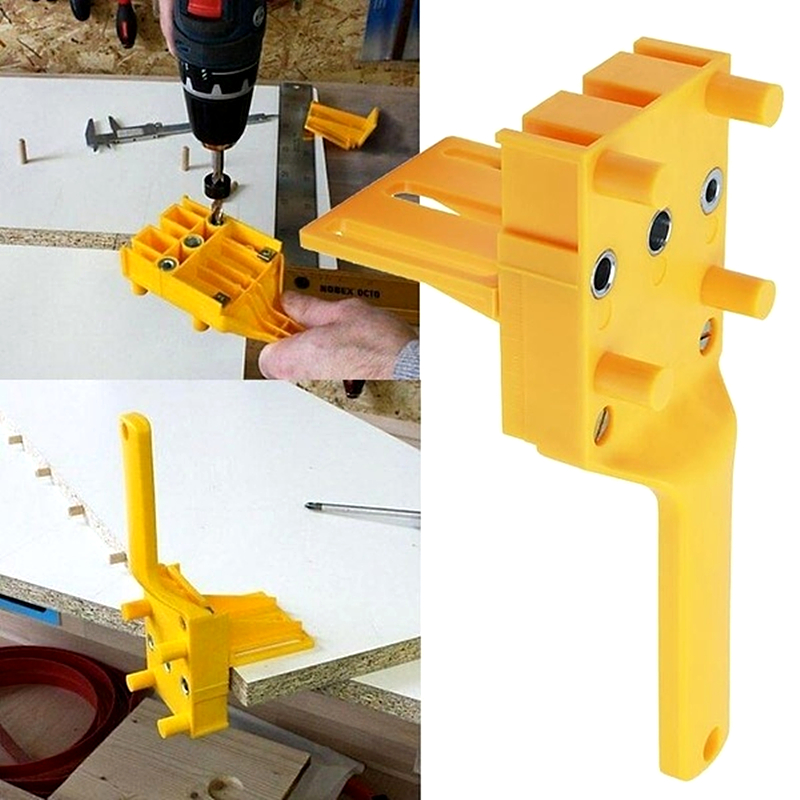

Кондуктор отверстий под шканты

Приспособление предназначено для того, чтобы соблюсти соосность отверстий. Иначе вы не сможете установить шипы. Прикладывая кондуктор к обеим соединяемым деталям, вы обеспечите идеальную стыковку.

Если вы решите сделать подобный кондуктор своими руками, искать чертежи не обязательно. Представляем два варианта прекрасно работающих самоделок:

Накладной шаблон


Изготовить его очень просто. Достаточно небольшого кусочка фанеры, и листа оргалита. С помощью такого приспособления вы всегда сможете просверлить пару соосных отверстий для шкантов.

Оргалит (или другой прозрачный пластик) надо разметить, и насверлить калибровочных отверстий. С их помощью вам проще будет установить шаблон на нужное место. В отверстия надо забить тонкостенные латунные трубки. Иначе сверло по дереву быстро разрушит направляющие.

Важно! Такое приспособление подходит лишь для заготовок фиксированной ширины.

Тогда шипы будут расположены по центру торца. Для дерева других размеров, необходимо сделать отдельные направляющие, или универсальный шаблон кондуктор.

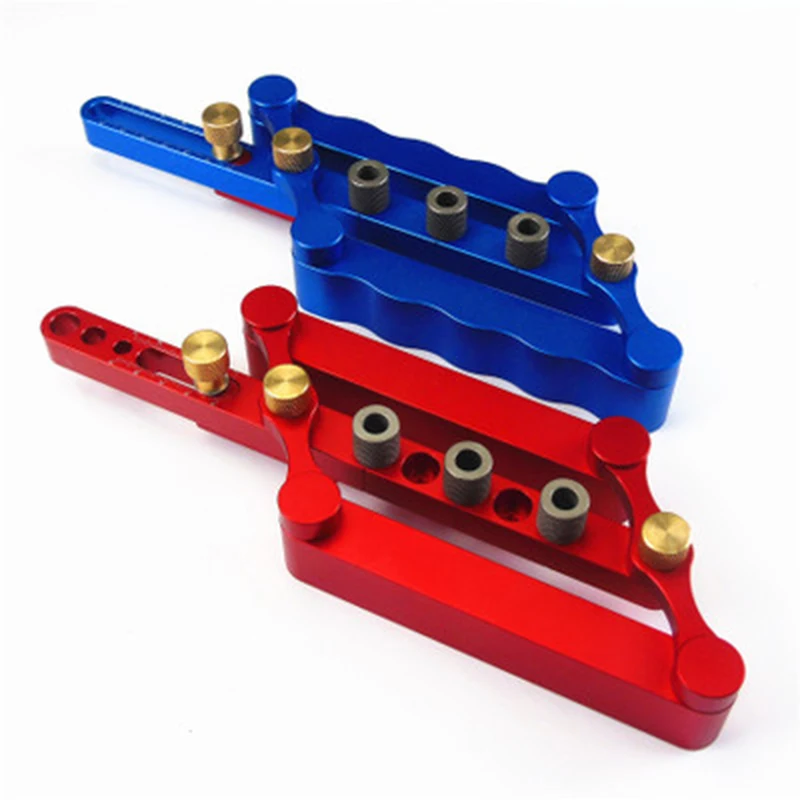

Самоцентрующийся кондуктор

Если вы не изготавливаете мебель с использованием стандартных панелей, нужен универсальный инструмент. Его также можно сделать своими руками, причем материалы буквально валяются под ногами.


Чтобы изготовить такой кондуктор для сверления отверстий вам понадобится чертеж и базовые знания геометрии. Используемые материалы: кусок фанеры 15-18 мм, тонкостенная трубка, подходящая под сверло, несколько шкантов, и металлическая полоска для плеч параллелепипеда.

Делаем три одинаковые детали: в середине отверстие, армированное трубкой, с нижней стороны симметрично расположены упорные ножки из шкантов. Важно, чтобы все три составляющие были абсолютно идентичными.

Из металла нарезаем три одинаковых плеча с симметрично расположенными отверстиями. Именно они определяют линейность отверстий кондуктора.

Выпиливаем пазы в трех заготовках, и соединяем их с помощью металлических плеч. Приспособление работает не хуже фабричного, при фактически нулевой стоимости.

Еще один способ соединения мебели – использование так называемого конфирмата. Для этого нужен отдельный инструмент.

Изготовление самоцентрирующегося кондуктора — видео

Кондуктор под конфирмат – разновидности и возможность изготовления

Разумеется, такое приспособление есть в продаже, причем достаточно удобное и универсальное. С его помощью производится перфорация первой детали заготовки.

Вторая деталь заготовки должна иметь два ряда перпендикулярных отверстий. Для этого разработана иная конструкция.

Разумеется, домашние мастера легких путей не ищут, и делают мебельный шаблон кондуктор для сверления отверстий своими руками. Причем он не обязательно должен быть универсальным, вы можете приспособить его под конкретный тип стыка мебельных панелей.

Важно! Любой универсальный прибор создан для экономии средств.

Сделать ошибку в сверлении при большом количестве лишних отверстий – проще простого.

Поэтому, при самостоятельном изготовлении шаблонов, делайте их узко профильными.

Пусть вас не смущают отверстия одного размера. Конфирмат, как правило, выпускается по определенным стандартам. Поэтому диаметр сверления единый.

Как сделать кондуктор для сверления отверстий под крепеж, мы разобрали. При сборке деревянных конструкций и установке дверей / окон, используются шарнирные соединения. Их крепления должны быть также стандартизованы и синхронны между собой. Чтобы не ошибиться с разметкой, применяется кондуктор для отверстий под петли.

Установить стандартный мебельный шарнир без этого шаблона, практически нереально.

Вывод:

Любые приспособления, с помощью которых можно стандартизировать разметку, или сверление отверстий, на порядок повышают качество работ. Кроме того, приобретение (изготовление) кондукторов позволяют сэкономить массу времени при столярных работах.

About sposport

View all posts by sposport

Загрузка...

Кондуктор для сверления отверстий своими руками: шаблон для сборки мебели

Точно и качественно выполнить отверстия в изделиях, изготовленных из натуральной древесины, ДСП, МДФ, металла и других материалов, позволяет такое удобное приспособление, как кондуктор. Таким приспособлением, в частности, активно пользуются специалисты, занимающиеся производством мебели. При этом кондуктор можно как приобрести в серийном исполнении, так и сделать своими руками.

Универсальный кондуктор ползункового типа для сверления отверстий под евровинты и шканты

Особенности конструкции и виды

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Среди кондукторов для сверления отверстий по типу конструкции и функциональным возможностям можно выделить целый ряд категорий.
Накладные

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Поворотные

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Универсальные

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Опрокидываемые

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Сферы использования

Мебельные кондукторы и шаблоны – это приспособления, без которых практически не обойтись при сборке мебельных конструкций. Использование кондукторов позволяет избежать основной проблемы, возникающей при сверлении отверстий, – вхождения сверла в обрабатываемую деталь не под тем углом. Исправление этой ошибки отнимает много времени и сил, и не всегда ее вообще можно исправить. Кондуктор, используемый для сверления отверстий, не только позволяет правильно сориентировать сверло на месте выполнения обработки, но и не дает инструменту сбиться с заданной траектории.

Такие приспособления, как мебельные кондукторы и шаблоны, применяются и при производстве, и при сборке мебели, когда в соединяемых элементах надо выполнить отверстия для размещения крепежных элементов. В таких случаях часто используется кондуктор для шкантов или кондуктор для сверления под конфирмат, без которых выполнить качественные отверстия под крепеж не представляется возможным. Незаменимым такое приспособление является в тех случаях, когда требуется сделать отверстия, в том числе и под углом, в тонких плитах (в частности, при выполнении отверстий в ДСП или МДФ).

Кондуктор для косых отверстий незаменим при устройстве скрытых соединений панелей и досок

При использовании кондуктора для сверления отверстий процесс сборки мебели происходит просто и быстро. Применяя такое приспособление, сверление отверстий можно выполнять на любом удалении от края детали вне зависимости от ее ширины.

В современной мебели активно используются шканты, которые в то же время являются достаточно устаревшим крепежным элементом. Именно поэтому кондуктор для шкантов (doweling jig) применяется в производстве мебельных конструкций. Основная сложность при использовании таких крепежных элементов заключается в том, чтобы оси отверстий, выполняемых в соединяемых деталях, имели между собой прямой угол. Соответственно, располагаться такие отверстия должны строго перпендикулярно друг к другу. Без применения такого приспособления, как кондуктор для шкантов, выполнить их затруднительно.

Кондуктор для выполнения отверстий в трубках будет весьма полезным приспособлением для домашней мастерской

Мебельное производство – не единственная сфера, в которой используются кондукторы, предназначенные для сверления отверстий. Шаблоны не менее часто применяют и для того, чтобы просверлить отверстие в трубе и других деталях, имеющих цилиндрическую форму. Кондукторы позволяют выполнять качественные отверстия даже в трубах небольшого диаметра.

Размер и принцип работы современных кондукторов могут быть различными. Некоторые из моделей таких устройств намного легче купить, а отдельные несложно изготовить своими руками. В пользу того, чтобы изготовить мебельный кондуктор для сверления отверстий своими руками, говорит и тот факт, что серийные устройства, особенно универсального назначения, стоят недешево.

Самодельные кондукторные устройства

Кондукторы простейшей конструкции, например, те, которые используются для сверления отверстий под конфирмат, стоят относительно недорого, поэтому многие мастера не озадачиваются их самостоятельным изготовлением и приобретают серийные модели. Между тем есть и те, кто даже такие простые устройства старается сделать своими руками. Вопрос о том, как сделать кондуктор для сверления своими руками, часто появляется и при необходимости просверлить нестандартные отверстия.

Чтобы самостоятельно изготовить кондуктор для шкантов или более простой по конструкции кондуктор для конфирматов, можно воспользоваться чертежами и видео в интернете.

При изготовлении кондуктора потребуется идеально точное сверление направляющих отверстий и закалка готового приспособления

Для изготовления такого устройства, естественно, потребуется его чертеж. Нужен также минимальный набор инструментов и оборудования:

  • электрическая или ручная дрель;
  • набор слесарных инструментов;
  • болгарка;
  • сварочный аппарат (для изготовления кондукторных приспособлений более сложной конструкции).

Простейший самодельный кондуктор можно изготовить из подручных средств и материалов, которые в избытке имеются в большинстве домашних мастерских или гаражей. Использование таких материалов, к которым относятся куски металлической арматуры, деревянные бруски, металлические пластины и др., позволяет значительно сэкономить на приобретении серийной модели устройства.

Чертеж самодельного кондуктора для высверливания отверстий под конфирматы

Изготовление самодельного кондуктора для дрели или одношпиндельного станка проходит в несколько этапов.

  1. Квадратную арматуру сечением 10 на 10 мм, используя ножовку по металлу или болгарку, необходимо нарезать на отрезки требуемой длины.
  2. Центры отверстий, через которые будет выполняться сверление, должны находиться на расстоянии 8 мм от края кондукторной плиты. Именно на таком расстоянии расположен центр плиты ДСП или МДФ, в которой сверлят отверстие.
  3. Шаг между отверстиями на кондукторе в соответствии с общепринятыми мебельными стандартами составляет 32 мм, при этом диаметр таких отверстий должен быть равен 5 мм.
  4. Если оснастить самодельный кондуктор упором, то использовать такое приспособление будет значительно удобнее. Для создания такого упора нужна металлическая пластина толщиной 1 мм и шириной 25 мм, которую сгибают под прямым углом и фиксируют на уже готовом кондукторном приспособлении, изготовленном из арматуры.
  5. После того как конструктивные элементы самодельного кондуктора зафиксированы при помощи струбцины, их необходимо надежно соединить между собой, используя для этого резьбовые крепежные элементы.

Готовый кондуктор с поворотными упорами

Чтобы минимизировать количество пыли, образующейся при использовании самодельного кондуктора, его конструкцию можно дополнить половинкой пластиковой бутылки. Такое простейшее приспособление может выступать и в качестве поддона, в котором будет собираться образующаяся в процессе сверления стружка.

Описанный выше метод позволяет изготовить простейший самодельный кондуктор, который значительно облегчает и ускоряет процесс сборки любой мебельной конструкции.

Кондуктор для сверления в торец

При изготовлении корпусной мебели, возникает необходимость иметь возможность точно и быстро производить засверливание в торец деталей. Как правило, эта необходимость обусловлена использованием евровинтов (конфирматов), при которых в торец деталей сверлятся отверстия диаметров 4,5-5,0 мм (зависит от плотности плиты) на глубину от 35-55мм (зависит от длины евровинтов).





Конечно, для таких целей существуют специальные сверлильно-присадочные станки, но они малодоступны частным мебельщикам или небольшим организациям по причине своей высокой цены, плюс к этому, станки не удобны по причине исключительно стационарного использования. Для упрощения работы мебельщика, были придуманы кондукторы – небольшие приспособления для точного сверления обычной ручной электродрелью. Сегодня на рынке существует несколько производителей, заплатив не малую цену, можно купить готовый кондуктор. В этой статье пойдет речь о том, как из подручного и легкодоступного материала за пару часов можно изготовить хороший самодельный кондуктор. В качестве направляющих сверло втулок, используем шариковые подшипники. Подшипники изготовлены из прочной стали, будут служить долго. Для того, чтобы сверло было хорошо сориентировано в кондукторе, для каждого рабочего расстояния применяются по два подшипника (подшипники расположены соосно другой под другом).

Для изготовления кондуктора (на три рабочих фиксированных расстояния) нам понадобится:

  1. Кусочек плиты МДФ толщиной 16мм.
  2. Кусочек плиты МДФ толщиной 10мм.
  3. Шесть штук (по паре для каждого рабочего расстояния) любых шарикоподшипников с внутренним диаметром 5,0 мм, внешним диаметром не более 16 мм. Высота подшипника должна быть, по возможности, как можно меньше и не более 8мм.
  4. Десяток саморезов 4x25 мм.
  5. Клей ПВА, «Суперклей».
  6. Футорка мебельная с внутренней резьбой M6 (см. фото).
  7. Винт M6x50. Гайка M6. Шайба Гровера 6мм.




Изготовление корпуса кондуктора.

Для начала, необходимо изготовить сам корпус. Особо что-то пояснять по корпусу нет необходимости, все элементарно. Поперечное сечение корпуса – буква «П» с одной торцевой (закрытой) стенкой. Эта стенка будет использоваться в качестве упора, будет задавать нулевую точку, точку начала отсчета для сверления. При выполнении сверления, упор прижимается к торцу детали. Основные размеры:

  • Внешний размер кондуктора произвольный.
  • Верхняя деталь, в которую будут посажены подшипники, выполнена из МДФ 16мм, остальные детали - МДФ 10мм.
  • Расстояние между двумя боковинами (где будет размещена обрабатываемая деталь) равно 16,5 мм, что соответствует реальной толщине плиты плюс небольшой зазор для удобства установки и съема кондуктора.
  • Расстояния между центрами подшипников и упором: 50, 70, 100 мм, - самые распространенные в мебельной практике.



Для сборки корпуса необходимо точно вырезать все четыре детали (верх, две боковых и одну торцевую), измерения рекомендуется выполнять штангенциркулем. Далее, размечаются и сверлятся отверстия для саморезов, которые будут скреплять все детали воедино. Сборка корпуса выполняется с клеем ПВА.


Расстояние между боковыми стенками кондукторасоставляет 16,5 мм (для ЛДСП номинальной толщины 16 мм).



Посадка подшипников.

После высыхания клея, приступаем к разметке и кернению отверстий для подшипников. Стараемся очень точно выполнить эту операцию! Для сверления отверстий под подшипники нам понадобится сверлильный станок или дрель, закрепленная в стойке. Выполнить точное сверление от руки очень сложно, но, при определенной сноровке, возможно. Размечаем карандашом центры подшипников, керним. По кернению сверлим три сквозных отверстия диаметром 2 мм. Зажимаем в сверлильный патрон перовое сверло (пёрку), диаметр пёрки должен равняться внешнему диаметру подшипников. Сверлим по два глухих (несквозных) отверстия для каждого подшипника с каждой стороны просверленного ранее сквозного отверстия. Глубина сверления пёркой (глубина проникновения центрального шипа не учитывается) должна быть примерно на 1 мм больше высоты подшипника. В результате, мы должны получить шесть посадочных отверстий (по три с каждой стороны) для подшипников. Можно попробовать вставить подшипники в посадочные места, подшипники должны входить свободно, но без заметного люфта. После примерок, нужно смазать снаружи каждый подшипник клеем и посадить до упора на свое место. Если используется «Суперклей» (он быстро впитывается и высыхает), то эта операция выполняется с применением резиновой киянки.


Кондуктор сверху. Расстояния между центрами подшипников и упором.

Изготовление регулируемого упора.

Для возможности выполнять сверление на любых произвольных расстояния от упора (не только 50, 70, 100 мм), необходимо дополнить кондуктор несложным регулируемым упором - длинным винтом. Сверлим по центру торцевого упора сквозное отверстие диаметром на 0,5 мм меньше внешнего диаметра мебельной футорки (см. фото). Вкручиваем футорку. В футорку вкручиваем длинный винт, не забыв предварительно накрутить на винт гайку и надеть шайбу Гровера. Теперь, путем изменения глубины вкручивания винта, можно задать любое расстояние сверления от 0 до 100 мм.


Мебельная футорка. Для вкручивания футорки в корпус кондуктора понадобится шестигранный ключ.


Регулировочный винт кондуктора вкручивается в мебельную футорку.


Кондуктор. Вид сбоку.



Кондуктор. Вид изнутри.


Сверление отверстия в торце ЛДСП с применением самодельного кондуктора.



Вылет сверла. На такую максимальную глубину можно выполнить сверление. Длина применяемого сверла и глубина его крепления в патроне дрели должны выбираться с учетом толщины кондуктора (то есть, без малого, суммарной высоты двух подшипников).



При желании, поверхность кондуктора можно отшлифовать мелкой наждачной бумагой, загрунтовать и покрасить (например, эмалью из баллончика). Практика показала, что точность сверления с кондуктором получается не хуже +/-0,5мм и во многом зависит от того, насколько реальная толщина делали (плиты ЛДСП) отличается от расчетной толщины. В любом случае, погрешность максимум в полмиллиметра не является критичной для сверления в торец при изготовлении корпусной мебели.

Похожие статьи:

Кондуктор для сверления отверстий d=5 мм для полкодержателей Kreg KMA3220-INT

Применение

Если Вы сверлите дополнительные отверстия для полкодержателей в имеющейся мебели или делаете мебель сами, то просверлить точные отверстия строго под прямым углом поможет приспособление Kreg Shelf Pin Jig, оснащенное направляющими из закаленной стали.
Используется для:

  • Добавления новой полки

  • Ремонта или при сборке у клиента

  • Добавления новых отверстий у имеющейся мебели.

Описание

Приспособление оснащается съемным двухпозиционным упором, позиционирующим штифтом, соединителем для скрепления вместе нескольких приспособлений, чрезвычайно острым сверлом с м-образной заточкой с кольцом-ограничителем. Все это закрепляется с обратной стороны приспособления.
3 простых шага: Установите. Зажмите. Засверлите.




Преимущества

  • Направляющие из закаленной стали позволяют использовать как дюймовое 1/4", так и метрическое 5 мм сверло.

  • Позиционирующий штифт позволяет быстро позиционировать приспособление по последнему просверленному отверстию.

  • Соединительная планка дает возможность соединить вместе несколько приспособлений.


Технические характеристики

Упор  двухпозиционный, переставляемый 1" и 2" (25,4 и 50,8 мм)
Расстояние между отверстиями  32 мм

Диаметр отверстий (сверло) d = 5 мм.


Cостав комплекта

  • кондуктор Shelf-Pin Jig

  • позиционирующий штифт

  • сверло 5 мм

  • кольцо-ограничитель

  • шестигранный ключ

  • переставляемый упор

  • соединительная планка

  • руководство пользователя

Производство Kreg Tool Company (США).


Kreg (Крег) - производитель  качественного инновационного ручного инструмента в сегменте DIY  для зажима, резки, измерения, обработки и сборки изделий из дерева. Приспособления Kreg помогают мастерам и плотникам выполнять проекты быстрее и с большей уверенностью чем когда-либо прежде!



Рекомендация "Арсенал Мастера"

взамен KMA3220.   Рекомедуем к покупке, доставим в любой город России.



Посмотреть Все кондукторы в нашем каталоге.



Сопутствующие товары:
KMA3215 - Сверла 5 мм
5 мм сверло имеет ступенчатую конструкцию, поставляются с
ограничителем и шестигранным ключем.

Струбцина (ручные тиски) Kreg Face Clamp 76,2х69,9 мм KHC-PREMIUM

Наиболее часто используемая струбцина при работе с соединениями под саморезы Pocket-Screw. Рычаги 3", толщина материала до 2-3/4"

Видео :




Предлагаем Вам Вариант изготовления настенного шкафа с 5 вариантами хранения. Автор проекта Brad Rodriguez (Брэд Родригиз). Данный Кондуктор для сверления отверстий d=5 мм для полкодержателей  был успешно применен в изготовлении шкафа. Посмотрите все этапа Сборки шкафа.






Кондуктор Kreg KMA3220 для сверления отверстий

Если вы хотите добавить отверстий к предметам мебели или к уже изготовленным полкам, то наш инструмент Shelf Pin Jig идеально подходит для этого. В отличие от другого инструмента Kreg® Shelf Pin Jig имеет сверло из закаленной стали, которое обеспечивает точное и прямое сверление.

Shelf Pin Jig также включает в себя двухпозиционную, регулируемую направляющую для пользовательских настроек, а также позиционирующий штифт, расширитель, позволяющий объединять Shelf Pin Jigs вместе для увеличения скорости работ, ультра-острое сверло 1/4 " с кольцом-ограничителем, которое можно хранить внизу инструмента, когда оно не используется.

Сверло из закаленной стали

В отличие от тонких и гибких сверл, наше сверло Kreg® Shelf Pin позволяет проделать совершенно любое отверстие быстро и точно. Кроме того, все закаленные сверла Kreg® поставляются с пожизненной гарантией.

Идеально подходит для строительства или добавления отверстий к уже существующей мебели

Компактный размер Shelf Pin Jig делает инструмент идеальным для добавления отверстий к уже существующей мебели. Вам нужно добиться еще больше дины для ускорения процесса? Соедините вместе Shelf Pin Jigs при помощи расширителя Jig Extender.

Направляющая Tool-Free Quick-Switch

Встроенная направляющая Tool-Free Quick-Switch позволяет выставлять отверстия на 1" (25 мм) или 2" (50 мм) от края заготовки. Направляющая может быть снята и перемещена на другую сторону или быть удалена полностью, когда вам нужно работать в ограниченном пространстве.

Стандартный размер отверстия

Сверла из закаленной стали Kreg® поставляются в комплекте с острым сверлом 1/4 "(6 мм). Пятимиллиметровое сверло можно приобрести отдельно.


В комплекте:
• кондуктор Shelf-Pin Jig
• позиционирующий штифт
• сверло 5 мм
• кольцо-ограничитель
• шестигранный ключ
• переставляемый упор
• соединительная планка
• руководство пользователя

Кондуктор для сверления отверстий под мебельные ручки

Кондуктор для установки ручек KREG.

Кондуктор KHI-PULL создан для качественной и точной установки ручек на мебель. Подвижная направляющая для выставления отступа от края фасада тумбы или ящика и измерительные шкалы позволяют легко расположить ручки с максимальной точностью. В тоже время, регулируемые направляющие для сверла помогут сделать идеальные отверстия для ручек с отличной повторяемостью. Идеально подходит для новой мебели или обновления существующей.

Cabinet Hardware Jig позволяет решить не самую простую и даже пугающую задачу точного монтажа ручек для мебели. Не важно, устанавливаете вы одну или десятки ручек - Cabinet Hardware Jig гарантированно даст одинаково точный результат, который превзойдет ваши ожидания.

Если вы обновляет дверцу шкафа или создаете мебель с нуля, установка ручек - это один из финишных этапов, и он весьма ответственный. Исправить неправильно просверленное отверстие на этом этапе может быть очень трудно или невозможно. С помощью данного кондуктора вы можете быть уверены, что все делаете правильно.

Примечание: сверло не входит в базовую комплектацию (Фирма Остин бесплатно комплектует сверлом из стали Р6М5 диаметром 4,8мм производства ХИЗ Украина)

Спецификация KHI-PULL
Материал корпусаударопрочный полимер
Направляющие втулкидве перемещаемые втулки для сверления (диаметр 4,9 мм) с зажимами
Материал направляющих втулокзакаленная сталь
Расстояние от центра отверстия до края фасада, регулируемое при помощи подвижного упора25-127 мм
Межцентровое расстояние64 мм, 96 мм, 128 мм;
 21/2", 3", 31/2", 4", 41/2", 5"
Шкалыметрическая и дюймовая
Комплект
  • кондуктор
  • регулируемый упор от края
  • 2 направляющие втулки для сверления
  • 2 колодки с антискользящим покрытием
  • 2 зажима и 2 болта
  • 1 инструкция

Сверление под углом — РИНКОМ

Содержание

Сверление под углом

  1. Приспособления для сверления отверстий под углами
    1. Направляющие приставки для сверления отверстий под углами
    2. Кондукторы для сверления отверстий под углами
  2. Что можно использовать в домашних условиях
    1. Металлический уголок
    2. Удлиненная гайка
  3. В заключение

Сверление под углом

При изготовлении различных деталей и изделий иногда возникает необходимость в сверлении отверстий под углами. При этом точность должна быть максимальной. Достичь этого без использования специальных приспособлений сложно по следующим причинам.

  1. Осевое вращение инструмента сопровождается усиленным трением на режущих кромках. Оно стремится сдвинуть сверло в сторону. Особенно это заметно при начале сверления отверстий под прямым или иными углами. Усугубляет ситуацию кривизна обрабатываемой детали или заготовки. Накернивание помогает не всегда.

  2. Точное направление выдержать очень сложно. При сверлении отверстий под углами, отличными от 90° это практически невозможно.

  3. В процессе сверления отверстий сверло может отклониться в сторону. Это происходит под воздействием силы, возникающей по причине неравномерного трения о поверхности.

  4. Сложность повышается до максимального уровня при необходимости просверлить под углом отверстие большого диаметра.

Снизить влияние вышеперечисленных негативных факторов помогает использование различных приспособлений. Для сверления отверстий под углами применяют приставки и кондукторы (они в зависимости от конструктивных особенностей могут называться накладками и шаблонами), а также подручные средства.

Приспособления для сверления отверстий под углами

Начнем с описания приставок.

Направляющие приставки для сверления отверстий под углами

Приставки для сверления отверстий под углами представляют собой конструкции, состоящие из:

  1. станин;

  2. направляющих;

  3. перемещающихся по ним кареток, служащих для фиксации дрелей;

  4. рукояток.

Фотография №1: приставка для дрели

В станине имеется вырез под углом в 45°. Он предназначен для фиксации труб и цилиндрических заготовок.


Фотография №2: сверление цилиндрической заготовки при помощи приставки

Эти приспособления бывают бытовыми, полупрофессиональными и профессиональными.

  1. Устройства первого типа имеют лишь функцию регулировки наклона направляющих для установки нужного угла сверления. Удерживаются конструкции при помощи рукояток.

  2. Полупрофессиональные приставки для сверления отверстий под углом могут оснащаться такими дополнительными приспособлениями, как системы фиксации станин и регуляторы глубины сверления. В некоторых моделях есть возможность изменения угла сверления как вдоль, так и поперек плоскости заготовок. За счет наличия дополнительных приспособлений такие приставки получаются более громоздкими.

  3. Профессиональные модели. Также могут иметь различие дополнительные приспособления. Главное отличие профессиональных приставок — наличие в конструкциях собственных патронов для фиксации сверл. Такое решение повышает точность получаемых отверстий, а также продлевает сроки службы дрелей и сверл.


Изображение №1: профессиональная приставка для сверления отверстий под углом

Кондукторы для сверления отверстий под углами

Кондукторами (или шаблонами) называют различные по конструкции вспомогательные приспособления, которые используют при необходимости сверления точных отверстий различных диаметров в металле и иных материалах под различными углами.

Устройства делятся на 2 основных типа.

  1. Кондукторы, предназначенные для сверления отверстий под прямыми углами.

  2. Приспособления, для сверления отверстий под острыми и тупыми углами.


Фотография №3: накладной кондуктор для сверления отверстий под прямыми углами

Кроме того, кондукторы для сверления отверстий под углами делятся на различные типы по двум критериям.

1. Сфера применения.

  1. Универсальные. Стандартные модели, изготовленные из стали. Подходят для решения большинства задач.

  2. Мебельные. Предназначены для сверления отверстий для сборки мебели, ее монтажа, крепления фурнитуры и пр.

  3. Кондукторы для коронок. Это специальные модели, предназначенные для сверления отверстий под углами не обычными сверлами и бурами, а алмазными коронками больших диаметров.

  4. Приспособления для сверления кафеля и плитки. Оснащены системами подачи воды для охлаждения алмазных сверл.

  5. Трубные модели. Предназначены для сверления цилиндрических заготовок.

2. Способ применения.

  1. Накладные. Такие кондукторы для сверления отверстий под углами используют при обработке заготовок с плоскими поверхностями. Приспособления удерживают руками или надежно фиксируют.

  2. Скользящие. Такие приспособления не закрепляются. Их при использовании удерживают руками.

  3. Поворотные. Их применяют при сверлении отверстий в деталях цилиндрических форм. Направление сверления задается при помощи втулок. Оно может быть вертикальным, горизонтальным и наклонным.

  4. Опрокидываемые. Такие кондукторы для сверления под углами применяют при необходимости работы в различных плоскостях.

  5. Закрепляемые. Они надежно крепятся к обрабатываемым поверхностям. Это удобно, но ограничивает свободу действий.


Изображение №2: сверление металла с применением кондуктора

Что можно использовать в домашних условиях

В домашних условиях обычно приходится сверлить отверстия под прямыми углами. Для повышения точности можно воспользоваться двумя эффективными подручными средствами.

Металлический уголок

Это самое распространенное приспособление для сверления отверстий под углом 90°. Используется оно так.

  1. Сделайте разметку при помощи керна.

  2. Возьмите дрель и установите сверло в центр будущего отверстия.

  3. Приложите уголок к сверлу так, чтобы он соприкасался с инструментом обеими сторонами.

  4. Просверлите отверстие требуемой глубины.

Удлиненная гайка

Отверстия, полученные сверлением металла под прямым углом при помощи удлиненной гайки, также имеют высокую точность. Операция предполагает лишь удерживание приспособления нужного диаметра при сверлении с центрированием сверла в намеченной точке.

В заключение

Как видите, сверлить отверстия под углами можно при помощи различных приспособлений. Лучшие варианты — профессиональные приставки и закрепляемые кондукторы.


Лучшие приспособления для обработки отверстий в дереве

Фото: depositphotos.com

Столярные изделия из дерева - одна из самых сложных столярных задач. Многие люди изо всех сил пытаются соединить два отдельных куска дерева и скрыть застежки. На самом деле такая экспертиза - это почти искусство. Большинство видов столярных изделий требуют точности, терпения и зачастую дорогих инструментов. Есть исключение: приспособления для карманных отверстий.

Эти удивительно простые, но удобные инструменты делают столярные работы легкими и доступными.Даже новичок в работе по дереву своими руками может создавать стыки профессионального вида, не вкладывая сотни долларов в инструменты. Все, что вам понадобится, - это приспособление и дрель.

Популярность приспособлений для карманных отверстий неуклонно растет с момента их появления в 1990-х годах. Производители инструментов выпускают различные модели, начиная от простых приспособлений для обычных домашних мастеров и заканчивая большими настольными приспособлениями для опытных деревообработчиков и механическими приспособлениями для профессиональных мастерских. Читайте дальше, чтобы узнать, почему они считаются одними из лучших приспособлений для карманных отверстий, которые вы можете купить.

Наши фавориты

Несмотря на то, что существует множество типов карманных приспособлений на выбор, их производит лишь несколько производителей, в том числе изобретатель карманного приспособления для отверстий Крег. Приведенные ниже приспособления отличаются простотой использования, долговечностью и доступностью.

Фото: amazon.com

Пластиковые детали не всегда выдерживают суровые условия ручной работы, поэтому этот алюминиевый приспособление для отверстий в карманах от Massca является таким привлекательным вариантом. Этот набор делает то, что должен делать каждый качественный кондуктор, и даже больше.Его прочная цельнометаллическая конструкция означает, что этот кондуктор долгое время будет проделывать отверстия в карманах. Возможно, вы чувствовали себя неуклюже и даже запылялись, когда прикладывали к дереву приспособления конкурентов. У вас не будет этой проблемы с этим набором. Если потянуть за ручку зажима, деталь быстро зафиксируется в зажимном приспособлении, а резиновый амортизатор защищает древесину. Вы можете отрегулировать настройку глубины простым поворотом ручки. Соединитель для пылесборника поддерживает чистоту на рабочем месте во время сверления. Этот карманный кондуктор также включает в себя набор аксессуаров, в том числе шестигранного ключа, стопорной муфты, сверло, и стартовый набор винтов.

Фото: amazon.com

Чаще всего вы можете купить инструмент, потому что он необходим для завершения конкретного проекта. Если вы нечастый домашний мастер, который использует набор карманных приспособлений только для пары проектов в год, этот недорогой набор приспособлений для карманных отверстий будет привлекательным вариантом. Это выгодной цене набор включает в себя два направляющих отверстия и включает в себя буровое долото, шестигранный ключ, и ограничительной втулки: все части нужно присоединиться древесины с карманными отверстиями. Этот набор, который работает с пиломатериалами от ½ дюйма до 1½ дюйма, прост в использовании со встроенным измерителем толщины материала и измерителем глубины сверления.Вы обнаружите, что встроенный магнит упрощает работу со стальными зажимами.

Фото: amazon.com

Шаблонное приспособление Kreg K5 для отверстий в карманах - это приспособление высшего уровня, способное справиться с разнообразными потребностями в отверстиях в карманах. Он включает в себя три карманных отверстия диаметром inch дюйма с большим количеством расстояний между направляющими. Он совместим с материалами шириной от ½ дюйма до 1½ дюйма. K5 имеет широкие дужки, которые расставлены по обе стороны от приспособления. Эти рычаги обеспечивают стабильность и позволяют зажимать большие куски дерева, не поддерживая их собственными руками.Рычаги приспособления съемные для удобства переноски и служат местом для хранения винтов и аксессуаров. Другие особенности включают простую в использовании систему зажимов с коленчатым рычагом и отверстия для разгрузки древесной стружки. Это приспособление может быть установлено или закреплено на вашем верстаке.

Фото: amazon.com

Металл превосходит пластик, когда речь идет о прочности, поэтому этот карманный зажим от General Tools является таким привлекательным вариантом. Сделанный из алюминия, этот прочный карманный кондуктор по доступной цене подходит для многих и многих проектов сверления карманов.General Tools оснащает 850-й простой в использовании встроенной зажимной системой, которая позволяет ускорить выполнение вашего проекта. В дополнении к оправке, этот комплект включает в себя буровое долото, ограничительную втулку, и шестигранный ключ вместе с комплектом стартера 48 винтов, 24 деревянных пробок пикета отверстия и жестким пластикового чехле. Этот комплект может работать как переносное приспособление или устанавливаться на верстак для инструментов.

Фото: amazon.com

Вы получите все необходимое для быстрого старта ваших деревообрабатывающих проектов с этим полным стартовым комплектом от Kreg. R3 Master System сочетает приспособление Kreg R3 Jr. для карманных отверстий с длинным списком аксессуаров. В дополнение к стандартному сверлу, отвертке и ограничительной манжете этот набор также включает полный набор винтов размером от 1 до 2 ½ дюймов, 2-дюймовый торцевой зажим Kreg и деревянные дюбели. В него также входят кейсы для оборудования и приспособления. Хотя этот комплект может не иметь всех наворотов, присущих высокопроизводительным системам Kreg, это отличный вариант для домашнего мастера, который хочет начать заниматься столярными изделиями из карманов, не совершая индивидуальных покупок.

Фото: amazon.com

Многие люди считают, что множество компонентов приспособления для карманных отверстий - сверла и отвертки, ограничительные кольца, аксессуары и оборудование - затрудняют транспортировку с места на место. Kreg предлагает вам отличный и доступный портативный вариант со своим Jig 320. Этот набор хранит все эти незакрепленные детали в одном прочном пластиковом футляре, что упрощает транспортировку с разных мест. Производитель включает в себя набор из 40 винтов для внутреннего и наружного монтажа и простые инструкции.Двойные направляющие Jig 320 удобны для домашних мастеров, плохо знакомых с приспособлениями для карманных отверстий, но достаточно универсальны, чтобы справиться с большинством потребностей в карманных отверстиях. Принадлежности включают в себя направляющую сверла распорку, привод бит, стоп воротник, толщиномер, и 40 образцов винтов.

Фото: amazon.com

Для профессионалов в области деревообработки и тех серьезных домашних мастеров, которые выполняют большие объемы соединения древесины, есть станок Kreg DB210 Foreman Pocket-Hole Machine. Вам не нужно использовать драйвер питания с этой машиной. Он оснащен мощным двигателем на 5 ампер и 2800 об / мин для быстрого и мощного сверления, что позволяет быстро создавать карманные отверстия.Он зажимает и просверливает отверстие кармана за один шаг. Регулируемые подпружиненные упоры позволяют быстро просверливать одинаковые отверстия в нескольких частях. Другие особенности включают встроенный лоток для хранения и шланг для сбора пыли. Kreg Foreman - это универсальный карманный джиг с функциональностью профессионального станка.

Фото: amazon.com

Эта простая, но эффективная приспособление для отверстий в карманах - отличный вариант для тех, кто занимается домашним хозяйством, которые ищут повседневное решение для отверстий в кармашках для деревянных конструкций, от рамок для картин до мебели.Этот комплект включает в себя два отверстия зажимное приспособление с квадратным водителем, бурового долота, а также ограничение глубины стопорной муфты. Магнит, встроенный в корпус кондуктора, добавляет удобства при использовании со стандартным металлическим зажимом. Встроенные шкалы глубины сверления и толщины древесины упрощают настройку кондуктора. Аксессуары включают в себя, конечно же, винты пяти разных размеров и набор из 10 пластиковых заглушек. MulWark Premium также имеет удобный футляр для переноски, что позволяет легко хранить все организованное и доступное.

Регулируемые полки без колебаний | Мастер по дереву

Автор: Woodsmith Staff
Изучите несколько приемов сверления отверстий под штифты полки.

Регулируемые полки - отличный способ добавить гибкости дизайну шкафа или книжного шкафа. Они позволяют настроить проект в соответствии с вашими потребностями в хранении. Сверлить отверстия для штифтов в полке, кажется, настолько просто, насколько вы можете себе представить. Но если вы когда-нибудь сталкивались с раскачиванием или неровностью полки, знайте, что это не так просто, как кажется.

Я использую изготовленное в магазине приспособление для сверления точных отверстий. Зажим удерживает биту под прямым углом к ​​заготовке и устанавливает расстояние между отверстиями.Планка из оргалита по одному краю фиксирует зажим по краю заготовки. Это позволяет просверливать отверстия до или после сборки. Чтобы использовать приспособление, вы начинаете с отметки местоположения центрального отверстия для каждой партии. Затем просто выровняйте центральную линию зажимного приспособления по метке и закрепите ее на месте, как вы можете видеть на фотографии на противоположной странице.

Практически любая ручная дрель отлично подойдет для сверления отверстий. Но я хочу отметить этот момент.Я использую насадку Brad Point. Делает чистое отверстие - особенно в фанере. И это хорошая идея, чтобы использовать стоп воротник бура на нужную глубину (около 3/8" ).

Проблема со сверлением отверстий под штифты полки заключается в том, что легко переборщить. Вы часто видите это в коммерческих шкафах. Внутри есть ряд отверстий, идущих сверху вниз. Дело в том, что большинство отверстий для штифтов в полке в любом случае никогда не используются. Таким образом, сверление длинных рядов отверстий оказывается пустой тратой времени.Вместо этого, как я обнаружил, лучше всего просверлить отверстия для штифтов полки в наборах от трех до пяти отверстий. Он по-прежнему дает вам большую гибкость, но вы избегаете вида швейцарского сыра. Это означает, что вам нужно тщательно спланировать, где просверлить отверстия. Например, книги обычно имеют несколько довольно стандартных размеров. Поэтому сверлить отверстия для штифтов полки на расстоянии менее 6–8 дюймов от верха или низа корпуса бессмысленно. Лучше располагать отверстия с шагом «размером с книгу» (12–14 дюймов), чтобы разместить что угодно - от полки с пинтой книг в мягкой обложке до огромных книг на журнальном столике.

Шаблон для сверления с регулируемым углом

Многие торговые автоматы со столами с регулируемым углом наклона большую часть своей работы выполняют с набором столов для достижения результатов под углом 90 градусов. Такие инструменты, как ленточные пилы, дисковые шлифовальные машины и сверлильные станки, обычно имеют регулировочные шкалы, позволяющие наклонять столы для работы под углом, но эти задачи возникают не так часто. Я очень стараюсь, чтобы мои столики с инструментами находились под идеальным углом 90 градусов, и как только я достаю их туда, я не хочу их перемещать. И хотя большинство угловых работ на ленточной пиле и шлифовальной машине лучше всего выполнять путем смены стола, это не относится к сверлильному станку. Для просверливания ряда отверстий под одним и тем же углом простое приспособление, сделанное из металлолома, творит чудеса. А после изготовления приспособления вы можете быстро отрегулировать его для будущих задач по угловому сверлению - и все время оставлять основной стол станка под углом 90 градусов. Это потому, что вместо того, чтобы наклонять стол, мы наклоним саму заготовку. Чтобы проиллюстрировать процесс, мы сделаем простую подвесную кружку-дерево.


ШАГ 1: Это приспособление состоит всего из трех частей: кусок фанеры, который действует как наклонный стол, подпорка для нижней стороны и ограждение для выравнивания вашей работы. Подберите размер фанерного стола в соответствии с вашими потребностями; тот, что здесь, имеет размеры около 10 x 12 дюймов. На верхнюю поверхность перпендикулярно переднему краю прикрепите кусок обрезка. Длина этой детали не критична, но она должна проходить от переднего края кондуктора как минимум до того места, где спускается патрон сверлильного станка. Забор должен быть достаточно высоким только для того, чтобы выдержать сверлящую работу.


ШАГ 2: Чтобы наклонить кондукторный стол, отрежьте кусок обрезка до такой ширины, чтобы он, оказавшись на задней стороне приспособления, закреплял приспособление под нужным углом, который вы хотите просверлить. Угол, который я хотел для своего деревца кружки, составлял около 10 градусов, но при необходимости отрежьте угол и прикрутите скобу к задней части зажимного приспособления. Если хотите, слегка отшлифуйте края приспособления, чтобы исключить острые углы.


ШАГ 3: Вы не хотите, чтобы зажимное приспособление скользило по столу сверлильного станка, кроме того, вы хотите, чтобы оно было перпендикулярно передней части сверла.Этого легко добиться, закрепив ограничитель ширины стола на задней части стола. Установите упор так, чтобы зажимное приспособление совпадало с передней частью станка, а затем зажмите его по краям стола сверлильного станка.


ШАГ 4: Поместите кондуктор на стол сверлильного станка, плотно прилегая к упору, который вы зажали сзади, а затем поместите заготовку напротив упора для кондуктора. Опять же, вы не хотите, чтобы предметы двигались во время сверления - будучи круглым, дюбель, используемый здесь для стойки кружки, может катиться повсюду - поэтому, как только вы выровняете заготовку спереди назад с битой, зажать его против упора для кондукторов.Когда заготовка закреплена на месте, вы можете перемещать приспособление из стороны в сторону как единое целое. Сделайте это сейчас, чтобы деталь находилась сбоку от сверла, а затем опустите сверло на желаемую глубину сверления. Установите и заблокируйте ограничитель глубины на вашем сверлильном станке.


ШАГ 5: Совместите зажимное приспособление и заготовку под сверлом и просверлите первое отверстие на своей отметке. Теперь просто разжать заготовку, повернуть ее до следующей отметки, заново прижать и просверлить каждое из оставшихся отверстий по очереди.Обратите внимание, что хотя закрепление дюбелей для сверления всегда является хорошей идеей, вам может не понадобиться делать это для плоских или прямоугольных заготовок. Пусть индивидуальный проект будет вашим ориентиром - если есть риск смещения заготовки во время сверления, закрепите ее на зажимном приспособлении.


ШАГ 6: Хотя приспособление, показанное здесь, было сделано для сверления этих 10-градусных отверстий для моего дерева кружки, нет необходимости убирать его, когда работа будет сделана. Чтобы отрегулировать приспособление для более высоких углов, просто зажмите плоский кусок обрезка на скобу, чтобы приподнять заднюю часть стола по мере необходимости.Я установил измеритель угла наклона на новый угол и использовал его в качестве направляющей, чтобы прижать полосу фанеры толщиной 1/4 дюйма к задней части. Эти маленькие 4-дюймовые зажимы хорошо удерживают полосу на месте, но не мешают стойке сверлильного станка.

Wise Buys: кондуктор для сверления полочных штифтов

Шаблон для сверления полочных штифтов

Мы нашли два стиля приспособлений: пластиковый или фенольный шаблон с одиночным упором и параллельные алюминиевые направляющие. Шаблонный стиль поставляется с самоцентрирующимся 1 4 "-диаметр, но вы также можете получить 5-миллиметровую биту для меньших штифтов или биты немного большего размера для латунных втулок.Типы с параллельными рельсами рассчитаны на интенсивное использование и стоят в четыре-пять раз дороже. (Для них вы поставляете свои собственные сверла.) Мы протестировали пять шаблонов и два направляющих и рекомендовали три на следующих страницах.

Пичтри DrillRite # 853

Расстояние между отверстиями по вертикали: 1- 1 4 "
Междурядье по горизонтали: 1- 1 2 "& 2- 1 2 "от упора
Стандартный размер отверстия / бита в комплекте: 1 4 "
Дополнительные биты: 5 мм

Тест-драйв:
Я обнаружил, что это удобное приспособление легко понять и использовать.Его деревянный забор легко стыкуется с двумя рядами направляющих отверстий, если он когда-либо выйдет из строя. Чтобы использовать его, просто прижмите зажимное приспособление к краю заготовки, совпадающему с вашими отметками разметки, а затем просверлите столько отверстий, сколько вам нужно. Чтобы просверлить больше в той же линии, переместите кондуктор так, чтобы последнее просверленное отверстие совпадало с 1 4 "или индексирующее отверстие 5 мм и вставьте штифт полки. Затем просверлите еще отверстия и повторите при необходимости. Самоцентрирующееся сверло этого приспособления удаляет стружку лучше, чем его конкуренты, благодаря большему вырезу с обеих сторон его корпуса.

- Проверено Стивом Фини, плотником с 25-летним опытом

Чтобы узнать больше:
Peachtree Woodworking
888-512-9069, ptreeusa.com

Роклер Джиг-Ит # 32991

Расстояние между отверстиями по вертикали: 1- 1 4 "
Междурядье по горизонтали: 1- 1 2 "& 2- 1 2 "от упора
Стандартный размер отверстия / бита в комплекте: 1 4 "
Дополнительные биты: 5 мм, 7 32 ", 9 32 «

Тест-драйв:
Несмотря на то, что Jig-It похож на Peachtree по размеру, функциям и цене, он также имеет бортовое хранилище в ограждении для прилагаемого 1 4 бит и шестигранный ключ с установочным винтом.Отличная идея, но выступающие защелки на дверцах отсеков не позволяют ограждению плоско сидеть на столе, когда оно закреплено на 3 4 "- толстая заготовка. Пришлось повесить ее за край скамейки - небольшое неудобство. Роклер предлагает 7 32 9 32 самоцентрирующиеся сверла для сверления больших отверстий для установки латунных втулок с полочными штифтами, подходящих для 5 мм или 1 4 Штифты (показаны). Оба отлично работают с этим зажимным приспособлением без какой-либо адаптации, поэтому этот единственный зажим позволяет просверливать отверстия для штифтов всех распространенных размеров.

- Проверено Стивом Фини

Чтобы узнать больше:
Rockler Woodworking
800-279-4441, rockler.com

Veritas № 05J03.03

Расстояние между отверстиями по вертикали: 1 дюйм
Расстояние между рядами по горизонтали: регулируется до 11 дюймов
Стандартные размеры отверстий: 7 32 ", 1 4 ", 3 8 "и 5, 6, 6- 3 4 7, 7- 1 2 , 8 и 9 мм.
Использует стандартные сверла со штифтом; нет битов в комплекте

Тест-драйв:
Я знаю, что за приспособление для установки полочного штифта нужно заплатить немало, но Veritas предлагает гораздо большую универсальность, чем приспособления для пластиковых шаблонов.Он поставляется со сверлильными втулками 10 размеров, что дает вам больше возможностей для выбора полочных штифтов, чем вам, вероятно, когда-либо понадобится. Закаленные втулки помещаются в небольшой держатель, который крепится к направляющим и обеспечивает отверстия, просверленные под прямым углом к ​​поверхности дерева. Когда мне нужно было просверлить больше отверстий на одной линии с только что сделанными, их было легко выровнять с помощью двух латунных фиксирующих штифтов. Направляющие этого приспособления длиной 24 дюйма могут быть расположены в любом месте вдоль самозажимных перпендикулярных зажимных стержней, что позволяет мне размещать штифты как можно ближе или дальше от краев, как я хотел.Поставляемые в комплекте стержни позволяют мне зажимать заготовки шириной до 12 дюймов, но я рекомендую приобрести хотя бы один набор дополнительных длинных стержней, которые увеличивают допустимую ширину до 24 дюймов (14 долларов США) или 36 дюймов (16 долларов США).

- Протестировано Кевином Бойлом, WOOD Старшим редактором дизайна

Чтобы узнать больше:
Lee Valley
800-871-8158, leevalley.com

Регулируемое приспособление для установки деревянных штифтов, карманное приспособление для сверления отверстий, локатор, со сверлом 8/10 мм Вертикальная направляющая для сверления Инструменты для перфорации

Продажа надежных брендов.

  • 3% покупателей недовольны товаром от продавца.

  • Покупатели довольны сообщением продавца.

  • Товары продавца соответствуют их описанию.

  • Продавец работает на платформе более года.

  • При отгрузке возможны задержки.

  • Лучшие варианты! -

    Полное руководство по кондукторам: лучшие варианты!

    Есть два важных аспекта для успешного запуска массового производства - простая сборка и низкая стоимость единицы продукции.И именно здесь проявляется важность поиска лучшего кондуктора.

    Сверлильные кондукторы

    - это производственные инструменты, используемые для точного изготовления дубликатов и сменных деталей. Они уникально разработаны для идентичной сборки и обработки большего количества компонентов и обеспечения взаимозаменяемости между ними.

    В этом подробном руководстве мы подробно поговорим о кондукторах. Мы рассмотрим такие темы, как основные элементы кондуктора, типы кондукторов на рынке, плюсы и минусы кондукторов, общие соображения при проектировании кондукторов, факторы, которые следует учитывать при покупке кондукторов, и т. Д.и выделите лучшие сверлильные приспособления на рынке.

    Почему Kreg Jig K4 лучше

    Kreg Jig K4 - наш лучший выбор в целом. Это надежный инструмент, которым легко пользоваться, поэтому независимо от того, новичок вы или эксперт, он справится со своей задачей. Цена очень доступная, а в комплекте есть все необходимое.

    Проверить цену Купить на Amazon.com

    Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без дополнительных затрат для вас.

    Шаблоны для сверления - Обзор

    Шаблонное приспособление - это инструмент, который направляет режущие и обрабатывающие инструменты.Drill jig3s - один из самых распространенных типов приспособлений на рынке.

    Сверлильные кондукторы

    используются для сверления отверстий, которые точно расположены по отношению друг к другу, а также к определенным точкам и рабочим поверхностям. Расположение отверстий отмечается отверстиями в зажимном приспособлении, через которые проходит сверло.

    Используя шаблон для сверления, вы можете значительно повысить производительность за счет сокращения времени, затрачиваемого на использование керна, высотомера или квадратного разметчика.

    Если вам нужна максимальная точность или вы планируете использовать кондуктор в качестве постоянного инструмента, используйте втулку из закаленной стали для направления сверла.

    Сверлильные кондукторы

    можно прикрепить к заготовке, в которой вы будете сверлить отверстия, или заготовку вставляют и зажимают внутри кондуктора. Если вы хотите просверлить более одного отверстия, вам придется сдвинуть кондуктор на столе в сторону сверлильного станка.

    В таких случаях переместите кондуктор руками, чтобы зафиксировать положение под сверлом, чтобы сверло входило во втулку радиально. Однако, если у вас есть большой сверлильный станок, способный создавать высокий крутящий момент, убедитесь, что вы держите кондуктор с упорами или зажимаете его на столе сверлильного станка.

    Сверлильные кондукторы

    обычно поставляются с ножками, которые могут скользить или опираться на стол сверлильного станка. Используя кондукторные приспособления, вы можете сверлить отверстия на более высоких скоростях, с большей точностью и с рабочими со средней квалификацией. Кроме того, кондукторы помогают производить взаимозаменяемые детали, поскольку каждая просверленная деталь имеет такую ​​же схему расположения отверстий, как и другие детали.

    Все коммерческие соображения указывают на одно направление конкуренции с аналогичными продуктами на рынке - низкая стоимость единицы и высокое качество. А когда дело доходит до металлоконструкций, кондукторы могут очень помочь в достижении обеих целей.

    Однако, прежде чем рассматривать кондукторы для работы, вы должны рассмотреть четыре фактора: количество единиц, которые необходимо произвести, приблизительную стоимость рабочей силы на единицу со сверлильным кондуктором и без него, стоимость бурового станка, включая стоимость его обслуживания , а также возможность использовать менее загруженный или менее ценный сверлильный станок с кондуктором.

    После рассмотрения четырех важных факторов, упомянутых выше, если общие затраты на производство продуктов с приспособлением и без него равны, было бы неплохо полностью отказаться от приспособления.

    Основные элементы бурового станка

    В состав первичных элементов бурового станка входят:

    • Корпус сверлильного кондуктора - это конструкция коробчатого, рамного или пластинчатого типа, содержащая обрабатываемые детали. Обычно он очень жесткий и прочный.
    • Зажимные элементы - Эти элементы помогают закрепить заготовку в определенном положении во время сверления.
    • Фиксирующие элементы - Эти элементы помогают расположить заготовку в точном положении по отношению к сверлильному станку.
    • Индексирующие элементы - Эти элементы присутствуют не во всех типах кондукторов. Однако вам может потребоваться индексировать заготовки в разных положениях для выполнения операций обработки различных поверхностей или мест.
    • Шлифовальные и установочные элементы - Эти элементы помогают направлять режущий инструмент в случае кондуктора.

    Типы буровых станков на рынке

    Форма и стиль кондукторов должны зависеть от характера работы, требуемой степени точности и количества деталей, которые вы хотите просверлить.

    Всего на рынке вы найдете шесть типов кондукторов. К ним относятся:

    • Приспособление с коробкой
    • Приспособление для канала
    • Зажим для листьев
    • Приспособление открытого типа
    • Шаблонное приспособление
    • Зажим для пластин

    Давайте рассмотрим каждый тип более подробно.

    Приспособление с коробкой

    Если вы хотите просверлить отверстия более чем в одной плоскости заготовки, вам необходимо снабдить кондуктор эквивалентным количеством втулочных пластин.Затем все зажимные пластины собираются, чтобы принять форму коробки с одной стороной, открытой для загрузки и выгрузки заготовки. Напротив каждой зажимной пластины предусмотрены опорные ножки.

    Приспособления типа

    Box должны быть как можно более легкими, так как вам придется поднимать и перемещать их снова и снова.

    Приспособление для канала

    Поперечное сечение кондукторов напоминает швеллеры. Заготовка помещается в канал и зажимается. Затем сверлильный станок направляется через втулку для сверления, чтобы просверлить точные отверстия.Канальные кондукторы - самые экономичные сверлильные приспособления на рынке.

    Приспособление для листьев

    Самая верхняя пластина зажимного приспособления для створок расположена таким образом, чтобы она могла вращаться вокруг точки опоры. Это позволяет легко загружать и выгружать заготовки. В случае зажимного приспособления пластина зажимная пластина является шарнирной. Вы найдете зажимные винты и сверлить кусты в джиге пластине, которая крепится к лежащему лицу с использованием рыма.

    Приспособление открытого типа

    В зажимном приспособлении открытого типа верхняя грань зажимного приспособления открыта, а заготовка размещается сверху.

    Шаблонное приспособление

    Шаблон

    Шаблонный шаблон - это простейшая конструкция шаблона. Пластина содержит шаблон, сконструированный таким образом, что он имеет форму и размер, необходимые для просверливания. Шаблонная пластина обычно изготавливается из металла или дерева и содержит отверстия в точных местах, которые необходимо проделать в заготовке.

    Размер шаблона соответствует размеру заготовки.

    Используя шаблонное приспособление, вы можете сократить операции маркировки и повысить точность.Это самая экономичная приманка на рынке.

    Приспособление для пластин

    Зажимное приспособление пластинчатого типа является улучшенной версией приспособления для изготовления шаблонов. Единственное отличие, которое вы обнаружите, заключается в том, что вместо простых отверстий пластина содержит втулки для сверления, которые направляют сверлильный станок. Вы можете закрепить заготовку на пластине и сверлить соответствующим образом.

    Приспособления для пластин

    настоятельно рекомендуются для массового производства.

    Источники изображений: 1, 2;

    Общие соображения при проектировании приспособлений

    • Конструкция бурового кондуктора обычно зависит от характера выполняемой работы, требуемой степени точности и количества просверливаемых единиц
    • Поскольку сверлильные кондукторы необходимо переворачивать и задавать, оператор должен с ними удобно обращаться.Не только это, но они также должны быть легкими, с оптимальной жесткостью и прочностью. Однако убедитесь, что вы не жертвуете качеством кондуктора, чтобы снизить его общий вес
    • на несколько фунтов.
    • Поскольку вам необходимо закрепить заготовку на кондукторе так, чтобы она оставалась в правильном положении, убедитесь, что вы используете крепежное устройство с кондуктором. Крепежные устройства обеспечивают быстрое перемещение и надежно удерживают заготовку, предотвращая случайное изменение положения во время сверления
    • Хорошая идея закончить сверлильный кондуктор, удалив с его корпуса все царапины или незавершенные углы, чтобы избежать травм во время процесса сверления.

    Другие факторы, которые существенно учитываются при сборке, проектировании и изготовлении кондукторов, включают:

    • Направляющая для гладких режущих инструментов, таких как сверла и развертки
    • Использование минимальных деталей для сборки кондуктора
    • Максимальное использование стандартных деталей
    • Оптимальная регулируемость и гибкость для минимальных изменений
    • Точная, легкая и быстрая индексация по мере необходимости
    • Безопасное обращение с кондуктором на столе сверлильного станка
    • Долговечность и надежность

    Факторы, определяющие целесообразность использования бурового станка

    Обычно, когда в одной детали просверливаются два отверстия, расположение отверстий определяется с помощью пары разделителей, установленных на шкале.Расположение дорабатывается, пробивается укол с последующим сверлением отверстий.

    Этот метод демонстрирует, насколько легко можно просверлить отдельную деталь без точных измерений. Однако когда дело доходит до сверления тысяч таких деталей, весь процесс сверления становится дорогостоящим делом.

    В таких случаях сверлильные кондукторы являются экономически выгодным вариантом. Однако сверлильные приспособления должны иметь отверстия, соответствующие размеру сверла и точно расположенные. Используя шаблон для сверления, вы можете снизить затраты на сверление тысяч деталей с использованием делителей и методом прокалывания поверхности.

    Стоимость кондуктора + стоимость сверления <Стоимость сверления заготовок методом прокалывания и пробивки

    Шаблон для сверл с опорой и ножками

    Когда вам нужно перемещать кондуктор вокруг стола сверлильного станка, чтобы просверлить несколько отверстий за один сеанс сверления; сверлильные приспособления обычно идут на ножках. Чтобы ножки не сминались во время сверления, важно их закалить.Большинство представленных на рынке буровых станков поставляются с ножками из инструментальной стали.

    Точность сверлильных кондукторов и машин, на которых они используются, связаны между собой

    Несмотря на то, что при проектировании кондукторов важно проявлять осторожность, чтобы убедиться, что их стойки не складываются и не опрокидываются во время сверления, также важно понимать, что стол сверлильного станка должен располагаться под углом 90 градусов к сверлу. веретено, и плоское, и верное.

    Если какой-либо из критериев не выполняется, положение отверстий не будет находиться под требуемым углом к ​​рабочей поверхности заготовки.

    На производственных предприятиях, где производятся взаимозаменяемые компоненты или компоненты должны обрабатываться должным образом, состояние машин тщательно контролируется, особенно тех частей, которые определяют точность конечных продуктов.

    Как найти отверстия для буровой втулки - все, что вам нужно знать

    При проектировании кондукторов наиболее важной частью процесса проектирования является определение местоположения отверстий для буровых втулок. Несмотря на то, что методы, используемые для поиска отверстий, различаются, они зависят от характера работы.

    В случаях, когда точность не является проблемой, берется заготовка с правильно просверленными отверстиями, и точное расположение отверстий передается на шаблон. Поскольку очень важно, чтобы отверстия под втулку в кондукторе были немного больше, чем отверстия в заготовке, размеры отверстий в кондукторе увеличиваются с помощью цековки.

    Преимущества использования кондукторов

    К преимуществам использования кондукторов для массового производства относятся:

    • Исключение измерения, а также других методов настройки перед процессом обработки.
    • Повышение точности обработки, поскольку заготовка располагается автоматически и ручная регулировка не требуется для направления инструмента.
    • Производство идентичных и взаимозаменяемых деталей, что упрощает сборку.
    • Больше производственных мощностей, так как за одну установку можно обрабатывать несколько деталей или несколько инструментов могут работать вместе.
    • Сокращение трудозатрат благодаря ограничению и дальнейшему упрощению погрузочно-разгрузочных работ.Даже оператор со средней квалификацией может выполнять эти задачи, поскольку большая часть работы выполняется на станках.
    • Снижение затрат на контроль качества конечной продукции.
    • Снижение общих затрат на обработку за счет частичной или полной автоматизации большинства процессов.
    • Гибкость для создания отверстий в карманах, просто вставив устройство на место.
    • Легкое и быстрое создание прочных и привлекательных суставов.

    Лучшие варианты кондукторов на рынке - наш лучший выбор

    Здесь мы поговорим о лучших кондукторах на рынке в настоящее время.Изучив подробные обзоры всех продуктов, вы сможете выбрать лучшее кондукторное приспособление для вашего проекта бурения.

    Если вы ищете лучшее на рынке приспособление для карманных отверстий, которое также легко доступно, вы можете рассмотреть систему карманных отверстий Kreg Jig K4. Вы можете использовать его как настольную систему или автономное приспособление, когда захотите.

    Сверло, входящее в комплект поставки, оснащено функцией контроля глубины, что позволяет легко и быстро контролировать глубину сверления.Используя большую нишу для кемпинга, вы можете закрепить кондуктор для беспроблемного сверления.

    Итак, используете ли вы кондуктор для небольшого ремонта дома или строите полки с нуля, вы можете положиться на систему Kreg Jig K4 Pocket Hole System, чтобы завершить свой проект за меньшее время, с минимальными усилиями и инвестициями.

    Направляющая для сверления с 3 отверстиями позволяет сверлить идеально расположенные карманы в различных материалах. Не только это, но и все направляющие сверла имеют сердечник из закаленной стали, который поддерживает заготовку за счет 100% усилия сверления, что приводит к снижению износа заготовки, минимальному отклонению сверла и чистому отверстию в кармане.

    Почему Kreg Jig K4 лучше

    Kreg Jig K4 - наш лучший выбор в целом. Это надежный инструмент, которым легко пользоваться, поэтому независимо от того, новичок вы или эксперт, он справится со своей задачей. Цена очень доступная, а в комплекте есть все необходимое.

    Проверить цену Купить на Amazon.com

    Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без дополнительных затрат для вас.

    Плюсы

    • Большой зажим для легкой установки
    • Может использоваться как стационарное или переносное приспособление
    • Поставляется с различными размерами карманных отверстий
    • Съемная направляющая для сверла для домашнего ремонта

    Минусы

    • Некоторые существующие клиенты сообщили о недостающих частях в пакете
    • Шаблон для сверления можно использовать только с материалами толщиной от ½ дюйма до 3/2 дюйма

    Чем отличается Kreg K4 от K5? Узнай здесь!

    Kreg Jig K5 Pocket Hole System несколько похожа на Kreg Jig K4 Pocket Hole System.Вы можете использовать его как настольную или переносную джиг-приманку. Таким образом, независимо от того, находитесь ли вы в пути или работаете дома, вы можете с комфортом использовать кондуктор, где захотите.

    Шаблон для сверления имеет множество промежуточных отверстий, которые позволят вам вставить винты в нужное место, при условии, что материал, который вы хотите просверлить, не очень толстый. Еще одна привлекательная особенность Kreg Jig K5 Pocket Hole System - это очень большие опорные крылья.

    Эти крылья обеспечивают пользователям устойчивую основу при переносном бурении.Вы также можете открывать и закрывать опорные крылья, чтобы удерживать аксессуары в зависимости от вашего удобства.

    В целом, кондуктор прост в установке. Просто выберите винт базису толщину вашего дерева, положение стоп воротник с помощью установки блока сверла, выдернуть чеку нагруженной пружины, чтобы правильно расположить блок сверла, и отрегулировать зажим заготовки.

    Kreg Jig K5 Pocket Hole System также поставляется со съемным отверстием для пыли, которое можно перемещать с одной стороны на другую или прикреплять к обычному вакуумному шлангу.Итак, планируете ли вы построить журнальный столик или гаражный органайзер, вы можете максимально использовать возможности Kreg Jig K5 Pocket Hole, чтобы завершить свой проект по деревообработке в кратчайшие сроки. Найдите эту приманку здесь, на Amazon.

    Возможно, вас также заинтересует: Лучшие альтернативы джигу Kreg на рынке!

    Плюсы

    • Может использоваться как настольная или переносная
    • Большие опорные крылья с большой емкостью для хранения
    • Приставной зажим
    • Простая регулировка толщины
    • Поворотный пылеуловитель

    Минусы

    • Шаблон для сверления можно использовать только с материалами толщиной от ½ дюйма до 3/2 дюйма
    • Некоторые существующие клиенты отметили, что регулировка зажима иногда может стать сложной задачей

    Комплект Milescraft 13230003 Pocket Jig 200 поможет вам быстро соединить детали.Если вы хотите создать книжные полки, шкафы или полки для хранения вещей, вы можете извлечь максимальную пользу из набора сверл, чтобы завершить все проекты с изяществом.

    Самое лучшее в Milescraft 13230003 Pocket Jig 200 Kit - это то, что вы можете легко создавать угловые соединения, соединения рамы, соединения под углом, тройники или выполнять все виды ремонта. Благодаря встроенной толщине доски вам не нужно снова и снова измерять толщину вручную.

    Чтобы использовать комплект дрели на максимум, все, что вам нужно сделать, это установить глубину сверла и начать сверление.

    Комплект сверлильного станка также поставляется с регулируемым зажимным магнитом, который поможет вам закрепить кондуктор на заготовке с помощью любого стандартного металлического зажима. Втулки из закаленной стали удобны для сверления точных отверстий.

    В целом, Milescraft 13230003 Pocket Jig 200 Kit менее чем за 27 долларов может стать отличной покупкой. Вы можете легко выполнить все типы деревообрабатывающих проектов с помощью этого набора сверл в вашем ящике для инструментов. Проверьте это здесь, на Amazon.

    Комплект Milescraft 1323 PocketJig200 | Amazon

    В зажимное приспособление встроено 4 стандартных параметра толщины платы (1/2 ″, 3/4 ″, 1 ″ и 1-1 / 2 ″) со стрелкой, которая легко считывается, чтобы помочь определить толщину платы и легко ее отрегулировать .

    Купить на Amazon.com Учить больше

    Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без дополнительных затрат для вас.

    25.04.2021 22:02 GMT

    Плюсы

    • Поставляется со встроенной шкалой толщины доски
    • Может использоваться в различных деревообрабатывающих проектах
    • Имеет втулки из закаленной стали хорошего качества для точного сверления отверстий.
    • Прочный и прочный

    Минусы

    • Зажим не входит в комплект поставки
    • Иногда бывает сложно найти совместимые винты
    • Упор для забора пластиковый

    Если вы ищете надежный комплект для сверлильного приспособления, универсальный комплект для сверлильных отверстий General Tools 850 All-in-One с алюминиевым карманом может стать отличной покупкой.Сверхдоступный комплект сверл-кондукторов позволяет работать практически со всеми типами деревообрабатывающих проектов, начиная от мелкого домашнего ремонта и заканчивая детально проработанными столярными работами.

    Комплект из 76 предметов, который идет с материалами, можно легко хранить в прочном футляре для переноски. Независимо от того, являетесь ли вы энтузиастом деревообработки своими руками или экспертом, универсальный комплект для обработки отверстий с отверстиями для алюминия General Tools 850 All-in-One может стать хорошим выбором. Вы можете использовать кондуктор как настольный или переносной.

    Плюсы

    • Простота использования и настройки
    • Поставляется со встроенной зажимной системой
    • Может устанавливаться на столе или использоваться в качестве переносного кондуктора
    • Позволяет устанавливать шурупы в сложных углах
    • Может использоваться с деталями до 1 шт.5 дюймов толщиной

    Минусы

    • Поставляется с некачественными сверлами
    • Также можно использовать для измельчения древесины
    • Не так удобно, как кондукторы Kreg
    • Без регулировки высоты
    • Отверстия, просверленные сверлом, не ровные

    Карманная кондукторная система

    Kreg R3 Jig может быть хорошей покупкой для домашних мастеров, которые ищут простую в использовании систему сверлильных кондукторов.

    Дрель-систему можно использовать как переносную сверлильную кондукторную систему, и вы можете использовать ее для немедленных ремонтных работ.Благодаря системе карманных отверстий Kreg R3 Jr. вам не нужно беспокоиться о толщине материала заготовки; С помощью кондуктора можно легко просверлить заготовки толщиной от 1 до 1,5 дюймов.

    Система сверления легко регулируется, и марка даже предлагает цельнометаллическую направляющую решетки с системой кондуктора.

    Адаптер зажимной площадки позволяет закрепить R3 на заготовке с помощью различных типов зажимов. Лучшее в системе Kreg R3 Jr. Pocket Hole Jig System - это то, что вы можете использовать ее в ограниченных ситуациях и в сложных углах.

    Все, что вам нужно сделать, это закрепить экран через монтажное отверстие в верхней части приспособления. Каждое приспособление поставляется с сердечником из закаленной стали, на который дается пожизненная гарантия. Вы можете найти Kreg R3 Jr. здесь, на Amazon.

    Плюсы

    • Поставляется с отверстием для снятия стружки
    • Сердечники из закаленной стали высокого качества с пожизненной гарантией
    • Позволяет быстро исправить сломанные деревянные швы
    • Может использоваться для крупных деревообрабатывающих проектов
    • Комплект сверлильного кондуктора хорошо организован
    • Легко крепится к любому зажиму
    • Можно сделать идеальное отверстие в кармане

    Минусы

    • Не подходит для больших древесных плит
    • Необходимо плотно зажать для уменьшения тряски
    • В некоторых приспособлениях можно использовать только одно отверстие

    Если вы ищете высококачественную и надежную кондукторную головку, Kreg K4MS может быть подходящей покупкой.Несмотря на то, что это несколько дороже, чем другие сверлильные кондукторы на рынке, это соотношение цены и качества. Если вы энтузиаст деревообработки своими руками и ищете комплексную систему сверлильного кондуктора с разнообразными принадлежностями, мы рекомендуем начать с Kreg K4MS.

    Сверлильный кондуктор имеет уникальную конструкцию, обеспечивающую большую жесткость и надежную фиксацию заготовки. Направляющая с 3 отверстиями позволяет сверлить идеальные отверстия в материалах разной толщины и ширины.

    Большая зажимная выемка и прочный зажим надежно удерживают вашу заготовку на месте.Помимо приспособления Kreg K4MS, вы получаете различные аксессуары, такие как зажим для лица и переносное основание. Вы также получите приспособление для сбора пыли для сбора остатков древесной стружки. Найдите его здесь, на Amazon.

    Плюсы

    • Поставляется со съемной направляющей сверла
    • Можно использовать для толстых материалов
    • Минимальный прогиб долота
    • Имеет чистое закрывающееся отверстие для выбоин
    • На направляющие из закаленной стали предоставляется пожизненная гарантия

    Минусы

    • Можно колоть твердую древесину
    • Немного дороже, чем многие другие сверлильные кондукторы на рынке

    Факторы, которые следует учитывать при покупке кондуктора

    Вот список факторов, которые учитывались нашими экспертами при выборе лучшего кондуктора на рынке.Убедитесь, что вы не упускаете эти факторы из виду при совершении покупки.

    Качество строительства и использование

    Качество строительства и использование взаимосвязаны. При поиске лучших на рынке вариантов приспособлений для сверления учитывайте тип проектов, над которыми вы будете работать, и частоту их использования.

    Если вы знаете, что будете часто использовать кондуктор, купите высококачественный продукт. Кроме того, убедитесь, что он прочный и прочный, чтобы выдержать больше деревянных работ. Причем, кондуктор должен уметь вмещать доски разной толщины.

    Сверла и другие принадлежности

    Большинство наборов сверл на рынке поставляется с сверлами. Поэтому купите комплект со сверлом, а не используйте старые или изношенные сверлильные приспособления.

    Также купите комплект сверлильного приспособления, в который входят зажимы, гаечные ключи, винты и другие аксессуары, которые вы, возможно, захотите использовать.

    Параметры регулировки

    Большинство приспособлений для карманных отверстий имеют предварительно заданные углы сверления (обычно 18 градусов). Хотя этот ракурс подходит для большинства проектов, он не подходит для всех из них.Поэтому было бы неплохо найти кондуктор, который легко позволит вам отрегулировать угол сверления в соответствии с вашим проектом.

    Имея возможность регулировки под разными углами, вы можете легко создавать потрясающие изделия из дерева, которые будут прочными и прочными.

    Почему Kreg Jig K4 лучше

    Kreg Jig K4 - наш лучший выбор в целом. Это надежный инструмент, которым легко пользоваться, поэтому независимо от того, новичок вы или эксперт, он справится со своей задачей. Цена очень доступная, а в комплекте есть все необходимое.

    Проверить цену Купить на Amazon.com

    Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без дополнительных затрат для вас.

    Другие советы по покупке кондукторов

    • Solicit буровой кондуктор, покупая советы от профессионалов.
    • Найдите время для исследования. Перед покупкой проверьте продукт дважды.
    • Изучите все части системы кондуктора и внимательно прочтите инструкции по эксплуатации.
    • Используйте винт подходящего размера для работы по дереву.

    Часто задаваемые вопросы о сверлильных станках

    В чем разница между приспособлением и приспособлением?

    Приспособление - это удерживающее устройство, которое используется для поддержки зажимного приспособления или любого другого инструмента, который ему необходимо использовать, тогда как зажимное приспособление - это тип инструмента, который также управляет движением другого инструмента.

    Что такое сверление кармана?

    Отверстие в кармане - это термин, относящийся к отверстию, которое было проделано под углом 15 градусов в одной заготовке и затем соединено с другой деталью саморезом.

    Нужны ли мне специальные винты для отверстий в карманах?

    Да. Хотя обычные винты могут хорошо справиться с вашей задачей, вы рискуете получить секущиеся концы и испортить кусок дерева, поэтому лучше всего приобрести специальные винты с рифлеными кончиками, которые специально созданы для отверстий в карманах.

    Последние мысли

    Теперь, когда вы знаете почти все о кондукторах, вы, вероятно, понимаете, что кондукторы могут быть отличным инструментом для придания изящества вашим проектам в области деревообработки.

    При поиске лучших вариантов сверлильного кондуктора на рынке обязательно учитывайте факторы, упомянутые в предыдущем разделе, чтобы приобрести кондуктор, который является эффективным, недорогим, долговечным, прочным и качественным. С сверлильными шаблонами вам не понадобится грязный клей для укрепления стыков и фиксации деталей вместе.

    В каждой мастерской найдется место для кондуктора, даже если он не будет часто использоваться. Но комплект сверла Kreg K4 Drill Jig Kit идеально отвечает всем требованиям.Он идеально подходит для новичков, энтузиастов DIY и экспертов по деревообработке. Он поставляется со всем необходимым - от съемной направляющей для сверления с 3 отверстиями для отверстий в карманах до уникального зажима, специально разработанного для столярных изделий с карманным шурупом. В целом, комплект сверлильного кондуктора Kreg K4 универсален и доступен по цене.

    Из всех лучших вариантов кондукторов на рынке; В конечном итоге ваш выбор будет зависеть от вашего бюджета и требований. Мы рекомендуем вам попробовать разные продукты, прежде чем ограничиваться одним.Кроме того, убедитесь, что выбранное вами кондукторное приспособление является портативным и имеет порт для сбора пыли. С помощью сверлильного приспособления хорошего качества даже плотники со средними навыками могут завершить свои проекты.

    Мы надеемся, что наше руководство по сверлильным кондукторам оказалось для вас полезным. Если у вас есть какие-либо вопросы, не стесняйтесь оставлять их в разделе комментариев ниже. Наши специалисты помогут вам с ответами в кратчайшие сроки.

    7 лучших приспособлений для карманных отверстий в 2021 году Обзоры и руководство по покупке

    Хотите знать, можно ли с легкостью соединить два куска дерева по их длине?

    Но при использовании традиционных сверлильных станков получаются плохо обработанные отверстия, которые тоже смещены и не дают ожидаемого результата.Что больше расстраивает, так это то, что на сверление у вас уходит много времени.

    Итак, каков дальнейший путь? Да, вы угадали! Карманные приспособления для отверстий существуют, чтобы решить ваши страдания. Карманные приспособления для отверстий позволяют быстро и точно просверливать отверстия в деревянных конструкциях под наклоном.

    Что еще интереснее, отверстия, которые вы просверливаете, остаются скрытыми, следовательно, используемые винты и крепежные детали также остаются скрытыми, сохраняя красоту вашей собранной деревянной конструкции.

    Вам понравится тот факт, что не требуются специальные сверла для приспособлений для карманных отверстий, вы можете выполнять угловое сверление с помощью имеющегося электрического сверлильного станка.

    Просто проведите сверлильный станок через углубление в зажимном приспособлении и добейтесь нужного размера отверстия в нужном месте на деревянной детали. Но убедитесь, что деревянная деталь плотно зажата, иначе отверстие будет смещено.

    Но из-за того, что вокруг вас циркулируют миллионы поддельных товаров, вам становится очень сложно выбрать лучшее приспособление для карманного отверстия.

    Не волнуйтесь, мы проделали за вас тяжелую работу. Выберите свою лучшую приспособление для карманного отверстия, прочитав самый достоверный обзор семи лучших брендов, которые мы отобрали для вас. Все они проходят проверку на качество и не сильно режут ваш карман. Приятного чтения!

    Но прежде чем двигаться дальше, обратите внимание на следующие три фактора, которые следует учитывать перед покупкой сверлильной кондукторной системы -

    • Перекидной зажим - Это поможет вам надежно закрепить заготовку на зажимном приспособлении, чтобы не деформировать заготовку во время сверления. операция.Это поможет вам просверлить отверстия в желаемых местах.
    • Простота очистки (пылеуловитель) - Это поможет вам эффективно очистить вашу джиг-систему. Он собирает всю деревянную пыль, накопившуюся во время сверления, и вы можете быстро выбросить ее из рабочего места и снова начать сверление.
    • Принадлежности Вы получаете - Сверлильно-кондукторные системы предоставляют вам различные принадлежности вместе с ними. Вам просто нужно узнать, что и сколько все бренды в одном ценовом диапазоне предлагают вам аксессуары.Выбирайте тот, который предоставляет вам максимум принадлежностей, чтобы сократить время бурения.

    Но есть и другие факторы, которые вы найдете в нашем Руководстве по покупке . Они также имеют такое же значение, как и эти факторы, поэтому не забудьте прочитать их, щелкнув соответствующий значок.

    Вот результаты исследовательской работы, которую мы сделали для вас. Ниже мы представляем вам ТОП 7 карманных приспособлений для зажима отверстий, которые можно купить. Пожалуйста, ознакомьтесь с ними

    7 лучших приспособлений для карманных отверстий в 2021 году

    7 лучших приспособлений для карманных отверстий в 2021 году Отзывы

    1.Набор приспособлений для отверстий с отверстиями в алюминиевом кармане Massca

    Estd. в 2016 году MASSCA - это инструментальная промышленность, базирующаяся в Калифорнии (США). Независимо от того, занимаетесь ли вы столярными работами профессионально или у вас есть домашние проекты своими руками, этот Pocket Hole Jig - универсальное решение, которое удовлетворит все ваши потребности. Это делает их первым и лучшим продуктом в нашей статье, который вы можете выбрать.

    Их ручка регулировки глубины - это то, что нас больше всего впечатлило. Вы можете легко настроить глубину сверления на деревянной детали.Это дает вам точную глубину отверстия, и вы не обнаружите осколков во время сверления.

    Вы, должно быть, столкнулись с трудностями, когда дело дошло до стабилизации деревянной детали во время сверления. Если да, то умная прижимная лапка этого кондуктора предназначена только для вас.

    Теперь вы можете надежно закрепить деревянную деталь против кондуктора, чтобы обеспечить плавное и легкое сверление, это также предотвратит поломку сверла на высоких скоростях. Беспокоитесь, впишется ли в это ваше деревянное изделие или нет? Не волнуйтесь, читайте дальше.

    Если у вас есть деревянная деталь большого размера, которая не помещается в зажимной колодке, вы можете легко удалить часть сверлильного приспособления и закрепить ее на заготовке вместо того, чтобы зажимать заготовку на сверлильном приспособлении. Это позволяет поддерживать ваши рабочие места любых форм и размеров. Вы не найдете этого у других брендов.

    У вас не будет пыли на дереве или в воздухе, вызывающих у вас аллергию. Поскольку он имеет встроенный пылеуловитель, который улавливает весь мусор во время сверления.Просто протрите его и снова включите в течение нескольких секунд.

    Сверлильный кондуктор Massca изготовлен из алюминия, что делает его прочным и легким. Вы можете носить его с собой на свои рабочие места.

    В основном корпусе кондуктора также есть отверстия с резьбой, поэтому вы можете закрепить кондуктор на рабочем месте с помощью винтов, чтобы он не раскачивался во время сверления.

    Вы добавите больше ваши преимущества, если вы выбрали эту бренд, как, Massca дает сверлить такие аксессуары, как шестигранный ключ, стопорной муфта, набор винтов и сверла, чтобы помочь вам установить правильную глубину отверстий.Для этого не нужно доплачивать.

    Что нам понравилось

    • Шаблон для сверления можно вынуть, чтобы подогнать его под заготовку разного размера.
    • Приспособление может быть закреплено на рабочем месте для предотвращения скольжения.
    • Ручка регулировки глубины для точных отверстий.
    • Алюминиевый корпус делает его легким.
    • Встроенный пылесборник упрощает чистку и обслуживание.
    • Дополнительные аксессуары, предоставляемые Massca, бесплатны.

    Что нам не понравилось

    • Есть только приспособления для 2 сверл по сравнению с другими марками, которые имеют 3 приспособления.
    Купить сейчас на Amazon

    2. Kreg K4 Pocket HoleJig System (K4 Jig)

    Если вы новичок в поиске самодельной карманной зажимной системы, тогда Krge K4 Jig System собирается быть лучшим выбором для вас. Он настолько мал, что его можно закрепить в любом углу рабочего места.

    Вы получаете от этого превосходную точность и точность. Это очень сложно получить в других брендах. Мы не говорим об этом вслепую, это заставили нас упомянуть об этом по отзывам пользователей.

    Имея встроенную шкалу для измерения толщины материала, он предоставляет вам 9 настроек для этого. Вы можете измерять толщину материала от 0,5 до 1,5 дюймов, наименьшее значение, которое вы можете измерить, составляет 1/8 дюйма.

    Благодаря простой конструкции, вы значительно упростите операцию сверления.Благодаря зажиму с рычажным механизмом вы обеспечиваете стабильность заготовки и получаете точные отверстия. Вы можете использовать его как для настольного, так и для портативного использования.

    При покупке вы также получаете различные аксессуары, в том числе ступенчатое сверло, набор стартовых винтов, 6-дюймовую квадратную отвертку, кожух для сбора пыли, набор стартовых заглушек и руководство по быстрому запуску на DVD. Вы почувствуете легкость и удовольствие от сверлильной работы, как только начнете использовать эту кондукторную систему.

    Kreg K4 - это дорогостоящая кондукторная система, которая обеспечивает исключительный опыт бурения и долгий срок службы.Купив это, вы не пожалеете. Но если вы не можете себе это позволить, не волнуйтесь, попробуйте другие наши недорогие бренды.

    Что нам понравилось

    • Можно измерить самый маленький кусок дерева.
    • Направляющая на 3 отверстия, вы получите максимальную точность.
    • Он оснащен устройством для сбора пыли, чтобы поддерживать чистоту и порядок на рабочем месте.
    • Kreg дает вам пожизненную гарантию.
    • Совместимость с настольными и переносными базами.

    Что нам не понравилось. обрабатывающая промышленность есть в 1922 году. На протяжении почти столетия они предоставляют своим клиентам широкий спектр доступных механических ручных инструментов специального назначения.

    Их 850 Heavy-Duty Pocket Hole Jig - это не что иное, как предоставление исключительного обслуживания в долгосрочной перспективе.Что делает его таким любимым для нас и клиентов, использующих его, так это чрезвычайно низкая стоимость, которая делает его доступным для всех.

    Все профессионалы и домашние мастера обращаются к этой системе Pocket Hole Jig, когда дело доходит до простоты использования. Таким образом, даже если вы любитель, вам не составит труда обращаться с этим инструментом.

    Ваша JIG-система помогает создавать заподлицо, угловые и угловые карманные соединения для соединений стоек и рельсов, а также для лицевых шкафов. Вы можете легко вставить шурупы в узкие места деревянного каркаса и в неограниченном количестве.

    Используя зажимную систему этой кондукторной системы, вы можете легко закрепить деревянную деталь на зажимном приспособлении, при этом не происходит деформации деревянной детали, и вы просверливаете идеально точные отверстия.

    Обеспечивает максимальную производительность при настольной установке. Это гарантирует, что не произойдет проскальзывания джига. Следовательно, как и раньше, ваша дрель не будет отклоняться и не ломаться на высоких скоростях из-за проскальзывания. Благодаря высокой портативности, вы можете носить его с собой куда угодно.

    Вы получите полную стоимость своих денег, если купите эту джиг-систему, потому что General tools предлагает вам 76 позиций вместе с вашей покупкой, чтобы помочь вам сократить время бурения.

    Включает в себя ступенчатое сверло 3/8 дюйма (сменное), стальную стопорную муфту 3/8 дюйма, шестигранный ключ на 6 дюймов, сверло с квадратным приводом, 24 винта с крупным квадратным приводом, 24 винта с мелким квадратным приводом и 24 заглушки для деревянных отверстий. Вы также получите пластиковый футляр для переноски для безопасного хранения джиг-инструмента.

    Короче говоря, вы будете получать удовольствие от сверления все больше и больше, поэтому мы говорим это как инструмент DIY Jig. General Tools также дает вам годовую гарантию на части вашей системы Jig. Теперь используйте джиг с полной уверенностью в надежности и качестве.

    Система General Tool Pocket Hole Jig - это лучшая покупка, которую можно получить, а заплатить по сравнению с другими брендами. Не мешайте себе покупать это.

    Что понравилось

    • Предназначен для решения различных задач.
    • Легкий и портативный.
    • Используйте его как переносное или настольное приспособление.
    • Простота использования для всех.
    • Низкая закупочная цена.
    • Бесплатные 76items вместе с ним.
    • Гарантия 1 год.
    • Пожизненная поддержка клиентов.

    Что нам не понравилось

    • Всего два кондуктора.
    • Низкая стоимость, она не предлагает слишком много долговечного качества.
    Купить сейчас на Amazon

    4. Комплект MulWark Premium Pocket Hole Jig System Kit

    MULWARK - производитель инструментов для самостоятельного изготовления из США. Они заявляют, что предоставляют вам экономичный и высококачественный комплект системы Pocket Hole Jig, который сделает процесс бурения более увлекательным и приятным.

    Еще одна недорогая джиг-система в нашем списке. Что вам больше всего понравится, так это то, что на поверхности вашей джиг-приманки есть магнитное пятно. Вы можете легко зажать его на стальных тисках вашей мастерской.

    На вашем приспособлении есть шкала для измерения толщины древесины с нанесенными на него рисунками. Теперь вам не нужно тратить время на измерение толщины древесины вручную, просто начните сверление прямо сейчас.

    Он также имеет шкалу установки глубины сверления, с помощью которой вы можете легко измерить длину сверла, необходимую для сверления.Теперь вы можете просверлить все отверстия точно и в нужных местах.

    Mulwark также предлагает 10 пластиковых заглушек, с помощью которых вы сможете обеспечить непревзойденную отделку ваших отверстий и создать идеальные стыки. Это не относится к другим брендам.

    Упакованный в один защитный кожух, вы получаете несколько аксессуаров вместе с покупкой. Втулка ограничителя глубины, шестигранный ключ на 1/8 дюйма, квадратная отвертка на 6 дюймов, ступенчатое сверло на 1/4 дюйма, пластиковые заглушки на 10 штук, винты с крупной квадратной отверткой на 50 штук и руководство пользователя.Все это в совокупности делает ваше бурение простым и эффективным.

    Изготовлен из 30% стекловолокна и армированного нейлона PA66, у вас не будет претензий к качеству вашего приспособления. Кроме того, сердцевина вашего кондуктора изготовлена ​​из высокопрочной закаленной стали, которая защищает ваше приспособление от поломки из-за высоких нагрузок.

    Теперь самое лучшее для вас - Mulwark предоставляет пожизненную гарантию на вашу покупку. Если вы обнаружите какие-либо дефекты в своей покупке, вы можете вернуть джиг в любое время, пока продукт не станет вам владельцем.Это гарантирует, что вы покупаете надежную и качественную джиг-систему.

    Что нам понравилось

    • Магнитный зажим упрощает настройку.
    • Встроенная шкала сокращает время выполнения измерений вручную.
    • Пожизненная гарантия на приспособление.
    • Долгая жизнь.
    • Опыт эффективного бурения.

    Что нам не понравилось

    • Всего два кондуктора для сверления.
    • Нет отверстия для сбора пыли при сверлении.
    Купить сейчас на Amazon

    5. Wen WA1527 Набор приспособлений для металлических карманных отверстий

    Обслуживая инструментальную промышленность с 1951 года, WEN заработала себе репутацию, продав более 50 миллионов единиц всего за 50 лет своего основания, то есть к 2001 году.

    Они заявляют, что их приспособление для карманных отверстий помогает деревообработчикам и мастерам во всем мире воплощать в жизнь свои самые смелые фантазии. Этот кондуктор дорог с точки зрения денег, но действительно удовлетворителен с точки зрения простоты использования, производительности и долговечности.

    Благодаря регулируемому зажиму с коленчатым рычагом, вы можете просверлить дерево любой толщины в этом кондукторе, важно отметить, что он включает даже стандартные 2x4.

    Его можно использовать в любой ситуации, будь то переносное сверление в разных местах или вы можете закрепить его на столе в своей мастерской, так как на пластине есть монтажные отверстия.

    Что больше всего нравится людям в этом кондукторе, так это его L-образная форма, которая позволяет использовать практически любой тип буровых отверстий. С его помощью можно легко сверлить узкие пространства.

    WEN также предоставляет вам оборудование для настольного монтажа, в том числе ступенчатое сверло 3/8 дюйма с стопорным кольцом, 24 заглушки для отверстий, 100 саморезов. Все это вместе делает время бурения приятным и снижает утомляемость за счет сокращения времени настройки.

    Изготовлен из анодированного алюминия, который защищает его от ржавчины и коррозии, служит на протяжении многих поколений. У него также есть стальные сверлильные кондукторы, поэтому постоянное трение высокоскоростного сверла не оставляет на нем ни единой царапины и остается неизменным навсегда.

    Тем не менее, анодированный корпус и сверлильные приспособления с накаткой также делают его красивым. WEN предоставляет вам двухлетнюю гарантию на вашу покупку, которая гарантирует качество и производительность вашего кондуктора.

    Что нам понравилось

    • У них есть запасы, чтобы в будущем заменить ваши поврежденные детали.
    • Долговечный.
    • Шаблоны для сверл с накаткой просты в обращении и эксплуатации.
    • Винт саморез 100.
    • Можно даже включить стандартную деревянную деталь 2x4.
    • L-образная форма помогает сверлить более узкие пространства.
    • Портативный благодаря легкости,

    Что нам не понравилось

    • Дорого купить.
    • Нет отверстия для сбора пыли при сверлении.
    Купить сейчас на Amazon

    6. Винвокс Pocket Hole Jig System

    VINWOX - это средняя по цене, но лучшая кондукторная система, на которую вы можете рассчитывать.

    Этот шаблон для сверления позволяет создавать отверстия с карманами с переменным межосевым расстоянием, поэтому вы можете просверлить столько отверстий в любом месте на деревянной детали, сколько захотите. Это позволяет разместить в нем древесный материал любой толщины или любой материал.

    С помощью направляющих для сверл из закаленной стали вы достигнете максимальной точности при сверлении отверстий и создадите прочные соединения карманных отверстий для деревянной конструкции. На направляющей сверла не образуются царапины из-за закаленной стали.

    С помощью рычажного зажима вы можете надежно закрепить заготовку на зажимном приспособлении, чтобы не возникало вибраций.Это обеспечит стабильность вашей заготовки, а вы сможете выполнять плавное и стабильное сверление.

    Вы можете использовать этот кондуктор для переносных операций с места на место или с помощью монтажных отверстий вы можете закрепить его на рабочем столе и выполнять операции сверления более удобно.

    Благодаря такому множеству аксессуаров, в том числе винтам, сверлам, гаечным ключам, лицевым панелям, которые помогают установить нужную глубину, вы всегда чувствуете себя уверенными в своих силах, а не ограниченными возможностями при использовании этой кондукторной системы.

    Корпус вашего кондуктора изготовлен из анодированного алюминия, что обеспечивает долгий срок службы вашего кондуктора, который вы будете получать еще долгое время.

    Что понравилось

    • Долговечность.
    • Шаблоны для сверл с накаткой просты в обращении и эксплуатации.
    • Портативный благодаря легкости.
    • Переключатель зажима для фиксации заготовки.
    • Принадлежности для облегчения бурения.
    • Подходит для сверления любого типа материала.

    Что нам не понравилось

    • Купить дорого.
    • Нет отверстия для сбора пыли при сверлении.
    Купить сейчас на Amazon

    7. Направляющие по дереву Карманное приспособление для отверстий

    Карманное миниатюрное приспособление для деревянных работ по дереву предназначено для облегчения самостоятельных столярных работ. Туалетные столики, верстаки, посуда, обеденный стол и другие домашние или коммерческие работы легко выполняются с помощью приспособления.

    Его сверло и кольца изготовлены из углеродистой стали, что обеспечивает высокую прочность и долговечность. С другой стороны, локатор кондуктора изготовлен из алюминия, что придает ему очень высокую износостойкость.

    Двойные карманы на этом кондукторе имеют угол сверления 15 ° и двусторонние отверстия. Наклон обеспечивает идеальное резьбовое соединение и удобство их скрытия. С помощью зажима, который вы получаете, вы можете надежно удерживать приспособление под идеальным углом и сверлить.

    Три пары адаптеров привода сверла, которые поставляются с кондуктором, имеют размеры 6 мм, 8 мм и 10 мм.Вы можете легко переключаться между этими парами, чтобы приспособиться к любому типу дерева, положению или углу. Они соответствуют заглушкам и гильзам, подходящим по размеру.

    Его острая ножевая головка обеспечивает повышенную эффективность при выполнении работ, а с помощью зажима F, зажима C и сверл вы можете создавать идеальные отверстия для создания или исправления соединения.

    Вы получите по три пары стопоров для сверл и втулок для сверл вместе с зажимным приспособлением для карманов, что обеспечит точность вашей работы и повысит эффективность.

    Что нам понравилось

    • Многоцелевое приложение
    • Удобство
    • Высокая надежность и прочность
    • Высокая эффективность
    • Длится дольше

    Что нам не понравилось

    • Гарантия не упоминается
    • Предоставлено ограниченное количество аксессуаров
    Купить сейчас на Amazon

    Как выбрать лучшее приспособление для карманного отверстия?

    Как новичок, вы столкнетесь с трудностями при выборе факторов, которые помогут вам получить правильное приспособление для карманного отверстия для вашей работы.Даже если вы осмелитесь сделать это, это покажется вам очень запутанной задачей.

    Итак, как правильно выбрать джиг-инструмент для вас? Мы сделали это очень простым для вас в нашем эксклюзивном, удобном для чтения руководстве по покупке. Ниже приведены некоторые моменты, которые вы должны прочитать и учесть при покупке инструмента Jig.

    И мы обещаем вам, что в конечном итоге вы решите, какие функции вы должны включить в свое карманное джиг-отверстие для обеспечения максимальной производительности и соотношения цены и качества.

    1. Прочность зажимного приспособления для карманных отверстий

    Мы хотим, чтобы продукты, которые мы покупаем, были долговечными, чтобы избежать хлопот, связанных с их повторной покупкой, поскольку это тратит впустую деньги и время.Следовательно, вам всегда следует искать джиг-приманку Pocket Hole Jig с аксессуарами и корпусом, изготовленными из качественных материалов, так как это обеспечит долговечность вашего приспособления для многих целей.

    Высокопрочный кондуктор также позволяет сверлить отверстия большого диаметра, поскольку он может поглощать большие напряжения, возникающие при сверлении отверстий большого диаметра. Это также предотвратит поломку дорогостоящего сверла.

    Вы можете сверлить как толстый, так и тонкий деревянный материал, не беспокоясь о точности полученных отверстий, потому что высокопрочные кондукторы не допускают сотрясения деревянной детали, что позволяет быстро сверлить.

    2. Простота очистки / обслуживания

    Нам всегда нужны такие машины, которые легко обслуживать и чистить, как и в случае с системой Pocket Hole Jig System. Мы посоветуем вам купить такую ​​джиг-систему с пылесборником, чтобы деревянная пыль легко собиралась и выбрасывалась.

    Это также увеличит срок службы вашего сверла и кондуктора. Massca Jig System, система Kreg K4 - это джиг-приманка, которая поставляется с пылесборником, вы можете их купить.

    3. Зажим

    Сверление становится таким простым, если заготовка стабилизирована. Ваша, эта потребность удовлетворяется с помощью Toggle Clamp. Он надежно фиксирует вашу заготовку на зажимном приспособлении. Он снижает вибрацию и перемещение заготовки во время сверления. Таким образом, вы получите идеальные отверстия в нужных местах.

    Это также предохраняет сверло от отламывания, если заготовка внезапно деформируется из-за своего местоположения. Таким образом, в итоге получаются идеальные отверстия и увеличивается срок службы сверла.Но приспособления с зажимом Toggle Clamp стоят дороже.

    4. Гибкость

    Ваше приспособление должно быть гибким для использования в обоих случаях, будь оно стационарным или переносным, чтобы вы могли использовать его с места на место. К счастью, все упомянутые нами джиг-бренды подходят для обеих ваших целей.

    Имея на них монтажные отверстия, вы можете прикрепить их к столу вашей мастерской. А если они там не понадобятся, можно открутить и отнести джиг в нужное место.

    5. Простота настройки

    Это помогает сэкономить ваше время. Вам следует выбрать приспособление, на котором нанесены весы для измерений. Это сократит время, необходимое для внешнего измерения толщины заготовки.

    Вам также следует искать приспособление, которое использует минимальное количество инструментов при регулировке. Это снизит утомляемость и значительно упростит вашу работу.

    6. Принадлежности, которые вы получаете

    Независимо от того, покупаете ли вы джиг-систему у любой компании, все они предоставят вам аксессуары вместе с вашей покупкой.Эти аксессуары помогут вам с удовольствием провести время сверления.

    К некоторым из них относятся винты для соединения деревянных деталей, сверло, хомут для поддержки сверла и т. Д. Таким образом, вам всегда следует сравнивать различные бренды в одном ценовом диапазоне и определять, какой бренд предлагает вам большое количество аксессуаров.

    Однако наиболее важным аксессуаром, который вам следует искать, является сумка для переноски. Это поможет вам хранить все ваши инструменты и аксессуары только в одном месте, чтобы вы могли быстро получить к ним доступ.Это также исключает вероятность того, что ваши инструменты потеряются или потеряются.

    Часто задаваемые вопросы

    1. Какова роль зажимного приспособления для карманного отверстия?

    Проще говоря, вы можете понять Pocket Hole Jig как механическое устройство, которое помогает вам легко и быстро соединять две деревянные части.

    Теперь это не значит, что он их приклеивает. Это означает, что вы можете просверлить отверстия под наклоном по длине деревянных деталей и с помощью крепежа или винта скрепить эти части вместе.

    Карманный зажим для отверстий позволяет просверливать отверстия под углом через прорезь, чего очень трудно добиться на электрических сверлильных станках без зажимных приспособлений для карманных отверстий. Даже если вы можете это сделать, отверстие плохо обработано и не соответствует вашей цели из-за несоосности.

    2. Кто может использовать приспособление для карманного отверстия?

    Карманные приспособления для отверстий не нуждаются в ракетостроении, чтобы понять их работу. Любой человек, от любителя до профессионального плотника, может с легкостью использовать их.Следовательно, все бренды, упомянутые в этой статье, могут использоваться кем угодно.

    Все, что вам нужно сделать, это просто потратить несколько минут своего времени на чтение руководства и рекомендаций, предоставленных вашим брендом. И вы в конечном итоге соедините деревянные части, чтобы получить свою любимую мебель.

    3. Верно ли, что дорогие карманные приспособления для отверстий достойны?

    Это правда, что по мере увеличения вашего бюджета вы увидите значительное улучшение качества и производительности продукта, который вы покупаете, то же самое относится и к этому инструменту.

    Дорогие приспособления сделают вашу работу более комфортной. Кроме того, им требуется меньше времени для выполнения работы, а напряжения, возникающие во время операции сверления, также минимальны, что увеличивает общий срок службы вашего инструмента Jig.

    Но просто покупать дорогие карманные приспособления для отверстий не стоит, если вам нужно выполнять простые операции. Если вы любитель и собираетесь использовать этот инструмент впервые, то покупка недорогой джиг-приманки с простыми функциями вам подойдет.

    Однако, если вы профессионал, которому ежедневно приходится бурить сложные скважины, то, потратив приличную сумму денег на приспособление, вы сможете в долгосрочной перспективе получить как производительность, так и долговечность вашего приспособления.

    Заключение

    Итак, теперь вы прошли через все бренды, которые мы здесь упомянули, вы, должно быть, поняли, какие факторы следует учитывать для себя, какой бренд предоставляет вам все необходимые факторы. И, как мы и обещали, все упомянутые здесь бренды пользуются доверием пользователей и обладают исключительным качеством.

    Тем не менее, мы рекомендуем вам приобрести набор приспособлений для зажимных приспособлений с алюминиевым карманом Massca.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
