Регулирующие обратные клапаны

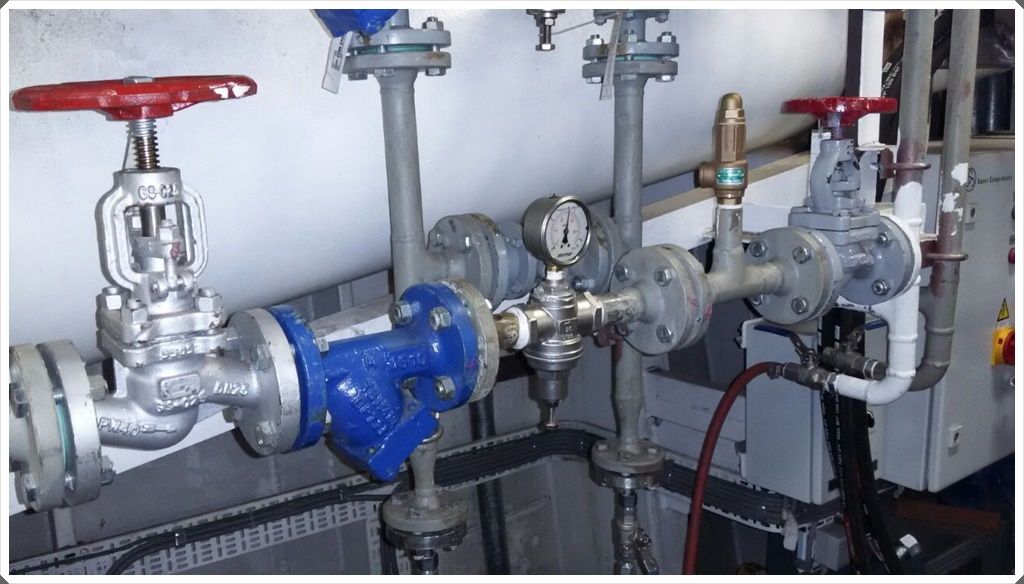

Регулирующие клапаны для воды предназначены для регулирования ее расхода или давления в трубопроводе. Их также часто применяют как запорные устройства, такие клапаны получили название запорно-регулирующих. Производители регулирующих клапанов предоставляют потребителю огромный выбор типов и моделей данного продукта, требующих профессионального подхода к выбору и установке.


Регулирующие клапаны могут быть оснащены электромагнитным, пневматическим, гидравлическим и электрическими приводом, и делятся на двух- и трехходовые. Их корпуса изготавливают из чугуна, литой, легированной или нержавеющей стали, бронзы и других высокопрочных не поддающихся коррозии материалов. Регуляторы давления используются как в промышленных, так и в бытовых целях, управление ими может осуществляться вручную или автоматически.

В данной статье мы поговорим о нескольких типах регулирующих клапанов, их основных чертах, преимуществах и недостатках.

Первый тип, который мы рассмотрим – регулирующий клапан с армированной мембранной (серия 100 ).

Его используют для регуляции гидравлических свойств в хозяйственных и технологических системах, для для канализационных и сточных вод.
Роль запорного механизма выполняет армированная резиновая диафрагма, регулирующая открытие и закрытие сечения клапана. Данная конструкция наиболее проста как в установке, так и в обслуживании и ремонте. Армированная диафрагма не ржавеет, она прочна и герметична, а также минимизирует сопротивление на клапане. Клапан регулирующий работает в температурных условиях от 0 до 90 градусов и давлении до 25 Бар. А армированная мембрана предполагает отказ от быстро изнашивающихся осей, шпинделей и штоков. Такие клапаны могут использоваться как для питьевой, так и для технической водной среды с высоким содержанием абразивных грубых элементов.

Например, клапан 100 FR



Регулирующий клапан с вертикальным штоком (серия 300) предназначен для использования в особенно важных системах водоснабжения.

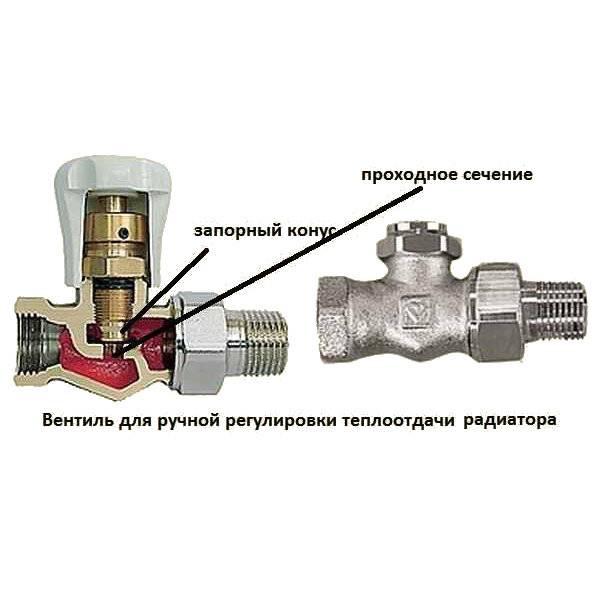

Интервал их рабочих температур составляет от 1 до 130 градусов, давления – до 25 Бар. Их отличительная черта – это отсутствие углового трения деталей клапана, благодаря вертикальному движению оси регулятора, что препятствует изнашиванию, поломке или «закусыванию» оси. Клапан регулирующий ручной подобной конструкции работает очень точно при граничных величинах расхода, имеет минимальные потери в открытом состоянии и линейную зависимость перемещения диска от расхода.

Например, клапан 300 FR

Третий тип – регулирующий клапан с наклонным штоком (серия 500), преимущественно используемый в быту.

Он состоит из трех цельных деталей – крышки, диафрагмы и корпуса, работает в узком интервале температур (до 60 градусов) и при меньшем граничном давлении (до 17 Бар). Это самый дешевый регулируемый обратный клапан, поскольку его габариты и масса значительно уступают вышеописанным.
Еще одно преимущество – снижение кавитационных нагрузок и уровня шума благодаря специальной форме корпуса редукционной части. Наибольшее распространение
регулируемый обратный клапан получил в жилых домах и помещениях.
Каждый тип описанных регуляторов используется в различных областях: серия 100 – для водоснабжения, полива и стоков, серия 300 – для водоснабжения и теплоснабжения, серия 500 – для хозяйственно- бытового применения.
Компания Dorot специализируется на производстве всех описанных в статье регулирующих клапанов и уже более полувека занимает лидирующие позиции в данной области, именно поэтому ее продукция отвечает всем перечисленным качествам.

Еще по теме:

Редуктор понижения давления воды Dorot
Регулятор перепада давления

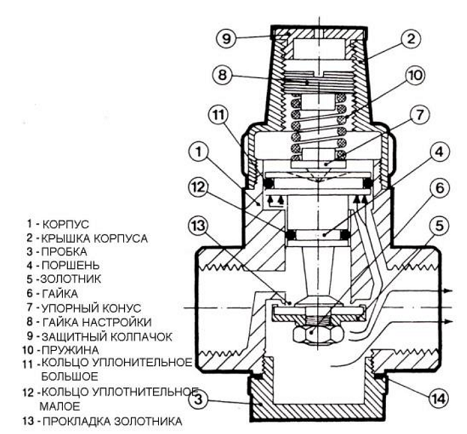

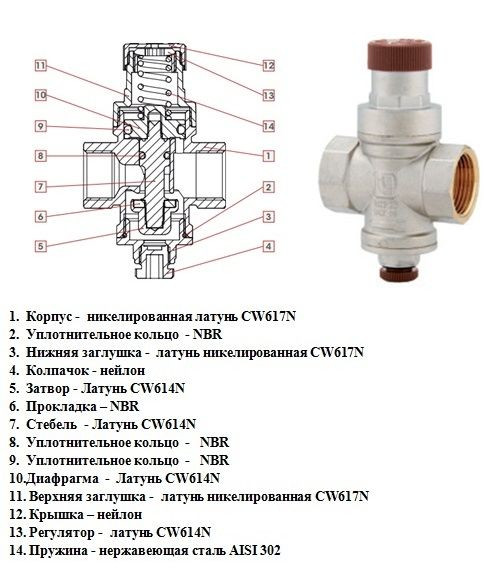

Устройство регулятора давления воды
Регулировка редуктора давления воды
Рекомендации по установки и монтажу регулирующих клапанов
Использование регуляторов давления для уменьшения потерь воды
Сравнение регулирующих клапанов
Автоматические регуляторы давления воды
Принцип работы регулятора давления воды

Обратный клапан для воды: назначение, применение, принцип работы

Обратный клапан – устройство, предназначенное для обеспечения однонаправленной циркуляции среды и блокирования ее движения в обратном направлении. Чаще всего это устройство применяется в системах автономного водоснабжения частных домов, где необходимо предотвратить вероятность оттока воды из системы при выключении насоса для сохранения в ней требуемого уровня рабочего давления. Также арматура этого типа устанавливается и в системах другого назначения, в которых циркулирует вода и требуется выполнение таких же функций.

Принцип действия обратного клапана для воды достаточно прост:

  • В спокойном состоянии запорный элемент, перекрывающий сечение трубопровода, удерживается пружиной в закрытом состоянии.
  • При включении насоса или подаче воды другим способом ее напор отжимает пружину, в результате чего запор перемещается в открытое состояние и не препятствует циркуляции в требуемом направлении.
  • Если же интенсивность подачи падает и начинается обратная циркуляция, усилие на пружину снижается, и она переводит запор обратно в закрытое состояние, тем самым полностью блокируя внутренний контур.

Это стандартный принцип работы обратных клапанов не только для воды, но также для воздуха и других сред. Он простой, надежный и весьма эффективный.

Основные виды обратных клапанов для воды

Наиболее распространенными на данный момент являются пружинные системы, которые отличаются хорошим соотношением надежности срабатывания, компактности и неприхотливости. Они доступны в самых разнообразных исполнениях, поставляются, как в металлическом, так и в пластиковом корпусе. Существуют варианты с системой стравливания воздуха под установку крана Маевского. Но во всех их разновидностях используется тарельчатый запорный элемент, управляемый пружиной.

Также на рынке доступны обратные клапана следующих типов:

  • Лепестковые, названные так из-за конфигурации подпружиненного затворного механизма лепесткового типа. Их недостаток – при запирании происходит ощутимый удар, что негативно сказывается на долговечности таких устройств.
  • Двухстворчатые с затвором, разделенным на две створки. Отличаются компактными размерами.
  • Подъемные муфтовые с затвором в виде свободно перемещающегося по вертикали золотника. Запирание здесь происходит под воздействием собственной массы и обратного давления воды. Устанавливаются такие клапаны только вертикально.
  • Шариковые. Также устанавливаются вертикально и запираются металлическим, преимущественно обрезиненным шариком.

Существует также и ряд других систем, но они являются преимущественно целевыми и узкоспециализированными, широко не применяются.

Ключевые характеристики

При выборе обратного клапана в первую очередь необходимо опираться не на размеры или внешний вид устройства, и даже не на его принцип действия, а на такие параметры:

  • Давление закрытия – номинальное, пробное и рабочее. Этот параметр определяет, до какого уровня должно упасть давление подачи воды, чтобы клапан закрылся.
  • Рабочий диаметр, который должен соответствовать диаметру соединений установленного или запланированного трубопровода.
  • Пропускная способность, которая должна соответствовать требованиям для системы в целом.
  • Класс герметичности. Не все клапаны перекрывают поток на 100%, и это приемлемо не во всех случаях.

Учитывая эти критерии в процессе выбора арматуры для своей системы водоснабжения, удастся подобрать именно тот вариант, который обеспечит требуемую функциональность.

SIL-P С ПРУЖИНОЙ РЕГУЛИРУЕМЫЙ ОБРАТНЫЙ КЛАПАН С ПРУЖИНОЙ

ОБЗОР: Обратный клапан с регулируемой пружиной SIL-PT, встроенный в линию, из ПВХ позволяет регулировать пружину для контроля противодавления в системе, уменьшения гидравлического удара и предотвращения сифонирования. Легко регулируется для удержания от 5 до 32 футов напора, 1 psi (2,3 фута напора) на каждый полный оборот регулировочного винта. Он идеально подходит для ландшафтного и ирригационного применения и быстро устанавливается благодаря компактной линейной конструкции.

·        2–14 фунтов. Регулируемое натяжение пружины (от 5 до 32 футов головы) Заводская установка: прибл. 5 фунтов на кв. дюйм (12 футов напора)

·        Регулировочная пружина из нержавеющей стали с седлом из EPDM

·        Номинальное давление до 200 фунтов на кв. ” x ¾” с входом Fipt x Mipt

·       Популярные варианты конфигурации, со стандартным входом Mipt x выходом Fipt

Подходит для обработки безмасляного воздуха до 25 фунтов на кв. дюйм, но не для распределения сжатого воздуха или газа.

Все обратные клапаны из термопластика изготовлены из ПВХ типа I, ASTM D 1784, класс ячеек 12454. Все клапаны имеют внешний стрелочный индикатор потока.

Лист подачи

пролистните, чтобы увидеть больше продуктов

МОДЕЛЬ ТИП РАЗМЕР

(в)

 КОНЕЦ
ТЕЛО МТЛ		 СИДЕНЬЕ А

(в)

 Б

(в)

 С

(в)

 Д

(в)

Е

(в)

 ПРЕДМЕТ НОМЕР
SIL-P НАПРАВЛЯЕМАЯ ПО ​​ЦЕНТРУ 1/2 РЕЗЬБА F x M ПВХ ЭПДМ 2-5/8
1–3/16 		 1-3/16  2-3/4  3/4 VCSIL-PTPE0050
SIL-P НАПРАВЛЯЕМАЯ ПО ​​ЦЕНТРУ 3/4 РЕЗЬБА F x M ПВХ ЭПДМ 2-5/8  1-3/8  1-3/16  2-15/16  3/4 VCSIL-PTPE0075
SIL-P НАПРАВЛЯЕМАЯ ПО ​​ЦЕНТРУ 1  РЕЗЬБА F x M ПВХ ЭПДМ 3-3/16  1 11/16  1-7/16  3-7/16  7/8  VCSIL-PTPE0100

Y-образный обратный клапан Hayward, True Union, подпружиненный, 1″, ПВХ/FPM, гнездо, регулируемое 2–15 фунтов на кв.

дюйм (SLC10100SU)
