9 основных клапанов для систем отопления. Какие особенности и для чего служат?

В систему отопления зачастую входят механизмы регулирования и механизмы обеспечивающие безопасность эксплуатации. По другому их называют клапанами систем отопления. При помощи данных элементов регулировки происходит изменение параметров теплоснабжения, они также обеспечивают стабильное функционирование и производят автоматическую настройку. Рассмотрим клапаны и регуляторы системы отопления, так как предназначения и функции у них различаются.

Трехходовой клапан отопления

трехходовой клапан отопления

Обычно автоматикой котла не может быть обеспечена потребность в воде с разной температурой для нескольких контуров системы отопления. На помощь приходит трехходовой термостатический смесительный клапан системы отопления, который поддерживает необходимые тепловые параметры теплоносителя в контурах системы отопления, а также малом контуре системы.
На вид клапан походит на простой тройник, металл — бронза или латунь. Вверху данного тройника устанавливается регулировочная шайба, под которой имеется материал чувствительный к перепаду температур. И при необходимости он давит на рабочий шток, выходящий из корпуса.

Основная задача клапана основана на удержании температуры теплоносителя на выходе в заданных пределах, путем добавления холодной или горячей воды. При неподходящих температурных изменениях, внешний привод клапана давит на шток. Далее конус выходит из седла и открывается проход между всеми каналами. В ходе работы, контроль за трехходовым клапаном согласно температуре исполняется наружным приводом.

Обратный клапан отопления

обратный клапан отопления

В сложной системе отопления присутствует довольно большое количество вспомогательных элементов, задача которых обеспечить надежность и бесперебойность работы. Одним из этих элементов является обратный клапан системы отопления. Обратный клапан ставят для того, чтобы не было протока в обратную сторону. Его элементы обладают очень большим гидравлическим сопротивлением. В связи с этим обстоятельством существуют ограничения по использованию обратных клапанов в системе отоплении с естественной циркуляцией. В такой системе слишком малое давление. При минимальном давлении необходимо ставить гравитационные клапаны с поворотной заслонкой, некоторые из них могут срабатывать при давлении в 0,001 Бар. Основная деталь обратного клапана — это пружина, применяемая почти во всех моделях. Именно пружина перекрывает затвор при изменении нормальных параметров. Это и являет собой принцип работы обратного клапана.

Необходимо учитывать рабочие параметры в той или иной системе отопления. В связи с чем подбирать клапан системы отопления, который имеет необходимую упругость пружины.

Применяемая в отопительных системах запорная арматура обычно изготавливается из следующих материалов: сталь; латунь; нержавеющая сталь; серый чугун.
Обратные клапана подразделяются на следующие виды: тарельчатые; лепестковые; шаровые; двустворчатые. Различаются эти виды клапанов запирающим устройством.

Регулирующие (запорно-регулирующие) клапаны отопления

регулирующий клапан отопления

Регулирующие и запорно-регулирующие клапаны отопления осуществляют систематическое изменение потока теплоносителя, от максимума до минимума, при открытом и закрытом положении клапана. Отсечные или запорные клапана управляют теплоносителем дискретно при полностью открытом или полностью закрытом положении затвора. В состав регулирующего клапана входят три основные блока: корпус, дроссельный узел и привод клапана. Запирающим и регулирующим элементом клапана является дроссельный узел. При выборе втулки, седла, плунжера следует обращать внимание на условия эксплуатации клапана. Учитывается среда и ее температура, наличие примесей, пропускная способность. Основным и важным значением в работе клапана является правильное направление подачи рабочей среды. Обычно оно промаркировано стрелкой на рабочей поверхности корпуса.

Термостатический клапан

термостатический клапан отопления

В современных реалиях терморегулирующий вентиль — это предварительная норма современного и надежного оборудования в системе отопления. Температура вентиля автоматически регулируется. Работа смесительного клапана системы отопления для радиаторов заключается в ограничении уровня подачи на отдельный радиатор отопления. Шток вентиля производит движения на открытие и закрытие отверстия. Через это отверстие происходит поступление теплоносителя в радиатор. При нагревании вентиля с термостатической головкой, осуществляется закрытие входного отверстия, вследствие чего уменьшается расход теплоносителя. Вентиль терморегулирующийся постоянно изменяет свое положение. И немаловажным фактором является качество материалов на основе которых изготавливается данное изделие. Изделие может выходить из строя из-за заедания штока, а также значительной коррозии и прорыва уплотняющих материалов. Но и в случае выхода терморегулирующего вентиля из строя можно продлить срок его эксплуатации, заменив термостатический элемент.

Клапана системы отопления с термоголовками отличаются в зависимости от формы и варианта подвода к системе теплоснабжения. Они могут быть угловые при подводе к радиаторам с пола, также бывают прямые, которые соединяют трубы с батареей относительно поверхности стены. Осевые, в основном, при соединении труб из стены к батареи. При боковом подключении батарей необходим специальный комплект. В нем используются термостатические головки и клапана. Заведомо батареи идущие с нижним подключением, оборудованы вкладышами клапанного типа.

Регулятор давления

регулятор давления

Работа батарей и насоса нарушается в следствии высокого либо низкого уровня давления. Избежать данного негативного фактора поможет правильный контроль в системе отопления. Давление в системе играет значительную роль, оно обеспечивает гарантию попадания воды в трубы и радиаторы. Потери тепла сократятся, если давление будет стандартным и поддерживаться. Здесь приходят на помощь регуляторы давления воды. Их миссия, прежде всего, охранять систему от слишком большого давления

. Принцип работы этого устройства основан на том, что клапан системы отопления, находящийся в регуляторе, работает как выравниватель усилий. От типа давления регуляторы классифицируются на: статистические, динамические. Выбирать регулятор давления необходимо основываясь на пропускную способность. Это способность пропускать нужный объем теплоносителя, при наличии необходимого постоянного перепада давлений.


Перепускной клапан отопления

перепускной клапан отопления

Для сброса рабочей среды служит перепускной клапан терморегулятора системы отопления, который функционирует в обратку при значительном повышении давления. Как правило давление растет за счет достижения установленной в ручном режиме максимальной температуры, подача теплоносителя в радиатор снижается, в следствии чего давление и повышается. Перепускные клапаны системы отопления, в основе своей, предназначены для того, чтобы обеспечить стабильную разность между обратным и подающим трубопроводом. При уменьшении тепловой нагрузки, термостатические вентили закрываются, что приводит к перепаду давления между трубопроводами. В следствии использования перепускного клапана снижается нагрузка на насос, увеличивается температура в обратке, происходит защита котла от коррозии. Область применения перепускного клапана системы отопления довольно широка, он также используется для предотвращения шумообразования терморегуляторов. Установка перепускных клапанов осуществляется не только у нерегулируемого насоса, но и на перемычки стояков.

Клапаны предохранительные

предохранительный клапан

Источником опасности является любое котельное оборудование. Котлы считаются взрывоопасными, так как имеют водяную рубашку, т.е. сосуд под давлением. Одно из самых надежных и распространенных предохранительных устройств, сводящее опасность до минимума —  это предохранительный клапан системы отопления.

Установка данного приспособления обусловлена защитой систем отопления от избыточного давления. Зачастую такое давление возникает в результате закипания воды в котле. Предохранительный клапан ставится на подающем трубопроводе, как можно ближе к котлу. Клапан имеет довольно простую конструкцию. Корпус изготовлен из латуни хорошего качества. Основным рабочим элементом клапана является пружина. Пружина в свою очередь действует на мембрану, которая закрывает проход наружу. Мембрана выполнена из полимерных материалов, пружина из стали. Выбирая предохранительный клапан следует учитывать, что полное открытие происходит при повышении давления в отопительной системе над значением на 10%, а полное закрытие при снижении давления ниже срабатывания на 20%. В следствии данных характеристик необходимо выбирать клапан с давлением срабатывания выше 20-30% от фактического.

Балансировочный клапан

балансировочный клапан для отопленияБалансировочный клапан системы отопления предназначается для регулирования проходимого теплоносителя. Жидкость потребляется в зависимости от давления. Чем больше давление, тем больше потребляется жидкости. Установка данного прибора происходит на стояках. Отбалансированная система обеспечивает беспрерывную работу. Ручной клапан используется как диафрагма, автоматический поддерживает давление и потребление в стояках. Ручной балансирный клапан может перекрывать систему. Конструкция представляет собой устройство вентильного типа. Ручные клапаны могут устанавливаться в паре с запорными.

Регулятор расхода

Установив приборы учета энергии, закономерно возникает вопрос, как можно регулировать и контролировать подачу теплоносителя, ограничивать или добавлять его расход. Для этого существуют всевозможные автоматические регуляторы, применение которых позволяет экономить, они работают от датчиков температуры наружного воздуха и датчиков обратного трубопровода. Еще одно преимущество регуляторов температуры — это контроль температуры непосредственно в месте установки радиатора, в отличии от других устройств. Данное преимущество дает приоритет в получении равномерного температурного фона для комфортного пребывания в помещении. Регулятор предотвратит перегрев воздуха в помещении, чего не всегда смогут отследить датчики на централизованной автоматике. Представляется возможность регулировать температуру для каждой комнаты в отдельности. Иногда решая вопрос регулировки устанавливают обычные краны. Конечно данное решение уменьшает финансовые затраты, но лишает ряда полезных преимуществ. У крана ограниченная функциональность на открытие и закрытие. Существует опасность остановить или завоздушить стояк. Регулируя отопление при помощи кранов невозможно добиться необходимого температурного режима. Используя автоматические регуляторы можно наладить систему точно и эффективно.

Читайте так же:

Регулирующие обратные клапаны

Регулирующие клапаны для воды предназначены для регулирования ее расхода или давления в трубопроводе. Их также часто применяют как запорные устройства, такие клапаны получили название запорно-регулирующих. Производители регулирующих клапанов предоставляют потребителю огромный выбор типов и моделей данного продукта, требующих профессионального подхода к выбору и установке.


Регулирующие клапаны могут быть оснащены электромагнитным, пневматическим, гидравлическим и электрическими приводом, и делятся на двух- и трехходовые. Их корпуса изготавливают из чугуна, литой, легированной или нержавеющей стали, бронзы и других высокопрочных не поддающихся коррозии материалов. Регуляторы давления используются как в промышленных, так и в бытовых целях, управление ими может осуществляться вручную или автоматически.

В данной статье мы поговорим о нескольких типах регулирующих клапанов, их основных чертах, преимуществах и недостатках.

Первый тип, который мы рассмотрим – регулирующий клапан с армированной мембранной (серия 100 ).

Его используют для регуляции гидравлических свойств в хозяйственных и технологических системах, для для канализационных и сточных вод.
Роль запорного механизма выполняет армированная резиновая диафрагма, регулирующая открытие и закрытие сечения клапана. Данная конструкция наиболее проста как в установке, так и в обслуживании и ремонте. Армированная диафрагма не ржавеет, она прочна и герметична, а также минимизирует сопротивление на клапане. Клапан регулирующий работает в температурных условиях от 0 до 90 градусов и давлении до 25 Бар. А армированная мембрана предполагает отказ от быстро изнашивающихся осей, шпинделей и штоков. Такие клапаны могут использоваться как для питьевой, так и для технической водной среды с высоким содержанием абразивных грубых элементов.

Например, клапан 100 FR



Регулирующий клапан с вертикальным штоком (серия 300) предназначен для использования в особенно важных системах водоснабжения.

Интервал их рабочих температур составляет от 1 до 130 градусов, давления – до 25 Бар. Их отличительная черта – это отсутствие углового трения деталей клапана, благодаря вертикальному движению оси регулятора, что препятствует изнашиванию, поломке или «закусыванию» оси. Клапан регулирующий ручной подобной конструкции работает очень точно при граничных величинах расхода, имеет минимальные потери в открытом состоянии и линейную зависимость перемещения диска от расхода.

Например, клапан 300 FR

Третий тип – регулирующий клапан с наклонным штоком (серия 500), преимущественно используемый в быту.

Он состоит из трех цельных деталей – крышки, диафрагмы и корпуса, работает в узком интервале температур (до 60 градусов) и при меньшем граничном давлении (до 17 Бар). Это самый дешевый регулируемый обратный клапан, поскольку его габариты и масса значительно уступают вышеописанным.
Еще одно преимущество – снижение кавитационных нагрузок и уровня шума благодаря специальной форме корпуса редукционной части. Наибольшее распространение
регулируемый обратный клапан получил в жилых домах и помещениях.
Каждый тип описанных регуляторов используется в различных областях: серия 100 – для водоснабжения, полива и стоков, серия 300 – для водоснабжения и теплоснабжения, серия 500 – для хозяйственно- бытового применения.
Компания Dorot специализируется на производстве всех описанных в статье регулирующих клапанов и уже более полувека занимает лидирующие позиции в данной области, именно поэтому ее продукция отвечает всем перечисленным качествам.

Еще по теме:

Редуктор понижения давления воды Dorot
Регулятор перепада давления
Устройство регулятора давления воды
Регулировка редуктора давления воды
Рекомендации по установки и монтажу регулирующих клапанов
Использование регуляторов давления для уменьшения потерь воды
Сравнение регулирующих клапанов
Автоматические регуляторы давления воды
Принцип работы регулятора давления воды

виды и конструкция устройства, принцип работы и сфера использования

Обратный клапан — механизм прямого действия, который обеспечивает циркуляцию воды только в одну сторону. Запорная арматура работает благодаря передвижению жидкости и не нуждается в подключения дополнительных источников питания. Устройство поддерживает стабильную работу водяной и тепловой системы, а также защищает водопровод от выхода из строя при появлении аварийных ситуаций.

Водопроводный клапан

Основные задачи

Водяной клапан обычно используется одновременно с поверхностными насосами при организации систем индивидуального водоснабжения.

Назначение запорной арматуры:

Назначение обратного клапана

  1. Стабилизирует давление. В домах холодное и горячее водоснабжение проходит по разным трубам и из-за разницы давления холодная вода может не выдавливаться в смеситель. Это препятствует нормальной регулировке температуры. Обратный возвратный клапан стабилизирует высокое давление, позволяя настраивать температурный режим.
  2. Защищает трубопровод от перепадов давления и гидравлических ударов, а непосредственно водопровод — от непредвиденных ситуаций и последующего ремонта.
  3. Не допускает обратной циркуляции воды.

Последняя функция особенно актуальна для систем канализации. Обратный невозвратный клапан блокирует обратный проход сточных вод, не допуская их выхода из унитаза или мойки.

Место установки

Канализационная и водопроводная системы — не единственные места, в которых установка клапана является необходимостью. Другими участками являются:

Водяной обратный клапан

  1. Контур автономной отопительной системы. Помещения, где находятся радиаторы отопления или теплый пол, кардинально отличаются по гидравлическим и напорным показателям, поэтому нуждаются в установке автоматической запорной арматуры. Устройство врезается перед котлом и позволяет сбалансировать технические показатели.
  2. Вход в водонагреватель. Обратная запорная арматура, установленная перед бойлером, не допускает передвижение горячей водной массы обратно в трубопровод с холодной водой.
  3. Погружные помпы. Если система подвода воды соединена с колодцем или скважиной, важно сделать монтаж погружной помпы. Ее основная задача — подъем водных масс с глубины и транспортировка под давлением в дом. При отключении электричества подкачанная вода естественным путем стекает в напорный бак. Чтобы избежать этого, требуется установка запорного клапана перед насосом.
  4. Перед счетчиком контроля расхода воды. Все учетные устройства, в частности, бытовой счетчик воды, особо чувствительны к нарушениям и изменениям водоснабжения. Гидравлический удар негативно действует на прибор, вплоть до выхода его из строя. Также запорное устройство не позволяет турбине проворачиваться в обратную сторону.

Предохранительный клапан не допускает обратную циркуляцию воды в любом из описанных выше случаев.

Описание устройств

Обратный запорный клапан выглядит довольно просто. Внутри конструкции находятся следующие основные элементы:

  • маленькая пружинка, выполняющая функцию задержки затворного механизма;
  • затвор с уплотнителем — может изготавливаться из прочного пластика или стали;
  • металлический корпус (как правило, разборной для удобства обслуживания), состоящий из двух резьбовых частей.

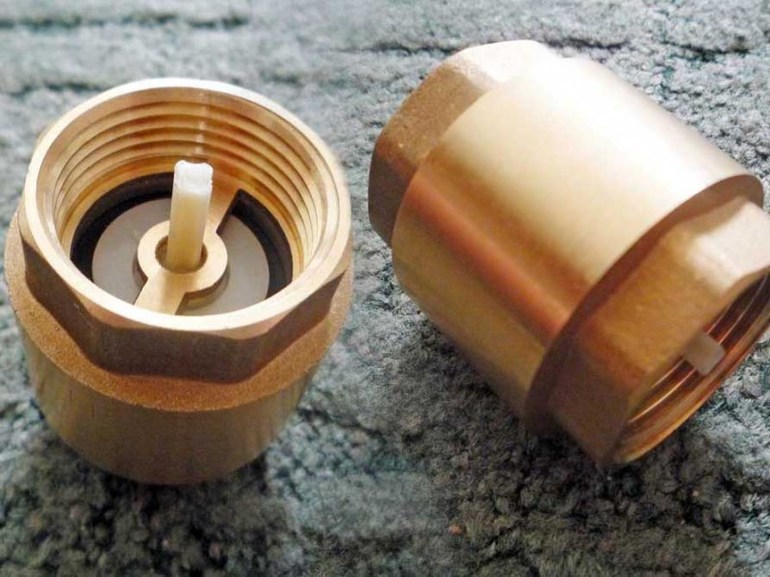

Обратный клапан на воду

Сегодня существует большое количество запорных механизмов. С учетом конструкции устройство может быть дополнено следующими вспомогательными элементами:

  • штоком;
  • штифтом на шарнирах;
  • шариковыми подшипниками;
  • пружинами;
  • эластомерами;
  • дисковыми рычагами.

Чтобы правильно подобрать запорный элемент, необходимо отталкиваться от конструкции системы и основного назначения установки.

Принцип работы

В основе работы — элементарные законы гидродинамики и физики. Когда жидкость перестает попадать в трубопровод, пружина полностью закрывает затвор. При появлении напора и давления на клапан пружинка ослабевает, открывая доступ для прохода воды. После отключения насоса и снижения напора затворный механизм заново срабатывает. Сопротивление пружины повышается под воздействием непосредственно давления. Это не допускает открытие клапана.

Предохранительная конструкция в канализационной системе имеет другой принцип работы. Сам клапан конструктивно состоит из круглой пластины с уплотнителем, пружинистого рычага и корпуса. Когда вода поступает в мойку, рычаг открывается. При падении давления запорный механизм закрывается и предотвращает обратный проход канализационных вод.

Обратный клапан виды

Виды механизмов

Запорные устройства условно делятся по нескольким критериям. Наиболее распространенные механизмы:

Обратный клапан

Клапан для воды

  1. Дисковый или пружинный клапан. Внутри находится пружинка с запирающим элементом. Когда жидкость циркулирует в правильную сторону, пружина сжимается и дает проход воде. Во время обратного потока пружинка разжимается, закрывая затвор. Эти клапаны недорого стоят и не нуждаются в техобслуживании. Но со временем внутри появляются минеральные отложения. В этом случае устройство нужно полностью менять.
  2. Подъемный запирающий клапан характеризуется тем, что затвор производит вертикальные поступательные движения. Когда вода циркулирует под давлением, затвор перемещается вверх, открывая ей путь.
  3. Шаровой запорный механизм сделан в форме шара, покрытого износостойким герметиком. Шарик приподнимается, когда жидкость циркулирует в нужном направлении, и опускается, закрывая проход воде при передвижении потока в другую сторону. Устройства этого типа не обязательно заменять после износа. Они легко ремонтируются. При этом поломки бывают довольно редко, так как элементы не трутся внутри конструкции. Из недостатков — требуется большое пространство, чтобы установить подъем клапана.
  4. Двустворчатый механизм является разновидностью поворотного клапана. Имеет два лепестка, которые открываются от прямого направления воды. У этих конструкций высокое гидравлическое сопротивление, то есть скорость циркуляции жидкости снижена. Чаще всего их используют в сложной рабочей среде (грязная вода, нефть), так как в этом случае можно подобрать подходящий уплотнитель.
  5. Поворотный или лепестковый клапан представляет собой конструкцию из пластин-лепестков, установленных на шарнирах, открывающихся во время прямого потока жидкости и закрывающихся при обратном направлении. В этом случае нет пружин, собирающих минеральные отложения.

В бытовых условиях чаще всего устанавливают подъемные виды клапанов. Это обусловлено простотой ремонта: в них просто надо заменить пружину.

Способы монтажа

Чтобы определить, какой выбрать клапан, также нужно обратить внимание на способ установки. Следует определить, подходит ли он для определенной отопительной или водопроводной системы:

Водяной клапан

  1. Межфланцевые устройства монтируются между фланцами. Имеют маленький размер и недорогую стоимость.
  2. Фланцевые запорные механизмы. Монтируются с помощью специальных крепежей в форме дисков. Как правило, изготавливаются шаровыми. Благодаря надежности могут использоваться даже для труб большого сечения. Делаются из высокопрочной стали.
  3. Сварные конструкции делаются из стали. Имеют абсолютную герметичность соединения. Из недостатков — невозможность ремонта, сложность установки и демонтажа. Чаще всего применяются в энергетике.
  4. Муфтовые запоры крепятся с помощью резьбы, поэтому просты в установке. В основном изготавливаются дисковыми. Их обычно устанавливают для водопроводов частных домов.

Герметичность корпусных элементов во всех моделях обеспечивается с помощью уплотнителей, которые находятся на участках соединения.

Технология установки

Прежде чем установить обратный клапан на воду, нужно определить месторасположение врезки, а также технологию, которая отличается для различных систем.

Клапан обратного давления воды

Для колодца или скважины, в которых установлена дренажная или вакуумная помпа, защитный клапан крепится на выходе: это позволяет избежать слива жидкости.

Для поверхностных насосов запорные элементы устанавливаются одновременно в нескольких участках — перед гидравлическим аккумулятором и непосредственно на подающем шланге.

Предохранительный клапан для насосной подстанции устанавливается в систему после храповика на всасывающей трубе. В некоторых случаях, при очень сильном давлении, возможна и врезка перед подстанцией.

В системах канализации запорными механизмами лучше всего оборудовать весь санузел — унитаз, кухонную раковину, душевую кабинку.

Технология монтажа клапана обратного давления воды бывает:

Устройство обратного клапана для воды

  1. Фланцевой — используется для центральных систем водоснабжения и промышленных водопроводов. Фланцы крепятся на болтовых соединениях, между которыми устанавливают уплотнители. Современной разработкой являются регулируемые мембранные модели с электрическим приводом, которые управляются с помощью соленоида — катушки на электромагнитной индукции. В пищевой и медицинской сфере распространены пневматические механизмы.
  2. Муфтовой — клапаны устанавливают с помощью сварки или резьбовым способом. Для бытового использования лучше выбирать резьбу. Это облегчает процесс обслуживания, а для герметизации используется фум-лента или водостойкий герметик.

Технология выбирается с учетом целей эксплуатации запорного клапана. Также нужно не забывать, что предохранительный механизм можно установить горизонтально или вертикально: это зависит от вида системы, куда он монтируется.

Особенности крепления своими руками

Чтобы обратный защитный клапан исправно работал, необходимо не только грамотно подобрать конструкцию с учетом сечения водопроводных труб, материала изготовления и способа установки, но и со всей ответственностью подойти к его монтажу. Есть несколько рекомендаций, которые помогут в установке запорной арматуры:

Запорный клапан для воды

Обратный клапан межфланцевый монтаж

  1. Монтировать предохранительный механизм необходимо по ходу циркуляции воды. На корпусе устройства всегда находится соответствующая стрелка, которая показывает нужное направление.
  2. Необходимо обеспечить доступ к конструкции для технического обслуживания при поломке. Исключение могут составлять лишь элементы, которые приварены сваркой.
  3. Монтаж клапана на насос выполняется или в начале всасывающей трубы, или непосредственно перед помпой.
  4. Во время установки устройства на бойлер необходимо отсоединить его от электросети, перекрыть подачу воды и опустошить емкость.
  5. Если защитный механизм ставится на счетчик расхода воды, его нужно установить между вентилем и самим прибором.
  6. В магистрали подачи холодной и горячей воды давление отличается, поэтому желательно на каждый трубопровод поставить отдельный клапан. В противном случае начнутся сбои температуры воды.
  7. Чтобы соединения были герметичными, можно воспользоваться паронитовыми уплотнителями. Но необходимо проследить за тем, чтобы они не уменьшили диаметр отверстия трубы, иначе это увеличит давление.
  8. Чтобы запорный механизм не испортился из-за некачественной воды, желательно установить перед ним фильтр очистки. Это повысит срок эксплуатации клапана.
  9. Необходимо исключить чрезмерное давление любых элементов системы на корпус предохранительного клапана.

Внимание: Сегодня на рынке сантехники существует много подделок на популярные бренды. Поэтому во время приобретения требуемого клапана необходимо обращаться только к надежному продавцу с хорошей репутацией.

Установка запорных механизмов позволит избежать аварийных ситуаций в отопительных и водопроводных системах, положительно отразится на работе насосов, исключит заполнение трубопровода воздухом. Но чтобы выполнить монтаж предохранительного клапана быстро и легко, нужно предварительно продумать расположение устройства, а также подготовить требуемые инструменты для установки.

Обратный клапан межфланцевый монтаж Загрузка…

Обратный клапан для отопления – разновидности и правила монтажа

Здесь вы узнаете:

Одним из обязательных элементов любой системы является клапан обратный для отопления, который используют в контуре для регулирования направления циркуляции теплоносителя. Покупателям доступны на рынке различные модели, которые отличаются по способу использования и конструктивным особенностям. Хотя большинство обывателей имеют общее представление о назначении клапана в системе отопления, этот вид арматуры выполняет важные функции и позволяет предотвратить серьезные аварии, спровоцированные изменением тока воды из-за скачков давления или завоздушенности батарей


Где устанавливается в системе отопления

Общее назначение обратного клапана — пропустить поток теплоносителя в одном направлении и не дать ему двигаться обратно. Для работы не требуется электропитание или какие-либо другие условия, работают они от движения жидкостей. Ставится обратный клапан для отопления во всех позициях, где возможно возникновение противотока и паразитных контуров.


В системе отопления на несколько веток, обратный клапан ставят на обратном трубопроводе. Это не дает насосу «продавить» поток в обратном направлении

Такие же устройства ставят в холодный и горячий водопровод. Предназначенные для отопления отличаются тем, что используются материалы, хорошо переносящие длительное воздействие повышенных температур. Если стоят резиновые прокладки, то резина используется термостойкая. Это же касается и пластиковых деталей.

Если говорить конкретно о системах отопления (СО), то обратный клапан устанавливают:

  • На байпас с циркуляционным насосом в обвязку твердотопливного котла — для обеспечения работы системы в гравитационном режиме (с естественной циркуляцией). В этом случае устанавливаются модели с наименьшим сопротивлением, которые срабатывают легко и быстро — сразу при появлении потока от естественной циркуляции. Функция клапана, в данном случае, при работе насоса не пропускать теплоноситель в обход.
  • На обратном трубопроводе при установке бойлера косвенного нагрева. Зачем ставят обратный клапан в этом случае? Чтобы при работе циркуляционного насоса исключить прохождение теплоносителя в обратном направлении.
  • При разветвленной системе отопления (например, на несколько этажей), на каждой ветке. Эти обратные клапана не дают «тянуть» теплоноситель, если одна из веток выключена (при использовании одного циркуляционного насоса).
  • На линии подпитки системы холодной водой. Тут, кроме запорного крана необходим и обратный. Так как иногда давление в водопроводе оказывается ниже, чем в системе отопления. Тогда, открывая кран чтобы подпитать систему, без обратного клапана теплоноситель «уйдет» в систему водоснабжения.


Условное обозначение обратного клапана на схеме

На схемах обратный клапан обозначается как два треугольника, направленных вершинами один к другому. Один из треугольников закрашен. Место установки в ветке — практически любое. Главное, чтобы он был. Направление потока указывается на корпусе стрелкой. В этом направлении теплоноситель проходит. В обратном — перекрывается. При установке внимательно следите за стрелкой (можно еще ориентироваться на запорный элемент).

Принцип действия обратного клапана

Прежде всего следует отметить, что обратные клапаны устанавливаются не «на всякий случай», а только при необходимости, если другого технического решения нет. Это обусловлено тем, что элементы часто обладают немалым гидравлическим сопротивлением в зависимости от конструкции. Это вносит некоторые ограничения при использовании обратных клапанов для отопления с естественной циркуляцией. Причина – слишком малое давление теплоносителя в системе.

Исключением являются гравитационные клапаны с поворотной заслонкой, некоторые их модели способны открывать путь теплоносителю при минимальном давлении 0.001 Бар.

Невзирая на различия в конструкции, большинство изделий снабжается одной ключевой деталью – пружиной. Она является исполнительным механизмом, закрывающим затвор при изменении нормальных условий, в этом и заключается принцип работы обратного клапана. Усилие, затрачиваемое на преодоление упругости пружины, определяет величину гидравлического сопротивления механизма. Для схем с различными рабочими параметрами подбираются изделия, имеющие соответственную упругость и массивность пружины.

На что же воздействует пружина? Ее задача – удерживать запирающее устройство закрытым, это его нормальное состояние. Тогда поток жидкости, протекающий с одной стороны, может преодолеть силу упругости пружины, открыть препятствие и уйти дальше по трубе. Попытка потока изменить направление и течь в другую сторону ни к чему не приведет – запорное устройство захлопнется, опираясь на прилив в корпусе. В этом месте имеется уплотнительный элемент, делающий обратный клапан в системе отопления полностью герметичным.

Запорная арматура, предназначенная для работы в отопительных схемах, выполняется из таких материалов:

  • серый чугун;
  • сталь;
  • латунь;
  • нержавеющая сталь.

Разновидности обратного клапана

Несмотря на то что все устройства такого типа выполняют одну задачу, они имеют конструкционные и, следовательно, эксплуатационные отличия. Рассмотрим подробнее каждый из этих видов.

Дисковый клапан

Отличительной особенностью изделия является наличие дискового затвора. Это пластиковый или металлический элемент, размеры которого позволяют ему полностью перекрыть поток теплоносителя, если он начнет двигаться в противоположном направлении.

Диск соединяется со стальной пружиной. При прямом движении жидкости она находится в сжатом состоянии. При изменении направления распрямляется и сдвигает диск с места, перекрывая тем самым трубу.

Конструкция клапана включает также уплотнительную прокладку, которая дает возможность затворному механизму максимально плотно сидеть на посадочном месте. Поэтому в исправных приборах течь исключена.

Дисковые устройства широко применяются при обустройстве бытовых отопительных систем, поскольку имеют значимые преимущества:

  1. Компактность. Размеры изделий и их вес невелик, что дает возможность устанавливать их на любые системы.
  2. Регулярное техническое обслуживание прибору не требуется.
  3. Стоимость устройства невысока.

Из значимых недостатков стоит отметить непригодность к ремонту. Поэтому вышедшие из строя клапаны сразу же заменяются на новые.

Значимый недостаток дисковых устройств – значительное гидравлическое сопротивление. На схеме хорошо видно, как оно возникает. Жидкости приходится преодолевать препятствие в виде запорного диска

И еще один минус – значительное гидравлическое сопротивление, создающееся устройством. Для некоторых систем, например, с геотермальным тепловым насосом, это может быть критично. Со временем дисковый затвор покрывается слоем минеральных отложений, что ведет к поломке устройства.

Стандартные дисковые клапаны при закрытии создают некоторые ударные нагрузки. На их работоспособности и техническом состоянии это никак не отражается, но в системе возникает гидроудар. Что для нее нежелательно.

Лишены этого недостатка дисковые устройства с дополнительным механизмом, позволяющим закрывать отверстие максимально плавно. Их стоимость выше, чем у стандартных аналогов.

Шаровой, или гравитационный

В гравитационном обратном клапане для систем отопления главным рабочим органом, перекрывающим поток воды, служит металлический шар. Для улучшения прилегания шар покрывают тонким слоем упругого пластика или резины. Когда поток жидкости идет через устройство в заданном направлении, он силой своего давления приподнимает шар над седлом и открывает просвет.


Если напор потока падает или направление движения потока жидкости меняется на обратное, шар под действием силы тяжести падает на седло, прижимается к нему и перекрывает просвет. Чем больше жидкость пытается течь в обратном направлении, тем сильнее прижим и надежнее перекрытие.

Плюсы такой конструкции следующие:

  • Низкое сопротивление потоку в открытом положении.
  • Максимальная надежность. Устройство не содержит трущихся элементов и практически не изнашивается в открытом положении.
  • Высокая ремонтопригодность. Съемная крышка позволяет легко очищать камеру и рабочие элементы прибора и заменять шарик при необходимости.

К минусам относятся такие факторы, как:

  • Большие диаметр.
  • Высокое рабочее давление.
  • Необходимость строгого соблюдения ориентации устройства при монтаже. В противном случае шар не поднимется и не откроет просвет.

Высокие требования к монтажу и к рабочему давлению ограничивают использование такой арматуры в домашних системах отопления.

Лепестковый клапан

Затвором для клапана такого типа служит тонкая пластина из стали. Она закрепляется на конструкции из шарниров, которая обеспечивает ей возможность двигаться.

Лепестковый обратный клапан двустворчатого типа очень надежен, выдерживает большое давление. Но при этом оказывает серьезное гидравлическое сопротивление, поскольку поворотная ось створок располагается непосредственно по центру проходного отверстия

Различают две разновидности лепестковых устройств. Одностворчатые или поворотные оснащаются одной пластиной, которая может вращаться вокруг оси.

Когда теплоноситель движется в заданном направлении, он поднимает створку, открывая тем самым проходное отверстие. При изменении направления потока пластина опускается. Это может осуществляться как с помощью пружины, так и без нее.

Двустворчатые клапаны сконструированы немного иначе. Они имеют две запирающие пластины, закрепленные на поворотной оси и располагающиеся по центру проходного отверстия.

Теплоноситель, перемещающийся по отопительному контуру, открывает обе створки двухстворчатого обратного клапана, а при изменении направления ее движения пружины захлопывают пластины

Преимуществами использования этих клапанов считаются следующие:

  • некоторые модели гравитационных клапанов могут работать без пружин, что позволяет использовать их в самотечных системах;
  • относительно невысокая стоимость устройств.

Из недостатков стоит отметить довольно высокое гидравлическое сопротивление. Особенно это актуально для двустворчатых моделей — поворотная ось находится непосредственно по центру проходного отверстия, что является значительным препятствием для движущейся жидкости.

По этой причине двустворчатые клапаны используются исключительно в системах с высоким давлением.

Оборудование подъемного типа

Подъемные клапаны оборудуются золотником, который может свободно двигаться относительно вертикально расположенной оси. На пропускном отверстии находится посадочное седло, где располагается золотник.

При подаче жидкости сила ее давления поднимает затвор, и он перемещается по оси, открывая отверстие для движения теплоносителя. Как только давление потока ослабеет или он изменит свое направление, золотник опустится в посадочное седло.

Подъемный обратный клапан устанавливается только вертикально. Иначе давления жидкого теплоносителя будет недостаточно, чтобы поднять запорный механизм

Достоинствами этих приспособлений считаются:

  1. Надежность. Оборудование имеет довольно простую конструкцию, что позволяет ему работать с минимальным риском поломки.
  2. Невысокая чувствительность к качеству теплоносителя.
  3. Возможность проведения ремонта. Для этого в верхней части корпуса прибора расположена съемная крышка.

Из недостатков нужно отметить ограничения в установке. В силу особенностей конструкции их можно монтировать только в строго вертикальном положении.

Клапан прямого и непрямого действия

Регулирующая давление арматура разделяется на устройства прямого и непрямого действия.

  • Первый тип клапана имеет простую конструкцию: пружина приводится в движение затвором, на который напрямую давит теплоноситель. Такие устройства недороги, просты в эксплуатации, надежны, нечувствительны к загрязнениям, но не очень точны в настройках.
  • Устройства непрямого действия, называемые также импульсными, имеют главный клапан с поршневым приводом, импульсный клапан меньшего сечения и датчик давления. При изменении давления малый клапан давит на поршень, который и приводит в движение главный клапан, регулирующий пропускную способность устройства. Таким образом, управление потоком происходит опосредованно, непрямым способом. Клапаны этого типа менее надежны в силу большего количества деталей, дороги, но точнее настраиваются.

Схемы подключения обратного клапана

Перед тем как применять запорную арматуру определённого типа в системе отопления, нужно понять, какую функцию она будет выполнять. Если конкретизировать, то есть несколько возможных вариантов, куда ставить обратный клапан на отопление.

Клапаны могут монтироваться на определённые контуры в закрытой системе отопления, где есть циркуляционные насосы. Главной задачей при этом является yедопущение образования непредсказуемых потоков воды в ненужных направлениях. Они могут существенно ухудшить состояние магистралей и их функциональность.


Клапан, установленный на байпас, помогает насосу при отключении электричества перейти в режим с естественной циркуляцией, находясь при этом параллельно ему. Если монтировать устройство в трубопровод подпитки, это позволит избежать опустошения сети отопления в некоторых ситуациях.

Существуют распространённые мифы о том, что при установке устройства перед единственным насосом в отопительной одноконтурной системе можно уберечь его от гидроударов. Это не отвечает действительности, так как прямое назначение клапана заключается в другом.

В качестве примера можно привести схему совместного подключения твердотопливного и электрического котла. Если один насос отключается, то второй будет качать воду по малому кругу, и в таком случае без запорной арматуры не обойтись. Такая же ситуация может возникнуть, когда в схеме подключения радиаторов будет дополнительно установлен бойлер косвенного нагрева без гидрострелки или распределительной гребёнки.

Если речь идёт об установке на байпас, то, как правило, это характерно для гравитационных систем с естественной циркуляцией воды. Все они переделаны под работу с насосом. Если электричество отключится, то агрегат на байпасе остановится, а естественное течение воды возобновится.

Монтаж запорной арматуры на систему подпитки необязателен, но может избавить от множества проблем.

Рекомендации по монтажу

Обратный клапан монтируется с целью предотвращения изменения направления движения потока жидкости в трубах. Он является обязательным элементом в системах отопления с принудительной циркуляцией и гравитационном отоплении. Обязателен монтаж на трубе, перед подключением к патрубку котла. Он монтируется после циркуляционного насоса.


Кроме этого, защитное устройство устанавливается в обвязке насоса – на резервной трубе. Это необходимо в случае отключения электроэнергии или поломки насоса. В таком случае контур с принудительной циркуляцией запирается с помощью кранов, а поток жидкости направляется в патрубок с обратным клапаном.


Еще один вариант применения — обустройство узла подпитки теплоснабжения. Он необходим для автоматического добавления воды в магистраль при критическом снижении ее объема или давления. Обратный клапан для этой схемы выполняет защитные функции – предотвращает движение теплоносителя в водопровод при критическом снижении напора в нем.


Защитное устройство может использоваться для обустройства систем теплого пола, смесительных узлов. В некоторых случаях его рекомендуют устанавливать в обвязке радиаторов на байпас. Главное — он не должен дестабилизировать работу теплоснабжения. Для этого необходимо периодически проверять его, в случае ухудшения эксплуатационных качеств делать ремонт или замену.

виды, конструкция, принцип работы, как выбрать

Конструкция обратного клапана незамысловата. Главная его часть — металлический или пластиковый затвор/захлопка. В быту распространены модели с дисковыми и сферическими формами затвора. Затвор располагается в корпусе без всякого крепления либо его поддерживает вал или пружина. Для герметичности закрытия в местах контакта затвора с корпусом («седла») предусмотрены уплотнители из металла, пластика или резины.

Рассмотрим принцип работы обратного клапана на примере простых конструкций с возвратной пружиной и дисковидной створкой (рис 1).

Принципиальная конструкция обратных клапанов Принципиальная конструкция обратных клапанов

Рис.1. Принципиальная конструкция обратных клапанов

Когда движения рабочей среды нет, запирающие элементы прижаты к выступающим элементам корпуса («седлам»). Прижатие происходит благодаря пружине либо за счет собственного веса затвора (для моделей без пружины).

Открытие клапана не требует поворотов рукоятки (как, например, у вентилей или шаровых кранов). Как только рабочая среда придет в движение, она начнет давить на запорный элемент и оттолкнет его от «седла».

Если ток по трубопроводу прекратится, затвор снова подтянется к уплотняющим элементам пружиной или силой тяжести. Ток в несанкционированном направлении еще больше прижмет запирающий элемент к «седлу». Таким образом, без рукояток и приводов, обеспечивается автоматическое срабатывание обратной арматуры.

Зная конструкцию и принцип действия, легко понять, почему клапаны без пружин чувствительны к положению, в котором устанавливаются. Ведь закрывание затворного элемента происходит только под силой тяжести. Строго горизонтальное или вертикальное положение сделает захлопывание такого затвора герметичным. Для пружинных моделей угол установки не так критичен.

виды, принцип работы, применение и правила монтажа

Здравствуйте, уважаемый читатель! В промышленных трубопроводах, по которым беспрерывно продвигается огромный поток жидкостей, необходимо регулировать это движение, уменьшая или увеличивая скорость потока, давление в трубах. В таких случаях незаменимую роль играет клапан запорно регулирующий с электроприводом. В нашей статье рассмотрим его виды и характеристики, способы подключения, правила использования, познакомимся с советами специалистов по установке и эксплуатации агрегата.

Что это такое и для чего он нужен

Запорный кран с различными типами приводов представляет собой устройство, с помощью которого можно полностью или частично перекрывать движущийся поток жидкости в трубопроводе.

Особенность конструкции с электроприводом заключается в том, что позволяет производить эти действия дистанционно, практически в любой точке магистрали.

Назначение и сферы применения

Регулирующие клапаны позволяют автоматически управлять на расстоянии процессом регулирования расхода жидкости, силы давления в трубопроводах.

Применяются в крупных магистральных, технологических и коммунально-сетевых каналах, по которым транспортируется среда.

Электроприводные устройства могут быть как запорными, с функцией только полного перекрытия трубы, так и с функцией регулирования силы потока путем полного или частичного его приостановления.

Управление и технические характеристики

Управление клапаном осуществляется за счёт линейного перемещения штока с плунжером. Пуск устройства осуществляется нажатием пусковой кнопки на пульте. Под действием электротока привод передает усилие на плунжер. Тот, перемещаясь вверх-вниз, меняет площадь сечения пропускного отверстия.

Основными техническими характеристиками запорно регулирующей арматуры являются:

  1. значение номинального давления в системе, которое способно выдержать устройство;
  2. размер диаметра условного прохода в мм;
  3. условная пропускная способность в м3/ч;
  4. пределы температурных значений, при которых агрегат функционирует нормально;
  5. напряжение в сети, предназначенное для электропривода.

Тип подключения

По типу подключения запорно-регулирующие устройства подразделяют на

  • фланцевые,
  • штуцерные,
  • муфтовые,
  • цапковые,
  • сварные.

Первый вариант наиболее предпочтительный. Как правило, клапаны подобного типа уже укомплектованы фланцами. Их используют в сетях с высоким давлением. Через фланец агрегат можно прикрепить к любым, подходящим по размеру условного прохода трубам. Также не зависит, какого типа устройство будет подключаться.

Сварной метод соединения не рекомендуется использовать, когда предстоит установить обратный механизм, съемные модели и задвижки. Применяют его только для стальных агрегатов.

Устройство

Простейший регулирующий клапан состоит из корпуса с фланцами, в котором расположены седло, шток с плунжером на конце и уплотняющий узел, отвечающий за герметизацию всей запорной арматуры.

Когда плунжер закрывает только часть проходного отверстия, расход воды в системе уменьшается. Плотно опущенный в седло плунжер перекрывает поток, давление в трубе после арматуры падает до нуля.

Если в бытовых трубопроводах применяются шаровые краны, то в магистралях промышленного назначения и коммунальных сетях предпочтения отдаются золотникам и задвижкам с электродвигателем.

Принцип работы

Принцип действия клапана с электроприводом во много схож с работой обычного вентиля. Отличают их способ управления и функциональность.

По принципу действия выделяют перекрывающие, смешивающие или разделяющие магистральный поток устройства.

К перекрывающим агрегатам относят двухходовые седельные затворы, широко применяемые в коммунальных тепловых сетях.

Для смешения и разделения потока используют трёхходовые варианты, имеющие три патрубка для подсоединения к магистрали.

Виды и отличия конструкций

Клапаны по устройству привода разделяют на управляемые:

  • вручную;
  • электроприводами;
  • пневмоприводами;
  • электромагнитным способом.

По запорному механизму конструкции подразделяют на:

  • запорные, рассчитанные только на перекрытие среды;
  • мембранные, с резиновой мембраной в корпусе, приспособленные для работы в газовых сетях;
  • обратный, закрывающийся при перемене направления потока;
  • золотниковый, регулирующий интенсивность потока за счет перемещения подвижного золотника;
  • седельный, с линейным перемещением штока с плунжером, закрывающего или открывающего с помощью седелок путь для потока.

Преимущества и недостатки

Достоинства пневматического привода заключаются в его демократичной цене, устройства с такими управлением дешевле электрических аналогов.

Клапаны с электромагнитным приводом значительно облегчают процесс дистанционного управления средой на длительном отрезке магистрали, позволяют внедрять электронную систему управления.

Устройство само сможет снимать точные показатели состояния того же теплоносителя в трубопроводах, передавать оператору сведения об уровне давления, количестве жидкости в потоке и даже переустанавливать позиции запорных деталей конструкции.

Однако цена и сложность аппаратов будет возрастать.

Советы по выбору

Оптимальный выбор устройства должен обеспечить высокую точность в регулировании. Необходимо учесть множество факторов, чтобы принять правильное решение по приобретению агрегата.

Важно обратиться к опытному и зарекомендовавшему себя на рынке поставщику, обладающему заслуженной репутацией.

При подборе арматуры обращайте внимание на:

  • маркировку изделия, где указаны пропускная способность и номинальное давление для прибора;
  • условия технического обслуживания устройства, можно ли провести его ремонт без снятия с линии;
  • возможно ли изменять пропускную способность прибора;
  • наличие конструктивных элементов в устройстве, снижающих величину шума.

Правила монтажа и эксплуатации прибора

Перед установкой аппарата проверяют крепежи, внутреннюю часть клапана и труб магистрали на предмет выявления и удаления посторонних частиц. Если возникла необходимость, прибор промывают и делают его продувку.

После установки проверяют аппарат на работоспособность.

В ходе эксплуатации необходимо периодически, не реже двух раз в год, осматривать прибор и проводить регламентные работы.

Проверяют общее состояние устройства и его крепежа.

Все работы с электроклапаном необходимо вести, руководствуясь прилагаемой к нему инструкцией.

Необходимые инструменты и материалы

Понадобится следующий набор инструментов:

шуруповерт с соответствующими насадками;

  • отвертка;
  • плоскогубцы;
  • шланг для промывки.

Материалы:

  • набор болтов;
  • медные трубки для проводов;
  • электропровод.

Схема подключения

Классическая схема монтажа двухходового регулирующего клапана

Ход работ

Устанавливая фланцы, следят за тем, чтобы не было перекосов. Нельзя применять излишнюю силу при устранении перекоса, иначе можно деформировать фланцы корпуса прибора.

При монтаже строго следят за тем, чтобы стрелка на корпусе совпадала с направлением движения потока.

После установки прибор открывают, тщательно промывают и продувают.

Проверяют герметизацию соединений и уплотнительного узла штока.

Проверку работоспособности устройства производят подключением к электросети. Клапан должен пятикратно сработать на полный ход без подачи среды. Все детали должны перемещаться легко и без рывков.

Частые ошибки и проблемы при установке

Приобретение изделия с завышенным условным проходом (ДУ). Пропускная способность выше нормируемой повлияет отрицательно на точность регулирования.

При выборе клапана с заниженным условным проходом он будет не в состоянии дать нужный расход пара при выставленных показателях давления. Это приведет к тому, что давление и температура среды в трубе после запорного устройства станут ниже значений, которые необходимы для нормального функционирования тепловой сети.

Несоблюдение технологии при монтаже арматуры.

Указанные ошибки способны вызвать нестабильность в работе системы регулирования и привести к неисправности клапана и электропривода.

Советы специалистов

В паропроводах перед регулирующей арматурой обязательно устанавливается конденсатоотводчик, обеспечивающий своевременный вывод конденсата.

В период монтажа нельзя вести сварку на трубопроводе с установленным клапаном, чтобы не повредить уплотнения.

От нежелательных последствий гидроударов трубопровод может защитить система обратных поворотных затворов, в которых запорным элементом является стальной диск. Они устанавливаются посредством фланцевых соединений через определенные промежутки, что позволяет эффективно противостоять гидроударам.

Видео

На данном видео наглядно продемонстрированы устройство и принцип работы запорно-регулирующего затвора.

Заключение

Надеемся, что статья для вас оказалась познавательной и полезной. Желаем вам удачи в ремонтных работах, подписывайтесь на наши статьи и делитесь своим опытом в социальных сетях.

Загрузка…

Пружина регулируемого обратного клапана 3000 Обратный клапан Psig Мини-обратный клапан

Пружина регулируемого обратного клапана Обратный клапан 3000 psig Мини-обратный клапан

1. Максимальное рабочее давление: 3000 psig (207 бар)

2. Рабочая температура: от -10 ℉ до 375 ℉ (от -23 ℃ до 190 ℃)
3. Давление открытия: от 1/3 до 25 фунтов на кв. Дюйм (от 0,02 до 1,7 бар)
4. Доступны различные торцевые соединения и материалы

Выставка продуктов

Если вы хотите знать больше информации о размерах, пожалуйста, свяжитесь со мной!

Давление VS.Температура

Стандартные конструкционные материалы

Применение продукта

1. Химическая и нефтехимическая

В настоящее время мы являемся мировыми лидерами в области производства арматуры в химической и химической промышленности. Hikelok может помочь вам добиться успеха. Фитинги, клапаны и трубки Hikeloktube широко используются в стандартных подключениях приборов, включая: измерение уровня, измерение давления, измерение, измерение, измерение расхода, калибровку газа, калибровку газа. , коммутации и кондиционирования системы отбора проб станции .

2. Нефть и газ

Независимо от того, участвуете ли вы в стационарной, плавучей, морской или подводной добыче или переработке, включая переработку, транспортировку, трубопроводы и хранение газа, Hikelok помогает клиентам оптимизировать свои нефтегазовые операции и обеспечить наиболее эффективное использование капитала и ресурсов.

3. Электроэнергия

От производства электроэнергии на ископаемом топливе до атомных электростанций, Hikelok предлагает широкий спектр компонентов технологического оборудования.Независимо от того, являетесь ли вы товарным лидером или имеете особые требования к контролю жидкости, специалисты Hikelok по производству электроэнергии могут помочь вам модернизировать существующий процесс или спроектировать и построить новый.

4. Semiconductor

Hikelok поможет вам решить ваши проблемы производства полупроводников, повысить безопасность и надежность, даже снизить общую стоимость владения. Высочайшие стандарты чистоты, герметичности и коррозионной стойкости являются типичными для непрерывно развивающейся полупроводниковой промышленности.

5. Аналитическое оборудование

Компоненты технологического процесса Hikelok являются надежной конструкцией для широкого спектра аналитических приборов, включая спектрометры, хроматографы и анализаторы жидкостей. Если вам нужен стандартный компонент или индивидуальный дизайн для вашего проекта, специалисты Hikelok могут помочь.

Информация о компании


  • Прошло ISO9001-2000 и 2008
  • Поставка OEM / ODM Производство.
  • Разработан и изготовлен для смешивания и обмена Swagelok ® и основных мировых брендов.
  • 0,5 часа езды от аэропорта Чэнду Шуанлю.

В настоящее время Sailuoke Fluid Equipment Inc. насчитывает более 100 сотрудников, 20% из которых – профессионалы, имеющие богатый опыт в этой области. Накопленный богатый опыт в разработке продуктов позволяет нам адаптировать продукты к практическим потребностям клиентов. У нас более 50 комплектов прецизионных токарных станков с ЧПУ, обрабатывающих центров, продольно-резательных станков, накидных машин, фрезерных, пильных станков, моечного, сушильного и испытательного оборудования.Инспекционный центр оснащен большим количеством испытательного оборудования и стандартных деталей для калибровки, таких как спектрометр, металлургический микроскоп, квадратичный элемент, проектор, склерометр и т. Д. Мы создали систему калибровки контрольно-испытательного оборудования и систему управления техническим обслуживанием.

Основная продукция компании Hike Fluid Equipment Co., Ltd. включает игольчатые клапаны, шаровые краны, измерительные коллекторы, сильфонные клапаны, обратные клапаны, трубные фитинги с двойным обжимным кольцом, фитинги для измерительных труб, сварные фитинги и другие виды контрольно-измерительной арматуры. и фурнитура.Мы можем предоставить нержавеющую сталь, легированную сталь, латунь, специальные сплавы и углеродистую сталь. Стандарт продукции компании – ANSI, ASME, ASTM, API, MSS, ISO, EN, GB, JB, HG и т. Д.

Наши услуги

Вы должны сделать правильный выбор продукта. При выборе продуктов, общая конструкция системы необходимо учитывать, чтобы обеспечить безопасную и бесперебойную работу, функции, совместимости материалов, надлежащих, правильной установки, эксплуатации и технического обслуживания являются обязанностями проектировщика системы и пользователя.

От предложения до доставки мы можем предоставить вам подробную поддержку.

1. Чертеж CAD

2. P&ID

3. Выбор компонентов

4. Спецификация материалов

5. Профессиональные услуги, такие как гибка и сварка

6. Тестирование для гарантии системы

7. Профессиональная упаковка и доставка

Для небольших заказов или срочных заказов мы обычно отправляем товары курьером.

Для большого заказа товары могут быть отправлены морем

FAQ

1. Что такое приемлемый MOQ?

Для этого обратного клапана наша приемлемая MOQ составляет 1 шт. Любой заказ tral в небольшом количестве приветствуется.

2. Какое время доставки?

Образцы обычно есть на складе, поэтому сроки доставки будут довольно короткими.

При обычном заказе срок доставки составляет 2 недели.

3. Каков приемлемый срок оплаты?

T / T, Paypal, Western Union, MoneyGram, L / C, D / A, D / P

Почему выбирают нас

1 Продукция Hikelok для точного контроля жидкости спроектирована и произведена для взаимозаменяемости и смешивания с Swagelok® и крупными мировыми брендами.

2 Соединения с уплотнением металл-металл, неэластомерные уплотнения были предусмотрены для герметичных соединений.

3 Профессиональная команда, которая поддерживает хорошее качество и предлагает лучшее решение.

4 100% проверка перед отгрузкой.

5 Поставщик золота, подтвержденный ALIBABA. Купить у нас безопасно и легко.

,Регулируемый шаровой обратный клапан

– Купить регулируемый обратный клапан, шаровой обратный клапан, обратный клапан продукт на Alibaba.com

регулируемый шаровой обратный клапан

Наш сервис

Конкурентные цены: Мы производственная компания, которая имеет не только собственный производственный цех, но и литейную компанию. Таким образом, мы можем предоставить нашим клиентам прямые заводские цены и услуги.

Принято OEM: Мы можем производить продукцию в соответствии со стандартами требований клиента, а также имеем большой опыт работы с OEM.

Хорошее качество: у нас есть строгая система контроля качества и количество испытательного оборудования для различных типов клапанов, таких как размер, давление, рабочая среда и т. Д.

100% контроль качества перед отправкой.

Быстрая доставка: у нас есть большой запас некоторых горячих продуктов.

1. Доступная среда: вода

2. Рабочая температура: ≤50 ℃

3.Размеры фланца: DIN2501-PN10

4. Габаритные размеры: DIN3202-F6

5.Стандартное соответствие:

) Конструкция и производство) : BS5163, DIN 3352, JIS B2043, AWWA C509

2) Испытания и осмотр: BS6755, DIN 3230, JIS B2003, API598

3) Строительные размеры: : 1986, DIN 3202 F4-F5, JIS B2002, ANSI B16.10

4) Фланцевый конец: BS4504, DIN 2532, JIS B2212, ANSI B16.10 / ANSI B16.50

Классификация

Заявление

1. Проект водоснабжения и водоснабжения

2. Охрана окружающей среды

3. Общественные объекты

4. Энергетика и коммунальные услуги

5.Строительная промышленность

6. Нефть, химия

7. Сталь, металлургия

8. Бумажная промышленность

Advantage

1. Профессиональный производитель OEM: 1. клиенты со всего мира.

2. Высокое качество, конкурентоспособная цена: принимаются обычай.

3. Полный комплекс услуг: длительный срок службы, быстрая доставка, многоязычные услуги.

4. Сертификаты: ISO9001, CE, NSF, TS, WRAS.

5. Низкое MOQ: готов предоставить образцы и произвести небольшие заказы.

1. Региональные продажи: Мы предоставляем специализированные услуги по продажам для различных регионов по всему миру. Каждый член команды продаж хорошо владеет местным языком и имеет большой опыт работы на ответственном рынке.

2. Низкое MOQ: наша фабрика сама владеет литейной компанией.Мы всегда готовы для предоставления образца и производства некоторых небольших заказов, в целях удовлетворения бизнес хорошо.

3. OEM принято: мы можем изготовить продукцию в соответствии со стандартом спроса клиента или индивидуальным требованием

000

000

,

Регулируемый гидравлический обратный клапан для управления потоком картриджа

Преимущества

Lih Cherng специализируется на 9 сериях, включая клапаны регулирования давления, клапаны регулирования потока, гидрораспределители, модульные регулирующие клапаны, логические клапаны, электромагнитные обратные клапаны, гидравлические шестеренчатые насосы , поршневые и пластинчатые насосы.

Наши известные клапаны и регуляторы потока позволяют инженерам разрабатывать системы, которые проще в установке, более эффективные и долговечные даже в самых суровых условиях.
Мы предлагаем уникальное сочетание проверенных технологий и инновационного дизайна, которое напрямую выражается в надежной работе и увеличении времени безотказной работы. Независимо от того, нужен ли вам отдельный компонент, индивидуальное решение или что-то среднее, Lih Cherng – лучший партнер для мобильных и промышленных приложений, которые просто должны работать.
Lih Cherng работает с поставщиками, которые обеспечивают лучшее качество, ценность и услуги по наиболее конкурентоспособной цене. Наши поставщики новаторски настроены и стремятся к постоянному совершенствованию своей деятельности.

Упаковка и доставка

Упаковка:

Все товары упакованы в полиэтиленовый пакет в картонной упаковке.

Доставка:

1. Для небольших партий доставка предпочтительнее экспресс-доставки TNT, FEDEX, DHL, OCS, EMS или UPS, чтобы уложиться в срок по всему миру.

2. Для регулярного массового производства отгрузка может осуществляться морским или воздушным транспортом. Просим сообщить нам ваши требования, чтобы мы могли предложить вам доступные варианты экономии бюджета.

FAQ

Q. Как запросить производственное предложение в LCH?

A. Позвоните нам или отправьте нам электронное письмо (lch на lih-cherng.com.tw) с запросом на покупку.

В. Каковы ваши процедуры контроля качества?
A.LCH оснащена высокотехнологичным, усовершенствованным компьютерным оборудованием и оборудованием для самоконтроля, производит тысячи различных деталей на месте, чтобы гарантировать качество и надежность.Это причина, по которой hy LCH признан как продукт мирового класса.

Q. Как заказы упаковываются и отправляются?
A. Зависит от заказов клиентов. Все товары упаковываются в полиэтиленовый пакет с наружным картоном и деревянным поддоном (фумигация).
В. Может ли LCH предложить услуги OEM?
A. Да. LCH может предлагать OEM с фирменным наименованием и товарным знаком клиента на продукте.

В. Предоставляется ли гарантия на продукцию LCH?
А.Да, LCH предлагает 1 год гарантии на срок службы продукта без злоупотреблений при всех покупках, которые начинаются с коносамента.

Применение продукта

Гидравлические компоненты, такие как гидравлический клапан, соленоидный клапан, гидравлический направляющий клапан, масляный насос, гидравлический шестеренчатый насос, шестеренчатый насос, электродвигатель, электродвигатель, двигатель переменного тока, гидравлический цилиндр, цилиндр, гидравлический блок питания, гидроагрегат, гидроэлектростанция, обратный клапан сэндвич, клапан регулирования потока, гидравлический насос и химический насос могут использоваться в машинах для литья под давлением, полностью автоматических прессах для прессования, машинах для литья под давлением, гидравлических экскаваторах, мусоровозах, машинных центрах и резине пресс-машины.

Свяжитесь с нами

поиск по ключевым словам Lih Cherng Hydraulic Co., Ltd, или добавьте мой идентификатор приложения what + 886920438696

Мы предлагаем круглосуточное онлайн-обслуживание клиентов для вас

.

изображений, фотографий и изображений регулируемого обратного клапана на Alibaba

Примечание. Некоторые товары запрещены к отображению / продаже на нашем веб-сайте в соответствии с Политикой листинга продуктов. Например, такие лекарства, как аспирин.

10-100 долл. США / шт. (цена FOB)

1 шт. (мин. Заказ)

6,5-89,6 долл. США / шт. (цена FOB)

10 шт. (мин. Заказ)

0 долларов США.05-0,15 / шт. (цена FOB)

5000 шт. (мин. Заказ)

10-50 / долл. США (цена FOB)

10 комплектов (мин. Заказ)

5-5,5 долл. США / шт. (цена FOB)

1 шт. (минимальный заказ)

0,158–10 / долл. США (цена FOB)

1000 шт. ( минимумЗаказ)

0,99-15,99 долл. США / шт. (цена FOB)

3000 шт. (минимальный заказ)

4–16 долл. США / шт. (цена FOB)

1 шт. (Мин. Заказ)

21,56-127,5 долл. США / Комплект (Цена FOB)

1 комплект (Мин. Заказ)

20-30 долл. США / шт. (Цена FOB)

100 штук (мин.Заказ)

18-23 долл. США / шт. (цена FOB)

1 шт. (минимальный заказ)

23,0-25,0 долл. США / шт. (цена FOB)

1 шт. (Мин. Заказ)

14-25 долл. США / Шт. (цена FOB)

5 шт. (Мин. Заказ)

50-10000 долл. США / Комплект (цена FOB)

1 комплект (мин.Заказ)

0,8-1,2 долл. США / шт. (цена FOB)

2000 шт. (минимальный заказ)

20-200 долл. США / комплект (цена FOB)

1 комплект (минимальный заказ)

20-200 долларов США / штук (цена FOB)

1 штука (минимальный заказ)

0,32-1,5 долларов США / штук (цена FOB)

3000 штук (мин.Заказ)

0,1-5 / 9000 долларов США 5 штук (цена FOB)

1000 штук (минимальный заказ)

10-100 долларов США / штук (цена FOB)

1 шт. (Мин. Заказ)

6-1500 долларов США / Комплект (Цена FOB)

8 комплектов (Мин. Заказ)

15,56-15,56 долларов США / Комплект (Цена FOB)

1 комплект (мин.Заказ)

US $ 5-15 / шт. (цена FOB)

200 штук (минимальный заказ)

US $ 0.5-5 / шт. (цена FOB)

1 шт. (минимальный заказ)

US $ 1-40 / шт. (FOB Цена)

1 шт. (минимальный заказ)

US $ 2.24-2.24 / шт. (FOB Цена)

120 штук (мин.Заказ)

US $ 1-10 / Шт. (Цена FOB)

5 Шт. (Мин. Заказ)

US $ 1-100 / шт. (Цена FOB)

1 шт. (минимальный заказ)

10-30 долларов США / штук (цена FOB)

50 штук (минимальный заказ)

15,0-15,0 долларов США / Комплект (цена FOB)

2 комплекта (мин.Заказ)

1,99–3,09 долл. США / шт. (цена FOB)

30 шт. (минимальный заказ)

10–1000 долл. США / шт. (цена FOB)

1 шт. (минимальный заказ)

6,5-16,5 долл. США / шт. (цена FOB)

1 шт. (минимальный заказ)

12-300 долл. США / шт. (цена FOB)

1 штука (мин.Заказ)

1-2 / долларов США (цена FOB)

10 штук (минимальный заказ)

10,85-45,54 долларов США / штук (цена FOB)

1 шт. (Мин. Заказ)

100,0-100,0 долл. США / Комплект (цена FOB)

10 комплектов (Мин. Заказ)

0,5-15 долл. США / шт. (Цена FOB)

500 штук (мин.Заказ)

{{#if priceFrom}}

{{priceCurrencyType}} {{priceFrom}} {{#if priceTo}} – {{priceTo}} {{/если}} {{#if priceUnit}} / {{priceUnit}} {{/если}}

{{/если}} {{#if minOrderQuantity}}

{{}} MinOrderQuantity {{#if minOrderType}} {{}} MinOrderType {{/если}}

{{/если}} ,

Добавить комментарий

Ваш адрес email не будет опубликован.
